BEDIENUNGSANLEITUNG IAN 86588 POWERFIX

Stand der Informationen - Version des informations

Bedienungsanleitung und Serviceinformationen

FR CH

Bestimmungsgemäße Verwendung...... 4

Lieferumfang 5

Technische Daten 6

Sicherheitshinweise 6

Inbetriebnahme.... 10

Übersicht der Bedienelemente und Tastenfunktionen 10

Batterien einsetzen/ austauschen....11

Schwanenhals aufstecken / abnehmen....12

Gerät verwenden....12

Ein-/Ausschalten der Endoskop-Kamera 12

Beleuchtung 13

Bildschirmhelligkeit 13

Anzeige anpassen....13

Video-Out Funktion....13

Bildschirmanzeigen 15

Aufsätze montieren....16

Lagerung bei Nichtbenutzung 17

Fehlerbehebung 17

Reinigung 17

Umwelthinweise und Entsorgungshinweise.... 18

Konformitätsvermerke 18

Urheberrecht 19

Hinweise zu Garantie und Serviceabwicklung 19

Einleitung

Vielen Dank für den Kauf der Endoskop-Kamera PEK 2.3 A1. Die Kamera mit dem beweglichen Schwanenhals und der regelbaren LED-Beleuchtung kann an schwer zugänglichen Stellen als Hilfsmittel zur Inspektion und Fehleranalyse eingesetzt werden. Mit dem integrierten Video-Out-Anschluss haben Sie die Möglichkeit, das Kamerabild z.B. auf einem TV wiederzugeben.

Lesen Sie die folgende Anleitung vor der ersten Verwendung des Gerätes genau durch, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.

Bewahren Sie diese Anleitung sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät weitergeben, händigen Sie unbedingt auch diese Anleitung aus. Sie ist Bestandteil des Gerätes.

Verwendete Symbole und ihre Bedeutung

GEFAHR! Dieses Symbol, mit dem Hinweis „Gefahr“, kennzeichnet eine drohende gefährliche Situation, die, wenn Sie nicht verhindert wird, zu schweren Verletzungen oder sogar zum Tod führen kann.

WARNUNG! Dieses Symbol, mit dem Hinweis „Warnung“ kennzeichnet wichtige Hinweise für den sicheren Gebrauch des Gerätes und zum Schutz des Anwenders.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

Bestimmungsgemäße Verwendung

Bei der Endoskop-Kamera PEK 2.3 A1 handelt es sich um ein optisches Inspektionsgerät, welches nicht für den medizinischen Bereich zugelassen ist.

Die Endoskop-Kamera mit Schwanenhals und LED-Beleuchtung kann an schwer zugänglichen Stellen als Hilfsmittel zur Inspektion und Fehleranalyse eingesetzt werden.

Der Schwanenhals ist wasserdicht und für den Einsatz in wässrigen Flüssigkeiten geeignet, dabei darf die Eintauchtiefe 90cm nicht überschreiten. Bitte beachten Sie, dass nur der Schwanenhals und nicht das Bedienelement (TFT-Bildschirm inkl. Griff) Feuchtigkeit ausgesetzt werden darf. Der Einsatz des Gerätes in Ölen, Laugen oder Säuren ist nicht gestattet.

GEFAHR! Die Endoskop-Kamera ist nicht zur medizinischen Verwendung geeignet und darf keinesfalls in Körperöffnungen eingeführt werden.

Der Hersteller übernimmt keine Haftung, wenn

• die Endoskop-Kamera nicht bestimmungsgemäß verwendet wird.
• durch unsachgemäße Handhabung der Endoskop-Kamera oder Nichtbeachtung dieser Anleitung Sach- oder Personenschäden verursacht werden.
• die Endoskop-Kamera beschädigt, unvollständig oder umgebaut in Betrieb genommen wird.

Dies ist ein Gerät der Informationstechnik. Es darf nur zu privaten Zwecken nicht zu industriellen, kommerziellen oder medizinischen Zwecken verwendet werden.

Bitte beachten Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes.

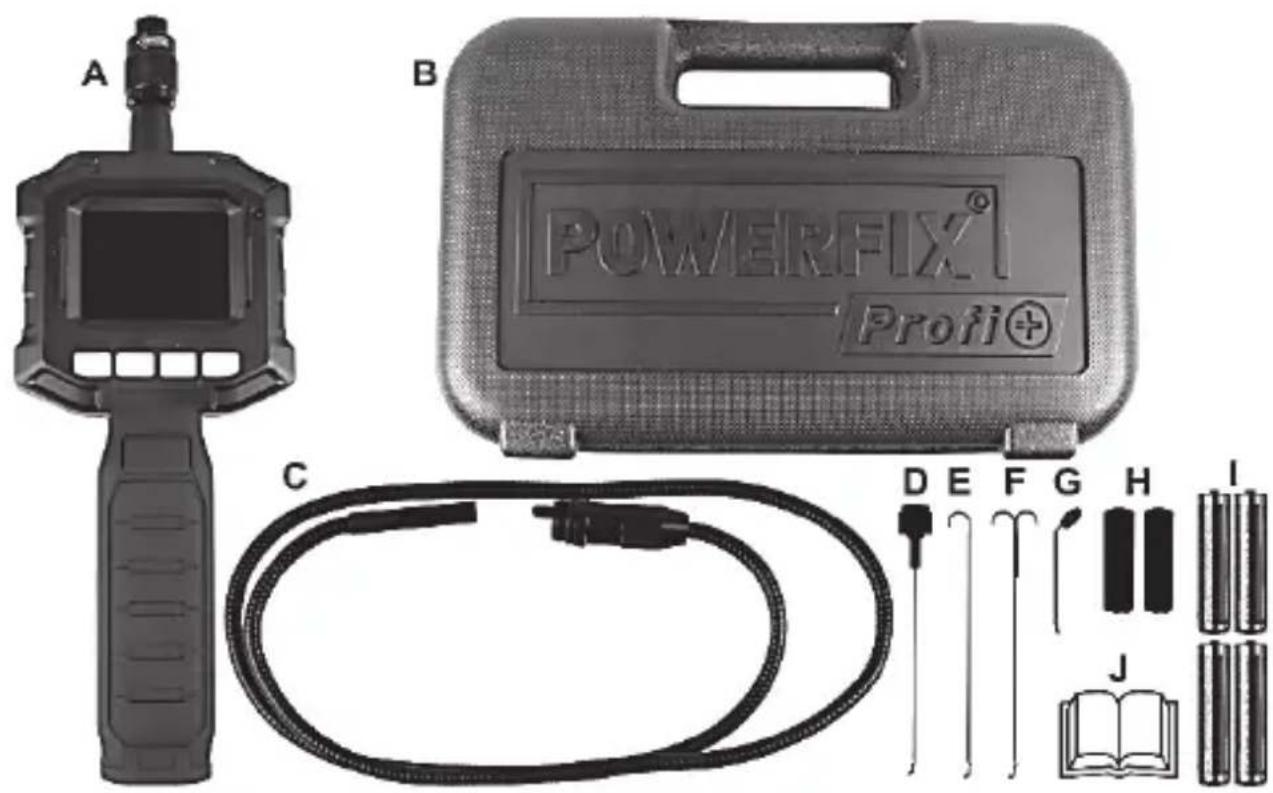

Lieferumfang

Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung. Entfernen Sie alle Verpackungsmaterialien und überprüfen Sie, ob alle Teile vollständig und unbeschädigt sind. Im Falle einer unvollständigen oder beschädigten Lieferung wenden Sie sich bitte an den Hersteller.

C Flexibler Schwanenhals mit Kamerakopf und LED-Beleuchtung

D Kameraaufsatz "Magnet"

E Kameraaufsatz "Haken"

F Kameraaufsatz "Doppelhaken"

G Kameraaufsatz "Spiegel"

H Aufsatzbefestigung (2 Stück)

I 4 x 1,5V AA / LR6 Batterien

J Diese Bedienungsanleitung (Symbolbild)

Technische Daten

TFT-Bildschirm 5,9cm / 2,31" Bilddiagonale
Auflösung 960 (RGB) x 240 bzw.	320 (Pixel) x 240
Kamerabeleuchtung 4 weiße LEDs	(regelbar in 8 Stufen)
Displaybeleuchtung Helligkeit regelbar in 8 Stufen
Spannungsversorgung	6V =4 x 1,5V AA / LR6 Batterien
Laufzeit	ca. 8
Umgebungs-/Außentemperatur -10°C bis +50°C
zulässige Lagerbedingungen -10°C	bis +50°C, max. 85% rel.Feuchte (nicht kondensierend)
Gesamtlänge Schwanenhals mit Kamerakopf und Adapterfuß	ca. 1050 mm
Endoskopkamera Durchmesser 8 mm
Schutzart flexibler Schwanenhals IP 67
Gewicht (incl. Batterien) ca. 407 g
Abmessung Handgerät (B x H x T) 257 x 92 x 44 mm

Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.

Sicherheitshinweise

Allgemein

GEFAHR! Die Endoskop-Kamera ist nicht zugelassen für den medizinischen Bereich! Es besteht die Gefahr lebensgefährlicher Verletzungen!

• Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Schalten Sie in diesem Fall das Gerät sofort aus und entnehmen Sie die Batterien.
• Eine Anwendung bei Menschen und Tieren ist unzulässig. Für alle Personen- und Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, ist nicht der Hersteller, sondern der Betreiber verantwortlich.

GEFAHR! Kinder und Personen mit Einschränkungen

Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten sollten elektrische Geräte nur angemessen verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Es sei denn, sie wurden entsprechend eingewiesen oder werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt. Kinder sollten grundsätzlich beaufsichtigt werden, damit sichergestellt werden kann, dass sie mit diesem Gerät nicht spielen.

Halten Sie auch die Verpackungsfolien fern.

Es besteht Erstickungsgefahr!

GEFAHR! Bildschirm

Üben Sie keinen Druck auf das Display aus und halten Sie spitze Gegenstände vom Display fern. Bei einem gebrochenen Display besteht Verletzungsgefahr.

Tragen Sie Handschuhe, wenn Sie gebrochene Teile einsammeln und setzen Sie sich gegebenenfalls mit dem Hersteller in Verbindung. Achten Sie bei Kratzern oder anderen Beschädigungen des Bildschirms mit äußerster Sorgfalt darauf, dass die Flüssigkeit des Bildschirms nicht austritt.

Sollte Flüssigkeit ausgetreten sein, beachten Sie die folgenden Hinweise:

- Falls die Flüssigkeit auf die Haut gelangt, wischen Sie diese mit einem sauberen Tuch ab und spülen dann mit reichlich Wasser nach. Kontaktieren Sie gegebenenfalls einen Arzt.

- Kommt die Flüssigkeit mit den Augen in Kontakt, spülen Sie diese mindestens 15 Minuten lang unter fließendem Wasser aus und begeben sich dann umgehend in ein Krankenhaus. Kontaktieren Sie gegebenenfalls einen Arzt.

- Wird die Flüssigkeit verschluckt, spülen Sie den Mund zuerst mit Wasser aus und trinken Sie anschließend reichlich Wasser. Kontaktieren Sie sofort einen Arzt!

WARNUNG! Betriebssicherheit

Das Gehäuse der Endoskopkamera darf nicht geöffnet werden, da sich im Inneren keine zu wartenden Teile befinden. Achten Sie darauf, dass das Gerät keinen übermäßigen Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann. Wurde das Gerät jedoch starken Temperaturschwankungen ausgesetzt, warten Sie (ca. 2 Stunden) mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.

GEFAHR! Batterien

Legen Sie die Batterien stets polrichtig ein. Beachten Sie dazu die Kennzeichnung auf den Batterien und im Batteriefach. Versuchen Sie nicht, Batterien wieder aufzuladen und werfen Sie diese unter keinen Umständen ins

Feuer. Verwenden Sie keine unterschiedlichen Batterien (alte und neue, Alkali und Kohle, usw.) gleichzeitig. Entnehmen Sie die Batterien, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden. Bei unsachgemäßem Gebrauch besteht Explosions- und Auslaufgefahr.

Batterien dürfen nicht geöffnet oder verformt werden, da auslaufende Chemikalien Verletzungen verursachen können. Bei Haut- oder Augenkontakt muss sofort mit viel Wasser ab- bzw. ausgespült werden und ein Arzt aufgesucht werden. Batterien und Kleinteile können bei Verschlucken lebensgefährlich sein. Bewahren Sie die Batterien unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

WARNUNG!

Betriebsumgebung/Umweltbedingungen

Halten Sie das Bedienteil (TFT-Monitor inkl. Griff) von Feuchtigkeit fern und achten Sie darauf, dass keine Fremdkörper eindringen. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände z.B. Vasen oder Getränke auf oder neben das Gerät. Vermeiden Sie Erschütterungen, Staub, Hitze und achten Sie darauf, dass kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft. Das Gerät könnte dadurch beschädigt werden.

Achten Sie darauf, dass keine offenen Brandquellen (z.B. brennende Kerzen) auf oder neben dem Gerät stehen.

Inbetriebnahme

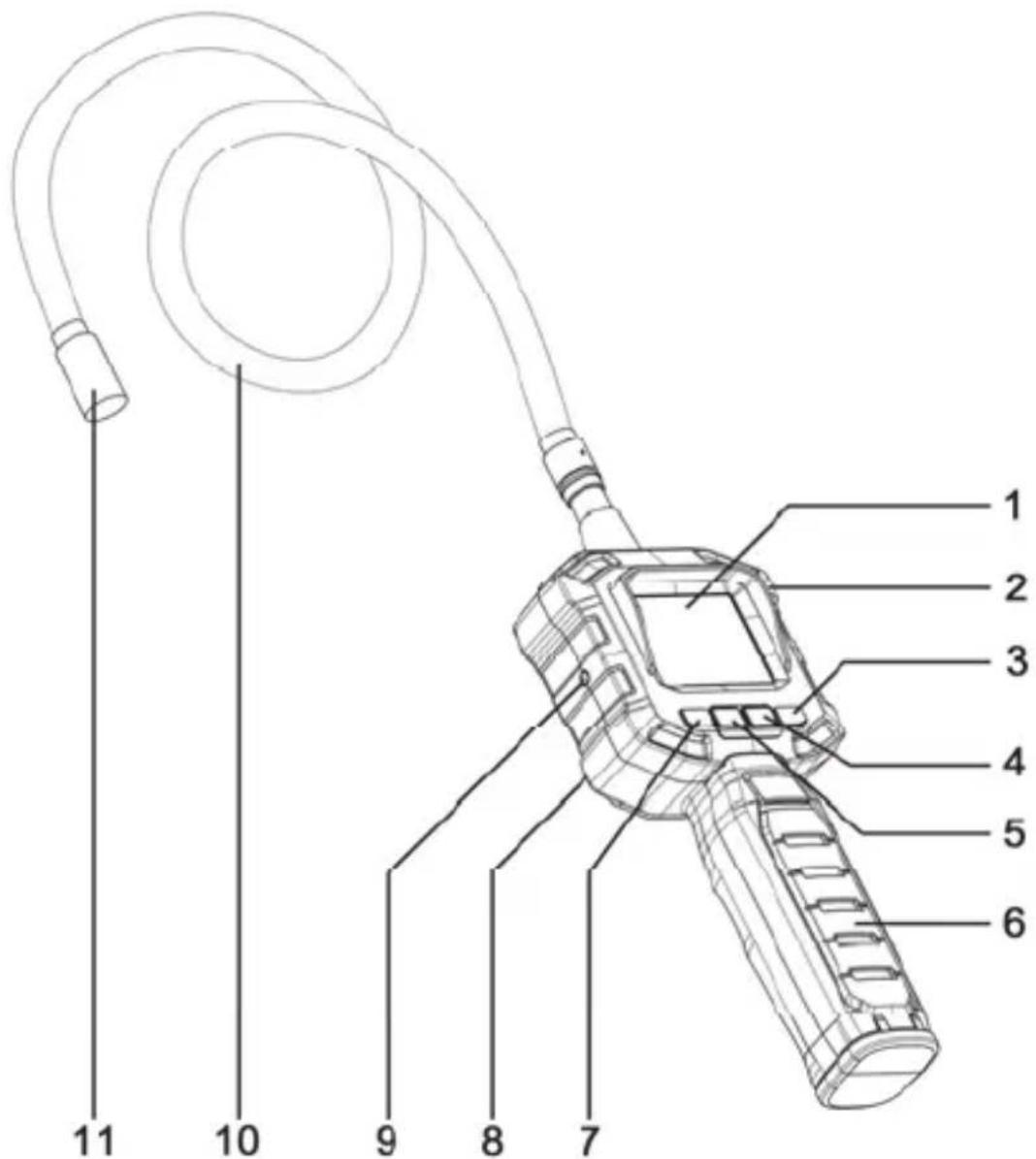

Übersicht der Bedienelemente und Tastenfunktionen

1 2 3 4 5 6 7 8 9 10 11

1. Bildschirm
2. Betriebsanzeige
3. Ein-/Austaster
4. Ansicht / Bilddrehen
5. Beleuchtungstaste Kamerakopf

6. Griff

7. Helligkeitseinstellung Display

8. Batteriefach (auf Rückseite)
9. Video-Out-Buchse
10. Flexibler Schwanenhals
11. Kamerakopf mit LEDs

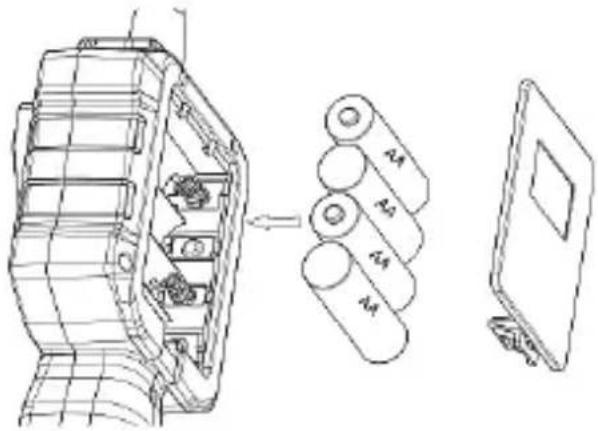

Batterien einsetzen/ austauschen

Achten Sie darauf, dass die Kamera ausgeschaltet ist. Das Batteriefach [8] befindet sich auf der Rückseite des Gerätes.

Entfernen Sie die Batteriefachabdeckung, indem Sie die Entriegelung eindrücken und die Batteriefachabdeckung nach oben abheben. Das Stoffband im Batteriefach soll Ihnen später das Entnehmen der Batterien erleichtern. Achten Sie beim Einlegen der Batterien darauf, dass dieses Stoffband komplett unter allen 4 Batterien verläuft und das Ende des Stoffbandes nach dem Einlegen der Batterien von oben greifbar ist.

Legen Sie 4 Stück 1,5V AA / LR6 Batterien polungsrichtig in das Batteriefach ein. Beachten Sie hierbei die Kennzeichnung im Batteriefach und auf den Batterien.

1. Das Ende des Stoffbandes sollte glatt zwischen Batterien und Batteriefachabdeckung liegen.

2. Verschließen Sie das Batteriefach, indem Sie die Batteriefachabdeckung zunächst mit den beiden Kunststoffnasen in die dafür vorgesehenen Aussparungen am Gehäuse der Endoskopkamera einsetzen.

3. Drücken Sie diese dann nach unten, bis die Verriegelung hörbar einrastet.

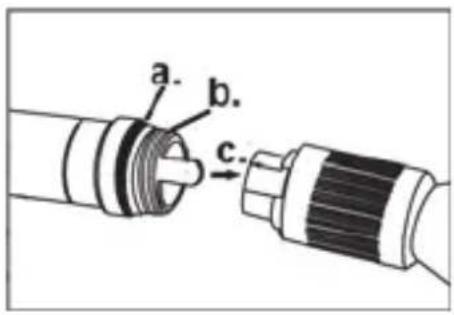

Schwanenhals aufstecken / abnehmen

a. b. c.

Gehen Sie folgendermaßen vor:

Um die Dichtheit der Schraubverbindung zu gewährleisten entfernen Sie etwaige Verunreinigungen am Gummiring (a.) und am Schraubgewinde (b.) mit einem leicht angefeuchteten Tuch. Zur Erhaltung der Geschmeidigkeit des Gummiringes sollten Sie diesen gelegentlich z.B. mit etwas Vaseline bestreichen. Der Schwanenhals kann durch den Verpolungsschutz nur in einer Richtung aufgesteckt werden. Führen Sie dazu den Verpolungsschutz in die dafür vorgesehene Aussparung ein (c.).

Der Schwanenhals muss nun noch verschraubt werden. Drehen Sie den Schraubverschluss solange nach rechts, bis dieser fest verschraubt ist.

Um den Schwanenhals abzunehmen, drehen Sie den Schraubverschluss nach links bis dieser gelöst ist. Danach kann der Schwanenhals mit etwas Kraft abgezogen werden.

Gerät verwenden

Ein-/Ausschalten der Endoskop-Kamera

Halten Sie den Ein-/Austaster [3] ca. 2 Sekunden lang gedrückt, um die Endoskop-Kamera ein- bzw. auszuschalten. Die Betriebsanzeige [2] leuchtet

grün und nach kurzer Verzögerung wird das Kamerabild auf dem Bildschirm [1] angezeigt.

Beleuchtung

Der Kamerakopf ist mit 4 LEDs ausgestattet. Diese Beleuchtung kann über die Beleuchtungstaste Kamerakopf [5] eingeschaltet werden. Ebenso kann durch mehrmaliges Drücken dieser Taste die Helligkeit der LEDs stufenweise erhöht werden. 8 verschiedene Stufen sind einstellbar. Wurde die höchste Stufe erreicht und die Beleuchtungstaste Kamerakopf [5] wird erneut gedrückt, schaltet sich die Beleuchtung aus.

Bildschirmhelligkeit

Über die Helligkeitseinstellung Display [7] kann die Helligkeit des Bildschirms verändert werden. Durch mehrmaliges Drücken dieser Taste wird die Helligkeit des Bildschirms stufenweise erhöht. 8 verschiedene Stufen sind einstellbar. Wurde die höchste Stufe erreicht und die Taste Helligkeitseinstellung Display [7] wird erneut gedrückt, wird die Helligkeitseinstellung auf den Standardwert zurückgesetzt.

Anzeige anpassen

Durch Drücken der Taste Ansicht / Bilddrehen [4] kann das Kamerabild um 180° gedreht und horizontal bzw. vertikal gespiegelt werden. Diese Einstellung bietet Ihnen die Möglichkeit Ihre Aufnahme in vier verschiedenen Ansichten darzustellen. Eine veränderte Darstellung der Anzeige wird, nachdem die Kamera aus- und erneut eingeschaltet wurde, wieder in der Standarddarstellung wiedergegeben.

Video-Out Funktion

Mit dieser Funktion können die Bilder der Kamera z.B. auf einem TV wiedergegeben werden. Abhängig von dem Gerät, auf dem Sie die Wiedergabe durchführen wollen, wird ein Verbindungskabel benötigt, welches auf der einen Seite zum Anschluss an die Video-Out-Buchse [9] der Endoskopkamera einen 3,5mm-Klinkenstecker haben muss. Der andere Stecker kann in Abhängigkeit von Ihrem Wiedergabegerät variieren. Beachten Sie

dazu die Dokumentation Ihres Wiedergabegerätes. Ein Verbindungskabel ist nicht im Lieferumfang der Endoskopkamera enthalten.

Um die Video-Out-Funktion zu nutzen, gehen Sie folgendermaßen vor:

• Schalten Sie die Endoskopkamera aus.
- Verbinden Sie die Video-Out-Buchse [9] der Endoskopkamera mit einem geeigneten Verbindungkabel mit Ihrem Wiedergabegerät. Beachten Sie zur korrekten Einstellung Ihres Wiedergabegerätes die zugehörige Dokumentation.

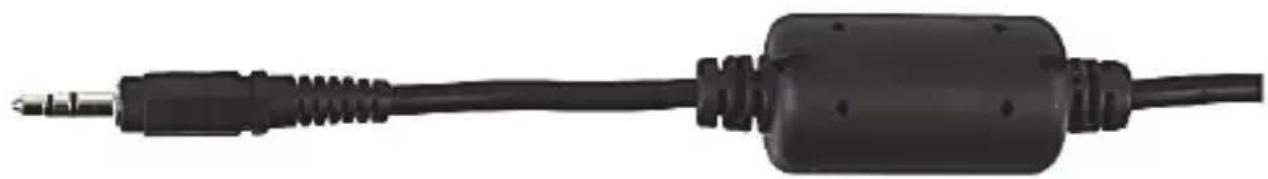

Hinweis: Bitte benutzen Sie am Videoausgang nur ein hochwertiges AV-Kabel mit Ferritkern (nicht im Lieferumfang enthalten).

Die Abbildung zeigt ein Beispielfoto.

- Schalten Sie die Endoskopkamera mit dem Ein/Austaster [3] ein. Das Bild wird jetzt auf dem Bildschirm der Endoskopkamera und gleichzeitig auf Ihrem Wiedergabegerät angezeigt.

Bitte beachten Sie, dass die Betätigung der Tasten Ansicht / Bilddrehen [4] und Helligkeitseinstellung Display [7] nur Einfluss auf die Bildschirmanzeige der Endoskopkamera hat. Für die Anzeige an dem genutzten Wiedergabegerät, z.B. TV, ist die Betätigung dieser Tasten nicht relevant.

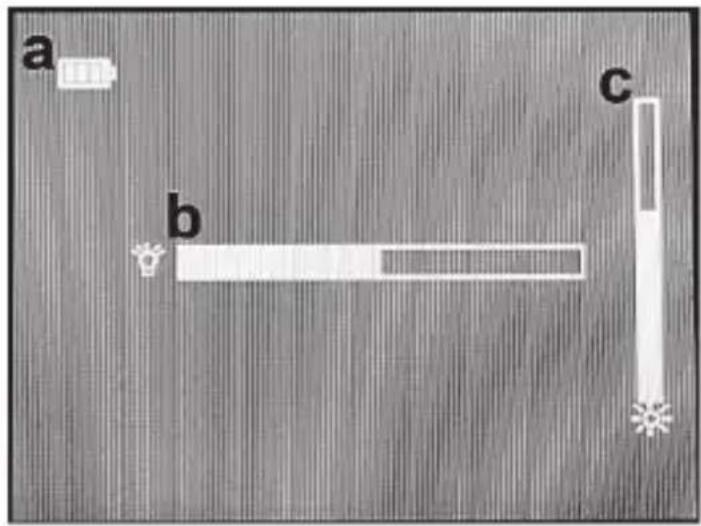

Bildschirmanzeigen

Folgende Anzeigen werden auf dem Bildschirm dargestellt:

a b c

a Batterieladestandsanzeige (permanent)

b LED-Beleuchtung des Kamerakopfes (Anzeige für ca. 3 Sekunden bei Betätigung der Beleuchtungstaste Kamerakopf [5].

C Bildschirmhelligkeit (Anzeige für ca. 3 Sekunden bei Betätigung der Taste Helligkeitseinstellung [7].

Aufsätze montieren

Dem Gerät liegen folgende Aufsätze/Befestigungen bei:

Aufsatzbefestigung [H]

Legen Sie den kleinen Wiederhaken des Aufsatzes in die dafür vorgesehene Öffnung am Ende des Schwanenhalses kurz unterhalb des Kamerakopfes.

Hinweis: Beim Magnet und beim Doppelhaken muss die Aufsatzbefestigung wegen der Größe bereits vorher auf den Aufsatz geschoben werden.

Schieben Sie nun die Aufsatzbefestigung vorsichtig und vollständig über den Kamerakopf. Achten Sie darauf, dass der Aufsatz in der vorgesehenen Aussparung der Aufsatzbefestigung liegt.

Lagerung bei Nichtbenutzung

Wenn Sie die Endoskopkamera für längere Zeit nicht benutzen, entnehmen Sie die Batterien, um einem Auslaufen vorzubeugen.

Bewahren Sie die gereinigte, trockene Endoskopkamera und die Zubehörteile in dem mitgelieferten Hartschalenkoffer (B) an einem trockenen und kühlen Ort auf.

Fehlerbehebung

Das Gerät lässt sich nicht einschalten

1. Batterien sind möglicherweise leer, legen Sie neue Batterien ein.
2. Prüfen Sie, ob die Batterien richtig eingelegt wurden.

Kein Bild im Display / Bildstörungen

Überprüfen Sie die Verbindung zwischen Schwanenhals und Handteil. Nehmen Sie den Schwanenhals ab und stecken Sie diesen anschließend erneut auf, wie im Kapitel „Schwanenhals aufstecken / abnehmen“ beschrieben.

Bildstörungen an einem externen Bildschirm, z.B. TV-Gerät

Überprüfen Sie die Kabelverbindung. Unter Umständen müssen Sie ein anderes, bzw. höherwertiges Kabel verwenden.

Reinigung

Reinigen Sie das Gerät bei Verschmutzung mit einem trockenen Tuch, bei hartnäckigen Verschmutzungen mit einem leicht angefeuchteten Tuch. Achten Sie darauf, dass beim Reinigen des Displays kein starker Druck ausgeübt werden darf, um das Display nicht zu beschädigen.. Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel. Es darf keine Feuchtigkeit in das Bedienteil eindringen.

Umwelthinweise und Entsorgungshinweise

Die mit diesem Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden.

Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem Sie das Produkt erworben haben.

Denken Sie an den Umweltschutz. Verbrauchte Batterien gehören nicht in den Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden. Bitte beachten Sie, dass Batterien nur im entladenen Zustand in die Sammelbehälter für Geräte-Altbatterien gegeben werden dürfen, bzw. bei nicht vollständig entladenen Batterien, Vorsorge gegen Kurzschlüsse getroffen werden muss.

Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Konformitätsvermerke

Dieses Gerät entspricht hinsichtlich Übereinstimmung den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2004/108/EC sowie der RoHS Richtlinie 2011/65/EU. Die dazugehörige Konformitätserklärung finden Sie am Ende dieser Anleitung.

Urheberrecht

Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung.

Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den originalen Kassenbon als Nachweis für den Kauf auf. Bitte lesen Sie vor Inbetriebnahme Ihres Produktes die beigefügte Dokumentation bzw. Onlinehilfe. Sollte es einmal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline. Bitte halten Sie für alle Anfragen die Artikelnummer bzw. wenn vorhanden die Seriennummer bereit. Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst. In der Garantie wird das Produkt bei Material- oder Fabrikationsfehler – nach unserer Wahl – kostenlos repariert oder ersetzt. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Verbrauchsmaterial wie Batterien, Akkus und Leuchtmittel sind von der Garantie ausgeschlossen.

Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben dieser Garantie und werden durch diese nicht eingeschränkt.

Service

Telefon: [phone]

E-Mail: [e-mail]

Telefon: 0043 (0) 1 - 79 57 60 09

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

IAN: 107122

Hersteller

TARGA

GmbH

Coesterweg 45

59494 SOEST

DEUTSCHLAND / GERMANY
