MANUALE UTENTE IAN 86588 POWERFIX
Versione delle informazioni - Last Information Update:
11/2014-Ident-No.: PEK 2.3 A1 112014-1
DE AT CH
Istruzioni per l'uso e informationi di servizio
GB
Utilizzo conforme alla destinazione d'uso.... 43
Dotazione.... 44
Dati tecnici 45
Disposizioni di sicurezza.... 46
Messa in funzione.... 49
Panoramica dei comandi e delle funzioni assegnate ai tasti....49
Inserire/sostituire le batterie....50
Collegare/rimuovere il collo di cigno....51
Utilizzo dell'apparecchio 51
Accensione/spegnimento della telecamera endoscopica 51
Illuminazione....52
Luminosità del display....52
Adeguare la visualizzazione....52
Funzione di uscita video 52
Indicatori visualizzati sul display....54
Montare gli accessori 55
Conservazione in caso di mancato utilizzo....56
Risoluzione dei problemi 56
Pulizia 56
Avvertenze per l'ambiente e indicazioni di smaltimento ..... 57
Marchio di conformità 57
Diritto d'autore 58
Informazioni sulla garanzia e sull'assistenza.... 58
Introduzione
Molte grazie per l'acquisto della telecamera endoscopica PEK 2.3 A1. La telecamera endoscopica con collo di cigno e LED luminosi può essere utilizzata come strumento ausiliario per l'ispezione e l'analisi di guasti nei punti più difficili da raggiungere. Grazie alla porta di uscita video integrata, è possibile riprodurre le riprese effettuate dalla telecamera tramite, ad esempio, un televisore.
Prima di utilizzare per la prima volta l'apparecchio leggere attentamente le istruzioni qui di seguito riportate, anche se si possiede una certa familiarità con le apparecchiature elettroniche.
Conservare accuratamente queste istruzioni d'uso come riferimento futuro. In caso di cessione dell'apparecchio consegnare anche queste istruzioni. Le istruzioni d'uso sono parte integrante dell'apparecchio.
Simboli utilizzati e loro significato
PERICOLO! Questo simbolo, in correlazione alla scritta "Pericolo", segnala una situazione rischiosa che se non viene evitata può comportare ferimenti di grave entità o persino la morte.
AVVERTENZA! Questo simbolo, in correlazione alla scritta "Avvertenza", contrassegna indicazioni importanti per il funzionamento sicuro dell'apparecchio e per la protezione dell'utente.
Questo simbolo contrassegna ulteriori note informative relative all'argomento.
Utilizzo conforme alla destinazione d'uso
La telecamera endoscopica PEK 2.3 A1 è uno strumento ottico ispettivo, il cui utilizzo non è consentito in ambito medico.
La telecamera endoscopica con collo di cigno e LED luminosi può essere utilizzata come strumento ausiliario per l'ispezione e l'analisi di guasti nei punti più difficili da raggiungere.
Il collo di cigno è impermeabile all'acqua e adatto all'impiego in liquidi acquosi. Tuttavia non deve essere immerso oltre i 90 cm di profondità. Attenzione: solo il collo di cigno può essere esposto all'umidità, ma non l'unità di controllo (display TFT incl. impugnatura). L'impiego dell'apparecchio in oli, liscivia o acidi non è consentito.
PERICOLO! La telecamera endoscopica non deve essere utilizzata in ambito medico e non ne è consentita in ogni caso l'introduzione in orifizi corporei.
Il produttore declina ogni responsabilità nel caso in cui
- la telecamera endoscopica non venga utilizzata conformemente alla destinazione d'uso.
- in seguito all'utilizzo improprio della telecamera endoscopica o alla mancata osservanza di queste istruzioni d'uso vengano causati danni materiali o alle persone.
- la telecamera endoscopica venga messa in funzione anche se danneggiata, incompleta o se è stata modificata.
Questo apparecchio appartiene al settore della tecnologia informatica. È destinato all'uso privato e non può essere utilizzato per scopi industriali, commerciali o medici.
Vi preghiamo di rispettare le direttive locali ovvero le leggi in vigore nel paese in cui viene utilizzato l'apparecchio.
Dotazione

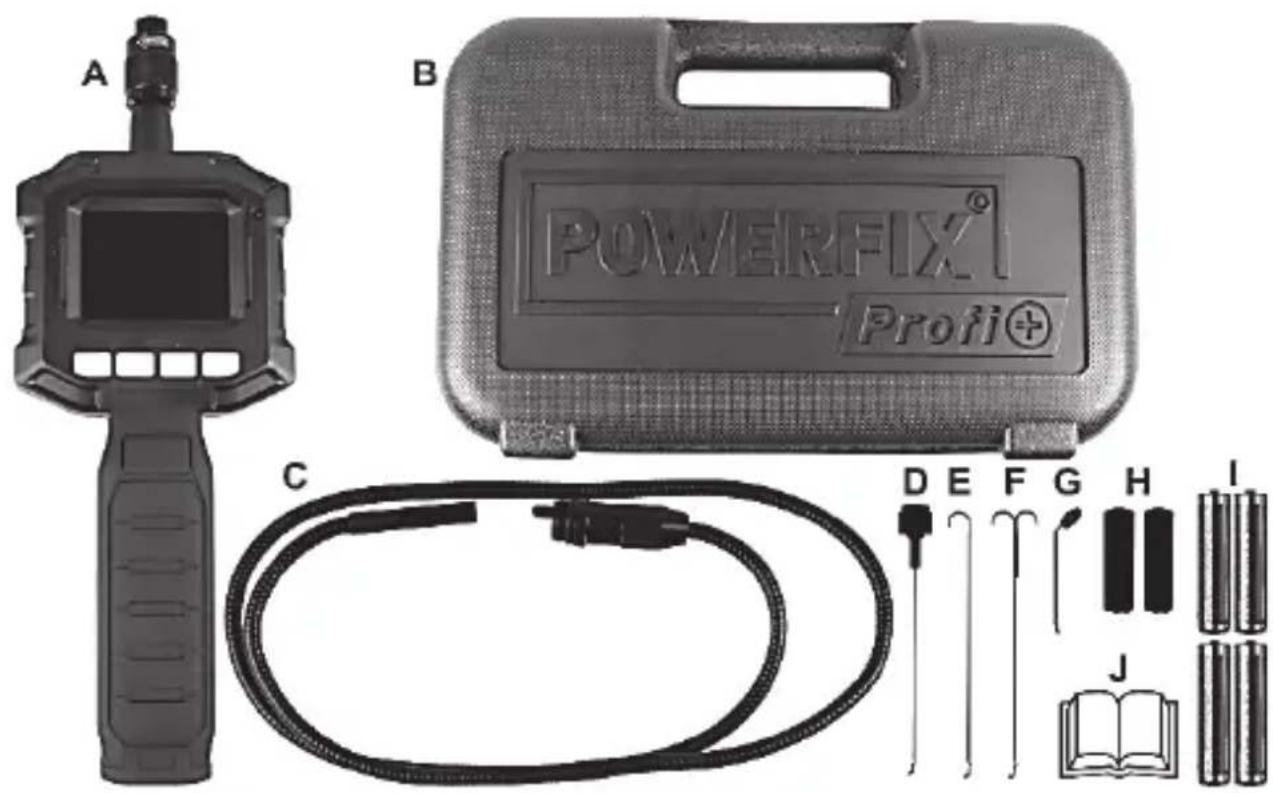

Estrarre l'apparecchio e tutti gli accessori dalla confezione. Rimuovere i materiali di imballaggio e accertarsi che tutti i componenti siano integri e non danneggiati. In caso manchino dei componenti o se questi sono danneggiati è necessario rivolgersi al produttore.
C Collo di cigno flessibile con testa e LED luminosi
D Accessorio con magnete
E Accessorio con gancio
F Accessorio con doppio gancio
G Accessorio con specchio
H 2 elementi di fissaggio per accessori
J Queste istruzioni d'uso (immagine simbolica)
Dati tecnici
| Display TFT Diagonale dello schermo | 5,9cm / 2,31" |
| Risoluzione 960 (RGB) x 240 ovvero | 320 (pixel) x 240 |
| Illuminazione della telecamera 4 LED bianchi(regolabili a 8 livelli diversi) | |
| Retroilluminazione del display Luminosità regolabile a 8 livelli diversi | |
| Tensione | 6V 4 batterie 1,5V AA / LR6 |
| Autonomia circa 8 ore | |
| Temperatura ambiente/esterna da | -10°C a +50°C |
| Condizioni di conservazione ammesse | da -10°C a +50°C, max. 85% di umidità relativa (senza condensa) |
| Lunghezza totale del collo di cigno flessibile con testa e adattatore | circa 1050 mm |
| Diametro della telecamera endoscopica | 8 mm |
| Tipo di protezione del collo di cigno flessibile | IP 67 |
| Peso (incluse le batterie) circa 407 | g |
| Dimensioni dell'impugnatura(L x A x P): | 257 x 92 x 44 mm |
Modifiche dei dati tecnici e del design possono avvenire senza preavviso.
Disposizioni di sicurezza
Informazioni generali
PERICOLO! L'utilizzo della telecamera endoscopica non è consentito in ambito medico! Sussiste il pericolo di procurarsi lesioni mortali!
Se si dovessero sviluppare fumo, rumori oppure odori insoliti utilizzare nuovamente l'apparecchio solo dopo un controllo effettuato da un tecnico specializzato. In questo caso spegnere subito l'apparecchio ed estrarre le batterie.
- Non è consentito l'utilizzo su persone e animali. Per danni personali e materiali causati da un utilizzo non conforme alla destinazione d'uso la responsabilità non ricade sul produttore, ma esclusivamente sull'utilizzatore.
PERICOLO! Bambini e persone diversamente abili
Gli apparecchi elettrici devono essere tenuti fuori dalla portata dei bambini. Anche le persone con ridotte capacità fisiche, sensoriali o mentali dovrebbero utilizzare gli apparecchi elettrici solo a determinate condizioni. Non lasciare mai bambini e persone diversamente abili incustoditi a contatto con apparecchi elettrici, se non dietro supervisione o istruzione iniziale sull'utilizzo degli apparecchi stessi da parte di chi è responsabile della loro sicurezza. Sorvegliare i bambini, assicurandosi che non giochi con l'apparecchio.
Tenere lontani anche i fogli di cellophane degli imballaggi.
Pericolo di soffocamento!
PERICOLO! Display
Non esercitare pressioni sul display e non avvicinare al display oggetti appuntiti. La rottura del display comporta il rischio di ferirsi. Nell'eventualità della rottura del display, indossare i guanti per raccogliere i frammenti e contattare il produttore. Se il display è danneggiato o graffiato, occorre prestare particolare attenzione a evitare la fuoriuscita del liquido.
In caso di fuoriuscita del liquido prestare attenzione alle seguenti avvertenze:
Se il liquido viene a contatto con la pelle, asciugare con un panno pulito e risciacquare con molta acqua o rivolgersi a un medico.
Se il liquido viene a contatto con gli occhi, risciacquare per almeno 15 minuti sotto l'acqua corrente e dirigersi poi al pronto soccorso o rivolgersi a un medico.
Se il liquido viene inghiottito, sciacquare la bocca con acqua; bere poi molta acqua. Rivolgersi subito a un medico.
AVVERTENZA! Sicurezza di funzionamento
Non aprire il corpo esterno della telecamera endoscopica. Le parti all'interno non richiedono manutenzione. Non esporre l'apparecchio a forti oscillazioni di temperatura in quanto potrebbero far condensare l'umidità dell'aria e comportare cortocircuiti elettrici. Se, tuttavia, l'apparecchio è stato esposto a notevoli sbalzi termici, attendere (circa 2 ore) che l'apparecchio stesso si adegui alla temperatura dell'ambiente prima di utilizzarlo.
PERICOLO! Batterie
Inserire le batterie rispettando le polarità. Osservare i dati riportati sulle batterie e sul vano batterie. Non cercare mai di ricaricare le batterie e non gettarle mai nel fuoco. Non utilizzare contemporaneamente batterie di tipo diverso (vecchie e nuove, alcaline, al carbonio e così via). Estrarre le batterie se non si utilizza l'apparecchio per un periodo di tempo prolungato. In caso di utilizzo improprio sussistono rischi di esplosione e di perdita di liquidi dalla batteria!
Le batterie non devono essere aperte o deformate, in quanto potrebbero fuoriuscire sostanze chimiche causando lesioni. In caso di contatto con la pelle o con gli occhi è necessario sciacquare la parte interessata con molta acqua e rivolgersi subito a un medico. Le batterie e i pezzi piccoli, se inghiottiti, possono costituire un pericolo mortale. Conservare le batterie in luogo inaccessibile. Nel caso venga inghiottita una batteria, rivolgersi immediatamente al medico.
AVVERTENZA! Condizioni operative/Condizioni ambientali
Non esporre il monitor TFT incl. l'impugnatura all'umidità e non lasciar penetrare corpi esterni. Non collocare oggetti in cui sono presenti sostanze liquide, ad esempio vasi o bevande, nelle vicinanze dell'apparecchio o sopra di esso. Non sottoporre l'apparecchio a forti vibrazioni, polvere, calore elevato ed evitare di esporlo all'azione diretta dei raggi solari e a un'intensa luce artificiale poiché potrebbe danneggiarsi.
Non collocare l'apparecchio sopra o vicino a fuochi aperti (ad es. candele accese).
Messa in funzione
Panoramica dei comandi e delle funzioni assegnate ai tasti


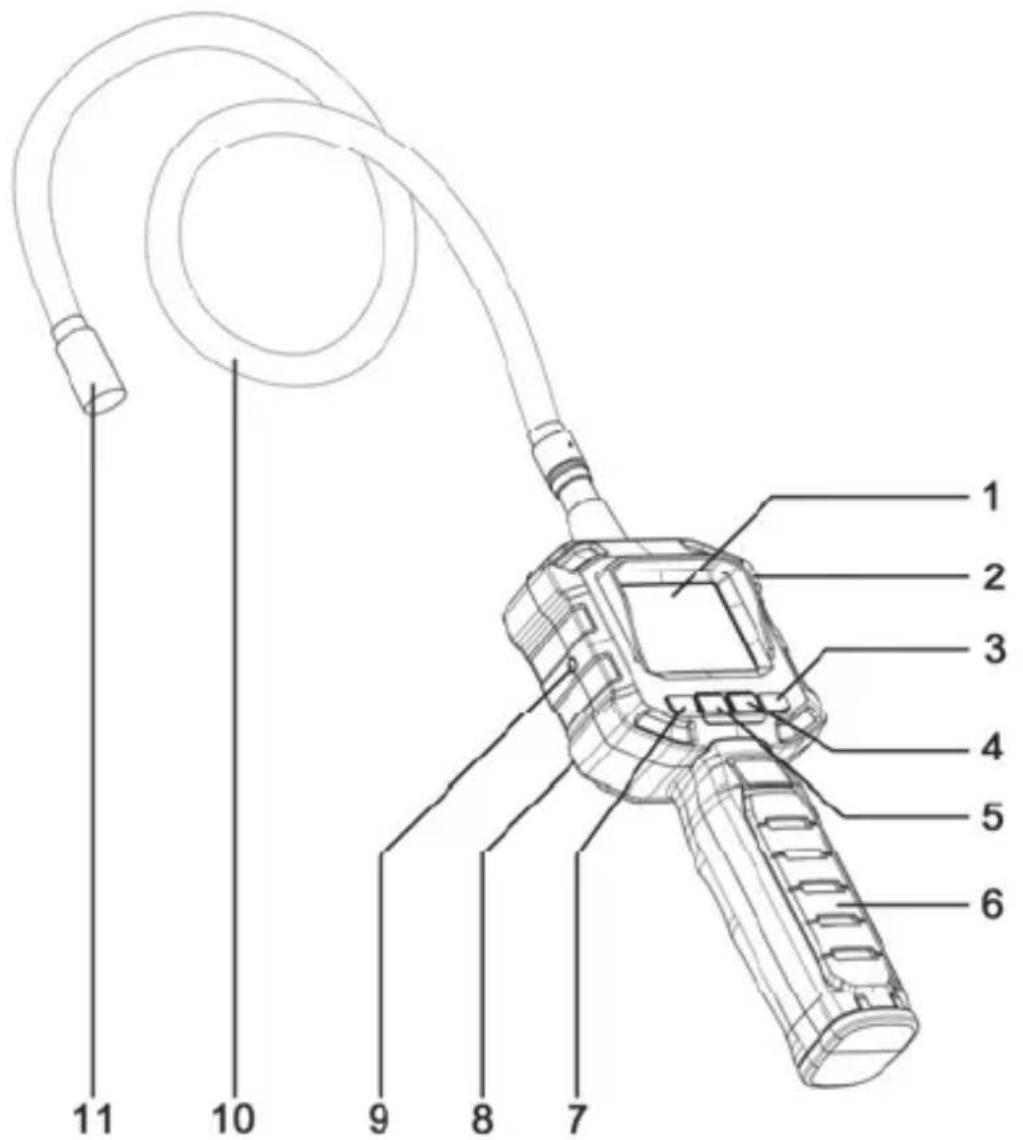

1 2 3 4 5 6 7 8 9 10 11- Display
- Indicatore di funzionamento
- Pulsante on/off
- Visualizzazione / Rotazione dell'immagine
- Pulsante di attivazione dei LED luminosi
-
Impugnatura
-
Impostazione della luminosità del display
- Vano batterie (sul retro)
- Presa di uscita video
- Collo di cigno flessibile
- Testa della telecamera con LED
Inserire/sostituire le batterie
Assicuratevi che la telecamera sia spenta. Il vano batterie [8] si trova sul retro dell'apparecchio.
Rimuovere il coperchio del vano batterie, premendo il meccanismo di blocco verso il basso e sollevando il coperchio stesso. Il nastrino di stoffa presente nel vano batterie aiuta a estrarre le batterie dal loro alloggiamento. Quando si inseriscono le batterie, bisogna accertarsi che il nastrino rimanga appiattito sotto le 4 batterie e che, una volta aperto il vano batterie, sia possibile afferrarne l'estremità dall'alto.

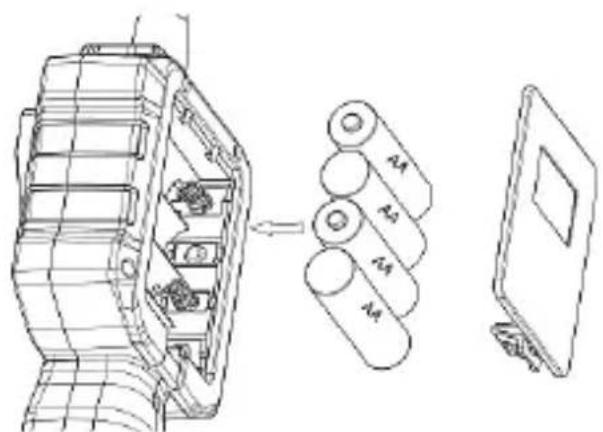

Inserire le 4 batterie 1,5V AA / LR6 nel vano batterie rispettando le polarità. Osservare a questo scopo i simboli vicino al vano batterie e sulle batterie.
-
L'estremità del nastrino in stoffa deve essere posizionata tra le batterie e il coperchio del vano batterie in modo che sia possibile afferrarla con facilità dall'alto.
-
Richiudere il vano batterie, inserendo dapprima i due perni in plastica nelle apposite fessure presenti sul corpo esterno della telecamera endoscopica.
-
Premere poi verso il basso fino allo scatto del meccanismo di blocco con un clic.
Collegare/rimuovere il collo di cigno


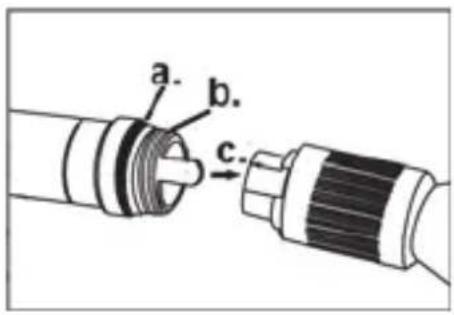

a. b. c.Procedere nel seguente modo:
Per garantire la tenuta del raccordo a vite, rimuovere eventuali impurità dall'anello in gomma (a.) e dal filetto della vite (b.) servendosi di un panno leggermente umido. Per mantenere la scorrevolezza dell'anello in gomma lubrificarlo di tanto in tanto, ad es. con della vaselina. Il collo di cigno può essere inserito solo in una direzione per la protezione contro l'inversione della polarità. Inserire la protezione per l'inversione della polarità nell'apposita fessura (c.).
Ora si deve solo avvitare il collo di cigno. Avvitare l'estremità del raccordo filettato verso destra fino all'arresto.
Per estrarre il collo di cigno svitare l'estremità del raccordo filettato verso sinistra fino a staccarlo. A questo punto, tirando piuttosto energicamente, è possibile estrarre il collo di cigno.
Utilizzo dell'apparecchio
Accensione/spegnimento della telecamera endoscopica
Tenere premuto il pulsante on/off [3] per circa 2 secondi per accendere/spegnere la telecamera. L'indicatore di funzionamento [2] si illumina di verde e dopo qualche istante si visualizza l'immagine sul display [1].
Illuminazione
La testa della telecamera è dotata di 4 LED. Questa funzione può essere attivata tramite il pulsante di attivazione dei LED luminosi [5]. Premendo più volte questo pulsante si può anche aumentare gradualmente la luminosità dei LED. Sono regolabili 8 diversi livelli. Una volta raggiunto il livello più alto, se si preme nuovamente il pulsante di attivazione dei LED luminosi [5], la funzione viene disattivata.
Luminosità del display
Mediante il pulsante di impostazione della luminosità del display [7] è possibile modificare la luminosità del display. Premendo più volte questo pulsante si aumenta gradualmente la luminosità del display. Sono regolabili 8 diversi livelli. Una volta raggiunto il livello più alto, se si preme nuovamente il pulsante di impostazione della luminosità del display [7], l'apparecchio ritorna al valore standard.
Adeguare la visualizzazione
Premendo il pulsante Visualizzazione / Rotazione dell'immagine [4] l'immagine rilevata dalla telecamera viene ruotata di 180° e viene ribaltata orizzontalmente e verticalmente come su uno specchio. Questa funzione vi offre la possibilità di visualizzare le vostre riprese da quattro angolazioni diverse. Se si modifica la visualizzazione dei dati sul display, una volta spenta e riaccesa la telecamera, si ritorna alla visualizzazione standard.
Funzione di uscita video
Grazie a questa funzione è possibile riprodurre le riprese effettuate dalla telecamera tramite, ad esempio, un apparecchio televisivo. Se si desidera riprodurre le riprese tramite un apparecchio, è necessario un cavo di collegamento che all'estremità che deve essere collegata con la presa di uscita video [9], deve disporre di un connettore jack da 3,5 mm. L'altro connettore dipende dal tipo di apparecchio. Consultare a tale scopo la documentazione dell'apparecchio utilizzato per la riproduzione. Un cavo di collegamento non è compreso nella dotazione della telecamera endoscopica.
Per utilizzare la funzione di uscita video, procedere nel modo seguente:
- Spegnere la telecamera endoscopica.

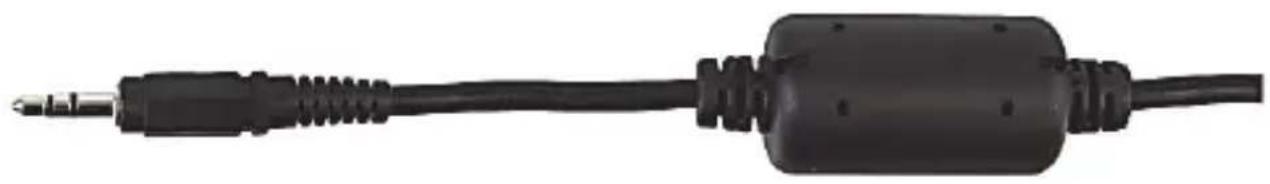

- Inserire nella presa di uscita video [9] della telecamera endoscopica un cavo di collegamento adeguato all'apparecchio utilizzato per la riproduzione. Consultare la documentazione relativa all'apparecchio utilizzato per la riproduzione per definirne correttamente le impostazioni.
Attenzione: utilizzare sempre per la connessione con l'uscita video un cavo AV di elevata qualità con anima in ferrite (non in dotazione).
L'illustrazione mostra una foto a titolo di esempio.
- Accendere la telecamera endoscopica con il pulsante on/off [3]. L'immagine si visualizza contemporaneamente sul display della telecamera endoscopica e sull'apparecchio esterno.
Attenzione: l'azionamento dei pulsanti Visualizzazione / Rotazione dell'immagine [4] e Impostazione della luminosità del display [7] riguarda solo la visualizzazione dell'immagine sul display della telecamera, ma non ha alcun influsso sulla visualizzazione delle riprese tramite un apparecchio esterno, ad es. un apparecchio televisivo.
Indicatori visualizzati sul display
Sul display si visualizzano i seguenti indicatori:


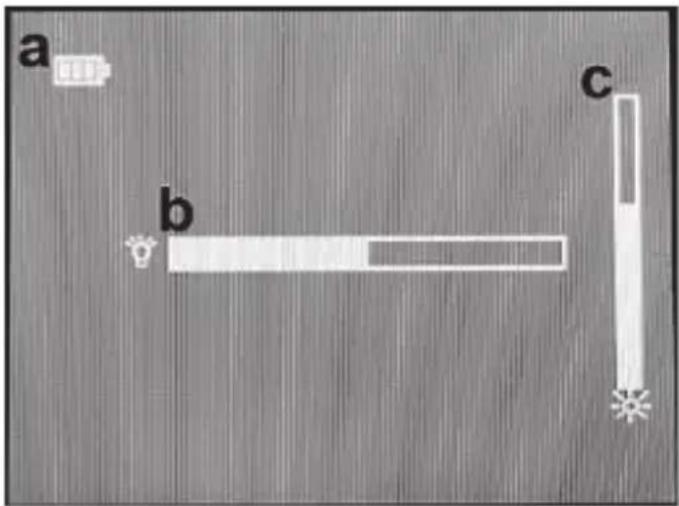

a b ca Indicatore dello stato di carica delle batterie (permanente)
b Illuminazione LED della testa della telecamera (si visualizza per circa 3 secondi azionando il pulsante di attivazione dei LED luminosi [5]).
c Retroilluminazione del display (si visualizza per circa 3 secondi azionando il pulsante di impostazione della luminosità del display [7]).
Montare gli accessori

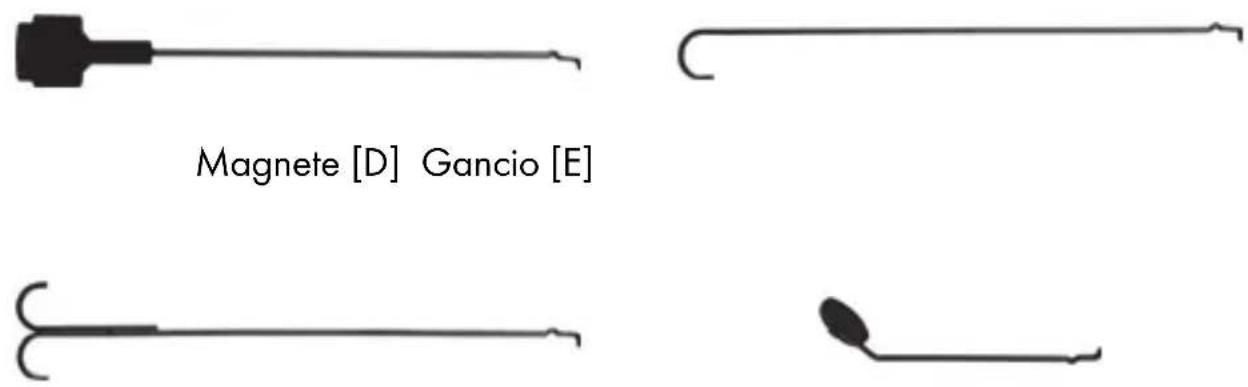

Insieme all'apparecchio vengono forniti i seguenti accessori/elementi di fissaggio:
Doppio gancio [F] Specchio [G]
Elemento di fissaggio degli accessori
[H]
Inserire il piccolo gancio a uncino nell'apertura apposita all'estremità del collo a cigno, subito sotto la testa della telecamera.
Attenzione: quando si utilizza l'accessorio con magnete e con il doppio gancio è necessario, viste le dimensioni, spingere preventivamente l'elemento di fissaggio sull'accessorio stesso.
Spingere ora con cautela l'elemento di fissaggio sulla testa della telecamera fino all'arresto. Prestare attenzione a collocare l'accessorio nell'apposita fessura dell'elemento di fissaggio.
Conservazione in caso di mancato utilizzo
In caso di mancato utilizzo della telecamera endoscopica per un periodo di tempo prolungato, estrarre le batterie per evitare la fuoriuscita di liquidi.
Una volta ripuliti e asciugati la telecamera endoscopica e i suoi accessori, riporli nella valigetta antiurto in dotazione (B) che dovrà essere conservata in un luogo fresco e asciutto.
Risoluzione dei problemi
Non è possibile accendere l'apparecchio
- Probabilmente le batterie sono scariche, inserire nuove batterie.
- Verificare se le batterie sono state inserite correttamente.
Nessuna immagine sul display/Disturbi dell'immagine
Verificare la connessione tra collo di cigno e impugnatura. Estrarre il collo di cigno e reinserirlo, come descritto nel capitolo "Collegare/rimuovere il collo di cigno".
Disturbi dell'immagine su uno schermo esterno, ad es. apparecchio televisivo
Accertarsi che il cavo sia collegato correttamente. Eventualmente è necessario utilizzare un altro cavo, di migliore qualità.
Pulizia
In caso di imbrattamento, pulire l'apparecchio con un panno asciutto; in presenza di sporco ostinato utilizzare un panno umido. Durante la pulizia del display evitare di esercitare una forte pressione per non danneggiarlo. Non utilizzare solventi, né detergenti aggressivi o spray. Nell'unità di controllo non deve penetrare alcuna umidità.
Avvertenze per l'ambiente e indicazioni di smaltimento
Gli apparecchi contrassegnati da questo simbolo sono soggetti alla direttiva europea 2012/19/EU. Tutti gli apparecchi elettrici ed elettronici non più utilizzati devono essere smaltiti, separatamente dai rifiuti domestici, presso appositi punti di raccolta previsti dalla propria amministrazione comunale.
Lo smaltimento corretto dell'apparecchio non più utilizzato evita danni all'ambiente e tutela la salute personale. L'amministrazione comunale, l'ufficio responsabile dello smaltimento rifiuti oppure il negozio nel quale è stato acquistato il prodotto forniscono ulteriori informazioni riguardanti lo smaltimento dell'apparecchio non più utilizzato.
Si prega di rispettare l'ambiente. Non gettare le batterie nei rifiuti domestici. Le batterie usate devono essere consegnate presso gli appositi punti di raccolta. Vi ricordiamo che è consentito gettare nei contenitori di raccolta per le batterie usate solo batterie scariche. Se la batteria non fosse completamente scarica è necessario adottare le opportune misure per evitare un corto circuito.
Smaltire anche l'imballaggio nel rispetto dell'ambiente. Gli imballaggi possono essere smaltiti nella raccolta della carta o consegnati nei punti di raccolta pubblici per il riciclaggio. Pellicole e plastiche in dotazione vengono raccolte tramite l'impresa di smaltimento locale e smaltite nel rispetto dell'ambiente.
Marchio di conformità
Questo apparecchio è conforme, nel rispetto dei requisiti essenziali e delle relative disposizioni, alla direttiva EMC 2004/108/EC e alla direttiva RoHS 2011/65/EU. La relativa dichiarazione di conformità si trova al termine di queste istruzioni.
Diritto d'autore
Il contenuto di queste istruzioni d'uso è soggetto al diritto d'autore e viene fornito al lettore esclusivamente a titolo informativo. Qualsiasi copia o riproduzione dei dati e delle informazioni senza autorizzazione scritta ed esplicita da parte dell'autore è vietata. Ciò riguarda anche l'uso commerciale del contenuto e dei dati. Testo e immagini corrispondono allo stato tecnico al momento della stampa.
Informazioni sulla garanzia e sull'assistenza
Garanzia di TARGA GmbH
con questo apparecchio riceve 3 anni di garanzia a partire dalla data di acquisto. Si prega di conservare lo scontrino fiscale originale come prova d'acquisto. Prima della messa in funzione del prodotto, leggere la documentazione allegata. Se dovesse presentarsi un problema che non si riesce a risolvere con i mezzi indicati, contattare la nostra assistenza clienti. Per ogni richiesta si prega di avere a disposizione il codice articolo o il numero di serie, se esistente. Nel caso in cui non sia possibile trovare una soluzione per via telefonica, tramite la nostra assistenza clienti viene contattata una seconda assistenza, in base alla causa del difetto. Grazie alla garanzia, se dovessero essere riscontrati difetti di materiale o di fabbricazione, il prodotto sarà, a nostra discrezione, riparato o sostituito gratuitamente. La riparazione o sostituzione del prodotto non comporta l'inizio di un nuovo periodo di garanzia. Materiali soggetti a usura come batterie, accumulatori ed elementi illuminanti sono esclusi dalla garanzia.
La garanzia legale nei confronti del venditore sussiste oltre alla presente garanzia e non viene in alcun modo limitata da quest'ultima.
Assistenza
Telefono: 02 - 69 68 28 59
E-Mail: service.IT@targa-online.com
Telefono: 044 - 511 82 91
E-Mail: service.CH@targa-online.com
Telefono: 800 - 62 175
E-Mail: service.MT@targa-online.com
IAN: 107122
