MODE D'EMPLOI UB 18DC HiKOKI
WARNING IMPROPER OR UNSAFE use of this work light can result in death or serious bodily injury! This manual contains important information about product safety. Please read and understand this manual BEFORE operating the work light. Please keep this manual available for other users and owners before they use the work light. This manual should be stored in safe place. INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI AVERTISSEMENT Une utilisation INCORRECTE OU DANGEREUSE de cette lampe de travail peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit. Veuillez lire et de comprendre ce mode d’emploi AVANT d’utiliser la lampe de travail. Laissez ce mode d’emploi à la disposition des autres utilisateurs et propriétaires avant utilisation de la lampe de travail. Ce mode d’emploi doit être conservé dans un endroit sûr.
English 00BookUB18DCNA.indb1700BookUB18DCNA.indb17 2022/01/1713:42:562022/01/1713:42:56INFORMATIONS IMPORTANTES DE SÉCURITÉ Veuillez lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement présents dans ce mode d’emploi avant d’utiliser ou d’entretenir cette lampe de travail. La plupart des accidents causés lors de l’utilisation ou de l’entretien d'une lampe de travail proviennent d’un non-respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifi és par AVERTISSEMENTS sur la lampe de travail et dans ce mode d’emploi. N’utilisez JAMAIS cette lampe de travail d’une manière qui n’est pas spécifi quement recommandée par metabo HPT.

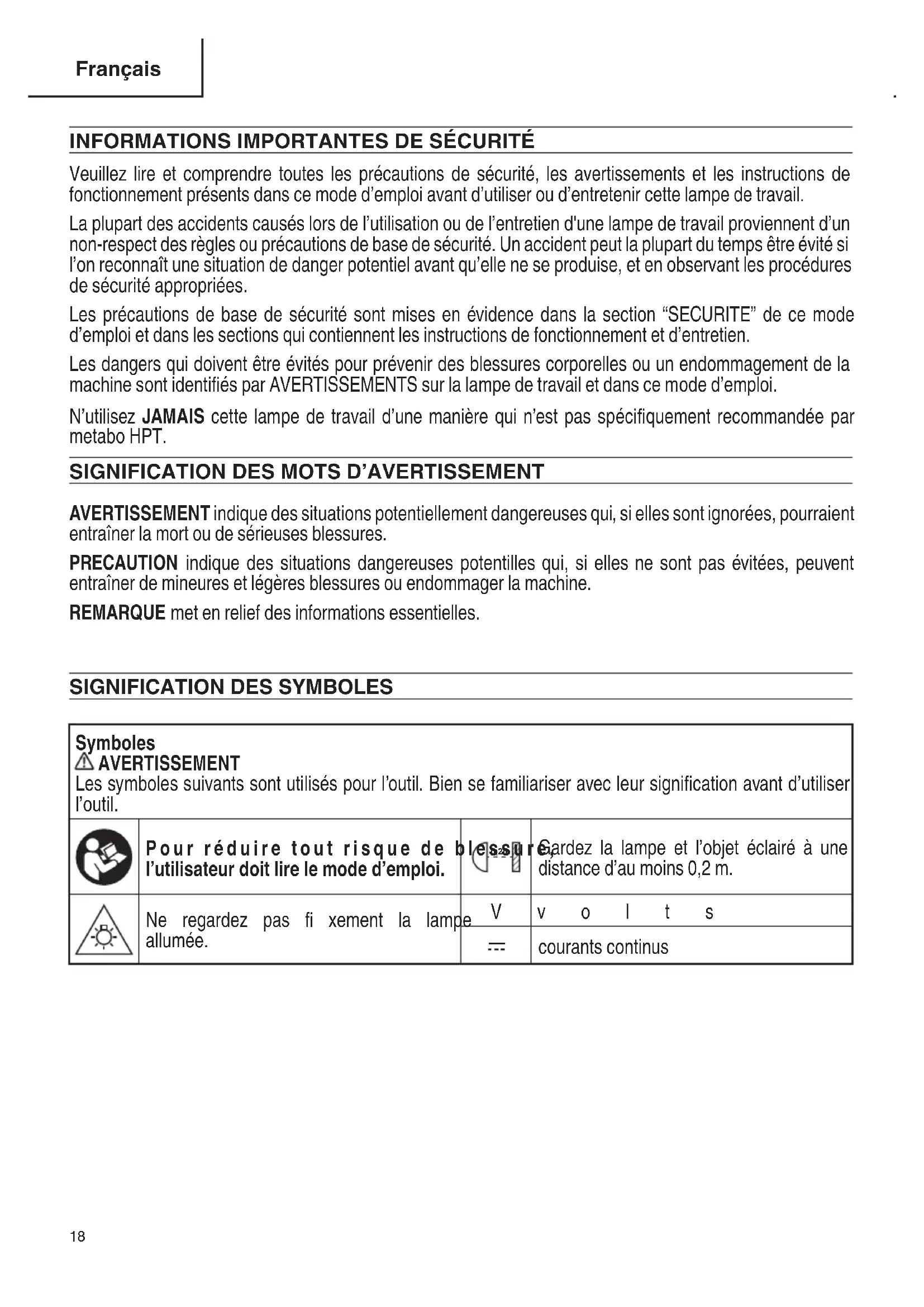

SIGNIFICATION DES MOTS D’AVERTISSEMENT
AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles.
SIGNIFICATION DES SYMBOLES
Symboles AVERTISSEMENT Les symboles suivants sont utilisés pour l’outil. Bien se familiariser avec leur signifi cation avant d’utiliser l’outil. Pour réduire tout risque de blessure, l’utilisateur doit lire le mode d’emploi. 0,2m Gardez la lampe et l’objet éclairé à une distance d’au moins 0,2 m. Ne regardez pas fi xement la lampe allumée. Vvolts
Français 00BookUB18DCNA.indb1800BookUB18DCNA.indb18 2022/01/1713:42:562022/01/1713:42:56IMPORTANTES INSTRUCTIONS DE SÉCURITÉ AVERTISSEMENT – Lorsque vous utilisez une lampe de poche ou une lanterne, vous devriez toujours prendre des précautions additionnelles, notamment les suivantes:
8. Ne pas toucher les pièces chaudes.
9. Ne pas utiliser sous la pluie.
10. Ne laissez pas la lampe de travail dans un
véhicule ou similaire, où elle risque d’être exposé à la chaleur du soleil (supérieure à 122°F (50°C)). Elle risque sinon de présenter un dysfonctionnement.
11. Ne laissez pas la lampe de travail sans
surveillance lorsqu’elle est allumée.
12. Lorsque vous placez la lampe de travail en
hauteur pour l’utiliser, assurez-vous que l’emplacement est stable. De plus, fi xez-la en place au moyen d’une corde, etc. pour l’empêcher de tomber. En cas de chute, cela peut entraîner des blessures ou des dommages.
13. N’utilisez pas la lampe de travail si le couvercle
du voyant à DEL est endommagé ou détaché.
14. Ne rechargez pas l’unité à l’extérieur.
15. Utilisez exclusivement le chargeur fourni
par le fabricant pour recharger. (Fabricant: metabo HPT modèle: UC18YFSL)
16. Ne pas incinérer l’appareil même s’il est
gravement endommagé. Les batteries peuvent exploser lors d’un incendie.
17. Ne démontez pas et ne modifi ez pas la lampe
18. Ne pas apporter de modifi cation à la lampe ou
à la batterie. En cas de défectuosité, prière de communiquer avec UN CENTRE DE SERVICE metabo HPT AUTORISÉ. AVERTISSEMENT Pour réduire le risque d’incendie, de choc électrique ou de blessure:
1. Pour réduire les risques de blessures, une
surveillance étroite est nécessaire lorsqu’un appareil est utilisé près d’enfants.
2. Utiliser seulement les accessoires
recommandés ou vendus par le fabricant.
3. N’utilisez pas la lampe de travail dans des
atmosphères explosives, notamment en présence de liquides, de gaz ou de poussières infl ammables ou combustibles.
4. Veillez à éviter les chocs électriques.
Éviter tout démarrage intempestif. S’assurer que l’interrupteur est en position d’arrêt avant de connecter l’appareil au couvercle de batterie, de le ramasser ou de le porter. Porter l’appareil en ayant le doigt sur l’interrupteur ou brancher un appareil dont l’interrupteur est en position de marche est source d’accidents.
5. Déconnecter la batterie de l’appareil avant
d’eff ectuer des réglages, de changer les accessoires ou de ranger l’appareil. De telles mesures de sécurité préventive réduisent le risque de démarrage accidentel de l’appareil.
6. Ne pas couvrir la lampe de travail avec un tissu,
du carton ou tout autre matériau lorsqu’elle est allumée. Gardez la lampe et l’objet éclairé à une distance d’au moins 20 cm. Le non- respect de ces mises en garde peut entraîner un incendie.
7. AVERTISSEMENT: Pour réduire le risque de
blessure, ne pas regarder fi xement la lampe allumée. De graves blessures oculaires pourraient survenir.
1) Sécurité de l’aire de travail
a) Maintenir l’espace de travail propre. Les endroits en désordre sont propices aux accidents. b) N’utilisez pas la lampe de travail en présence de liquides, gaz ou poussières infl ammables, au risque de provoquer une explosion.
2) Sécurité électrique
a) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. b) Pour réduire le risque de choc électrique, ne pas verser dedans d’eau ou d’autres liquides.
3) Sécurité personnelle
a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de la lampe de travail.
4) Utilisation et entretien de la lampe de
travail alimenté sur batterie a) Rechargez la batterie uniquement avec le chargeur recommandé par le fabricant. Un chargeur qui est compatible à un type bien précis de batterie peut entraîner un risque d’incendie s’il est utilisé avec une autre batterie. b) N’utiliser les appareils qu’avec des batteries spécifi quement désignées. L’utilisation de toute autre batterie peut présenter un risque de blessure et d’incendie. À utiliser seulement avec la batterie metabo HPT BSL36B18. c) Lorsque la batterie est inutilisée, la garder à l’écart d’objets métalliques comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou autres petits objets métalliques pouvant raccorder les bornes. La connexion des bornes peut entraîner des blessures ou un incendie. d) En cas d’utilisation dans des conditions extrêmes, du liquide peut être émis de la batterie. Éviter tout contact. en cas de contact accidentel, rincer à l’eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide émis par la batterie peut entraîner des irritations et des brûlures.
a) Faites entretenir la lampe de travail par un technicien habilité utilisant exclusivement des pièces de rechange identiques. Cela garantira la sécurité de la lampe de travail. b) Ne pas utiliser la lampe si des dommages sont visibles. RÈGLES DE SÉCURITÉ SPÉCIFIQUES
1. N’utilisez pas la lampe de travail en
présence de matériaux infl ammables tels que la laque, la peinture, le benzène, le diluant ou la gazoline. Cela peut provoquer une explosion ou un incendie.
2. Tenir la lampe à l’écart de l’eau, des
fl ammes nues et d’autres sources de chaleur.
3. Si vous observez que l'appareil génère
des températures anormalement élevées, fonctionne mal ou produit des bruits anormaux, cessez immédiatement l'utilisation et coupez l'interrupteur d'alimentation. Faites-le inspecter et réparer chez votre distributeur ou dans un service après-vente metabo HPT agréé.
4. Si l’unité tombe ou se cogne
malencontreusement contre un autre objet, inspectez-la minutieusement pour vérifi er l’absence de craquelures, de cassures ou de déformations, etc. Toute craquelure, cassure ou déformation peut entraîner des blessures.
5. Précautions pendant le transport.
Éteignez l’outil et retirez la batterie.
Transportez l’outil par sa poignée.
Lorsque la machine est transportée à l’intérieur d’un véhicule, prenez des mesures adaptées pour éviter qu'elle ne chute et ne soit ainsi détériorée.
Français 00BookUB18DCNA.indb2000BookUB18DCNA.indb20 2022/01/1713:42:562022/01/1713:42:566. NE JAMAIS utiliser une lampe de travail pour des applications autres que celles indiquées dans le mode d’emploi.
7. Manipulez la lampe de travail correctement.
Utilisez la lampe de travail comme indiqué dans ce mode d’emploi. Ne lancez ou ne laissez pas tomber la lampe de travail. Ne permettez JAMAIS aux enfants, aux personnes non expérimentées ou aux personnes non autorisées de se servir de la lampe de travail.
8. Maintenir toutes les vis, tous les boulons
et les couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifi er leurs conditions périodiquement.
9. Ne pas essuyer les parties en plastique
avec du solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fi ssurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiff on doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.
10. N’utilisez pas le produit si l’outil ou
les bornes de la batterie (fi xation de la batterie) sont déformés. Installer la batterie peut entraîner un court- circuit qui pourrait provoquer des émissions de fumée ou une ignition.
11. Gardez les bornes de l’outil (fi xation de
la batterie) exemptes de copeaux et de poussière.
Avant toute utilisation, assurez-vous qu’aucun copeau ou poussière ne s’est accumulé sur la zone des bornes.
Pendant l’utilisation, essayez d’éviter que des copeaux ou de la poussière provenant de l’outil ne tombent sur la batterie.
Lors de la suspension de l’opération ou après l’utilisation, ne laissez pas l’outil dans un endroit où il pourrait être exposé à des copeaux ou de la poussière. Le non-respect de cette consigne peut entraîner un court-circuit qui pourrait provoquer des émissions de fumée ou une ignition.
DE BATTERIE AVERTISSEMENT Une utilisation incorrecte ou dangereuse des chargeurs de batterie peut entraîner la mort ou des blessures graves.
LIRE TOUT CE MODE D'EMPLOI
1. Ce manuel renferme des consignes de sécurité
et d’utilisation importantes pour le chargeur de batterie modèle UC18YFSL.
2. Nettoyer régulièrement la lampe en l’essuyant
avec un chiff on doux et sec pour enlever la saleté tenace, l’huile, etc.
3. Pour réduire les risques de blessures, charger
les modèles de batteries rechargeables metabo HPT de la série Multi Volt et de la série BSL18. Les autres modèles de batterie pourraient exploser et provoquer des blessures ou des dommages.
4. L’utilisation d’un accessoire non recommandé
ou non vendu par le fabricant du chargeur de batterie risque de provoquer un feu, une décharge électrique ou des blessures.
5. Toujours utiliser et stocker la lampe hors de
6. Ne pas utiliser le chargeur s’il a reçu un coup,
s’il est tombé ou endommagé de toute autre manière. L’apporter à un réparateur qualifi é.
7. Ne pas démonter le chargeur ni le produit
qui reçoit la batterie ; si un entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifi é. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.
8. Pour réduire tout risque de décharge
électrique, débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffi t pas de sortir la batterie.
11. NE JAMAIS ranger la batterie ou le chargeur
de batterie dans un endroit où la température peut atteindre ou dépasser 104°F (40°C), comme à l’intérieur d’une boîte métallique ou d’une voiture.
12. NE JAMAIS exposer la batterie ou le chargeur
de batterie à la pluie ou l’humidité.
13. TOUJOURS alimenter le chargeur sur une
prise secteur domestique standard (120 volts). L’utilisation du chargeur à une autre tension peut entraîner une surchauff e et endommager le chargeur.
14. TOUJOURS attendre au moins 15 minutes
entre deux recharges pour éviter toute surchauff e du chargeur.
15. TOUJOURS débrancher le cordon
d’alimentation de la prise secteur lorsqu’on ne se sert pas du chargeur.
Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Dans les cas 1 à 3 décrits ci-dessous, lors de l’utilisation de ce produit, même si l’interrupteur est sur Marche, la lampe peut ne pas s’allumer. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.
1. Lorsque la batterie restante est épuisée, la
lampe s’éteint. Dans ce cas de fi gure, chargez immédiatement la batterie.
2. En cas de surcharge de l’outil, la lampe
peut s’éteindre. Dans ce cas, relâcher le commutateur de l’outil et éliminer les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.
3. En cas de surchauff e due à un travail trop
intensif, l’alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l’utiliser. En outre, respectez la précaution et l’avertissement suivants.
DE BATTERIE Vous devez charger la batterie avant de pouvoir utiliser l’outil. Avant d’utiliser le chargeur de batterie modèle UC18YFSL, bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel. PRECAUTION
PROVOQUER DES BLESSURES! Pour éviter tout risque de blessure, observer les consignes suivantes: AVERTISSEMENT Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des blessures. Pour éviter tout risque de blessure:
1. NE JAMAIS démonter la batterie.
2. NE JAMAIS jeter la batterie au feu, même si
elle est endommagée ou complètement usée. La batterie risque d’exploser au feu.
3. NE JAMAIS court-circuiter la batterie.
4. NE JAMAIS insérer d’objets dans les ouïes
d’aération du chargeur. Il pourrait en résulter un choc électrique ou des dommages du chargeur.
5. NE JAMAIS eff ectuer la recharge à l’extérieur.
Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.
6. NE JAMAIS eff ectuer la recharge si la
température est inférieure à 32°F (0°C) ou supérieure à 104°F (40°C).
7. NE JAMAIS raccorder deux chargeurs de
8. NE JAMAIS insérer de corps étrangers dans
l’orifi ce de la batterie ou du chargeur de batterie.
9. NE JAMAIS utiliser de transformateur-
élévateur pour la recharge.
Français 00BookUB18DCNA.indb2200BookUB18DCNA.indb22 2022/01/1713:42:562022/01/1713:42:56AVERTISSEMENT Afi n d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et infl ammation, respectez scrupuleusement les précautions suivantes :
1. Assurez-vous que les copeaux et la poussière
ne s’accumulent pas sur la batterie.
Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie.
S’assurer que les copeaux et la poussière qui tombent sur l’outil lors de la tâche ne s’accumulent pas sur la batterie.
Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.
Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).
2. Ne percez pas la batterie à l’aide d’un objet
pointu tel qu’un clou. Ne la frappez pas à l’aide d’un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.
3. N’utilisez pas une batterie dont l’extérieur
est déformé ou laisse penser qu’elle est défectueuse.
4. N’insérez pas la batterie à l’envers (pôles
5. Ne raccordez pas directement la batterie à une
prise électrique ou à un allume-cigare.
6. N’utilisez pas la batterie à d’autres fi ns que
7. En cas d’échec du chargement d’une
batterie, même après un certain délai, arrêtez immédiatement le rechargement.
8. N’exposez pas la batterie à des températures
ou à une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
9. Maintenez à la batterie à l’écart de toute
fl amme en cas de détection d’une fuite ou d’une mauvaise odeur.
10. Ne pas utiliser à proximité d’une source
puissante d’électricité statique.
11. En cas de fuite de la batterie, de mauvaise
odeur, de génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôtez immédiatement la batterie de l’équipement ou du chargeur de batterie et ne l’utilisez plus.
12. Ne plongez jamais la batterie dans de l’eau ou
tout autre liquide, et ne laissez aucun liquide s’infi ltrer à l’intérieur de la batterie. L’entrée de liquides conducteurs, tel que de l’eau, peut causer des dommages pouvant entraîner un incendie ou une explosion. Rangez votre batterie dans un endroit frais et sec, à l’écart d’objets combustibles et infl ammables. Les atmosphères corrosives doivent être évitées. PRECAUTION
1. En cas de projection dans les yeux de liquide
ayant fuit de la batterie, ne vous frottez pas les yeux, rincez-les à l’eau claire et contactez immédiatement un médecin. En l’absence de traitement, le liquide peut détériorer l’oeil.
2. En cas de projection de liquide ayant fuit de
la batterie sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.
3. En cas de détection de rouille, de mauvaise
odeur, de surchauff e, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, n’utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant. AVERTISSEMENT Un court-circuit risque de se produire et causer un incendie, si un corps étravnger conducteur d’électricité passe dans les bornes de la pile au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la pile.
Ne pas mettre d’objet conducteur d’électricité, tels que clous, fi l d’acier, de cuivre ou autre fi l dans la mallette de rangement.
Soit ranger la batterie avec l’outil ou de manière sécuritaire en l’enfonçant dans le couvercle jusqu’à ce que les orifi ces de ventilation soient dissimulés afi n d’éviter les courts-circuits (voir la Fig. 3).
Français 00BookUB18DCNA.indb2300BookUB18DCNA.indb23 2022/01/1713:42:562022/01/1713:42:56À PROPOS DU TRANSPORT DE LA BATTERIE LITHIUM-ION Lors du transport d’une batterie lithium-ion, veuillez observer les précautions suivantes. AVERTISSEMENT Informez la société de transport qu'un paquet contient une batterie lithium-ion, informez la société de sa puissance de sortie et suivez les instructions de la société de transport lors de l'organisation du transport.

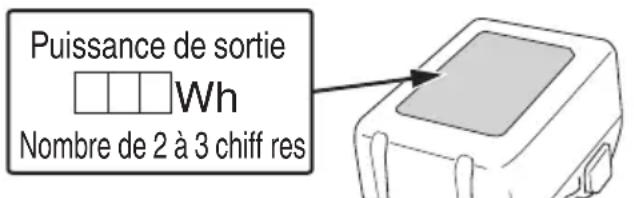

Les batteries lithium-ion qui dépassent une puissance de sortie de 100 Wh font partie de la classifi cation de transport des produits dangereux et nécessitent l'application de procédures spéciales.
Pour un transport vers l'étranger, vous devez vous conformer aux lois internationales et aux normes et réglementations en vigueur dans le pays de destination.
Puissance de sortie Nombre de 2 à 3 chiff res Fig. 1
PRÉCAUTIONS À PRENDRE LORS DE
LA CONNEXION À UN ÉQUIPEMENT
EXTERNE Des problèmes inattendus peuvent entraîner la perte ou la corruption des données stockées dans les téléphones intelligents et autres périphériques connectés à la lampe de travail. Il faut par conséquent toujours eff ectuer une sauvegarde préalable des données. Notez que metabo HPT ne peut être tenu responsable de la corruption ou la perte de données stockées dans les téléphones intelligents et autres périphériques connectés à la lampe de travail, ni les dommages à l’équipement lui-même.
Français 00BookUB18DCNA.indb2400BookUB18DCNA.indb24 2022/01/1713:42:562022/01/1713:42:56PRÉCAUTIONS RELATIVES AUX FONCTIONS DE RÉSISTANCE À LA POUSSIÈRE ET D’ÉTANCHÉITÉ À L’EAU Ce produit est conforme aux indices de classe de protection IP54 (résistance à la poussière et étanchéité à l’eau) pour les appareils électriques tel que stipulé par les réglementations IEC internationales. (Lorsque la batterie est fi xée au corps de l’outil et que le couvercle de la batterie et le couvercle en caoutchouc sont fermés, le corps de l’outil lui-même satisfait à l’équivalent de la norme de protection IP54.) [Descriptions des codes IP] IP54 Indice de protection pour la pénétration de l’eau De l’eau projetée de toutes les directions ne doit pas causer d’eff ets nuisibles. Indice de protection pour les assauts externes par des corps solides La poussière susceptible de provoquer des eff ets indésirables sur l’appareil ne doit pas être en mesure de pénétrer (résistance à la poussière). L’appareil a été conçu pour supporter les eff ets de la poussière et de l’eau, mais il n’est pas garanti qu’il ne subira pas de dysfonctionnement. Ne pas utiliser ou laisser l’appareil dans les endroits où il est soumis à des quantités excessives de poussière ou dans des endroits où il est immergé dans l’eau ou exposé à la pluie.
Français 00BookUB18DCNA.indb2500BookUB18DCNA.indb25 2022/01/1713:42:562022/01/1713:42:56DESCRIPTION FONCTIONNELLE REMARQUE Les informations contenues dans ce mode d’emploi sont conçues pour une utilisation et un entretien sans danger de la lampe de travail. N’utilisez et n’entreprenez JAMAIS une révision de la lampe de travail sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires diff érents de ceux de votre lampe de travail.

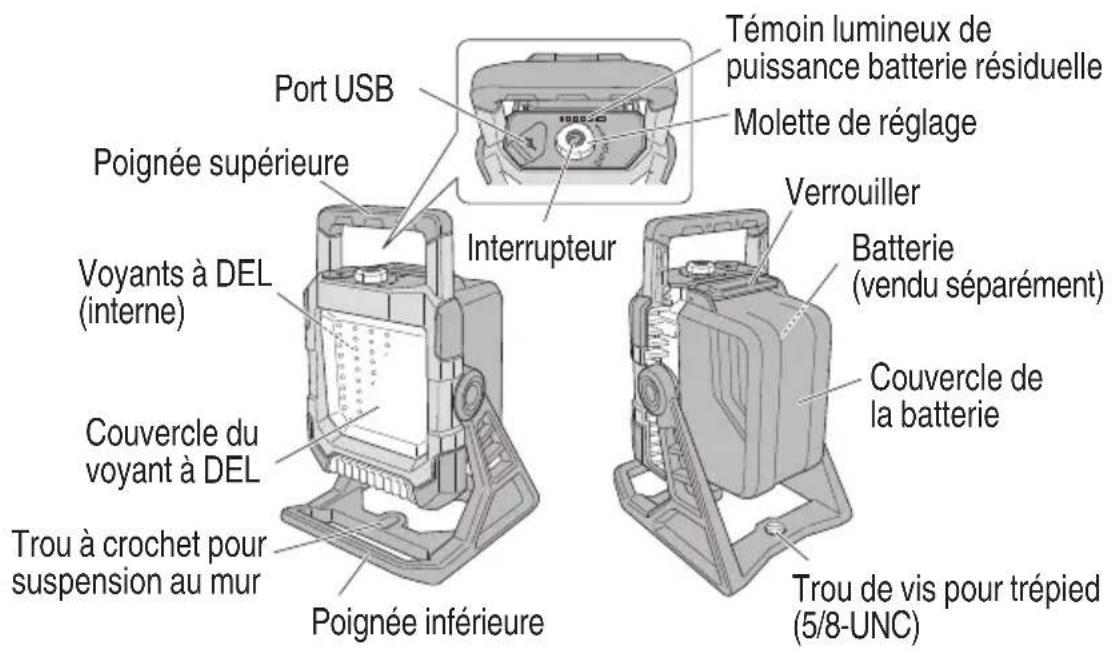

1. Lampe de travail sans fi l (UB18DC)

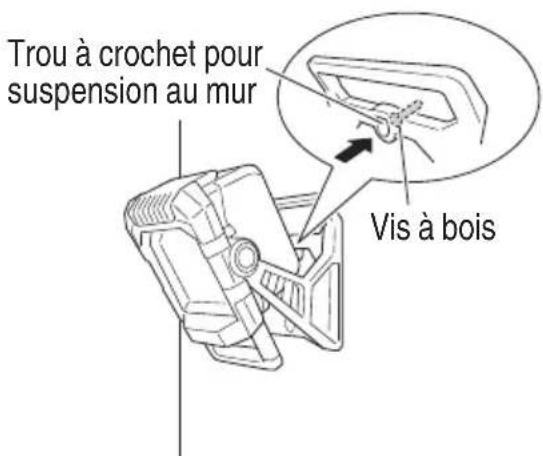

Couvercle du voyant à DEL Trou à crochet pour suspension au mur Témoin lumineux de puissance batterie résiduelle Molette de réglage Voyants à DEL (interne) Port USB Trou de vis pour trépied (5/8-UNC) Verrouiller Couvercle de la batterie Poignée inférieure Poignée supérieure Batterie (vendu séparément) Interrupteur Fig. 2
(accessoires en option…vendus séparément)

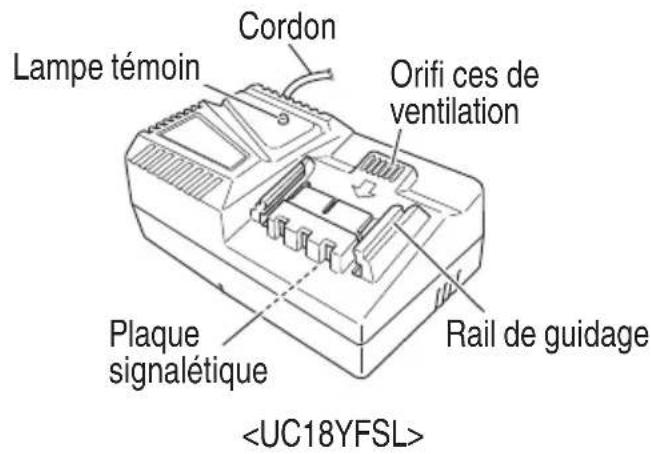

3. Chargeur de batterie

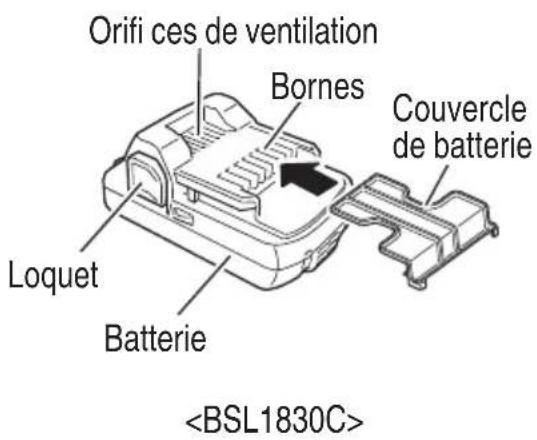

(accessoires en option…vendus séparément) Loquet Orifi ces de ventilation Bornes Batterie Couvercle de batterie Rail de guidage Orifi ces de ventilation Cordon Plaque signalétique Lampe témoin <BSL1830C> Fig. 3 <UC18YFSL> Fig. 4
1. Lampe de travail sans fi l
Model UB18DC DEL (blanche) ×60 Plage de réglage de la luminosité 700–4 000 lm Durée de fonctionnement, approx. (avec une batterie chargée)* 3,0 Ah 5,0 Ah 8,0 Ah 4 000 lm Env. 1,5 heures Env. 3 heures Env. 4,5 heures 700 lm Env. 12 heures Env. 20 heures Env. 30 heures Batterie Type Batterie au Li-ion modèle BSL1830C Tension CC 18V Poids (sans la batterie) 4,2 lbs. (1,9 kg)
- Les durées de fonctionnement indiquées ne sont que des valeurs de référence. La durée réelle varie selon le type et l’état de charge de la batterie, les conditions d’utilisation, etc.
2. Chargeur de batterie
Modѐle UC18YFSL Source d’alimentation d’entrée Monophasée: CA 120 V 60 Hz Durée de recharge (à une température de 68°F (20°C)) BSL1830C: Env. 45 min Tension de charge CC 14,4 V–18 V Courant de charge CC 3,5 A Poids 1,1 lbs. (0,5 kg) REMARQUE: La durée de recharge peut varier en fonction de la température et de la tension de la source d’alimentation.

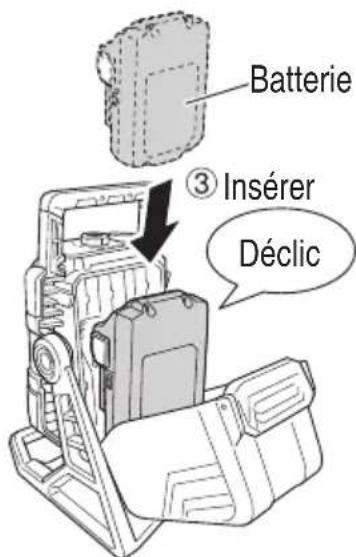

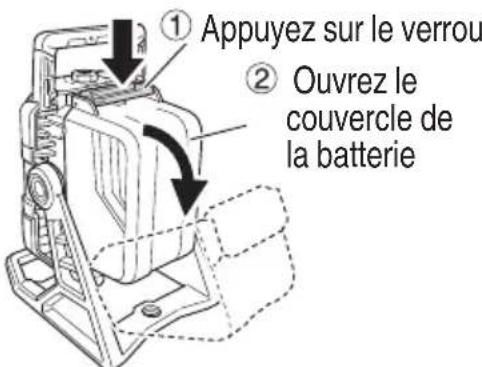

Installation de la batterie. Appuyez sur le verrou pour le libérer et ouvrez le couvercle de la batterie. Insérez-le toujours à fond jusqu’à ce qu’il se verrouille en place avec un déclic. Fermez ensuite le couvercle de la batterie et fi xez-le à l’aide du verrou. (Fig. 5). Appuyez sur le verrou Ouvrez le couvercle de la batterie Insérer Déclic Batterie Fig. 5

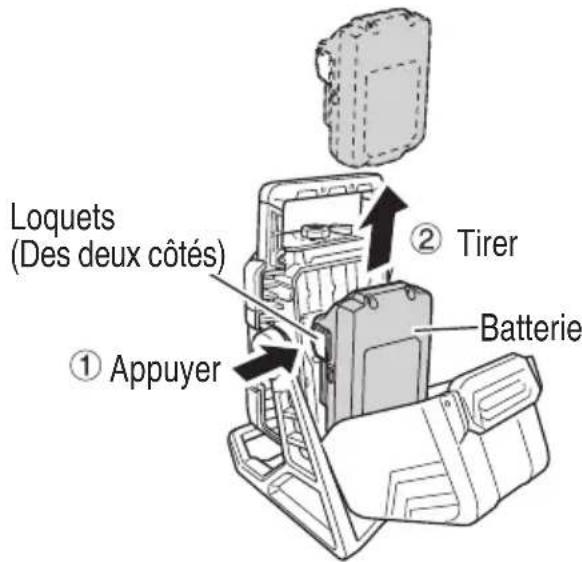

Retrait de la batterie. Ouvrez le couvercle de la batterie et, tout en appuyant sur les 2 loquets (un de chaque côté), faites-le glisser et tirez-le vers l’extérieur. Fermez le couvercle de la batterie et fi xez-le au moyen du verrou. (Fig. 6). Appuyer Tirer Loquets (Des deux côtés) Batterie Fig. 6 REMARQUE Assurez-vous que le couvercle de la batterie est bien fermé, à moins que vous ne retiriez ou installiez la batterie. Si de l’eau ou de la poussière pénètre dans le corps de l’outil ou les bornes de la batterie, une défaillance peut se produire.
REMARQUE Avant de brancher le chargeur dans la prise, vérifi er les points suivants.
La tension de la source d’alimentation est indiquée sur la plaque signalétique.
Le cordon n’est pas endommagé.
Français 00BookUB18DCNA.indb2800BookUB18DCNA.indb28 2022/01/1713:42:572022/01/1713:42:57AVERTISSEMENT Ne pas eff ectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Si la recharge est eff ectuée à une tension supérieure à la tension indiquée sur la plaque signalétique, le chargeur sera brûlé.
1. Brancher le cordon d’alimentation du chargeur
dans une prise murale. Une fois que le cordon d’alimentation est branché, le témoin de charge clignote en rouge. (A intervalles d’une seconde) AVERTISSEMENT Ne pas utiliser le cordon électrique s’il est endommagé. Le faire réparer immédiate ment.

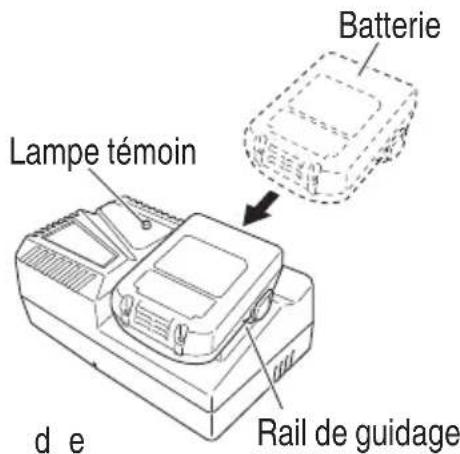

2. Insérer la batterie dans le chargeur de batterie.
Insérer la batterie dans le chargeur de batterie comme indiqué à la Fig. 7. Batterie Rail de guidage Lampe témoin Fig. 7
Lorsque vous insérez une batterie dans le chargeur, la lampe témoin s'allume en rouge en continu. Lorsque la batterie est totalement rechargée, le voyant d’état de chargement clignote en rouge (à intervalles d’une seconde). (Voir Tableau 2) (1) Indication du voyant Les indications du témoin lumineux sont expliquées dans le Tableau 2, en fonction de l’état du chargeur de batterie ou de la batterie. Tableau 2 Explications de la lampe témoin Lampe témoin (rouge) Avant la recharge Clignote S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Pendant la recharge S’allume S’allume sans interruption Recharge terminée Clignote S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Veille en surchauff e Clignote S’allume pendant 1 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Batterie en surchauff e. Chargement impossible (le chargement commencera une fois que la batterie sera froide). Recharge impossible Clignote S’allume pendant 0,1 seconde. Ne s’allume pas pendant 0,1 seconde. (Eteint pendant 0,1 seconde) Anomalie de la batterie ou du chargeur
Français 00BookUB18DCNA.indb2900BookUB18DCNA.indb29 2022/01/1713:42:572022/01/1713:42:57(2) Au sujet de la température de la batterie rechargeable. Les températures des batteries rechargeables sont indiquées dans le Tableau 3. Laisser refroidir les batteries qui ont chauff é avant de les recharger. Tableau 3 Batteries rechargeables Températures de recharge de la batterie BSL1830C 32°F–122°F (0°C–50°C) (3) Durée de recharge (A 68°F (20°C)) Tableau 4 Temps de recharge Chargeur Batterie UC18YFSL BSL1830C Env. 45 min REMARQUE Le temps de recharge peut varier en fonction de la température ambiante.
4. Débrancher le chargeur de batterie de la prise.
PRECAUTION Ne pas débrancher la fi che de la prise en tirant sur le cordon. Pour éviter tout dommage lorsqu’on débranche la fi che de la prise, bien tenir la fi che proprement dite.
5. Retirer la batterie du chargeur de batterie.
Sortir la batterie du chargeur tout en la soutenant de la main. REMARQUE Bien sortir la batterie du chargeur de batterie après usage, et la conserver. En ce qui concerne le courant de décharge d’une batterie neuve Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d’être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois. Comment prolonger la durée de vie des batteries (1) Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira. (2) Eviter d’eff ectuer la recharge sous des températures élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser. PRECAUTION
Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 secondes avant de passer à la recharge suivante.
Si la batterie est chaude quand elle est rechargée, parce qu’elle est restée longtemps en plein soleil ou parce qu’elle vient juste d’être utilisée, la lampe pilote du chargeur clignote en s’allumant pendant 1 seconde, puis en s’éteignant pendant 0,5 seconde. La batterie ne se rechargera pas. Dans ce cas, laisser la batterie refroidir avant de la recharger.
Quand la lampe témoin clignote rapidement (à intervalles de 0,2 seconde), vériffi er le chargeur et retirer tout objet étranger qui serait tombé dans son connecteur. S’il n’y a rien d’amormal, il est alors probable que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à un réparateur agréé.
1. À propos du témoin lumineux de puissance

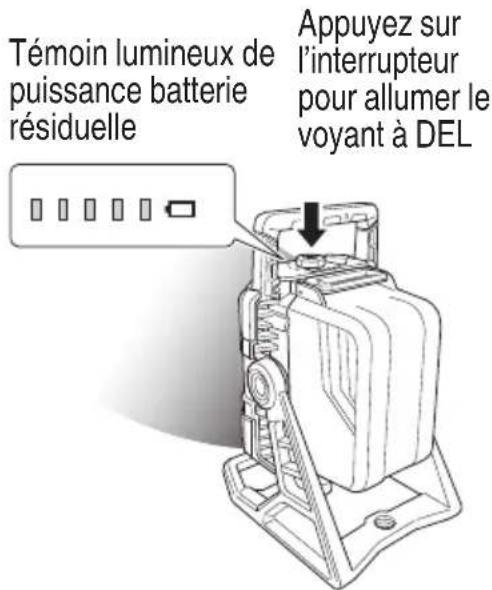

batterie résiduelle Lorsque la lampe s’allume, le témoin lumineux de puissance batterie résiduelle s’allume et indique la batterie restante. Lorsque la batterie restante est faible, le témoin clignote brièvement une fois toutes les 3 minutes. (Fig. 8) Tableau 5 Etat de la lampe La puissance résiduelle de la batterie Plus de 80% 60%–80% 40%–60% 20%–40% Moins de 20% Le témoin lumineux de puissance batterie résiduelle peut s’allumer diff éremment selon la température ambiante et les caractéristiques de la batterie. Utilisez donc ce tableau comme référence. Témoin lumineux de puissance batterie résiduelle Appuyez sur l’interrupteur pour allumer le voyant à DEL Fig. 8 REMARQUE
Lorsque vous utilisez une batterie Multi-volt, veuillez-vous référer au témoin lumineux de la batterie pour connaître la puissance restante de la batterie.
Ne donnez pas de choc violent au panneau de commutation et ne le cassez pas. Cela peut provoquer des défaillances.
2. Mise en marche de la lampe

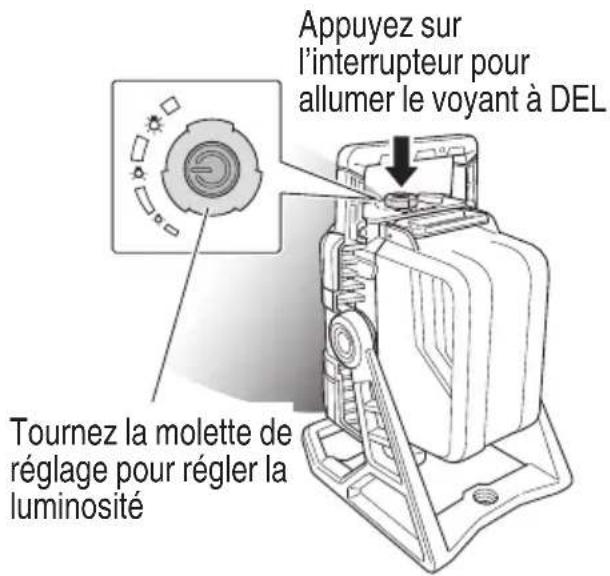

Appuyez sur l’interrupteur pour allumer la lampe. Utilisez la molette de réglage qui entoure l’interrupteur pour régler la luminosité. Lorsque la luminosité atteint le maximum (4000 lm) ou le minimum (700 lm), le voyant clignote brièvement deux fois. (Fig. 9) Tournez la molette de réglage pour régler la luminosité Appuyez sur l’interrupteur pour allumer le voyant à DEL Fig. 9
3. Changement de l’angle de la lumière

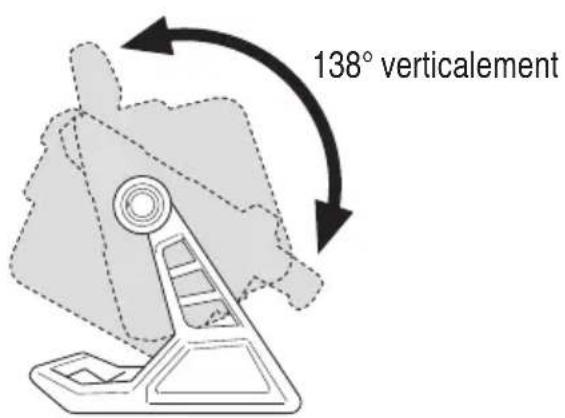

L’angle vertical peut être changé de 138° (120° vers le haut et 18° vers le bas). (Fig. 10) 138° verticalement Fig. 10
Français 00BookUB18DCNA.indb3100BookUB18DCNA.indb31 2022/01/1713:42:582022/01/1713:42:584. Montage sur un mur pour utilisation La lampe de travail peut être utilisée avec son corps fi xé au mur au moyen du trou à crochet pour suspension au mur. (Fig. 11) Vissez une vis à bois, etc., dans le mur avec la tête de la vis dépassant, puis accrochez-y la lampe de travail de sorte que la vis passe dans la rainure du trou à crochet pour suspension au mur. Vis à bois Trou à crochet pour suspension au mur Fig. 11
5. Fixation à un trépied

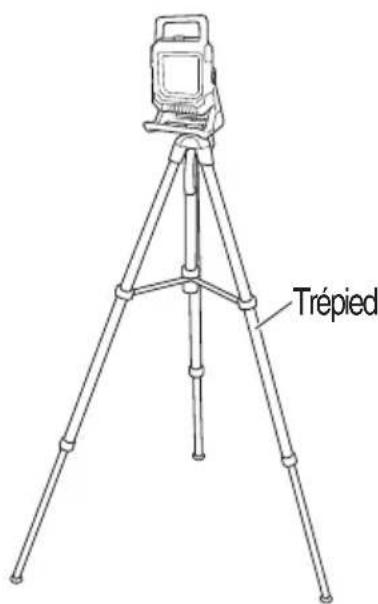

La lampe de travail peut être fi xée à un trépied au moyen du trou de vis pour trépied (5/8-UNC). (Fig. 12) Trépied Fig. 12 REMARQUE Quand vous utilisez un trépied, assurez-vous qu’il est stable afi n qu’il ne tombe pas.
6. Chargement du dispositif USB
Avant l’utilisation, vérifi ez que le câble USB ne soit pas défectueux ni endommagé. L’utilisation d’un câble USB défectueux ou endommagé peut provoquer des émissions de fumée ou un départ d’incendie.

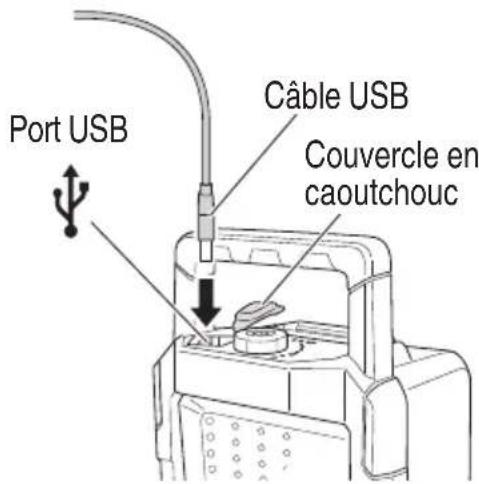

Lorsque le produit n’est pas utilisé, couvrir le port USB avec le cache en caoutchouc. L’accumulation de poussière, etc. dans le port USB peut provoquer des émissions de fumée ou un départ d’incendie. Ouvrez le couvercle en caoutchouc du port USB et branchez fermement un câble USB en vente dans le commerce dans le port USB. (Fig. 13) Port USB Câble USB Couvercle en caoutchouc Fig. 13 REMARQUE
Si la batterie restante est faible, la sortie USB est automatiquement arrêtée et la lampe de travail ne peut pas charger les périphériques USB.
Les durées de charge dépendent du type de périphériques USB utilisé.
Ne pas utiliser à d’autres fi ns que le chargement d’un périphérique USB.
Il peut s’avérer impossible de charger certains types de périphériques USB.
Français 00BookUB18DCNA.indb3200BookUB18DCNA.indb32 2022/01/1713:42:582022/01/1713:42:58ENTRETIEN ET INSPECTION AVERTISSEMENT Si vous prévoyez ne pas utiliser la lampe de travail pendant une longue période, pour un entretien, une inspection ou un rangement, veillez à mettre l’interrupteur sur Arrêt et à retirer la batterie.
Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérifi er qu’elles sont serrées à fond. AVERTISSEMENT L’utilisation de cette lampe de travail avec des vis mal serrées s’avère extrêmement dangereuse.
2. Vérifi er s’il y a de la poussière.
Enlever la poussière avec un chiff on doux ou un chiff on humecté d’eau savonneuse. Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.
3. Inspection des bornes (outil et batterie)
Assurez-vous qu'il n'y a pas de copeaux ou de poussières accumulés sur les bornes. À l’occasion, vérifi er avant, pendant et après le fonctionnement. PRECAUTION Retirez tous les copeaux ou la poussière qui se sont accumulés sur les bornes. Le non-respect de cette consigne pourrait provoquer un dysfonctionnement.
4. Mise au rebut d’une batterie usée
AVERTISSEMENT Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d’exploser si elle est incinérée. La batterie est recyclable. Lorsqu’elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifi er auprès de son service de ramassage d’ordures les options de recyclage et la procédure correcte de mise au rebut.
Ranger dans un lieu dont la température est inférieure à 104°F (40°C), et hors de portée des enfants. REMARQUE Stockage des batteries au lithium-ion Assurez-vous que les batteries au lithium-ion ont été entièrement chargées avant de les stocker. Le stockage prolongé (3 mois ou plus) de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d’autonomie des batteries alors incapables de tenir une charge. Si la durée d’autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérez la batterie en fi n de vie et procurez-vous en une neuve.
6. Entretien et réparation
Toute lampe de travail de qualité aura à un moment ou un autre besoin d’une réparation ou du remplacement d’une pièce en raison de l’usure normale de l’appareil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être eff ectués uniquement par UN CENTRE DE SERVICE metabo HPT AUTORISÉ. PRECAUTION Lors de l’utilisation et de l’entretien d'une lampe de travail, respectez les règlements et les normes de sécurité en vigueur dans le pays en question.
Français 00BookUB18DCNA.indb3300BookUB18DCNA.indb33 2022/01/1713:42:582022/01/1713:42:58Avis important sur les batteries pour outils électriques sans fi l metabo HPT Toujours utiliser une de nos batteries originales spécifi ées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s’il est utilisé avec une batterie autre que celle que nous avons spécifi é, ou encore si la batterie est démontée et modifi ée (par exemple, le démontage et remplacement des cellules ou autres composants internes). ACCESSOIRES AVERTISSEMENT Utilisez TOUJOURS uniquement des pièces de rechange et des accessoires metabo HPT. N’utilisez JAMAIS des pièces de rechange ou des accessoires qui ne sont pas prévus pour cette lampe de travail. En cas de doute, contactez metabo HPT pour savoir si une pièce de rechange ou un accessoire spécifi que peut être utilisé(e) en toute sécurité avec votre lampe de travail. L’utilisation de toute autre pièce annexe ou accessoire peut être dangereuse et peut causer des blessures ou des dommages mécaniques REMARQUE Les accessoires sont sujets à changement sans obligation de la part de metabo HPT. ACCESSOIRES STANDARD UB18DC (NN) La batterie, le chargeur de batterie et le couvercle de la batterie ne sont pas inclus.
