Verona ZVNE42BG - Hotte Zephyr - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hotte décorative murale, moteur puissant, éclairage LED, niveaux de puissance réglables.
Dimensions	Largeur : 42 pouces (106,68 cm), profondeur : 19,75 pouces (50,17 cm), hauteur : 9 pouces (22,86 cm).
Capacité d'aspiration	Jusqu'à 600 CFM (pieds cubes par minute).
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle.
Utilisation	Conçue pour éliminer les odeurs et les fumées de cuisson, facile à utiliser avec des commandes tactiles.
Maintenance	Nettoyage régulier des filtres, remplacement des ampoules LED si nécessaire.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité en vigueur.
Informations générales	Garantie limitée, installation recommandée par un professionnel, compatible avec divers styles de cuisine.

FOIRE AUX QUESTIONS - Verona ZVNE42BG Zephyr

Comment installer la hotte Zephyr Verona ZVNE42BG?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation et de respecter les dimensions recommandées pour le montage.

Quelle est la puissance d'aspiration de la Zephyr Verona ZVNE42BG?

La puissance d'aspiration de la hotte Zephyr Verona ZVNE42BG est de 600 m³/h, ce qui la rend efficace pour éliminer les odeurs et la fumée de cuisine.

Comment nettoyer les filtres de la hotte?

Les filtres en aluminium peuvent être nettoyés au lave-vaisselle ou à la main avec de l'eau chaude savonneuse. Assurez-vous de les rincer soigneusement et de les laisser sécher avant de les remettre en place.

La hotte Zephyr Verona ZVNE42BG fait du bruit. Est-ce normal?

Un certain niveau de bruit est normal lors du fonctionnement de la hotte, surtout à des vitesses élevées. Si le bruit est excessif, vérifiez si la hotte est bien installée et si les filtres sont propres.

Quels types d'éclairages sont compatibles avec la hotte?

La Zephyr Verona ZVNE42BG est équipée d'un éclairage LED, qui est économe en énergie et offre une bonne visibilité lors de la cuisson.

Comment puis-je régler la vitesse d'aspiration?

La hotte dispose de commandes tactiles qui vous permettent de régler facilement la vitesse d'aspiration. Appuyez simplement sur le bouton correspondant à la vitesse souhaitée.

Où puis-je trouver des pièces de rechange pour la hotte?

Les pièces de rechange peuvent être commandées auprès du service client de Zephyr ou via des revendeurs agréés. Veuillez avoir le numéro de modèle à portée de main.

Comment savoir si les filtres doivent être remplacés?

Les filtres doivent être remplacés lorsque vous remarquez une diminution de l'efficacité d'aspiration ou si vous voyez des signes d'usure. Il est recommandé de les vérifier tous les 6 mois.

La hotte ne s'allume pas, que faire?

Vérifiez si la hotte est correctement branchée et si l'alimentation électrique est fonctionnelle. Si le problème persiste, consultez le manuel d'utilisateur ou contactez le service client.

Est-ce que la hotte Zephyr Verona ZVNE42BG fonctionne en mode recyclage?

Oui, la hotte peut fonctionner en mode recyclage si elle est équipée de filtres à charbon. Assurez-vous d'installer les filtres appropriés pour ce mode.

MODE D'EMPLOI Verona ZVNE42BG Zephyr

FR Guide d'utilisation, d'entretien et d'installation

FR Guide d'utilisation, d'entretien et d'installation

Consignes de sécurité 4-9

Types d'avertissements de sécurité .... 4

Sécurité générale 5-8

Opération 8

Exigences électriques 8-9

Liste de matériel 10

Instructions d'installation ....11-23

Feuille de calcul pour le conduit d'aération .... 11

Hauteur de montage, dégagement et gaine 12-13

Options de conduits ....14

Spécifications de la hotte ....15

Fourniture électrique ....16

Raccord de câble ....16

Montage de la hotte 17-21

Recirculation sans conduit 22

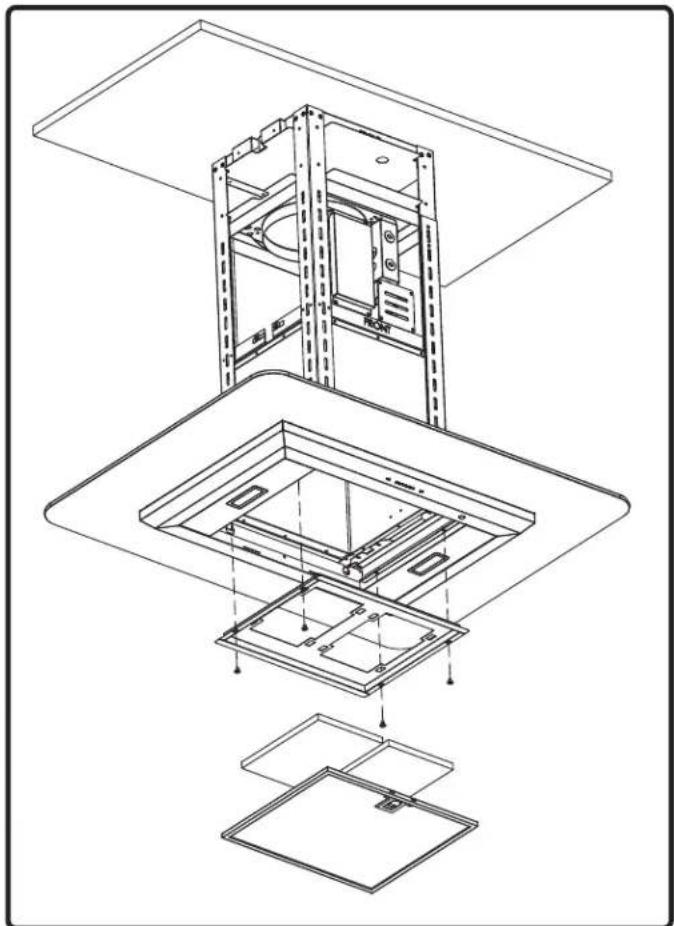

Installation du kit de recirculation 22-23

Fonctionnalités et commandes 24-25

Commandes tactiles ICON 24-25

Entretien....26-28

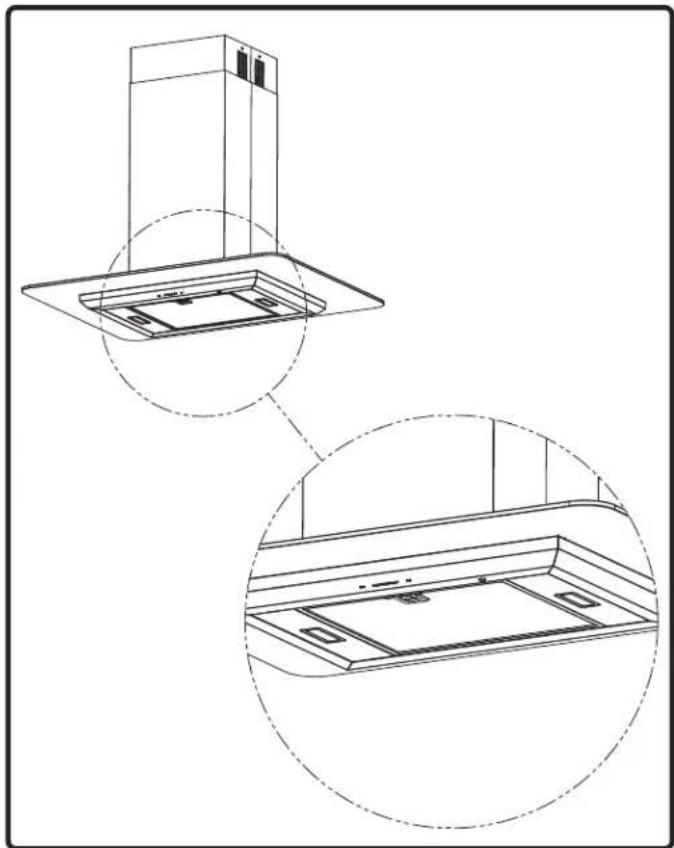

Nettoyage de la hotte et du filtre 26-27

LumiLight LED 28

Conversion ACT™ 29-30

Technologie de contrôle du flux d'air (ACT™) 29

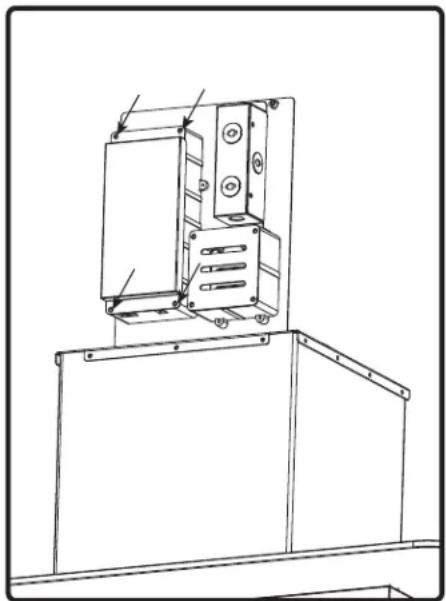

Activer ACT™ 30

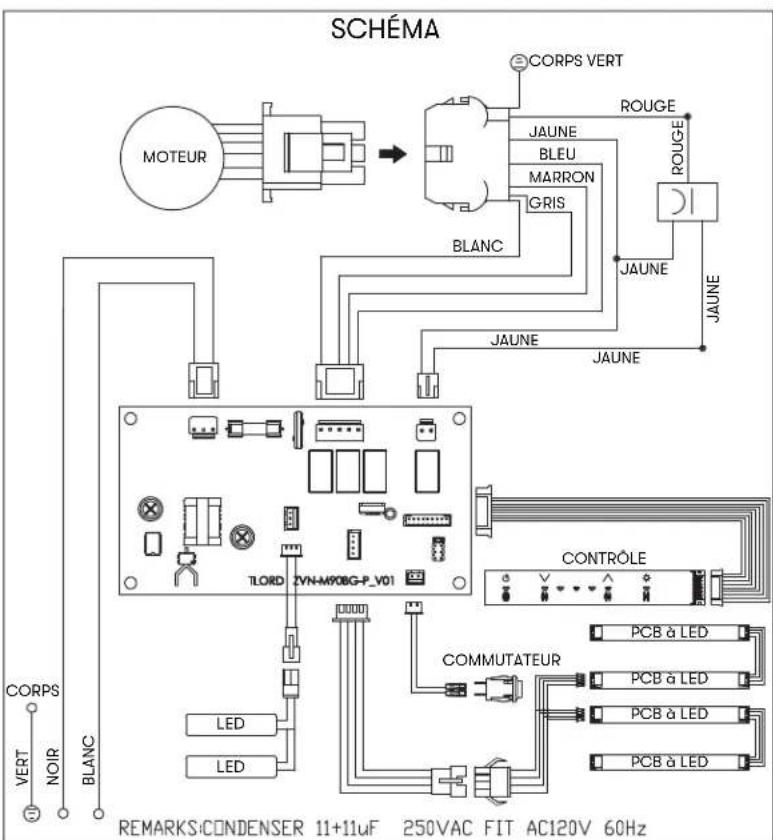

Schéma de câblage 31

Dépannage 32-33

Liste des pièces et accessoires .... 34

Remarques 35-36

Garantie limitée 37

Enregistrement du produit 38

Votre sécurité et celle des gens qui vous entourent sont très importantes.

Ce manuel contient de nombreux messages de sécurité relatifs à votre appareil. Lisez tous les messages et conformez-vous-y en tout temps.

Voici le symbole d'alerte à la sécurité. Ce symbole vous informe de possibles dangers qui pourraient entraîner de graves lésions corporelles ou la mort. Tous les messages de sécurité suivent le symbole d'alerte à la sécurité et comportent les mots « DANGER », « AVERTISSEMENT » ou « ATTENTION ».

DANGER

Le mot « danger » signifie que le fait de ne pas tenir compte de l'énoncé de sécurité peut entraîner une blessure grave ou la mort.

AVERTISSEMENT

Le mot « avertissement » signifie que le fait de ne pas tenir compte de l'énoncé de sécurité peut entraîner des dommages importants au produit, une lésion corporelle grave ou la mort.

ATTENTION

Le mot « attention » signifie que le fait de ne pas tenir compte de l'énoncé de sécurité peut entraîner une lésion corporelle mineure ou modérée, ou encore des dommages au produit ou à la propriété.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Sécurité générale

ATTENTION

Pour réduire le risque d'incendie ou de choc électrique, n'utilisez pas ce ventilateur avec un dispositif de commande à semi-conducteurs.

ATTENTION

AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES AUX PERSONNES, RESPECTEZ LES SUIVANTS:

a) N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant.
b) Avant l'entretien ou le nettoyage de l'unité, coupez l'alimentation au panneau de service et verrouillez les moyens de déconnexion de service pour éviter toute mise sous tension accidentelle. Lorsque le moyen de déconnexion de service ne peut pas être verrouillé, fixez solidement un dispositif d'avertissement bien visible, tel qu'une étiquette, au panneau de service.

AVERTISSEMENT

Pour Une Ventilation Générale Uniquement. Ne Pas Utiliser Pour Évacuer Des Matières Et Des Vapeurs Dangereuses Ou Explosives. Soyez prudent lorsque vous utilisez des produits de nettoyage pour détergents. Convient pour une utilisation dans la zone de cuisson domestique.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

ATTENTION

AVERTISSEMENT - POUR RÉDUIRE LE RISQUE D'INCENDIE DE GRAISSE SUR LE HAUT DE CUISINIÈRE:

a) Ne laissez jamais les unités de surface sans surveillance à des réglages élevés. Les débordements provoquent de la fumée et des débordements graisseux qui peuvent s'enflammer. Chauffer les huiles lentement à des réglages faibles ou moyens.
b) Allumez toujours la hotte lorsque vous cuisinez à feu vif ou lorsque vous flambez des aliments. (c'est-à-dire Crêpes Suzette, Cerises Jubilee, Boeuf au Poivre Flambé »).
c) Nettoyez fréquemment les ventilateurs de ventilation. La graisse ne doit pas s'accumuler sur le ventilateur ou le filtre.
d) Utilisez une taille de casserole appropriée. Utilisez toujours des ustensiles de cuisine adaptés à la taille de l'élément de surface.

ATTENTION

AVERTISSEMENT - POUR RÉDUIRE LE RISQUE DE BLESSURE DES PERSONNES EN CAS D'INCENDIE DE GRAISSE SUR LE HAUT DE LA CUISINIÈRE, RESPECTEZ CE QUI SUIT ^a :

a) DES FLAMMES PLUS INTELLIGENTES avec un couvercle bien ajusté, une plaque à biscuits ou un plateau en métal, puis éteignez le brûleur. FAITES ATTENTION À ÉVITER LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER ET APPELER LE DÉPARTEMENT DES INCENDIES.
b) NE JAMAIS RAMASSER UNE PLAQUE ENFLAMME - Vous pourriez être brûlé.
c) N'UTILISEZ PAS D'EAU, ni de torchons ou de serviettes humides - une violente explosion de vapeur en résultera.
d) Utilisez un extincteur UNIQUEMENT si:

1) Vous savez que vous possédez un extincteur de classe ABC et vous savez déjà comment l'utiliser.
2) Le feu est petit et contenu dans la zone où il a commencé.
3) Le service d'incendie est appelé.
4) Vous pouvez combattre le feu dos à une sortie

^a Basé sur “Kitchen Firesafety Tips” publié par la NFPA.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

ATTENTION

AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURES AUX PERSONNES, RESPECTEZ CE QUI SUIT:

a) Les travaux d'installation et le câblage électrique doivent être effectués par des personnes qualifiées conformément à tous les codes et normes applicables, y compris la construction résistant au feu.
b) Une quantité d'air suffisante est nécessaire pour une combustion et une évacuation correctes des gaz par le conduit de fumée (cheminée) de l'équipement à combustible pour empêcher le refoulement. Suivez les directives et les normes de sécurité du fabricant de l'équipement de chauffage, telles que celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les autorités locales du code.
c) Lorsque vous coupez ou percez dans un mur ou un plafond, n'endommagez pas le câblage électrique et les autres services publics cachés.
d) Les ventilateurs à conduit doivent toujours être ventilés vers l'extérieur.
e) Si cet appareil doit être installé au-dessus d'une baignoire ou d'une douche, il doit être marqué comme approprié pour l'application et être connecté à un circuit de dérivation protégé par un disjoncteur de fuite à la terre (GFCI).

ATTENTION

AVERTISSEMENT POUR RÉDUIRE LES RISQUES D'INCENDIE, UTILISEZ UNIQUEMENT DES CONDUITS MÉTALLIQUES.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT

Pour réduire les risques d'incendie et pour évacuer correctement l'air extérieur, ne pas évacuer l'air évacué dans les espaces à l'intérieur des murs, plafonds, greniers, vides sanitaires ou garages.

▶ Ne pas utiliser sur un gril extérieur.
Pour une utilisation en intérieur uniquement.

Opération

Laissez toujours les grilles de sécurité et les filtres en place. Sans ces composants, les soufflantes en fonctionnement pourraient s'accrocher aux cheveux, aux doigts et aux vêtements amples.
Le fabricant décline toute responsabilité en cas de non-respect des instructions données ici pour l'installation, la maintenance et l'utilisation appropriée du produit. Le fabricant décline en outre toute responsabilité en cas de blessure due à une négligence et la garantie de l'unité expire automatiquement en raison d'un mauvais entretien.

REMARQUE: veuillez consulter www.zephyronline.com pour les révisions avant d'effectuer tout travail personnalisé.

Exigences électriques

Important:

Respectez tous les codes et ordonnances en vigueur.

Il est de la responsabilité du client d'en prendre connaissance ci-dessous:

Pour contacter un installateur électrique qualifié.

Pour garantir que l'installation électrique est adéquate et conforme au National Electrical Code, ANSI / NFPA 70 dernière édition * ou aux normes CSA C22.1-94, Code canadien de l'électricité, partie 1 et C22.2 No.0-M91 - dernière édition ** et tous les codes et ordonnances locaux.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Si les codes le permettent et qu'un fil de terre séparé est utilisé, il est recommandé qu'un électricien qualifié détermine que le chemin de terre est adéquat.
▶ Ne pas mettre à la terre un tuyau de gaz.
Vérifiez auprès d'un électricien qualifié si vous n'êtes pas sûr que la hotte est correctement mise à la terre.
▶ Ne pas avoir de fusible dans le circuit neutre ou de terre.
Cet appareil nécessite une alimentation électrique de 120 V à 60 Hz et est connecté à un circuit de dérivation individuel correctement mis à la terre protégé par un disjoncteur de 15 ou 20 ampères ou un fusible temporisé. Le câblage doit être à 2 fils avec mise à la terre. Veuillez également vous référer au schéma électrique du produit.
Un connecteur de verrouillage de câble (non fourni) peut également être requis par les codes locaux. Vérifiez les exigences locales, achetez et installez le connecteur approprié si nécessaire.

Prop. 65 Avertissement pour les résidents de Californie: Ce produit peut contenir des produits chimiques reconnus par l'État de Californie comme pouvant provoquer le cancer, des malformations congénitales ou d'autres troubles de la reproduction.

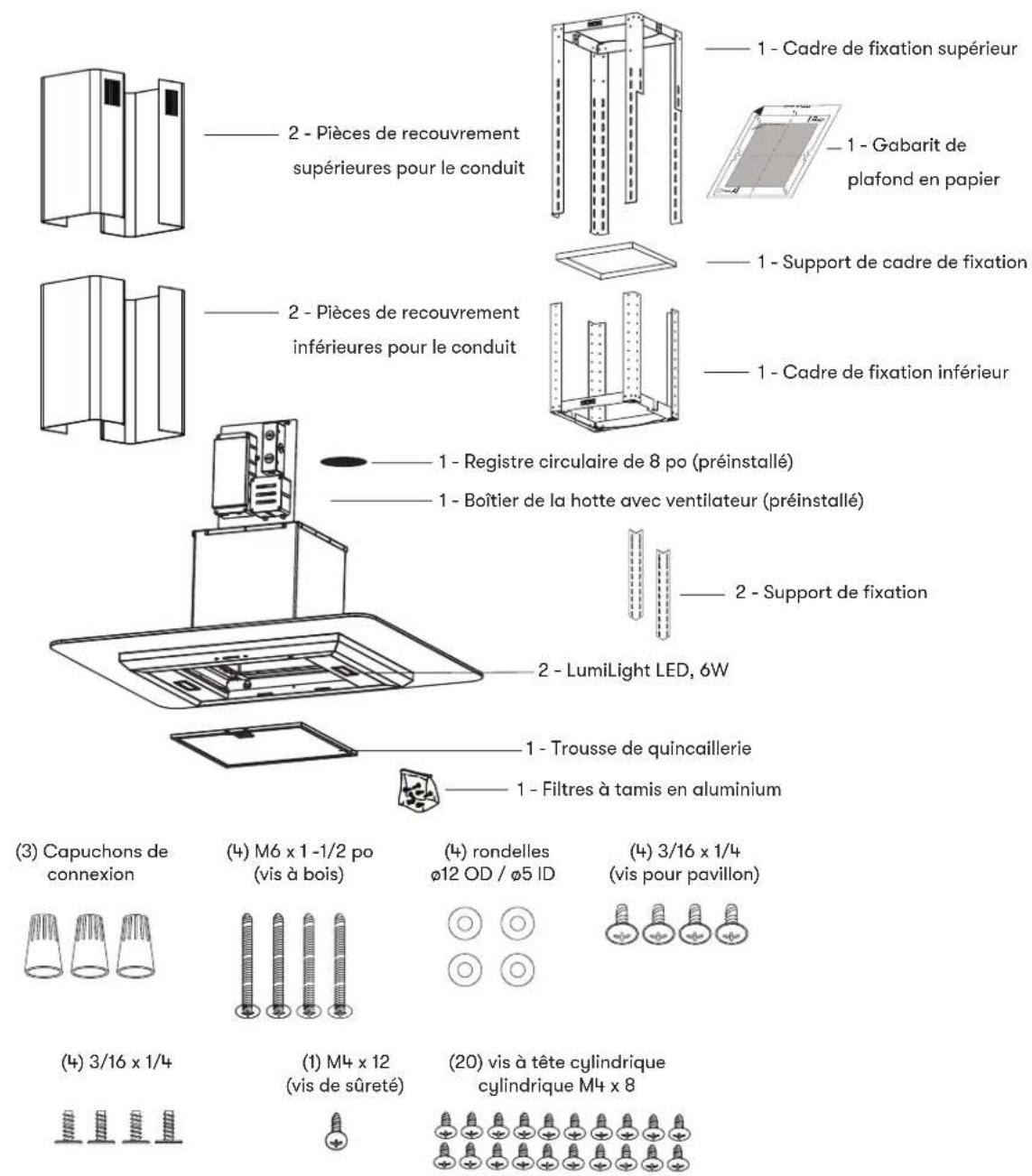

Pièces fournies

(3) Capuchons de connexion (4) M6 x 1 -1/2 po (vis à bois) (4) 3/16 x 1/4 (1) M4 x 12 (vis de sûreté) (20) vis à tête cylindrique cylindrique M4 x 8 (4) rondelles φ12 OD / φ5 ID (4) 3/16 x 1/4 (vis pour pavillon) (2) LumiLight LED, 6W 1 - Registre circulaire de 8 po (préinstallé) 1 - Boîtier de la hotte avec ventilateur (préinstallé) 1 - Cadre de fixation supérieur 1 - Support de cadre de fixation 1 - Cadre de fixation inférieur 1 - Padre de fixation supérieur 1 - Padre de fixation inférieur 1 - Padre de fixation supérieur 1 - Padre de fixation inférieur 1 - Padre de fixation inférieur 1 - Padre de fixation inférieur 1 - Padre de fixation inférieur 1 - Padre de fixation inférieur 1 - Padre de fixation inférieur 1 - Padre de fixation inférieur 1 - Padre de fixation inférieur 1 - Padre de fixation inférieur 1 - Padre de fixation inférieur 1 - Padre de fixation inférieur 1 - Padre de fixation inférieur

Pièces non fournies

Conduits, conduits et tous les outils d'installation

Raccord de câble (si requis par les codes locaux)

Kit d'extension de couvercle de conduit

Kit de recirculation

Feuille de calcul pour le conduit d'aération

Pièces de conduit		Longueur xNombre utilisé =	Total
	3- 1/ 4" x 10"rect., droit	1 pi x ( ) =	pi
	6", 7", 8", 10"circ., droit	1 pi x ( ) =	pi
	3- 1/ 4" x 10"rect.,coude à 90°	15 pi x ( ) =	pi
	3- 1/ 4" x 10"rect.,coude à 45°	9 pi x ( ) =	pi
	3- 1/ 4" x 10"rect.,coude platà 90°	24 pi x ( ) =	pi
	7" to 6" or8" to 7" circ.reducteurconique	25 pi x ( ) =	pi
	6", 7", 8"circ.bouchone del'air	15 pi x ( ) =	pi
	6", 7", 8", 10"circ.,coude à 90°	15 pi x ( ) =	pi
	6", 7", 8", 10"coude à 45°	9 pi x ( ) =	pi
Sous-total - colonne 1=			pi

Longueur maximale du conduit d'aération :
Pour un mouvement d'air convenable, la longueur totale d'un conduit d'aération ne devrait pas compter plus que l'équivalent de 150 pieds.

Pièces de conduit		Longueur xNombre utilisé =	Total
	6" circ. àrect. de3-1/4" x 10"	5 pi x ( ) =	pi
	6" circ. àrect. de3-1/4" x 10",coude à 90°	20 pi x ( ) =	pi
	6" circ. àrect. de3-1/4" x 10"	1 pi x ( ) =	pi
	6" circ. àrect. de3-1/4" x 10",coude à 90°	16 pi x ( ) =	pi
	7" circ. àrect. de3-1/4" x 10"	8 pi x ( ) =	pi
	7" circ. àrect. de3-1/4" x 10",coude à 90°	23 pi x ( ) =	pi
	3-1/4" x 10"embout muralrect./registre	30 pi x ( ) =	pi
	6", 7", 8", 10"emboutmuralcirc./registre	30 pi x ( ) =	pi
	6", 7", 8", 10"chapeau detoiture circ.	30 pi x ( ) =	pi
Sous-total - colonne 2 =Sous-total - colonne 1 =Total du conduit =			pi
			pi
			pi

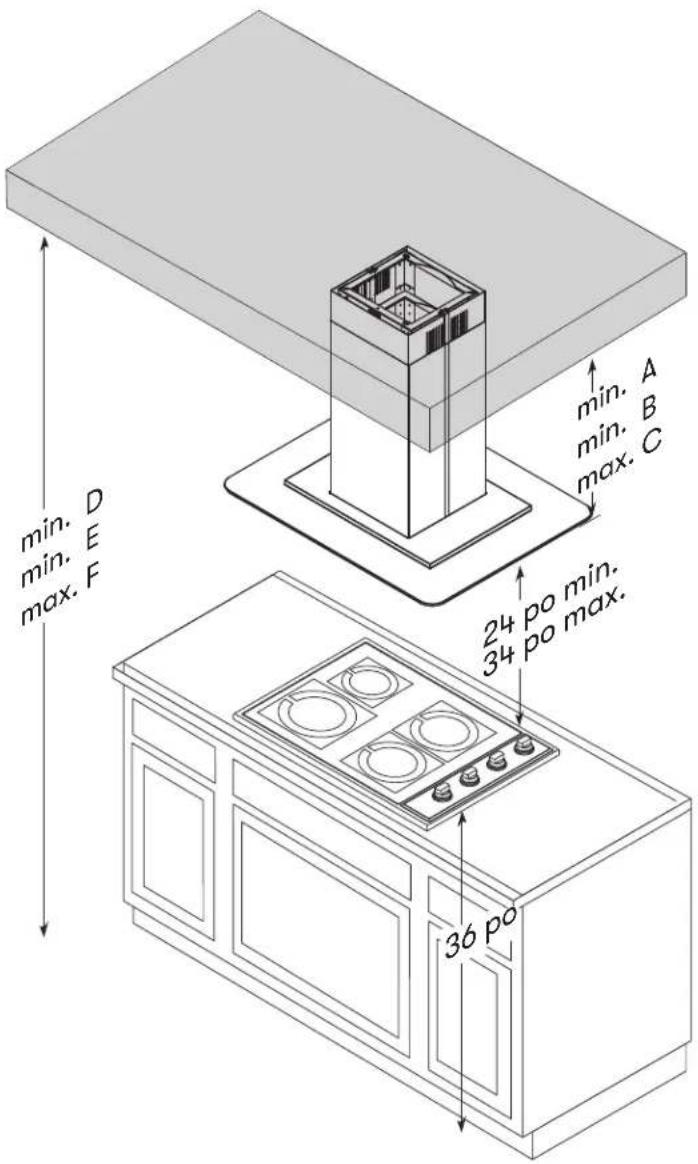

Hauteur de montage, dégagement et gaine

Hauteur de la hotte minimum avec conduit (A) minimum avec reprise d'air (B) maximum (C) Recouvrement de conduit standard 28-1/2 po/2 po 32 po/2 po 50 po/10 po 45 po+5 po 49 po 49 po 80-1/2 po 80-1/2 po Prolongement de recouvrement de conduit Hauteur de plafond minimum avec conduit (D) minimum avec reprise d'air (E) maximum (F) 88-1/2 po (7 pi 4-1/2 po) 92 po (7 pi 8 po) 120 po (10 pi) 105 po (8 pi 9 po) 109 po(9 pp1 ppb) 150-1/2 po (12 pi 6-1/2 po)

Hauteur de montage, dégagement et gaine

Un conduit rond d'au moins 8 po est recommandé pour maintenir une efficacité maximale du débit d'air.

Utilisez toujours des conduits métalliques de type rigide uniquement. Les conduits flexibles peuvent restreindre le débit d'air jusqu'à 50%.

Utilisez la feuille de calcul de calcul pour calculer le travail de gaine total (Page 11).

TOUJOURS, lorsque cela est possible, réduire le nombre de transitions et de virages. Si un long trajet de conduit est requis, augmentez la taille du conduit de 8 po à 10 po.

Si des virages ou des transitions sont nécessaires: Installer aussi loin de l'ouverture du conduit et aussi loin que possible entre les deux transitions.

La hauteur minimale de montage entre le haut de la cuisinière et le bas de la hotte ne doit pas être inférieure à 24 po.

La hauteur de montage maximale ne doit pas dépasser 34 po.

Il est important d'installer la hotte à la bonne hauteur de montage. Les hottes montées trop bas peuvent entraîner des dommages causés par la chaleur et un risque d'incendie; tandis que les hottes montées trop haut seront difficiles à atteindre et perdront leurs performances et leur efficacité.

Si disponible, reportez-vous également aux exigences de dégagement en hauteur du fabricant de la cuisinière et à la hauteur de montage recommandée de la hotte au-dessus de la cuisinière. Vérifiez toujours vos codes locaux pour toute différence.

Kit d'extension de couvercle de conduit disponible pour des hauteurs de plafond allant jusqu'à 12 pieds. Consultez la section Liste des pièces et accessoires pour obtenir le numéro de pièce et les informations de commande.

Pour les dommages liés à l'expédition et à l'installation:

Veuillez inspecter complètement l'unité pour déceler tout dommage avant l'installation. Si l'appareil est endommagé lors de l'expédition, renvoyez-le au magasin où il a été acheté pour réparation ou remplacement.
Si l'appareil est endommagé par le client, la réparation ou le remplacement est à la charge du client.
Si l'unité est endommagée par l'installateur (si autre que le client), la réparation du remplacement doit être effectuée par arrangement entre le client et l'installateur.

Options de conduits

ATTENTION

Risque d'incendie: NE JAMAIS évacuer l'air ni terminer de conduits dans des espaces entre les murs, les vides sanitaires, les plafonds, les greniers ou les garages. Tout l'échappement doit être canalisé vers l'extérieur, à moins d'utiliser l'option de recirculation.

Utilisez uniquement des conduits métalliques rigides à paroi simple.
▶ Fixez toutes les connexions avec des vis à tôle et collez tous les joints avec du ruban argenté ou du ruban adhésif.

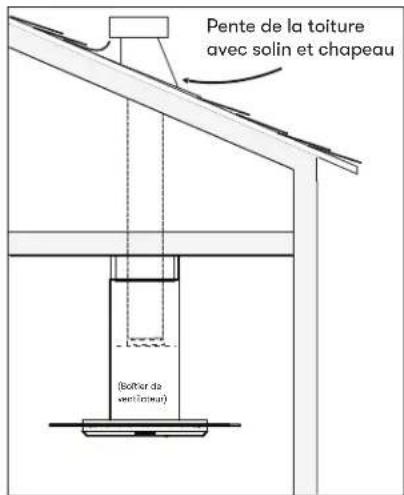

Pente de la toiture avec solin et chapeau (Boîter de ventineur)

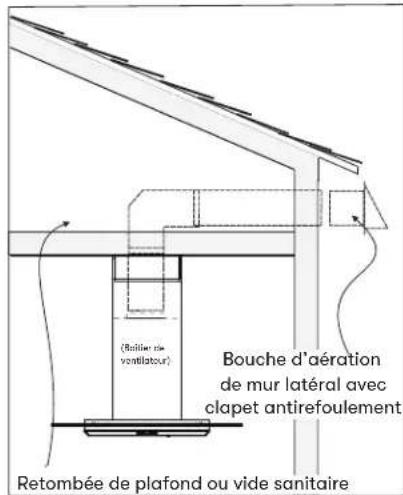

(Bouche d'aération de mur latéral avec clapet antirefoulement) Retombée de plafond ou vide sanitaire

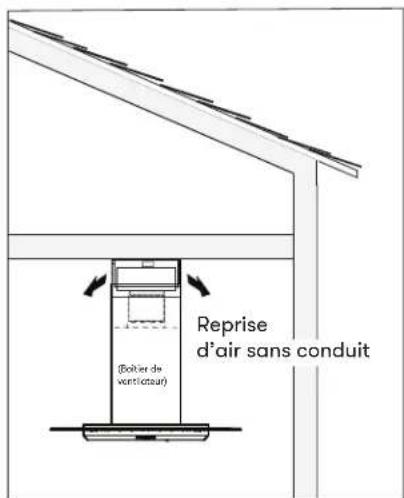

Reprise d'air sans conduit (Bolter de ventilateur)

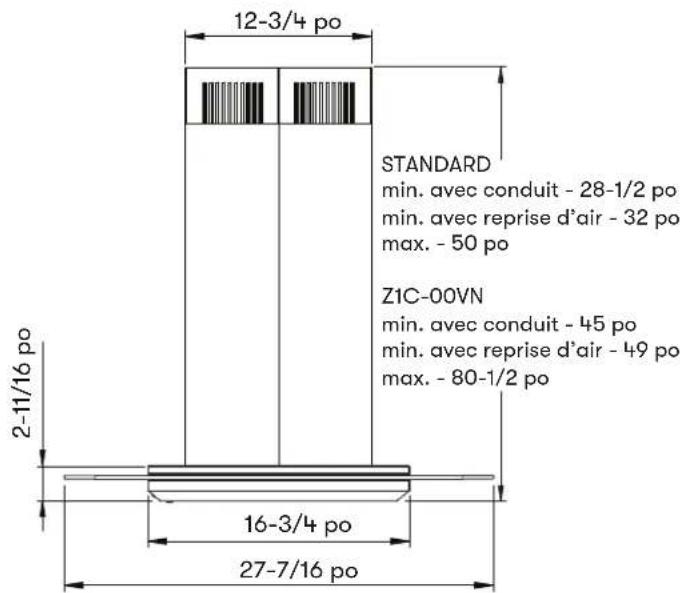

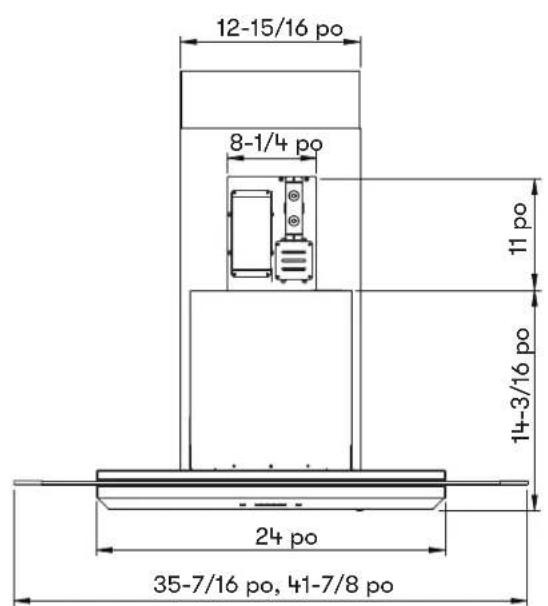

Spécifications de la hotte

12-15/16 po 8-1/4 po 11 po 14-3/16 po 24 po 35-7/16 po, 41-7/8 po

Devant

12-3/4 po STANDARD min. avec conduit - 28-1/2 po min. avec reprise d'air - 32 po max. - 50 po Z1C-00VN min. avec conduit - 45 po min. avec reprise d'air - 49 po max. - 80-1/2 po 2-11/16 po 16-3/4 po 27-7/16 po

Côté

1-1/4 po4 po L/C L/C AC In Ø7-3/4 po 2-1/16 po

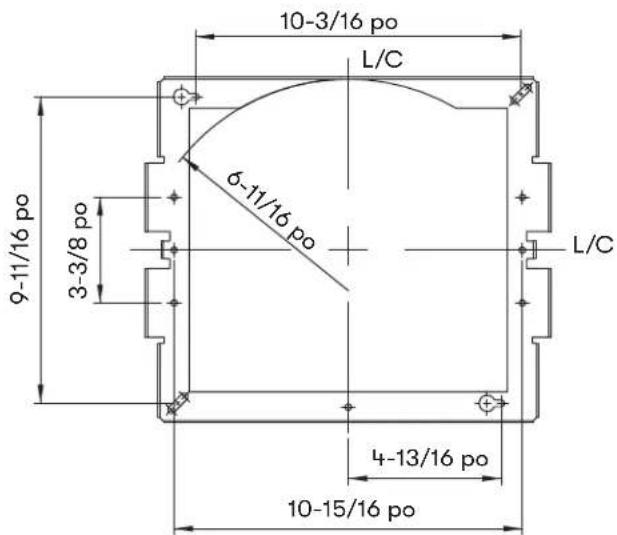

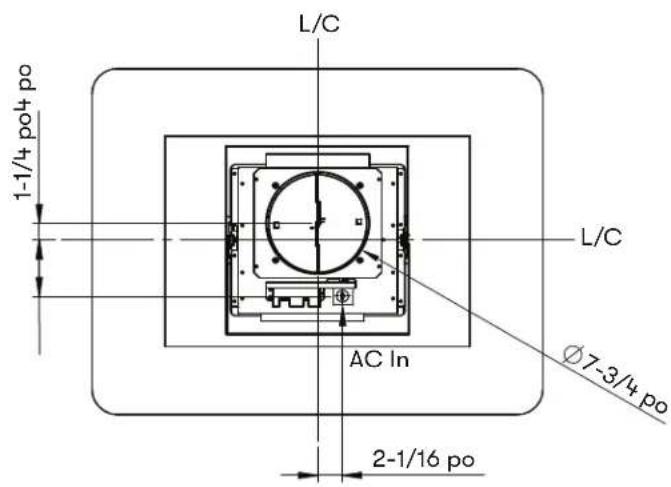

Dessus de la hotte

10-3/16 po L/C 6-11/16 po 9-11/16 po 3-3/8 po 4-13/16 po L/C 10-15/16 po

Cadre de fixation supérieur
(vue de dessus)

Fourniture électrique

ATTENTION

Le câblage électrique doit être effectué par des personnes qualifiées conformément à tous les codes et normes applicables.

Cette hotte doit être correctement mise à la terre. Coupez l'alimentation électrique à l'entrée de service avant le câblage.

Pour votre sécurité personnelle, retirez le fusible de la maison ou ouvrez le disjoncteur avant de commencer l'installation. N'utilisez pas de rallonge ni de fiche d'adaptateur avec cet appareil.

Suivez les codes électriques nationaux ou les codes et règlements locaux en vigueur.

Cet appareil nécessite une alimentation électrique de 120 V 60 Hz et est connecté à un circuit de dérivation individuel correctement mis à la terre, protégé par un disjoncteur de 15 ou 20 ampères ou un fusible temporisé. Le câblage doit être à 2 fils avec terre. Veuillez également vous référer au schéma électrique étiqueté sur le produit.

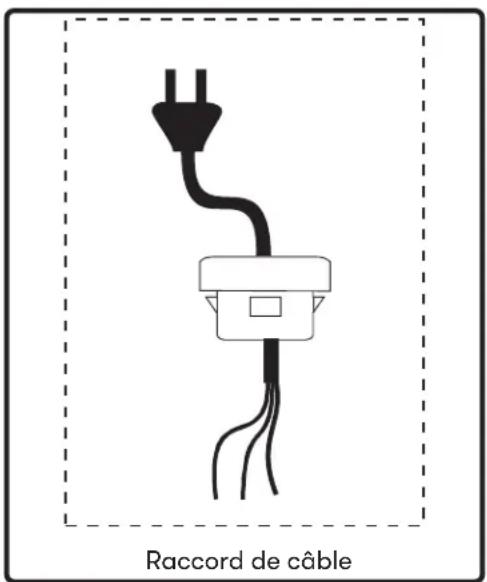

Raccord de câble

Un connecteur de verrouillage de câble (non fourni) peut être requis par les codes locaux. Vérifiez les exigences et les codes locaux, achetez et installez le connecteur approprié si nécessaire. (FIG. A)

Raccord de câble

FIG. A

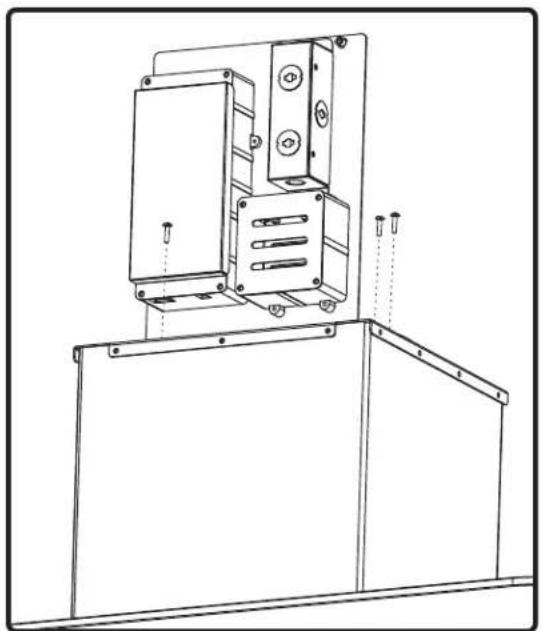

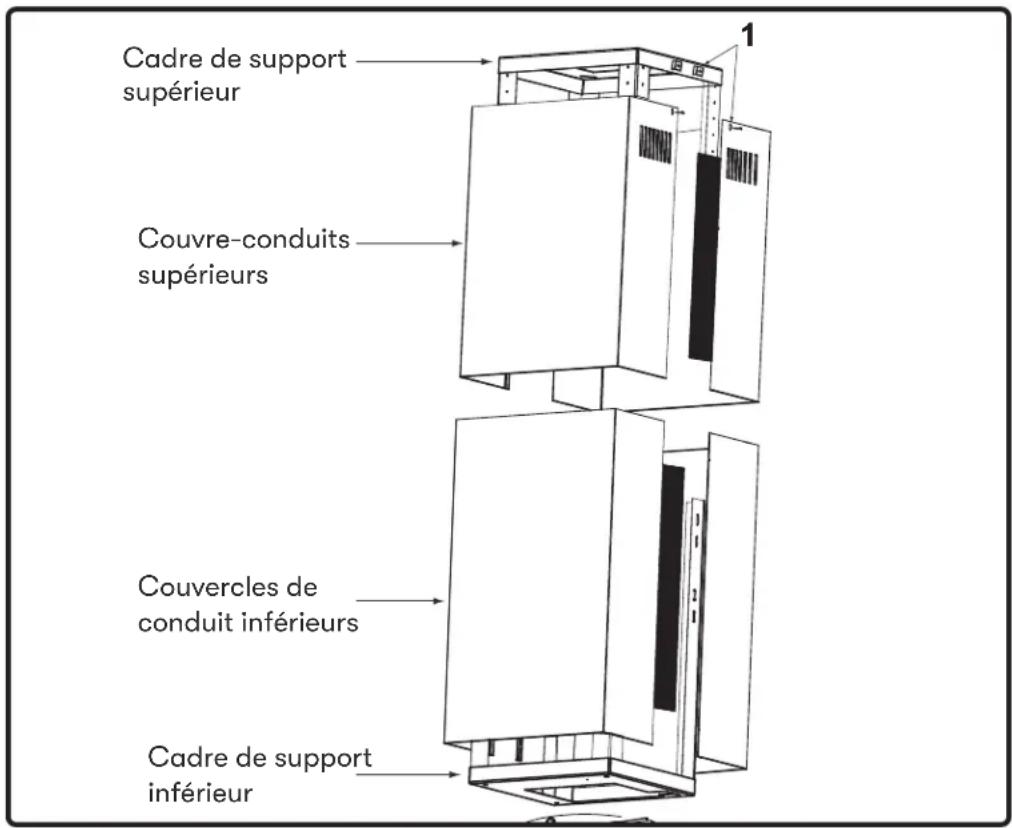

Montage de la hotte

ATTENTION

La hotte est destinée à être montée sur un plafond fini.

Préparation du plafond

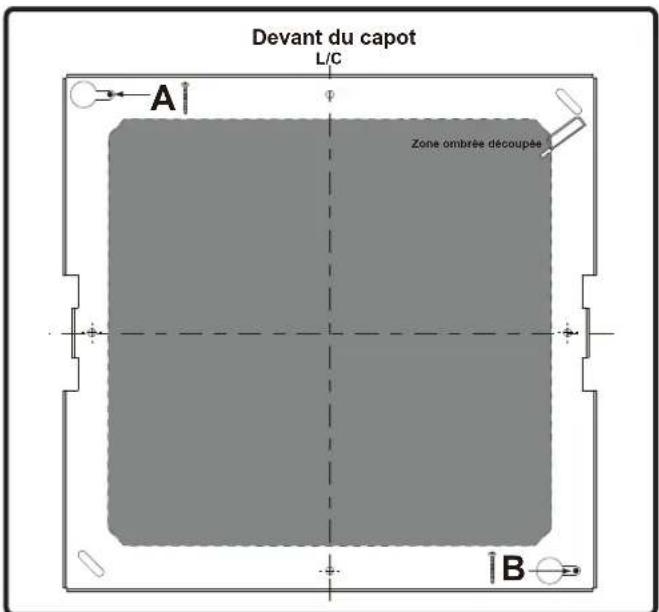

1. Déterminez l'emplacement de montage de la hotte et collez temporairement le gabarit en papier (inclus avec la hotte) au plafond.
2. Découpez la zone ombrée interne du gabarit pour permettre le passage des conduits et de l'électricité.
3. Ajouter des blocs de bois (min. 2 po x 4 po) sur les solives de plafond pour renforcer le plafond au-dessus de la cloison sèche. (FIG. C1).
4. Fixez (2) vis à bois de 1-1/2 po aux points A et B du gabarit en papier (FIG. B). Ne serrez pas complètement les vis, laissez environ 1/4 po exposé.

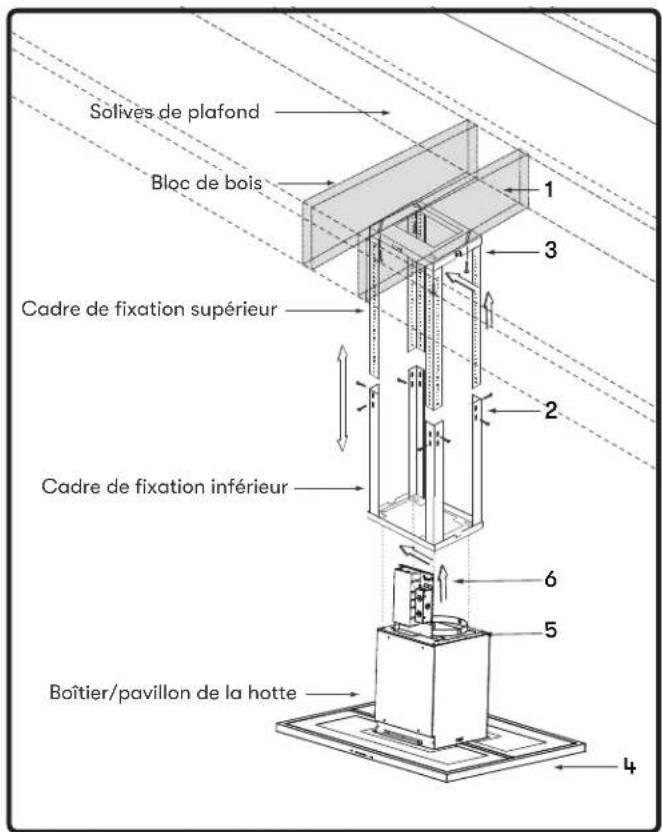

Préparation de la hotte

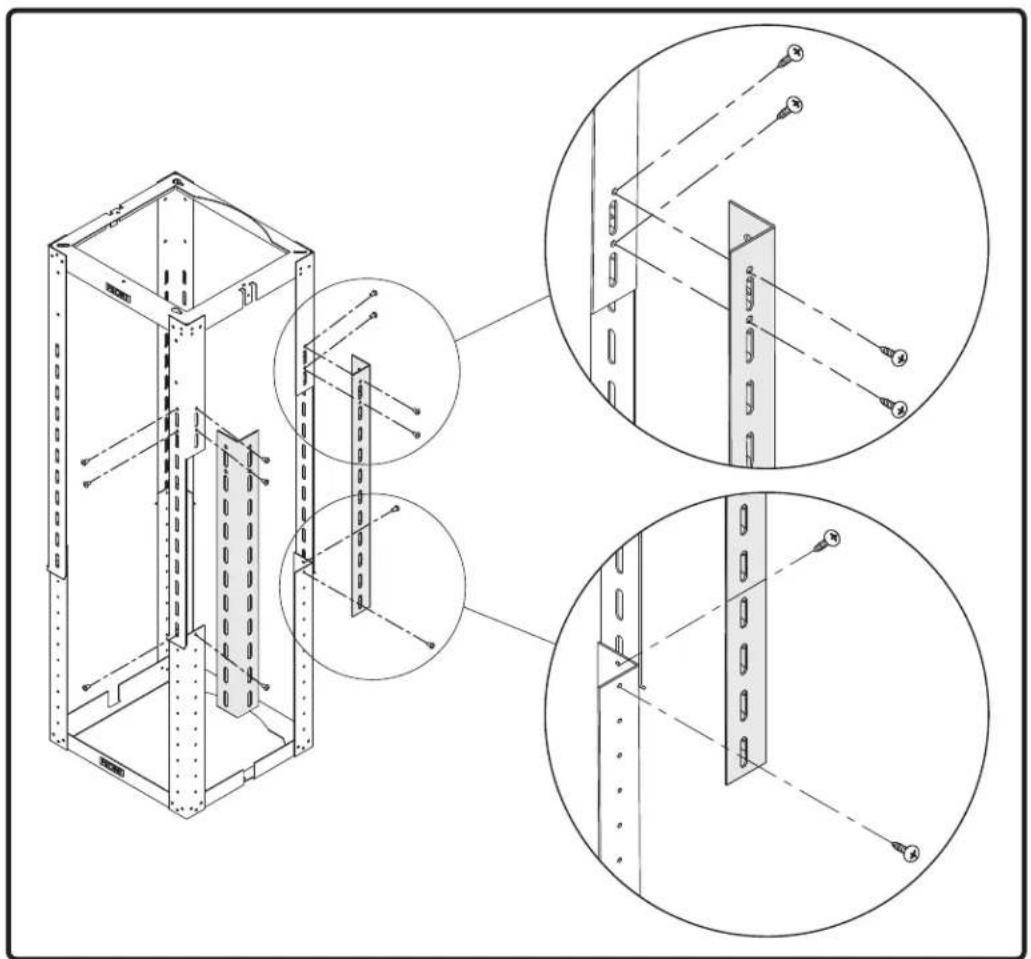

1. Retirez les vis fixant ensemble les cadres de support supérieur et inférieur.

2. Ajustez le cadre de support pour s'adapter à la hauteur de hotte souhaitée et réassemblez le cadre à l'aide des vis précédemment retirées (2 vis pour chaque bras de cadre de support). (FIG C2).

Devant du capot L/C A Zone ombrée découpée B

FIG. B

Solives de plafond Bloc de bois Cadre de fixation supérieur Cadre de fixation inférieur Boîtier/pavillon de la hotte 1 2 3 4 5 6

FIG. C

Montage de la hotte

1. Les hauteurs de hotte entre 40 po et 50 po nécessitent que des supports latéraux soient installés sur les deux bras coupés du cadre de support supérieur et leurs bras de cadre de support inférieurs correspondants.Installez les supports latéraux à l'aide de (12) vis à tôle M4 x 8 illustrées à la FIG. D.
2. Les hauteurs de hotte comprises entre 45 po et 50 po nécessitent l'installation d'un support carré à l'intérieur du cadre de support. Installez le support carré sur les bras supérieurs du cadre de support à l'aide de (8) vis à tôle M4 x 8. (FIG. E1) Les bras du cadre de support supérieur dépassent le support du cadre de support inférieur avec des hauteurs de capot plus courtes. (FIG. E2).
3. Soulevez l'ensemble du cadre de support jusqu'au plafond en vous assurant que le mot «avant» sur le cadre de support supérieur fait face à l'avant de la hotte où les commandes seront situées (FIG. F). Les trous de serrure sur le cadre de support supérieur doivent couvrir les vis à bois précédemment installées dans le plafond. Faites glisser le cadre de support vers l'extrémité étroite des trous de clé pour verrouiller le cadre en place.
4. Installez les (2) dernières vis à bois de 1-1/2 po avec rondelles dans les deux coins restants du cadre de support supérieur pour le fixer au plafond. Serrez toutes les vis.

Montage de la hotte

1. Retirez le ruban fixant le support de montage de l'électronique au capot. Positionnez le support de montage de l'électronique et fixez-le au corps de la hotte à l'aide de (3) vis à tôle à tête bombée M4 x 8 comme illustré à la (FIG. G).

2. Soulevez le corps de la hotte et alignez les (4) vis de montage préinstallées sur le dessus du boîtier de la soufflante (FIG. C5 à la page 17) avec les (4) trous de clé sur le bas du cadre de support. (FIG. H) Faites glisser le capot vers l'extrémité étroite des trous de clé pour le verrouiller en place. Serrez à la main chacune des (4) vis pour fixer la hotte au bas du cadre de support. Installez une (1) vis de sécurité M4 x 12 mm dans le cadre de support inférieur pour sécuriser davantage la hotte. (FIG. H).

3. Installer des travaux électriques et des conduits. Sceller les conduits avec du ruban adhésif en aluminium.

4. Mettez la hotte sous tension, vérifiez toutes les fonctions et recherchez les fuites autour du ruban adhésif.

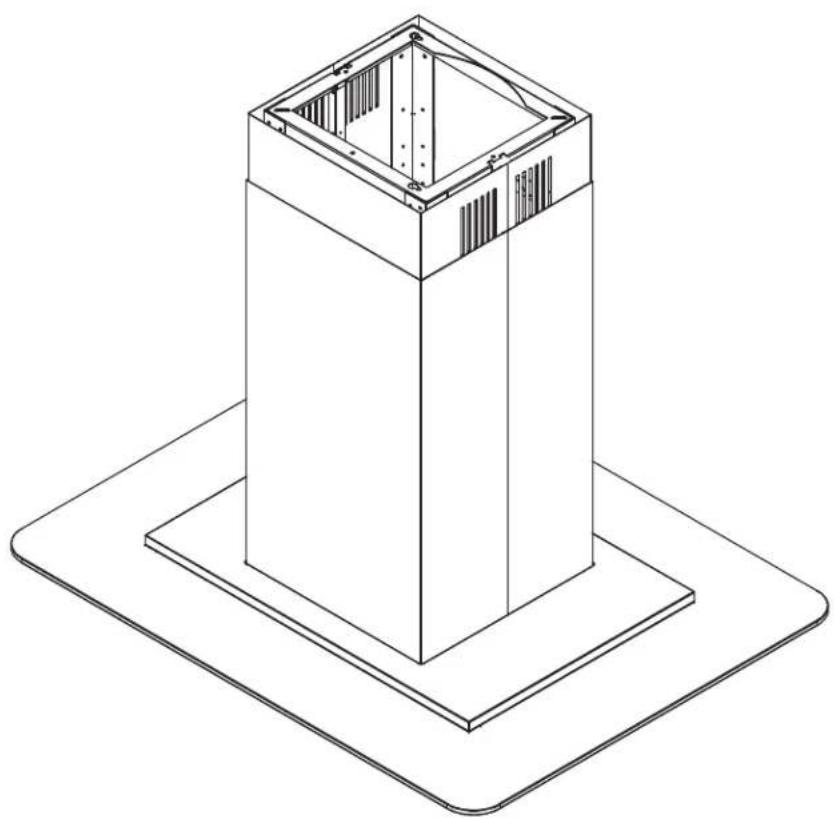

Montage de la hotte

Cadre de support supérieur Couvre-conduits supérieurs Couvercles de conduit inférieurs Cadre de support inférieur

FIG. I

1. Assemblez les couvercles de conduit supérieurs (avec les trous de persiennes) sur le cadre de support supérieur, fixez les couvercles de conduit supérieurs ensemble par des bandes magnétiques.
   REMARQUE: Si vous utilisez la hotte en mode de recirculation sans conduit, vous devez installer la plaque de dérivation d'air sur le cadre de support supérieur avant d'assembler les couvercles de conduit. Allez à la page 22 pour plus de détails.
2. Fixez les couvercles de conduit supérieurs au cadre de support supérieur à l'aide de (4) vis 3/16 x 1/4 (2 vis pour chaque couvercle de conduit supérieur). (FIG. 11).
3. Assemblez les couvercles de conduit inférieurs ensemble sur les couvercles de conduit supérieurs et fixez-les ensemble par des bandes magnétiques. Les couvercles de conduit inférieurs doivent reposer sur le dessus du corps de la hotte.

Recirculation sans conduit

La recirculation sans conduit est destinée aux applications où un conduit d'évacuation ne peut pas être installé. Une fois convertie, la hotte fonctionne comme une hotte à recirculation plutôt qu'une hotte aspirante. Les fumées et les gaz d'échappement de la cuisson sont aspirés et filtrés par un ensemble de filtres à charbon en option. L'air est ensuite purifié et remis en circulation dans la maison.

Nous recommandons de TOUJOURS évacuer l'air à l'extérieur de la maison en utilisant des conduits existants ou en installant de nouveaux conduits, si possible. La hotte est la plus efficace et la plus efficace en tant que hotte aspirante. Ce n'est que lorsque l'option d'échappement n'est pas possible que vous devriez recourir à la conversion de la hotte en hotte à recirculation.

Lorsqu'il est converti en hotte à recirculation, un ensemble de filtres à charbon est requis en plus de son ensemble de filtres métalliques standard. Commandez selon son numéro de pièce ci-dessous. Les filtres à mailles standard sont destinés à capturer les résidus de cuisson et les filtres à charbon en option aident à purifier les fumées épuisées de la cuisson pour la recirculation.

Installation du kit de recirculation (requis si aucun conduit n'est utilisé)

Le kit comprend les filtres à charbon et la plaque de dérivation d'air.

Modèle de hotte Numéro de pièce Filtres et supports par paquet
ZVN-M90BG ZRC-00VN 1
ZVN-E42BG ZRC-00VN 1

1. Achetez un kit de recirculation conformément au numéro de pièce ci-dessus.
2. Fixez la plaque de dérivation d'air au mur sous le support du couvercle de conduit. (FIG. J) Faites passer un conduit de 8 po à partir du haut de la hotte et fixez-le à la plaque de dérivation d'air. Voir le manuel inclus avec le kit de recirculation pour des instructions plus détaillées.
3. Retirez le filtre à mailles en aluminium de la hotte. Installez le support du filtre à charbon à l'intérieur de l'ouverture du filtre. Remarque: les vis pour fixer le support du filtre à charbon sont déjà préinstallées dans la hotte et doivent d'abord être retirées. Fixez les filtres à charbon sur le support de filtre à charbon. (FIG. J)

4. Réinstallez le filtre à mailles en aluminium.

5. Activer l'indicateur de changement de filtre à charbon sur le panneau de commande. (Reportez-vous aux détails à la page 25)

6. Les filtres à charbon doivent être remplacés toutes les 120 heures d'utilisation (ou environ tous les 3 à 4 mois sur la base d'une durée moyenne de 1 à 2 heures de cuisson par jour). Le microprocesseur dans les commandes une fois réglé, s'écoulera et comptera le temps d'utilisation et indiquera quand le remplacement du filtre à charbon est nécessaire toutes les 120 heures.

Remplacement des filtres à charbon

Modèle de hotte	Numéro de pièce	Quantité à commander
ZVN-M90BG Z	0F-C002 1
ZVN-E42BG Z	0F-C002 1

NE PAS LAVER LES FILTRES À CHARBON. Les filtres à charbon peuvent devoir être changés plus souvent selon les habitudes de cuisson.

① Mise en marche/Arrêt à retardement ② Choix de 5 vitesses ③ Lumières: faible / élevée / éteinte ④ Afficheur (vitesse, arrêt à retardement, nettoyage/changement des filtre

1 MISE EN MARCHE/ARRÊT À RETARDEMENT

Fonction de la touche de mise en marche

• La touche ⏻ permet d'allumer et d'éteindre toutes les fonctions de la hotte (ventilateurs et lumières).
• La hotte se rappelle la dernière vitesse et le dernier niveau d'éclairage utilisés. (Exemple : Appuyez sur la touche lorsque le ventilateur fonctionne à la vitesse 4 et que les lumières sont allumées à haute intensité. Si vous appuyez de nouveau sur la touche, le ventila teur repart à la vitesse 4 et les lumières se rallument à haute intensité.)

Fonction de la touche d'arrêt à retardement

- Lorsque le ventilateur est en cours d'utilisation, appuyez sur la touche et maintenez-la enfoncée pendant deux secondes. Le ventilateur passe à la vitesse 1 et le compte à rebours de la minuterie de l'arrêt à retardement commence.

Les DEL et s'illuminent et clignotent lentement en fonction du temps qu'il reste avant l'arrêt automatique du ventilateur et des lumières.

- Appuyez sur la touche ⚙ lorsque la fonction d'arrêt à retardement est en cours d'utilisation pour éteindre la hotte et annuler la fonction d'arrêt à retardement.

Vérification de la ACT™

- La technologie de contrôle du débit d'air permet à l'installeur d'ajuster la quantité maximale d'évacuation de pi3/min du ventilateur afin de respecter les codes et règlements en vigueur.

• Pour vérifier la quantité maximale d'évacuation de pi3/min du ventilateur :
• Lorsque la hotte est éteinte, appuyez sur la touche et maintenez-la enfoncée pendant deux secondes. Si cinq icônes de ventilateur s'illuminent, le réglage est ajusté au maximum. Si quatre icônes
  s'illuminent, le maximum est de 390 pi3/min. Si trois icônes s'illuminent, le maximum est de 290 pi3/min.

2 TOUCHE DE CHOIX DE VITESSE

Touche de réduction de vitesse du ventilateur

• Appuyez sur cette touche pour réduire la vitesse du ventilateur. 5, 4, 3, 2, 1.
• Si le ventilateur est à la vitesse 1 et que vous appuyez sur cette touche, le ventilateur s'éteint.

Touche d'augmentation de vitesse du ventilateur

- Appuyez sur cette touche pour augmenter la vitesse du ventilateur. 1, 2, 3, 4, 5.

- Si le ventilateur est éteint et que vous appuyez sur cette touche, le ventilateur s'allume à la vitesse 1.

Choix de vitesse avec ACT™ activée

- Lorsque la TCDA est activée, le nombre de vitesses du ventilateur est réduit comme suit:

- 390 pi3/min = 4 vitesses maximum

- 290 pi3/min = 3 vitesses maximum

Commandes tactiles ICON

3 TOUCHE DE CONTRÔLE DES LUMIÈRES

• Il existe deux intensités: basse et haute.
• Lorsque les lumières sont éteintes, appuyez une fois pour les allumer à faible intensité. Appuyez à nouveau pour les mettre en hauteur. Appuyez à nouveau pour les désactiver.

4 AFFICHEUR

Indicateur de remplacement des filtres à charbons (désactivé par défaut, doit être activé lors de l'utilisation du mode de recirculation d'air)

• Pour activer le rappel de remplacement des filtres à charbon :
• Lorsque la hotte est éteinte, tenez les touches ∧ et ⚙ enfoncées simultanément pendant deux secondes. Tous les indicateurs DEL s'illuminent pendant trois secondes, confirmant l'activation du rappel de remplacement des filtres à charbon.

- Pour désactiver le rappel de remplacement des filtres à charbon :

- Lorsque la hotte est éteinte, tenez les touches ∧ et ⚙ enfoncées simultanément pendant deux secondes. Tous les indicateurs DEL clignotent deux fois, confirmant la désactivation du rappel de remplacement des filtres à charbon.

- Après 120 heures d'utilisation du ventilateur, la touche ∧ clignote lentement, indiquant que les filtres à charbon doivent être remplacés.

- Pour réinitialiser - Lorsque la hotte est éteinte : tenez la touche ∧ enfoncée pendant deux secondes. Tous les indicateurs DEL clignotent deux fois, confirmant la réinitialisation de la minuterie de 120 heures.

Nettoyage de la hotte et du filtre

Entretien de surface

N'utilisez pas de détergents corrosifs, de détergents abrasifs ou de nettoyants pour four.
N'utilisez aucun produit contenant un agent de blanchiment chloré ou un produit contenant du chlorure.
N'utilisez pas de laine d'acier ou de tampons à récurer abrasifs qui pourraient rayer et endommager la surface.

Nettoyage de l'acier inoxydable

Nettoyez périodiquement avec de l'eau chaude savonneuse et un chiffon en coton propre ou un chiffon en microfibres. Frottez toujours dans le sens du grain de l'acier inoxydable. Pour éliminer les accumulations de graisse plus lourdes, utilisez un détergent dégraissant liquide.

Après le nettoyage, utilisez un produit de polissage / nettoyant pour acier inoxydable non abrasif pour polir et polir le lustre et le grain de l'acier inoxydable. Frottez toujours légèrement avec un chiffon en coton propre ou en microfibres et polissez dans le sens du grain de l'acier inoxydable.

Filtres à mailles en aluminium

Les filtres à mailles en aluminium installés par l'usine sont destinés à filtrer les résidus et les graisses de cuisson. Ils n'ont pas besoin d'être remplacés régulièrement, mais doivent être maintenus propres.

Retirer et nettoyer à la main ou au lave-vaisselle avec un détergent sans phosphate. Une décoloration du filtre peut survenir si vous utilisez des détergents phosphatés ou en raison des conditions locales de l'eau - mais cela n'affectera pas les performances du filtre. Cette décoloration n'est pas couverte par la garantie. Vaporiser un détergent dégraissant et laisser tremper s'il est très sale.

Séchez les filtres et réinstallez-les avant d'utiliser la hotte.

Retrait des filtres à mailles en aluminium (FIG.K):

1. Appuyez sur la poignée à ressort.
2. Tirez sur la poignée du filtre pour retirer le filtre.

Remplacement des filtres à mailles en aluminium

Modèle de hotte Numéro de pièce	Quantité
ZVN-M90BG 502000491
ZVN-E42BG 502000491

Pour commander des pièces, visitez-nous en ligne à http://store.zephyronline.com ou appelez-nous au 1.888.880.8368.

Dans le cas peu probable où votre LumiLight LED tombe en panne, veuillez contacter Zephyr pour commander des pièces de rechange.

Voir la page de la liste des pièces et accessoires pour les numéros de pièces et les coordonnées.

Retrait de la LED LumiLight (FIG. L):

1. Retirez le filtre à mailles en aluminium.

2. Retirez chaque panneau latéral par deux vis.

3. Retirez le panneau lumineux par deux vis.

4. Débranchez le connecteur rapide de la lumière LED.

5. Poussez les deux clips latéraux aux extrémités de la lumière LED.

6. Poussez la lumière LED à travers l'ouverture du panneau lumineux.

Poussez le clip

FIG. L

Technologie de contrôle du débit d'air (ACT™)

Certains codes locaux limitent la quantité maximale de CFM qu'une hotte de cuisinière peut déplacer. ACT™ vous permet de contrôler le CFM maximum du ventilateur de certaines hottes de cuisinière Zephyr Ventilation sans avoir besoin de kits d'air d'appoint coûteux. ACT™ permet à l'installateur de régler facilement la vitesse maximale du ventilateur à l'un des deux niveaux CFM les plus couramment spécifiés; 390 ou 290 CFM. L'utilisation d'ACT™ peut ne pas être nécessaire pour votre installation. Veuillez vérifier vos codes locaux pour les restrictions CFM.

AVERTISSEMENT

La hotte doit être débranchée de l'alimentation principale avant d'effectuer les instructions de conversion répertoriées ci-dessous. Ne pas le faire peut entraîner des blessures ou endommager le produit.

AVERTISSEMENT

Après avoir repositionné le cavalier et mis le capot sous tension, le CFM ne peut plus être changé.

Activer ACT™

Avant l'installation de la hotte, accédez au tableau de circuits imprimés en suivant les étapes ci-dessous:

1. La carte de circuit imprimé est située au-dessus du boîtier du moteur. Dévissez les (4) vis et retirez la carte de circuit imprimé du boîtier de carte de circuit imprimé illustré à la FIG. M.
   REMARQUE: Faites attention lorsque vous retirez la carte de circuit imprimé car de nombreux fils sont connectés à la carte. La déconnexion de tous les fils n'est pas nécessaire tant que vous pouvez facilement accéder aux broches de cavalier illustrées à la FIG. N.
2. Changez la position du cavalier en plastique comme illustré à la FIG. N. au maximum désiré de la soufflerie CFM. Par défaut, le CFM maximum est réglé sur 600 (position du cavalier 5-6 ou 7-8).
3. Remettez la carte de circuit imprimé sur le boîtier de la carte de circuit imprimé. Lorsque la hotte est mise en marche pour la première fois, le nouveau CFM maximum du ventilateur apparaît sur l'écran LCD pendant deux secondes. Le maximum de CFM du ventilateur peut également être affiché sur l'écran LCD en appuyant sur le bouton d'alimentation pendant trois secondes (avec le capot éteint).
4. Retirez l'autocollant CFM du ventilateur approprié inclus avec cette feuille et placez-le à l'intérieur du corps de la hotte sous l'étiquette du schéma de câblage ou dans un endroit clairement visible.
   REMARQUE: après le repositionnement du cavalier et la mise sous tension de la hotte, le CFM ne peut plus être changé. Veuillez contacter Zephyr si vous avez besoin d'une assistance supplémentaire.

DAP2_1 DAP2_2 DAPL_2 DAPL_1 LAMP FAN L FAN M FAN H AC L 8SOL AC N Carte de circuits imprimés Broches de cavaliers Cavalier de plastique 7 8 5 6 3 4 1 2 Cavalier 5-6 ou 7-8 POSITION PAR DÉFAUT Débit maximal par défaut du ventilateur 7 8 5 6 3 4 1 2 Cavalier 3-4 Débit maximal du ventilateur, 390 7 8 5 6 3 4 1 2 Cavalier 1-2 Débit maximal du ventilateur, 290

FIG. N

ZVN-M90BG

Modèle: ZVN-E42BG

Voltage: 120V 60Hz

Consommation d'énergie

Total: 435 W à 3,7 A

Lampe: LED 6W x2

Ventilateur: 420W

Verre: Max. 5 W

PROTÉGÉ THERMIQUEMENT

SCHÉMA MOTEUR CORPS VERT JAUNE BLEU MARRON GRIS BLANC ROUGE ROUGE JAUNE JAUNE TAORD ZYN-M90BG-P_V01 CONTROLLE COMMITATEUR PCB à LED PCB à LED PCB à LED PCB à LED CORPS NOIR BLANC VERT REMARKS:CONDENSER 11+11uF 250VAC FIT AC120V 60Hz

Problème possible Cause possible Solutions
Après l'installation, l'appareil ne fonctionne pas.	La source d'alimentation n'est pas allumée.	Assurez-vous que le disjoncteur et l'appareil sont sous tension.
	La ligne d'alimentation et le connecteur de verrouillage du câble ne se connectent pas correctement.	Vérifiez que la connexion électrique avec l'appareil est correctement connectée.
	Les câbles du tableau de commande ou du tableau de commande sont déconnectés.	Assurez-vous que les câblages du tableau de commande et du tableau de commande sont correctement connectés.
	Le tableau de commande ou le tableau de commande est défectueux.	Changer le tableau de commande ou le tableau de commande.
La lumière fonctionne, mais le ventilateur ne tourne pas.	Le câble du ventilateur est déconnecté.	Branchez le câble du ventilateur.
	Débris ou obstruction dans le moteur.	Retirez les débris ou l'obstruction.
	Moteur défectueux ou éventuellement grippé.	Changez le ventilateur.
	Condensateur endommagé. Changez	le condensateur.
	Le tableau de commande ou le tableau de commande est défectueux.	Changer la pièce défectueuse.
L'unité vibre. Le ventilateur	ur n'est pas fixé en place. Serrez le ventilateur en place.
	Roue de soufflante endommagée. Remplacez le ventilateur.
	Le capot n'est pas fixé en place. Vérifiez l'installation de la hotte.
L'unité siffle. Le filtre n'est	pas dans la bonne position.	Ajustez les filtres jusqu'à ce que le sifflement s'arrête.
	Les raccords des tuyaux de conduit ne sont pas scellés ou correctement connectés.	Vérifiez les connexions des conduits pour vous assurer que toutes les connexions sont correctement scellées.
Le ventilateur fonctionne, mais les lumières ne le sont pas.	Le connecteur d'éclairage LED est déconnecté.	Branchez le connecteur de lumière LED.
	Lumière LED défectueuse. Changez la lumière LED.
	Le tableau de commande ou le tableau de commande est défectueux.	Changer le tableau de commande ou le tableau de commande.
Les niveaux de vitesse du ventilateur sont identiques.	Utilisation de la mauvaise taille de conduit.	Changez le conduit à au moins 8 po ou plus.
	Le ventilateur CFM activé par ACT est réglé sur 290 ou 390 CFM.	La distinction du niveau de bruit entre certaines vitesses peut être minime lorsque le ventilateur activé ACT est réglé sur 290 ou 390 CFM.

Problème possible Cause possible Solutions

La hotte ne se vide pas correctement.	La hotte est peut-être trop haute de la table de cuisson.	Ajustez la distance entre la table de cuisson et le bas de la hotte dans les limites de 24 po et 34 po.
	Le vent des fenêtres ouvertes ou des portes ouvertes dans la zone environnante affecte la ventilation de la hotte.	Fermez toutes les fenêtres et portes pour éliminer le vent extérieur.
	Obstruction dans l'ouverture du conduit ou dans les conduits.	Retirez tout le blocage du conduit ou de l'ouverture du conduit.
	La direction de l'ouverture du conduit est contre le vent.	Ajustez la direction d'ouverture du conduit.
	Utilisation de la mauvaise taille de conduit.	Changez le conduit à au moins 8 po ou plus pour le ventilateur interne.
Le filtre à mailles vibre. Le filtre à mailles est lâche. Assurez-vous que les clips métalliques de la poignée ne sont pas coincés. Ou remplacez le filtre à mailles.

Liste des pièces et accessoires

La description Numéro d'article
Pièces de rechange
LumiLight LED, 6 W Z0B0047
Filtre à mailles en aluminium(chacun)	50200049
Accessoires optionnels
Kit de recirculation ZRC-00VN
Filtres à charbon de rechange Z0F-C002
Extension de couvercle de conduit Z1C-00VN
Kit d'amortisseur d'air d'appoint MUA008A

Pour commander des pièces, visitez-nous en ligne à http://store.zephyronline.com ou appelez-nous au 1.888.880.8368.

POUR OBTENIR DU SERVICE SOUS GARANTIE OU POUR TOUTE QUESTION LIÉE À L'ENTRETIEN, veuillez communiquer avec nous au 1-888-880-8368

Zephyr Ventilation, LLC (désigné aux présentes sous le nom de « nous ») garantit au premier acheteur (désigné aux présentes sous le nom de « vous » ou « votre ») de produits Zephyr (les « Produits ») que lesdits produits sont exempts de défauts de fabrication ou de main-d'œuvre selon les conditions suivantes :

Garantie de trois ans sur les pièces : Garantie de trois ans à partir de la date d'achat originale du Produit. Nous fournirons sans frais les Produits ou les pièces (y compris les ampoules LED, le cas échéant) de remplacement qui comportaient des défauts de fabrication. Nous pourrions choisir, à notre seule discrétion, de réparer ou de remplacer des pièces avant de prendre la décision de remplacer le Produit.

Garantie limitée d'un an sur la main-d'œuvre : Garantie d'un an à partir de la date d'achat originale du Produit. Nous couvrirons sans frais les frais de main-d'œuvre afférents à la réparation du Produit ou des pièces de remplacement qui comportaient des défauts de fabrication. Un an après la date d'achat originale, vous serez responsable de tous les frais de main-d'œuvre associés à la présente garantie.

Exclusions de la garantie : Cette garantie ne couvre que la réparation ou le remplacement, à notre gré, de pièces ou de Produits défectueux et ne couvre aucun autre coût afférent aux Produits, dont, sans s'y limiter, les frais liés : (a) à l'entretien normal des Produits et au remplacement des pièces consommables, comme les fluorescent, incandescence ou halogèneampoules, les filtres métalliques, les filtres à charbon et les fusibles; (b) à tout Produit ou pièce ayant été endommagé durant le transport ou étant le résultat d'un mauvais usage, d'une négligence, d'un accident, d'une installation incorrecte ou ne respectant pas les notices d'installation recommandées, d'un entretien ou d'une réparation inapproprié (dont ne nous sommes pas responsables); (c) à une utilisation commerciale ou ne correspondant pas à l'utilisation pour laquelle les Produits sont conçus; (d) à l'usure naturelle du fini, à l'usure due à un entretien inadéquat, à l'utilisation de produits nettoyants corrosifs ou abrasifs, de tampons nettoyeurs et de produits de nettoyage pour le four; (e) aux éclats, entailles ou fissures résultant d'un abus ou d'une mauvaise utilisation du Produit; (f) aux déplacement d'un technicien de service à votre domicile pour vous montrer comment utiliser les Produits; (g) aux dommages causés par un accident, un incendie, une inondation, un cas fortuit; ou (h) Les installations personnalisées ou modifications qui ont un impact maintenabilité du Produit. Si vous vous trouvez à l'extérieur du territoire que nous desservons, des frais supplémentaires pourraient s'appliquer pour la livraison des produits à nos points de service désignés pour une réparation sous garantie ou vous pourriez avoir à débourser les frais de déplacement du technicien à votre domicile pour que le Produit soit réparé, enlevé ou réinstallé. Un an après la date d'achat originale du Produit, vous êtes également responsable de tous les frais de main-d'œuvre associés à la présente garantie.

Restrictions de la garantie. NOTRE OBLIGATION DE RÉPARER OU DE REMPLACER, À NOTRE GRÉ, LE PRODUIT CONSTITUE VOTRE SEUL ET UNIQUE RECOURS SOUS LA PRÉSENTE GARANTIE. NOUS NE NOUS PORTONS PAS RESPONSABLES POUR TOUT DOMMAGE INDIRECT, ACCESSOIRE OU PARTICULIER RÉSULTANT OU AYANT UN LIEN AVEC L'UTILISATION OU LE RENDEMENT DES PRODUITS. LES GARANTIES EXPRESSES DE LA SECTION PRÉCÉDENTE SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE. PAR LES PRÉSENTES, NOUS REJETONS ET EXCLUONS TOUTE AUTRE GARANTIE EXPRESSE POUR LES PRODUITS ET TOUTES LES GARANTIES TACITES PRÉVUES PAR LA LOI, DONT CELLES RELATIVES À LA QUALITÉ MARCHANDE OU À L'ADÉQUATION DU PRODUIT POUR UNE UTILISATION PARTICULIÈRE. Certains États ou provinces n'autorisent pas les restrictions sur la durée d'une garantie implicite ou l'exclusion ou la restriction des dommages indirects ou accessoires; par conséquent, les exclusions et restrictions mentionnées ci-dessus pourraient ne pas s'appliquer à votre cas. Dans la mesure où une loi applicable interdit l'exclusion de garanties implicites, la durée de toute garantie implicite applicable se limite à la période de deux ans décrite ci-dessus. L'unique objectif de toute description orale ou écrite est de présenter les Produits et celle-ci ne devrait pas être interprétée comme une garantie expresse. Avant d'utiliser ou de permettre l'utilisation des Produits, vous devrez déterminer si les Produits conviennent aux utilisations prévues et vous devrez assumer tout risque et toute responsabilité relatifs à ces utilisations. Nous nous réservons le droit d'utiliser des pièces reconstruites ou remises à neuf pour remplacer l'une des fonctionnalités dans le cadre de la présente garantie ou de l'une des parties de la présente garantie. L'acheteur original ne peut transférer la présente garantie et celle-ci n'est valide qu'aux États-Unis et au Canada.

Pour obtenir du service sous la garantie : Pour avoir droit à du service sous garantie, vous devez : (a) nous avertir en utilisant l'adresse ou le numéro de téléphone inscrit ci-dessous dans les soixante jours suivant la détection du défaut; (b) donner le numéro du modèle, le numéro d'identification de la pièce ainsi que le numéro de série; et (c) décrire la nature de tout défaut de la pièce ou du Produit. Au moment de faire la demande de service sous garantie, vous devrez présenter votre preuve d'achat et la preuve de la date d'achat originale. Si nous déterminons que les exclusions de la garantie énumérées ci-dessus s'appliquent ou si vous vous trouvez dans l'incapacité de nous fournir la documentation nécessaire pour obtenir du service, vous serez responsable de tous les frais d'expédition, de déplacement, de main-d'œuvre ou de tout autre coût afférent au service.

Veuillez consulter notre site Web au www.zephyronline.com pour savoir si des révisions ont été apportées à la garantie.

Nous vous félicitons d'avoir acheté une produit Zephyr. Veuillez prendre un moment pour enregistrer votre nouvelle produit au www.zephyronline.com/registration

C'EST IMPORTANT

Cet enregistrement rapide est utile à bien des égards.

• Il assure la couverture de votre garantie si vous avez besoin de service après-vente.
• À des fins d'assurance, il permet de confirmer que vous êtes le propriétaire.
• Il vous permet de recevoir des avis concernant des modifications ou des rappels de produits.

STOP

Zephyr Ventilation | 2277 Harbor Bay Pkwy. | Alameda, CA 94502 | 1.888.880.8368
