Caractéristiques techniques	Perceuse sans fil Porter-Cable PCC601, moteur sans balais, tension de 20V, couple maximal de 280 in-lbs, vitesse variable de 0-350/0-1500 RPM.
Utilisation	Idéale pour le perçage dans le bois, le métal et les plastiques, convient pour les travaux de bricolage à domicile et les projets professionnels.
Maintenance et réparation	Vérifier régulièrement l'état de la batterie, nettoyer le mandrin et lubrifier les pièces mobiles si nécessaire.
Sécurité	Porter des lunettes de protection, utiliser des gants appropriés, ne pas dépasser les capacités de l'outil, débrancher la batterie lors des réparations.
Informations générales	Poids léger pour une maniabilité accrue, design ergonomique, garantie limitée de 3 ans, compatible avec d'autres outils de la gamme Porter-Cable 20V.

FOIRE AUX QUESTIONS - PCC601 Porter-Cable

Comment charger la batterie de la perceuse Porter-Cable PCC601 ?

Insérez la batterie dans le chargeur fourni et branchez-le sur une prise de courant. La LED du chargeur indiquera l'état de la charge.

Que faire si la perceuse ne fonctionne pas ?

Vérifiez si la batterie est correctement chargée et insérée. Assurez-vous également que le bouton de sécurité est désactivé.

Comment changer le foret de la perceuse ?

Serrez ou desserrez le mandrin en tournant dans le sens des aiguilles d'une montre pour le serrer et dans le sens inverse pour le desserrer. Insérez le foret souhaité et resserrez le mandrin.

La perceuse fait du bruit, est-ce normal ?

Un certain bruit est normal lors de l'utilisation, mais si vous entendez des bruits étranges ou des grincements, vérifiez si le foret est bien fixé ou si des débris sont coincés.

Quelle est la capacité maximale de perçage de la PCC601 ?

La perceuse PCC601 peut percer jusqu'à 13 mm dans le bois et 10 mm dans le métal.

Comment nettoyer ma perceuse Porter-Cable PCC601 ?

Éteignez et débranchez la perceuse. Utilisez un chiffon humide pour nettoyer l'extérieur et un pinceau pour enlever la poussière dans les zones difficiles d'accès.

Puis-je utiliser des forets standards avec la PCC601 ?

Oui, la PCC601 est compatible avec des forets standards de 1/4 po (6,35 mm) de diamètre.

Quelle est la garantie de la perceuse Porter-Cable PCC601 ?

La perceuse est généralement garantie pendant 3 ans contre les défauts de fabrication. Conservez votre reçu pour toute réclamation.

Y a-t-il des accessoires recommandés pour la PCC601 ?

Oui, il est recommandé d'utiliser des forets de haute qualité et un kit de pièces de rechange pour l'entretien.

MODE D'EMPLOI PCC601 Porter-Cable

• Outofcharge.(To •Placeonchargerand maximize the life of the allow to charge. battery pack it is designed to shutoff abruptly when the charge is depleted.) For assistance with your product, visit our website at www.portercable.com for a list of service centers, or call the PORTER-CABLE Customer Care Center at [phone].13 Avertissements de sécurité généraux pour les outils électriques AVERTISSEMENT! Lire tous les avertissements de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave. Conserver tous les avertissements et toutes les directives pour un usage ultérieur. Le terme «outil électrique» cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

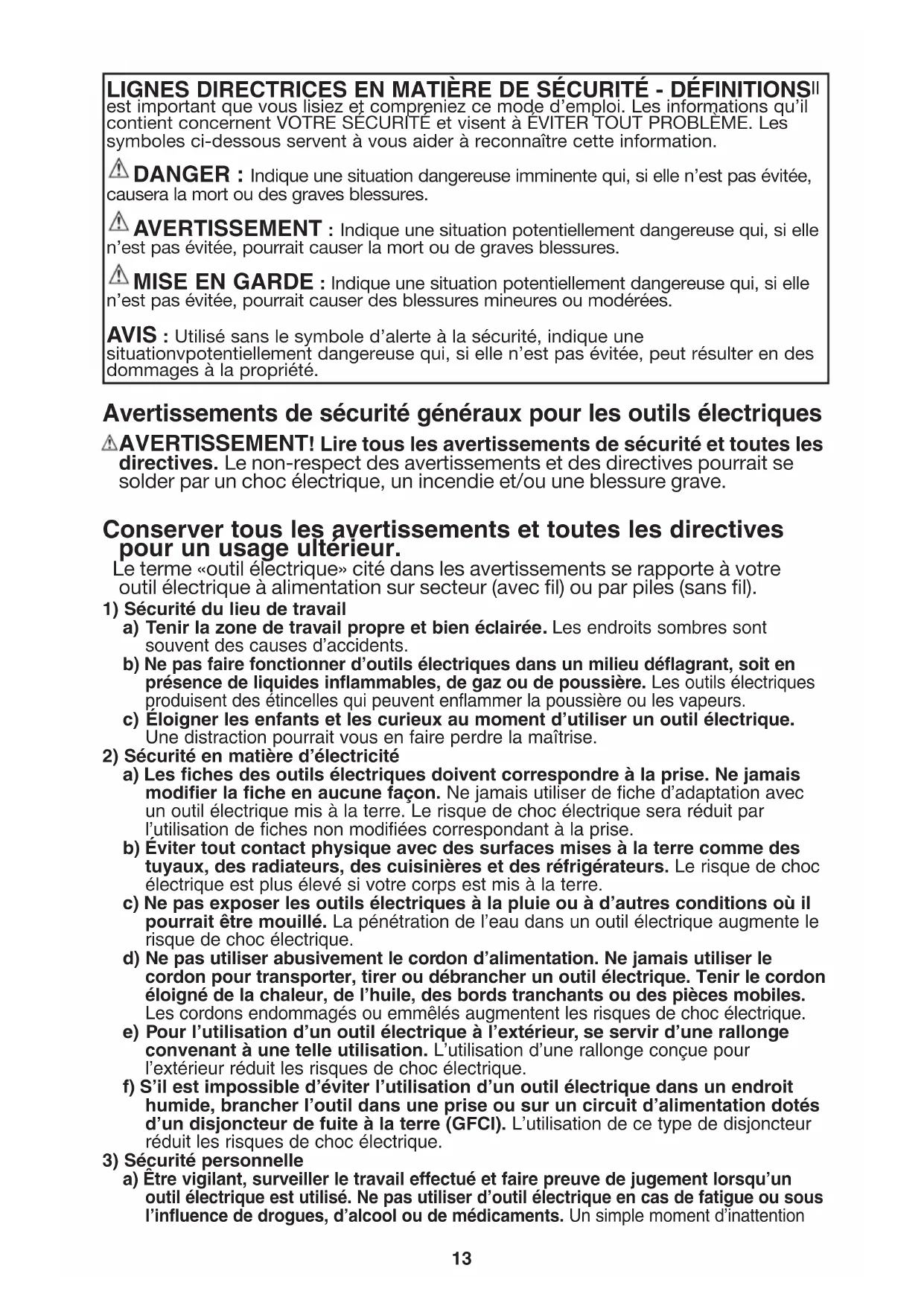

1) Sécurité du lieu de travail

a) Tenir la zone de travail propre et bien éclairée. Les endroits sombres sont souvent des causes d’accidents. b) Ne pas faire fonctionner d’outils électriques dans un milieu déflagrant, soit en présence de liquides inflammables, de gaz ou de poussière. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les vapeurs. c) Éloigner les enfants et les curieux au moment d’utiliser un outil électrique. Une distraction pourrait vous en faire perdre la maîtrise.

2) Sécurité en matière d’électricité

a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche en aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l’utilisation de fiches non modifiées correspondant à la prise. b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la terre. c) Ne pas exposer les outils électriques à la pluie ou à d’autres conditions où il pourrait être mouillé. La pénétration de l’eau dans un outil électrique augmente le risque de choc électrique. d) Ne pas utiliser abusivement le cordon d’alimentation. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent les risques de choc électrique. e) Pour l’utilisation d’un outil électrique à l’extérieur, se servir d’une rallonge convenant à une telle utilisation. L’utilisation d’une rallonge conçue pour l’extérieur réduit les risques de choc électrique. f) S’il est impossible d’éviter l’utilisation d’un outil électrique dans un endroit humide, brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur réduit les risques de choc électrique.

3) Sécurité personnelle

a) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un simple moment d’inattention LIGNES DIRECTRICES EN MATIÈRE DE SÉCURITÉ - DÉFINITIONS

est important que vous lisiez et compreniez ce mode d’emploi. Les informations qu’il contient concernent VOTRE SÉCURITÉ et visent à ÉVITER TOUT PROBLÈME. Les symboles ci-dessous servent à vous aider à reconnaître cette information.

DANGER : Indique une situation dangereuse imminente qui, si elle n’est pas évitée,

causera la mort ou des graves blessures.

AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle

n’est pas évitée, pourrait causer la mort ou de graves blessures. MISE EN GARDE : Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait causer des blessures mineures ou modérées. AVIS : Utilisé sans le symbole d’alerte à la sécurité, indique une situationvpotentiellement dangereuse qui, si elle n’est pas évitée, peut résulter en des dommages à la propriété.14 en utilisant un outil électrique peut entraîner des blessures corporelles graves. b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L’utilisation d’équipements de protection comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles. c) Empêcher les démarrages intempestifs. S’assurer que l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ ou d’insérer un bloc-piles, de ramasser ou de transporter l’outil. Transporter un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à la position de marche risque de provoquer un accident. d) Retirer toute clé de réglage ou clé standard avant de démarrer l’outil. Une clé standard ou une clé de réglage attachée à une partie pivotante peut causer des blessures. e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l’outil électrique dans les situations imprévues. f) S’habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobiles. g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s’assurer que ceux-ci sont bien raccordés et utilisés. L’utilisation d’un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.

4) Utilisation et entretien d’un outil électrique

a) Ne pas forcer un outil électrique. Utiliser l’outil électrique approprié à l’application. L’outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu. b) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout outil électrique dont l’interrupteur est défectueux est dangereux et doit être réparé. c) Débrancher la fiche du secteur ou le bloc-piles de l’outil électrique avant de faire tout réglage ou changement d’accessoire, ou avant de ranger l’outil électrique. Ces mesures préventives réduisent les risques de démarrage accidentel de l’outil électrique. d) Ranger les outils électriques hors de la portée des enfants, et ne permettre à aucune personne n’étant pas familière avec un outil électrique (ou son manuel d’instruction) d’utiliser ce dernier. Les outils électriques deviennent dangereux entre les mains d’utilisateurs inexpérimentés. e) Entretenir les outils électriques. Vérifier les pièces mobiles pour s’assurer qu’elles sont bien alignées et tournent librement, qu’elles sont en bon état et ne sont affectées par aucun trouble susceptible de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents sont causés par des outils électriques mal entretenus. f) S’assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à contrôler. g) Utiliser l’outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L’utilisation d’un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.

5) Utilisation et entretien du bloc-piles

a) Ne recharger l’outil qu’au moyen du chargeur précisé par le fabricant. L’utilisation d’un chargeur qui convient à un type de bloc-piles risque de provoquer un incendie s’il est utilisé avec un autre type de bloc-piles. b) Utiliser les outils électriques uniquement avec les blocs-piles conçus à cet effet. L’utilisation de tout autre bloc-piles risque de causer des blessures ou un incendie. c) Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis, etc., qui peuvent établir une connexion entre les deux bornes. Le court-circuit des bornes15 du bloc-piles risque de provoquer des étincelles, des brûlures ou un incendie. d) En cas d’utilisation abusive, le liquide peut gicler hors du bloc-piles, éviter tout contact. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir des soins médicaux. Le liquide qui gicle hors du bloc-piles peut provoquer des irritations ou des brûlures.

a) Faire réparer l’outil électrique par un réparateur professionnel en n’utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l’outil électrique. Avertissements de sécurité de la perceuse

• Utiliser la ou les poignées auxiliaires fournies avec l’outil, s’il en est. Une perte de maîtrise de l’outil peut entraîner des blessures.

• Tenir l’outil électrique par sa surface de prise isolée dans une situation où l’accessoire de coupe pourrait entrer en contact avec un câble électrique dissimulé. Tout contact entre un fil « sous tension » et l’accessoire de coupe pourrait également mettre « sous tension » les pièces métalliques exposées de l’outil et donner un choc électrique à l’utilisateur.

• Lorsqu’on est installé sur une échelle ou un échafaudage pour travailler, on doit déposer l’outil sur le côté lorsqu’on ne s’en sert plus. Bien que certains outils munis d’un gros bloc-piles puissent être placés à la verticale, dans cette position, ils peuvent facilement être renversés.

• Utiliser des brides de fixation ou un autre dispositif de fixation permettant de fixer solidement et de soutenir la pièce sur une plateforme stable. Tenir la pièce avec la main ou contre son corps la rend instable et risque de provoquer une perte de maîtrise de l’outil.

• Tenir les cheveux, les vêtements et les gants loin des évents. En effet, les évents cachent souvent des pièces mobiles qui risquent de happer ces articles.

• Tenir fermement l’outil à deux mains. Utiliser la poignée auxiliaire si l’outil en est muni. Sinon, saisir l’outil par le bas du bloc-piles. Une perte de maîtrise de l’outil peut entraîner des blessures.

AVERTISSEMENT : certains outils électriques, tels que les sableuses, les

scies, les meules, les perceuses ou certains autres outils de construction, peuvent produire de la poussière contenant des produits chimiques reconnus par l’État de la Californie comme étant susceptibles d’entraîner le cancer, des malformations congénitales ou pouvant être nocifs pour le système reproductif. Parmi ces produits chimiques, on retrouve :

• le plomb dans les peintures à base de plomb,

• la silice cristalline dans les briques et le ciment et autres produits de maçonnerie,

• l’arsenic et le chrome dans le bois de sciage ayant subi un traitement chimique. Le risque associé à de telles expositions varie selon la fréquence avec laquelle on effectue ces travaux. Pour réduire l’exposition à de tels produits, il faut travailler dans un endroit bien aéré et utiliser le matériel de sécurité approprié, tel un masque anti-poussières spécialement conçu pour filtrer les particules microscopiques.

• Éviter tout contact prolongé avec la poussière soulevée par cet outil ou autres outils électriques. Porter des vêtements de protection et nettoyer les parties exposées du corps avec de l’eau savonneuse. S’assurer de bien se protéger afin d’éviter d’absorber par la bouche, les yeux ou la peau des produits chimiques nocifs.

AVERTISSEMENT : Cet outil peut produire et répandre de la poussière

susceptible de causer des dommages sérieux et permanents au système respiratoire. Toujours utiliser un appareil respiratoire anti-poussières approuvé par le NIOSH ou l’OSHA. Diriger les particules dans le sens opposé du visage et du corps.

AVERTISSEMENT : TOUJOURS porter des lunettes de sécurité. Les lunettes

de vue ne constituent PAS des lunettes de sécurité. Utiliser également un masque facial ou anti-poussière si l’opération de découpe génère de la poussière. TOUJOURS PORTER UN ÉQUIPEMENT DE PROTECTION HOMOLOGUÉ :

• L’étiquette apposée sur votre outil pourrait comprendre les symboles suivants. Les symboles et leurs définitions sont indiqués ci-après : V ................. volts A ............... ampères Hz ............... hertz W .............. watts min ..............minutes ou AC .. courant alternatif ou DC ..courant continu

o ............. sous vide ................Construction de classe I .............. borne de mise à la minute (mis à la terre)

Construction de classe II ............ symbole d´avertissement .../min ..........tours à la minute .............. Lire le mode d’emploi avant l’utilisation ............Utiliser une protection respiratoire adéquate. ...........Utiliser une protection oculaire adéquate. ............Utiliser une protection auditive adéquate.

• Encasd’utilisationd’unerallonge,s’assurerquelesvaleursnominalesdelarallonge utilisée correspondent bien à celles de l’outil alimenté. L’usage d’une rallonge de calibre insuffisant causera une chute de tension entraînant perte de puissance et surchauffe. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l’intensité nominale indiquée sur la plaque signalétique. En cas de doutes, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant. Calibre de fil minimum recommandé pour les rallonges Longueur totale de la rallonge 25 pi 50 pi 75 pi 100 pi 125 pi 150 pi 175 pi 7,6 m 15,2 m 22,9 m 30,5 m 38,1 m 45,7 m 53,3 m Calibre AWG

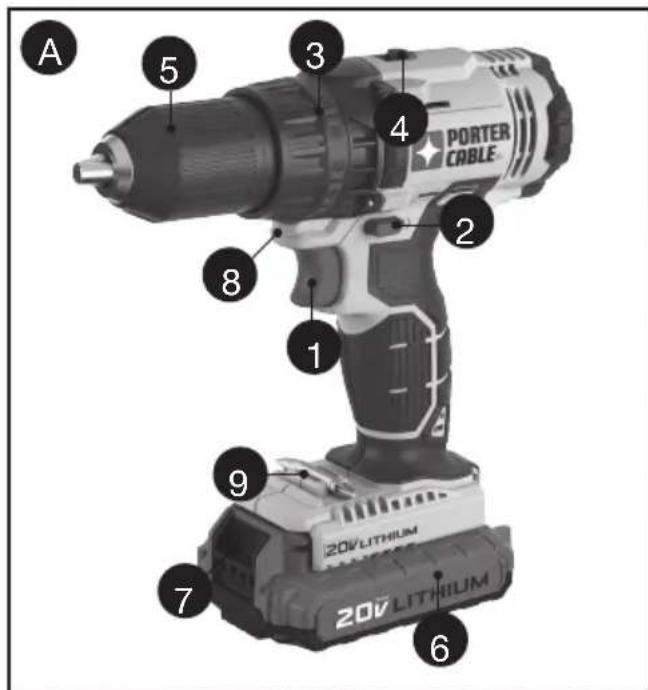

2. Bouton de marche avant/marche arrière

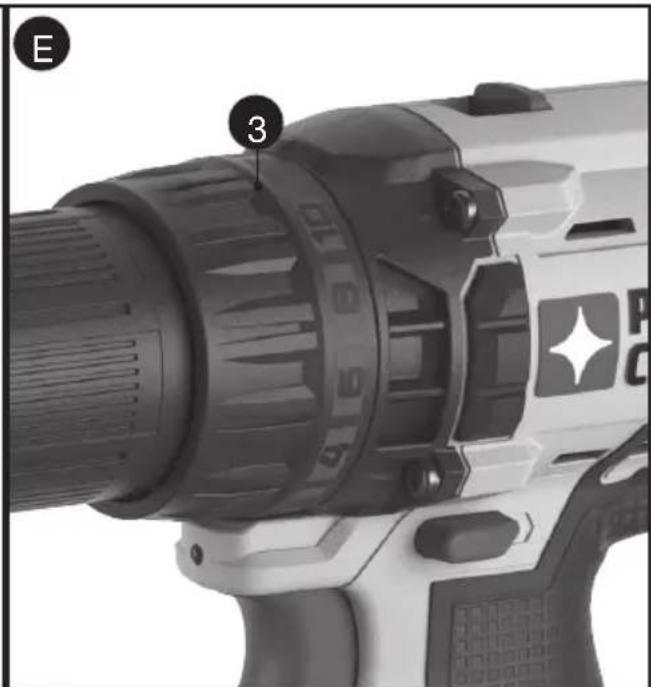

3. Bague de réglage de couple

4. Sélecteur d’embrayage à deux vitesses

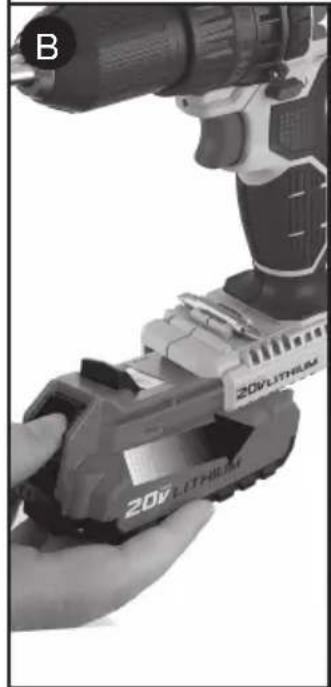

7. Bouton de dégagement du bloc-piles

8. Lampe de travail à DEL

9. Porte-embouts magnétique

Ce produit est compatible avec tous les modèles de piles et de chargeurs énumérés dans le tableau ci-dessous. Bloc-piles : Li-Ion 20V Max*: PCC680L, PCC681L, PCC682/PCC682L, PCC685L Chargeur : pour piles au Li-Ion 20V Max*: PCC690L, PCC691L, PCC692/PCC692L, PCC695L Directives de sécurité importantes pour les chargeurs de piles CONSERVER CES DIRECTIVES : ce mode d’emploi comprend d’importantes directives de sécurité pour les chargeurs de piles.

AVERTISSEMENT : Avant d’utiliser le chargeur, lire toutes les directives et tous les

avertissements figurant sur le chargeur, le bloc-piles et le produit utilisé avec le bloc-piles.

• Risque de choc électrique. Éviter la pénétration de tout liquide dans le chargeur.

• Risque de brûlure. Pour réduire le risque de blessures, charger uniquement des piles PORTER-CABLE conseillées. D’autres types de piles peuvent exploser et provoquer des blessures corporelles et des dommages.17

• Danscertainescirconstances,lorsquelechargeurestbranchéaublocd’alimentation, le chargeur peut être court-circuité par des corps étrangers conducteurs tels que, mais sans s’y limiter, la laine d’acier, le papier d’aluminium ou toute accumulation de particules métalliques. Ils doivent être maintenus à distance des ouvertures du chargeur. Débrancher systématiquement celui-ci si aucun bloc-piles n’y est inséré. Débrancher le chargeur avant tout nettoyage.

• NE PAS tenter de charger le bloc-piles avec autre chose qu’un chargeur de marque. Les chargeurs et blocs-piles sont conçus spécialement pour fonctionner ensemble.

• Ces chargeurs ne sont pas destinés à être utilisés à d’autres fins que celles de charger les piles rechargeables conseillées PORTER-CABLE. Toute autre utilisation risque de provoquer un incendie, un choc électrique ou une électrocution.

• Protéger le chargeur de la pluie et de la neige.

• Tirer la fiche plutôt que le cordon pour débrancher le chargeur ou pour débrancher les cordons à l’aide de la fonction de guirlande. Cela permet de réduire le risque d’endommager la fiche ou le cordon d’alimentation.

• S’assurer que le cordon est situé en lieu sûr de manière à ce que personne ne marche ni ne trébuche dessus ou à ce qu’il ne soit pas endommagé ni soumis à une tension.

• Ne pas utiliser de rallonge à moins que cela ne soit absolument nécessaire. L’utilisation d’une rallonge inadéquate risque d’entraîner un incendie, un choc électrique ou une électrocution.

• Pour la sécurité de l’utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils]). Plus le numéro de calibre de fil est petit et plus sa capacité est grande, par exemple un calibre 16 a plus de capacité qu’un calibre 18. Si plus d’une rallonge est utilisée pour obtenir la longueur totale, s’assurer que chaque rallonge présente au moins le calibre de fil minimum.

• Ne pas mettre d’objet sur le chargeur ni mettre ce dernier sur une surface souple, ce qui pourrait causer l’obstruction des fentes de ventilation et, du fait, provoquer une chaleur interne excessive. Éloigner le chargeur de toute source de chaleur. La ventilation du chargeur se fait par les fentes pratiquées dans les parties supérieures et inférieures du boîtier.

• Ne pas installer le chargeur sur un mur ni le fixer de manière permanente sur toute surface. Le chargeur est destiné à une utilisation sur une surface plane et stable (c.-à-d. un dessus de table ou d’établi).

• Ne pas faire fonctionner le chargeur si la fiche ou le cordon est endommagé; les remplacer immédiatement.

• Ne jamais se servir d’un chargeur qui a subi un choc violent, qui est tombé par terre ou qui est endommagé de quelque manière que ce soit. Le faire vérifier dans un centre de réparation autorisé.

• Ne pas démonter le chargeur; confier l’entretien ou la réparation de l’appareil à un centre de réparation autorisé. Le remontage non conforme du chargeur comporte des risques de choc électrique, d’électrocution ou d’incendie.

• Débrancher le chargeur avant de le nettoyer. Cela réduira le risque de choc électrique. Le risque ne sera pas éliminé en enlevant simplement le bloc-piles.

• NE JAMAIS relier deux chargeurs ensemble.

• Le chargeur est conçu pour être alimenté en courant domestique standard (120 V). Ne pas utiliser une tension supérieure pour le chargeur.

CONSERVER CES DIRECTIVES

Directives de sécurité importantes pour les blocs-piles

AVERTISSEMENT : pour un fonctionnement sûr, lire le présent mode d’emploi et

les manuels fournis avec l’outil avant d’utiliser les blocs-piles. Le bloc-piles n’est pas complètement chargé à la sortie de l’emballage. Avant d’utiliser le bloc-piles et le chargeur, lire les directives de sécurité ci-après. Respecter ensuite les consignes de chargement décrites. LIRE TOUTES LES DIRECTIVES.

• Ne pas incinérer le bloc-piles, même s’il est très endommagé ou complètement usé, car il peut exploser au contact de flammes. Des vapeurs et des matières toxiques sont dégagées lorsque les blocs-piles au Li-Ion sont incinérés.

• Ne pas charger ou utiliser un bloc-piles dans un milieu déflagrant, en présence de liquides, de gaz ou de poussière inflammables. Insérer ou retirer un bloc-piles du19 chargeur peut enflammer de la poussière ou des émanations.

• Si le contenu de la pile entre en contact avec la peau, laver immédiatement la zone touchée au savon doux et à l’eau. Si le liquide de la pile entre en contact avec les yeux, rincer l’oeil ouvert à l’eau pendant 15 minutes ou jusqu’à ce que l’irritation cesse. Si des soins médicaux sont nécessaires, l’électrolyte des piles au Li-Ion est composé d’un mélange de carbonates organiques liquides et de sels de lithium. Quant aux piles au NI-CD, il est question d’une solution de 25 % à 35 % d’hydroxyde de potassium.

• Le contenu des cellules de pile ouvertes peut provoquer une irritation respiratoire. Exposer la personne à de l’air frais. Si les symptômes persistent, obtenir des soins médicaux.

AVERTISSEMENT : risque de brûlure. Le liquide du bloc-piles peut s’enflammer

s’il est exposé à des étincelles ou à une flamme.

• Charger les blocs-piles uniquement au moyen de chargeurs PORTER-CABLE.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau ou tout autre liquide. Cela peut entraîner une défaillance prématurée de l’élément.

• Ne pas ranger ni utiliser l’outil et le bloc-piles dans un endroit où la température peut atteindre ou dépasser les 40 °C (105 °F) (comme dans les remises extérieures ou les bâtiments métalliques en été).

AVERTISSEMENT : ne jamais ouvrir le bloc-piles pour quelque raison que ce soit.

Si le boîtier du bloc-piles est fissuré ou endommagé, ne pas l’insérer dans un chargeur. Ne pas écraser, faire tomber ou endommager le bloc-piles. Ne pas utiliser un bloc-piles ou un chargeur qui a reçu un choc violent, qui est tombé, a été écrasé ou est endommagé de quelque manière que ce soit (p. ex. percé par un clou, frappé d’un coup de marteau, piétiné). Les blocs-piles endommagés doivent être envoyés au centre de réparation pour être recyclés.

AVERTISSEMENT : risque d’incendie. Ne pas ranger ou transporter les piles

de manière à ce que des objets métalliques puissent entrer en contact avec les bornes exposées des piles. Par exemple, ne pas mettre un bloc-piles dans un tablier, une poche, une boîte à outils, une boîte de nécessaire de produit ou un tiroir contenant des objets tels que des clous, des vis ou des clés, car tout contact accidentel entre les bornes à découvert et un objet métallique conducteur comme une clé, une pièce de monnaie, un outil à main, etc. risque de provoquer un incendie. La Hazardous Material Regulations (réglementation sur les produits dangereux) du département américain des transports interdit en fait le transport des blocs-piles pour le commerce et dans les avions (c.-à-d. dans des valises et les bagages à main) À MOINS qu’ils ne soient bien protégés contre les courts-circuits. Pour le transport de piles individuelles, on doit donc s’assurer que les bornes sont protégées et bien isolées contre toute matière pouvant entrer en contact avec elles et provoquer un court-circuit. REMARQUE : il ne faut pas laisser de piles au Li-Ion dans les bagages enregistrés. Recommandations en matière de rangement

1. Le meilleur endroit de rangement est celui qui est frais et sec, loin de toute lumière

directe du soleil et protégé d’une température extrême (chaleur ou froid).

2. Un entreposage prolongé ne nuira pas au bloc-piles ou au chargeur. Dans les conditions

adéquates, on peut entreposer les piles au Li-Ion pour une période de cinq ans ou plus. Procédure de charge Les chargeurs PORTER-CABLE sont conçus pour charger les blocs-piles PORTER- CABLE. Les durées de charge : 35-100 min avec le PCC690L/PCC692/PCC692L, 65-200 min avec le PCC691L et 160-300 min avec le PCC695L, selon le bloc-piles chargé.

1. Brancher le chargeur dans une prise appropriée avant d’insérer le bloc-piles.

2. Insérer le bloc-piles dans le chargeur.

3. Le voyant DEL clignotera indiquant que la pile est en cours de recharge.

4. La fin de la recharge est indiquée par le voyant qui demeurera allumé. Le bloc-

piles est chargé à plein et peut être utilisé ou laissé sur le chargeur. Recharger les piles épuisées aussitôt que possible après leur utilisation pour prolonger leur durée de vie. Pour préserver le plus possible la durée de vie du bloc-piles, ne pas le décharger tout à fait. Il est recommandé de recharger le bloc-piles après chaque utilisation.20 Fonctions de diagnostic du chargeur Le chargeur est conçu pour détecter certains problèmes du bloc-piles ou de la source d’alimentation. Le type de clignotement du voyant de charge indique les problèmes. Pile en mauvais état Le chargeur est en mesure de détecter une pile faible ou endommagée. Le voyant DEL clignote selon la séquence code inscrite sur l’étiquette. Si la séquence code correspondant à une pile en mauvais état est en clignotement, cesser de recharger la pile. Il faut la retourner à un centre de réparation ou à un site de collecte pour le recyclage. Fonction de suspension du bloc-piles chaud/froid Lorsque le chargeur détecte un bloc-piles trop chaud ou trop froid, il suspend automatiquement la recharge jusqu’au retour à la normale de la température de celui-ci. Une fois la température du bloc-piles revenue à la normale, le chargeur passe automatiquement au mode de recharge du bloc-piles. Cette fonction assure une durée de vie maximale des blocs-piles. Le voyant DEL clignote selon la séquence code inscrite sur l’étiquette. Problème avec le secteur Lorsque le chargeur est utilisé avec des blocs d’alimentation portatifs comme des génératrices ou des alternateurs, le chargeur peut suspendre temporairement son fonctionnement. Le voyant DEL clignote selon la séquence code inscrite sur l’étiquette. Cela indique que l’alimentation est hors tolérance. Bloc-piles laissé dans le chargeur Le chargeur et le bloc-piles peuvent être laissés branchés, le voyant demeurant indéfiniment allumé. Le chargeur maintiendra le bloc-piles en bon état et complètement chargé. Le chargeur comporte un mode automatique de mise au point qui égalise ou équilibre chaque cellule du bloc-piles pour lui permettre de fonctionner à plein rendement. Les blocs-piles doivent être égalisés chaque semaine ou chaque fois que la durée de fonctionnement du bloc-piles diminue. Pour utiliser le mode automatique de mise au point, mettre le bloc-piles dans le chargeur et l’y laisser pendant au moins 8 heures. Remarques importantes pour le chargement

1. Pour augmenter la durée de vie du bloc-piles et optimiser son rendement, le charger

à une température entre 18 et 24 °C (65 et 75 °F). NE PAS charger le bloc-piles à des températures inférieures à 4,5 °C (40 °F) ou supérieures à 40,5 °C (105 °F). Ces consignes sont importantes et permettent d’éviter d’endommager gravement le bloc- piles.

2. Le chargeur et le bloc-piles peuvent devenir chauds au toucher pendant la

charge. Il s’agit d’un état normal et cela n’indique pas un problème. Pour faciliter le refroidissement du bloc-piles après son utilisation, éviter de mettre le chargeur ou le bloc piles dans un endroit chaud comme dans une remise métallique ou une remorque non isolée.

3. Si le bloc-piles ne se charge pas adéquatement, on doit :

a. vérifier le courant à la prise en branchant une lampe ou un autre appareil électrique; b. vérifier si la prise est reliée à un interrupteur mural qui la met hors tension lorsque la lumière sont éteinte; c. déplacer le chargeur et le bloc-piles dans un endroit où la température ambiante est entre 18 et 24 °C (65 et 75 °F); d. si le problème persiste, apporter ou envoyer l’outil, le bloc-piles et le chargeur au centre de réparation de votre région.

4. Le bloc-piles doit être rechargé lorsqu’il n’arrive pas à produire suffisamment

de puissance pour des travaux qui étaient facilement réalisés auparavant. NE PAS CONTINUER à utiliser le bloc-piles dans ces conditions. Suivre les procédures de charge. On peut également recharger à tout moment un bloc-piles partiellement déchargé sans nuire à son fonctionnement. Avertissements de sécurité et directives : perceuses

AVERTISSEMENT : Avant d’utiliser l’outil, lire toutes les instructions et les mises

en garde sur l’outil.21

AVERTISSEMENT : la perceuse pourrait se bloquer (à cause d’une surcharge ou

d’une mauvaise utilisation), produisant ainsi une torsion brusque. Toujours s’attendre à un blocage. Saisir fermement la perceuse avec les deux mains afin de maîtriser le mouvement de torsion et d’éviter d’en perdre la maîtrise ce qui pourrait entraîner des blessures corporelles. En cas de blocage, relâcher la détente immédiatement et déterminer la raison du blocage avant de redémarrer. Fonctionnement Insertion et retrait du bloc-piles de l’outil MISE EN GARDE : S’assurer que le bouton de verrouillage est bien engagé pour empêcher l’utilisation de l’interrupteur lors de la pose et du retrait du bloc-piles. INSERTION DU BLOC-PILES : insérer le bloc-piles (6) dans l’outil, comme montré à la figure B. RETRAIT DU BLOC-PILES : Enfoncer le bouton de dégagement du bloc-piles (7), comme montré à la figure C, puis retirer le bloc-piles de l’outil. Détente et bouton de marche avant/marche arrière - Figure D

• LaperceuseestmiseenpositionsdeMARCHEetd’ARRÊTentirantetenrelâchant la détente (1) montrée à la figure D. Plus on enfonce la détente, plus la vitesse de la perceuse augmente.

• Unboutondecommandemarcheavant/marchearrière(2)déterminelesensde l’outil et sert aussi de bouton de verrouillage.

• Poursélectionnerlamarcheavant,relâcherladétenteetenfoncerleboutonde commande marche avant/marche arrière du côté droit de l’outil.

• Poursélectionnerlamarchearrière,enfoncerleboutondecommandemarche avant/marche arrière du côté gauche de l’outil.

• Lapositionducentreduboutondecommandeverrouillel’outilenpositiond’arrêt. Toujours relâcher la détente avant de changer la position du bouton de commande. Commande de réglage du couple - Figure E L’outil est muni d’une bague (3) de réglage du couple qui permet de sélectionner le mode de travail et de régler le couple de serrage pour le serrage des vis. Les grosses vis et les pièces en matière dure exigent un couple de serrage plus élevé que les petites vis et les pièces de matières plus souples.

• Pourleperçagedubois,dumétaletdesplastiques,alignerlabaguesurle symbole de la perceuse .

• Pourlevissage,alignerlabaguesurlaconfigurationvoulue.Silaconfiguration n’est pas connue, procéder comme suit :

• Réglerlabaguesurlecoupleleplusfaible.

• Serrerlapremièrevis.

• Sil’embrayageémetdes«cliquetis»avantl’obtentiondurésultatvoulu,augmenter le réglage de la bague et poursuivre le vissage. Répéter la procédure jusqu’à l’obtention du bon réglage. Utiliser la configuration obtenue pour les autres vis. Engrenage à deux vitesses - Figure F La caractéristique de vitesse double de la perceuse permet de changer d’engrenage de vitesse, pour une polyvalence accrue.

• Poursélectionnerlabassevitesse,réglagedecoupleélevé(position1),éteindre l’outil et le laisser s’arrêter. Coulisser le bouton de changement de rapport (4) loin du mandrin.

• Poursélectionnerlavitesseélevée,réglagedecouplefaible(position2),éteindre l’outil et le laisser s’arrêter. Coulisser le bouton de changement de rapport en direction du mandrin. REMARQUE : ne pas changer de rapport lorsque l’outil fonctionne. En cas de difficulté à changer de rapport, s’assurer que le bouton soit complètement avancé ou reculé. Mandrin auto-serrant - Figure G

AVERTISSEMENT : S’assurer que le bouton de verrouillage est bien engagé pour

empêcher l’activation de la détente avant de procéder à la pose ou à la dépose d’accessoires.22 Pour insérer une mèche ou autre accessoire :

1. Saisir le mandrin (5), puis le tourner dans le sens antihoraire si on se place à

l’extrémité du mandrin.

2. Insérer complètement la mèche ou tout autre accessoire dans le mandrin, puis bien

serrer ce dernier en le tournant dans le sens horaire, si on se place à son extrémité.

AVERTISSEMENT : N’essayez pas de resserrer les mèches (ou tout autre

accessoire) en saisissant la partie supérieure du mandrin et en mettant l’outil en marche. Lors du changement d’accessoire, il y a risque d’endommager le mandrin et d’entraîner des blessures corporelles. Mode tournevis

• Pourenfoncerdesattaches,pousserleboutondecommandedemarchearrièreversla gauche.

• Pousserleboutonversladroitepourlesretirer. REMARQUE : On doit toujours relâcher l’interrupteur à gâchette lorsqu’on change la position du bouton de la marche avant à la marche arrière, ou vice versa. Mode perçage

• Utiliserdesmèchesaiguiséesseulement.

• Biensouteniretfixerlapièce,conformémentauxconsignesdesécurité.

• Utiliserlematérieldesécuritéapproprié,conformémentauxconsignesdesécurité.

• Garderlazonedetravailpropreetsécuritaire,conformémentauxconsignesdesécurité.

• Fairefonctionnerlaperceusetrèslentementenexerçantunelégèrepression,jusqu’àce que le trou soit suffisamment profond pour empêcher la mèche d’en sortir.

• Appliquerunepressionenlignedroiteaumoyendelamècheenexerçantjusteassez de pression pour permettre à la mèche de mordre dans la pièce, en évitant de caler le moteur ou de faire dévier la mèche.

• Tenir fermement la perceuse à deux mains, soit une main sur la poignée et l’autre sur le dessous de l’outil, près du bloc-piles, ou la poignée auxiliaire si elle est fournie.

• NEPASENFONCERETRELÂCHERLAGÂCHETTEÀPLUSIEURSREPRISESPOUR ESSAYER DE REDÉMARRER LA PERCEUSE AFIN D’ÉVITER DE L’ENDOMMAGER.

• Réduirelesrisquesdecalageauminimumenréduisantlapressionlorsquelamèche perce le matériau et en perçant lentement la dernière section du trou.

• Maintenirlemoteurenmarchelorsqu’onretirelamèchedutroupercéafind’éviter qu’elle reste coincée.

• S’assurer que l’interrupteur peut mettre la perceuse en position de marche ou d’arrêt. Perçage du bois On peut percer le bois au moyen des mèches hélicoïdales qu’on utilise pour le métal ou de mèches à vrille. On doit utiliser des mèches bien aiguisées et les sortir fréquemment pour enlever les copeaux restés coincés dans les cannelures. Perçage du métal Utiliser une huile de coupe lorsqu’on perce des métaux, à l’exception de la fonte et du laiton, car ces derniers doivent être percés à sec. Pour cette tâche, les meilleurs lubrifiants sont l’huile sulfurée et l’huile de lard. Perçage de la maçonnerie Utiliser des mèches à pointe carburée (voir la section « Mode perçage »). Maintenir une pression uniforme sur la perceuse, sans trop forcer pour éviter de fissurer les matériaux plus cassants. La vitesse choisie est appropriée lorsque la poussière est soulevée uniformément et régulièrement. Lampe de travail à DEL Lorsque la perceuse est actionnée en tirant sur la détente (1), la lampe de travail à DEL (8) intégrée s’illuminera automatiquement. REMARQUE : La lampe de travail permet d’éclairer la surface de travail immédiate et n’est pas destinée à servir de lampe de poche. Rangement des mèche Un emplacement de stockage de l’embout magnétique (9) est intégré à la base de l’outil. Le sceau SRPRC

(Société de recyclage des piles rechargeables au Canada) apposé sur la pile au Li-Ion (ou sur le bloc-piles) indique que le coût de recyclage de cette pile (ou de ce bloc-piles) à la fin de sa vie utile a été payé23 par PORTER-CABLE. SRPRC

en collaboration avec PORTER-CABLE et d’autres utilisateurs de piles ont établi aux États-Unis des programmes facilitant la cueillette des piles au Li-Ion déchargées. Contribuez à protéger l’environnement et à conserver les ressources naturelles en retournant les piles au Li-Ion épuisées à un centre de réparation autorisé PORTER- CABLE ou au détaillant de votre région pour qu’elles soient recyclées. On peut également communiquer avec le centre de recyclage de la région pour savoir où déposer les piles usées. SRPRC

est une marque de commerce déposée de la Société de recyclage des piles rechargeables au Canada. Entretien N’utiliser qu’un détergent doux et un chiffon humide pour nettoyer l’appareil. Ne jamais laisser de liquide pénétrer dans l’appareil et n’immerger aucune partie de l’appareil dans un liquide. Pièces de rechange Utiliser seulement des pièces de rechange identiques. Pour obtenir une liste des pièces derechangeoupourencommander,consulterlesiteWebwww.portercable.com. Il est également possible de commander des pièces au centre de réparation de l’usine PORTER-CABLE et au centre de réparation sous garantie autorisé PORTER-CABLE le plus près. Ou composer le 1-888-848-5175 pour le service à la clientèle. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Cet appareil est conforme aux dispositions du paragraphe 15 des règlements de la FCC. Son fonctionnement est régi par les deux conditions suivantes : (1) Cet appareil ne peut pas causer d’interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles qui risquent d’en gêner le fonctionnement. REMARQUE : ce matériel a été testé et a été déclaré conforme aux limites en vigueur concernant les dispositifs numériques de classe B, en vertu de la partie 15 de la réglementation FCC. Ces limites visent à assurer une protection raisonnable contre tout brouillage nuisible dans une installation résidentielle. Ce matériel produit, consomme et peut émettre une énergie de radiofréquence et, s’il n’est pas installé et utilisé conformément aux directives qui l’accompagnent, il peut entraîner un brouillage nuisible des communications radio. Cependant, nous ne garantissons pas l’absence de brouillage dans tous les types d’environnement. Si, après avoir effectué une vérification en mettant l’appareil hors tension puis sous tension, l’utilisateur s’aperçoit que ce matériel provoque un brouillage nuisible à la réception des signaux de radio ou de télévision, il lui faudra essayer de corriger ce brouillage en prenant une ou plusieurs des mesures ci-dessous :

• Réorienter ou repositionner l’antenne de réception.

• Éloigner le plus possible le matériel du récepteur.

• Brancher le matériel dans une prise électrique située sur un circuit différent de celui du récepteur.

• Consulter le distributeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide. Toutchangementoutoutemodificationàcetappareilquinʼestpasexpressément approuvéparlʼinstitutionresponsabledelaconformitépeutfaireannulerledroitde lʼutilisateurdʼutilisercematériel.CetappareilnumériquedelaclasseBestconformeà la norme NMB-003 du Canada. Entretien et réparation Ce produit n’est pas réparable par l’utilisateur. Aucune pièce à l’intérieur du chargeur ne peut être réparée par l’utilisateur. Pour éviter tout dommage aux composants internes sensibles à l’électricité statique, faire effectuer toute réparation par un centre de réparation autorisé. Pour de plus amples renseignements à propos de PORTER-CABLE, ses centres de réparation en usine ou ses centres de réparation sous garantie autorisés, visiternotresiteWebauwww.portercable.comoucommuniqueravecnotrecentrede service à la clientèle en composant le 888-848-5175. Toutes les réparations effectuées dans nos centres de réparation sont entièrement garanties contre les défauts de matériaux et de main-d’oeuvre. Nous ne pouvons pas garantir les réparations effectuées en partie ou totalement par d’autres. Pour de plus amples renseignements par courrier, écrire à PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305, [phone], É.-U. - à l’attention de : Product24 Service. S’assurer d’indiquer toutes les informations figurant sur la plaque signalétique de l’outil (numéro du modèle, type, numéro de série, etc.). Accessoires

AVERTISSEMENT : Puisque les accessoires autres que ceux offerts par

PORTER-CABLE n’ont pas été testés avec ce produit, l’utilisation de ceux-ci avec l’outil pourrait s’avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires PORTER-CABLE recommandés avec le produit. Les centres de réparation de l’usine PORTER-CABLE ou les centres de réparation sous garantie autorisés PORTER-CABLE sont en mesure de vous fournir la gamme complète d’accessoires.ConsulterlesiteWebwww.portercable.compourobteniruncatalogueou le nom du fournisseur local.

GARANTIE LIMITÉE DE TROIS ANS

PORTER-CABLE réparera ou remplacera gratuitement tous les outils défectueux présentant des défauts de matériau ou de fabrication pendant trois ans à compter de la date d’achat [garantie de deux ans pour les blocs-piles]. Cette garantie ne couvre pas des défaillances de pièce dues à une usure normale ou à une mauvaise utilisation de l’outil. Pour plus de détails relatifs à la couverture de la garantie et aux réparations sous garantie, visiter le site www. portercable.com ou composer le 888-848-5175. Cette garantie ne s’applique pas aux accessoires ni aux dommages causés par des réparations réalisées ou tentées par des tiers. Cette garantie vous accorde des droits légaux spécifiques et il est possible que DÉPANNAGE Problème Cause possible Solution possible

• L’appareilrefusede •Mauvaiseinstallationdu •Vérifierl’installationdu démarrer. bloc-piles. bloc-piles.

• Bloc-pilesnonchargé. •Vérifierlesexigencesde charge pour le bloc-piles.

• Lebloc-pilesnesecharge •Bloc-pilesnoninsérédans •Insérerlebloc-pilesdans pas. le chargeur. le chargeur de sorte que le voyant DEL rouge apparaisse.

• Chargeurnonbranché. •Brancherlechargeur dans une prise qui fonctionne. Se reporter à « Remarques importantes de chargement » pour plus de renseignements.

• Sileschargeurssont reliés à un cordon multiprise, vérifier toutes les connexions.

• Températureambiante. •Déplacerlechargeuret la pile dans un endroit où la température de l’air ambiant est supérieure à 4,5 °C (40 °F) et inférieure à 40,5 °C (105 °F).

• L’appareils’éteint Lebloc-pilesaatteintsa •Laisserlebloc-piles soudainement. limite thermique maximale. refroidir.

• Bloc-pilesépuisé.(Pour •Placerdanslechargeurle maximiser la durée de vie du temps d’une charge. bloc-piles, celui-ci est conçu pour s’éteindre soudainement lorsqu’il est épuisé.) Pourdel’aideavecl’outil,consulternotresiteWebwww.portercable.com pour l’emplacement du centre de réparation le plus près ou communiquer avec l’assistance Porter-Cable au [phone].25 vous ayez d’autres droits qui varient d’un État ou d’une province à l’autre. En plus de la garantie, les outils PORTER-CABLE sont couverts par notre : SeRvIce d’eNtRetIeN GRAtuIt d’uN (1) AN : PORTER-CABLE entretiendra l’outil et remplacera les pièces usées par une utilisation normale, et ce, gratuitement et à tout instant pendant la première année à compter de la date d’achat. GARANtIe de ReMBouRSeMeNt de 90 JouRS : Si l’utilisateur n’est pas entièrement satisfait des performances de son outil électrique PORTER-CABLE pour une raison quelconque, il peut le retourner accompagné du reçu dans les 90 jours suivant la date d’achat, et nous le lui rembourserons entièrement - sans poser de question. AMÉRIQue lAtINe : cette garantie ne s’applique pas aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Webpourlesinformationsrelativesàcettegarantie. Pourenregistrerl’outilenvued’obtenirunservicedegarantie,consulternotresiteWeb au www.portercable.com. ReMPlAceMeNt deS ÉtIQuetteS d’AveRtISSeMeNt Si vos étiquettes d’avertissement sont illisibles ou manquantes, contactez le 888-848-5175 pour en obtenir le remplacement gratuit. 4825 Highway 45 North, Jackson, Tennessee 38305 [phone] www.deltaportercable.com26 Advertencias generales de seguridad para herramientas eléctricas ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves. Conserve todas las advertencias e instrucciones para futuras consultas. El término “herramienta eléctrica” incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

terminal a tierra29 (mis à la terre)
