| Type de produit | Caisson de basses passif |
| Marque | Monacor |
| Modèle | EUL-2SUB/SW |
| Catégorie | Enceinte de sonorisation ligne 100 V |
| Haut-parleur de grave | 30 cm (12") |
| Réponse en fréquence | 38 – 250 Hz |
| Filtre intégré | Passe-bas |
| Puissance nominale | Réglable de 12,5 à 50 W RMS (sélecteur rotatif) |
| Tension de ligne | 100 V |
| Connectique | Entrée Speakon (INPUT), sortie Speakon (PAR/SAT OUT) |
| Utilisation | Intérieur uniquement |
| Température de fonctionnement | 0 – 40 °C |
| Nettoyage | Chiffon sec et doux (sans produits chimiques) |
| Sécurité | Tension de contact jusqu'à 100 V – installation par personnel qualifié |
| Poids (estimé) | Environ 15 kg |
| Dimensions (L x H x P, estimées) | 400 x 400 x 450 mm |
| Emplacement | Au sol ; possibilité de placer une enceinte satellite (ex. EUL-2/SW) sur le dessus |
FOIRE AUX QUESTIONS - EUL2SUBSW Monacor
Questions des utilisateurs sur EUL2SUBSW Monacor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice EUL2SUBSW - Monacor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EUL2SUBSW de la marque Monacor.
MODE D'EMPLOI EUL2SUBSW Monacor
Cette notice s'adresse aux installateurs possédant des connaissances suffisantes en technique de sonorisation ligne 100V. Veuillez lire la présente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.
1 Possibilités d'utilisation
Ces enceintes sont conçues pour une utilisation dans des installations de sonorisation, fonctionnant en ligne 100V. Le modèle EUL-2/SW est une enceinte fullrange avec deux haut-parleurs de grave 20 cm (8") et un haut-parleur d'aigu à pavillon 25 mm (1").
Le modèle EUL-2SUB/SW est un subwoofer avec un haut-parleur de grave 30 cm (12") et un filtre de fréquences intégré (passe-bas). Elle permet de compléter les graves d'enceintes Public Adress et est parfaitement bien adaptée pour fonctionner avec le modèle EUL-2/SW.
2 Conseils importants d'utilisation
L'enceinte répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €€.
- L'enceinte n'est conçue que pour une utilisation en intérieur. Protégez-la des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (température ambiante admissible 0–40°C).
- Pour le nettoyage, utilisez uniquement un
Casse acustiche PA
chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si l'enceinte est utilisée dans un but autre que celui pour lequel elle a été conçue, si elle n'est pas correctement branchée ou s'il y a surcharge ; en outre, la garantie deviendrait caduque.
orsque le haut-parleur est définitivement etiré du service, vous devez la déposer lans une usine de recyclage adaptée pour contribuer à son élimination non polluante.
CARTONS ET EMBALLAGE PAPIER À TRIER
3 Installation
AVERTISSEMENT Pendant le fonctionnement, une tension de contact dangereuse jusqu'à 100V est présente au câble haut-parleur.
Seul un personnel qualifié peut effectuer l'installation. Faites attention à la charge de l'amplificateur PA par les haut-parleurs. Une surcharge peut endommager l'amplificateur. La somme des puissances de l'ensemble des haut-parleurs reliés ne doit pas dépasser la puissance de l'amplificateur.
1) Posez le modèle EUL-2SUB/SW librement sur le sol. On peut poser une enceinte (p.ex. EUL-2/SW) sur le subwoofer à une certaine distance, comme élément supérieur. Pour ce faire, placez une pièce intermédiaire (par exemple PAST-28/SW) dans l'insert pour pied sur la face supérieure du subwoofer et placez l'enceinte dessus. Le modèle EUL-2/SW peut également être monté séparément sur un pied d'enceinte.
2) Avant de brancher l'enceinte, éteignez complètement l'installation Public Adress pour que le câble audio 100V de l'amplificateur Public Adress ne soit pas porteur de tension.
3) Via la prise d'entrée Speakon® femelle (2), reliez le haut-parleur à l'amplificateur Public Adress. Reliez la fiche Speakon mâle comme suit :
1+ = pôle plus haut-parleur (conducteur repéré) 1- = pôle moins haut-parleur 2+ et 2- libres
4) Avec le sélecteur (1) sur la face arrière de l'enceinte, réglez la puissance nominale.
5) Sur l'enceinte EUL-2SUB/SW, on peut relier une autre enceinte 100V (p. ex. EUL-2/SW) via la prise de sortie Speakon PAR./SAT OUT (3).
6) Si vous branchez plusieurs enceintes, veillez à que qu'elles aient toutes la même polarité.
Tout droit de modification réservé.

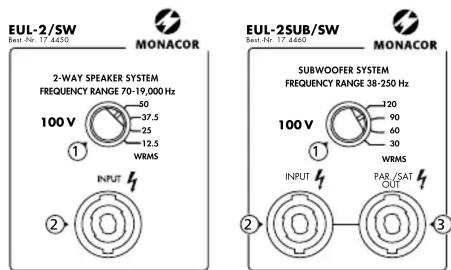

Face arrière • Retro
