MVC960 - Système de vidéo conférence Yealink - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Système de vidéo conférence
Résolution vidéo	1080p à 60fps
Caméra	Caméra PTZ avec zoom optique 12x
Microphone	Microphone à champ lointain avec suppression de bruit
Connectivité	HDMI, USB, Ethernet
Compatibilité	Compatible avec les principales plateformes de visioconférence
Utilisation	Idéal pour les salles de réunion de taille moyenne à grande
Maintenance	Nettoyage régulier de la lentille de la caméra et des microphones
Sécurité	Chiffrement des données et mises à jour régulières du firmware
Informations générales	Installation simple avec guide d'utilisation inclus

FOIRE AUX QUESTIONS - MVC960 Yealink

Comment connecter le Yealink MVC960 à un écran externe ?

Utilisez un câble HDMI pour relier le port HDMI du Yealink MVC960 à l'entrée HDMI de votre écran externe.

Que faire si le système ne reconnaît pas la caméra ?

Vérifiez que la caméra est correctement connectée au système et que tous les câbles sont en bon état. Redémarrez le système si nécessaire.

Comment mettre à jour le firmware du Yealink MVC960 ?

Accédez aux paramètres du système, sélectionnez 'Mise à jour du firmware', puis suivez les instructions à l'écran pour télécharger et installer la dernière version.

Pourquoi le son est-il défectueux lors des appels ?

Vérifiez que le microphone et les haut-parleurs sont correctement connectés. Assurez-vous également que le volume n'est pas à zéro et que les paramètres audio sont correctement configurés.

Comment partager mon écran lors d'une réunion ?

Pour partager votre écran, choisissez l'option 'Partager l'écran' dans le menu de la réunion et sélectionnez l'écran ou l'application que vous souhaitez partager.

Que faire si le système ne se connecte pas à Internet ?

Vérifiez votre connexion réseau, assurez-vous que les câbles Ethernet sont correctement branchés et que votre routeur fonctionne. Redémarrez le système si nécessaire.

Comment réinitialiser le Yealink MVC960 aux paramètres d'usine ?

Allez dans les paramètres, sélectionnez 'Système', puis 'Réinitialiser' et choisissez 'Réinitialiser aux paramètres d'usine'. Confirmez pour terminer le processus.

Le système fonctionne-t-il avec des applications de visioconférence tierces ?

Oui, le Yealink MVC960 est compatible avec plusieurs applications de visioconférence tierces comme Zoom, Microsoft Teams et Google Meet.

Comment gérer les participants dans une réunion ?

Utilisez les options de gestion des participants dans le menu de la réunion pour couper le son, retirer ou promouvoir des participants selon vos besoins.

Le système ne s'allume pas, que faire ?

Assurez-vous que le système est branché sur une prise électrique fonctionnelle. Vérifiez également que l'alimentation est correctement connectée et essayez de redémarrer l'appareil.

MODE D'EMPLOI MVC960 Yealink

English? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

简体中文

Deutsch

Français

Español

Adaptateur d'alimentation

Serre-câbles (x5)

Vis (x8) Équerres de fixation (x2)Guide de démarr

Nous vous recommandons d'utiliser les accessoires fournis et approuvés par Yealink. Les accessoires tiers non approuvés peuvent entraîner des performances médiocres.

2 Instructions de l'interface matérielle

① Voyant LED: différents états de l'AVHub.
② USB-A Port
③ USB-B Port
4 Port hub VC/caméra
⑤ Entrée RCA: connexion à un appareil d'entrée audio via un câble RCA.

6 Sortie ligne : connectez un appareil de sortie audio avec un câble audio (3,5 mm).
⑦ Entrée ligne 6,3 m
8 Sortie ligne 6,3 m
9 DC 48 V; connexion à l'adaptateur secteur.

3 Instructions du voyant LED

	Statut des LED	Description
• Se connecter au point de terminaison MVC Endpoint	Voyant LED éteint	L'AVHub est éteint.
	Rouge fixe	L'AVHub est en veille.Le PC n'est pas connecté lorsque l'AVHub est allumé.
	Rouge clignotant rapidement	L'AVHub est restauré aux réglages d'usine.
	Orange fixe	L'AVHub est allumé.
	Orange clignotant rapidement	Le microgiciel de l'AVHub est en cours de mise à jour.
	Vert fixe	L'AVHub est en cours de fonctionnement.
	Statut des LED	Description
• Se connecter au point de terminaison VCS Endpoint	Voyant LED éteint	L'AVHub est éteint ou en train de s'éteindre.
	Rouge fixe	L'AVHub est en mode d'économiseur d'écran et en veille.Lorsque vous allumez l'AVHub, le terminal VCS ou le PC n'est pas connecté.
	Rouge clignotant rapidement	L'AVHub est restauré aux réglages d'usine.Le microgiciel de l'AVHub est en cours de mise à jour.
	Vert fixe	L'AVHub est en cours de fonctionnement.
	Vert clignotant rapidement	Régler le volume ou couper le son de l'appareil AVHub
	Orange fixe	L'AVHub est allumé.

FRANÇAIS

4 Appareils concernés

Point de terminaison concerné : Point de terminaison de la série VCS/Point de terminaison de la série MVC Accessoires concernés : VCM34/VCM36/VCM38/UVC84/UVC86/MSpeaker II/VCC22

Pour plus d'informations sur le VCM34, reportez-vous au Guide de démarrage rapide du VCM34.

Pour plus d'informations sur le UVC86, reportez-vous au Guide de démarrage rapide du UVC86.

Pour plus d'informations sur le VCM38, reportez-vous au Guide de démarrage rapide du VCM38.

Pour plus d'informations sur le UVC84, reportez-vous au Guide de démarrage rapide du UVC84.

MSpeaker II

Pour plus d'informations sur le MSpeaker II, reportez-vous au Guide de démarrage rapide du MSpeaker II.

FRANÇAIS

5 Installation de l'AVHub
- Montage mural

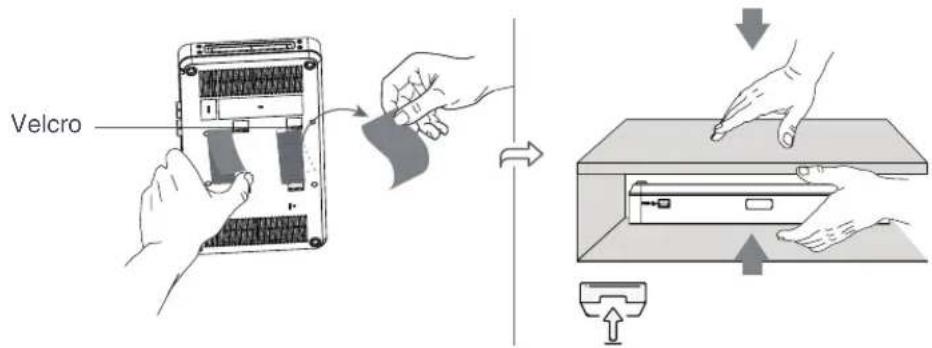

• Collage sous la table

Velcro

• Installation sur le bureau

• Montage dans l'armoire

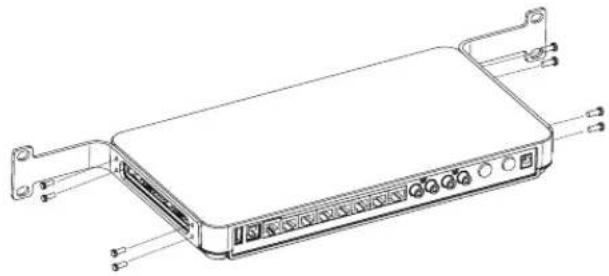

① Installez les équerres de fixation sur les deux côtés de l'AVHub.

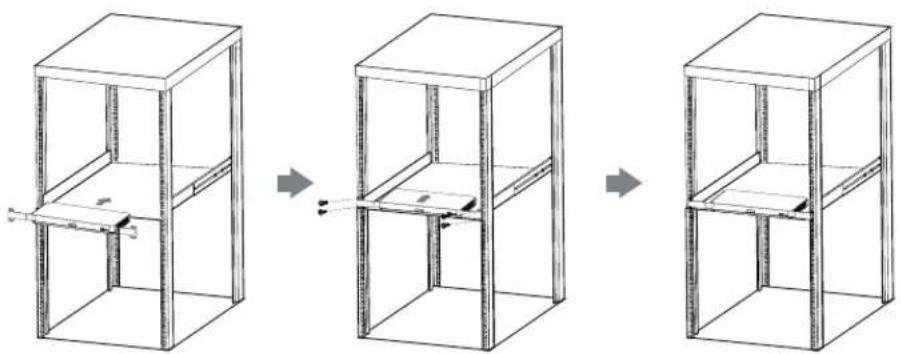

② Poussez l'AVHub dans l'armoire, puis fixez-le sur celle-ci à l'aide de vis.

L'AVHub doit être placé dans une armoire 19 pouces compatible avec la norme IEC 60297. Les vis ne sont pas incluses dans le pack.

6 Connexion du point de terminaison

L'AVHub possède deux types de connexions, vous pouvez choisir de vous connecter au point de terminaison VCS ou au point de terminaison USB, selon vos besoins.

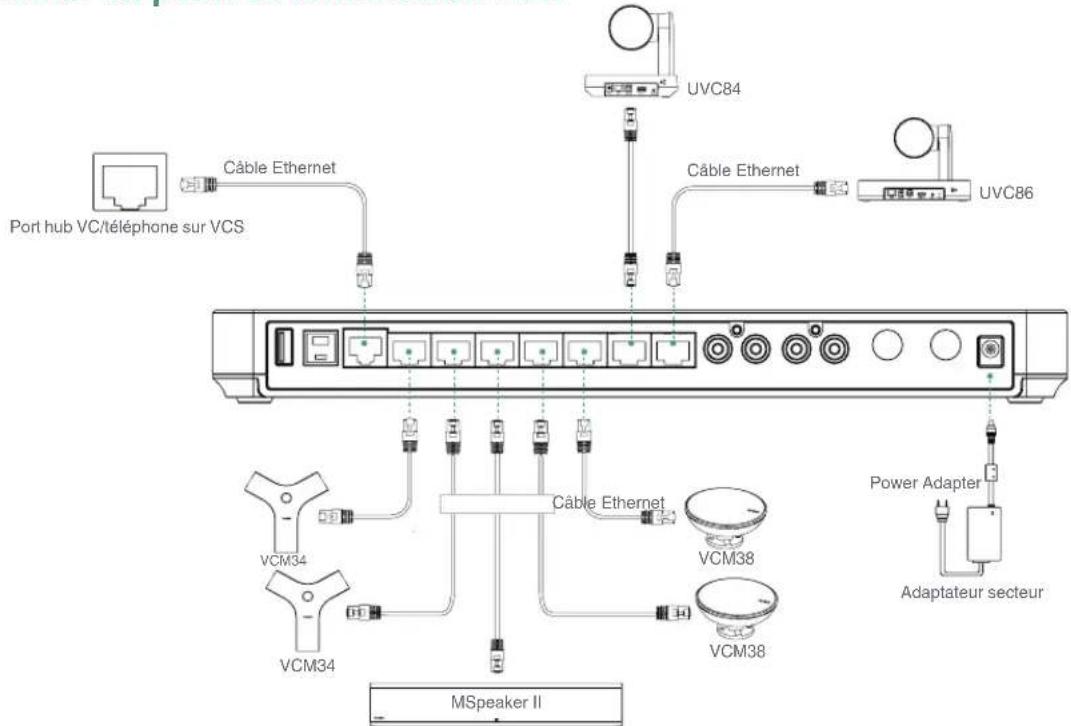

- Se connecter au point de terminaison VCS

Port hub VC/téléphone sur VCS Câble Ethernet UVC84 Câble Ethernet UVC86 VCM34 VCM34 Câble Ethernet VCM38 VCM38 Power Adapter Adaptateur secteur MSpeaker II

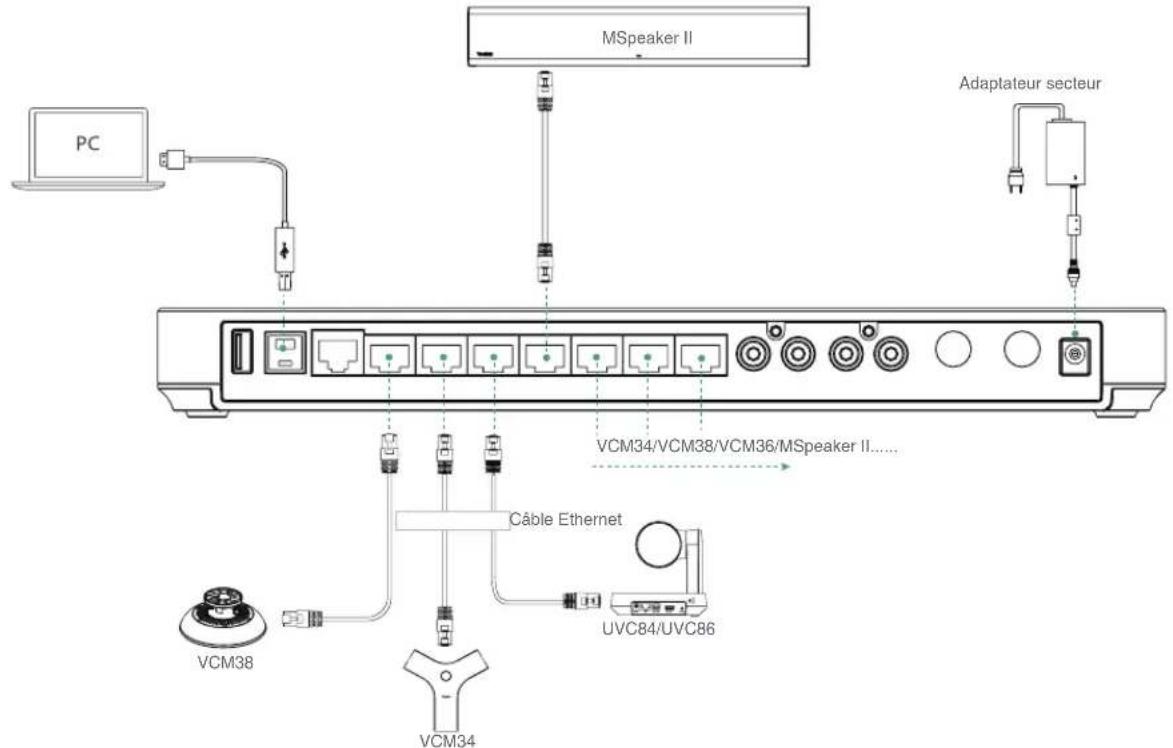

- Se connecter au point de terminaison MVC

Lorsque vous connectez UVC84/UVC86/MSpeaker II directement à l'AVhub, le nombre total de connexions doit être inférieur ou égal à 4 appareils. Si le nombre total de connexions dépasse 4 appareils, vous devez connecter un commutateur PoE et d'autres interfaces peuvent être connectées à des microphones filaires.

MSpeaker II PC Adaptateur secteur VCM34/VCM38/VCM36/MSpeaker II...... VCM34 VCM38 Câble Ethernet UVC84/UVC86

• Se connecter au point de terminaison MVC

FRANÇAIS

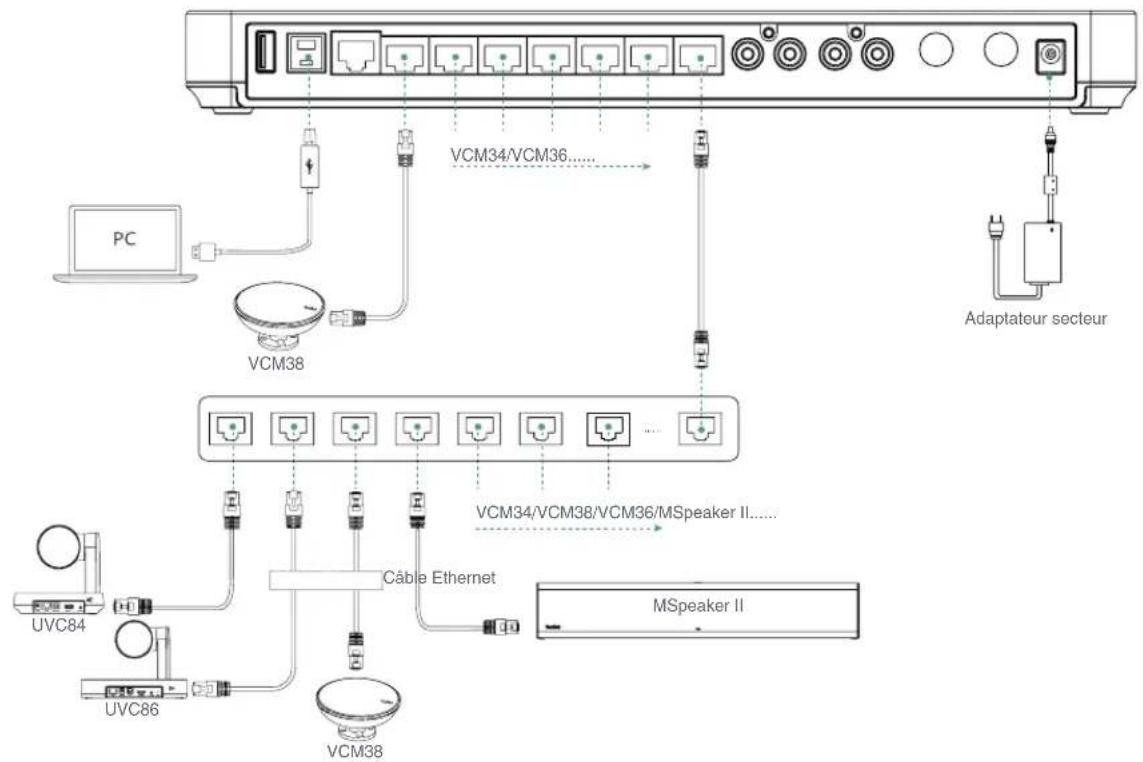

Si vous avez besoin de davantage de ports VCH pour l'AVHub, vous pouvez connecter l'AVHub via le commutateur PoE. 40

Consignes de sécurité

Temperatures de fonctionnement ambiantes

• Température de fonctionnement : +14 à 122 °F (-10 à 50 °C)

• Humidité relative : 5 % à 90 % sans condensation

• Temperature of stockage: -27 à +160.15 (-30 à +70.3C)

Garantin

Notre garantie produit est limitée à l'appareil lui-même, lorsqu'il est utilisée nomalement selon le moie d'emploi et l'environnement du système. Nous ne sommes pas responsables des dommages ou pertes découlant de l'utilisation de ce produit ou de toute réclamation d'un tiers. Nous ne sommes pas responsables des problèmes avec les appareils Yealink découlant de l'utilisation de ce produit. Nous ne sommes pas responsables pour les dommages financiers, pertes de profits, réclamations de tiers, etc. découlant de l'utilisation de ce produit.

Symbolic DC

— est le symbole de tension CC.

Directive sur les substances dangereuses (RoHS)

Ce dispositif est conforme aux exigences de la directive RoHS de l'Union européenne. Vous pouvez obtenir les déclarations de conformilé en envoyant un message à l'adresse : [e-mail].

Consignes de sécurité

Gardez ces instructions. Lisez ces consignes de sécurité avant utilisation de l'appareil !

Les précautions de base suivantes doivent toujours être suivies pour réduire le risque d'incendie, d'électrocution et de blessures.

A Exigences générales

- Avant d'instation et d'utilien l'annaril lienz (ne veineurée de avaudité et récemune la situation neondant le involvementement)

• Lorsque l'apparel est rangé, transporté ou utilisé, veuillez le garder toujours propre et sec.

• Lorsque l'appareil est rangé, transporté ou utilisé, veuillez éviter tout choc ou toute ocollision.

- Ne tantez pas de désassembler vous-même l'appareil. En cas de mauvais fonctionnement, veuillez contacter le centre de services désigné.

• Sans consentement éont préalable, aucune organisation ou individu n'est autorisé à apporter des changements à la structure ou au dispositif de sécurité de l'appareil. Yeslink n'est en aucun cas responsable des conséquences ou des problèmesundiques causés par ces changements.

• Veuillez vous référer aux lois et règlements pertinents lorsque l'appareil est utilisé. Les droits légaux des tiers doivent également être respectés.

Exigences environnementales

- Placez l'appareil dans un espace correctement ventilé. N'exposez pas l'appareil à la lumière directe du soleil.

• Gardez [annapril propio et spec

• Placez l'oporelli sur une surface stable et plate.

• Veuillez ne placer aucun priet jourd sur l'appare, risquent d'entreîner dégêts et réformations

• Maintains une ristente d'au moins 100 cm entre l'annaril et l'obiet le plus proche afin que la chaleur nuisse se dissiner

- Ne placez pas l'appareil sur ou à proximité de tout objet inflammable ou vulnérable au feu, comme des matériaux en esculchique.

• Gardez l'appareil loin de toute source de chaleur ou des flammes, comme une bougie pu un radiateur électrique

• Cardez l'appareil loin de tout appareil électroménager avec un fort champ magnétique ou un champ électromagnétique, tel qu'un four à micro-ondes ou un réfrigérateur.

Exigences d'utilisation

- Ne laissez pas des enfants utiliser l'appareil sans surveillenos.

- Ne laissez pas les enfants jouer avec l'acquacil ou ses accessoires pour éviler tout risque d'étouffement.

• Veuillez uniquement utiliser les accessoires fourmils ou autorisés par le fabricant.

• L'alimentation de l'appareil doit satisfaire aux exigences de la tension d'entrée de l'appareil. Veuillez uniquement utiliser la prise protégée contre les surtensions fournie.

- Avant de brancher ou de débrancher tout câble, assurez-vous que vos mains sont complètement sèches.

- Ne renversez aucun liquide sur le produit et n'utilisez pas l'équipement près de l'eau, par exemple, près d'une baignoire, d'un

lavabo, d'un évier, dans sous-sol humide ou près d'une piscine.

• Veuillez à ne pas marcher sur tirer sur ou plier les câbles de l'ancarel, cela pourrait entraîner son mauvais fonctionnement.

- En cas d'orang, n'utilisez pas l'appareil et débranchez-le de son alimentation. Débranchez la prise d'alimentation et

l'Aquimetric Digital Subscriber Line (ADSL) À faire torsadée (le câble de fréquence radio) pour éouter le toure

• Si l'annaril mela inatties nandant une leuvene variada du terme débranchezés de l'alimentation électricité et débranchées

le cordon d'alimentation.

• Si l'annaril émet de la lumière des relours ou bruits anneraux débranchés l'annaril de ses alimentations et débranchées

immédiatement le cordon d'alimentation. Pour toute réparation, contactez le centre de service spécifié

• N'insérez aucun choix dans les Joints de l'appareil ne faisant pas partie du produit ou n'est pas un produit auxiliaire.

• Lruei de kritsakar na aktie, conassam dissoed la aktie de uies à la bume de la l'ansouil file d'inkasakar nus la aktie de

mise à la terre jusqu'à ce que nous les autres câbles aient été débranchés.

Exigences de nettoyage

• Avant de nettover l'appareil, arrêtez de l'utiliser et déconnectez le de son alimentation

• Utilisez un chiffon deux, sec et anlistatique pour nellover l'appareil.

1. Hainanay is resa d'alimentationes reaves al Alais. His rises sale au l'auvants pour annus sur des élouss Alasmatias et subras

dengers

RECYCLAGE ENVIRONNEMENTAL

Ne jetez pas cet appareil avec les déchets ménagers

Contactez vos collectivités locales pour savoir comment l'éliminer de laçon écologique. La boile en carton, l'emballage en plastique et les composants de l'appareil peuvent être recyclés conformément à la réglementation en vigueur dans votre pays.

Respectez toujours la réglementation en vigueur

Les personnes qui l'enfriignent sont passibles de poursuites judiciaires. Le symbole de poubelle barrée apposé sur l'apparel signifie que lorsque celui-ci a atteint sa fin de vie utile, il doit être amené à un centre de traitement des déchets spécial et traité séparément des déchets ménagers ordinaires.

Dépannage

L'unité ne peut pas alimenter le dispositif de Yealink

Mauvaise comparation avec la liche

1. Nettovez le fiche avec un chiffon sec

2. Branchez-la sur une autre prise mursie

L'environnement d'utilisation est hors de la plage de températures de fonctionnement

1. Utilisez l'appareil dans sa plage de températures de incctionnement

Le câble entre l'appareil et le dispositif Xealink est mai branché

Vous ne pouvez pas brancheur la câble correctement.

1. Vous avez peut-être branché le mauvais dispositif Yealink.

2. Utilisez une source d'alimentation appropriée

3. 2016 and 2017 are a significant event

4. Nelloes

5. Netloyez le port.

Dumbratz: Vörs. Verzschul du an Repartimentagris pour lesse auins quenzen.
