Pureline Frame 15009 - Hotte NOVY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine décorative
Marque	Novy
Modèle	Pureline Frame 15009
Nombre de cadres	3
Largeur de la hotte	90 cm
Hauteur du cadre	80 cm
Nombre de spots encastrés	3
Poids	56 kg (hors étagères et charges)
Alimentation électrique	230 V ~ 50 Hz
Hauteur de montage recommandée (électrique/céramique)	600-850 mm
Hauteur de montage recommandée (gaz/induction)	650-850 mm
Mode d'évacuation	Recirculation uniquement
Filtres à graisse	Intégrés, lavables
Filtre à odeurs	Monobloc, remplaçable
Éclairage	3 spots LED encastrés, température de couleur réglable (2700 K / 4000 K)
Commandes	Sur le côté droit de l'utilisateur
Fonctionnalités	InTouch compatible, aspiration centrale
Matériau	Métal (cadres), verre (si applicable)
Nettoyage	Filtres à graisse lavables au lave-vaisselle
Sécurité	Installation par un professionnel qualifié, mise à la terre obligatoire
Pièces détachées	Filtres, spots LED, câblage, pièces de fixation
Réparabilité	Réparations par techniciens agréés Novy

FOIRE AUX QUESTIONS - Pureline Frame 15009 NOVY

Quelle est la hauteur de montage recommandée pour la hotte Pureline Frame 15009 ?

Pour une plaque électrique ou céramique, la hauteur doit être comprise entre 600 mm et 850 mm. Pour une plaque à gaz ou à induction, elle doit être comprise entre 650 mm et 850 mm.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse se nettoient au lave-vaisselle ou à la main avec de l'eau chaude savonneuse. Laissez-les sécher complètement avant de les remettre en place.

Comment remplacer le filtre à odeurs ?

Le filtre à odeurs est un filtre monobloc situé dans le caisson de recirculation. Pour le remplacer, ouvrez la grille de sortie, retirez l'ancien filtre et insérez le nouveau. Veillez à bien enclencher la grille.

Puis-je utiliser la hotte en mode évacuation extérieure ?

Non, ce modèle est conçu exclusivement pour un fonctionnement en recirculation. Les vapeurs sont filtrées puis renvoyées dans la cuisine.

Comment régler la température de couleur des spots LED ?

La température de couleur se règle via la connexion des câbles : branchez le connecteur rouge pour 2700 K (blanc chaud) ou le connecteur bleu pour 4000 K (blanc neutre). Tous les spots doivent être connectés de la même manière.

Quelle est la puissance électrique nécessaire ?

La hotte fonctionne en 230 V / 50 Hz et doit être raccordée à une prise avec terre. Un sectionneur omnipolaire peut être nécessaire selon l'installation.

La hotte est-elle compatible avec les tables à induction InTouch ?

Oui, ce modèle est compatible avec les tables de cuisson à induction Novy InTouch. Vous pouvez commander la hotte directement depuis la table.

Que faire si le panneau inférieur ne s'ouvre pas ?

Vérifiez que la hotte est bien centrée et que les commandes sont à droite. Le panneau inférieur doit s'ouvrir loin de vous. Si le problème persiste, contactez le service après-vente Novy.

Comment installer les spots encastrés supplémentaires ?

Pour la version à 3 cadres, vous pouvez installer 3 spots. Pour la version à 4 cadres, 6 spots (3 de chaque côté). Utilisez une scie cloche de 57 mm pour percer les trous, puis connectez les spots en série au câble d'éclairage.

Où trouver les pièces détachées pour cette hotte ?

Les pièces détachées d'origine Novy, telles que filtres, spots LED ou câbles, sont disponibles auprès du service après-vente Novy ou sur leur site internet.

MODE D'EMPLOI Pureline Frame 15009 NOVY

FR Instructions d'installation 4

Vous trouverez plus d'informations sur les produits, accessoires et services Novy sur Internet: www.novy.com.

Ceci est la notice de montage de l'appareil identifié en première page. Le mode d'emploi est un livret séparé, fourni avec l'appareil.

Cette notice de montage utilise un certain nombre de symboles. Vous trouverez ci-dessous la signification de ces symboles.

Symbole Signification Action
	Indication Explication d'une indication apparaissant sur l'appareil
	Avertissement Ce symbole signale un conseil important ou une situation dangereuse

Respectez ces instructions pour éviter les blessures et les dommages matériels.

Avertissements préalables au montage

• Cet appareil est conforme aux règles de sécurité en vigueur. Toutefois, une installation non professionnelle peut entraîner des blessures corporelles et endommager l'appareil.
• lappareil est exclusivement destiné à un usage domestique (préparation d'aliments), à l'exclusion de tout autre usage domestique, commercial ou industriel. N'utilisez pas l'appareil en extérieur.
• érifiez l'état de l'appareil et du matériel de montage dès que vous les sortez de l'emballage. Retirez l'appareil de l'emballage avec précaution. N'utilisez pas de couteaux pointus pour ouvrir l'emballage.

- Si l'appareil est endommagé, ne l'installez pas et contactez Novy.

• Vérifiez sur base du schéma A que tout le matériel de montage est inclus. Les filtres à graisse se trouvent déjà dans l'appareil.
• Novy n'est pas responsable des dommages résultant d'un montage, d'un raccordement, d'une utilisation ou d'un maniement incorrects.

- L'installation et le raccordement électrique de l'appareil doivent être confiés à un professionnel qualifié.

- La sécurité n'est garantie que si l'appueil est correctement installé conformément à la notice de montage. L'installateur est responsable du bon fonctionnement sur le lieu d'installation.

- Afin de faciliter l'installation de l'appareil, il est recommandé d'y procéder avec au moins 2 personnes.

• Veuillez lire attentivement le mode d'emploi et la notice de montage avant d'installer et de mettre en service cet appareil. Vous y trouverez des informations importantes pour le montage et l'utilisation de l'appareil.
• Les pièces métalliques peuvent présenter des arêtes vives et peuvent occasionner des blessures. Dès lors, portez des gants qui vous en préservent lors de l'assemblage.

riptions de montage de l'appareil

• Veillez à ce que la structure sur ou dans laquelle l'appareil doit être monté ait une capacité de charge suffisante.
• Pour garantir un montage correct, utilisez un matériau suffisamment stable et adapté à la situation de construction et au poids de l'appareil.
• L'appareil ne doit pas être directement monté dans les placoplâtres ou autres matières légères similaires.
• Les pièces défectueuses ou endommagées ne peuvent être remplacées que par des pièces Novy d'origine.
• Plus la distance entre l'appareil et la plaque de cuisson est grande, plus l'aspiration des vapeurs de cuisson par l'appareil sera difficile. Respectez donc la hauteur de montage (recommandée) spécifiée.
• Si une distance différente est spécifiée dans les instructions de pose de la plaque de cuisson au gaz, c'est la distance la plus importante qui s'applique.
• Pour que les vapeurs de cuisson soient aspires de manière optimale, l'appareil ou la structure dans laquelle il doit être installé doit recouvrir la table de cuisson. Dans le cas d'une structure réalisée soi-même, s'assurer que l'appareil est monté centré au-dessus de la table de cuisson.
• Pour un fonctionnement optimal, la surface de cuis son ne doit pas être plus grande que l'appareil ou la structure dans laquelle il est installé.

La hotte de cuisson ne peut être utilisée que comme une hotte de recirculation.

Les vapeurs de cuisson sont nettoyées par les filtres à graisse et un filtre à odeurs et sont renvoyées dans la cuisine.

Dans le cas d'un appareil avec recirculation, il doit également y avoir un minimum de ventilation dans la pièce où l'appareil est installé. La ventilation peut se faire en activant la ventilation générale dans l'habitation ou en entrouvrant une fenêtre ou en ouvrant une porte.

ordement électrique

• L'appareil ne peut être branché que dans une prise de courant avec broche de terre (230 V, 50 Hz).
• Si la connexion avec une prise principale n'est pas possible, un sectionneur omnipolaire doit être intégré dans l'installation électrique permanente conformément aux conditions de la catégorie de surtension III et à la réglementation pour l'installation. Seul un professionnel agréé est habilité à connecter les appareils sans prise.
• La sécurité n'est garantie que si l'appareil est raccordé à un conducteur de terre conformément à la réglementation en vigueur.
• L'appareil doit pouvoir être débranché de l'alimentation électrique à tout moment.
• N'utilisez pas de rallonge pour le branchement au secteur.
• La sécurité n'est garantie que si l'appareil est raccordé à un conducteur de terre conformément à la réglementation en vigueur.
• L'appareil doit pouvoir être débranché de l'alimentation électrique à tout moment.
• N'utilisez pas de rallonge pour le branchement au secteur.
• Choc électrique : n'allumez jamais un appareil défectueux, car cela pourrait provoquer un choc électrique. Débranchez la fiche secteur de la prise de courant ou déconnectez-la au niveau du tableau de distribution. Contactez le service après-vente de Novy.
• Les réparations et le remplacement du câblage défectueux ou endommagé ne doivent être effectués que par des techniciens formés par Novy.
• L'humidité qui pénètre dans l'appareil peut provoquer un choc électrique. N'utilisez pas de nettoyeur haute pression ni de nettoyeur vapeur.
• Les réparations et le remplacement du câblage défectueux ou endommagé ne doivent être effectués que par des techniciens formés par Novy.
• L'humidité qui pénètre dans l'appareil peut provoquer un choc électrique. N'utilisez pas de nettoyeur haute pression ni de nettoyeur vapeur.

2 ACCESSOIRES

InTouch

InTouch permet de commander la hotte Novy à partir de la table de cuisson à induction Novy InTouch. Ce plafonnier est compatible avec les tables de cuisson induction Novy In Touch.

Visitez le site web pour voir les différents modèles de table de cuisson à induction avec InTouch.

Vous trouverez plus d'informations sur les produits, accessoires et services Novy sur Internet: www.novy.com.

DE

Type	Nombre de cadres	Largeur de la hotte (cm)	Hauteur du cadre (cm)	Nombre de spots encastrés	Poids* (kg)
15001	2 90 70 0 50
15002	2 120 70 0 55
15003	3 90 70 3 55
15004	3 120 70 3 60
15005	4 90 70 6 60
15006	4 120 70 6 66
15007	2 90 80 0 50
15008	2 120 80 0 56
15009	3 90 80 3 56
15010	3 120 80 3 61
15011	4 90 80 6 61
15012	4 120 80 6 67

* excepté étagères, et excepté charges éventuelles sur ces étagères

DU

Typ	Anzahl an Rahmen	Breite Dunstab-zugshaube (cm)	Höhe Rahmen (cm)	Anzahl Einbaustrahler 15001.017	Gewicht* (kg)
15001	2 90 7	0 0 50
15002	2 120	70 0 55
15003	3 90 7	0 3 55
15004	3 120	70 3 60
15005	4 90 7	0 6 60
15006	4 120	70 6 66
15007	2 90 8	0 0 50
15008	2 120	80 0 56
15009	3 90 8	0 3 56
15010	3 120	80 3 61
15011	4 90 8	0 6 61
15012	4 120	80 6 67

La hauteur de montage recommandée pour une plaque de cuisson électrique ou céramique est de 600 mm au minimum et de 850 mm au maximum. La hauteur de montage pour une plaque de cuisson au gaz ou à induction est de 650 mm au minimum et de 850 mm au maximum.

En raison du poids total considérable de la construction complète, incluant les matériaux choisis pour les étagères et les éventuelles charges sur celles-ci, le plafond doit offrir une capacité portante suffisante. En cas de doute, demandez l'avis d'un entrepreneur ou d'un architecte. Ils pourront vérifier directement sur place la structure du plafond et le poids qu'il peut supporter ou non.

N'instellez pas directement dans des plaques de plâtre ou d'autres matériaux de construction légers similaires. Choisissez du matériel de montage (chevilles et vis) adapté à la situation et au poids total de la construction, incluant les matériaux choisis pour les étagères et les éventuelles charges sur celles-ci.

Avec des cadres fixes, il n'est pas possible de s'ajuster aux imperfections du plafond, c'est pourquoi Novy recommande de prêter une attention particulière à la planéité de la surface du plafond.

Étagèles (autonomes)

Épaisseur 18 à 25 mm

Largeur 750 mm

La longueur des étagères dépend de la construction choisie. L'étagère doit offrir une capacité portante et une stabilité suffisantes pour supporter le poids de la hotte et des éventuelles charges posées sur ladite étagère.

Raccordement électrique

Attention, ne procédez pas à l'installation sous tension. Assurez-vous que le circuit électrique auquel l'appareil est connecté est hors tension.

DU

Attention, ne procédez pas à l'installation sous tension. Assurez-vous que le circuit électrique auquel l'appareil est connecté est hors tension.

2

Sortez le couvercle de l'emballage. Gardez tout le matériel sur le côté, vous en aurez besoin aux prochaines étapes.

DU 3 INSTALLATION

1

③ Déterminez la largeur de la structure complète et l'emplacement des cadres dans cette structure. La distance maximum entre deux cadres est de 1 250 mm.

La distance minimum entre deux cadres pour hotte de 90 cm avec boîtier : 940 mm La distance minimum entre deux cadres pour hotte de 120 cm avec boîtier : 1 240 mm

4 Nous recommandons que les extrémités des étagères chevauchent le premier et le dernier cadre sur 25 mm maximum.

La botte doit être centrée au-dessus de la plaque de cuisson.

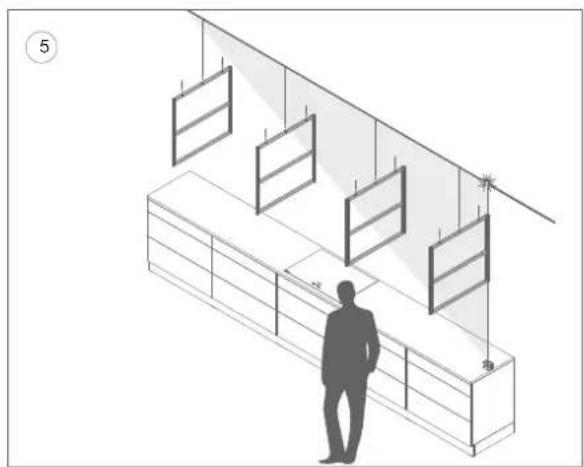

⑤ Marquez les trous de perçage (3 par cadre) sur le plafond et assurez-vous que les cadres sont mutuellement alignés.

Choisissez du matériel de montage (che- villes et vis) adapté à la situation et au poids total de la construction, incluant les matériaux choisis pour les étagères et les éventuelles charges sur celles-ci.

6 Diamètre maximum de vis pour cadre : 8 mm Diamètre maximum d'ouverture dans cadre : 15 mm Percez les trous marqués à la mèche avec une mèche adaptée.

Terez compte de la taille de la pièce par rapport à la longueur des étagères lorsque vous fixez les cadres au plafond.

Étagères à ouverture découpée pour la hotte et le caisson de recirculation

7a 7b Référez-vous au dessin du manuel si les découpes de la hotte et du caisson de recirculation doivent être réalisées sur place.

Pour monter la hotte, une découpe doit être faite dans l'étagère du bas. Déterminez la position et marquez l'ouverture à découper d'après le dessin.

Referez-vous au dessin approprié en fonction de la largeur/du type de la hotte. Tenez compte des dimensions du boîtier de la hotte.

La Botte doit être centrée au-dessus de la plaque de cuisson.

Réalisez la découpe pour la hotte dans l'étagère du bas.

Type avec hotte de 90 cm - Découpe de 845 mm x 485 mm

Type avec hotte de 120 cm - Découpe de 1145 mm x 485 mm

La hotte doit être montée avec les commandes placées sur la droite de l'utilisateur, de sorte que le panneau inférieur s'ouvre loin de vous et que le filtre à graisse puisse être facilement retiré de la hotte. Dans cette position, le caisson de recirculation est à la droite de la hotte.

Réalisez une découpe dans l'étagère du haut pour la grille de sortie du caisson de recirculation et une ouverture d'entrée de câbles pour le raccordement électrique au plafond. Utilisez le dessin pour marquer la découpe et l'ouverture d'entrée de câbles.

Réalisez la découpe pour la grille de sortie du caisson de recirculation : découpe de 265 mm x 410 mm.

Respectez la position respective de la découpe du caisson de recirculation et de la découpe de la hotte.

Il est recommandé de réaliser une finition étanche des ouvertures de la découpe.

7b

Positionnement des étagères

⑧ Positionnez les étagères sur les cadres. Placez d'abord l'étagère du haut puis celle du bas.

Alignement des étagères

9 • Divisez la longueur des étagères par la construction de cadres et assurez-vous que les deux côtés extérieurs des étagères tombent à l'extérieur des cadres de manière équivalente.

- Alignez la pr ofondeur des étagères dans tous les cadres (largeur des étagères de 750 mm par rapport à l'intérieur du cadre de 756 mm).

- Vérifiez que les cadres sont montés à un angle de 90 degrés par rapport au plafond.

- Fixez les étagères aux cadres à l'aide des vis auto-foreuses (15001.035) (2 par étagère/cadre). Nous recommandons de préforer les trous dans l'étagère et de fraiser la tête de la vis.

DU

Installation du boîtier de la hotte

10 Sortez les 4 panneaux du boîtier de la hotte de l'emballage. Montez et attachez les 2 aimants (15001.006) à l'autre extrémité du long panneau latéral (90 cm : 15001.002 / 120 cm : 15001.003) à l'aide des 2 vis (7903.084). Répétez cette action de l'autre côté de ce panneau, ainsi que des deux côtés de l'autre long panneau latéral.

Pour étagères de 18 à 22 mm d'épaisseur Il existe un écart entre le boîtier et l'étagère du haut. Cet écart peut être comblé en collant la bande d'écartement fournie (15001.039) sur le haut des longs panneaux latéraux.

Pour les étagères de 23 à 25 mm d'épaisseur, aucune bande d'écartement n'est nécessaire.

Procédez comme suit :

- Coupez la bande d'écartement sur une longueur de 88 cm pour une hotte de 90 cm. Pour la hotte de 120 cm, la bande d'écartement est à la bonne taille. - Dégraissez la surface où la bande d'écartemen doit être collée à l'aide du chiffon dégraissant fourni (661057).

- Placez la bande d'écartement sur le haut du long panneau latéral et appuyez fermement.

- Répétez sur l'autre long panneau latéral.

12 • Placez les 2 panneaux long (90 cm : 15001.002 / 120 cm : 15001.003) et les 2 panneaux courts (15001.001) sur l'étagère du bas au-dessus de la découpe pour la hotte.

• Cliquez les 4 panneaux ensemble.

DU

13 Centrez le boîtier au-dessus de la découpe de sorte que l'espace entre le boîtier et la découpe soit égale de part et d'autre.

14 15 Fixation du boîtier à l'étagère du bas

Utilisez les vis de 16 mm (906.687) pour fixer le boîtier à l'étagère du bas dans les trous de la fente. Prévoyez suffisamment de vis pour une construction solide.

Fixation du boîtier à l'étagère du haut

Utilisez les vis de 16 mm (906.687) pour fixer le boîtier et les bandes d'écartement à coller, si nécessaire, à l'étagère du haut dans les trous de la fente. Prévoyez suffisamment de vis pour une construction solide.

16 Montage des caches de recouvrement du cadre

Placez les caches de recouvrement (906.689) (3 par cadres) dans les passages du cadre.

DU

Préparation de la hotte pour montage sur l'étagère

Sortez la hotte de l'emballage.

17 • Sortez le câble d'alimentation noir avec le contre-connecteur (15001.012) de l'emballage.
- Branchez le connecteur blanc de la hotte dans le contre-connecteur noir.
- Placez la fiche de connexion blanche et le contre-connecteur noir sur la hotte et insérez la longueur restante du câble d'alimentation noir dans le caisson de recirculation.

- Collez temporairement le câble d'alimentation noir avec du ruban adhésif sur le caisson de recirculation à la hauteur de l'ouverture d'entrée de câbles afin de simplifier l'installation.

Préparation du/des câble(s) d'éclairage pour la version à 3 ou 4 cadres.

La version à 2 cadres ne comporte pas d'éclairage supplémentaire. Par conséquent, les actions suivantes ne s'appliquent pas à la version à 2 cadres. Passez à la page 26.

Sortez le(s) câble(s) d'éclairage pour les spots encastrés (15001.015) de l'emballage

• V ersion à 3 cadres : 1 câble d'éclairage

- Version à 4 cadres : 2 câbles d'éclairage

19 Le câble est doté d'une pièce de rallonge « A » pour l'éclairage. Cette pièce de rallonge est uniquement nécessaire pour la version à 4 cadres présentant 4 à 6 spots sur une même ligne, pour les 2 ou 3 spots encastrés, les plus éloignés de la hotte.

Retrez cette pièce de rallonge dans tous les autres cas.

20 Retirez d'abord le connecteur factice (pont) sur le connecteur. •Connectez le(s) câble(s) d'éclairage sur l'un des deux connecteurs ouverts sur la hotte. • Ensuite, déposez le(s) câble(s) d'éclairage gauche et/ou droit (selon la version) sur le boîtier de la hotte (pas sur le boîtier du moteur) et fixez temporairement à l'aide de ruban adhésif pour simplifier l'installation.

Véter à positionner le(s) câble(s) d'éclairage correctement sur la hotte ; à gauche ou à droite du boîtier du moteur, selon la version et la position des spots encastrés.

Montage de la hotte sur l'étagère du bas

La hotte doit être montée avec les commandes placées sur la droite de l'utilisateur, de sorte que le panneau inférieur s'ouvre loin de vous et que le filtre à graisse puisse être facilement retiré de la hotte. Dans cette position, le caisson de recirculation est à la droite de la hotte.

21 Poussez l'unité de plafond horizontalement dans l'ouverture d'encastrement, en poussant sur les côtés jusqu'à entendre un clic net.

- N'appuyez pas sur le panneau inférieur! - Assurez-vous que le(s) câble(s) d'éclairage et le câble d'alimentation ne se coïncent pas entre la hotte et les spots encastrés et/ou les étagères. Cela pourrait rompre les câbles. - Assurez-vous que le caisson de recirculation ne soit pas bloqué par l'étagère du haut.

La hotte reste à présent suspendue en place.

22 23 Ensuite, serrez manuellement les 4 vis de serrage pour fixer la hotte à l'étagère.

DU

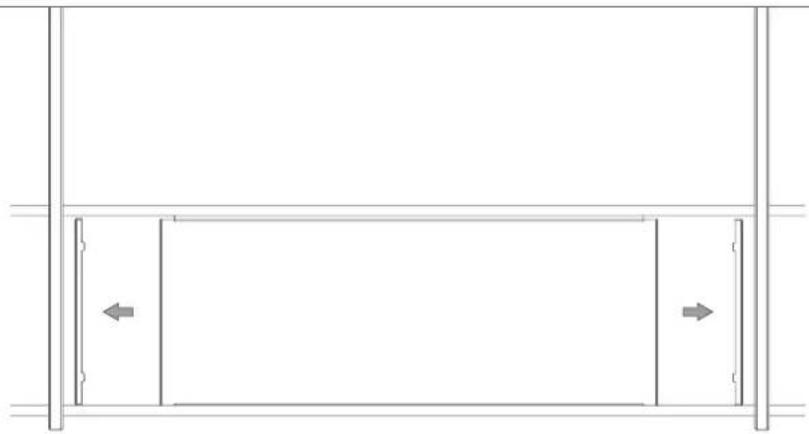

Installation des spots encastrés dans les étagères pour les versions à 3 et 4 cadres

La version à 2 cadres ne comporte pas d'éclairage supplémentaire. Par conséquent, les actions suivantes ne s'appliquent pas à la version à 2 cadres. Passez à la page 34.

Description	Numéro d'article	Quantité avec la version à 3 cadres	Quantité avec la version à 4 cadres
Spots encastrés 15001.0	17 3 6
Profil de finition (longueur 1 200 mm)	15001.014 1	2
Profil de finition du cache d'extrémité	15001.013 1	2
Vis noires du profil de finition	906.690 10 20
Vis noires pour caches d'extrémité du profil de finition	906.691 2 4
Clé Allen	1010.262 1 1

Sortez le matériel de l'emballage.

24 Pour la version à 3 cadres :

Référez-vous au dessin 24 pour les options possibles.

25 Pour la version à 4 cadres :

Installez toujours un nombre égal de spots encastrés sur chaque câble d'éclairage (15001.015).

3 spots encastrés et 3 spots encastrés = OK

2 spots encastrés et 2 spots encastrés = OK

Les autres possibilités (nombre inégal) entraineront une panne d'éclairage.

25

DU

Découpe des ouvertures pour les spots encastrés

26 Si les découpes pour les spots encastrés doivent être réalisés sur place, procédez comme suit :

• Déterminez l'axe central sur l'étagère et tracez une ligne sur toute la longueur de l'étagère. Déterminez le nombre de spots encastrés (voir remarques ci-dessus) et leur position dans l'étagère du bas.
• Percez les trous pour les spots encastrés à l'aide d'une scie cloche (diamètre de 57 mm).

Il est recommandé de réaliser une finition étanche des ouvertures de la découpe.

27 Installation et finition des spots encastrés dans l'étagère

• Poussez le spot encastré par en-dessous dans l'étagère. Répétez l'opération pour les autres spots encastrés.
• Retirez soigneusement le panneau latéral du boîtier de la hotte (côté spots encastrés) en le décliquant des aimants. Cela peut se faire aisément en insérant une clé Allen dans l'ouverture prévue sur le bas et en tirant. Si nécessaire, répétez cette opération de l'autre côté pour la version à 4 cadres.
• Le(s) câble(s) d'éclairage sont sur le dessus de la hotte.

Au-dessus de l'étagère du bas, faites rouler le(s) câble(s) d'éclairage vers les découpes des spots intégrés.

Avant de connecter les spots encastrés au cable d'éclairage, retirez le connecteur factice (pont). Les spots encastrés sont connectés en série au câble d'éclairage. Assurez-vous que les connecteurs pour les spots encastrés sont toujours connectés à un connecteur factice ou à un spot encastré. Sinon, l'éclairage ne fonctionnera pas.

- Attachez le connecteur du câble d'éclairage aux spots encastrés. Adaptez la connexion en fonction de la température de couleur de l'éclairage.

25

28 Température de couleur de 2 700 K (blanc chaud) ou 4 000 K (blanc neutre) selon le choix de connexion.

Connexion rouge = 2 700 k

Connexion bleue = 4 000 k

Veitez à ce que tous les spots encastrés soient connectés de la même manière pour éviter une différence de température de couleur.

La températur e de couleur des spots encastrés dans la hotte peut aussi être ajustée (standard 2 700 k/voir explications dans le manuel de l'utilisateur).

- Répétez cette opération pour les autres spots encastrés.

- Remplacez le panneau latéral court sur le boîtier de la hotte.

- Le dessus des spots encastrés est fini à l'aide d'un profil de finition (15001.014).

29 • Sciez le(s) profil(s) de finition à la longueur requise. Pour de meilleurs résultats, utilisez une scie à coupe transversale.

• Le profil de finition comporte une encoche pour indiquer l'emplacement des vis.

Percez les trous (4 mm) à l'emplacement souhaité dans le profil de finition.

31 Placez le(s) cache(s) d'extrémité (15001.013) du profil de finition et fixez les deux vis noires (906.691) à l'aide de la clé Allen fournie (1010.262).

DU

32 Placez le(s) profil(s) de finition sur les spots encastrés. Assurez-vous que le câble d'éclairage ne soit pas coincé entre le profil de finition et l'étagère. Utilisez les vis noires (906.690 T15) pour fixer le profil de finition par-dessus les spots encastrés et le câble d'éclairage.

Installation de la grille d'aération dans le caisson de recirculation

33 • Tirez le câble d'alimentation noir hors du caisson de recirculation et faites-le passer à travers l'ouverture d'entrée de câbles dans le support de filtre (15001.011). Placez le passe-câble en caoutchouc sur le câble d'alimentation et faites passer le câble à travers l'ouverture prévue dans la grille de sortie d'air. Posez ensuite le câble d'alimentation sur l'étagère du haut.

34 • Placez le support de filtre dans l'ouverture découpée de l'étagère du haut.

- Attachez le support de filtre au caisson de recirculation à l'aide des 4 vis (906.116).

- Le support de filtre comporte des supports isolants. Pliez ces supports isolants contre l'isolation pour une fixation correcte.

35 Retirez le filtre monobloc (7300.556) du sac en plastique et placez soigneusement le filtre monobloc dans son support. Poussez ensuite la grille de sortie (15001.010) par-dessus le filtre monobloc jusqu'à entendre clairement un « clic ».

DU

Installation de la connexion électrique dans le cache de plafond

Attention, ne procédez pas à l'installation sous tension. Assurez-vous que le circuit électrique auquel l'appareil est connecté est hors tension.

36 Faites glisser les parties du cache de plafond (7530.070) sur le câble d'alimentation noir (15001.012) dans l'ordre indiqué sur le dessin.
37 Fixez le câble d'alimentation de la hotte au boîtier en plastique (anti-traction). Assurez-vous que le câble d'alimentation n'est pas trop long, afin de pouvoir glisser toute longueur excédentaire dans la hotte lors des étapes suivantes. La longueur totale du câble d'alimentation dépend de la distance entre le cache de plafond et l'ouverture du câble d'alimentation dans l'appareil. Pour une belle finition, il est possible de faire passer le câble d'alimentation à angle droit depuis le cache de plafond jusqu'à la hotte en utilisant un support de bande de serrage autocollant (étape 42).
38 Retirez l'isolation du câble d'alimentation de la hotte et dénudez l'isolation des trois fils d'alimentation à l'aide d'une pince à dénuder.

DU

39 Connectez les fils d'alimentation à un bornier et reliez-les au câble d'alimentation. Veillez à ce qu'ils soient bien connectés. Respectez les connexions de phase, de neutre et de terre comme illustré sur le bornier. Placez le bornier dans le boîtier en plastique.
40 Fixez le boîtier en plastique au plafond avec le disque plat entre les deux, en veillant à ce que le bord surélevé du disque plat soit du côté droit. Fixez à l'aide de deux vis (7530085).
41 Faites glisser le boîtier métallique sur l'ensemble et enclenchez-le avec le petit disque (pièce de fixation). Il est possible d'ajuster la longueur visible du câble d'alimentation en le glissant dans la hotte.

DU

Ensuite, le circuit électrique auquel l'appareil est connecté peut être mis sous tension et la hotte est prête à être utilisée.

DU

EN

42a Si le cache de plafond est monté au plafond dans la position idéale, indiquée en C sur le dessin, vous pouvez guider le câble d'alimentation noir (15001.012) en ligne droite vers la hotte. Il est possible de raccourcir ou de simplement pousser toute longueur excédentaire visible du câble d'alimentation dans la hotte.
42b Si le cache de plafond est placé ailleurs qu'au-dessus de l'étagère, vous pouvez guider le câble d'alimentation tout droit jusqu'à l'étagère à l'aide de la bande de serrage fournie et du support de bande de serrage autocollant (7530087+10237).

Pour ce fair e, procédez comme suit :

1. Dégraissez la surface où le support de la sangle de tension doit être collé, en utilisant le chiffon dégraissant fourni (661057).
2. Placez la bande de serrage avec le support de bande de serrage autour du câble d'alimentation. Ne serrez pas complètement. Tout doit encore pouvoir bouger !
3. Tenez le câble à angle droit vers le bas et collez le support de la bande de serrage sur la hotte.
4. Serrez la bande de serrage. Il est possible de glisser facilement toute longueur excédentaire visible du câble d'alimentation dans la hotte.

DU
