Type de produit	Convertisseur audio/vidéo HDMI vers DVB-C/T
Marque	Kathrein
Modèle	UFX 10
Référence	206500014
Fonctions principales	Encodage MPEG-4 AVC/H.264 HD/SD avec boucle 4K ; entrée HDMI ; sortie IF DVB-C/-T
Résolution vidéo	1920 x 1080i/p, 1280 x 720i/p, 576i/p, 480i/p
Débit vidéo	1-12 Mbps
Encodage audio	MPEG-1 Layer II, MPEG-2 AAC, MPEG-4 AAC, MPEG-4 AVC/H.264
Fréquence d'échantillonnage audio	192 kHz
Norme DVB-C	EN 300429, constellation 4/16/32/64/128/256 QAM, largeur 7-8 MHz
Norme DVB-T	EN 300744, intervalle de garde 1/4..1/32, FEC 1/2..7/8, mode FFT 2k/8k
Plage de fréquence de sortie	105-858 MHz
Niveau de sortie	Typ. 70-100 dBµV
Alimentation	Adaptateur secteur externe 100-240 VAC / 12 VDC, 2 A
Consommation électrique	Max. 11,5 W
Dimensions (L x P x H)	172 x 115 x 32 mm
Poids	0,6 kg
Température de fonctionnement	+5 °C à +40 °C
Connecteurs	Entrée/sortie RF : connecteur F ; entrée HDMI ; alimentation
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Débrancher avant nettoyage. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité. Respecter la température de fonctionnement.
Pièces détachées et réparabilité	Contactez le service après-vente Kathrein pour toute pièce ou réparation. Indice de réparabilité non communiqué.
Informations générales	Appareil conçu pour une intégration dans un réseau LCN existant. Commande directe par boutons en façade.

FOIRE AUX QUESTIONS - UFX 10 KATHREIN

Comment brancher le Kathrein UFX 10 ?

Connectez une source HDMI (ex : décodeur, caméra) à l'entrée HDMI. Raccordez la sortie RF à votre réseau câble ou antenne via un câble coaxial avec connecteur F. Branchez l'alimentation 12V fournie.

Quelle est la résolution maximale prise en charge ?

Le UFX 10 supporte les résolutions HD jusqu'à 1920x1080i/p, ainsi que 1280x720i/p et les résolutions SD 576i/p et 480i/p. Il ne gère pas le 4K en entrée, mais offre une boucle 4K.

Comment configurer les paramètres de modulation ?

Utilisez les boutons en façade pour naviguer dans le menu. Vous pouvez choisir entre DVB-C ou DVB-T, la constellation QAM, le débit symbole, etc. Reportez-vous à la notice pour les réglages détaillés.

Puis-je utiliser cet appareil avec une antenne TNT ?

Oui, le UFX 10 peut moduler en DVB-T. Sortie sur la bande UHF (105-858 MHz). Il faut connecter la sortie RF à l'entrée antenne de votre téléviseur ou récepteur.

Quel est le débit vidéo recommandé ?

Le débit vidéo peut être réglé de 1 à 12 Mbps. Pour une qualité HD, utilisez 8-12 Mbps. Un débit plus faible convient pour du SD ou pour économiser de la bande passante.

Comment mettre à jour le firmware ?

Normalement, le UFX 10 ne dispose pas de mise à jour utilisateur. Contactez le support Kathrein pour savoir si une nouvelle version est disponible et comment la procéder.

Que faire si l'image ne s'affiche pas ?

Vérifiez les câbles HDMI et RF. Assurez-vous que la source HDMI est allumée et que le téléviseur est réglé sur la bonne fréquence. Vérifiez les réglages de modulation (DVB-C/T) et le niveau de sortie.

L'appareil chauffe-t-il beaucoup ?

La consommation maximale est de 11,5 W, donc la chaleur dégagée est modérée. Placez-le dans un endroit bien ventilé, loin des sources de chaleur.

Puis-je connecter plusieurs appareils HDMI en cascade ?

Non, l'entrée HDMI est unique. Utilisez un commutateur HDMI externe si vous devez basculer entre plusieurs sources.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également demander une traduction par email.

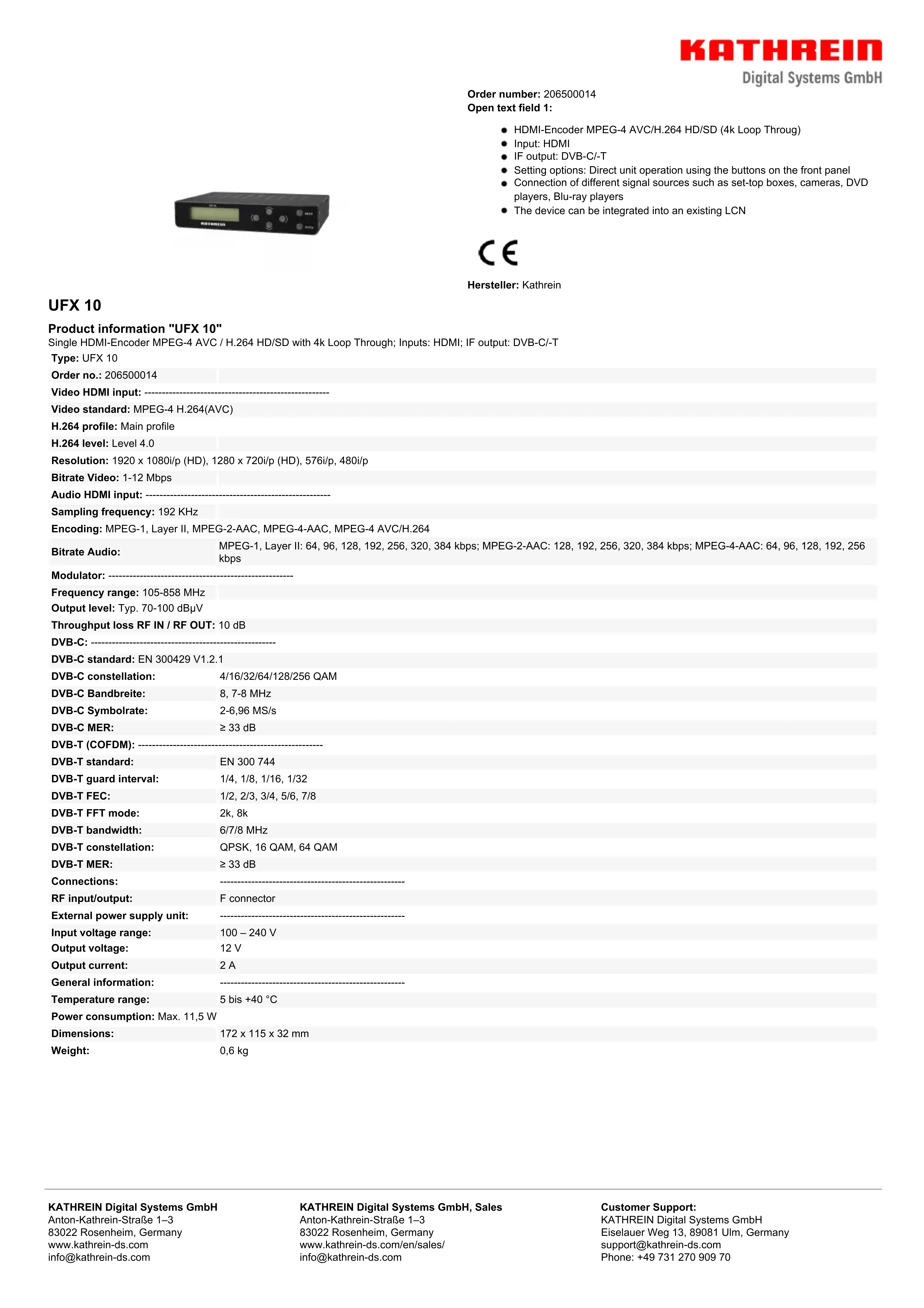

MODE D'EMPLOI UFX 10 KATHREIN

Order number: 206500014

Open text field 1:

• HDMI-Encoder MPEG-4 AVC/H.264 HD/SD (4k Loop Through)
• Input: HDMI
• IF output: DVB-C/-T
• Setting options: Direct unit operation using the buttons on the front panel
• Connection of different signal sources such as set-top boxes, cameras, DVD players, Blu-ray players
• The device can be integrated into an existing LCN

Hersteller: Kathrein

UFX 10

Product information "UFX 10"

Single HDMI-Encoder MPEG-4 AVC / H.264 HD/SD with 4k Loop Through; Inputs: HDMI; IF output: DVB-C/-T

Type: UFX 10

Order no.: 206500014

Video HDMI input: ____

Video standard: MPEG-4 H.264(AVC)

H.264 profile: Main profile

H.264 level: Level 4.0

Resolution: 1920 x 1080i/p (HD), 1280 x 720i/p (HD), 576i/p, 480i/p

Bitrate Video: 1-12 Mbps

Audio HDMI input: ----

Sampling frequency: 192 KHz

Encoding: MPEG-1, Layer II, MPEG-2-AAC, MPEG-4-AAC, MPEG-4 AVC/H.264

Bitrate Audio: MPEG-1, Layer II: 64, 96, 128, 192, 256, 320, 384 kbps; MPEG-2-AAC: 128, 192, 256, 320, 384 kbps; MPEG-4-AAC: 64, 96, 128, 192, 256 kbps

Modulator:

Frequency range: 105-858 MHz

Output level: Typ. 70-100 dBμV

Throughput loss RF IN / RF OUT: 10 dB

DVB-C:

DVB-C standard: EN 300429 V1.2.1

DVB-C constellation: 4/16/32/64/128/256 QAM

DVB-C Bandbreite: 8, 7-8 MHz

DVB-C Symbolrate: 2-6,96 MS/s

DVB-C MER: ≥ 33 dB

DVB-T (COFDM):

DVB-T standard: EN 300 744

DVB-T guard interval: 1/4, 1/8, 1/16, 1/32

DVB-T FEC: 1/2, 2/3, 3/4, 5/6, 7/8

DVB-T FFT mode: 2k, 8k

DVB-T bandwidth: 6/7/8 MHz

DVB-T constellation: QPSK, 16 QAM, 64 QAM

DVB-T MER: ≥ 33 dB

Connections:

RF input/output: F connector

External power supply unit:

Input voltage range: 100 – 240 V

Output voltage: 12 V

Output current: 2 A

General information:

Temperature range: 5 bis +40 °C

Power consumption: Max. 11,5 W

Dimensions: 172 x 115 x 32 mm

Weight: 0,6 kg
