Type de produit	Hotte aspirante
Marque	ETNA
Modèle	HR0013
Installation	Évacuation extérieure ou recirculation d'air
Nombre de vitesses	3 (vitesse 1, 2, 3) + mode intensif
Éclairage	Lampe intégrée (remplacement par technicien agréé)
Commande	Touches sensitives (marche/arrêt, vitesses, éclairage)
Minuterie	Arrêt automatique après 5 minutes
Indicateur de saturation des filtres	Oui (clignotement de la touche d'éclairage après 90 h)
Filtre à graisse	Métallique, lavable (lave-vaisselle ou manuel)
Filtre à odeurs et particules fines	Modèle HF0013 (optionnel, remplacement annuel)
Distance minimale au-dessus de la cuisinière	55 cm (électrique/vitrocéramique/induction) – 65 cm (gaz)
Diamètre du conduit d'évacuation	120 ou 150 mm
Raccordement électrique	220-240 V, 50 Hz, classe I, mise à la terre
Matériau	Acier inoxydable
Nettoyage des filtres à graisse	Une fois par mois ou au signal de saturation
Réinitialisation du témoin de saturation	Appuyer simultanément sur touche B + éclairage

FOIRE AUX QUESTIONS - HR0013 ETNA

Comment installer la hotte HR0013 ?

L'installation doit être réalisée par un installateur autorisé. Respectez les distances minimales : 55 cm pour les cuisinières électriques, 65 cm pour le gaz. Utilisez un conduit d'évacuation de 120 ou 150 mm de diamètre. Pour une recirculation, commandez le kit HR0013 et le filtre à charbon séparément.

Comment nettoyer les filtres à graisse ?

Les filtres métalliques se nettoient une fois par mois au lave-vaisselle (programme court, basse température) ou à la main avec un détergent neutre. Replacez-les ouverts vers le bas pour l'égouttage.

Quand et comment remplacer le filtre à odeurs HF0013 ?

Le filtre HF0013 doit être remplacé une fois par an. Commandez le kit de recirculation HR0013. Suivez les instructions fournies avec le nouveau filtre.

Comment réinitialiser le témoin de saturation des filtres ?

Après avoir nettoyé les filtres à graisse, appuyez simultanément sur la touche B et la touche d'éclairage jusqu'à ce que le clignotement cesse.

Que faire si l'éclairage ne fonctionne plus ?

Le système d'éclairage intégré doit être remplacé par un technicien agréé. N'essayez pas de le remplacer vous-même.

Comment utiliser la minuterie ?

Allumez le ventilateur et sélectionnez la vitesse souhaitée. Appuyez sur la touche d'éclairage pendant 3 secondes : la minuterie s'active et la hotte s'arrête automatiquement après 5 minutes.

Quelles sont les consignes de sécurité importantes ?

Débranchez toujours la hotte avant tout entretien. N'utilisez pas de produits abrasifs ou d'alcool. Respectez les distances minimales et ne raccordez pas d'autres appareils sur le conduit d'évacuation.

Comment sélectionner les vitesses d'aspiration ?

Allumez le ventilateur avec la touche Marche/Arrêt. Utilisez les touches 2 (vitesse 2), 3 (vitesse 3) ou B (mode intensif). La touche 1 correspond à la vitesse 1.

La hotte est-elle bruyante en mode recirculation ?

Oui, le fonctionnement avec filtre à odeurs et particules fines est plus bruyant. Pour un meilleur confort, utilisez une vitesse lente et évitez le mode intensif.

Comment éteindre l'éclairage ?

Appuyez sur la touche d'éclairage : premier appui 50% d'intensité, deuxième 100%, troisième éteint. La hotte s'éteint en appuyant longuement sur Marche/Arrêt.

MODE D'EMPLOI HR0013 ETNA

FR Mode d'emploi FR 3 - FR 13

Scannez le code QR ou visitez le site Web etna.be/connected pour savoir comment établir une connexion avec votre appareil.

	Introduction	4
	Description	4
	Systèmes d'évacuation 5

Utilisation

Commande 6

Nettoyage des filtres 6

Entretien

	Nettoyage	8
	Filtres à graisse 9
	Filtre à odeurs et à particules fines HF0013 9
	Éclairage	10

Installation

	Généralités	11
	Raccordement	12

Aspects environnementaux

Mise au rebut de l'appareil et de l'emballage 13

Introduction

Lisez attentivement cette notice d'utilisation pour connaître rapidement toutes les possibilités de cet appareil. Vous y trouverez des renseignements utiles pour garantir votre sécurité et assurer l'entretien de l'appareil.

Conservez les instructions d'installation et d'utilisation de l'appareil. Elles pourront servir de référence à un éventuel second utilisateur de cet appareil.

Avant l'utilisation, lisez les consignes de sécurité séparées.

Vous pouvez trouver la version la plus récente de le mode d'emploi sur notre site Web.

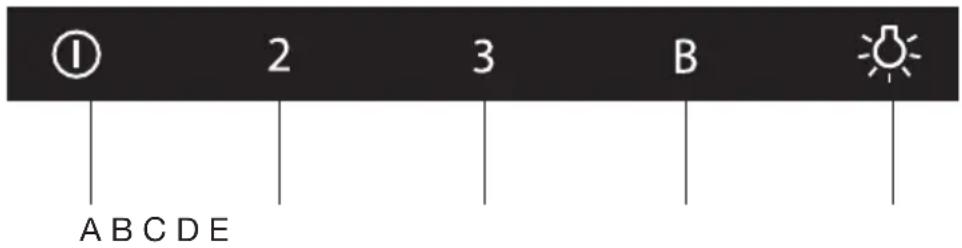

Description

A Touche Marche/Arrêt et touche de vitesse 1
B Touche de vitesse 2
C Touche de vitesse 3
D Touche de mode intensif
E Touche d'éclairage.

Systèmes d'évacuation

Selon le modèle, la hotte aspirante peut être montée de deux façons :

1. Comme hotte aspirante reliée à un conduit d'évacuation.

L'air chargé de vapeurs est aspiré et filtré, puis évacué vers l'extérieur. Il s'agit de la meilleure solution !

1. Comme hotte aspirante à recirculation d'air. Les particules de graisse et les odeurs des vapeurs aspirées sont filtrées.

L'air aspiré ne sera pas évacué, mais remis en circulation vers la cuisine d'où il provient. Vous devez dans ce cas mettre en place un filtre à charbon.

Attention ! Le filtre à charbon doit être commandé séparément.

Commande

2

3

B

Activation et désactivation du ventilateur

• Allumez le ventilateur en appuyant sur la touche Marche/Arrêt.
• Sélectionnez le mode d'aspiration souhaité avec les touches 2, 3 ou B.
• Arrêtez le ventilateur en appuyant longuement sur la touche Marche/Arrêt : la touche Marche/Arrêt continuera alors à clignoter lentement pendant 1 minute.

Fonction de minuterie

• Allumez le ventilateur et sélectionnez le mode d'aspiration souhaité.
• Appuyez sur la touche d'éclairage pendant trois secondes.
  ▶La fonction minuterie est activée.
  ▶La vitesse sélectionnée clignote sur l'écran.
  ▶La vitesse peut être modifiée pendant cette fonction.
  La hotte aspirante s'éteindra automatiquement après 5 minutes.

Allumage et extinction de l'éclairage

• Appuyez sur la touche d'éclairage.
  ▶L'éclairage s'allume à 50% de l'intensité lumineuse.
• Appuyez à nouveau sur la touche d'éclairage.
  ▷L'éclairage s'allume à 100%.
• Appuyez à nouveau sur la touche d'éclairage.
  ▷L'éclairage s'éteint.

Nettoyage des filtres

Saturation du filtre à graisse

Après 90 heures de fonctionnement, le témoin de filtres se met à clignoter. Quand le témoin de filtres est allumé, les filtres à graisse doivent être nettoyés :

• Témoin de nettoyage du filtre à graisse :
▶La touche d'éclairage clignote après 90 heures d'utilisation.
- Nettoyez les filtres anti-graisses.

- Réinitialisez la mémoire en appuyant simultanément sur la touche B et la touche d'éclairage jusqu'à ce que le témoin de filtres cesse de clignoter.

Ne réinitialisez la mémoire qu'après l'entretien des filtres.

Nettoyage

Attention ! Avant tout entretien, déconnectez l'alimentation électrique de la hotte, soit en débranchant la fiche, soit en coupant le courant au niveau du disjoncteur. La hotte doit être nettoyée régulièrement, à l'intérieur comme à l'extérieur (au moins aussi souvent que les filtres à graisse). N'utilisez aucun produit abrasif.

N'utilisez pas d'alcool !

Attention ! Si vous ne respectez pas ces instructions de nettoyage de l'appareil et de nettoyage ou remplacement des filtres, vous risquez un incendie. Respectez scrupuleusement ces instructions !

Le fabriquant décline toute responsabilité en cas de dommages au moteur ou de dommages d'incendie qui résulteraient d'un mauvais entretien ou du non-respect des instructions de sécurité exposées ci-avant.

Hotte aspirante

Nettoyez la hotte à l'eau savonneuse, avec un chiffon doux. Rincez à l'eau claire. N'utilisez pas de produits d'entretien agressifs comme de la soude de ménage. Le revêtement de votre hotte restera brillant si vous le cirez de temps en temps.

Hottes en inox

Les hottes en inox ne doivent pas être nettoyées au moyen d'éponges métalliques ou de produits récurants ou abrasifs. Utilisez un produit non récurant, non abrasif, et frottez dans le sens de la structure de l'inox.

Filtres à graisse métalliques

Les filtres métalliques doivent être nettoyés une fois par mois (ou lorsque le système d'indication de saturation des filtres - si existant - l'indique) avec un détergent neutre, de préférence à la main, soit au lave-vaisselle, à basse température et en utilisant un programme court. Les filtres à graisse doivent être placés dans le lave-vaisselle avec l'ouverture vers le bas, afin que l'eau puisse s'en écouler. Lorsque des filtres à graisse en aluminium et noir sont mis au lave-vaisselle, les produits de nettoyage les ternissent. Ce phénomène est normal et n'influence pas leur fonctionnement.

Filtres à graisse

Retrait des filtres à graisse

1. Dégagez les filtres un par un en tirant sur les petites poignées prévues à cet effet.

Filtre à odeurs et à particules fines HF0013

• Une hotte aspirante utilisée avec les filtres à à odeurs et à particules fines est plus bruyante qu'une hotte à évacuation extérieure.
• Le fonctionnement du filtre à à odeurs et à particules fines est optimal à une vitesse de moteur plus lente. Par conséquent, évitez autant que possible le mode intensif.

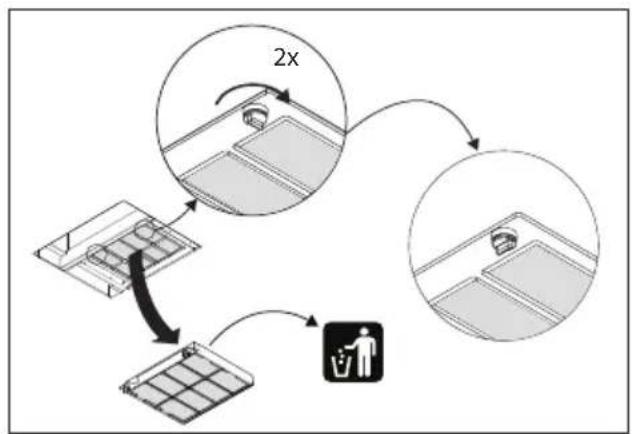

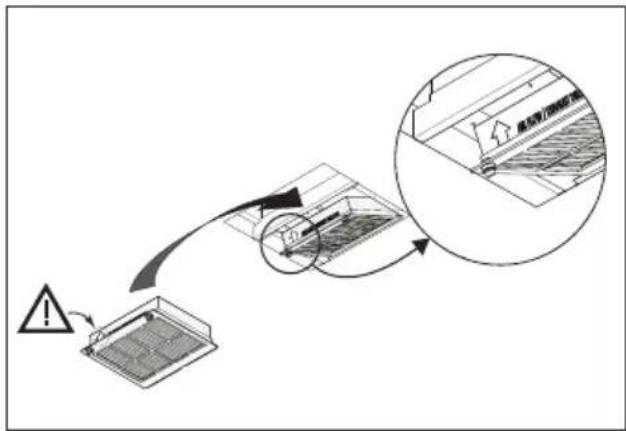

Remplacement du filtre à odeurs et à particules fines HF0013

Le filtre à à odeurs et à particules fines doit être remplacé une fois par an. Pour le remplacement de ce filtre, suivez les instructions fournies avec le nouveau filtre. Le kit de recirculation HR0013 doit être commandé pour la première installation.

Important :

- La saturation du filtre dépend de la fréquence d'utilisation, du style de cuisine et du rythme de nettoyage des filtres à graisses.

Cette hotte est équipée d'un système d'éclairage. Ce système d'éclairage doit être remplacé par un technicien agréé. N'essayez pas de le remplacer vous-même.

La lampe intégrée à cet appareil ménager sert uniquement à l'éclairer. Elle n'est pas faite pour éclairer la pièce d'une maison.

Généralités

Le raccordement de cet appareil au réseau électrique doit être confié à un installateur autorisé qui connaît et applique les prescriptions de sécurité pertinentes. Cet appareil est conforme aux exigences européennes.

Important à savoir :

• La distance entre le point le plus bas de la hotte et une table de cuisson à gaz doit être de 65 cm au minimum. Dans le cas d'une cuisinière électrique, vitrocéramique ou à induction, la distance minimale est de 55 cm.
• Si la hotte aspirante est reliée à un conduit d'évacuation existant, aucun autre appareil ne doit y être raccordé (ni chauffe-eau, ni chauffage, par exemple).
• Respectez les prescriptions locales applicables au dégazage des appareils à gaz.
• Plus le tuyau d'évacuation est court et plus il est droit, plus la hotte sera efficace.
• Avant de commencer à percer, vérifiez qu'aucune autre canalisation ne passe à cet endroit.
• Le tuyau de raccordement de la hotte a un diamètre de 120 ou 150 mm. Dans l'idéal, il convient d'utiliser un tuyau d'évacuation de même diamètre.
• Le matériel d'installation livré avec cette hotte convient au béton renforcé et à la maçonnerie. Pour certains autres types de mur, vous aurez besoin de chevilles et vis spéciales adaptées.

Raccordement

Raccordement électrique

Cet appareil a été fabriqué suivant la classe I ; cela signifie qu'il doit être relié à la terre.

Vérifiez que la tension mentionnée sur la plaque signalétique correspond à la tension de votre réseau électrique. Le raccordement au réseau électrique doit être effectué comme suit :

MARRON = Phase (L)

BLEU = Neutre (N)

VERT/JAUNE = Terre

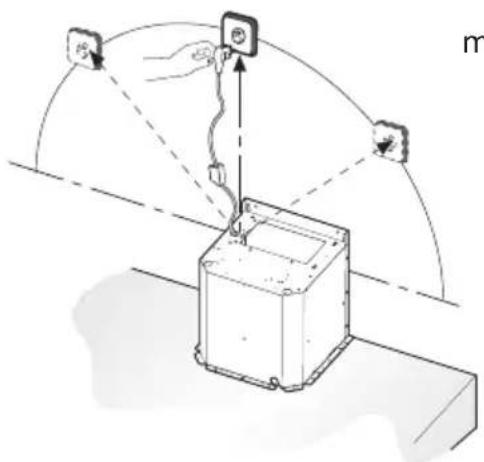

Cette hotte aspirante est équipée d'un cordon secteur avec fiche. La hotte doit être installée de telle façon que la prise reste accessible. Placez la prise murale de préférence hors de vue, derrière la gaine décorative.

Attention : Si vous décidez de réaliser une connexion électrique fixe, la connexion d'alimentation devra être équipée d'un interrupteur omnipolaire dont la distance de contact sera d'au moins 3 mm.

Mise au rebut de l'appareil et de l'emballage

Des matériaux durables ont été utilisés pour la fabrication de cet appareil. Celui-ci doit être éliminé de façon appropriée à la fin de son cycle de vie. Les pouvoirs publics peuvent vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Peuvent être utilisés :

• carton ;
• feuille de polyéthylène (PE) ;
  • polystyrène exempt de CFC (mousse rigide PS).

Ces matériaux doivent être éliminés de façon appropriée et conformément aux dispositions réglementaires.

Ce produit porte le symbole de la poubelle barrée pour rappeler l'obligation de prise en charge séparée des appareils électroménagers. Cela signifie qu'à la fin du cycle de vie de l'appareil, celui-ci ne peut pas être mis au rebut avec les ordures ménagères courantes. L'appareil doit être porté dans une déchetterie municipale équipée pour son retraitement, ou dans un point de vente proposant ce service.

La collecte sélective des appareils électroménagers évite les effets négatifs des déchets sur l'environnement et la santé publique causés par une mise au rebut inappropriée. Elle garantit que les matériaux qui composent l'appareil pourront être récupérés pour réaliser des économies d'énergie et de matières premières conséquentes.

Déclaration de conformité

CE

Nous déclarons que nos produits satisfont aux directives, décrets et règlements européens en vigueur ainsi qu'aux exigences qui sont mentionnées dans les normes auxquelles il est fait référence.
