Producttype	Afzuigkap
Merk	ETNA
Model	HR0013
Installatie	Buitenafvoer of luchtcirculatie
Aantal snelheden	3 (snelheid 1, 2, 3) + intensieve stand
Verlichting	Geïntegreerde lamp (vervanging door erkende technicus)
Bediening	Aanraaktoetsen (aan/uit, snelheden, verlichting)
Timer	Automatische uitschakeling na 5 minuten
Filterverzadigingsindicator	Ja (knipperen van de verlichtingstoets na 90 uur)
Vetfilter	Metalen, wasbaar (vaatwasser of handmatig)
Geur- en fijnstoffilter	Model HF0013 (optioneel, jaarlijkse vervanging)
Minimale afstand boven het fornuis	55 cm (elektrisch/keramisch/inductie) – 65 cm (gas)
Diameter van de afvoerleiding	120 of 150 mm
Elektrische aansluiting	220-240 V, 50 Hz, klasse I, geaard
Materiaal	Roestvrij staal
Reiniging van de vetfilters	Een keer per maand of bij verzadigingssignaal
Reset van de verzadigingsindicator	Gelijktijdig indrukken van toets B + verlichting

Veelgestelde vragen - HR0013 ETNA

Hoe installeer ik de afzuigkap HR0013?

De installatie moet worden uitgevoerd door een erkende installateur. Houd de minimale afstanden aan: 55 cm voor elektrische fornuizen, 65 cm voor gas. Gebruik een afvoerleiding met een diameter van 120 of 150 mm. Voor recirculatie bestelt u de kit HR0013 en het koolstoffilter apart.

Hoe reinig ik de vetfilters?

De metalen filters worden een keer per maand gereinigd in de vaatwasser (kort programma, lage temperatuur) of met de hand met een neutraal reinigingsmiddel. Plaats ze terug met de opening naar beneden om te laten uitlekken.

Wanneer en hoe vervang ik het geurfilter HF0013?

Het filter HF0013 moet eenmaal per jaar worden vervangen. Bestel de recirculatiekit HR0013. Volg de instructies die bij het nieuwe filter worden geleverd.

Hoe reset ik de filterverzadigingsindicator?

Nadat u de vetfilters heeft gereinigd, houdt u tegelijkertijd de toets B en de verlichtingstoets ingedrukt tot het knipperen stopt.

Wat te doen als de verlichting niet meer werkt?

Het geïntegreerde verlichtingssysteem moet worden vervangen door een erkende technicus. Probeer het niet zelf te vervangen.

Hoe gebruik ik de timer?

Zet de ventilator aan en selecteer de gewenste snelheid. Houd de verlichtingstoets 3 seconden ingedrukt: de timer wordt geactiveerd en de afzuigkap stopt automatisch na 5 minuten.

Wat zijn de belangrijke veiligheidsinstructies?

Koppel de afzuigkap altijd los van het stroomnet voordat u onderhoud uitvoert. Gebruik geen schurende producten of alcohol. Houd de minimale afstanden aan en sluit geen andere apparaten aan op de afvoerleiding.

Hoe selecteer ik de afzuigsnelheden?

Zet de ventilator aan met de aan/uit-toets. Gebruik de toetsen 2 (snelheid 2), 3 (snelheid 3) of B (intensieve stand). Toets 1 staat voor snelheid 1.

Is de afzuigkap luidruchtig in recirculatiestand?

Ja, het gebruik met geur- en fijnstoffilter is luider. Gebruik voor meer comfort een lage snelheid en vermijd de intensieve stand.

Hoe schakel ik de verlichting uit?

Druk op de verlichtingstoets: eerste druk 50% intensiteit, tweede 100%, derde uit. De afzuigkap wordt uitgeschakeld door lang op aan/uit te drukken.

GEBRUIKSAANWIJZING HR0013 ETNA

NL Gebruiksaanwijzing NL 3 - NL 13

Scan de QR-code of kijk op de website etna.nl/connected hoe u een verbinding tot stand kunt brengen met uw toestel.

	Inleiding	4
	Beschrijving	4
	Afvoersystemen	5

Gebruik

Bediening 6

Reinigen filters 6

Onderhoud

	Reinigen	8
	Vetfilters	9
	Geur-/Fijnstofffilter HF3001 9
	Verlichting	10

Installatie

Algemeen	11
Aansluiting	12

Milieuaspecten

Verpakking en apparaat afdanken 13

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift.

Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Lees voor gebruik eerst de separate veiligheidsinstructies.

Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden.

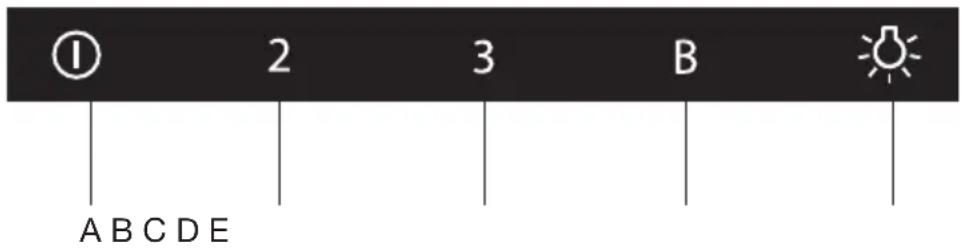

Beschrijving

A Aan-/uittoets en snelheidstoets 1
B Snelheidstoets 2
C Snelheidstoets 3
D Toets intensiefstand
E Verlichtingstoets

Afvoersystemen

De afzuigkap kan, afhankelijk van het model, op twee manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal.
   De aangezogen en gefilterde kookdampen worden naar buiten afgevoerd. Dit is de beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de aangezogen kookdampen worden gefilterd.
   De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in de keuken. U moet dan wel een koolstofffilter plaatsen.

Let op! Het koolstofffilter moet apart besteld worden.

Bediening

2

3

B

Ventilator in- en uitschakelen

• Schakel de ventilator in met de aan-/uittoets.
• Kies de gewenste afzuigstand met toetsen 2, 3 of B.
• Schakel de ventilator uit door de aan-/uittoets lang in te drukken: de aan-/uittoets blijft daarna 1 minuut langzaam knipperen.

Timerfunctie

- Schakel de ventilator in en kies de gewenste afzuigstand.

- Druk gedurende drie seconden op de verlichtingstoets.

- Schakel de ventilator in en kies de gewenste afzuigstand. - Druk gedurende drie seconden op de verlichtingstoets.

▶De timerfunctie is geactiveerd.

Op het display knippert de gekozen snelheid.
Tijdens deze functie kan de snelheid gewijzigd worden.
▶De afzuigkap schakelt automatisch na 5 minuten uit.

Verlichting in- en uitschakelen

• Druk op de verlichtingstoets.
  ▶De verlichting gaat branden op 50% van de lichtsterkte.
• Druk nogmaals op de verlichtingstoets.
  ▶De verlichting gaat branden branden op 100%.
• Druk nogmaals op de verlichtingstoets.

  De verlichting gaat uit.

Reinigen filters

Verzadiging vetfilters

Na 90 bedrijfsuren gaat de filter indicatie branden. Wanneer de filter indicatie brandt dan moeten de vetfilters gereinigd worden:

• Indicatie vetfilter reinigen:
  ▶De verlichtingtoets knippert na 90 uur gebruik.
• Reinig de vetfilters.
• Reset het geheugen door gelijktijdig op toets B en de verlichtingstoets te drukken totdat de filter indicatie niet meer knippert.

Reset het geheugen pas nadat onderhoud van de filters heeft plaatsgevonden.

Reinigen

Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten.

Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek.

Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen vetfilters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminiumkleurige en zwarte vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Vetfilters

Vetfilters verwijderen

1. Verwijder de filters één voor één door aan de hiervoor bestemde hendeltjes te trekken.

Geur-/Fijnstofffilter HF3001

• Bij toepassing van geur-/fijnstofffilters ontstaat er meer geluid dan bij het gebruik van de afzuigkap met een afvoer.
• De werking van het geur-/fijnstofffilter is optimaal bij een lagere motorsnelheid. Vermijd daarom de intensiefstand zo veel mogelijk.

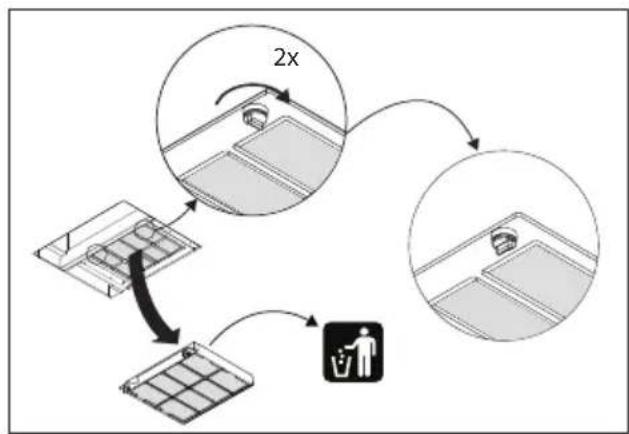

Geur-/Fijnstofffilter HF3001 vervangen

Het geur-/fijnstofffilter moet jaarlijks worden vervangen. Volg voor het vervangen van het filter de instructie op die bij het nieuwe filter wordt meegeleverd. Bij de eerste installatie dient de recirculatieset HR0013 te worden besteld.

Belangrijk:

- De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.

Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit lichtsysteem mag alleen vervangen worden door een erkend installateur. Vervang het niet zelf.

De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 of 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.

Aansluiting

Elektrische aansluiting

Dit apparaat is gefabriceerd in klasse I; dit betekent dat het op aarde aangesloten moet worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase

BLAUW = N nul

GROEN/GEEL = Aarde

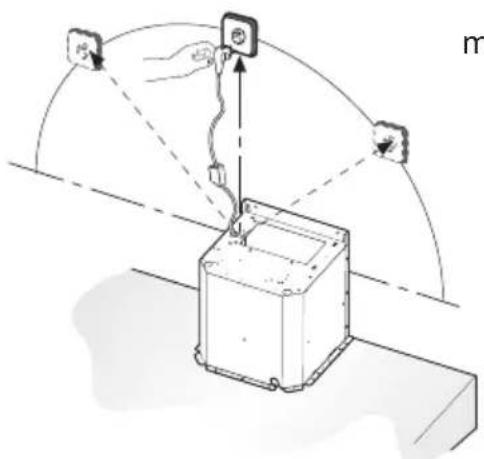

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.

Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

CE

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.
