PA1200EX - Amplificateur audio Monacor - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Amplificateur de puissance PA1200EX, 1200 W RMS, 2 canaux, impédance 4 Ohms
Utilisation	Idéal pour les événements en plein air, les concerts, et les installations fixes
Maintenance et réparation	Vérifier régulièrement les connexions et nettoyer les ventilations pour éviter la surchauffe
Sécurité	Utiliser avec des haut-parleurs adaptés à l'impédance et respecter les limites de puissance
Informations générales	Dimensions compactes, poids léger, conception robuste pour une utilisation prolongée

FOIRE AUX QUESTIONS - PA1200EX Monacor

Comment puis-je connecter le Monacor PA1200EX à mon système audio ?

Vous pouvez connecter le Monacor PA1200EX à votre système audio en utilisant les entrées RCA ou XLR situées à l'arrière de l'appareil. Assurez-vous que votre système audio est éteint lors de la connexion.

Quel est le poids du Monacor PA1200EX ?

Le Monacor PA1200EX pèse environ 11 kg.

Comment régler le volume du Monacor PA1200EX ?

Pour régler le volume, utilisez le bouton de volume situé à l'avant de l'appareil. Tournez-le dans le sens horaire pour augmenter le volume et dans le sens anti-horaire pour le diminuer.

Le Monacor PA1200EX a-t-il des protections contre les surcharges ?

Oui, le Monacor PA1200EX est équipé de plusieurs protections, y compris la protection contre les surcharges et les courts-circuits, pour assurer un fonctionnement en toute sécurité.

Comment puis-je régler les niveaux de fréquence du Monacor PA1200EX ?

Les niveaux de fréquence peuvent être ajustés à l'aide des égaliseurs intégrés si votre modèle en dispose. Consultez le manuel d'utilisation pour des instructions spécifiques sur les réglages.

Le Monacor PA1200EX peut-il être utilisé à l'extérieur ?

Le Monacor PA1200EX est conçu principalement pour une utilisation en intérieur. Pour une utilisation en extérieur, assurez-vous qu'il est protégé des intempéries.

Que faire si le Monacor PA1200EX ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, vérifiez les fusibles internes et remplacez-les si nécessaire.

Comment puis-je nettoyer le Monacor PA1200EX ?

Pour nettoyer le Monacor PA1200EX, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface de l'appareil.

Le Monacor PA1200EX est-il compatible avec les haut-parleurs de 8 ohms ?

Oui, le Monacor PA1200EX est compatible avec des haut-parleurs de 8 ohms.

Où puis-je trouver le manuel d'utilisation du Monacor PA1200EX ?

Le manuel d'utilisation du Monacor PA1200EX peut être téléchargé sur le site officiel de Monacor ou vous pouvez contacter leur service client pour obtenir une copie.

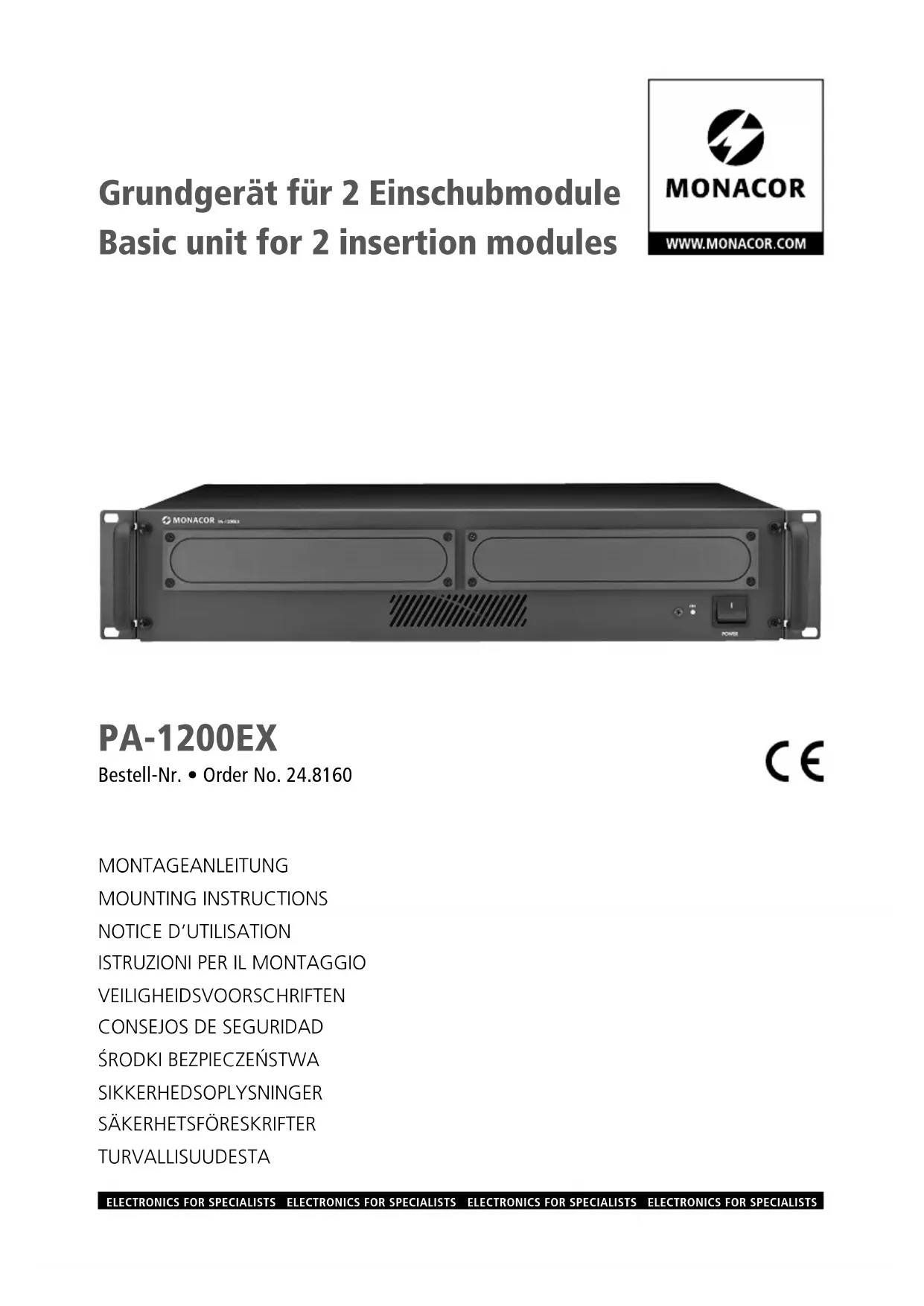

MODE D'EMPLOI PA1200EX Monacor

Appareil de base pour 2 modules insert Cette notice s’adresse aux techniciens installant l’appareil. Veuillez lire la notice avant l’utilisa- tion et conservez-la pour pouvoir vous y reporter ultérieurement. 1 Vue d’ensemble 1 Façade cache pour le compartiment insert 1 2 Façade cache pour le compartiment insert 2 3 Témoin de fonctionnement 4 Interrupteur POWER Marche /Arrêt 5 Prise pour un fonctionnement 230 V/ 50 Hz 6 Fusible secteur : tout fusible fondu doit être remplacé unique- ment par un fusible de même type 7 Cache 2

Bornes à vis pour une alimentation de se- cours 24 V 9 Sortie Master «1 + 2» 10 Sortie PACK 2 de l’insert 2 11 Sortie PACK 1 de l’insert 1 12 Cache 1 2 Conseils de sécurité Cet appareil répond à toutes les directives né- cessaires de l’Union Européenne et porte donc le symbole . AVERTISSEMENT Cet appareil est alimenté par une tension dangereuse. Ne touchez jamais l’intérieur de l’appareil car, en cas de mauvaise manipulation, vous pourriez subir une décharge électrique.

L’appareil n’est conçu que pour une utilisation en intérieur. Protégez-le de tout type de projec- tions d’eau, des éclaboussures, d’une humidité élevée de l’air et de la chaleur (plage de tempé- rature de fonctionnement autorisée: 0 – 40 °C).

En aucun cas, vous ne devez poser d’objet contenant du liquide ou un verre sur l’appareil.

Ne le faites jamais fonctionner et débranchez-le immédiatement lorsque :

1. des dommages visibles sur l’appareil et sur

le cordon secteur apparaissent.

2. après une chute ou accident similaire, vous

avez un doute au sujet de l’état de l’appareil.

3. des dysfonctionnements apparaisent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

Pour le nettoyage utilisez uniquement un chiffon doux et sec, en aucun cas de produits chimiques ou d’eau.

Ne débranchez jamais l’appareil en tirant sur le cordon secteur, tenez-le toujours par la fiche.

Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si l’appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s’il n’est pas correctement branché ou utilisé ou s’il n’est pas réparé par une personne habilitée, en outre, la garantie deviendrait caduque. Lorsque l’appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Possibilités d’utilisation L’appareil est spécialement conçu pour recevoir deux des inserts de la série MONACOR : PA-1120DMT mémoire de messages digitaux avec programmateur FrançaisFrançais Page9 Français USE ONLY WITH A 250V FUSEPACK 2 PACK 1230V~ /50 Hz FUSE BALANCED OUTPUTS 0dBm 1+2 PACK 1 GND

PA-1140RCD radio / lecteur CD PA-1200C programmateur PA-1200RDSU radio AM / FM 4 Possibilités d’installation Cet appareil est prévu pour une installation dans un rack (482 mm / 19”). Il peut également être posé directement sur une table. Pour une ins- tallation en rack, 2 unités (1 U = 44,5 mm) sont nécessaires. 5 Placement d’un insert

Avant de placer l’insert, débranchez le PA- 1200EX du secteur.

Dévissez la façade cache correspondante (1et / ou 2) pour le compartiment insert. La barrette de branchement 3 pôles pour le module est fixée sur le cache. Retirez le câble et mettez-le dans le boîtier de branchement correspondant du module (voir notice d’utili- sation du module).

3) Placez l’insert et revissez.

4) Les autres étapes d’installation relèvent de la

notice d’utilisation de l’insert utilisé. 6 Branchements Seul un technicien spécialisé devrait effectuer les branchements ; dans tous les cas, l’appareil doit impérativement être débranché.

6.1 Branchement à un amplificateur

Il y a deux possibilités de brancher l’appareil à un amplificateur :

Connectez les sorties PACK 1 (11) et PACK2 (10) séparément à chaque entrée Ligne de l’amplifi- cateur (p. ex. entrée pour lecteur CD, magnéto- phone à cassettes). Avec les réglages de volume des inserts, réglez le volume souhaité.

2. Pour appliquer le signal de mixage des deux

inserts à l’amplificateur, reliez la sortie «1 + 2» (9) à une en trée Ligne de l’amplificateur. Avec les réglages de volume des inserts, réglez le volume souhaité et le rapport de mixage ou faites un fondu enchaîné.

6.2 Alimentation de secteur et

Si l’amplificateur doit continuer à travailler en cas de coupure de courant, reliez une ali- mentation de se cours 24 V (p. ex. PA-24ESP de MONACOR) aux bornes 24 V⎓ (8). Remarque : si une tension 24 V de l’unité d’alimenta- tion de secours est présente aux bornes 24 V⎓ , l’am- plificateur ne peut pas être éteint avec l’interrupteur POWER (4). Il commute en cas de coupure de courant ou s’il est éteint, automatiquement sur l’alimentation de secours.

2) Reliez maintenant le cordon secteur à la prise

• (5) puis à une prise secteur 230 V/ 50 Hz. 7 Caractéristiques techniques Sorties PACK 1 : p. 0
• dBm, XLR, sym. PACK 2 : p. 0
• dBm, XLR, sym. 1 + 2 : p. 0
• dBm, XLR, sym. Alimentation Tension secteur : p. 230
• V/ 50 Hz Consommation : VA Alimentation de secours : p. 55
• ⎓ 24 V Consommation courant continu : p. 2
• A Dimensions (l × h × p) : p. 482
• × 89 × 380 mm, 2 U Poids : ,5 kg Tout droit de modification réservé. Notice d’utilisation protégée par le copyright de MONACOR p. 4
