Tipo di prodotto	Amplificatore audio / Base per moduli insert
Modello	PA1200EX
Marca	Monacor
Dimensioni (l × a × p)	482 × 89 × 380 mm (2U)
Peso	4,5 kg
Alimentazione di rete	230 V~ / 50 Hz, 55 VA
Alimentazione di emergenza	24 V CC, 2 A (morsetti a vite)
Uscite audio	PACK 1, PACK 2, 1+2 (XLR bilanciati, 0 dBm)
Numero di insert	2 slot (moduli Monacor serie PA)
Installazione	Rack 19" (2U) o su tavolo
Intervallo di temperatura	0 – 40 °C
Utilizzo	Solo per interni
Sicurezza	Fusibile di rete da sostituire con un modello identico; protezione contro spruzzi e umidità
Manutenzione e pulizia	Panno morbido e asciutto, niente prodotti chimici né acqua
Ricambi e riparabilità	Riparazione da parte di un tecnico specializzato; fusibile disponibile come ricambio
Informazioni generali	Manuale di istruzioni gratuito in formato PDF, 15 pagine

Domande frequenti - PA1200EX Monacor

Quali moduli insert possono essere utilizzati con il PA1200EX?

Il PA1200EX è progettato per ricevere due moduli della serie Monacor, come il PA-1120DMT (memoria di messaggi digitali), il PA-1140RCD (radio/lettore CD) o il PA-1200C (programmatore).

Come installare un modulo insert nel PA1200EX?

Scollegare prima l'apparecchio dalla rete. Svitare la copertura frontale del compartimento corrispondente, rimuovere il cavo dalla morsettiera e collegarlo al modulo. Inserire l'insert e riavvitare la copertura. Consultare il manuale del modulo per ulteriori passaggi.

Quali sono le uscite audio disponibili e come utilizzarle?

L'apparecchio offre tre uscite bilanciate XLR: PACK 1 (segnale dell'insert 1), PACK 2 (segnale dell'insert 2) e 1+2 (mixaggio dei due segnali). Utilizzare le uscite separate per una regolazione indipendente, o l'uscita mixata per un dissolvenza incrociata.

Come collegare un'alimentazione di emergenza 24 V?

Collegare un'alimentazione di emergenza 24 V CC (ad esempio il PA-24ESP di Monacor) ai morsetti a vite contrassegnati 24 V=. Una volta collegata, l'apparecchio commuta automaticamente sull'alimentazione di emergenza in caso di interruzione di rete e l'interruttore POWER non può più spegnerlo.

Quali sono le norme di sicurezza da rispettare?

Non toccare mai l'interno dell'apparecchio, contiene una tensione pericolosa. Utilizzare l'apparecchio solo in interni, al riparo da spruzzi d'acqua e in un intervallo di temperatura da 0 a 40 °C. In caso di danni visibili o malfunzionamento, scollegarlo e farlo riparare da un tecnico specializzato.

Come pulire il PA1200EX?

Utilizzare un panno morbido e asciutto per pulire l'apparecchio. Non utilizzare mai prodotti chimici, solventi o acqua, poiché potrebbero danneggiare l'apparecchio.

Cosa fare in caso di fusibile bruciato?

Sostituire il fusibile difettoso solo con un fusibile dello stesso tipo e stesso calibro. Non utilizzare mai un fusibile di valore diverso, altrimenti si rischia di danneggiare l'apparecchio o di creare un rischio di incendio.

Il PA1200EX può essere utilizzato all'aperto?

No, l'apparecchio è progettato solo per uso interno. Deve essere protetto dall'umidità, dagli spruzzi d'acqua e dalle temperature estreme (0–40 °C).

Come collegare il PA1200EX a un amplificatore?

È possibile collegare le uscite PACK 1 e PACK 2 separatamente a due ingressi linea dell'amplificatore, oppure collegare l'uscita 1+2 a un ingresso linea per ottenere il mixaggio dei due insert. Regolare il volume dagli insert.

Dove scaricare il manuale di istruzioni del PA1200EX?

Il manuale è disponibile gratuitamente in formato PDF sul sito notice-facile.com. Conta 15 pagine e descrive l'installazione, i collegamenti e le caratteristiche tecniche.

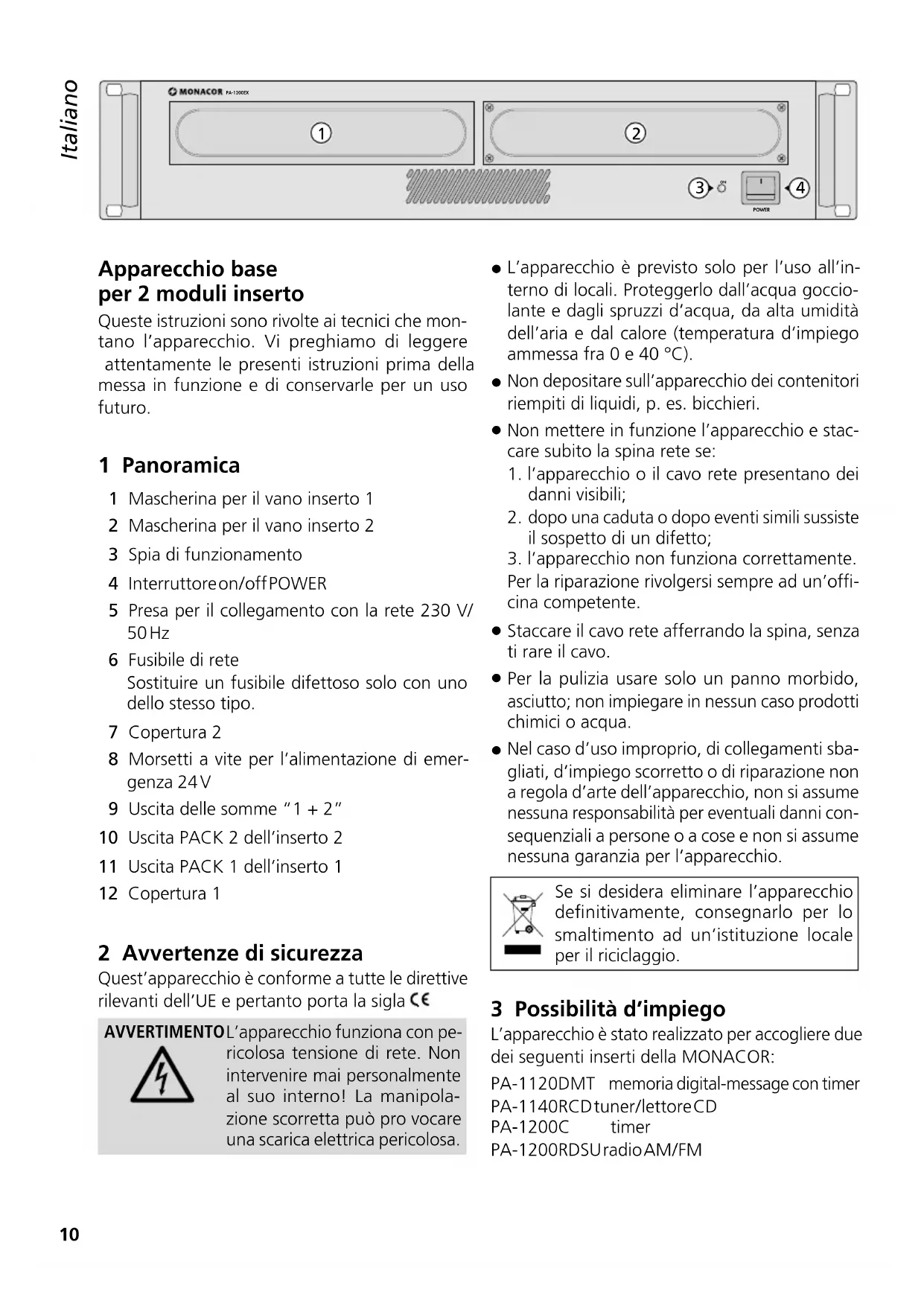

MANUALE UTENTE PA1200EX Monacor

Apparecchio base per 2 moduli inserto

Queste istruzioni sono rivolte ai tecnici che montano l'apparecchio. Vi preghiamo di leggere attentamente le presenti istruzioni prima della messa in funzione e di conservarle per un uso futuro.

1 Panoramica

1 Mascherina per il vano inserto 1
2 Mascherina per il vano inserto 2
3 Spia di funzionamento
4 Interruttoreon/offPOWER
5 Presa per il collegamento con la rete 230 V/50 Hz
6 Fusibile di rete Sostituire un fusibile difettoso solo con uno dello stesso tipo.
7 Copertura 2
8 Morsetti a vite per l'alimentazione di emergenza 24V
9 Uscita delle somme "1 + 2"
10 Uscita PACK 2 dell'inserto 2
11 Uscita PACK 1 dell'inserto 1
12 Copertura 1

2 Avvertenze di sicurezza

Quest'apparecchio è conforme a tutte le direttive rilevanti dell'UE e pertanto porta la sigla C€

AVVERTIMENTO

L'apparecchio funziona con pericolosa tensione di rete. Non intervenire mai personalmente al suo interno! La manipolazione scorretta può pro vocare una scarica elettrica pericolosa.

• L'apparecchio è previsto solo per l'uso all'interno di locali. Proteggerlo dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria e dal calore (temperatura d'impiego ammessa fra 0 e 40 °C).
• Non depositare sull'apparecchio dei contenitori riempiti di liquidi, p. es. bicchieri.
• Non mettere in funzione l'apparecchio e staccare subito la spina rete se:
• l'apparecchio o il cavo rete presentano dei danni visibili;
• dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;
• l'apparecchio non funziona correttamente. Per la riparazione rivolgersi sempre ad un'officina competente.
• Staccare il cavo rete afferrando la spina, senza ti rare il cavo.
• Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso prodotti chimici o acqua.
• Nel caso d'uso improprio, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte dell'apparecchio, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per l'apparecchio.

Se si desidera eliminare l'apparecchio definitivamente, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.

3 Possibilità d'impiego

L'apparecchio è stato realizzato per accogliere due dei seguenti inserti della MONACOR:

PA-1120DMT memoria digital-message con timer

PA-1140RCD tuner/lettore CD

PA-1200C timer

4 Possibilità di collocamento

L'apparecchio è previsto per il montaggio in un rack (482 mm / 19"), ma può essere collocato anche su un tavolo. Per il montaggio in un rack occorrono due unità di altezza (1 unità di altezza = 44,5 mm).

5 Montaggio di un inserto

1) Prima del montaggio dell'inserto staccare il cavo rete del PA-1200EX dalla presa.
2) Svitare la relativa mascherina (1 e / o 2) per il vano inserto.

Il cavo di collegamento a 3 poli per il modulo è fissato alla mascherina. Staccare il cavo ed inserirlo nella relativa presa del modulo (vedi le istruzioni del modulo).

3) Montare l'inserto e avvitarlo.

4) Tutti i successivi passi devono seguire le istruzioni dell'inserto in questione.

6 Collegamenti

Tutti i collegamenti devono essere fatti solo da uno specialista qualificato e assolutamente con l'apparecchio spento.

6.1 Collegamento con un amplificatore

Esistono due possibilità per collegare l'apparec- chio con un amplificatore:

1. Collegare le uscite PACK 1 (11) e PACK 2 (10) separatamente ciascuna con un ingresso Line dell'amplificatore (p. es. per un lettore CD, registratore a cassette). Impostare il volume desiderato degli inserti con i relativi regolatori.
2. Per avere il segnale miscelato di entrambi gli in serti nell'amplificatore, collegare l'uscita "1 + 2" (9) con un ingresso Line dell'amplificatore. Impostare il volume desiderato e il rapporto di miscelazione oppure eseguire delle dissolvenze con i relativi regolatori degli inserti.

6.2 Alimentazione e alimentazione di emergenza

1) Se l'amplificatore deve funzionare anche in caso di caduta di rete, collegare un gruppo di continuità di 24V (p. es. PA-24ESP di MONACOR) ai morsetti 24V== (8).

N.B.: Se ai contatti 24V== è presente la tensione di 24V proveniente dal gruppo di continuità, l'amplificatore non può essere spento con l'interruttore POWER (4). In caso di caduta di rete e se è spento, l'amplificatore passa automaticamente all'alimentazione d'emergenza.

2) Alla fine inserire prima il cavo rete nella presa (5) e quindi in una presa di rete (230V/50Hz).

7 Dati tecnici

Uscite

PACK 1:....0dBm, XLR, simm.

PACK 2:....0dBm, XLR, simm.

1 + 2: ..... 0 dBm, XLR, simm.

Alimentazione

Tensione di rete: ..... 230V/50Hz

Assorbimento potenza: 55 VA

Aliment. di emergenza: = 24V

Assorbimento

corrente cont.: . . . . . . 2A

Dimensioni (l × h × p): .. 482 × 89 × 380 mm, 2 unità di altezza

Peso: 4,5 kg

Con riserva di modifiche tecniche.
