MANUALE UTENTE AKB90WIFI Monacor

ISTRUZIONI PER L'INSTALLAZIONE e PER L'USO

Queste istruzioni sono rivolte a utenti con conoscenze base nella tecnica wireless per reti. Vi preghiamo di leggerle attentamente prima della messa in funzione e di conservarle per un uso futuro.

1 Possibilità d'impiego

L'AKB-90WIFI serve per la riproduzione di musica in qualità hi-fi per mezzo di una rete locale wireless (WLAN). Come dispositivo di riproduzione è richiesto un lettore audio previsto per DLNA che deve essere installato su uno smartphone, tablet-PC, computer ecc.

Alcuni lettori DLNA offrono la possibilità multiroom: In ognuno dei vari vani è installato un AKB-90WIFI. Da un solo lettore DLNA si può inoltrare ai singoli amplificatori della musica differente.

DLNA = Digital Living Network Alliance associazione internazionale di costruttori di computer, cellulari e elettronica di consumo che hanno accettato uno standard comune per la trasmissione digitale di dati e che continuano a sviluppare ulteriormente tale standard

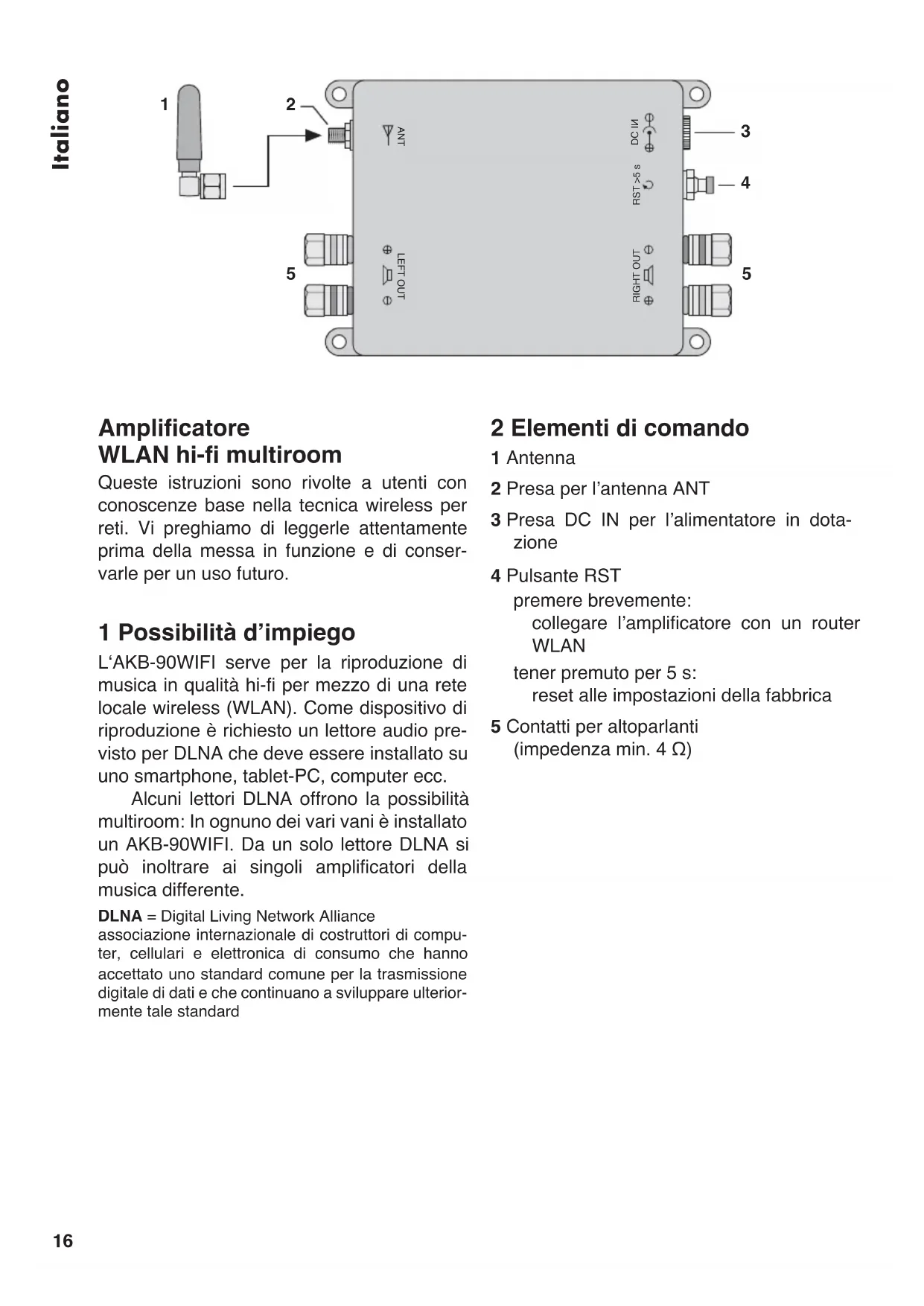

2 Elementi di comando

1 Antenna
2 Presa per l'antenna ANT
3 Presa DC IN per l'alimentatore in dotazione
4 Pulsante RST
premere brevemente: collegare l'amplificatore con un router WLAN
tener premuto per 5 s: reset alle impostazioni della fabbrica
5 Contatti per altoparlanti (impedenza min. 4 Ω)

3 Avvertenze per l'uso sicuro

L'apparecchio (amplificatore con alimentatore) è conforme a tutte le direttive rilevanti dell'UE e pertanto porta la sigla C€.

AVVERTIMENTO

L'alimentatore è alimentato con pericolosa tensione di rete. Non intervenire mai personalmente al suo interno. Esiste il pericolo di una scarica elettrica.

• Usare l'apparecchio solo all'interno di locali. Proteggerlo dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria e dal calore (temperatura d'impiego ammessa fra 0 e 40 °C).
• Non depositare sull'apparecchio dei contenitori riempiti di liquidi, p. es. bicchieri.

• Staccare subito la spina rete se:

• l'amplificatore, l'alimentatore o il cavo rete presentano dei danni visibili;

• dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;
• gli apparecchi non funzionano correttamente.

Per la riparazione rivolgersi sempre ad un'officina competente.

• Staccare il cavo rete afferrando la spina, senza tirare il cavo.
• Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.
• Nel caso d'uso improprio, d'installazione non a regola d'arte, d'impiego scorretto o di riparazione non a regola d'arte dell'apparecchio, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per l'apparecchio.

Se si desidera eliminare l'apparecchio definitivamente, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.

3.1 Conformità e omologazione

La MONACOR INTERNATIONAL dichiara che l'apparecchio AKB-90WIFI è conforme a tutti i requisiti di base e alle rimanenti disposizioni in materia della direttiva 2014/ 53 / UE.

La dichiarazione di conformità può essere richiesta a MONACOR INTERNATIONAL.

L'apparecchio lavora nel settore di 2,4 GHz, è omologato per l'impiego negli stati dell'UE e dell'EFTA e non richiede registrazione né pagamento di tasse.

4 Installazione

1) Posizionare l'amplificatore in un posto adatto e eventualmente fissarlo con delle viti.
2) Inserire l'antenna (1) sulla presa ANT (2), avvitarla e metterla i posizione verticale.
3) Collegare gli altoparlanti con le prese 1(5) [RIGHT OUT per il canale destro e LEFT OUT per quello sinistro].

La potenza massima d'uscita si raggiunge collegando altoparlanti dell'impe-denza di 4 Ω. Si possono collegare anche altoparlanti con impedenza maggiore, ma in questo caso la potenza d'uscita si riduce corrispondentemente.

4) Alla fine collegare l'alimentatore con la presa DC IN (3) e inserire la spina in una presa di rete (230 V\~ / 50 Hz). L'amplificatore è ora acceso.

Se l'amplificatore non viene usato per un certo periodo, conviene staccare l'alimentatore dalla tensione per risparmiare la corrente.

5 Funzionamento

1) Sul dispositivo di riproduzione (smart phone, tablet-PC, computer ecc.) attivare la funzione WLAN.
2) Effettuare il collegamento con l'amplificatore. Sul dispositivo di riproduzione, l'amplificatore è identificato con "WiFi-HiFi_" più quattro cifre. Ogni amplificatore ha una sua sequenza di cifre perché usando più amplificatori, ognuno possa essere scelto separatamente.
3) Avviare il lettore DLNA.

5.1 Configurazione dell'AKB-90WIFI

Tramite il webserver integrato, è possibile configurare l'amplificatore. In un browser Internet digitare l'indirizzo IP dell'AKB-90WIFI:10.10.10.254

Si può modificare p. es. il nome visualizzato "WiFi-HiFi_xxxx" e la lingua del menu del webserver, oppure si può installare il firm -ware più recente.

Se si deve resettare l'amplificatore alle impostazioni della fabbrica, tener premuto per non meno di 5 s il pulsante RST (4).

5.2 Collegamento con un router WLAN

Se si vuole collegare l'AKB-90WIFI con un router WLAN, lo si può fare in modo semplice per mezzo della funzione WPS (WiFi - Protected Setup), se il router supporta WPS. Per fare ciò, premere brevemente il pulsante RST (4). L'AKB-90WIFI trasmette automaticamente tutti i dati richiesti a un router WLAN che si trova nel suo settore di ricezione.

In alternativa, l'AKB-90WIFI può essere collegato manualmente con il router per mezzo della sua interfaccia utente Web, p. es. se il router non supporta WPS.

6 Dati tecnici

Amplificatore

Potenza efficace: ..... 2 × 45 W con 4 Ω

Classe d'amplificazione: classe D

Impedenza altoparlanti: min. 4 Ω

Gamma di frequenze: . 20 – 20 000 Hz

Rapporto S / R: ..... > 98 dB

Trasmissione dati

Standard WLAN: ..... 802.11 B / G / N, 2,4 GHz

Portata: ....ca. 110 m senza ostacoli su tutto il percorso di trasmissione

Formati audio supportati: MP3, WMA, AAC, AAC+, ALAC, FLAC, APE, WAV

Protocolli di rete: ..... TCP/IP, UDP, HTTP, UPNP

Protocolli audio: ..... DLNA, AirPlay, QPlay

SSID: WiFi-HiFi_xxxx

Indirizzo IP: 10.10.10.254

Dati generali

Alimentazione: ..... 19 V-- tramite alimentatore i dotazione con 230V\~/50Hz

Consumo corrente

Con riserva di modifiche tecniche.
