BEDIENUNGSANLEITUNG AKB90WIFI Monacor

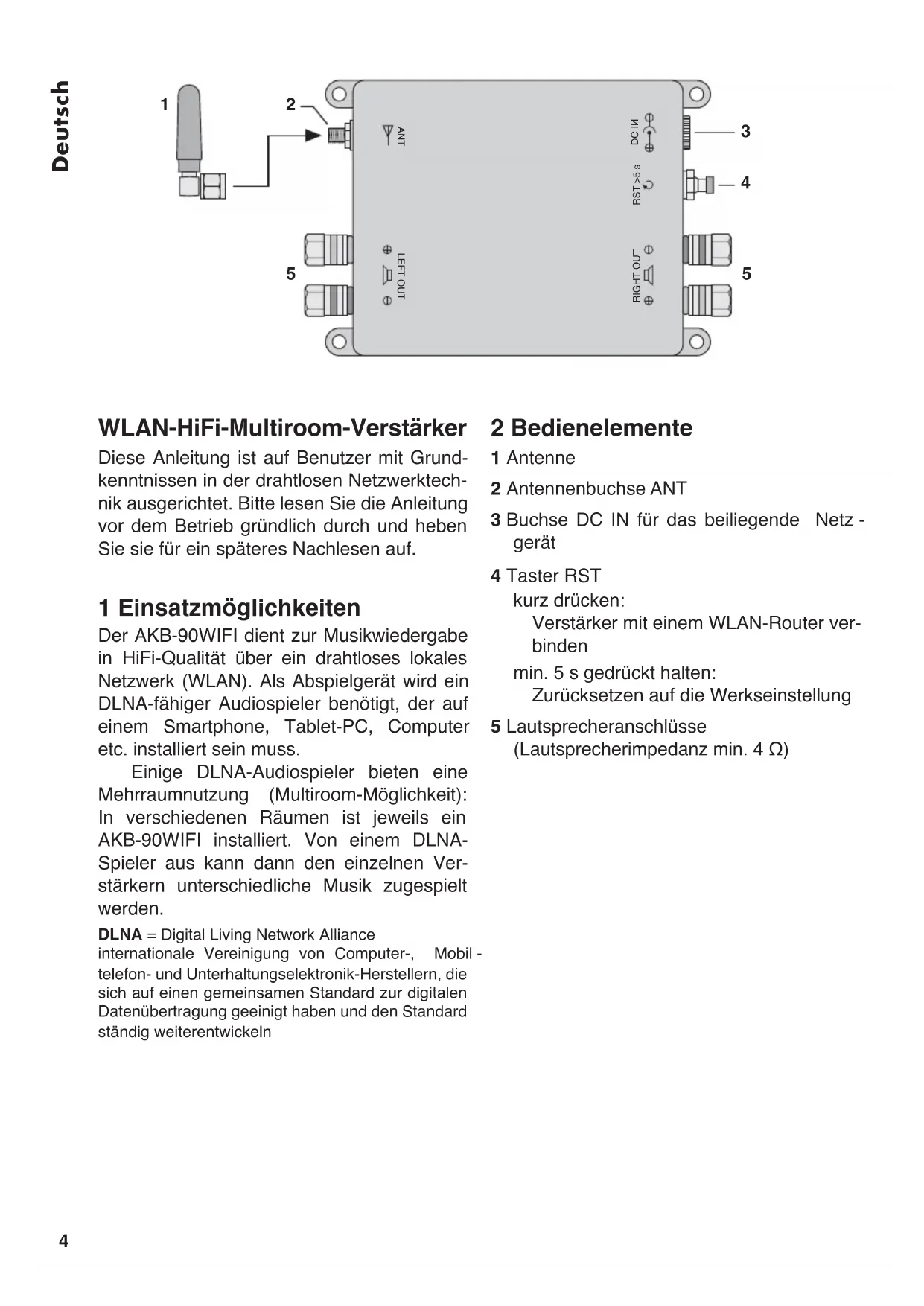

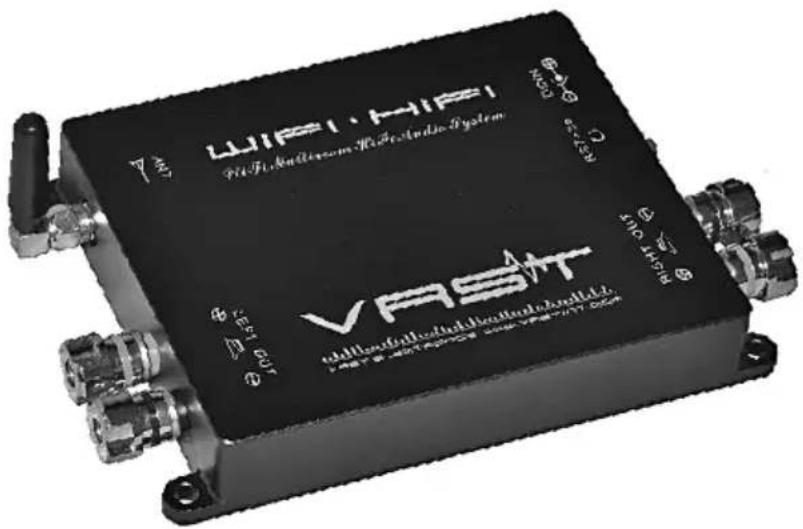

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS INSTALLATIONS- und BEDIENUNGSANLEITUNG INSTALLATION and INSTRUCTION MANUAL NOTICE D’INSTALLATION et D’UTILISATION ISTRUZIONI PER L’INSTALLAZIONE e PER L'USO WLAN-HiFi-Multiroom-Verstärker WLAN Hi-Fi Multi-Room Amplifier AKB-90WIFI Bestellnummer 32.009023 Deutsch . . . . . . . . . . . . . Seite 4 English . . . . . . . . . . . . . . Page 8 Français . . . . . . . . . . . . Page 12 Italiano . . . . . . . . . . . . . Pagina 16 ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS4 Deutsch WLAN-HiFi-Multiroom-Verstärker Diese Anleitung ist auf Benutzer mit Grund- kenntnissen in der drahtlosen Netzwerktech- nik ausgerichtet. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf. 1 Einsatzmöglichkeiten Der AKB-90WIFI dient zur Musikwiedergabe in HiFi-Qualität über ein drahtloses lokales Netzwerk (WLAN). Als Abspielgerät wird ein DLNA-fähiger Audiospieler benötigt, der auf einem Smartphone, Tablet-PC, Computer etc. installiert sein muss. Einige DLNA-Audiospieler bieten eine Mehrraumnutzung (Multiroom-Möglichkeit): In verschiedenen Räumen ist jeweils ein AKB-90WIFI installiert. Von einem DLNA- Spieler aus kann dann den einzelnen Ver- stärkern unterschiedliche Musik zugespielt werden. DLNA = Digital Living Network Alliance internationale Vereinigung von Computer-, Mobil - telefon- und Unterhaltungselektronik-Herstellern, die sich auf einen gemeinsamen Standard zur digitalen Datenübertragung geeinigt haben und den Standard ständig weiterentwickeln 2 Bedienelemente 1 Antenne 2 Antennenbuchse ANT 3 Buchse DC IN für das beiliegende Netz - gerät 4 Taster RST kurz drücken: Verstärker mit einem WLAN-Router ver- binden min. 5 s gedrückt halten: Zurücksetzen auf die Werkseinstellung 5 Lautsprecheranschlüsse (Lautsprecherimpedanz min. 4 Ω) LEFT OUTRST >5 s ANT

Deutsch 3 Hinweise für den sicheren Gebrauch Das Gerät (Verstärker mit Netzgerät) ent- spricht allen relevanten Richtlinien der EU und ist deshalb mit gekennzeichnet.

Verwenden Sie das Gerät nur im Innen - bereich. Schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0 – 40 °C).

Stellen Sie keine mit Flüssigkeit gefüllten Gefäße z. B. Trinkgläser, auf das Gerät.

Ziehen Sie sofort den Netzstecker aus der Steckdose,

1. wenn sichtbare Schäden am Verstärker,

Netzgerät oder Netzkabel vorhanden sind,

2. wenn nach einem Sturz oder Ähnlichem

der Verdacht auf einen Defekt besteht,

3. wenn Funktionsstörungen auftreten.

Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.

Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

Verwenden Sie zum Säubern nur ein tro- ckenes, weiches Tuch, niemals Wasser oder Chemikalien.

Wird das Gerät zweckentfremdet, nicht fachgerecht installiert, falsch bedient oder nicht fachgerecht repariert, kann keine Haf- tung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

3.1 Konformität und Zulassung

Hiermit erklärt MONACOR INTERNATIONAL, dass sich das Gerät AKB-90WIFI in Überein- stimmung mit den grundlegenden Anforde- rungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/ 53 / EU befindet. Die Konformitätserklärung kann bei MONACOR INTERNATIONAL angefordert werden. Das Gerät arbeitet im 2,4-GHz-Bereich und ist für den Betrieb in den EU- und EFTA- Staaten allgemein zugelassen und anmelde- und gebührenfrei. 4 Installation

1) Den Verstärker an geeigneter Stelle plat-

zieren und ggf. festschrauben.

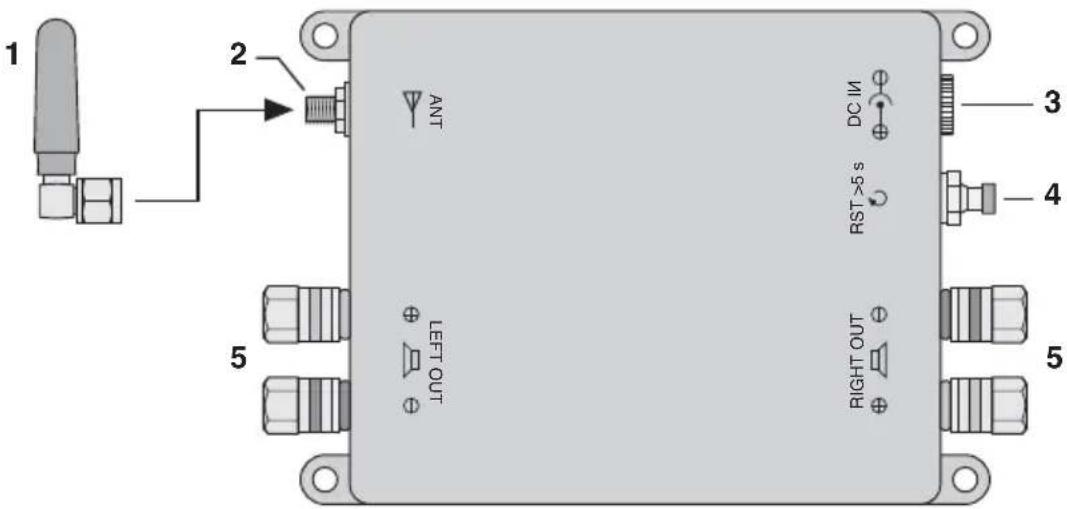

2) Die Antenne (1) auf die Buchse ANT (2)

stecken, festschrauben und senkrecht stellen.

3) Die Lautsprecher an die Buchsen (5)

anschließen (RIGHT OUT für den rechten und LEFT OUT für den linken Kanal). Die größte Ausgangsleistung wird beim Anschluss von Lautsprechern mit einer Impedanz von 4 Ω erreicht. Es können auch Lautsprecher mit einer höheren Impedanz angeschlossen werden, jedoch verringert sich dann die Ausgangsleistung entsprechend.

4) Zum Schluss das Netzgerät an die Buchse

DC IN (3) anschließen und den Netz - stecker in eine Steckdose (230 V~ / 50 Hz) stecken. Der Verstärker ist damit einge- schaltet. Wird der Verstärker für einen längeren Zeitraum nicht genutzt, zum Stromsparen das Netzgerät aus der Steckdose ziehen. WARNUNG Das Netzgerät wird mit lebens- gefährlicher Netzspannung ver- sorgt. Nehmen Sie daran keine Eingriffe vor. Es besteht die Ge - fahr eines elektrischen Schlags. Soll das Gerät endgültig aus dem Betrieb genommen werden, überge- ben Sie es zur umweltgerechten Ent- sorgung einem örtlichen Recycling- betrieb.6 Deutsch 5 Bedienung

1) Am Abspielgerät (Smartphone, Tablet-PC,

Computer etc.) die WLAN-Funktion ein- schalten.

2) Die Verbindung mit dem Verstärker her-

stellen. Der Verstärker wird auf dem Ab - spielgerät mit „WiFi-HiFi_“ und vier Ziffern angezeigt. Jeder Verstärker hat eine andere Ziffernfolge, damit bei der Verwen- dung von mehreren Verstärkern diese separat angewählt werden können.

3) Den DLNA-Spieler starten.

5.1 Konfiguration des AKB-90WIFI

Über den integrierten Webserver lässt sich der Verstärker konfigurieren. In einem Inter- net-Browser die IP-Adresse des AKB-90WIFI eingeben: 10.10.10.254 Es kann z. B. der angezeigte Name „WiFi- HiFi_xxxx“ und die Menüsprache des Web- servers geändert oder die neueste Firmware installiert werden. Soll der Verstärker auf die Werkseinstellung zurückgesetzt werden, die Taste RST (4) min- destens 5 s gedrückt halten.

5.2 Verbindung mit einem

WLAN-Router Soll der AKB-90WIFI mit einem WLAN- Router verbunden werden, kann dies auf ein- fache Weise durch die WPS-Funktion (WiFi protected setup) erfolgen, wenn der Router WPS unterstützt. Dazu die Taste RST (4) kurz drücken. Der AKB-90WIFI übermittelt einem im Empfangsbereich befindlichen WLAN- Router automatisch alle erforderlichen Daten. Alternativ lässt sich der AKB-90WIFI manuell über seine Web-Bedienoberfläche mit dem Router verbinden, z. B. wenn der Router WPS nicht unterstützt. 6 Technische Daten Verstärker Sinusausgangsleistung: 2 × 45 W an 4 Ω Verstärkerklasse: . . . . . Klasse D Lautsprecherimpedanz: min. 4 Ω Frequenzbereich: . . . . . 20 – 20 000 Hz Störabstand: . . . . . . . . . > 98 dB Datenübertragung WLAN-Standard: . . . . . 802.11 B / G / N, 2,4 GHz Reichweite: . . . . . . . . . ca. 110 m ohne Hindernisse in der Übertragungsstecke Unterstützte Audioformate: . . . . . . . . MP3, WMA, AAC, AAC+, ALAC,

• Netzwerkprotokolle: TCP/ IP, UDP, HTTP, UPNP Audio-Protokolle: DLNA, AirPlay, QPlay SSID:
• WiFi-HiFi_xxxx IP-Adresse: p. 10
• .10.10.254 Allgemein Stromversorgung: p. 19
• V über beilie- gendes Netzgerät an 230 V~ / 50 Hz Stromverbrauch in Stand-by: p. 200
• mA Einsatztemperatur: p. 0
• – 40 °C Abmessungen: p. 170
• × 34 × 100 mm Gewicht: g Änderungen vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich für MONACOR INTERNATIONAL GmbH & Co. KG ge -schützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.7English p. 750
