Produkttyp	Sendemodul für drahtlose Audioübertragung
Marke	Monacor
Modell	TXA-820MT
Abmessungen (B×H×T)	88 × 37 × 113 mm
Gewicht	82 g
Stromversorgung	12 V/120 mA (Gleichspannung)
Frequenzbereich	16 Kanäle, 863,1 – 864,9 MHz
Sendeleistung	≤ 10 mW
Reichweite	ca. 30 m
Kompatible Empfänger	TXA-800R, Empfangsmodule der Serien TXA-820 und TXA-1020
Anzeigen	Display (Kanal), TX-LED, AF-Pegelanzeige (gelb/rot)
Bedienelemente	Ein-/Ausschalter, Lautstärkeregler, SET-Taste, Pfeiltasten
Schutzart	Nur für Innenräume, nicht spritzwassergeschützt
Betriebstemperatur	0 – 40 °C
Reinigung	Nur trockenes, weiches Tuch
Konformität	CE, Richtlinie 2014/53/EU
Einbau	Einschub in Aktivlautsprecherbox TXA-820-Serie oder anderes Gerät (Beachtung der CE-Richtlinien)
Lieferumfang	Sendemodul (ohne Netzteil)
Reparatur	Keine Veränderungen an der Platine erlaubt, Garantieverlust bei unsachgemäßem Eingriff
Zulassung	Anmelde- und gebührenfrei in EU- und EFTA-Staaten

Häufig gestellte Fragen - TXA-820MT Monacor

Wie wird das Sendemodul TXA-820MT in eine Aktivbox eingebaut?

Schalten Sie das Gerät aus und trennen Sie es vom Netz. Entfernen Sie die Blende des Einschubschachts, schieben Sie das Modul in die Führungsschienen und schrauben Sie die Frontplatte fest.

Welche Kanäle stehen zur Verfügung?

16 Kanäle (01–16) mit Frequenzen zwischen 863,1 MHz und 864,9 MHz.

Wie stelle ich den Übertragungskanal ein?

Drücken Sie die SET-Taste, die Kanalanzeige blinkt. Wählen Sie mit den Pfeiltasten den gewünschten Kanal und bestätigen Sie mit SET.

Worauf muss ich bei der Verwendung mit einer Aktivbox achten?

Stellen Sie Sender- und Empfangsmodul auf unterschiedliche Kanäle ein, um Rückkopplungen zu vermeiden.

Wie reinige ich das Modul?

Verwenden Sie ein trockenes, weiches Tuch. Kein Wasser oder Chemikalien.

Was bedeuten die LEDs?

TX-LED leuchtet bei eingeschaltetem Sender. AF-Pegel: gelb = Mindestpegel, rot = Übersteuerung (dauerhaftes Leuchten = Lautstärke reduzieren).

Welche Reichweite hat das Modul?

Ca. 30 Meter.

Ist das Modul für den Außeneinsatz geeignet?

Nein, nur für den Innenbereich. Schützen Sie es vor Tropf- und Spritzwasser und Hitze.

Kann ich das Modul in ein anderes Gerät einbauen?

Ja, aber beachten Sie die CE-Richtlinien und schließen Sie es über die Leiterbahn-Kontakte an.

Welche Spannung benötigt das Modul?

12 V Gleichspannung bei 120 mA.

BEDIENUNGSANLEITUNG TXA-820MT Monacor

Diese Anleitung richtet sich sowohl an Fachleute (Einbau) als auch an Personen ohne technisches Fachwissen (Bedienung). Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Mit diesem Sendemodul lassen sich drahtlos Audio signale an einen Empfänger übertragen, der auf die gleichen Funkfrequenzen abgestimmt ist (z. B. Taschen empfänger TXA-800R oder Empfangsmodul eines transportablen Verstärkersystems der Serie TXA-820 oder TXA-1020).

Das Modul ist speziell für den Einbau in ein Verstärkersystem der Serie TXA-820 konzipiert (als Ersatzteil oder zur Nachrüstung), lässt sich jedoch auch in ein anderes Gerät einbauen.

1.1 Konformität und Zulassung

Hiermit erklärt MONACOR INTERNATIONAL, dass das Sendemodul TXA-820MT der Richtlinie 2014/53/EU entspricht. Die EU-Konformitätserklärung ist im Internet verfügbar: www.monacor.de

Das Sendemodul ist für den Betrieb in den EU- und EFTA-Staaten allgemein zugelassen und anmelde- und gebührenfrei.

Nehmen Sie keine Veränderungen an der Platine des Sendemoduls vor! Die Garantie erlischt und das Modul verliert möglicherweise auch seine Zulassung.

2 Wichtige Hinweise

Das Modul entspricht allen relevanten Richtlinien der EU und ist deshalb mit Cekennzeichnet.

• Das Modul ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0 – 40 °C).
• Verwenden Sie zum Reinigen der Front nur ein trockenes, weiches Tuch, auf keinen Fall Wasser oder Chemikalien.
• Wird das Modul zweckentfremdet, nicht fachgerecht eingebaut, falsch bedient oder nicht fachgerecht repariert kann keine Haftung

für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Modul übernommen werden.

Soll das Modul endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

3 Einbau

Das Gerät, in welches das Modul eingebaut werden soll, muss unbedingt ausgeschaltet und von der Netzspannung getrennt werden!

3.1 Einbau in eine Aktivlautsprecherbox der Serie TXA-820

1) Soll das Modul bei dem Gerät TXA-822CD als Ersatz gegen das eingebaute Sendemodul ausgetauscht werden, dieses abschrauben und aus dem Schacht ziehen.
Soll das Modul bei dem Gerät TXA-820 oder TXA-820CD nachträglich eingebaut werden, die Blende des Einschubschachts, der sich direkt über dem Netzanschluss befindet, abschrauben.
2) Das Modul in den Schacht schieben. Hierbei die Platine in die seitlichen Führungs schienen des Schachts stecken. Die Frontplatte des Moduls am Gerät festschrauben.

3.2 Einbau in ein anderes Gerät

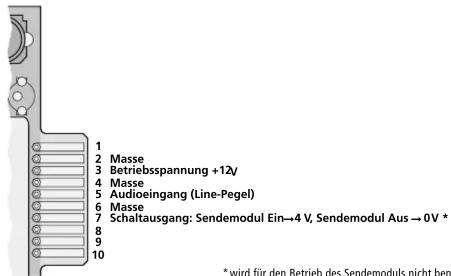

Die CE-Richtlinien müssen beachten werden. Den Anschluss über die Leiterbahn-Kontakte herstellen:

* wird für den Betrieb des Sendemoduls nicht benötigt

4 Bedienung

1) Zum Aufbau der Funkstrecke das Sendemodul noch ausgeschaltet lassen und zuerst den zugehörigen Empfänger auf einen störungsfreien Übertragungskanal einstellen (KÄ Bedienungsanleitung des Empfängers). Dann das Sendemodul mit dem Regler einschalten und über die Tasten auf den gleichen Kanal einstellen (KÄ Tabelle „Übersicht“). Bitte beachten: An der Aktivbox, in die das Sendemodul eingebaut wurde, müssen Sendemodul und Empfangsmodul auf unterschiedliche Kanäle eingestellt werden, anderenfalls treten Rückkopplungen auf.
2) Ist die Funkstrecke aufgebaut, mit dem Regler die gewünschte Lautstärke für das gesendete Audiosignal einstellen.

Übersicht
	Display zur Anzeige des Übertragungskanals (Kanal 01 ... Kanal 16)
TX	Sendeanzeige; leuchtet bei eingeschaltetem Sendemodul
AF LEVEL	Pegelanzeigen für das Audiosignal am Eingang des Sendemoduls gelbe LED: leuchtet ab einem bestimmten Mindestpegel rote LED: Übersteuerungsanzeige, sollte höchstens bei Signalspitzen kurz aufleuchten; leuchtet sie permanent, die Lautstärke der jeweiligen Tonquelle/n reduzieren
	Tasten zur Einstellung des Übertragungskanals:1. Die Taste SET drücken: Die Kanalanzeige im Display blinkt.2. Solange die Kanalanzeige blinkt (10 Sek. lang), kann mit den Pfeiltasten der Kanal gewählt werden.3. Die Kanalwahl mit der Taste SET bestätigen (anderenfalls schaltet das Sendemodul nach 10 Sek. zurück auf den vorher eingestellten Kanal).Um sich während des Betriebs kurz die Funkfrequenz anzeigen zu lassen, eine der Pfeiltasten gedrückt halten: Das Display zeigt solange statt des Kanals die Frequenz an.
	Ein-/Ausschalter und Lautstärkeregler

5 Technische Daten

Funkfrequenzen
Kanal 01	Kanal 02	Kanal 03	Kanal 04	Kanal 05	Kanal 06	Kanal 07	Kanal 08
863,1 MHz	864,1 MHz	863,6 MHz	864,6 MHz	863,3 MHz	864,3 MHz	863,8 MHz	864,8 MHz
Kanal 09	Kanal 10	Kanal 11	Kanal 12	Kanal 13	Kanal 14	Kanal 15	Kanal 16
863,2 MHz	864,2 MHz	863,7 MHz	864,7 MHz	863,4 MHz	864,4 MHz	863,9 MHz	864,9 MHz

Übertragungsreichweite: . . ca. 30 m Sendeleistung: . . . . ≤ 10 mW
Stromversorgung: ..... = 12 V/120 mA Gewicht: ..... 82 g
Abmessungen (B × H × T): 88 × 37 × 113 mm Änderungen vorbehalten.

MONACOR® INTERNATIONAL

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany Copyright® by MONACOR INTERNATIONAL. All rights reserved. A-1954.99.01.12.2018
