ATT3100PEU - Amplificateur audio Monacor - Notice d'utilisation et mode d'emploi gratuit

Marque	Monacor
Modèle	ATT3100PEU
Type de produit	Atténuateur Public Adress (ligne 100 V)
Puissance nominale	100 W
Bande passante	50–18000 Hz
Relais prioritaire d'urgence	24 V CC, 20 mA
Température de fonctionnement	0–40 °C
Profondeur de montage	45 mm
Utilisation	Intérieur uniquement
Montage	Dans une prise standard encastrée ou en saillie (ex. ATT-300)
Entretien	Chiffon sec et doux, pas de produits chimiques ni d'eau
Sécurité	Installation réservée à un technicien spécialisé ; tension 100 V présente en fonctionnement
Conformité	Directives UE, symbole €€
Élimination	Conforme aux directives locales

FOIRE AUX QUESTIONS - ATT3100PEU Monacor

À quoi sert l'atténuateur ATT3100PEU ?

L'ATT3100PEU est un atténuateur conçu pour les systèmes de sonorisation Public Adress sur ligne 100 V. Il permet de régler le volume d'un haut-parleur ou d'un groupe de haut-parleurs jusqu'à une puissance nominale maximale de 100 W.

Comment brancher l'atténuateur ?

L'installation doit être réalisée par un technicien spécialisé. Il faut d'abord éteindre complètement l'installation PA, puis connecter l'atténuateur selon le schéma fourni. Les bornes de branchement peuvent être retirées pour faciliter le câblage.

Peut-on utiliser l'atténuateur en extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Il doit être protégé des éclaboussures, de l'humidité élevée et de la chaleur excessive (température ambiante 0–40 °C).

Comment fonctionne le relais prioritaire d'urgence ?

Le relais prioritaire (G1) peut être activé par une tension continue de 24 V. Cela permet aux annonces importantes d'être audibles même si l'atténuateur est réglé sur zéro.

Quelle est la puissance maximale supportée par l'ATT3100PEU ?

La puissance nominale maximale est de 100 W. Ne pas dépasser cette valeur pour le haut-parleur ou le groupe de haut-parleurs connecté.

Comment nettoyer l'atténuateur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau, car ils pourraient endommager l'appareil.

Quelle est la bande passante de l'atténuateur ?

La bande passante est de 50 à 18000 Hz, ce qui permet une restitution audio de qualité pour la diffusion de messages et de musique.

Quel type de montage est recommandé ?

L'atténuateur doit être placé dans une prise standard encastrée ou dans une prise en saillie, par exemple le modèle ATT-300 de MONACOR.

Que faire en cas de dysfonctionnement ?

En cas de problème, vérifiez d'abord les branchements et la charge. Si le problème persiste, contactez un technicien spécialisé. Toute ouverture ou réparation non autorisée annule la garantie.

Comment éliminer l'appareil en fin de vie ?

Conformément aux directives locales, l'atténuateur doit être éliminé via une filière de recyclage adaptée (DEEE). Ne le jetez pas avec les ordures ménagères.

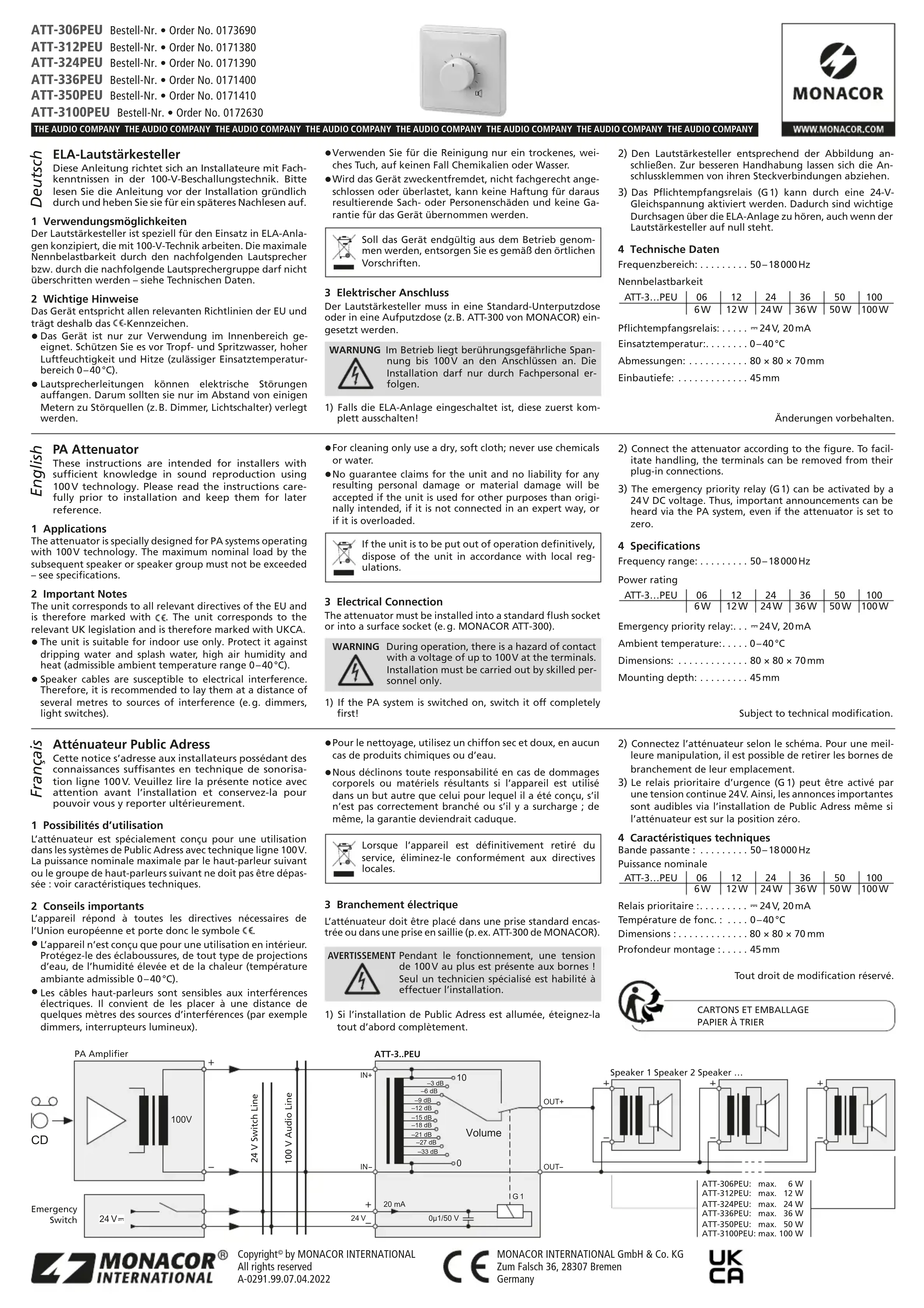

MODE D'EMPLOI ATT3100PEU Monacor

Atténuateur Public Adress

Cette notice s'adresse aux installateurs possédant des connaissances suffisantes en technique de sonorisation ligne 100V. Veuillez lire la présente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

L'atténuateur est spécialement conçu pour une utilisation dans les systèmes de Public Adress avec technique ligne 100V. La puissance nominale maximale par le haut-parleur suivant ou le groupe de haut-parleurs suivant ne doit pas être dépassée : voir caractéristiques techniques.

2 Conseils importants

L'appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €€.

• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, de l'humidité élevée et de la chaleur (température ambiante admissible 0–40°C).
• Les câbles haut-parleurs sont sensibles aux interférences électriques. Il convient de les placer à une distance de quelques mètres des sources d'interférences (par exemple dimmers, interrupteurs lumineux).

• Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou s'il y a surcharge ; de même, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.

3 Branchement électrique

L'atténuateur doit être placé dans une prise standard encastrée ou dans une prise en saillie (p. ex. ATT-300 de MONACOR).

Pendant le fonctionnement, une tension de 100V au plus est présente aux bornes ! Seul un technicien spécialisé est habilité à effectuer l'installation.

1) Si l'installation de Public Adress est allumée, éteignez-la tout d'abord complètement.

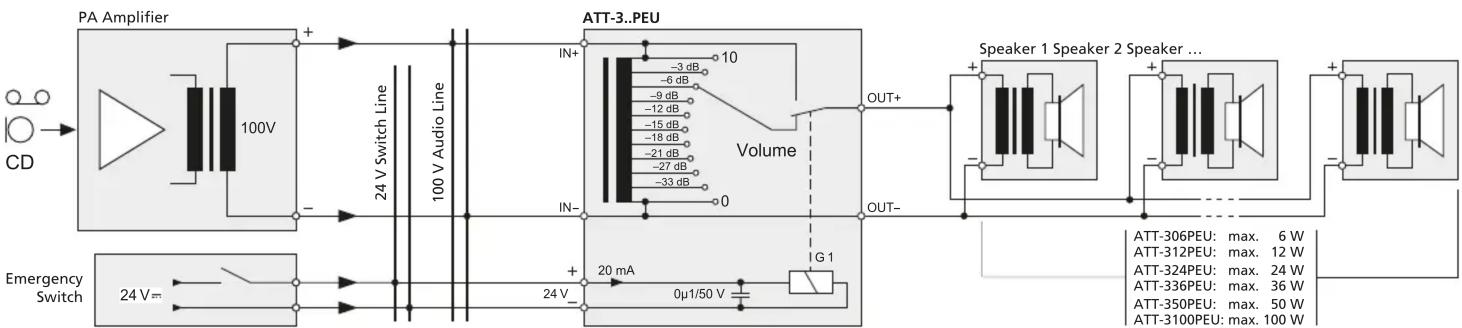

2) Connectez l'atténuateur selon le schéma. Pour une meilleure manipulation, il est possible de retirer les bornes de branchement de leur emplacement.
3) Le relais prioritaire d'urgence (G 1) peut être activé par une tension continue 24V. Ainsi, les annonces importantes sont audibles via l'installation de Public Adress même si l'atténuateur est sur la position zéro.

4 Caractéristiques techniques

Bande passante : ..... 50–18000 Hz

Puissance nominale

ATT-3...PEU	06	12	24	36	50	100
	6W	12W	24W	36W	50W	100W

Relais prioritaire : ..... = 24V, 20mA

Température de fonc.: .... 0–40°C

Profondeur montage : ..... 45 mm

Tout droit de modification réservé.
