Type de produit	Jumelles
Marque	Steiner
Modèle	Ranger Xtreme 8x42
Grossissement	8x
Diamètre de l'objectif	42 mm
Type de prisme	Porro
Système de mise au point	Sports-Auto-Focus ou Fast-Close-Focus selon version
Distance interpupillaire	Réglable par articulation de l'axe central
Œillères	Réglables en plusieurs positions (ErgoFlex, cylindriques ou rotatives)
Boussole intégrée	Optionnelle avec éclairage
Alimentation de l'éclairage	Pile bouton
Réticule de mesure	Échelle de mesure intégrée
Fixation de la sangle	Système ClicLoc
Housse de protection	Housse néoprène et capuchon anti-pluie
Caches d'objectifs	ClicLoc amovibles
Étanchéité	Jumelles étanches à l'immersion
Nettoyage des lentilles	Pinceau et chiffon doux
Entretien du gainage	Produit de soin pour plastique
Sécurité	Ne jamais regarder le soleil
Numéro de série	Sur l'axe ou dans l'objectif
Service client	Steiner-Optik GmbH, Tél.: [phone]

FOIRE AUX QUESTIONS - Ranger Xtreme 8x42 Steiner

Comment ajuster la distance interpupillaire?

Pour ajuster la distance entre vos yeux, pliez l'axe central jusqu'à ce que vous voyiez une image ronde. Cela permet d'adapter les jumelles à votre morphologie.

Comment régler les œillères pour porteurs de lunettes?

Les œillères peuvent être réglées en position relevée (pour non-porteurs) ou abaissée (pour porteurs de lunettes). Tournez ou rabattez les œillères selon le modèle pour obtenir le meilleur confort.

Comment utiliser le système Sports-Auto-Focus?

Réglez les deux corrections dioptriques sur 0. Pour une déficience visuelle, couvrez un objectif, regardez avec l'œil correspondant et tournez la correction dioptrique jusqu'à netteté. Ensuite, répétez pour l'autre œil. La mise au point est alors automatique de 20 m à l'infini.

Comment changer la pile de la boussole?

Ouvrez le compartiment à piles, remplacez la pile usagée par une neuve en respectant les polarités, puis refermez soigneusement le couvercle pour garantir l'étanchéité.

Comment nettoyer les lentilles?

Enlevez d'abord la poussière avec un pinceau, puis essuyez les lentilles avec un chiffon doux (éventuellement humide). En cas d'eau salée, rincez à l'eau douce puis séchez avec un chiffon sec.

Comment fixer la sangle avec le système ClicLoc?

Appuyez sur le poinçon indiqué sur la gaine caoutchouc pour déverrouiller la fermeture. Insérez la sangle dans l'œillet et enclenchez la fermeture jusqu'à entendre un clic. L'ergot doit être tourné vers l'extérieur.

Que faire si l'image n'est pas nette?

Vérifiez d'abord la correction dioptrique : couvrez un objectif et ajustez la molette de mise au point ou la correction dioptrique pour chaque œil. Assurez-vous que la distance interpupillaire est correcte.

Comment utiliser le réticule de mesure pour estimer la distance?

Utilisez la formule : Distance = Taille effective (en m) x 1000 / Taille relevée (en m). Par exemple, si un objet de 10 m mesure 20 dans le réticule, la distance est de 500 m.

Quelles sont les consignes de sécurité importantes?

Ne regardez jamais directement le soleil avec les jumelles, cela peut causer des lésions oculaires graves. Tenez les jumelles hors de portée des enfants.

Où trouver le numéro de série?

Le numéro de série se trouve sur l'extrémité avant de l'axe, entre les objectifs, en dessous de l'axe ou dans la lentille de l'objectif. Il permet d'identifier le produit en cas de perte ou de vol.

MODE D'EMPLOI Ranger Xtreme 8x42 Steiner

Vivre des moments inoubliables

Notice d'utilisation

Nous vous félicitons de l'achat de ces jumelles STEINER ! Attendez-vous à découvrir des perspectives grandioses. Vous pouvez utiliser les accessoires fournis à votre convenance. Pour profiter longtemps de il de précision, il est indispensable de le manipuler correctement. Par conséquent, nous vous prions de lire ent les pages suivantes avant d'utiliser les jumelles pour la première fois.

Vivre des moments inoubliables

Notice d'utilisation

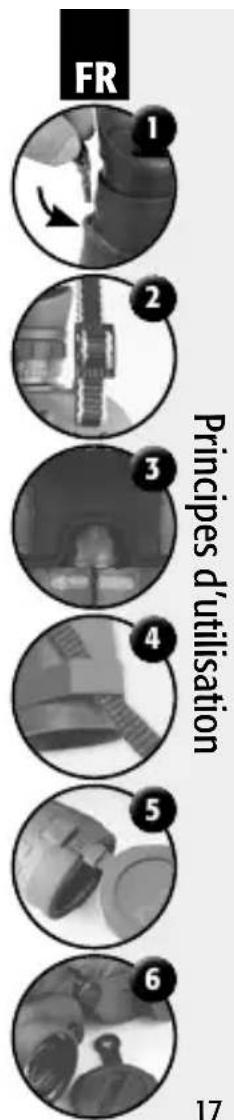

Fixation du support de sangle :

Avec le système ClicLoc :

Pour défaire la sangle de transport, appuyez sur le poinçon indiqué sur la gaîne caoutchouc ①. La fermeture est alors déverrouillée. Vous pouvez à présent retirer la fermeture à clip ou l'introduire. L'ergot de la fermeture à clip doit toujours être tourné vers l'extérieur et faire un clic audible lorsqu'il est inséré.

Sans le système ClicLoc :

Retirez une extrémité de la sangle de la boucle coulissante, puis faites-la passer à travers l'œillet des jumelles ② par le haut. Glissez ensuite de nouveau la sangle de transport dans la boucle coulissante et serrez-la en tirant. Fixez la deuxième extrémité de la sangle de la même manière.

Fixation de la housse de protection néoprène et du capuchon anti-pluie :

Vos jumelles peuvent être fournies avec différents systèmes anti-pluie qui se fixent sur la sangle de transport. Lorsque vous utilisez des housses de protection néoprène, veillez à ce que la section semi-circulaire du capuchon se trouve au-dessus de la molette de mise au point ③. Dans le cas des capuchons anti-pluie, le support de sangle peut être enfilé sur le côté à travers l'œillet prévu à cet effet ④.

Fixation des caches d'objectifs :

Si vos jumelles sont équipées des caches d'objectifs ClicLoc à emboîter, appuyez brièvement sur le creux visible pour défaire les caches puis ôtez-les de leur support 5. Pour les remboîter, glissez de nouveau la fermeture à clip dans le support jusqu'à ce qu'elle s'enclenche en faisant un clic audible. Retirez les caches d'objectifs fixés sur l'axe central en les faisant passer par-dessus l'axe central 6.

FR 1 2 3 4 5 6 Principes d'utilisation 17

Ajustement de la distance interpupillaire et des œillères :

Ajustement de la distance interpupillaire :

Votre distance entre les yeux se règle par articulation de l'axe central afin que vous voyiez une image ronde.

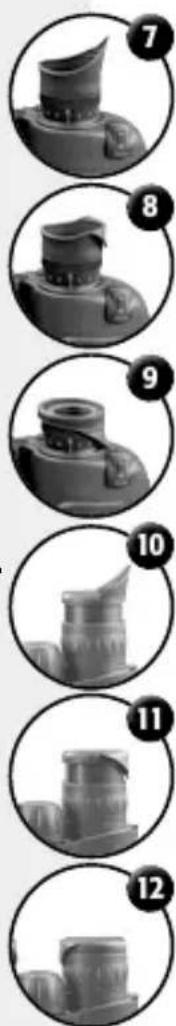

Pour garantir une vision parfaite avec vos jumelles STEINER, les œillères peuvent être réglées dans différentes positions :

Réglage des œillères (modèles à ErgoFlex et œillères ergonomiques) :

Ergonomique ⑦, cylindrique ⑧, ou pour porteurs de lunett es ⑨.

Réglage des œillères (modèles à œillères cylindriques) :

Cylindrique 8, ou pour porteurs de lunett es 9.

Réglage des œillères (modèles à œillères rotatives) :

Ergonomique ⑦, cylindrique ⑧, ou pour porteurs de lunett es ⑨.

Mise au point :

Jumelles Porro à Sports-Auto-Focus (voir légende) :

Réglez les deux corrections dioptriques sur « 0 » et veillez à toujours avoir une vision nette, de 20 m environ à l'infini. Si ce n'est pas le cas, vous avez une déficience visuelle à un œil ou aux deux yeux qui doit être corrigée.

1. Choisissez un objet éloigné avec le plus de détails possible (à une distance de 200 mètres environ).
2. Cachez l'objectif gauche avec votre main ou le cache d'objectif et regardez à travers vos jumelles.
3. Tournez maintenant le correction dioptrique sur l'oculaire droit jusqu'à ce que votre œil ait une vision parfaitement claire et nette.
4. Répétez la procédure pour l'œil gauche. À présent, votre vision est toujours nette à partir d'une distance de 20 mètres.

Jumelles Porro à Sports-Auto-Focus PLUS :

Une fois que vous avez ajusté votre acuité visuelle (voir Sports-Auto-Focus), le Sports-Auto-Focus PLUS vous offre aussi la possibilité de régler la netteté des objets se trouvant à proximité (à partir d'une distance de 2 m) en bougeant brièvement la molette de mise au point 13.

Jumelles avec Prismes en toit à Fast-Close-Focus (voir légende) :

1. Choisissez un objet éloigné avec le plus de détails possible (à une distance de 200 mètres environ).
2. Cachez l'objectif gauche avec votre main ou le cache d'objectif, si fourni, et regardez à travers vos jumelles.
3. Tournez maintenant la molette de mise au point jusqu'à ce que votre œil droit ait une vision parfaitement claire et nette.
4. Pour régler la moitié gauche de vos jumelles, cachez l'objectif droit et regardez à travers vos jumelles. Puis tournez la correction dioptrique sur l'oculaire gauche jusqu'à ce que vous voyiez nettement le même objet.
5. En tournant la Molette de mise au point, vous pouvez régler la mise au point de vos jumelles à distance afin d'obtenir des images d'une netteté et d'une brillance exceptionnelles.
   Remarque : la correction dioptrique des modèles Discovery se trouve sur les deux oculaires.

Réglages de la boussole :

Éclairage de la boussole :

Les jumelles marines STEINER à boussole intégrée possèdent sur le côté du corps de la boussole un bouton 14 vous permettant d'éclairer l'affichage de la boussole sur l'oculaire dans l'obscurité. À cet effet, il vous suffit de maintenir ce bouton appuyé. Pour pouvoir utiliser la boussole la nuit, l'éclairage de la boussole est doté d'une pile.

FR 13

Changement de la pile :

Afin d'utiliser la boussole la nuit, l'éclairage de la boussole est équipée d'une pile. Pour la changer, procédez de la manière suivante :

Ouvrez le compartiment à piles 15. Remplacez la/les pile(s) usagée(s) par une/des neuve(s) en respectant le sens du pôle positif et négatif. Veillez à bien fermer le couvercle du compartiment à piles pour empêcher l'eau de pénétrer à l'intérieur.

Protection environnementale : ne jetez pas les piles vides dans les ordures ménagères 16. Renseignez-vous sur les réglementations en vigueur relatives au tri sélectif des appareils électriques et électroniques usagés dans votre pays.

Produits à réticule de précision intégré :

Il est très bien visib le 17 et fournit des mesures en mètres ou en pieds (0,33 m).

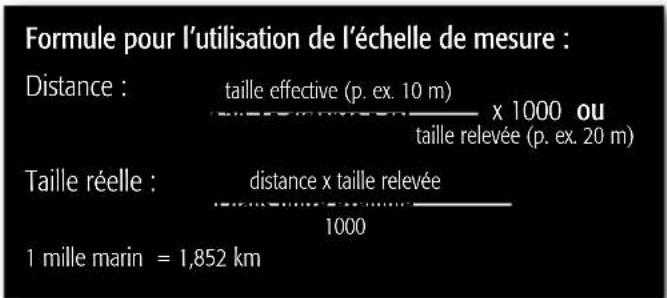

Formule pour l'utilisation de l'échelle de mesure : Distance : taille effective (p. ex. 10 m) x 1000 ou taille relevée (p. ex. 20 m) Taille réelle : distance x taille relevée 1000 1 mille marin = 1,852 km

Exemple de mesure :

route. Sur l'échelle numérique du réticule,

multipliée par 1000. 10 m / 20 = 0,5 x 1000

Nettoyage/entretien et remarques importantes sur le produit :

Nettoyage de vos jumelles :

Enlevez la poussière et la saleté en surface sur les lentilles à l'aide d'un pinceau. Puis utilisez uniquement un chiffon doux, éventuellement humide, pour essuyer les lentilles afin d'éviter le risque de rayures. Essuyez l'eau salée à l'aide d'un chiffon humide, puis frottez le système optique avec un chiffon sec.

Entretien du gainage caoutchouté : les jumelles étanches à l'immersion peuvent être rincées avec du savon liquide et à l'eau courante. Pour colmater les petites fissures capillaires pouvant être occasionnées par le rayonnement UV, il est recommandé de traiter le gainage caoutchouté avec un nettoyant aérosol pour tableau de bord ou un produit de soin pour plastique Nigrin.

Numéro de série du produit :

Toutes les jumelles STEINER sont pourvues d'un numéro de série individuel. Il permet d'en déterminer la date de production. Vos jumelles (après inscription sur le site Web de STEINER) peuvent être identifiées en cas de perte ou de vol. Le numéro de série de vos jumelles (suivant le modèle) se trouve sur l'extrémité avant de l'axe des jumelles, entre les objectifs 18, en dessous de l'axe des jumelles 19 ou dans la lentille de l'objectif 20.

Consigne de sécurité importante :

Ne regardez jamais directement le soleil avec vos jumell es 21 ! Ceci risquerait d'endommager gravement votre vue, voire causer une cécité totale !

Entretien, nettoyage et remarques

Veuillez tenir compte du fait que la garantie ne couvre pas les pièces d'usures telles que gainages en caoutchouc, bandoulières, bonnettes d'oculaires ou capuchons protecteurs. Si vous rencontrez des problèmes lors de l'utilisation de vos jumelles adressez-vous à un revendeur de confiance ou contactez notre service clients national par téléphone au [phone].
