Tipo de producto	Prismáticos
Marca	Steiner
Modelo	Ranger Xtreme 8x42
Aumento	8x
Diámetro del objetivo	42 mm
Tipo de prisma	Porro
Sistema de enfoque	Sports-Auto-Focus o Fast-Close-Focus según versión
Distancia interpupilar	Ajustable mediante articulación del eje central
Oculares	Ajustables en varias posiciones (ErgoFlex, cilíndricas o giratorias)
Brújula integrada	Opcional con iluminación
Alimentación de la iluminación	Pila de botón
Retícula de medición	Escala de medición integrada
Fijación de la correa	Sistema ClicLoc
Funda de protección	Funda de neopreno y capucha antilluvia
Tapas de objetivos	ClicLoc extraíbles
Impermeabilidad	Prismáticos estancos a la inmersión
Limpieza de las lentes	Cepillo y paño suave
Mantenimiento del revestimiento	Producto de cuidado para plástico
Seguridad	No mire nunca directamente al sol
Número de serie	En el eje o en el objetivo
Servicio al cliente	Steiner-Optik GmbH, Tel.: [phone]

Preguntas frecuentes - Ranger Xtreme 8x42 Steiner

¿Cómo ajustar la distancia interpupilar?

Para ajustar la distancia entre sus ojos, doble el eje central hasta que vea una imagen redonda. Esto permite adaptar los prismáticos a su morfología.

¿Cómo ajustar los oculares para usuarios de gafas?

Los oculares se pueden ajustar en posición elevada (para no usuarios) o bajada (para usuarios de gafas). Gire o abata los oculares según el modelo para obtener la mejor comodidad.

¿Cómo usar el sistema Sports-Auto-Focus?

Ajuste las dos correcciones dióptricas a 0. Para una deficiencia visual, cubra un objetivo, mire con el ojo correspondiente y gire la corrección dióptrica hasta obtener nitidez. Luego, repita para el otro ojo. El enfoque es entonces automático de 20 m al infinito.

¿Cómo cambiar la pila de la brújula?

Abra el compartimento de pilas, reemplace la pila usada por una nueva respetando las polaridades, luego cierre cuidadosamente la tapa para garantizar la impermeabilidad.

¿Cómo limpiar las lentes?

Retire primero el polvo con un cepillo, luego limpie las lentes con un paño suave (eventualmente húmedo). En caso de agua salada, enjuague con agua dulce y seque con un paño seco.

¿Cómo fijar la correa con el sistema ClicLoc?

Presione el punzón indicado en la funda de goma para desbloquear el cierre. Inserte la correa en el ojal y encaje el cierre hasta escuchar un clic. La pestaña debe estar girada hacia el exterior.

¿Qué hacer si la imagen no es nítida?

Verifique primero la corrección dióptrica: cubra un objetivo y ajuste la rueda de enfoque o la corrección dióptrica para cada ojo. Asegúrese de que la distancia interpupilar sea correcta.

¿Cómo usar la retícula de medición para estimar la distancia?

Utilice la fórmula: Distancia = Tamaño efectivo (en m) x 1000 / Tamaño medido (en m). Por ejemplo, si un objeto de 10 m mide 20 en la retícula, la distancia es de 500 m.

¿Cuáles son las instrucciones de seguridad importantes?

No mire nunca directamente al sol con los prismáticos, esto puede causar lesiones oculares graves. Mantenga los prismáticos fuera del alcance de los niños.

¿Dónde encontrar el número de serie?

El número de serie se encuentra en el extremo frontal del eje, entre los objetivos, debajo del eje o en la lente del objetivo. Permite identificar el producto en caso de pérdida o robo.

MANUAL DE USUARIO Ranger Xtreme 8x42 Steiner

Vivir momentos inolvidables

Instrucciones de uso

Le damos las gracias por la compra de unos prismáticos STEINER. Le harán disfrutar de visiones espectaculares. Los accesorios incluidos en el volumen de suministro pueden colocarse tal y como desee. Para durante décadas de este aparato de precisión, es necesario un manejo adecuado. Por ello, preste atención a tes páginas antes del primer uso.

Binocoli con prisma di Porro con Sports-Auto-Focus PLUS:

Vivir momentos inolvidables

Instrucciones de uso

Colocación de la cinta de soporte:

Con sistema ClicLoc:

Para soltar el cinturón de fijación, ejerza presión sobre el punto marcado del armazón de goma para desbloquear el cierre ①. Ahora, el cierre está desbloqueado y se puede retirar o introducir el cierre a presión. El cierre a presión siempre mira hacia fuera y se debe oír un clic al introducirlo.

Sin sistema ClicLoc:

Suelte un extremo de la cinta de la hebilla deslizante y páselo desde arriba por el ojal de los prismáticos. ② A continuación, vuelva a pasar la cinta por la hebilla deslizante y ténsela tirando de ella. El segundo extremo de la cinta se fija del mismo modo.

Fijación de la funda protectora de neopreno y la tapa protectora antilluvia:

Para sus prismáticos se pueden utilizar diferentes sistemas de protección antilluvia que se fijan en la cinta. Con las fundas protectoras de neopreno, preste atención a que el corte semicircular de la tapa esté por encima de la rueda de enfoque ③. Con las tapas protectoras antilluvia, la cinta puede insertarse lateralmente en el ojal abierto para ello ④.

Fijación de las tapas protectoras de los objetivos:

Si sus prismáticos cuentan con tapas protectoras de los objetivos con ClicLoc, para soltar las tapas pulse brevemente sobre la hendidura visible y saque la tapa de su soporte 5. Para ponerla nuevamente, vuelva a desplazar la conexión a presión hacia el soporte hasta que oiga cómo encaja de forma segura. Las tapas protectoras de los objetivos que se fijan en el eje central se quitan tirando de dicho e je 6.

ES

Ajuste de la distancia ocular y los tapones oculares:

Ajuste de la distancia ocular:

Doblando los prismáticos por el eje intermedio se ajusta la distancia personal de los ojos de tal modo que se puede ver una imagen redonda.

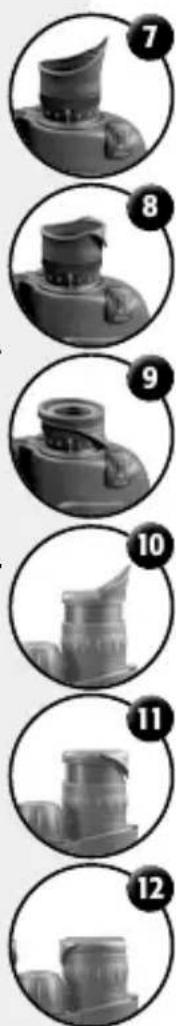

Para garantizar una visión perfecta a través de sus prismáticos STEINER, los tapones oculares pueden ponerse en diferentes posiciones:

Ajustar los tapones oculares (modelos con tapones oculares ergonómicos y ErgoFlex): ergonómicos 7, cilíndricos 8 o para personas con gafa s 9.

Ajustar los tapones oculares (modelos con tapones oculares cilíndricos): cilíndricos 8 o para personas con gaf as 9.

Ajustar los tapones oculares (modelos con tapones oculares giratorios): ergonómicos 7, cilíndricos 8, o para personas con gaf as 9.

Enfoque:

Prismáticos Porro con foco automático deportivo (véase también la leyenda): Ponga los dos compensadores de dioptrías a "0" y verá siempre con nitidez - desde aprox. 20 m hasta el infinito. Si no es así, uno de los dos ojos o los dos tiene un problema visual que debe ajustarse.

1. Elija un objeto lejano (distancia aprox. 200 metros) y con la mayor cantidad de detalles posible.
2. Cubra el objetivo izquierdo con la mano o con la tapa protectora del objetivo y mire a través de los prismáticos.
3. Ahora, gire el compensador de dioptrías en el ocular derecho hasta que el ojo vea con nitidez y total claridad.
4. Repita el procedimiento para el ojo izquierdo. Ahora, verá siempre con nitidez a partir de los 20 metros".

Prismáticos Porro con foco automático deportivo PLUS:

Una vez ajustada la nitidez visual individual (véase el foco automático deportivo), con el foco automático deportivo PLUS tendrá además la posibilidad de ver con nitidez los objetos en un radio cercano (a partir de 2 m de distancia) mediante un movimiento corto en la rueda de enfoque 13.

Prismáticos con borde superior con foco cercano rápido (véase también la leyenda):

1. Elija un objeto lejano (distancia aprox. 200 metros) y con la mayor cantidad de detalles posible.
2. Cubra el objetivo izquierdo con la mano o con la tapa protectora del objetivo, si se adjunta, y mire a través de sus prismáticos.
3. Ahora, gire la rueda de enfoque hasta que el ojo derecho vea con nitidez y total claridad.
4. Para ajustar la mitad izquierda de los prismáticos, cubra el objetivo derecho y mire por sus prismáticos. Después, gire el compensador de dioptrías en el ocular izquierdo hasta que vea el mismo objeto con nitidez.
5. Girando el mando central es posible ajustar los prismáticos con nitidez a las distancias y se obtienen imágenes de nitidez y brillo excelentes.

Nota: en los modelos Discovery encontrará el compensador de dioptrías en los dos oculares.

Configuración de la brújula:

Iluminación de la brújula:

En los prismáticos Marine de STEINER con brújula integrada se encuentra un botón 14 en el lado de la carcasa de la brújula con el que se puede iluminar en la oscuridad el indicador de la brújula en el ocular. Para ello debe mantener pulsado el botón correspondiente. Para poder utilizar la brújula también por la noche, la iluminación de la brújula cuenta con una pila.

ES 13

Cambio de la pila:

Para poder utilizar la brújula también por la noche, la iluminación de la brújula cuenta con una pila. Para cambiar, proceda de la siguiente manera:

Abra el compartimento de la pila 15. Sustituya la(s) pila(s) por otras nuevas y preste atención a colocar los polos positivo y negativo correctamente. Al cerrar la tapa de la pila, tenga cuidado de cerrarla bien para evitar que entre agua.

Protección del medio ambiente: No tire las pilas vacías a la basura doméstica 16. Infórmese acerca de las disposiciones vigentes para la recogida separada de dispositivos eléctricos y electrónicos viejos en su país.

Productos con placa reticulada de precisión integrada:

Se ve muy bien 17 y realiza mediciones en metros o pies (0,33 m).

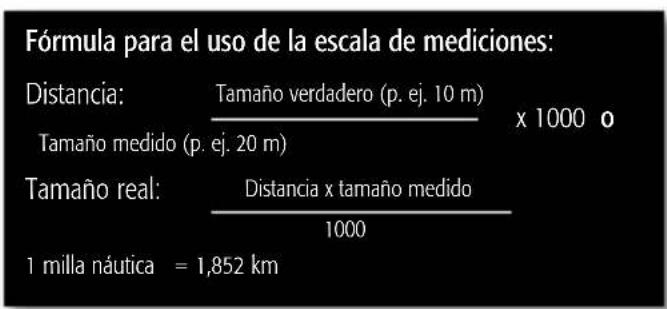

Fórmula para el uso de la escala de mediciones: Distancia: Tamaño verdadero (p. ej. 10 m) x 1000 o Tamaño medido (p. ej. 20 m) Tamaño real: Distancia x tamaño medido 1000 1 milla náutica = 1,852 km

Ejemplo de medición:

camino. En la escala numérica de la placa calcular se obtiene del tamaño verdadero,

Limpieza/mantenimiento e indicaciones importantes sobre el producto:

Limpieza de sus prismáticos:

Quite el polvo y la suciedad suelta de las lentes con un pincel. Después, para limpiar las lentes, utilice únicamente un trapo suave y, dado el caso, húmedo. De lo contrario pueden producirse arañazos. Retire el agua salada con un trapo húmedo – a continuación, pase un paño por el dispositivo óptico para secarlo.

Mantenimiento del revestimiento de goma: Los prismáticos resistentes contra el agua a presión pueden limpiarse con jabón líquido y bajo un chorro de agua. Para evitar pequeños desgarros provocados por la radiación ultravioleta, el revestimiento de goma debe tratarse con spray cockpit o un producto de mantenimiento de plásticos Nigrin.

Número de serie del producto:

Todos los prismáticos STEINER disponen de un número de serie propio. Este permite deducir la fecha de producción. También posibilita la identificación de sus prismáticos en caso de robo o extravío (después de haber sido registrados correctamente en el sitio web de STEINER). Encontrará el número de serie de sus prismáticos (dependiendo del modelo) en el extremo delantero del eje de los prismáticos, entre los objetivos 18, en la parte inferior del eje de los prismático os 19 o en la lente del objetti vo 20.

Indicación de seguridad importante:

¡No mire nunca directamente al sol con los prismáticos 21! ¡Esto puede provocar graves daños oculares, incluso la ceguera!

ES

Mantenimiento, limpieza e indicaciones

Sin embargo, le rogamos que comprenda que la garantía no cubre piezas desgastables como refuezos de goma, correas, conchas oculares o cubiertas de protección. Si tiene problemas al usar sus prismáticos diríjase a su vendedor de confianza o póngase en contacto con nuestro

número de atención al cliente (para Alemania) llamando al número de teléfono: [phone].

STEINER-OPTIK GmbH

Servicio de atención al cliente Alemania:

Tfno.: [phone]

Correo electrónico: [e-mail]

Servicio de atención al cliente Internacional:

Tfno.: [phone]

Correo electrónico:

[e-mail]
