Caractéristiques	Détails
Type de produit	Détecteur
Connectivité	Wi-Fi 802.11 b/g/n
Alimentation	Adaptateur secteur
Capteurs intégrés	Détection de mouvement, capteur de lumière
Compatibilité	Applications mobiles iOS et Android
Installation	Installation facile avec guide utilisateur
Maintenance	Vérification régulière des mises à jour du firmware
Sécurité	Chiffrement des données, authentification sécurisée
Dimensions	Compact, léger
Garantie	2 ans

FOIRE AUX QUESTIONS - AI2004W Edimax

Comment réinitialiser le détecteur Edimax AI2004W ?

Pour réinitialiser le détecteur Edimax AI2004W, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que le témoin lumineux clignote rapidement, puis relâchez-le.

Pourquoi le détecteur ne se connecte-t-il pas au réseau Wi-Fi ?

Assurez-vous que le mot de passe Wi-Fi est correct et que le détecteur est à portée du routeur. Vérifiez également que votre réseau Wi-Fi est en mode 2,4 GHz, car le détecteur ne prend pas en charge le 5 GHz.

Que faire si le détecteur ne répond pas ?

Vérifiez si le détecteur est correctement alimenté. Si l'appareil est alimenté mais ne répond toujours pas, essayez de le réinitialiser comme indiqué dans la première question.

Comment mettre à jour le firmware du détecteur Edimax AI2004W ?

Téléchargez la dernière version du firmware depuis le site officiel d'Edimax. Connectez-vous à l'interface utilisateur du détecteur, allez dans la section 'Mise à jour du firmware' et sélectionnez le fichier téléchargé.

Le détecteur ne détecte pas de mouvement, que faire ?

Vérifiez que le détecteur est correctement installé et orienté. Assurez-vous également que l'environnement n'est pas trop lumineux ou que des objets ne bloquent pas le capteur. Testez-le dans différentes conditions d'éclairage.

Comment configurer les notifications de mouvement ?

Ouvrez l'application associée au détecteur, accédez aux paramètres de notification et activez les alertes pour les mouvements détectés. Vous pouvez également personnaliser les paramètres de notification selon vos préférences.

Le témoin lumineux clignote-t-il et que signifie cela ?

Un témoin lumineux clignotant indique généralement que le détecteur est en mode de configuration ou qu'il essaie de se connecter à un réseau. Si cela dure trop longtemps, essayez de réinitialiser l'appareil.

Quelle est la portée de détection du détecteur Edimax AI2004W ?

La portée de détection du détecteur Edimax AI2004W est d'environ 6 à 8 mètres, selon les conditions environnementales et l'emplacement de l'appareil.

MODE D'EMPLOI AI2004W Edimax

I. Informations sur la sécurité.............................................. 1

II. Informations sur le produit .............................................. 2

IV. Restaurer les paramètres d'usine par défaut .................. 20

V. Nettoyer l'appareil ........................................................ 21

V-1. Nettoyage à l'aide d'une pompe à air ............................................ 21 V-2. Bombe d'air comprimé de dépoussiérage ..................................... 221

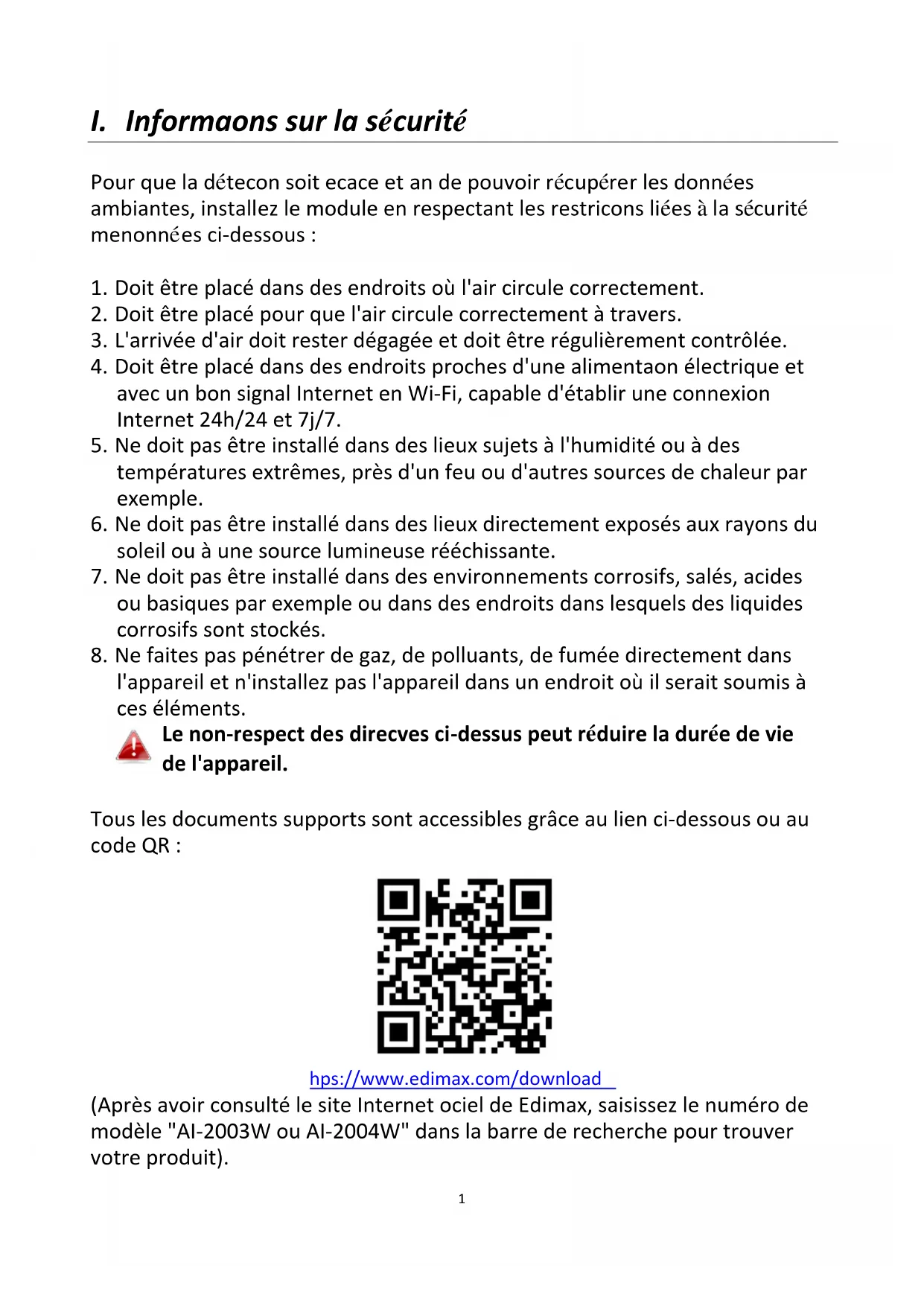

I. Informations sur la sécurité

Pour que la détection soit efficace et afin de pouvoir récupérer les données ambiantes, installez le module en respectant les restrictions liées à la sécurité mentionnées ci-dessous :

1. Doit être placé dans des endroits où l'air circule correctement.

2. Doit être placé pour que l'air circule correctement à travers.

3. L'arrivée d'air doit rester dégagée et doit être régulièrement contrôlée.

4. Doit être placé dans des endroits proches d'une alimentation électrique et

avec un bon signal Internet en Wi-Fi, capable d'établir une connexion Internet 24h/24 et 7j/7.

5. Ne doit pas être installé dans des lieux sujets à l'humidité ou à des

températures extrêmes, près d'un feu ou d'autres sources de chaleur par exemple.

6. Ne doit pas être installé dans des lieux directement exposés aux rayons du

soleil ou à une source lumineuse réfléchissante.

7. Ne doit pas être installé dans des environnements corrosifs, salés, acides

ou basiques par exemple ou dans des endroits dans lesquels des liquides corrosifs sont stockés.

8. Ne faites pas pénétrer de gaz, de polluants, de fumée directement dans

l'appareil et n'installez pas l'appareil dans un endroit où il serait soumis à ces éléments. Le non-respect des directives ci-dessus peut réduire la durée de vie de l'appareil. Tous les documents supports sont accessibles grâce au lien ci-dessous ou au code QR : https://www.edimax.com/download (Après avoir consulté le site Internet officiel de Edimax, saisissez le numéro de modèle "AI-2003W ou AI-2004W" dans la barre de recherche pour trouver votre produit).2

II. Informations sur le produit

Les détecteurs de qualité de l'air intérieur multi-capteurs AI-2003W (7-en-1) et AI-2004W (8-en-1) sont deux solutions idéales pour évaluer la qualité de votre air. Avec leur affichage/chiffres très lisibles, ils simplifient intuitivement la lecture des mesures prises pour vous aider à améliorer la qualité de l'air intérieur dans les habitations, les établissements scolaires, les établissements de santé et les projets de bâtiments et de villes connectés. II-1. Contenu de l'emballage

Détecteur de la qualité de l'air (AI-2003W ou AI-2004W) Socle de l'appareil Guide d'installation rapide

Adaptateur électrique (12V/1A)3 II-2. Voyant

Voyant Couleur État du voyant Descriptif État Système Rouge Clignote Attente d'un appairage sans fil Allumé L'appareil est en cours d'initialisation Vert Clignote Le Wi-Fi est opérationnel mais non connecté Allumé Configuration Wi-Fi réussie Bleu Allumé Appareil connecté à Internet4

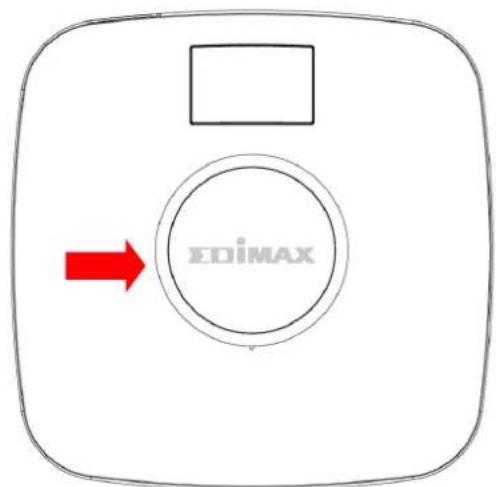

Le voyant relatif à la qualité de l'air et le voyant relatif à la qualité de l'air consolidée peuvent être allumés ou éteints. Par défaut , le voyant est allumé. Pour allumer/éteindre le voyant, maintenez enfoncé le bouton central pendant 5 secondes. Voyant Couleur État du voyant Descriptif Qualité de l'air consolidée et État de la AirBox Vert Allumé Qualité de l'air consolidée : Bon Bleu Défaut de la Airbox Rouge Qualité de l'air consolidée : Malsaine

Le voyant système est toujours allumé (il clignote ou il est fixe) lorsque l'appareil est alimenté.

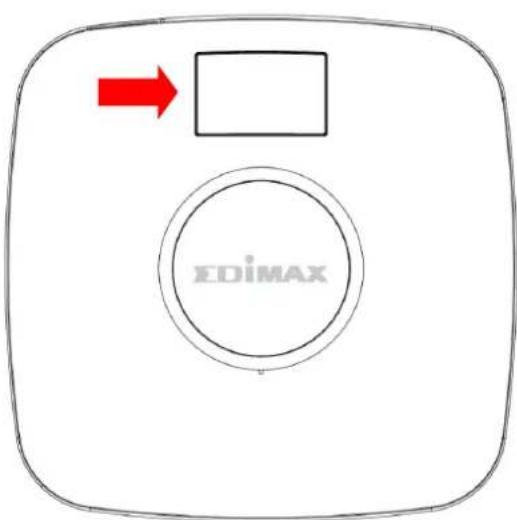

L'écran OLED indique les informations suivantes : -CO2 -Temp. -Humi. -HCHO (Formaldéhyde) - CO -TVOC (COVT Composés organiques volatiles totaux) -PM2.5 -PM105 II-3. Présentation du matériel

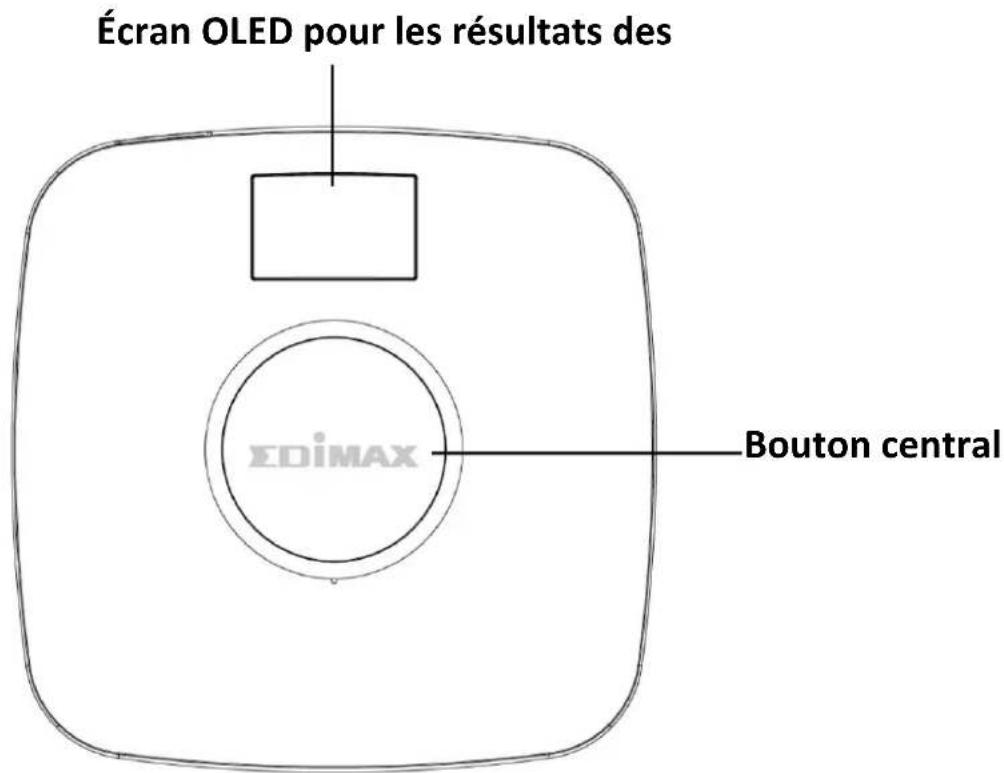

1. Interface matérielle

Bouton central Écran OLED pour les résultats des capteurs Prise d'alimentation6

1. Broche NO1 et NO2 pour le ventilateur

2. Broche A+ et B- pin pour la carte des signaux

3. Broche VCC (Porteuse contrôlée par la voix)

• VCC (5V) commande NO1 et NO2.

• N'est compatible qu'avec des ventilateurs à 2 ports. Capteur intégré Modèle Capteurs

COVT Composés organiques volatiles totaux HCHO Formald éhyde Humidité Température AI-2003W

○37 II-4. Prérequis système - Internet avec connexion Wi-Fi (802.11n) - Ordinateur ou appareil mobile avec navigateur Internet - Compte EdiGreen Plus : Contactez le revendeur chez lequel vous avez acheté l'appareil pour obtenir les codes d'accès (email et mot de passe) pour votre compte EdiGreen Plus.

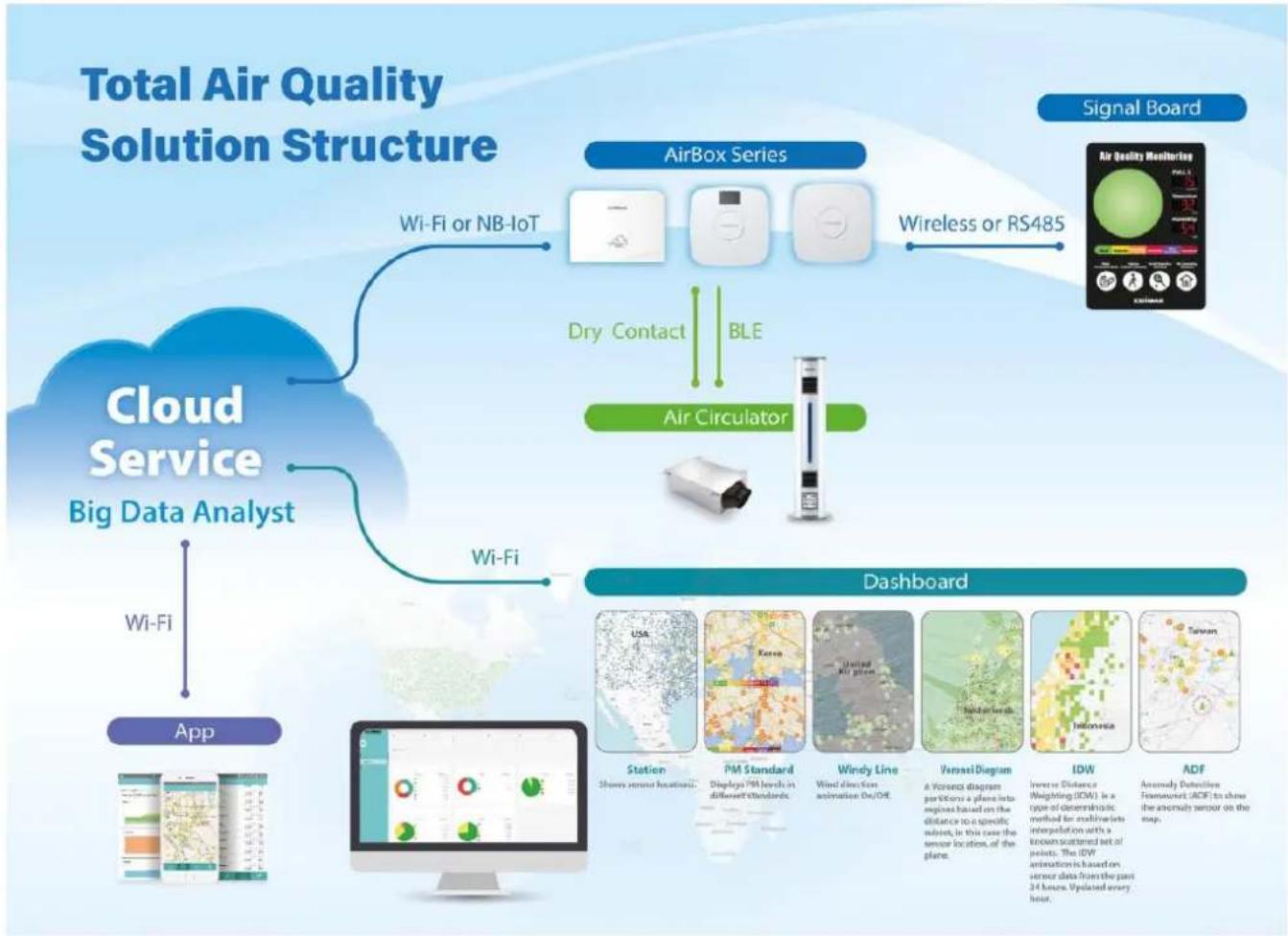

II-5. Structure de la solution complète pour la qualité de l'air

*AI-2003W et AI-2004W ne prennent en charge que les connexions Wi-Fi. *La compatibilité avec des ventilateurs tiers n'est prévue que pour des projets spécifiques.8

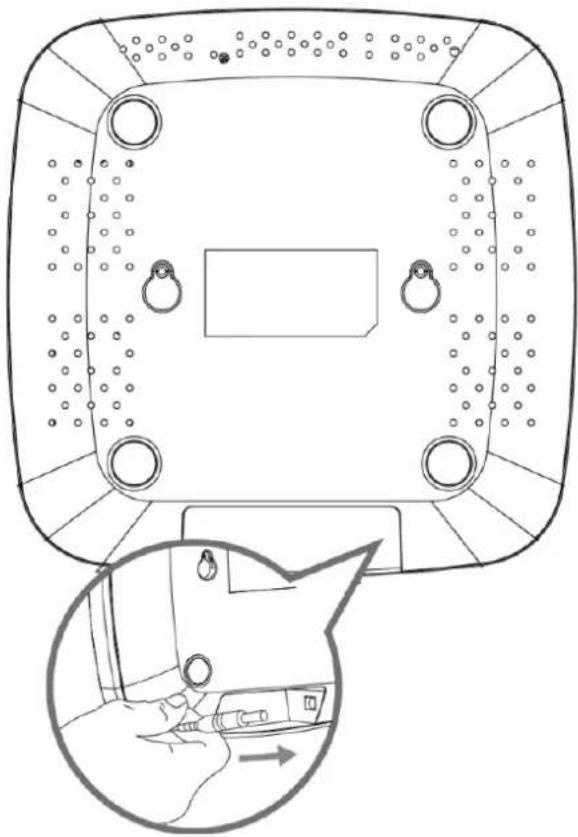

Cette section sert à vous guider à travers les étapes nécessaires pour connecter votre détecteur de qualité de l'air à Internet. III-1. Installation matérielle

1. Branchez l'adaptateur électrique dans l'appareil (comme illustré à gauche)

et dans une prise de courant.

2. Patientez un instant que l'appareil démarre. Effectuez la procédure de

connexion à Internet lorsque le voyant système commence à clignoter en rouge.9 III-2. Installation de l'application Recherchez et téléchargez "EdiGreen Plus" dans Apple App Store ou Google Play Store. Lancez "EdiGreen Plus" sur votre appareil mobile.

Pour connaître la procédure de connexion à Internet, suivez les instructions ci-dessous en fonction de votre appareil mobile Assurez-vous que... ˙ "Autoriser la localisation" est activé. OS Android iOS

˙ Votre appareil mobile peut se connecter à votre réseau Wi-Fi domestique ou au réseau auquel vous souhaitez que le détecteur se connecte. Assurez-vous que ce réseau dispose d'une connexion Internet. ˙ Si vous rencontrez des difficultés pour configurer le AI-2003W et AI-2004W en Wi-Fi, désactivez la 4G de votre appareil mobile.10 Respectez les étapes ci-dessous pour configurer EdiGreen Plus sur votre téléphone : ˙ Avant de démarrer EdiGreen Plus, contactez le revendeur chez lequel vous avez acheté l'appareil pour obtenir les codes d'accès (email et mot de passe) pour votre compte EdiGreen Plus. ˙ Accédez au paramètres Wi-Fi de votre appareil mobile et connectez-vous au réseau Wi-Fi. Assurez-vous que ce réseau dispose d'une connexion Internet. III-3. OS Android

i. Ouvrez EdiGreen Plus et saisissez votre "email et mot de passe" pour

iii. L'application lance la recherche d'un appareil disponible. Appuyez sur le

iv. Saisissez le mot de passe du réseau Wi-Fi et appuyez pour

vi. Configuration terminée ! Vous pouvez maintenant surveiller la qualité

de l'air près de votre appareil à l'aide de votre appareil mobile depuis n'importe où (sous réserve de disposer d'un accès Internet).13 iOS

i. Ouvrez EdiGreen Plus et saisissez votre "email et mot de passe" pour

iii. Saisissez les deux derniers chiffres de votre AirBox.

Le SSID unique de votre détecteur se trouve sur l'étiquette du produit. Les 2 derniers chiffres ** du SSID "Airbox_Setup_**" correspondent aux deux derniers chiffres du SSID "Setup WiFi SSID" du détecteur.15

iv. Appuyez sur "Join" (Relier)

v. L'appli lance la recherche du réseau Wi-Fi disponible pour le détecteur.

Appuyez sur le réseau Wi-Fi voulu et saisissez le mot de passe Wi-Fi avant d'appuyer sur OK pour continuer.16

vi. Patientez alors un moment pendant la progression de la configuration.

vii. Félicitations ! Votre AirBox et EdiGreen Plus fonctionnent !

Remarque : Le voyant système de la AirBox doit être allumé bleu.17 III-4. Installation physique de l'appareil Après avoir connecter l'appareil à Internet (et votre appareil mobile à l'appli EdiGreen Plus), vous pouvez choisir comment positionner votre détecteur de qualité de l'air.

1. Pieds caoutchoutés

Les pieds caoutchoutés (montrés ci-dessous) amortissent et empêchent le glissement.

i. Posez simplement l'appareil, bouton central vers le haut, sur une

console ou une surface plate.

Pieds caoutchoutés Pieds caoutchoutés18

2. Utiliser le socle de l'appareil

Utilisez le socle de l'appareil pour le fixer sur une surface.

i. Localisez les chevilles sur le socle de l'appareil et les trous dans

l'appareil. Insérez les chevilles dans l'appareil.

ii. Poussez les chevilles vers les petites extrémités des trous de fixation

pour fixer le socle de l'appareil.

Pieds caoutchoutés Petite extrémité du trou de fixation19

iii. Positionnez l'appareil à l'endroit voulu dans la position montrée

Le bas du socle est caoutchouté pour empêcher qu'il glisse.

Caoutchouc anti-dérapant20

IV. Restaurer les paramètres d'usine par défaut

Si vous rencontrez des problèmes avec l'appareil, vous pouvez le redémarrer en débranchant puis en rebranchant son alimentation électrique. Si le redémarrage ne fonctionne pas, réinitialisez l'appareil avec ces paramètres d'usine par défaut. Cette opération réinitialise tous les paramètres à leurs valeurs par défaut. Pour procéder à une réinitialisation aux paramètres d'usine, respectez les étapes ci-dessous :

1. Maintenez enfoncé le bouton central (indiqué sur l'image ci-dessous)

pendant au moins 10 secondes jusqu'à ce que le voyant système s'allume rouge. Vous pouvez ensuite relâcher le bouton.

2. Patientez au moins 15 secondes que l'appareil se réinitialise.

Voyant État du système : rouge (clignote rapidement) : Si le voyant est rouge et qu'il clignote rapidement, il indique une réinitialisation aux paramètres d'usine. rouge (clignote lentement) : Si le voyant est rouge et qu'il clignote lentement, il indique que la Airbox a été réinitialisée au paramètres d'usine. L'appareil ne sera pas réinitialisé si vous tentez de le réinitialiser 3 minutes après son rebranchement. Respectez le délai de 3 minutes.21

V. Nettoyer l'appareil

Choisissez l'une des deux options ci-dessous en fonction de l'outil de nettoyage dont vous disposez. Si vous disposez d'autres outils de nettoyage de type pompe (comme ceux pour les ordinateurs par exemple), vous pouvez également les utiliser. Faites attention à ne pas exposer les capteurs à trop de force ou à des températures et une humidité trop importantes afin de ne pas les endommager. Il est recommandé de nettoyer les capteurs tous les 3 à 6 mois pour optimiser leur fonctionnement. V-1. Nettoyage à l'aide d'une pompe à air Une pompe à air ordinaire d'un diamètre maxi de 55mm et d'une longueur maxi de 150mm suffit.

1. Dirigez la buse de la pompe à air vers une ouverture (Figure 1 ou Figure

2. Appuyez sur la poire pour souffler de l'air sur les capteurs.

3. Répétez 5 à 10 fois pour vous assurer que tous les orifices du capteur

Figure 222 V-2. Bombe d'air comprimé de dépoussiérage Une bombe d'air comprimé de dépoussiérage ordinaire suffit.

1. Dirigez la buse de la bombe vers une ouverture (Figure 3 ou Figure 4) du

2. Gardez la buse à 10cm de l'orifice du capteur.

3. Utilisez de petits jets (1 à 2 secondes) d'air à quelques reprises pour

nettoyer le capteur.

4. Assurez-vous que tous les orifices du capteur sont bien nettoyés.
