AI2003W - Détecteur Edimax - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de qualité de l'air intérieur 7-en-1
Marque	Edimax
Modèle	AI2003W
Alimentation	Adaptateur électrique 12V/1A
Connectivité	Wi-Fi 802.11n
Affichage	Écran OLED et anneau LED multicolore
Capteurs intégrés	PM2.5, PM10, CO2 (NDIR), CO, TVOC, HCHO, Humidité, Température
Application mobile	EdiGreen Plus (iOS et Android)
Compte requis	Compte EdiGreen Plus (fourni par le revendeur)
Contenu de l'emballage	Détecteur, guide d'installation rapide, adaptateur électrique
Indicateurs lumineux	Voyant système (rouge/vert/bleu) et anneau LED qualité de l'air (vert/bleu/rouge)
Fonctions principales	Mesure en temps réel de plusieurs paramètres de qualité de l'air, affichage local, transmission des données vers le cloud, alerte visuelle
Entretien et nettoyage	Nettoyage à l'aide d'une pompe à air ou d'une bombe d'air comprimé dépoussiérante
Conditions d'installation	Endroit bien ventilé, proche d'une prise électrique et d'un bon signal Wi-Fi, éviter humidité, chaleur, lumière directe, environnements corrosifs
Compatibilité ventilateur	Compatibilité avec ventilateurs à 2 ports (via broches NO1/NO2 et VCC 5V) pour projets spécifiques
Réinitialisation usine	Procédure décrite dans la notice pour restaurer les paramètres par défaut
Documents supports	Notice complète et guides disponibles sur le site officiel Edimax (référence AI-2003W ou AI-2004W)

FOIRE AUX QUESTIONS - AI2003W Edimax

Comment connecter le détecteur Edimax AI2003W à mon réseau Wi-Fi ?

Après avoir branché l'appareil et attendu que le voyant système clignote en rouge, téléchargez l'application EdiGreen Plus sur votre mobile, puis suivez les instructions de l'application pour associer l'appareil à votre réseau Wi-Fi.

Que signifie la couleur de l'anneau LED ?

L'anneau LED indique la qualité de l'air consolidée : vert = bon, bleu = défaut de l'AirBox, rouge = malsain. Par défaut, l'anneau est allumé ; maintenez le bouton central enfoncé 5 secondes pour l'éteindre/allumer.

Comment savoir si l'appareil est connecté à Internet ?

Le voyant système devient bleu fixe lorsque l'appareil est connecté à Internet. S'il est rouge clignotant, il attend l'appairage ; vert clignotant = Wi-Fi non connecté ; vert fixe = configuration Wi-Fi réussie.

Quels capteurs sont intégrés dans l'AI2003W ?

L'AI2003W mesure PM2.5, PM10, CO2, CO, TVOC, HCHO (formaldéhyde), l'humidité et la température.

Où installer le détecteur pour des mesures optimales ?

Placez-le dans un endroit bien ventilé, loin des sources de chaleur, de l'humidité, de la lumière directe du soleil ou de reflets lumineux. Assurez-vous que l'arrivée d'air est dégagée et que le Wi-Fi est stable.

Comment nettoyer le détecteur ?

Utilisez une pompe à air ou une bombe d'air comprimé dépoussiérante pour nettoyer délicatement les capteurs. Évitez les liquides et les produits chimiques.

Que faire si l'appareil ne se connecte pas au Wi-Fi ?

Vérifiez que votre réseau Wi-Fi est en 2,4 GHz et que le mot de passe est correct. Redémarrez l'appareil et votre routeur. Si le problème persiste, réinitialisez l'appareil aux paramètres d'usine.

Comment réinitialiser l'AI2003W aux paramètres d'usine ?

Consultez la notice complète pour la procédure exacte. Généralement, maintenez le bouton central enfoncé pendant environ 10 secondes jusqu'à ce que le voyant clignote d'une certaine manière.

Puis-je utiliser l'AI2003W avec un ventilateur externe ?

Oui, pour des projets spécifiques, l'appareil dispose de broches NO1/NO2 et VCC (5V) pour contrôler un ventilateur à 2 ports. Assurez-vous de la compatibilité.

Où trouver la notice complète de l'AI2003W ?

Vous pouvez télécharger la notice PDF gratuite sur le site notice-facile.com ou sur le site officiel d'Edimax en recherchant le modèle AI-2003W.

MODE D'EMPLOI AI2003W Edimax

Guide d'installaon rapide

09-2019 / v1.0

Edimax Technology Co., Ltd.

I. Informaons sur la sécurité....1

II. Informaons sur le produit .... 2

II-1. Contenu de l'emballage....2
II-2. Voyant....3
II-3. Présentaon du matériel....5
II-4. Prérequis système .... 7
II-5. Structure de la soluon complète pour la qualité de l'air .....7

III. Installaon....8

III-1. Installaon matérielle ....8
III-2. Installaon de l'applicaon 9
III-3. OS Android 10
III-4. Installaon physique de l'appareil....17

IV. Restaurer les paramètres d'usine par défaut ...... 20

V. Neoyer l'appareil 21

V-1. Neoyage à l'aide d'une pompe à air....21
V-2. Bombe d'air comprimé de dépoussiérage 22

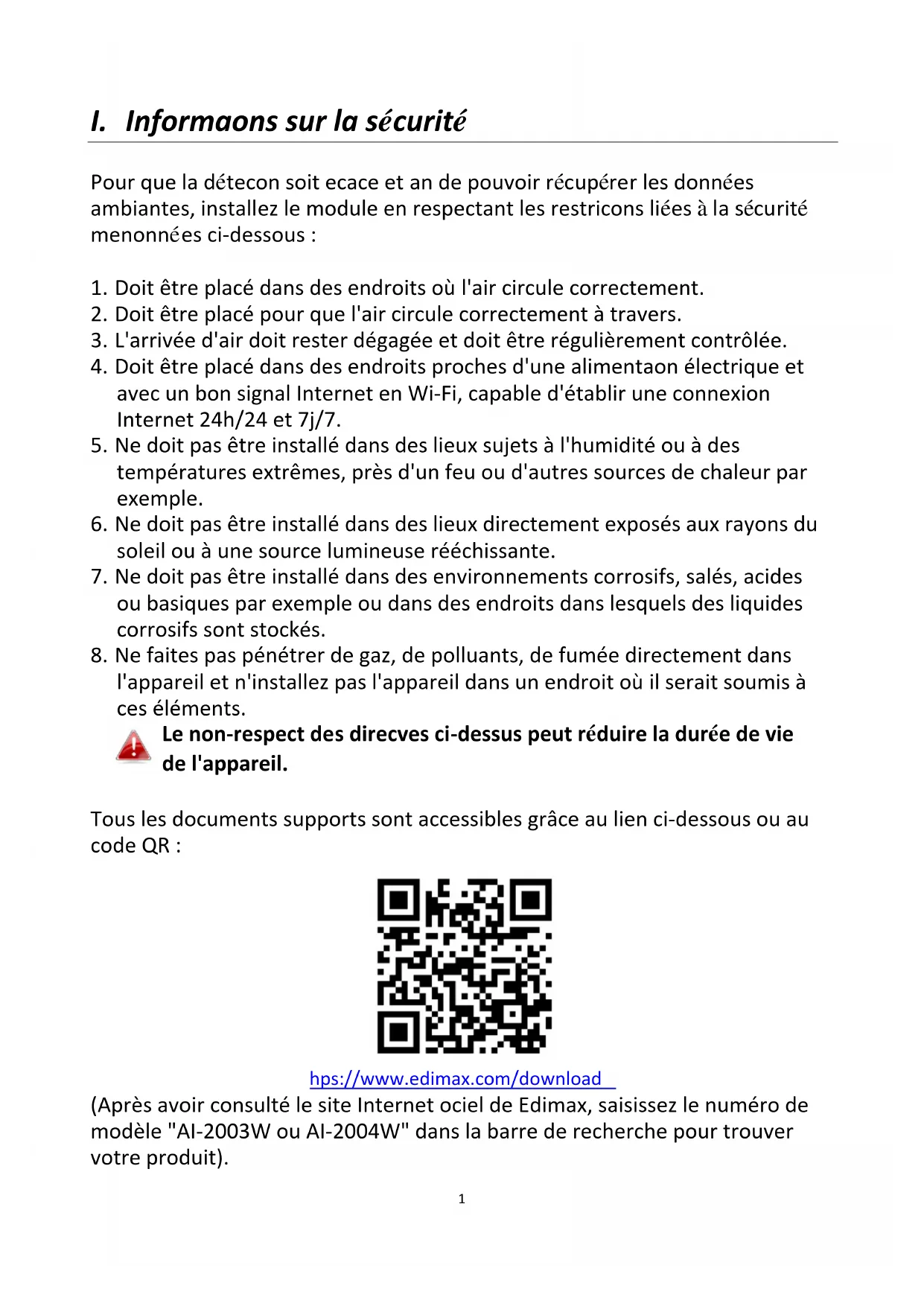

Pour que la détecon soit ecace et an de pouvoir récupérer les données ambiantes, installez le module en respectant les restricons liées à la sécurité menonnées ci-dessous :

1. Doit être placé dans des endroits où l'air circule correctement.
2. Doit être placé pour que l'air circule correctement à travers.
3. L'arrivée d'air doit rester dégagée et doit être régulièrement contrôlée.
4. Doit être placé dans des endroits proches d'une alimentaon électrique et avec un bon signal Internet en Wi-Fi, capable d'établir une connexion Internet 24h/24 et 7j/7.
5. Ne doit pas être installé dans des lieux sujets à l'humidité ou à des températures extrêmes, près d'un feu ou d'autres sources de chaleur par exemple.
6. Ne doit pas être installé dans des lieux directement exposés aux rayons du soleil ou à une source lumineuse rééchissante.
7. Ne doit pas être installé dans des environnements corrosifs, salés, acides ou basiques par exemple ou dans des endroits dans lesquels des liquides corrosifs sont stockés.
8. Ne faites pas pénétrer de gaz, de polluants, de fumée directement dans l'appareil et n'installez pas l'appareil dans un endroit où il serait soumis à ces éléments.

Le non-respect des direcves ci-dessus peut réduire la durée de vie de l'appareil.

Tous les documents supports sont accessibles grâce au lien ci-dessous ou au code QR :

(Après avoir consulté le site Internet ociel de Edimax, saisissez le numéro de modèle "AI-2003W ou AI-2004W" dans la barre de recherche pour trouver votre produit).

II. Informaons sur le produit

Les détecteurs de qualité de l'air intérieur mul-capteurs Al-2003W (7-en-1) et Al-2004W (8-en-1) sont deux soluons idéales pour évaluer la qualité de votre air. Avec leur achage/chires très lisibles, ils simpliant intuivement la lecture des mesures prises pour vous aider à améliorer la qualité de l'air intérieur dans les habitaons, les établissements scolaires, les établissements de santé et les projets de bâments et de villes connectés.

II-1. Contenu de l'emballage

Détecteur de la qualité de l'air
(Al-2003W ou Al-2004W)

Guide d'installaon rapide

Adaptateur électrique (12V/1A)

II-2. Voyant

1. État du voyant

Voyant	Couleur	État du voyant	Descripf
État Système	Rouge	Clignote	Aente d'un appairage sans l
		Allumé	L'appareil est en cours d'inialisaon
	Vert	Clignote	Le Wi-Fi est opéraonnel mais non connecté
		Allumé	Conguraon Wi-Fi réussie
	Bleu	Allumé	Appareil connecté à Internet

EDiMAX

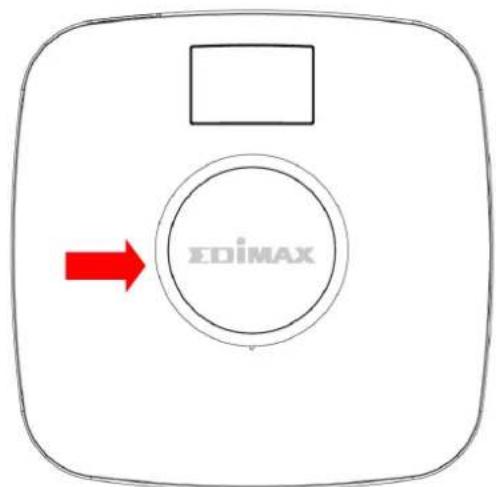

2. Anneau LED

Le voyant relaf à la qualité de l'air et le voyant relaf à la qualité de l'air consolidée peuvent être allumés ou éteints.

Par défaut, le voyant est allumé.

Pour allumer/éteindre le voyant, maintenez enfoncé le bouton central pendant 5 secondes.

Voyant	Couleur	État du voyant	Descripf
Qualité de l'air consolidée et État de la AirBox	Vert	Allumé	Qualité de l'air consolidée : Bon
	Bleu		Défaut de la Airbox
	Rouge		Qualité de l'air consolidée : Malsaine

EDiMAX

Le voyant système est toujours allumé (il clignote ou il est xe) lorsque l'appareil est alimenté.

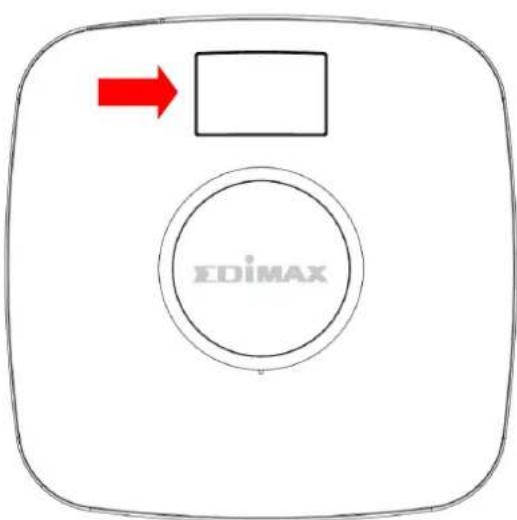

3. Écran OLED

L'écran OLED indique les informaons suivantes :

-CO2

-Temp.

-Humi.

-HCHO (Formaldéhyde)

- CO

-TVOC (COVT Composés organiques volales totaux)

-PM2.5

-PM10

EDiMAX

II-3. Présentaon du matériel

1. Interface matérielle

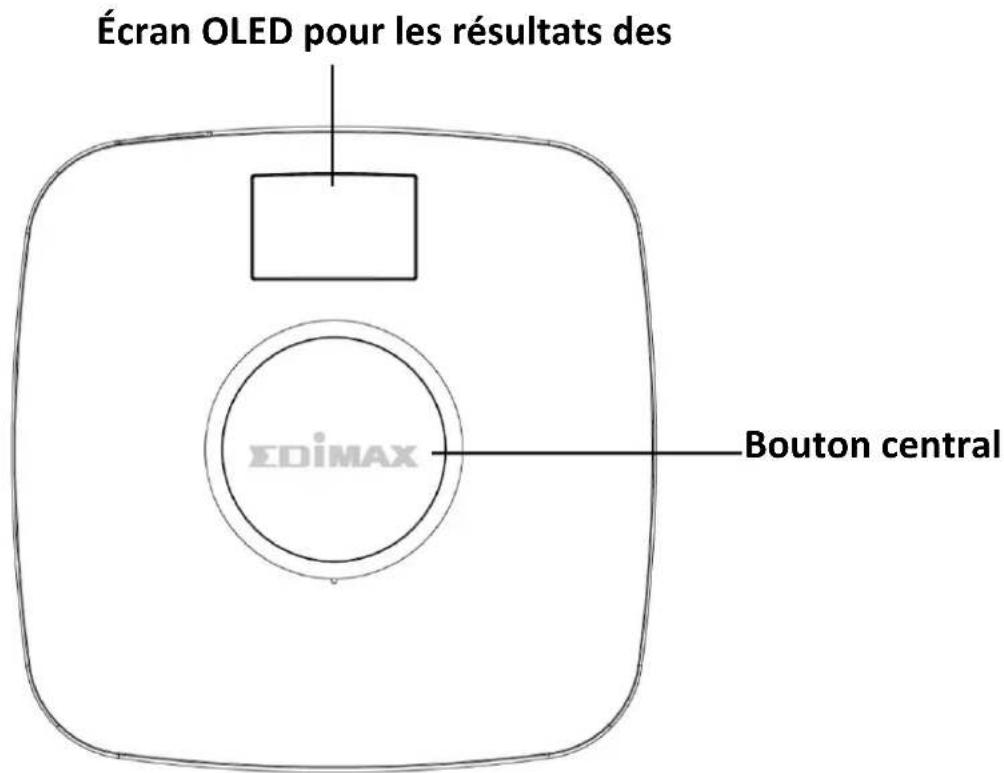

Écran OLED pour les résultats des EDiMAX Bouton central

1. Broche NO1 et NO2 pour le venlateur
2. Broche A+ et B- pin pour la carte des signaux
3. Broche VCC (Porteuse contrôlée par la voix)

* VCC (5V) commande NO1 et NO2.
* N'est compatible qu'avec des venlateurs à 2 ports.

Capteur intégré

Modèle	Capteurs
	PM_2,5	PM_10	CO_2 (NDIR)	CO	COVTComposésorganiquesvolales totaux	HCHOFormald éhyde	Humidité	Température
AI-2003W	V	V	V		V	V	V	V
AI-2004W	V	V	V	V	V	V	V	V

II-4. Prérequis système

• Internet avec connexion Wi-Fi (802.11n)
• Ordinateur ou appareil mobile avec navigateur Internet
• Compte EdiGreen Plus : Contactez le revendeur chez lequel vous avez acheté l'appareil pour obtenir les codes d'accès (email et mot de passe) pour votre compte EdiGreen Plus.

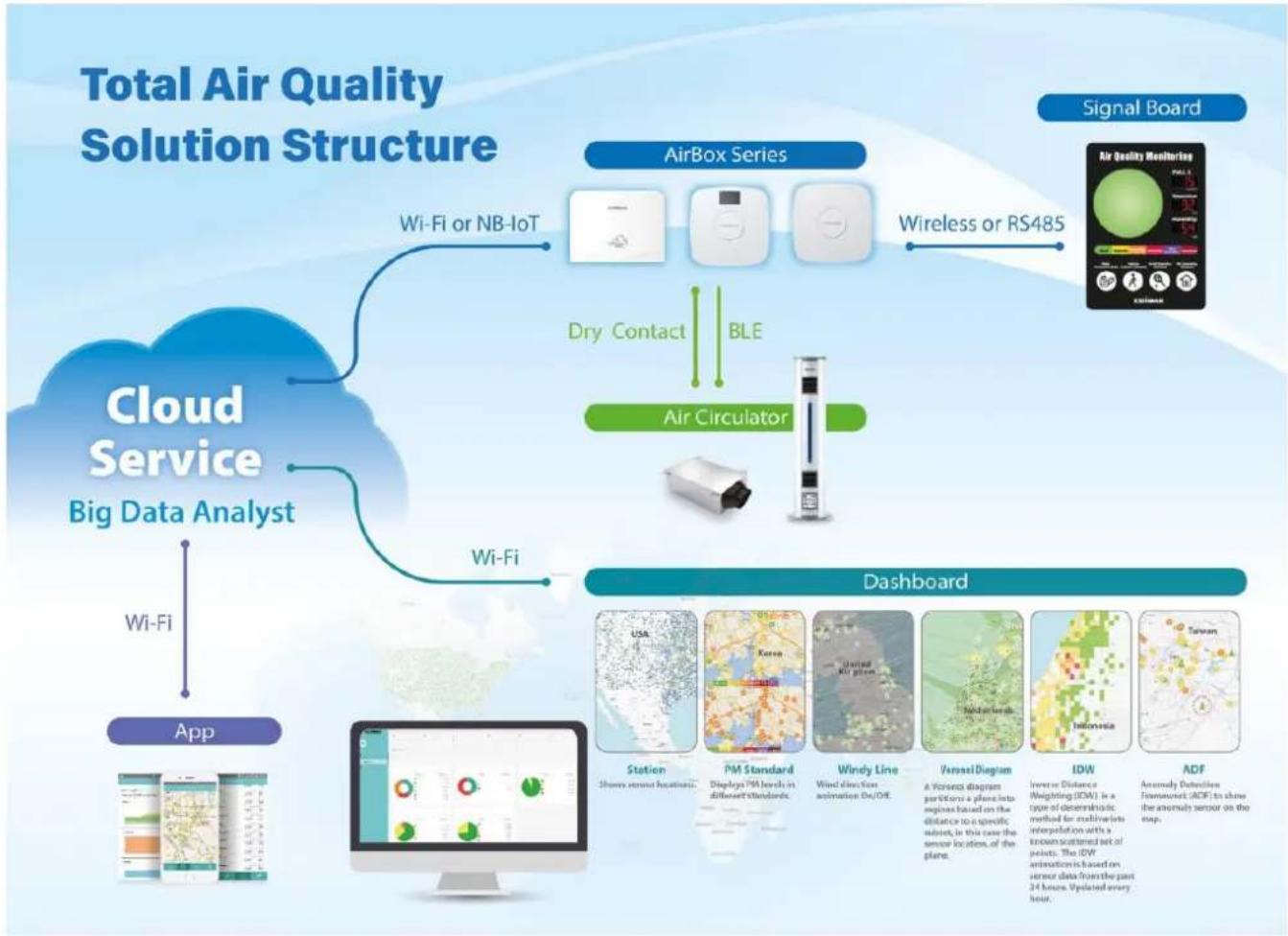

II-5. Structure de la soluon complète pour la qualité de l'air

*Al-2003W et Al-2004W ne prennent en charge que les connexions Wi-Fi. *La compatibilité avec des venlateurs ers n'est prévue que pour des projets spéciques.

Cee secon sert à vous guider à travers les étapes nécessaires pour connecter votre détecteur de qualité de l'air à Internet.

III-1. Installaon matérielle

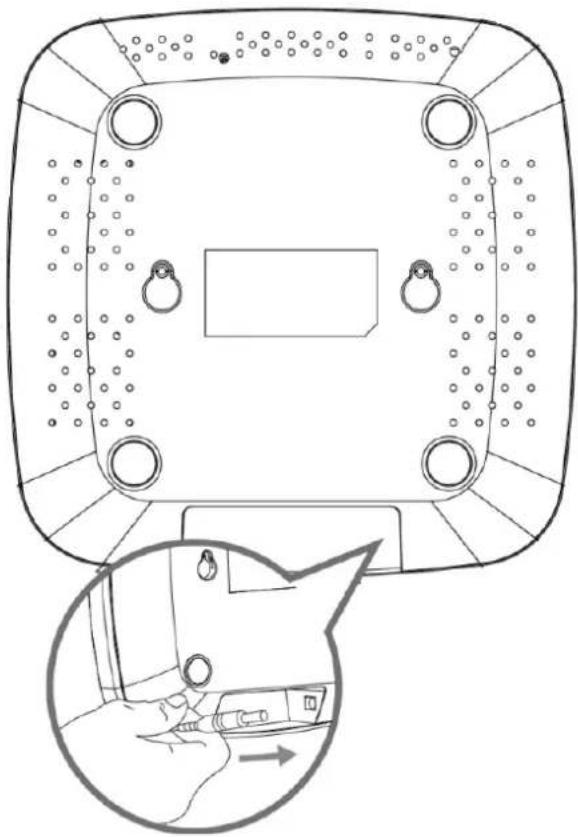

1. Branchez l'adaptateur électrique dans l'appareil (comme illustré à gauche) et dans une prise de courant.
2. Paentez un instant que l'appareil démarre. Eectuez la procédure de connexion à Internet lorsque le voyant système commence à clignoter en rouge.

Recherchez et téléchargez "EdiGreen Plus" dans Apple App Store ou Google Play Store. Lancez "EdiGreen Plus" sur votre appareil mobile.

Pour connaître la procédure de connexion à Internet, suivez les instrucons ci-dessous en foncon de votre appareil mobile

Assurez-vous que...

• "Autoriser la localisaon" est acvé.

OS Android
