ECM01 - Appareil de mesure électrique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil de mesure électrique multifonction
Marque	Hager
Modèle	ECM01
Dimensions (face avant)	96 x 96 mm (format DIN 96x96)
Profondeur	Environ 60 mm (hors connecteurs)
Poids	Environ 200 g
Alimentation	100-240 V AC/DC, 50/60 Hz
Consommation électrique	Moins de 5 VA
Affichage	Écran LCD rétroéclairé, 4 lignes
Fonctions principales	Mesure de tension, courant, puissance active/réactive/apparente, énergie, fréquence, facteur de puissance, THD
Communication	RS485 Modbus RTU
Entrées de mesure	Tension triphasée + neutre (3V + N), courant via transformateurs de courant (5A secondaire)
Précision	Classe 0.5 (tension, courant), Classe 1 (puissance, énergie)
Indice de protection (face avant)	IP54
Température de fonctionnement	-10°C à +55°C
Montage	Encastrement dans tableau (découpe 92x92 mm)
Conformité	CE, IEC 61557-12
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Réparabilité	Pièces détachées disponibles auprès du fabricant. Réparation par service agréé.

FOIRE AUX QUESTIONS - ECM01 HAGER

Comment installer l'ECM01 dans un tableau electrique ?

L'ECM01 se monte par encastrement dans une decoupe de 92x92 mm. Fixez-le a l'aide des attaches fournies. Raccordez l'alimentation sur les bornes L et N (100-240 V AC/DC) et les transformateurs de courant sur les entrees I1, I2, I3. Respectez le sens des TC.

Quels parametres peut mesurer l'ECM01 ?

L'appareil mesure les tensions phase-neutre et phase-phase, les courants par phase, les puissances active, reactive et apparente, l'energie (kWh, kvarh), la frequence, le facteur de puissance et le taux de distorsion harmonique (THD).

Comment configurer l'adresse Modbus de l'ECM01 ?

Appuyez sur la touche 'Menu' pour acceder aux paramètres. Naviguez jusqu'a 'Communication' puis 'Adresse Modbus'. Utilisez les fleches pour definir une adresse entre 1 et 247. Validez avec 'Enter'. L'appareil redemarre avec la nouvelle adresse.

L'ecran de l'ECM01 n'affiche rien, que faire ?

Verifiez d'abord l'alimentation electrique (bornes L/N). Assurez-vous que la tension est comprise entre 100 et 240 V AC/DC. Si le probleme persiste, l'appareil peut etre defectueux : contactez le service apres-vente Hager.

Comment effacer les mesures d'energie cumulees ?

Dans le menu 'Configuration', selectionnez 'Effacer Energie'. Confirmez avec 'Oui'. Attention : cette action est irreversible et reinitialise les compteurs d'energie active et reactive.

Puis-je utiliser l'ECM01 en monophase ?

Oui, l'ECM01 peut etre utilise en monophase. Raccordez la phase sur l'entree L1 et le neutre sur N. Les autres entrees de courant (I2, I3) restent inutilisees. Configurez le systeme comme 'Monophase' dans les parametres reseau.

Quel type de transformateur de courant utiliser ?

Utilisez des transformateurs de courant avec un secondaire de 5 A. Le rapport de transformation (ex: 100/5) doit etre configure dans l'appareil via le menu 'TC'. Les TC doivent etre branches dans le bon sens (S1/S2).

Comment mettre a jour le firmware de l'ECM01 ?

Le firmware n'est pas mis a jour par l'utilisateur. Seul le fabricant peut intervenir. Contactez le support Hager si une mise a jour est necessaire (rare).

L'ECM01 affiche une erreur, que signifient les codes ?

Les codes d'erreur sont listes dans la notice. Par exemple, 'Err 1' indique une surtension, 'Err 2' un defaut de courant. Consultez le manuel pour la signification complete et les actions correctives.

Quelle est la garantie de l'ECM01 Hager ?

La garantie legale est de 2 ans. Hager offre une garantie contractuelle supplementaire de 3 ans, soit 5 ans au total, sous reserve d'une installation conforme et d'un usage normal.

MODE D'EMPLOI ECM01 HAGER

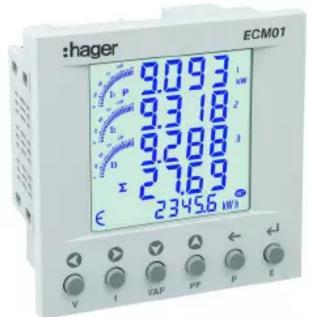

ECM01

Multifunction measurement device 96x96 RS485
