EW7722UTn V3 - Carte réseau / adaptateur Edimax - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur USB Wi-Fi
Marque	Edimax
Modèle	EW-7722UTn V3
Norme Wi-Fi	Wi-Fi 4 (IEEE 802.11n), N300
Bande de fréquence	2,4 GHz
Débit maximal	300 Mbit/s
Interface hôte	USB 2.0 (compatible USB 1.1)
Sécurité sans fil	WEP, WPA/WPA2, WPA3 SAE
WPS	Oui (logiciel et matériel)
Antenne	Interne, omnidirectionnelle
Voyants LED	État de connexion (clignotant rapide = connecté, lent = non connecté)
Systèmes d'exploitation supportés	Windows 7/8/8.1/10, macOS 10.11 à 10.15, Linux
Alimentation	Via port USB
Dimensions	Environ 2,5 x 1,5 x 0,8 cm
Poids	Environ 5 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Contenu de l'emballage	Adaptateur USB, guide d'installation rapide
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec non pelucheux
Sécurité	Usage intérieur uniquement, ne pas exposer aux liquides, ne pas réparer soi-même
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service après-vente Edimax
Certifications	CE (Directives 2014/53/UE et 2014/35/UE)

FOIRE AUX QUESTIONS - EW7722UTn V3 Edimax

Comment installer l'adaptateur EW-7722UTn V3 sous Windows ?

Insérez l'adaptateur dans un port USB. Si l'icône réseau apparaît, suivez les instructions de connexion Wi-Fi. Sinon, téléchargez le pilote depuis le site Edimax, décompressez-le et exécutez setup.exe. Redémarrez l'ordinateur après installation.

Pourquoi l'icône réseau n'apparaît-elle pas après installation du pilote ?

Sous Windows 7, faites un clic droit sur la zone de notification, sélectionnez 'Propriétés', puis activez l'icône 'Réseau'. Sous Windows 8/10, vérifiez que le pilote est correctement installé dans le Gestionnaire de périphériques.

Comment utiliser la fonction WPS sur cet adaptateur ?

Assurez-vous que le pilote est installé. Sur votre routeur, activez le WPS (consultez sa notice). Ensuite, soit via le logiciel Edimax (WPS logiciel), soit en appuyant sur le bouton WPS physique de l'adaptateur (WPS matériel). La connexion s'établit automatiquement.

Quels sont les voyants LED et que signifient-ils ?

Le voyant clignote rapidement lorsque l'adaptateur est connecté à un réseau Wi-Fi. Il clignote lentement s'il n'est pas connecté. Il est éteint en l'absence d'activité sans fil.

Cet adaptateur est-il compatible avec macOS Catalina (10.15) ?

Oui, Edimax fournit un pilote spécifique pour macOS 10.15 (version 1.0.0.5) incluant le support WPA3 SAE. Téléchargez-le depuis le site officiel et suivez la procédure d'installation décrite dans la notice.

Puis-je utiliser cet adaptateur sous Linux ?

Oui, Edimax propose des pilotes Linux compatibles avec les noyaux 2.6.18 à 5.8.15, pour les distributions Ubuntu et Fedora. Téléchargez le fichier ZIP approprié et compilez-le selon les instructions fournies.

Comment télécharger le bon pilote pour mon système ?

Rendez-vous sur le site Edimax, saisissez le modèle EW-7722UTn V3, puis sélectionnez votre système d'exploitation dans la liste des téléchargements. Assurez-vous de choisir la version correspondant à votre OS (Windows, macOS, Linux).

Que faire si l'adaptateur n'est pas reconnu automatiquement ?

Cela signifie que le Plug-and-Play n'est pas supporté ou que le pilote n'est pas installé. Téléchargez et installez le pilote manuellement depuis le site Edimax. Si le problème persiste, vérifiez que le port USB fonctionne avec un autre périphérique.

Est-il possible de connecter l'adaptateur à un réseau sans mot de passe grâce au WPS ?

Oui, si votre routeur prend en charge le WPS, activez la fonction WPS sur le routeur puis sur l'adaptateur (via le bouton physique ou le logiciel). La connexion s'effectue automatiquement sans saisie de mot de passe.

Comment nettoyer et entretenir l'adaptateur Wi-Fi ?

Débranchez toujours l'adaptateur avant de le nettoyer. Utilisez un chiffon sec et non pelucheux pour essuyer la surface. Évitez tout contact avec des liquides et ne démontez pas l'appareil.

MODE D'EMPLOI EW7722UTn V3 Edimax

Notice d'utilisation

08-2022 / V1.0

Edimax Technology Co., Ltd.

I. Informations sur le produit 1

I-1. Contenu de l'emballage. 1
I-2. Présentation dumatériel 1
I-3. Etat des voyants 1
I-4. Systeme pris en charge. 1

II. Installation Windows Plug and Play..... 2

II-2. Plug-and-Play 2
II-3. Sélectionner le réseau Wi-Fi et se connecter......3

III. Installation du pilote Windows 5

III-1. Insérer l'adaptateur USB 5
III-2. Télecharger et Installer le pilote............5
III-3. Connexion à un réseau Wi-Fi............8

IV. Installation du pilote macOS............10

IV-1. Insérer l'adaptateur USB 10
IV-2. Télecharger et Installer le pilote....10
IV-3. Connexion à un réseau Wi-Fi 15

V. Fonction avancée 17

V-1. WPS logiciel 17

V-2. WPS matériel 18

VI. Foire aux Questions (FAQ) 19
VII. Plus d'informations 19
VIII. Consignes de sécurité 20
IX. Déclaration de conformité CE simplifiée .....20

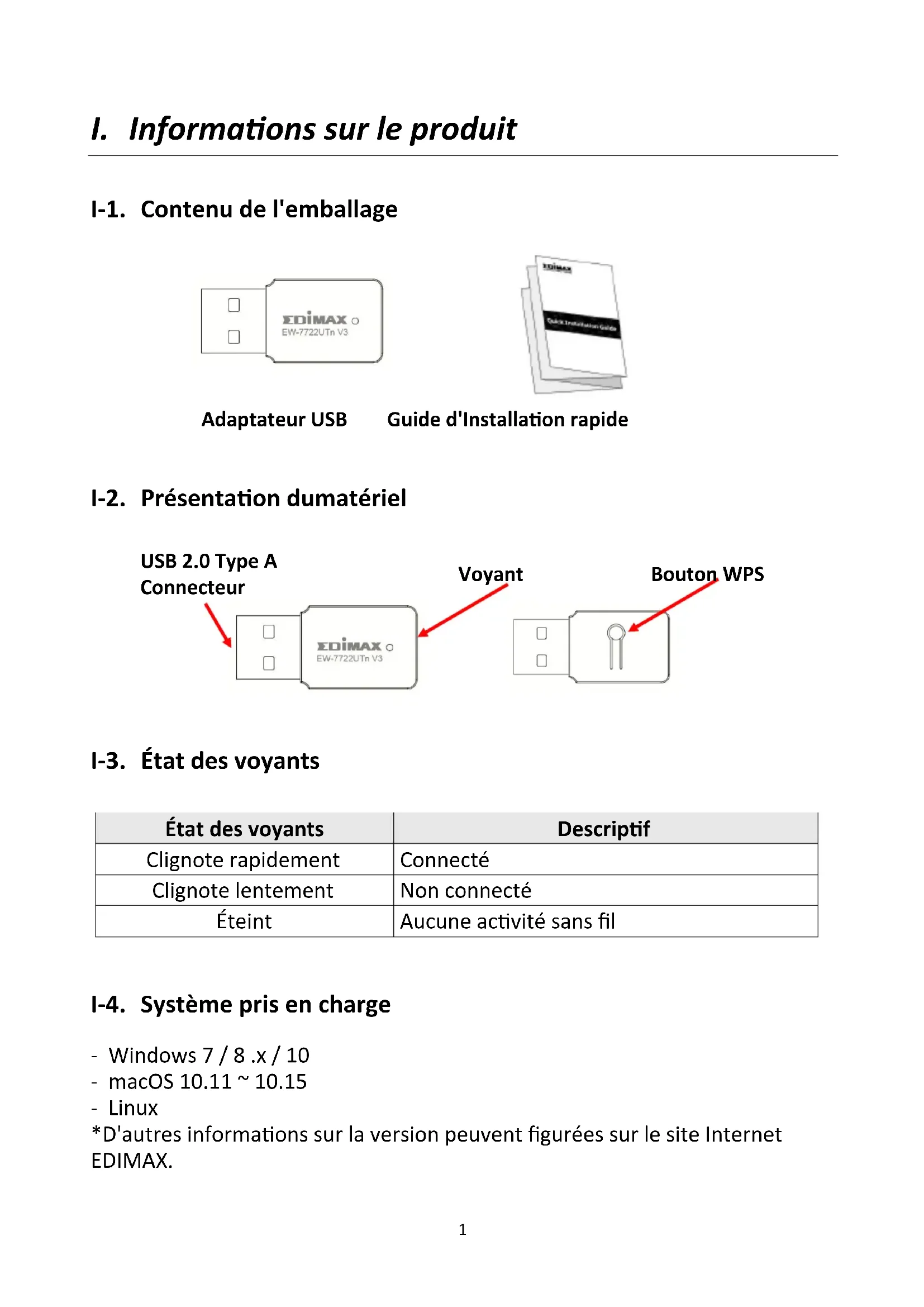

I-1. Contenu de l'emballage

Adaptateur USB

Guide d'Installation rapide

1-2. Présentation dumatériel

I-3. État des voyants

État des voyants	Descriptif
Clignote rapidement	Connecté
Clignote lentement	Non connecté
Éteint	Aucune activités sans fil

1-4. Système pris en charge

• Windows 7 / 8.x / 10
  -macos10.11\~10.15
• Linux

*D'autres informations sur la version peuvent figurées sur le site Internet EDIMAX.

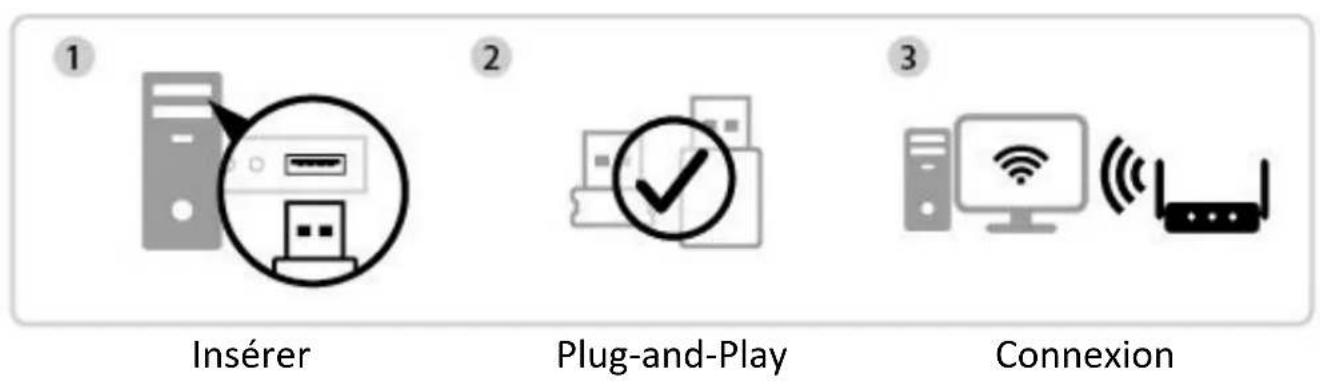

II. Installation Windows Plug and Play

II-1. Insérer l'adaptateur USB

1. Insérez l'adaptateur USB dans le port USB puis allumez votre ordinateur.

Ne forcez jamais pour insérer l'adaptateur USB.

II-2. Plug-and-Play

1. L'icone Réseau apparat dans le coin inférieur droit de la barre des tâches Windows si la fonction Plug-and-Play est prise en charge. (Si l'icone Réseau n'apparait pas, consultez la section VI. FAQ->Q1)

Notez que l'icone Réseau peut différer en fonction de la version de votre système d'exploitation.

Si vous système d'exploitation ne reconnaît pas l'adaptateur USB, vous doivent installer un pilote supplémentaire sur votre ordinateur. Consultez la "section III".

II-3. Sélectionner le réseau Wi-Fi et se connecter

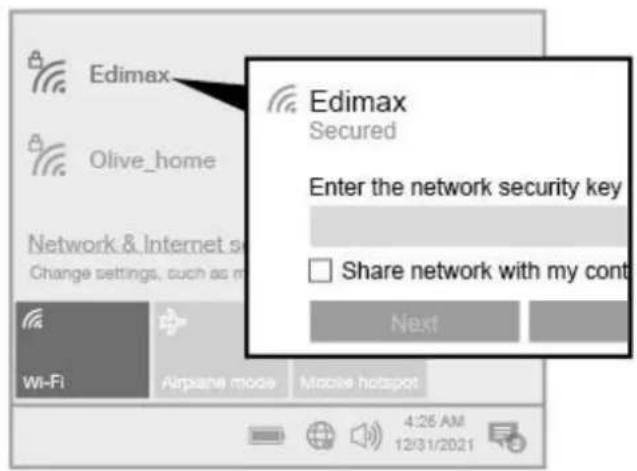

Sélectionnez votre réseau Wi-Fi (SSID), cliquez sur "Connexion" et saississez le mot de passer s'il est demandé.

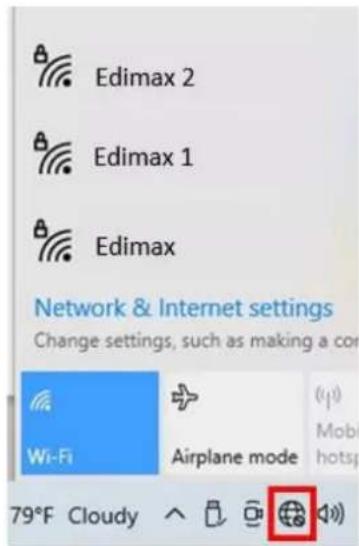

1. Les utilisateurs de Windows 10 doivent cliquer sur l'icone Réseau pour afficher les réseaux Wi-Fi existants (SSID), avant de sélectionner celui auquel ils veulent se connecter.

1. Saisissez le mot de passer s'il est demandé.

1. Établissez la connexion Wi-Fi et vous pouvez acceder à Internet des que l'icone Wi-Fi apparait dans le coin inférieur droit de la barre des tâches Windows.

III. Installation du pilote Windows

III-1. Insérer l'adaptateur USB

1. Insérez l'adaptateur USB dans un port USB puis allumez votre ordinateur.

Ne forcez jamais pour insérer l'adaptateur USB.

III-2. Téchéarger et Installer le pilote

1. Le pilote est disponible sur le site Internet Edimax.

Si vous ordinateur ne peut pas acceder à Internet directement, utilisez un apparéil connecté à Internet à la place.

1. Saisissez le numero de modele puis cliquez sur q pour continuer.

Download

1. Cliquez sur le numero de modele.

Products > Home > Wireless Adapters > N300 > EW-7722UTn V3
EW-7722UTn V3
N300 Wi-Fi 4 Mini USB Adapter

Veilles à ce que le nombre de modèle corresponde bien à votre adaptateur USB.

1. Faites défilier la page Internet vers le bas et Sélectionnez la bonne version OS. Déplacez le curseur sur "l'icone Télecharger" et sauvegardez le pilote sur le bureau de l'ordinateur ou à un autre emplacement.

Veilles à bien télécharger la bonne version.

Title	File Type	File Size
EW-7722UTn V3 Mac DriverSupport OS:MAC 10.15Support WPA3 SAE (Version : 1.0.0.5) 2021-03-23	ZIP	9.55 MB
Support OS:MacOS 10.11~10.14Languages:English (Version : 1.0.0.3) 2019-12-18	ZIP	9.47 MB
Support OS:Windows 7/8/8.1/10Languages:English (Version : 1.0.0.3) 2019-11-26	ZIP	48.48 MB
EW-7722UTn V3 Linux Driver 1.0.0.2Support Kernel 2.6.18 ~ 5.1(Ubuntu,Fedora) (Version : 1.0.0.2) 2019-11-18	ZIP	2.47 MB
Support OS:LinuxSupport Kernel : Fedora (3.11.10~5.8.15) ; ubuntu(3.8.0~5.8.0) (Version : 1.0.0.3)2021-09-17	ZIP	3.10 MB

Copiez d'abord le pilote sur une clé USB si vous avez télécharge le pilote sur un autre apparéil connecté à Internet, puis insérez la clé USB dans l'ordinateur sur lequel vous utiliserez l'adaptateur Wi-Fi USB.

1. Déplacez le curseur sur le pilote et décompresssez le fichier. Une fois la décompression effectue, accédez au dossier et cliquez sur le fichier "setup.exe" pour continuer.

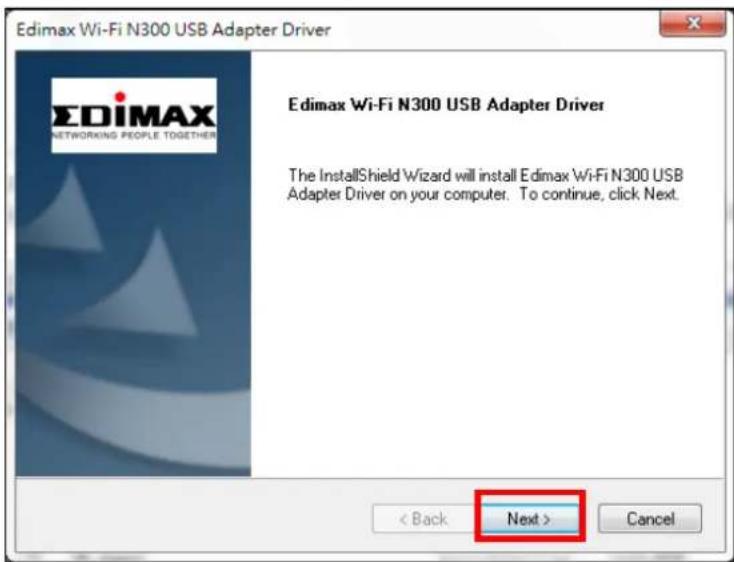

1. Une fois la procédure d'installation lancée, cliquez sur "Suivant" pour continuer.

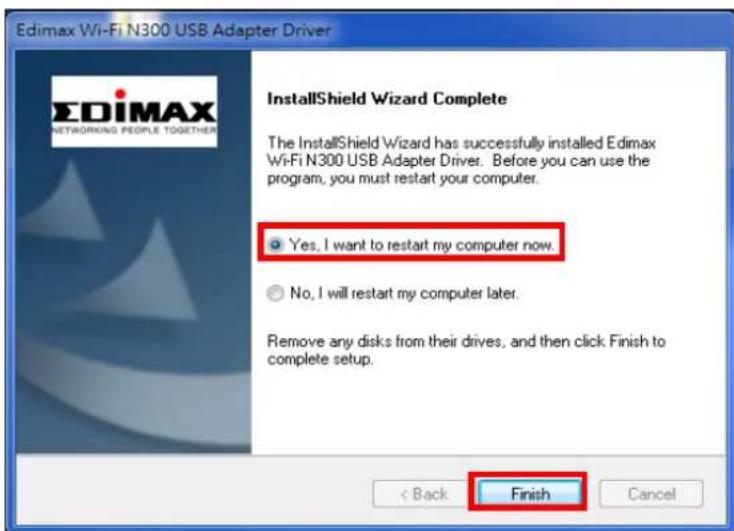

1. Lorsque l'installation est terminée, il vous sera demandé si vous souhaitez redémarrer l'ordinateur tout de suite ou plus tard. Sélectionnez "Oui" et cliquez sur "Terminer" pour continuer.

1. Veillez à bien redémarrer votre PC avant de passer à l' étape suivante.

III-3. Connexion à un réseau Wi-Fi

1. ÀpRES avoir redémarré votre ordinateur, l'icone Réseau ® apparat, dans le coin inférieur droit de la barre des tâches Windows. (Consultez la section VI. FAQ->Q2)

Notez que l'icone Réseau peut différer en fonction de la version de votre système d'exploitation.

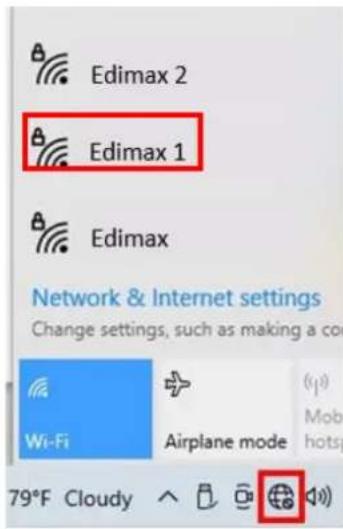

1. Les utilisateurs de Windows 10 doivent cliquer sur l'icone Réseau pour afficher les réseaux Wi-Fi existants (SSID), avant de selectionner celui auquel ils veulent se connecter.

1. Saisissez le mot de passer s'il est demandé.

1. Établissez la connexion Wi-Fi et vous pouvez acceder à Internet des que l'icone Wi-Fi apparait dans le coin inférieur droit de la barre des tâches Windows.

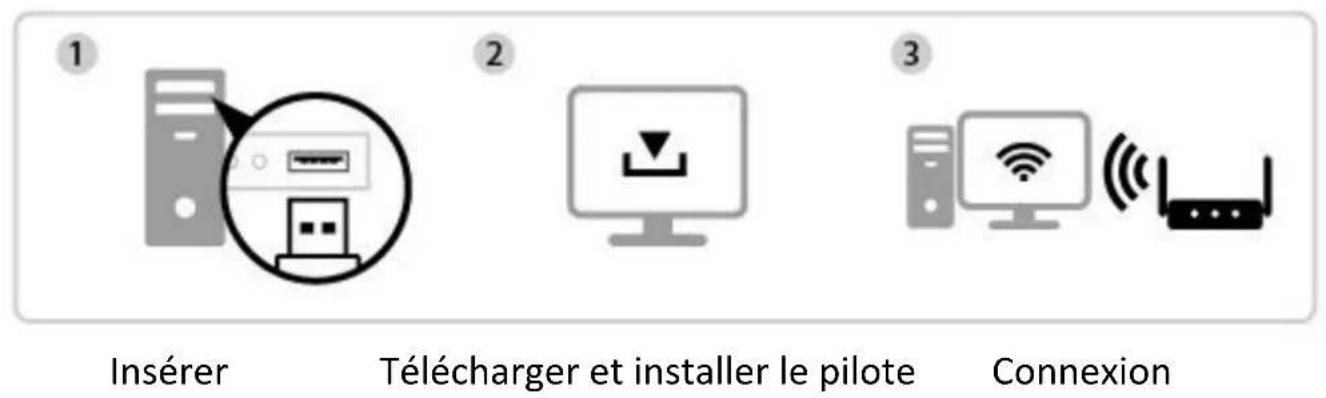

IV. Installation du pilote macOS

IV-1. Insérer l'adaptateur USB

1. Insérez l'adaptateur USB dans le port USB puis allumez votre ordinateur.

Ne forcez jamais pour insérer l'adaptateur USB.

IV-2. Téchéarger et Installer le pilote

1. Le pilote est disponible sur le site Internet Edimax.

Si vous ordinateur ne peut pas acceder à Internet directement, utilisez un apparéil connecté à Internet à la place.

1. Saisissez le numero de modele puis cliquez sur Q pour continuer.

Download

1. Cliquez sur le numero de modulo.

1.

Products > Home > Wireless Adapters > N300 > EW-7722UTn V3

EW-7722UTn V3

N300 Wi-Fi 4 Mini USB Adapter

Veilles à ce que le nombre de modèle corresponde bien à l'adaptateur USB.

1. Faites défilier la page Internet vers le bas et Sélectionnez la bonne version OS. Déplacez le curseur sur "l'icone Télecharger" et sauvegardez le pilote sur le bureau de l'ordinateur ou à un autre emplacement.

Assurez-vous de selectionner le bon fichier pour votre version de Mac OS. Pour vérifier votre version de Mac OS, cliquez sur le logo Apple en haut à gauche du bureau et allez dans "À propos de ce Mac".

Title	File Type	File Size
EW-7722UTn V3 Mac Driver	ZIP	9.55 MB
Support OS:MAC 10.15
Support WPA3 SAE (Version : 1.0.0.5) 2021-03-23
Support OS:MacOS 10.11~10.14	ZIP	9.47 MB
Languages:English (Version : 1.0.0.3) 2019-12-18
Support OS:Windows 7/8/8.1/10	ZIP	48.48 MB
Languages:English (Version : 1.0.0.3) 2019-11-26
EW-7722UTn V3 Linux Driver 1.0.0.2	ZIP	2.47 MB
Support Kernel 2.6.18 ~ 5.1(Ubuntu,Fedora) (Version : 1.0.0.2) 2019-11-18
Support OS:Linux	ZIP	3.10 MB
Support Kernel : Fedora (3.11.10~5.8.15) ; ubuntu(3.8.0~5.8.0) (Version : 1.0.0.3) 2021-09-17

1. Cliquez sur "Télécharger le fjichier lié en tant que...", sélectionnez "Bureau" et cliquez sur "Sauvegarder" pour enregistrrer le pilote sur le bureau de votre ordinateur.

1. Déplacez le curseur sur le fichier que vous souhaitez télécharger et

double-cliquez dessus pour le décompresser.

Copiez d'abord le pilote sur l'adaptateur USB si vous avez téléchargeé le pilote sur un autre apparéil connecté à Internet, puis insérez la clé USB dans l'ordinateur sur lequel vous utiliserez l'adaptateur Wi-Fi USB.

1. Une fois le pilote décompressé, un nouveau dossier apparait.

1. Accedez au dossier et cliquez sur "Install.pkg" pour continuer.

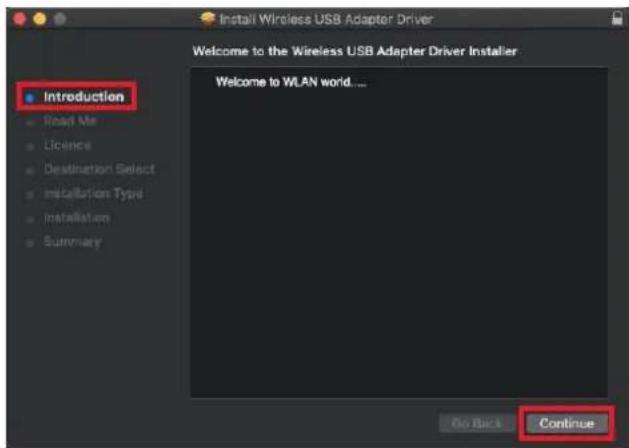

1. Cliquez sur "Continuer" pour lancer la procEDURE d'installation.

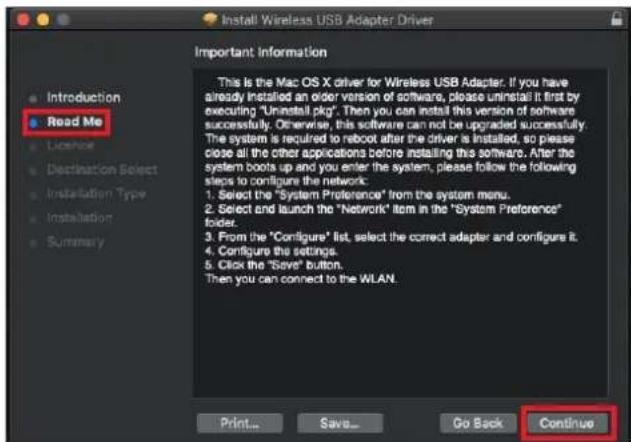

1. L'écran affiche des informations importantes; veuillez les dire attentivement. Cliquez sur "Continuer" lorsque vous âtes prét.

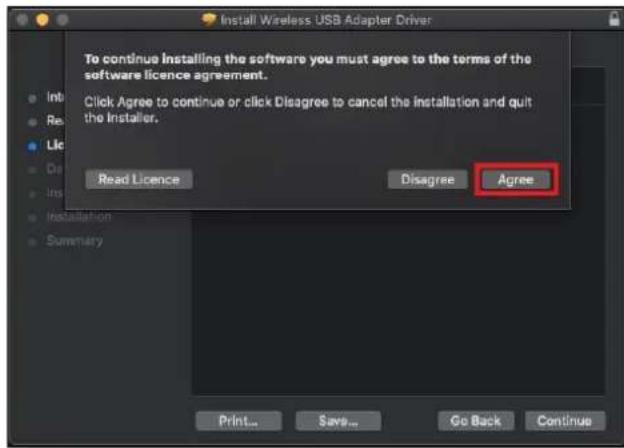

1. Pour dire la licence du logiciel, cliquez sur "Lire la licence" puis cliquez sur "Acceptor" pour confirmer que vous acceptez les conditions. Vous devez accepter les conditions pour pouvoir poursuivre l'installation du logiciel.

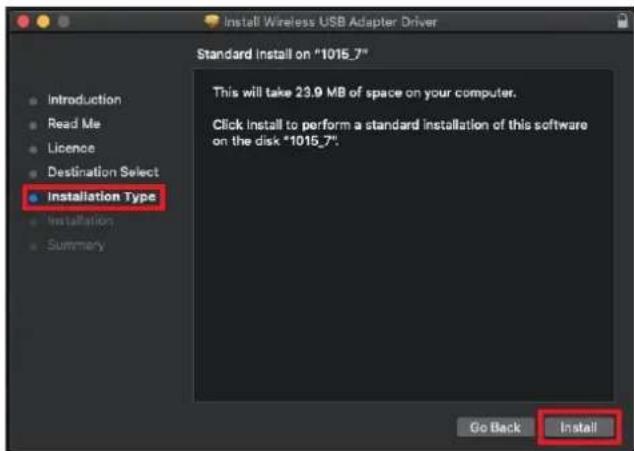

1. Quand les informations sur l'espace du disque apparaisent,-cliquez sur "Installer" pour continuer.

1. Cliquez sur "Poursuivre l'installation" pour installer le pilote.

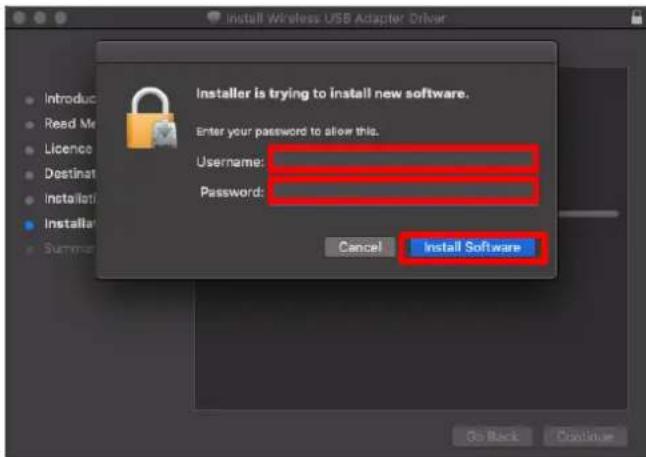

1. Saisissez le "Nom d'utilisateur" et le "Mot de passer" Administrateur et cliquez sur "Installer le logiciel".

1. L'installation prend quelques minutes. Une fois l'installation terminée, cliquez sur "Redémarrer" pour redémarrer votre ordinateur.

IV-3. Connexion à un réseau Wi-Fi

1. ÀpRES avoir redémarré votre ordinateur, l'icone de l'adaptateur Wi-Fi USB apparait dans la barre des tâches, en haut à droite. Cliquez sur l'icone puis sur "Activer USB-WiFi" pour activer l'adaptateur.

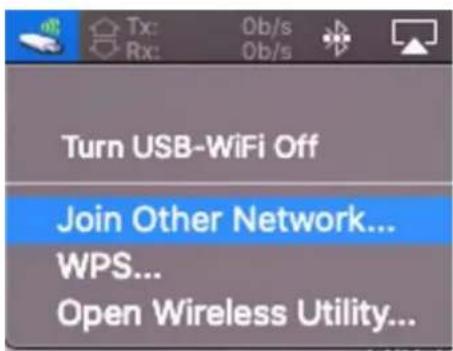

1. Àpès avoir activé le USB WiFi, cliquez sur l'icone de l'adaptateur Wi-Fi USB et sélectionnez "Rejoindre un autre réseau".

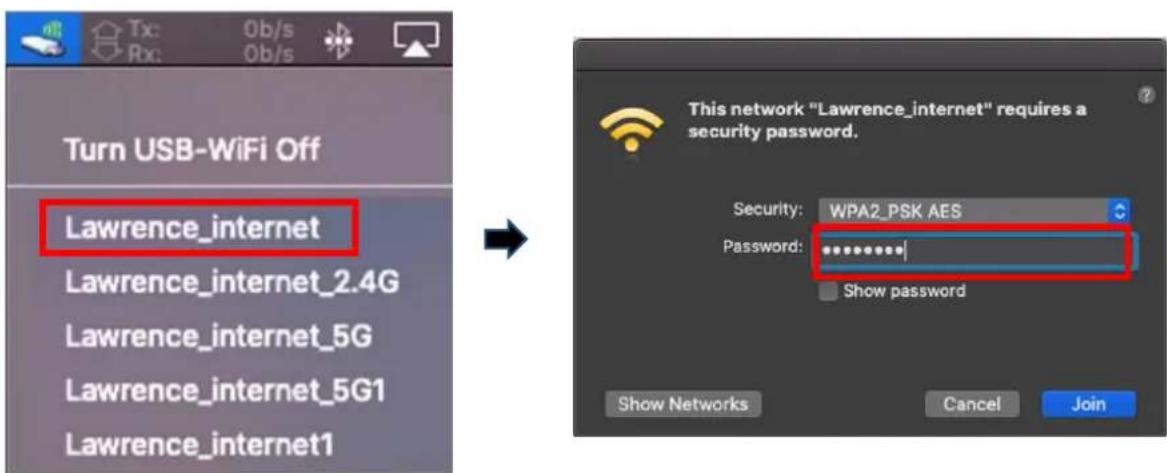

1. Sélectionnez le réseau Wi-Fi (SSID) et saisissez le mot de passer s'il est demandé.

1. Établissez la connexion qui vous permet d'acceder à Internet lorsque vous voyagez l'icone dans la barre des tâches en haut à droite.

Le WPS, Configuration Wi-Fi Protégée, est une façon supplémentaire simple d'établier des connexions entre des appareils compatibles WPS quand vous utilisez l'adaptateur Wi-Fi sur un ordinateur Windows. Lorsque le WPS est activé correctement pour deux appareils compatibles, ces derniers établissant automatiquement une connexion entre euxs sans avoir besoin de mot de passer.

V-1. WPS logiciel

1. Pour prendre en charge le WPS, l'installation d'un pilote est nécessaire. Consultez la section III pour d'abord installer le pilote.
2. Sur votre routeur ou PA Wi-Fi, appuyez sur le bouton WPS pendant le temps nécessaire pour activer le WPS.

Consultez la notice de votre routeur ou PA Wi-Fi pour activer le WPS correctement.

1. Sur l'adaptateur USB, consultez la section III-2 et passez l'étape "Saisir le mot de passer" si les procédures sont correctes.
2. L'établissement de la connexion prend du temps. Une fois la connexion établie, vous pouvez acceder à Internet directement.

V-2. WPS matériel

1. Pour prendre en charge le WPS, l'installation d'un pilote est nécessaire. Consultez la section III pour d'abord installer le pilote.
2. Sur votre routeur ou PA Wi-Fi, appuyez sur le bouton WPS pendant le temps nécessaire pour activer le WPS.

Consultez la notice de votre routeur ou PA Wi-Fi pour activer le WPS correctement.

1. Sur l'adaptateur USB, activez immédiatement la fonction WPS en maintainant,enforcé le bouton "WPS".

1. L'établissement de la connexion prend du temps. Une fois la connexion établie, vous pouvez acceder à Internet directement.

Q1. Pourquoi l'icone Réseau n' apparait-elle pas dans la barre des tâches Windows?

A. Le Plug-and-Play n'est pris en charge par votre ordinateur pour cet apparéil. Consultez la section III-2 pour télécharger et installer le pilote et réessayez.

Q2. Une fois le pilote installé, pourquoi l'icone Réseau n'apparait-elle pas dans la barre des tâches Windows ?

A. Pour Windows 7, effectuez un click-droit sur "Date et heures" sur la barre des tâches et Sélectionnez "Propriétés". Recherche l'élement système "Réseau", et paramétrz le comportement sur "Activé". L'icone Réseau apparaître ensuite dans la barre des tâches Windows.

VII. Plus d'informations

Pour obtenir plus de précisions, visitez notre site Internet en utilisant l'URL suivante ou scannez le code QR :

Recherche le numero de modele pour acceder à la bonne page.

Download

Les directives de sécurité générale qui suivent sont la pour vous aider à garantir votre propre sécurité et pour protéger votre produit d'eventuels dommages. Pensez à consulter la notice d'utilisation du produit pour en savoir plus.

• Ce produit n'est destiné à servir qu'à l'intérieur.
• L'électricité statique peut nuire aux composants électroniques. Déchargez toute l'électricité statique de votre corps (en touchant une barre métallique reliée à la terre par exemple) avant de toucher le produit.
• Le produit ne contient aucune piece réparable par l'utilisateur. Ne tentez jamais de réparer le produit et de le démonter.
• Ne renversez pas de nourriture ou de liquide sur le produit et n'insérez jamais aucun object dans les ouvertures.
• N'utilisez pas ce produit pres de liquides, dans des zones très humides ou avec trop de condensation.
• Gardez le produit loin des radiateurs et des autres sources de chaleur.
• Cet apparéil n'est pas destiné à être utilisé par des enfants.
• Veillez à tous jours débrancher le produit de l'alimentation électrique avant de le nettoyer et à n'utiliser qu'un chiffon sec non pelucheux pour le nettoyage

IX. Déclaration de conformité CE simplifiée

Par la presente, Edimax Technology déclare que l'équipement radio de type Adaptateur Wi-Fi USB est conforme aux Directives 2014/53/UE et 2014/35/UE.

Le texte intégral de la déclaration de conformité européen est disponible à l'adresse Internet suivante :

https://www.edimax.com/download/doc
