Marque	Monacor
Modèle	CU10T
Catégorie	Télécommande sans fil
Type de produit	Télécommande pour contrôleur LED
Alimentation	Pile bouton 3 V CR2025
Fréquence d'émission	868 MHz
Portée	20–30 m
Dimensions (L × H × P)	39 × 137 × 11 mm
Poids	41 g
Nombre de zones	5 zones indépendantes
Fonctions principales	Allumer/éteindre et varier l'intensité lumineuse des LEDs
Support mural	Livré avec support mural
Entretien et nettoyage	Utiliser un chiffon sec et doux ; éviter les produits chimiques et l'eau
Sécurité	Retirer la pile en cas de non-utilisation prolongée ; ne pas exposer à l'humidité ou à la chaleur
Piles usagées	Ne pas jeter dans les ordures ménagères ; déposer dans un container spécifique ou chez le revendeur
Compatibilité	Contrôleur LED Monacor CU-10R
Réglage usine	Réinitialisation possible via la touche LEARNING KEY sur le contrôleur

FOIRE AUX QUESTIONS - CU10T Monacor

Comment installer la pile dans la télécommande CU10T ?

Retirez l'isolant placé sur la batterie avant la première utilisation. Pour remplacer la pile, ouvrez le compartiment à l'arrière et insérez une pile bouton 3 V CR2025, pôle + vers le haut.

Comment associer la télécommande CU10T au contrôleur CU-10R ?

Appuyez brièvement sur la touche LEARNING KEY (1) du contrôleur avec un objet fin, puis immédiatement après appuyez sur la touche ON (2) ou OFF (3) de la zone souhaitée sur la télécommande. Les LEDs clignotent une fois pour confirmer l'association.

Comment réinitialiser le contrôleur CU-10R aux réglages d'usine ?

Maintenez la touche LEARNING KEY (1) du contrôleur enfoncée jusqu'à ce que les LEDs clignotent deux fois. Le contrôleur retrouve son état d'usine : aucune zone attribuée et les LEDs allumées à pleine luminosité.

Quelle est la portée maximale de la télécommande CU10T ?

La portée est de 20 à 30 mètres en champ libre, dans la bande de fréquence 868 MHz.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d'abord la pile : remplacez-la par une neuve de type CR2025. Assurez-vous que le contrôleur est sous tension et que l'association est correcte. Si le problème persiste, réinitialisez le contrôleur et refaites l'association.

Puis-je utiliser plusieurs contrôleurs avec une seule télécommande CU10T ?

Oui, vous pouvez attribuer jusqu'à cinq contrôleurs CU-10R à chaque zone (zones 1 à 5) et les commander individuellement ou en groupes.

La télécommande CU10T est-elle compatible avec d'autres marques de contrôleurs LED ?

Non, la CU10T est conçue exclusivement pour fonctionner avec le contrôleur LED Monacor CU-10R. Elle utilise un protocole radio propriétaire à 868 MHz.

Comment nettoyer la télécommande CU10T ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques, de solvants ou d'eau pour éviter d'endommager l'appareil.

Quels sont les gestes de sécurité à respecter avec la télécommande ?

Protégez la télécommande de l'humidité et de la chaleur (température de fonctionnement : 0–40 °C). Retirez la pile si vous ne l'utilisez pas pendant une longue période pour éviter les fuites. Ne jetez pas les piles usagées dans la poubelle ménagère.

Comment allumer/éteindre les LEDs avec la télécommande ?

Appuyez brièvement sur la touche ON pour allumer, ou maintenez-la enfoncée pour augmenter la luminosité. Appuyez brièvement sur OFF pour éteindre, ou maintenez-la enfoncée pour diminuer la luminosité.

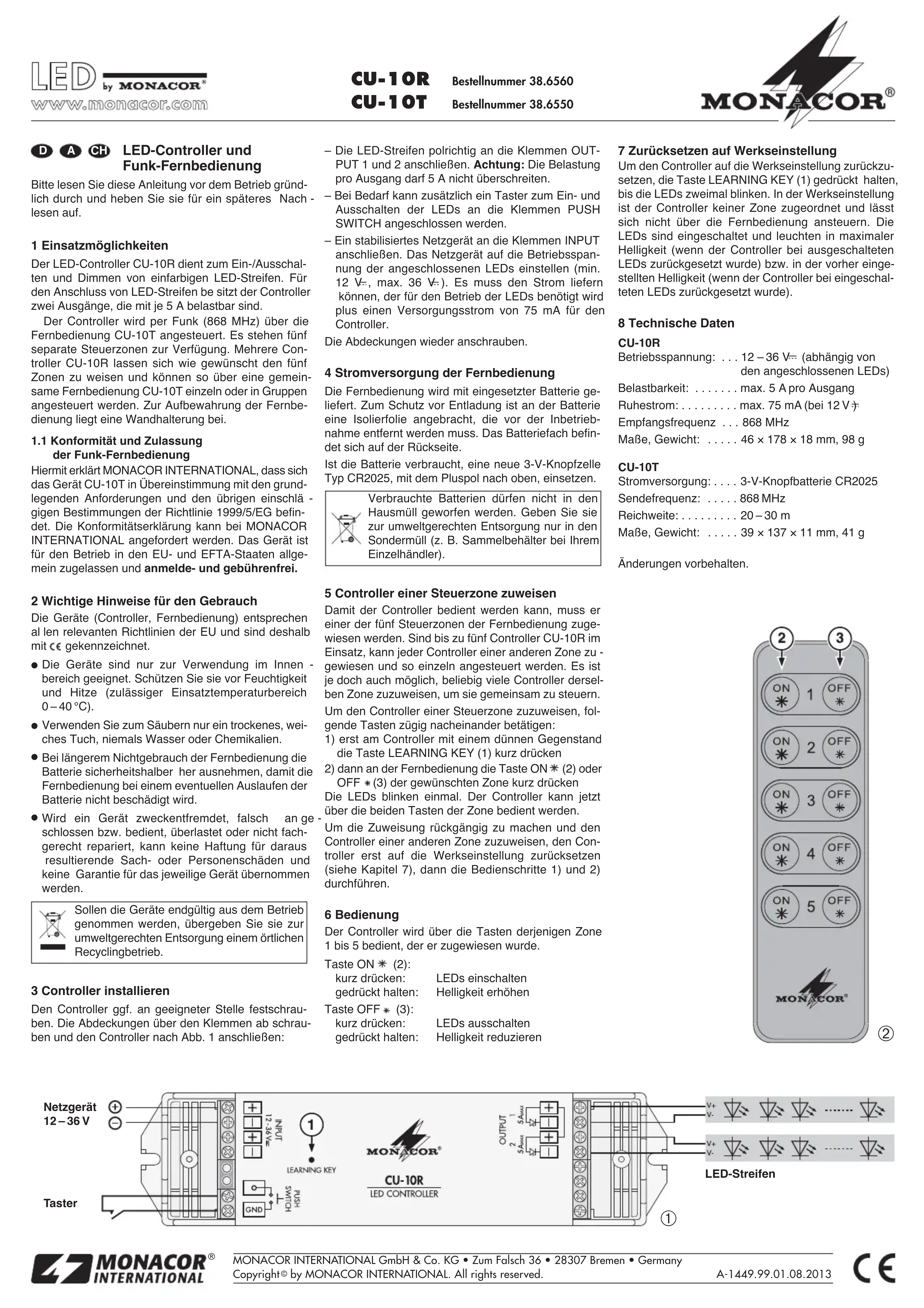

MODE D'EMPLOI CU10T Monacor

F B H Contrôleur LED et télécommande sans fil

Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Le contrôleur LED CU-10R permet d'allumer / éteindre et de dimmer des flex-leds mono-couleur. Pour le branchement de flex-leds, le contrôleur dispose de 2 sorties, respectivement avec une puissance de 5 A.

Le contrôleur est géré via la télécommande CU-10T par ondes radio (868 MHz). Cinq zones distinctes de commande sont disponibles. On peut attribuer plusieurs contrôleurs CU-10R aux cinq zones comme souhaité, ils peuvent être gérés par une télécommande commune CU-10T, séparément ou en groupes. Un support mural est livré pour la télécommande.

1.1 Conformité et déclaration de la télécommande sans fil

Par la présente, MONACOR INTERNATIONAL déclare que l'appareil CU-10T est en conformité avec les exigences fondamentales et les réglementations inhérentes à la directive 1999 / 5 / CE. La déclaration conformité peut être demandée auprès de MONACOR INTERNATIONAL. L'appareil est autorisé sans déclaration ni taxe dans les pays de l'Union européenne et de l'A.E.L.E.

2 Conseils importants d'utilisation

Les appareils (contrôleur, télécommande) répondent à toutes les directives nécessaires de l'Union européenne et portent donc le symbole «

• Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les de l'humidité et de la chaleur (plage de température de fonctionnement autorisée : 0 – 40 °C).
• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• En cas de non utilisation prolongée de la télécommande, retirez la batterie par précaution, elle pourrait couler et endommager la télécommande.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si un appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée, en outre, la garantie deviendrait caduque.

Lorsque les appareils sont définitivement retirés du service, vous devez les déposer dans une usine de recyclage adaptée pour contribuer à leur élimination non polluante.

3 Installation du contrôleur

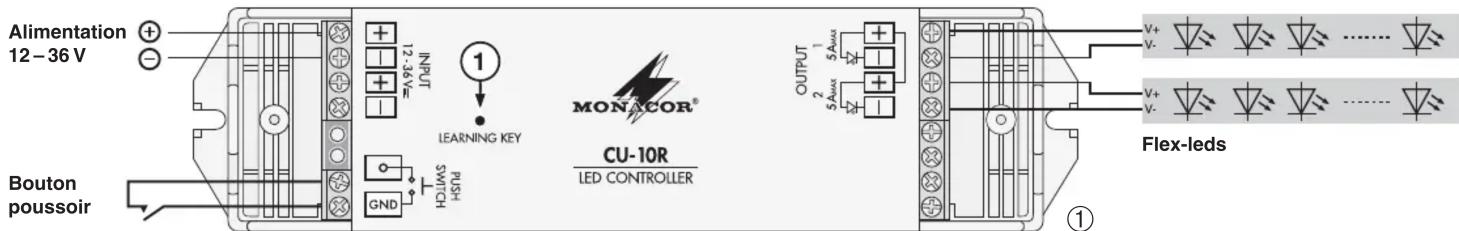

Vissez le contrôleur à l'endroit adapté, si besoin. Dévissez les couvercles au-dessus des bornes et branchez le contrôleur selon le schéma 1 :

• Reliez les flex-leds aux bornes OUTPUT 1 et 2 en respectant la polarité. Attention : La charge par sortie ne doit pas dépasser 5 A.
• Si besoin, on peut relier un bouton poussoir aux bornes PUSH SWITCH pour allumer et éteindre les LEDs.
• Reliez une alimentation stabilisée aux bornes INPUT. Réglez l'alimentation sur la tension de fonctionnement des LEDs reliées (12 V—min, 36 V—max.). Elle doit pouvoir délivrer le courant nécessaire pour le fonctionnement des LEDs plus un courant d'alimentation de 75 mA pour le contrôleur.
  Revissez les couvercles.

4 Alimentation de la télécommande

La télécommande est livrée avec une batterie insérée. Pour éviter qu'elle ne se décharge, un isolant est placé sur la batterie, il doit être retiré avant l'utilisation. Le compartiment batterie se trouve sur la face arrière. Si la batterie est morte, insérez une pile bouton 3 V neuve de type CR2025, pôle plus vers le haut.

Ne jetez pas les batteries usagées dans la poubelle domestique. Déposez-les dans un container spécifique ou ramenez-les chez votre revendeur pour contribuer à leur élimination non polluante.

5 Attribuer le contrôleur à une zone de commande

Pour pouvoir utiliser le contrôleur, il doit être attribué à une des cinq zones de commande de la télécommande. Si 5 contrôleurs CU-10R au plus sont utilisés, chaque contrôleur peut être attribué à une autre zone et être géré séparément. Il est cependant également possible, d'attribuer un nombre quelconque de contrôleurs à la même zone pour les gérer ensemble.

Pour attribuer le contrôleur à une zone de commande, activez les touches suivantes rapidement les unes après les autres :

1) Tout d'abord sur le contrôleur, appuyez brièvement sur la touche LEARNING KEY (1) avec un objet fin.
2) Ensuite sur la télécommande, appuyez brièvement sur la touche ON (2) ou OFF (3) de la zone souhaitée.

Les LEDs clignotent une fois. Le contrôleur peut maintenant être utilisé via les deux touches de la zone.

Pour annuler l'attribution et attribuer le contrôleur à une autre zone, réinitialisez tout d'abord le contrôleur sur le réglage usine (voir chapitre 7) et effectuez ensuite les manipulations décrites aux points 1) et 2).

6 Utilisation

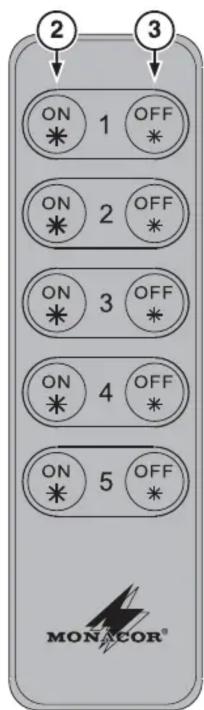

Le contrôleur s'utilise via les touches de la zone 1 à 5 à laquelle il est attribué.

Touche ON (2)

brève pression : allumer les LEDs

touche maintenue enfoncée : augmenter la lumino- sité

Touche OFF (3)

brève pression : éteindre les LEDs

touche maintenue enfoncée : diminuer la luminosité

7 Réinitialisation sur le réglage usine

Pour réinitialiser le contrôleur sur le réglage usine, maintenez la touche LEARNING KEY (1) enfoncée jusqu'à ce que les LEDs clignotent deux fois. Dans le réglage usine, le contrôleur n'est pas attribué à une zone, il ne peut pas être géré via la télécommande. Les LEDs sont allumées et brillent avec une luminosité maximale (si le contrôleur a été réinitialisé avec les LEDs éteintes) ou dans la luminosité précédente (si le contrôleur a été réinitialisé avec les LEDs allumées).

8 Caractéristiques techniques

CU-10R

Tension fonctionnement : 12 – 36 V= (selon les LEDs reliées)

Puissance : ..... 5 A max. par sortie

Courant de repos : ..... 75 mA max. (sous 12 V)

Fréquence

de réception : ..... 868 MHz

Dimensions, poids : . . . . 46 × 178 × 18 mm, 98 g

CU-10T

Alimentation : ..... pile bouton 3 V CR2025

Fréquence émission : . . . 868 MHz

Portée : 20 – 30 m

Dimensions, poids : . . . . 39 × 137 × 11 mm, 41 g

Tout droit de modification réservé.

2 ON * 1 OFF * 3 ON * 2 OFF * 4 ON * 3 OFF * 5 ON * 4 OFF * MONACOR®

Alimentation 12-36 V Bouton poussoir INPUT 12-36V LEARNING KEY GND SWITCH PUSH MONACOR® CU-10R LED CONTROLLER OUTPUT 2 5Amax 5Amax V+ V- V+ V- Flex-leds ①
