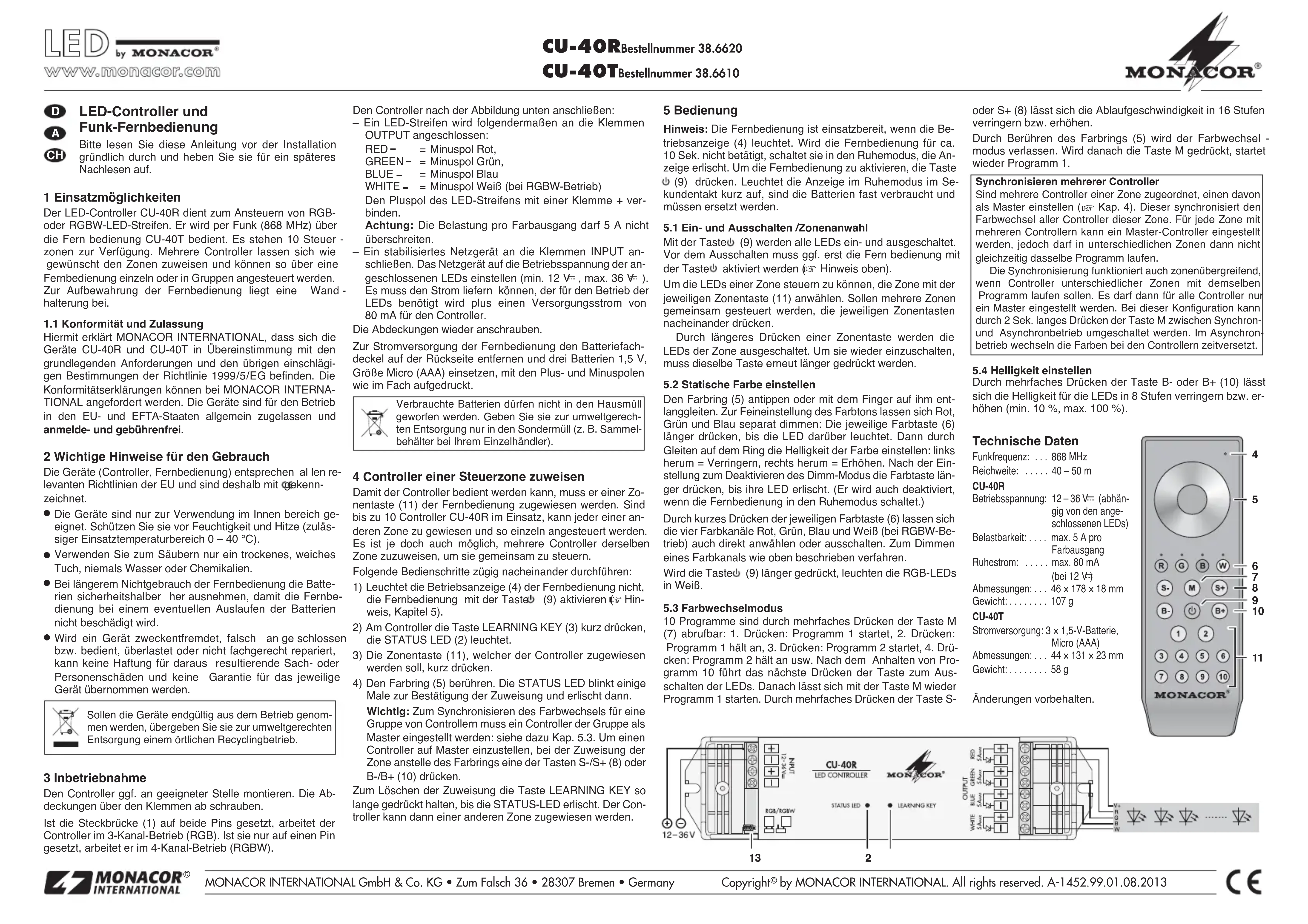

MODE D'EMPLOI CU40T Monacor
Contrôleur LED et télécommande sans fil
Veuillage l'etre notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.
1 Possibilities d'utilisation
Le contrôleur LED CU-40R permet de gérer des flex-leds RGB ou RGBW. Il s'utilise via la télécommande CU-40T par ondes radio (868 MHz). 10 zones de commande sont disponibles.
On peut attribuer plusieurs contrôleurs aux zones comme soushaïte, les因为他们 seront part une télécommande, séparation ou en groupe. Un support mural est livré pour la télécommande.
1.1 Conformité et déclaration
Par la première, MONACOR INTERNATIONAL déclaré que les apparciels CU-40R et CU-40T sont en conformité avec les exigences fondamentales et les réglementations inherentes à la directive 1999 / 5 / CE. Les déclarations de conformité peutVenir être demandées auprès de MONACOR INTERNATIONALL. Les apparciels sont autorisés sans déclaration ni taxede dans les pays de l'Union française et de l'A.E.L.E.
2 Consels importants d'utilisation
Les apparèts (contrôleur et télécommande) répondent à toutes les directives nécessaires de l'Union Européenne et portent donc le symbole €
- Les apparèts ne sont concçus que pour une utilisation en interieur. Protégez-les de l'humidité et de la chaleur (plage de température de fonctionnement autorisé : 0 - 40 °C).
Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucain cas de produits chimiques ou d'eau.
- En cas de non utilisation prolongée de la télécommande, retirez les batteries par précaution, elles pouraient couler et endommager la télécommande.
- Nous déclinois toute responsabilité en cas de dommages matériels ou corporels résultats si les apparèts sont utilisés dans un but autre que celui pour lequel ils ont été concus, s'ils ne sont pas correctement branchés ou utilisés, s'il y a surcharge ou s'ils ne sont pas répartis par une personne habitée, en outre, la garantie deviendrait caduque.
3 Mise en fonctionnement
Montez si besoin, le contrôleur a un endroit adapté. Désvisse les couvertes au-dessus des bornes.
Si le cavalier (1) est positénon sur les deux pins, le contrôleur fonctionne en mode 3 canaux (RGB). S'il est uniquement sur un pin, le contrôleur fonctionne en mode 4 canaux (RGBW).

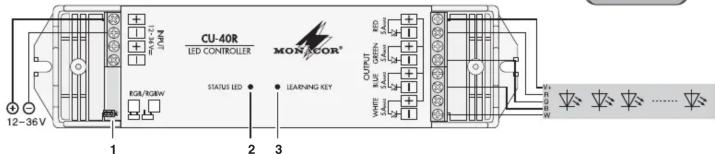

Branchez le contrôle sur le schéma ci-dessous :
- Un flex-led se relie aux bornes OUTPUT de la façon suivante:
RED- = pole moins rouge
GREEN- = pole moins vert
BLUE- = pole moins bleu
WHITE- = pole moins blanc (en mode RGBW)
Reliez le pôle plus du flex-led à une borne +.
Attention: La charge par sortie couleur ne doit pas dé
passer 5 A
Reliez une alimentation stabilise au bornes INPUT. Reglez l'alimentation sur la tension de fonctionnement des LEDs reliées (12 V-min, 36 V max.). Elle doit pouvoir dé
liver le courant nécessaire pour le fonctionnement des LEDs plus un courant d'alimentation de 80mA pour le contrôle. envissez les couvertes.
Pour l'alimentation de la télécommande, retirees le couvertre du compartment batterie sur la face arriere et insereze trois batteries 1,5 V de type R03 en respectant les pôles plus et moins indiqués dans le compartment.
Ne jetez pas les batteries usages dans la poubelle domestique. Deposeez-les dans un container spécifique ou ramenez-les à votre revendeur pour contributor à leur élimination non polluante.
4 Attribuer le contrôle à une zone de commande
Pour pouvoir utiliser le contrôleur, il doit être attribué à une touche de zone (11) de la télécommande. Si 10 contrôleurs CU-40R au plus sont utilisés, chacun peut être attribué à une autre zone et être gérié séparation. On peut également attribuer plusieurs contrôleurs à la même zone pour les gérier ensemble. Effectuez les étapes suivantes les unes après les autres sans retard:
1) Si le témoin de fonctionnement (4) de la télécommande ne brille pas, activé la télécommande avec la touche (9) (vér conseil chapré 5).
2) Sur le contrôleur, appuyez brièvement sur la touche LEARNING KEY (3), la LED STATUS (2) brille.
3) Appuyez brivement sur la touche de zone (11) à laquelle le contrôle doit être attribué.
4) Touchez l'annexe de couleur (5). La LED STATUS clignote à quelques reprises pour confirmer l'attribution puis s'estient. Important : Pour synchronize le changement de couleur pour un groupe de contrôle, il faut regier un contrôle du groupe comme Master : voir chapter 5.3. Pour regier un contrôle sur Master, appuyez, lors de l'attribution de la zone, sur une des touches S-/S+ (8) ou B-/B+ (10) au lieu de I'annexe de couleur.
Pour effacer l'attribution, maintainez la touche LEARNING KEY enforcée jusqu'à ce que la LED STATUS s'éteigne. Le contrôle peut alors être attribué à une autre zone.
5 Utilisation
Conseil: La télémande est prete à fonctionner lorsque le témoin de fonctionnement (4) brillie. Si la télémande ne
n'est pas activée pendant 10 secondes environ, elle passée en mode repos, le témoin s'étaient. Pour activer la télécommande, appuyez sur la touche (9). Si la LED brille brievement chaque seconde en mode repos, les batteries sont presque mortes et doivent être replacées.
5.1 Marche/Arrêt/Sélection de zone
Toutes les LEDs sont allumées et éteintes avec la touche (9). Avant d'éteindre, il fait, si bason, activer tout d'abord la télécommande avec la touche (« conséil ci-dessus). Pour pouvoir gérer les LEDs d'une zone, sélectionnez la zone avec la touche de zone (11) correspondante. Si plusieurs zones doivent être générées ensemble, apuyez sur les touches de zone respectively les une après les autres.
Par une longue pression sur une touche de zone, les LEDs de la zone sont eteintines. Pour les rallumer, il faut appuyer a nouveau longuement sur cette meme touche.
5.2 Réglage d'une couleur statique
Touchez leannel de couleur (5) ou faites glisser le doigt dessus. Pour un réglage précis de la teinte, vous pouvrez dimmer séparément le rouge, le vert et le bleu: appuyez longement sur la touche de couleur correspondante (6) jusqu'à ce que la LED au-dessus brille. Ensuite en faisant glisser le doigt sur l'anneau, régiez la luminosité de la couleur; à gauche = diminution, à droite = augmentation. Une fois le réglage effectué, pour déspectiver le mode dimmer, appuyez longuetement sur la touche de couleur jusqu'à ce que la LED s'étiagne. (Il est également déspectivement lorsqu'une télécommande commute en mode repos.) Par une brée pression sur la touche de couleur correspondante (6), vous pouverez scélectionner également directement les quatre canaux de couleur rouge, vert, bleu et blanc (en mode RGBW) ou les étendir. Pour dimmer un canal de couleur, procédéze comme déscrit ci-dessus.
Si la touche (9) est maintenance enforcée, les LEDs RGB brillent en blanc.
5.3 Mode changement de couleur
On peut appeler 10 programmes par plusieurs pressions sur la touche M (7):
1. pressiion : le programme 1 demarre
2.2.1.1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99.
3. pression : le programme 2 demarre
4. Pression : le programme 2 est suspendu et ainsi de suite. Àprouche la suspension du programme 10, la prochaine pression sur la touche étentié les LEDs. Ensuite on peut recommencer le programme 1 avec la touche M. Par plusieurs pressions sur
la touche S- ou S+ (8), on peut diminuer ou augmenter la viTEsse de deflelement en 16 paliers.
En touchant l'anneau de couleur (5), vous quittez le mode de changement de couleur. Si ensuite vous appuyez sur la touche M, le programme 1 redémarre.
Synchronisation de plusieurs contrôleurs
Si plusieurs contrôleurs sont attribués à une zone, régisé en un comme Master («3 chapitre 4), Il synchronize le changement de couleur de tous les contrôleurs de cette zone. Pour chaque zone avec plusieurs contrôleurs, on peut regarder un contrôleur Master mais il ne faut pas que le même programme défilé simultanément dans des zones différentes.
La synchronisation fonctionnelle aussi sur plusieurs zones si les contrôleurs doivent fonctionner avec le même programme dans des zones différentes. Pour tous les contrôleurs un seul master doit être réalisée. Dans cette configuration, on peut, par une longue pression (2 secondes) sur la touche M, commuter entre fonctionnelment synchré et asynchroné. En mode asynchroné, les couleurs sur les contrôleurs changent de manière décalée.
5.4 Reglage de la luminosité
Par plusieurs pressions sur la touche B- ou B+ (10), on peut diminuer ou augmenter la luminosité pour les LEDs en 8 pailliers (10% min., 100% max.).
\section*{Caracteristiques techniques}
Fréquence radio : . 868 MHz
Portee: 40-50 m
CU-40R
Tension
fonctionnement : . 12 - 36 Véf赦lon les
LEDs reliées
5 A max. par
sortie couleu
Courant de repos : 80 mA i
(sous 12 V)
Dimensions: 46 x 178 x 18 mm
Poids: 107g
CU-40T
Alimentation : . . . . 3 x batterie 1,5V de
type R03
Dimensions: 44 × 131 × 23 mm
Poids: 58g
Tout droit de modification réservé
MONACOR INTERNATIONAL GmbH & Co. KG · Zum Falsch 36 · 28307 Bremen · Germany
