ECP300C - Appareil de mesure électrique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur d'énergie triphasé avec transformateur de courant (TC)
Dimensions (L x H x P)	4 modules DIN (72 mm) x 90 mm x 63 mm (estimation)
Poids	Environ 200 g
Alimentation	Auto-alimenté via circuit de tension, plage 3×230/400 V AC (phase/neutre 230 V AC)
Courant de référence (Iref)	5 A (via TC externe)
Courant maximal (Imax)	6000 A (via TC)
Fréquence	50 Hz
Affichage	LCD rétroéclairé avec indicateurs de phase et tarif
Fonctions principales	Mesure d'énergie active (Classe B) et réactive (Classe 2), puissance active et réactive, tension, courant, facteur de puissance, fréquence
Gestion tarifaire	2 tarifs via entrée binaire 230 V AC
Sorties impulsions	2 sorties S0 (impulsions)
Homologations	MID (énergie active), CEI 62053-21/23, EN 50470-1/2
Protection	Double isolation (Classe II)
Montage	Sur rail DIN 35 mm selon EN 60715
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Installation par un électricien qualifié uniquement. Ne pas raccorder/débrancher sous tension.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. En cas de panne, remplacer l'appareil.
Informations générales	Garantie : 2 ans. Fabricant : Hager Electro S.A.S., France.

FOIRE AUX QUESTIONS - ECP300C HAGER

Comment installer le compteur ECP300C ?

L'installation doit être réalisée par un électricien qualifié conformément aux normes en vigueur. Montez l'appareil sur un rail DIN 35 mm, raccordez les câbles d'alimentation et les transformateurs de courant (TC) selon le schéma de la notice. Ne pas mettre sous tension avant de vérifier le câblage.

Quel type de transformateur de courant (TC) utiliser ?

Le compteur accepte des TC externes avec un rapport de 1 à 6000 A (courant secondaire 5 A). Le rapport doit être configuré dans l'appareil.

Comment lire les valeurs sur l'écran LCD ?

Utilisez les boutons poussoirs (OK, ▼, ▲) pour naviguer entre les écrans. L'afficheur montre l'énergie active (kWh), réactive (kvarh), la puissance instantanée (kW, kvar), la tension, le courant, le facteur de puissance et la fréquence.

Comment remettre à zéro le compteur partiel ?

Sur l'écran partiel (PARTIAL), appuyez longuement sur le bouton OK pour accéder à la remise à zéro. Confirmez pour effacer les valeurs du compteur partiel. Le compteur total ne peut pas être remis à zéro.

Comment configurer le tarif double ?

Raccordez une tension 230 V AC sur l'entrée binaire pour passer au tarif 2. Le compteur commute automatiquement entre tarif 1 (aucune tension) et tarif 2 (tension présente). Les énergies sont totalisées séparément.

Que signifie l'indication 'Anti-decrement' ?

L'anti-décrémentation empêche que les valeurs d'énergie diminuent. Le compteur ne peut qu'augmenter, garantissant l'intégrité des mesures de facturation.

Comment utiliser les sorties impulsions (S0) ?

Les deux sorties S0 délivrent des impulsions proportionnelles à l'énergie active mesurée. Elles peuvent être raccordées à un système de supervision ou à un autre compteur. Le nombre d'impulsions par kWh est configurable (par défaut 1000 imp/kWh).

Quelle est la précision de mesure ?

L'énergie active est de Classe B (EN 50470) et Classe 1 (CEI 62053-21). L'énergie réactive est de Classe 2 (CEI 62053-23). La précision tension et courant est de 0,5 %.

Peut-on utiliser le compteur en monophasé ?

Oui, en raccordant une seule phase et le neutre. L'afficheur indiquera la phase active. Cependant, le compteur est conçu pour le triphasé et peut mesurer sur une seule phase.

Que faire si l'écran reste éteint ?

Vérifiez la tension d'alimentation (phase/neutre) et les connexions. Si l'appareil est sous tension et ne s'allume pas, il peut être défectueux. Contactez le service après-vente Hager.

MODE D'EMPLOI ECP300C HAGER

Capot de bornes plombables

Tampas seláveis Tana de terminales sellables

Dimension

Dimensão Dimensión

Longueur de dénudage du câble et couple de serrage des bornes

Esquema de ligação

Etiquette de sécurité MID

Données en conformité avec 05169953, 82 «05169953, 84

CEI 62053-23 et CEI 62053-31 Caractéristiques générales Características gerais Características gen

Boltier DIN 43880 Invólucro DIN 43880 Alojamiento DIN 43880 Montage EN 60715 Montagem EN 60715 Montaje EN 60715 DIN rail 35 mm Profondeur Profundidade

Masse Caractéristiques de fonctionnement Raccordement au réseau triphasé - nombre de câbles Stockage des valeurs d'énergie et Mémoire flash interne non volatile de la configuration

Tarif pour énergie active et réactive Homologation (colon FN 50470-1, FN 50470-2)

Tension de référence (Un) phase / neutre phase / phase

Courant de référence (Iref)

Courant minimal (lmin) Courant maximal (lmax)

Courant maximal (max) Courant de démarrage (lst)

TC externe max. TC ratio Fréquence de référence (fn)

Nombre de phases / nombre de câbles

- Puissances réactives (selon CEI 62053-21)

Tension d'alimentation et puissance consommée Plage de la tension d'alimentation de fonctionnement

Puissance maximale consommée (Circuit tension)

Charge maximale (circuit courant) ⊕ Imax Type de l'entrée tension

Impédance de tension Impédance de courant

Impedance de courant Capacité de surcharge

Compteur d'énergie triphasé, mesure par TC de 1 à 6000 A

avec déclaration de conformité MID et 2 sorties impulsions (S0)

La certification MID ne concerne que l'énergie active.

Notice d'utilisation

Déclaration de conformité UE : http://hgr.io/r/ecp300c

ECP300C

Danger et avertissement

Cet appareil doit être installé uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays. Ne raccordez ou ne débranchez pas ce produit sous tension. La mise en oeuvre de l'appareil n'est autorisée que pour la destination et aux conditions présentées et explicitées dans les présentes instructions de service. Des charges non comprises dans les plages de valeurs indiquées.

pourront abimer l'appareil ainsi que les matereils électriques qui lui sont raccordés.

Principe de fonctionnement

Ce compteur d'énergie 4 quadrants à impulsions mesure l'énergie électrique active et réactive utilisée par un circuit électrique.

électrique active et reactive utilisee par un circuit électrique. Cet appareil peut gérer 2 tarifs par l'entrée binaire 230VAC. Seul le

compteur total d'énergie active peut être utilisé à des fins de facturation confere (pent à la directive relative aux instruments de measure (MP))

conformement à la directive relative aux instru - Energie active en Classe B (selon EN 50470)

- Puissance active en Classe 1 (selon CEI 62053-21 et CEI 61557-12)

- Energie reactive en Classe 2 (selon CEI 60253-23)

- Puissance réactive en Classe 2 (selon CEI 62053-21). Cet appareil est équipé d'un afficheur LCD rétroéclairé et 3 boutons

poussoirs qui permet de visualiser les énergies, V, I, PF, F, P, Q et

configurer certains paramètres. La conception et la fabrication de ce compteur sont conformes aux exigences de la norme EN 50470-2

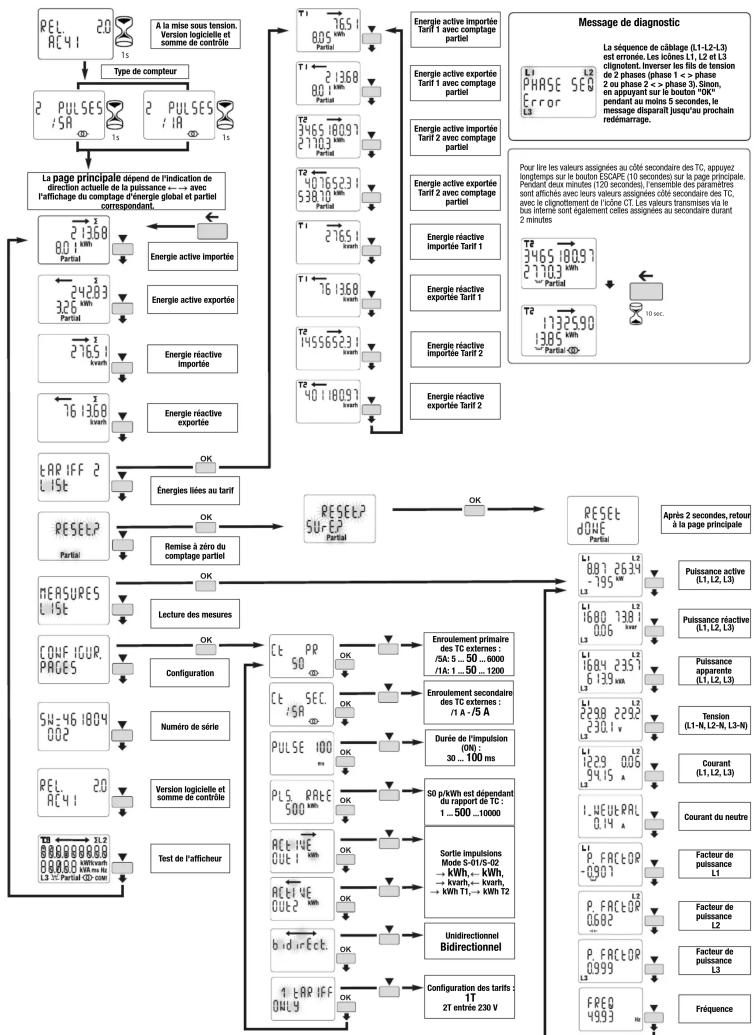

Présentation du produit

Afficheur LCD :

T8 ← → ΣL2

0000000

N N.N.K N N N.N.N

00000 kWkvarh

□ N.四.□ kVA ms Hz

L3 Partial-@com

E

5

tarifs

T9 Tarif

LO

L2 indicateur de phase

Via transformateur de

3

; 18

88.0.0.0.0.0.0

00000

BNN

Partial

Partial kWhikey

Kwirkvarn

KVA ms Hz

←

Seco

cour

Com

remise a zero impossible

Compteur partiel d'énergie, remise à

zéro possible

Unités

Energie importée (consommée →)

Symboles

Trois phases

。

Protection par double isolation (Classe II)

L

Anti-decrementation : Appareil empechant la decrementation

Commandes

OK

d'un paramètre (ou d'un chiffre d'un paramètre numérique) ou pour répondre à une question

numenique) ou pour reporlaire à une question

▼

-

principal de n'importe où ou pour revenir au chiffre

— precedent de la valeur en cours de modification

000 imp/kW

-

Nota :

Si aucun bouton n'est appuyé durant au moins 20 secondes, l'affichage

revient au menu principal et le reobeciairage s'écrit.

Hager Electro S.A.S., Boulevard d'Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com

Facteur de puissance

Convention selon CEI 62053-23
