Caractéristiques techniques	Récepteur Monacor ATS20R, fréquence de réception : 87.5 - 108 MHz, sensibilité : 10 µV, sortie audio : 1 x RCA.
Utilisation	Idéal pour la réception de stations de radio FM, compatible avec divers systèmes audio.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles, nettoyer les contacts pour éviter la corrosion.
Sécurité	Utiliser uniquement avec une alimentation compatible, éviter l'exposition à l'humidité.
Informations générales	Dimensions : 200 x 150 x 50 mm, poids : 1 kg, garantie de 2 ans.

FOIRE AUX QUESTIONS - ATS20R Monacor

Comment puis-je régler la fréquence sur le Monacor ATS20R ?

Pour régler la fréquence, utilisez le bouton de réglage sur le panneau avant du récepteur. Tournez-le dans le sens des aiguilles d'une montre ou dans le sens inverse pour augmenter ou diminuer la fréquence.

Le Monacor ATS20R ne capte pas les stations. Que faire ?

Assurez-vous que l'antenne est correctement connectée et étendue. Vérifiez également que le récepteur est bien placé dans un endroit dégagé et éloigné des interférences électromagnétiques.

Comment puis-je améliorer la qualité du son sur le Monacor ATS20R ?

Essayez d'ajuster les réglages d'égaliseur si disponibles. Assurez-vous également que les haut-parleurs sont correctement connectés et fonctionnels.

Le Monacor ATS20R s'éteint tout seul. Que faire ?

Vérifiez si le récepteur est correctement alimenté. Assurez-vous que le câble d'alimentation est en bon état et qu'il est bien branché. Si le problème persiste, envisagez de contacter le service client.

Comment effectuer une réinitialisation du Monacor ATS20R ?

Pour réinitialiser le récepteur, éteignez-le, puis appuyez et maintenez le bouton de réglage tout en le rallumant. Cela réinitialisera les paramètres par défaut.

Puis-je utiliser le Monacor ATS20R avec d'autres appareils audio ?

Oui, le Monacor ATS20R peut être connecté à d'autres appareils audio via les sorties audio disponibles, comme les prises RCA ou jack.

Où puis-je trouver le manuel d'utilisation du Monacor ATS20R ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger depuis le site officiel de Monacor dans la section support.

Comment puis-je changer la langue du menu sur le Monacor ATS20R ?

Accédez aux paramètres du menu et recherchez l'option 'Langue'. Sélectionnez la langue souhaitée à partir des options disponibles.

MODE D'EMPLOI ATS20R Monacor

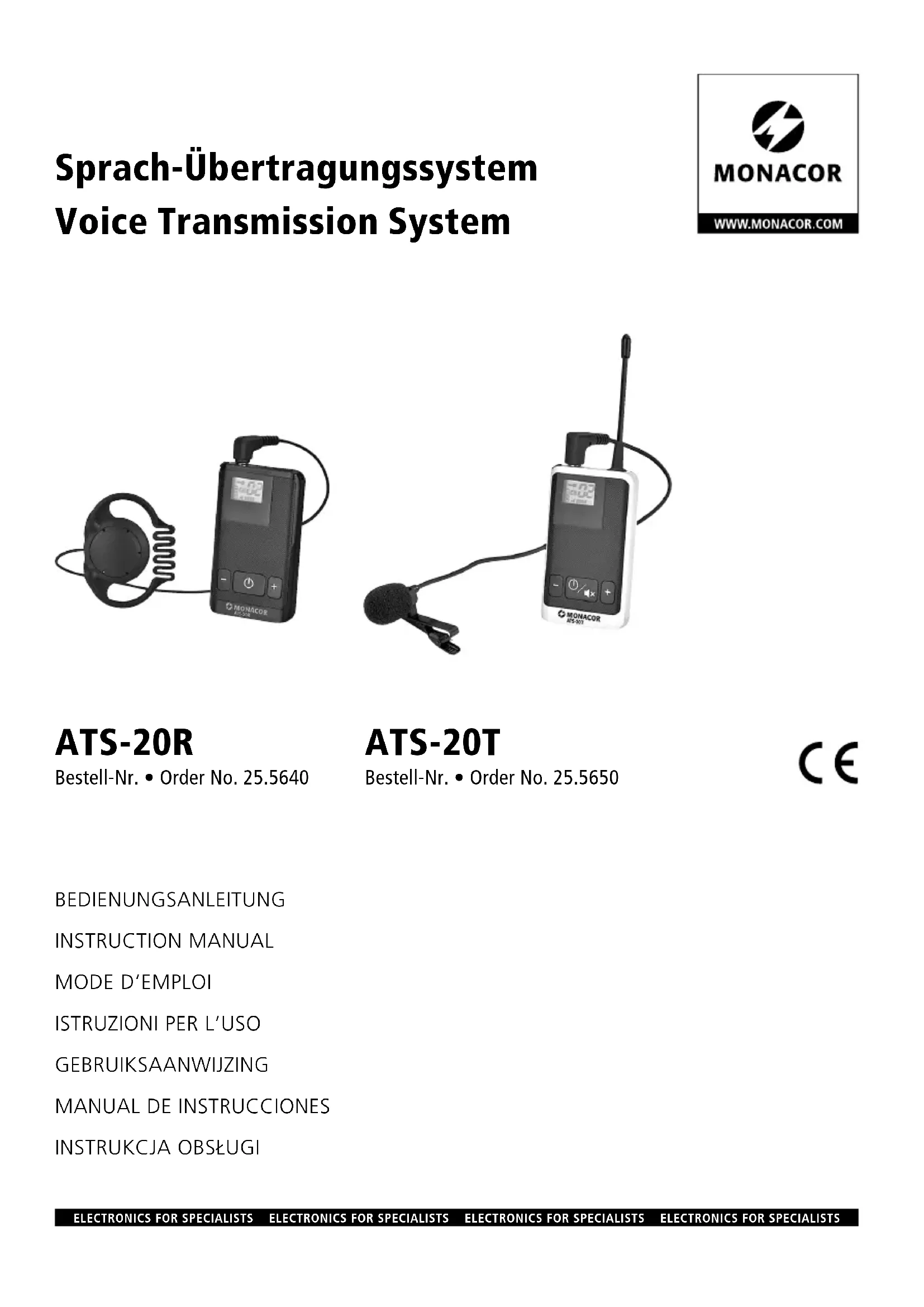

Subject to technical modification. English4 Système de transmission de la parole Cette notice s‘adresse aux utilisateurs sans connaissances techniques particulières. Veuil-lez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pou-voir vous y reporter ultérieurement. ATS-20

1 Uniquement ATS-20T : Antenne2 Prise jack 3,5 ATS-20R : Prise pour l’écouteur ATS-20T : Prise pour le micro cravate ou un appareil audio3 Affichage pour état de charge de l’accu verrouillage du canal volume réglé ( = son coupé) CH 01 … 16 : canal de transmission4 Touche pour allumer et éteindre (maintenez la touche enfoncée 2 secondes) fonction supplémentaire sur ATS-20T : pour couper le son du signal audio 5 Touches + et − : – Tant que le symbole est affiché, les touches sur le ATS-20R servent pour régler le volume de l’écouteur et sur le ATS-20T pour régler la sen-sibilité du micro.– Pour régler le canal de transmission, maintenez les deux touches enfoncées 2 secondes pour que le symbole s’éteigne et que les lettres CH clignotent. Ensuite, vous pouvez régler le canal avec la touche + ou −.6 Prise micro USB pour charger l’accu 1 Possibilités d’utilisation L’émetteur ATS-20T constitue avec un ou plusieurs récepteurs ATS-20R un système digital sans fil mobile pour la transmission de la parole, p. ex. pour des visites guidées de groupes, conférences multi-lingues ou des transmissions de commande radio. 16 canaux dans la plage 863 – 865 MHz sont dispo- nibles, 4 canaux au plus peuvent être utilisés simul-tanément sans interférences mutuelles. La portée de transmission dépend de la configuration des lieux et peut aller jusqu’à 100 m. 2 Conseils importants Les appareils répondent à toutes les directives né-cessaires de l’Union européenne et portent donc le symbole . Les appareils ne sont conçus que pour une utili-sation en intérieur. Protégez-les de tout type de projections d’eau, des éclaboussures, d’une humi-dité élevée de l’air et de la chaleur (plage de tem-pérature de fonctionnement autorisée : 0 – 40 °C). Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s’ils ne sont pas correctement branchés ou utilisés ou s’ils ne sont pas réparés par une personne habilitée ; de même, la garantie deviendrait caduque.Lorsque les appareils sont définitive-ment retirés du service, vous devez les déposer dans une usine de recyclage de proximité pour contribuer à leur élimination non polluante.CARTONS ET EMBALLAGE PAPIER À TRIER

2.1 Conformité et autorisation

Par la présente, MONACOR INTERNATIONAL déclare que le système de transmission de la parole (ATS-20R et ATS-20T) se trouve en conformité avec la direc- tive 2014 / 53 / UE. Les déclarations de conformité UE peuvent être téléchargées sur :www.monacor.comLes appareils sont autorisés pour un fonctionnement dans les pays de l‘Union européenne et les pays de l‘A.E.L.E. sans déclaration ni taxe. 3 Fonctionnement

3.1 Recharger l’accumulateur

Pour une utilisation mobile, les appareils sont équipés d’un accumulateur Lithium. Avec un accumulateur à pleine charge, le récepteur peut fonctionner pendant 20 heures environ, l’émetteur 16 heures environ.Pour des utilisations plus longues ou si le sym-bole clignote sur l’affichage (3), il faut recharger l’accumulateur. Les sacoches de transport ATS-12CB et ATS-35CB sont bien adaptées pour recharger l’ac-cumulateur, elles sont dotées d’un chargeur. Pour la charge, on peut également relier un bloc secteur avec fiche micro USB à la prise micro USB (6) ou le branchement USB d’un ordinateur via un cordon USB correspondant.Dès que le processus de charge démarre, l’émet-teur / le récepteur s’éteint, on peut cependant contrô-ler la charge via l’affichage pour l’état de charge . La durée de charge est de 6 heures environ.

3.2 Branchement du microphone ou d’un

appareil audio et de l’écouteur 1) Reliez le micro livré à la prise (2) de l’émetteur (boîtier blanc) et fixez-le via sa pince sur un vête-ment (p. ex. cravate, revers de veste).Si l’émetteur doit être utilisé pour une trans-mission sans fil de signaux audio ligne, reliez un appareil audio (lecteur CD / MP3, radio etc.) à la prise . L’appareil audio doit être relié via une fiche jack 3,5 3 pôles . L’émetteur com-mute automatiquement l’entrée de niveau micro sur niveau ligne.2) Reliez l’écouteur livré à la prise (2) du récep-teur (boîtier noir) et fixez-le à l’oreille. 4 Utilisation 1) Allumez tout d’abord uniquement le récepteur : maintenez la touche (4) enfoncée jusqu’à ce que l’affichage (3) s’allume. L’affichage clignote tant qu’aucun signal n’est reçu. Si pendant 20minutes, aucun signal n’est reçu, le récepteur s’éteint auto-matiquement pour économiser l’accumulateur.2) Sur le récepteur, réglez un canal de transmission libre. Pour ce faire, maintenez les deux touches + et − (5) enfoncées pendant 2 secondes pour que le symbole sur l’affichage s’éteigne et que seules les lettres CH et le symbole clignotent. Vous pouvez régler le canal avec la touche + ou −. Pour confirmer le réglage, appuyez sur la touche ou attendez 5 secondes : le symbole s’af-fiche à nouveau, tous les affichages clignotent.L’affichage ne doit pas s’arrêter de clignoter. S’il ne clignote plus, des interférences ou si gnaux d’autres émetteurs sont reçus. Sélectionnez alors un autre canal.3) Pour transmettre des langues ou des informations différentes, on peut faire fonctionner plusieurs sys-tèmes ATS-20 simultanément. Réglez pour chaque système individuel un autre canal de transmission. 4 transmissions de langues peuvent être effec-tuées simultanément si les canaux suivants sont réglés : 1 – 4 ou 5 – 8 ou 9 – 12 ou 13 – 16 4) Allumez l’émetteur, réglez-le sur le canal de trans-mission du récepteur. L’affichage du récepteur s’arrête de clignoter dès qu’un signal est reçu.Remarque : La distance entre l’émetteur et le ré-cepteur doit être de 20 cm au moins. Sinon, le son du récepteur est coupé, son affichage clignote.Conseil : Pour régler plusieurs récepteurs simul-tanément sur le même canal, maintenez, tout d’abord, sur l’émetteur et sur tous les récep-teurs, les touches , + et − enfoncées jusqu’à ce que les appareils soient éteints. Rallumez les appareils : tous les appareils sont réglés sur le canal00. Maintenant, et uniquement sur l’émet-teur, réglez le canal voulu, tous les récepteurs sont réglés sur le même canal.Ensuite, il est également possible de modifier le canal sur l’émetteur pendant une transmission (p. ex. en cas d’interférences) ; tous les récepteurs allumés suivent automatiquement.

5) Tant que sur l’affichage le symbole est vi-

• sible, le volume de l’écouteur peut être réglé sur le récepteur avec les touches + et −. Attention ! Ne réglez jamais le volume trop fort, des volumes élevés peuvent, à la longue, endom-mager l’audition.6) Si un micro est relié sur l’émetteur, vous pouvez régler la sensibilité du micro avec les touches + et − (en quatre niveaux de à ). Si un appareil audio est relié, un segment clignote der-rière le symbole : l’entrée est réglée, de manière fixe, sur le niveau ligne.Si l’émetteur ne commute pas automatiquement sur le niveau micro ou ligne : Pour commuter sur le niveau ligne, maintenez la touche − enfoncée pendant 5 secondes jusqu’à ce qu’un segment clignote derrière le symbole . Pour commuter sur le niveau micro, maintenez la touche + enfoncée pendant 5 secondes jusqu’à ce que l’affichage indique 4 segments au moins ( ).7) Pour couper le son de l’émetteur, appuyez briè- vement sur la touche / (4). Le symbole clignote et sert de témoin. Pour réactiver le son, appuyez une nouvelle fois sur la touche.8) Pour éteindre les appareils, maintenez, respec-tivement, la touche enfoncée jusqu’à ce que l’affichage s’éteigne. 5 Caractéristiques techniques Fréquence de transmission : . 863 – 865 MHzPuissance d’émission :
• ≤ 10 mW (EIRP) Portée : p. 100
• m env. Tension d’entrée max. : p. 50
• mV (microphone) 950 mV (appareil audio Alimentation micro : VAlimentation : p. 2
• accu Lithium-ion, 3,7 V/ 600 mADimensions sans antenne : p. 40
• × 69 × 12 mmPoids : gConfiguration de canaux CH MHz CH MHz CH MHz CH MHz 01 863,060 05 863,185 09 863,310 13 863,435 02 863,560 06 863,685 10 863,810 14 863,935 03 864,060 07 864,185 11 864,310 15 864,435 04 864,560 08 864,685 12 864,810 16 864,935 Tout droit de modification réservé. Français5 Sistema di trasmissione vocale Queste istruzioni sono rivolte a utenti senza conoscenze specifiche. Vi preghiamo di legger-le attentamente prima della messa in funzione e di conservarle per un uso futuro. ATS-20 p. 37
