TR520 - Convertisseur audio/vidéo Monacor - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TR520 Monacor au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Transformateur audio ligne 100 V |
| Marque | Monacor |
| Modèle | TR520 |
| Utilisation principale | Raccorder un haut-parleur 4 Ω à un système de sonorisation 100 V |
| Bande passante | 80 – 18 000 Hz |
| Entrée nominale | 100 V (ligne 100 V) |
| Sortie | 4 Ω (haut-parleur) |
| Puissance maximale admissible | À déterminer selon le câblage ; limitation par l'amplificateur |
| Nombre de prises de puissance | Plusieurs niveaux de puissance via fils colorés (non détaillés dans la notice) |
| Dimensions | Ø 60 mm × 30 mm |
| Poids | 350 g |
| Température ambiante admissible | 0 – 40 °C |
| Usage prévu | Intérieur uniquement, installations fixes de sonorisation |
| Protection | À l'abri de l'humidité et de la chaleur |
| Nettoyage | Chiffon sec et doux, sans produits chimiques ni eau |
| Sécurité | Tension 100 V dangereuse ; installation par personnel qualifié uniquement |
| Élimination | Recyclage en fin de vie via une filière adaptée |
| Conformité | Directives européennes, marquage €€ |
| Garantie | Garantie caduque en cas de mauvaise utilisation ou surcharge |
| Type de connecteurs | Bornier 2 pôles (haut-parleur) et 5 pôles (ligne 100 V) |

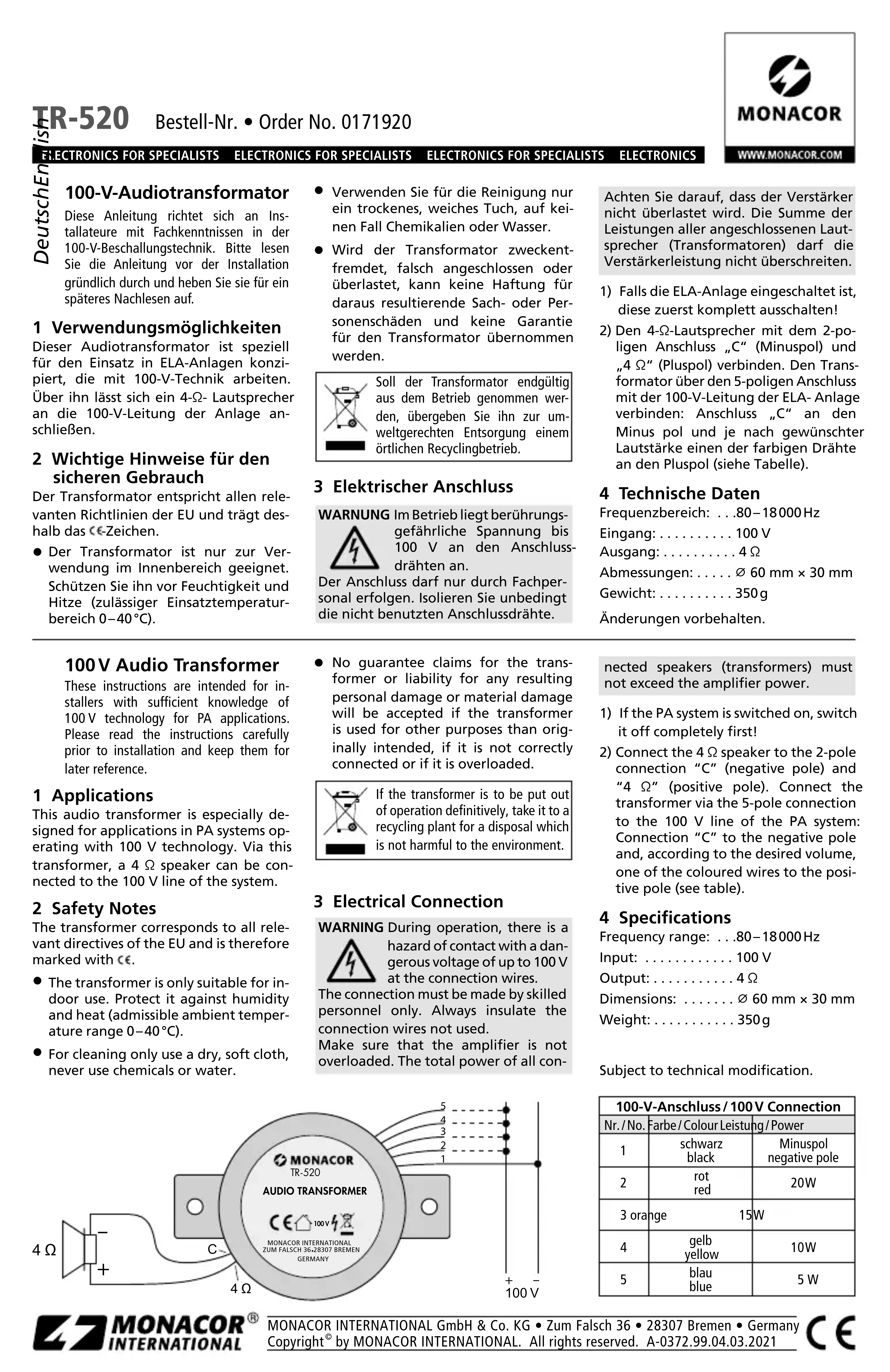

| Documentation | Notice d'utilisation disponible en PDF |
FOIRE AUX QUESTIONS - TR520 Monacor
Quel type de haut-parleur puis-je connecter au TR520 ?
Le TR520 est conçu pour un haut-parleur de 4 Ω. Utilisez un haut-parleur avec une impédance de 4 Ω pour un fonctionnement correct.
Comment brancher le transformateur sur une ligne 100 V ?
Connectez la borne 'C' (commune) au pôle négatif de la ligne 100 V, puis choisissez un fil coloré parmi les bornes 5 pôles pour le pôle positif, en fonction du volume souhaité. Reportez-vous au tableau de la notice.
Quelle est la puissance maximale supportée par le TR520 ?
La puissance maximale admissible dépend de la configuration et de l'amplificateur. Veillez à ce que la somme des puissances de tous les transformateurs ne dépasse pas la puissance de l'amplificateur 100 V.
Puis-je utiliser le TR520 en extérieur ?
Non, le TR520 est conçu uniquement pour une utilisation en intérieur. Il doit être protégé de l'humidité et de la chaleur (température ambiante 0–40 °C).
Comment nettoyer le transformateur TR520 ?
Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, de solvants ou d'eau, car ils pourraient endommager l'appareil.
Le branchement est-il dangereux ?
Oui, pendant le fonctionnement, une tension dangereuse jusqu'à 100 V est présente. Seul un personnel qualifié doit effectuer l'installation. Isolez impérativement les fils non utilisés.
Que faire si je ne trouve pas le niveau de puissance souhaité ?
Le transformateur propose plusieurs prises correspondant à différents niveaux de puissance via les fils colorés. Sélectionnez le fil adapté au volume désiré. Si aucun fil ne convient, vérifiez la compatibilité avec votre installation.
Le TR520 est-il compatible avec tous les amplificateurs 100 V ?
Oui, il est conçu pour toute installation de sonorisation 100 V standard. Assurez-vous que la puissance totale des haut-parleurs ne surcharge pas l'amplificateur.
Comment éliminer le TR520 en fin de vie ?
Déposez-le dans une usine de recyclage adaptée pour contribuer à une élimination non polluante, conformément aux réglementations locales.
La notice est-elle disponible dans d'autres langues ?
Oui, vous pouvez demander une traduction en sélectionnant votre langue sur le site et en fournissant votre adresse email. Un fichier traduit vous sera envoyé.
