Type de produit	Transformateur audio ligne 100 V
Marque	Monacor
Modèle	TR525
Utilisation	Installations de sonorisation Public Address 100 V
Bande passante	80 - 18 000 Hz
Entrée	100 V ; 2,5 W / 5 W
Sortie	4 Ω
Dimensions (L × l × H)	50 mm × 20 mm
Poids	155 g
Température ambiante admissible	0 - 40 °C
Alimentation	Via ligne 100 V (aucune alimentation propre)
Entretien et nettoyage	Chiffon sec et doux, pas de produits chimiques ni d'eau
Sécurité	Usage intérieur uniquement ; protection contre l'humidité et la chaleur
Pièces détachées et réparabilité	Non prévues ; appareil non réparable par l'utilisateur
Garantie	Annulée en cas d'utilisation non conforme ou de surcharge
Élimination	Déposer dans une usine de recyclage adaptée

FOIRE AUX QUESTIONS - TR525 Monacor

Quel est le rôle du transformateur audio TR525 ?

Le TR525 est un transformateur audio spécialement conçu pour relier un haut-parleur 4 Ω au circuit 100 V d'une installation de sonorisation Public Address.

Quelles sont les précautions de sécurité à prendre avant l'installation ?

Pendant le fonctionnement, une tension dangereuse jusqu'à 100 V est présente aux fils. Seul un personnel habilité peut effectuer le branchement. Isolez impérativement le fil non utilisé.

Comment brancher le transformateur et le haut-parleur ?

Reliez le haut-parleur 4 Ω à la connexion 2 pôles : « C » (moins) et « 4Ω » (plus). Reliez le transformateur au circuit 100 V via le branchement 3 pôles : « C » au moins, et selon le volume souhaité, « 2,5 W » ou « 5 W » au plus.

Quelle puissance maximale puis-je utiliser sur le transformateur ?

Le transformateur offre deux prises de puissance : 2,5 W et 5 W. La somme des puissances de tous les haut-parleurs connectés ne doit pas dépasser la puissance de l'amplificateur.

Le transformateur peut-il être utilisé en extérieur ?

Non, le transformateur est uniquement prévu pour une utilisation en intérieur. Protégez-le de l'humidité et de la chaleur (température ambiante admissible 0 - 40 °C).

Comment nettoyer le transformateur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ni d'eau.

Quelles sont les caractéristiques techniques principales ?

Bande passante : 80 - 18 000 Hz ; entrée 100 V (2,5 W / 5 W) ; sortie 4 Ω ; dimensions 50 mm × 20 mm ; poids 155 g.

Que faire si le transformateur est définitivement hors service ?

Déposez-le dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

Que se passe-t-il en cas de surcharge de l'amplificateur ?

Une surcharge peut endommager l'installation et annuler la garantie. Veillez à ce que la puissance totale des haut-parleurs ne dépasse pas celle de l'amplificateur.

Le transformateur est-il réparable ?

La notice ne prévoit pas de réparation par l'utilisateur. En cas de panne, contactez un professionnel ou remplacez l'appareil.

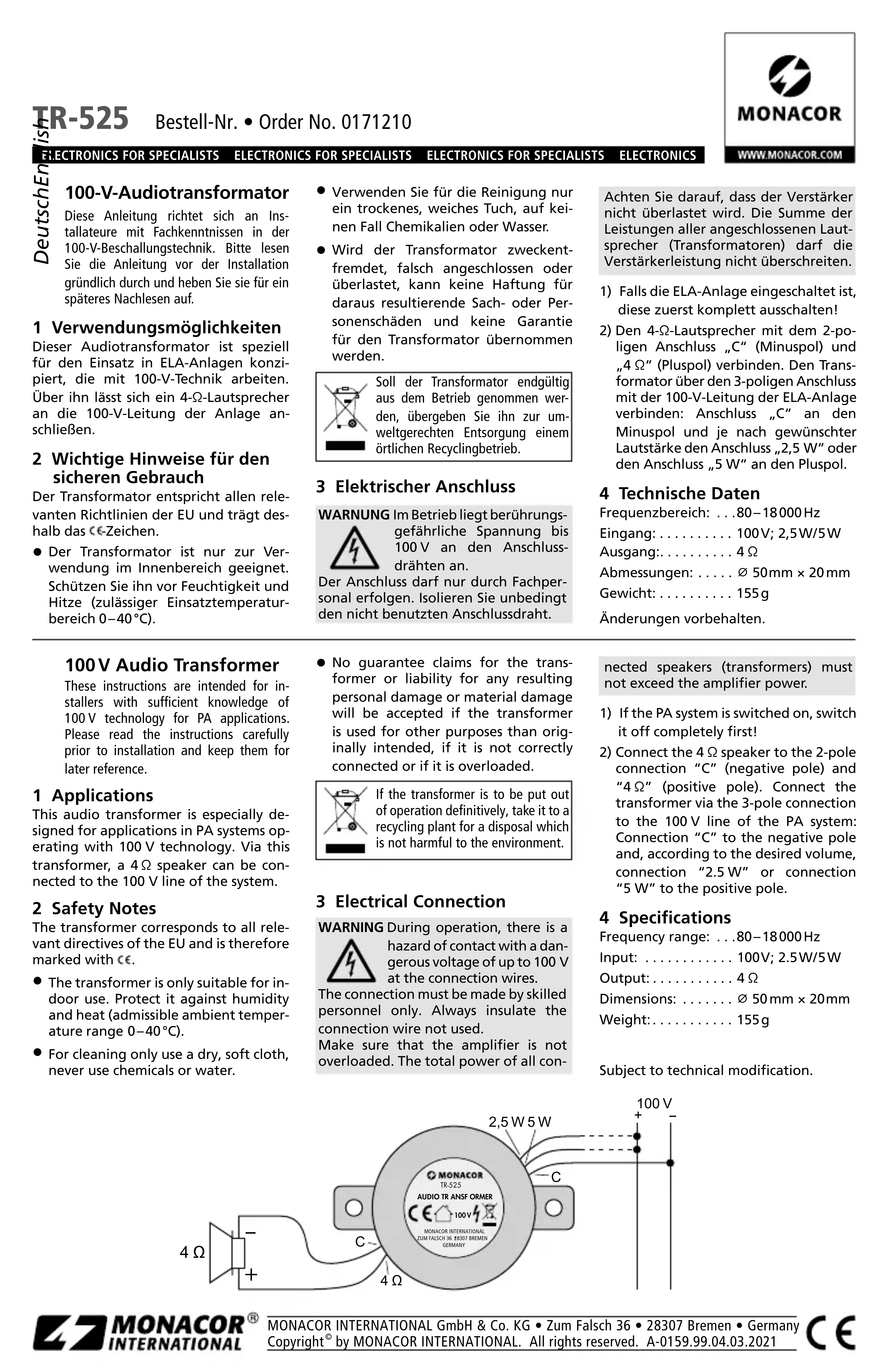

MODE D'EMPLOI TR525 Monacor

Transformateur audio 100V

Cette notice s'adresse aux installateurs possédant des connaissances suffisantes en technique de sonorisation ligne 100 V. Veuillez lore la présente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilities d'utilisation

Ce transformateur audio est spécialement concu pour une utilisation dans des installations de Public Adress fonctionnant en ligne 100 V. Via le transformateur, il est possible de relier un haut-parleur 4 au circuit 100V de I'installation.

2 Conseils d'utilisation et de sécurité

Le transformateur répond à toutes les directives nécessaires de l'Union européen et porte donc le symbole «

• Le transformateur n'est donc que pour une utilisation en interieur. Protégez-le de l'humidité et de la chaleur (température ambiente admissible 0 - 40^ ).
• Pour le nettoyage, utilisez un chiffon

sec et doux, enaucun cas de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultats si le transformateur est utilisé dans un but autre que celui pour lequel il a été concu, s'il n'est pas correctement branché ou s'il y a surcharge; en outre, la garantie deviendrait caduque.

Lorsque le transformateur est définitivement retire du service, vous nevez le déposer dans une Usine de recyclage adaptée pour contribuer à son élimination non polluante.

3 Branchement électrique

AVERTISSEMENT Pendant le fonctionnement, une tension dangereuse jusqu'à 100 V est presente aux fils de branchement.

Seul un personnel habilité peut effectuer la connexion. Isolez impérativement le fil de branchement non utilisé.

Veillez à ce que l'amplificateur ne soit pas en surcharge. La somme des puissances de tous les haut-parleurs reliés (transformateurs) ne doit pas dépasser la puissance de l'amplificateur.

1) Si l'installation Public Adress est allumée, vous doivent tout d'abord l'éteindre en totalité.
2) Reliez le haut-parleur 4 à la connexion 2 pôles «C» (pôle moins) et «4Ω» (pôle plus). Reliez le transformateur via le branchement 3 pôles au circuit 100 V de l'installation de Public Adress: branchement «C» au pôle moins et selon le volume souhaïte, branchement «2,5 W» ou branchement «5 W» au pôle plus.

4 Caracteristiques techniques

Bande passante: .80-18000Hz

Entree: 100V;2,5W/5W

Sortie: 4Ω

Dimensions: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Dimensions : 50 mm × 20 mm

Poids: 155g

Tout droit de modification réservé.
