Type de produit	Cultivateur sans fil
Marque	Sun Joe
Modèle	TJW24C
Moteur	250 W
Tension batterie	24 V CC (max)
Capacité batterie	2,0 Ah (lithium-ion)
Temps de charge	1 h 20 min
Largeur de labourage	23 mm
Lame	Lame d'acier de 15,2 cm
Régime à vide	250 tr/min
Longueur manche	72 cm – 94 cm (télescopique)
Poids net	2 kg
Alimentation	Batterie lithium-ion 24 V
Utilisation	Jardins, massifs, aération, mélange de terre
Sécurité	Bouton-poussoir de sécurité + gâchette marche/arrêt
Entretien	Nettoyage après usage, lubrification lame, vérification des fixations
Garantie	2 ans (usage résidentiel)

FOIRE AUX QUESTIONS - TJW24C Sun Joe

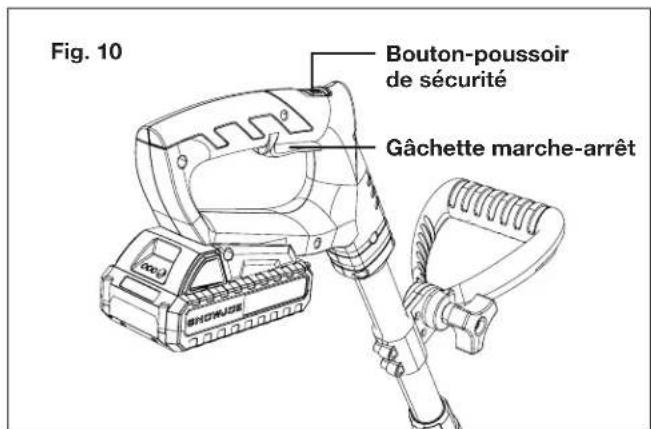

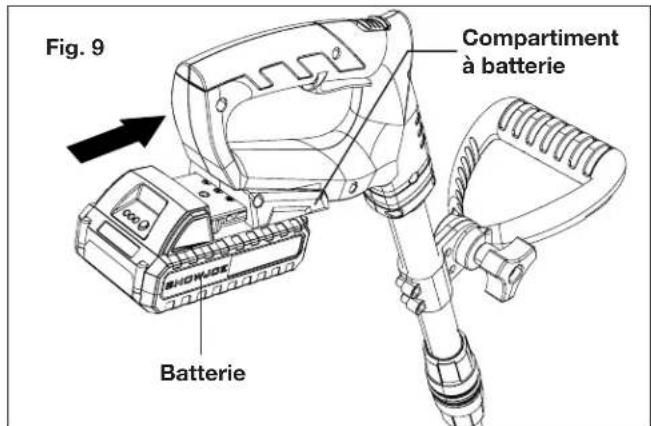

Comment démarrer le cultivateur Sun Joe TJW24C ?

Pour démarrer, insérez la batterie dans le compartiment (clic). Appuyez et maintenez le bouton-poussoir de sécurité tout en pressant la gâchette marche-arrêt. Relâchez le bouton de sécurité une fois que l'outil tourne.

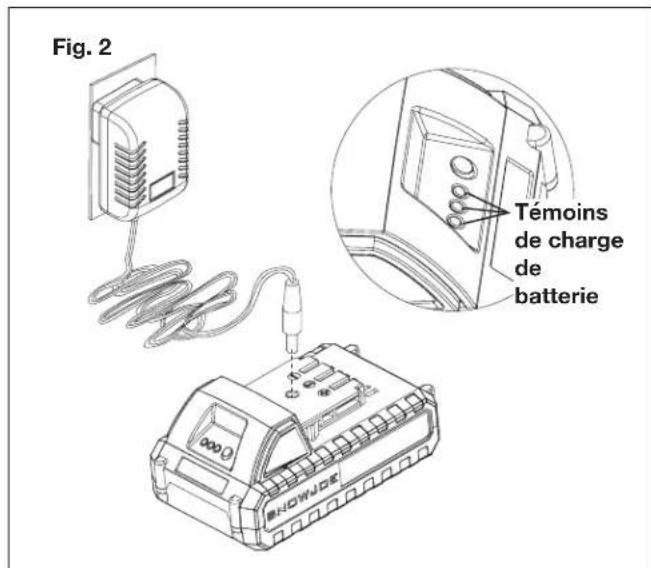

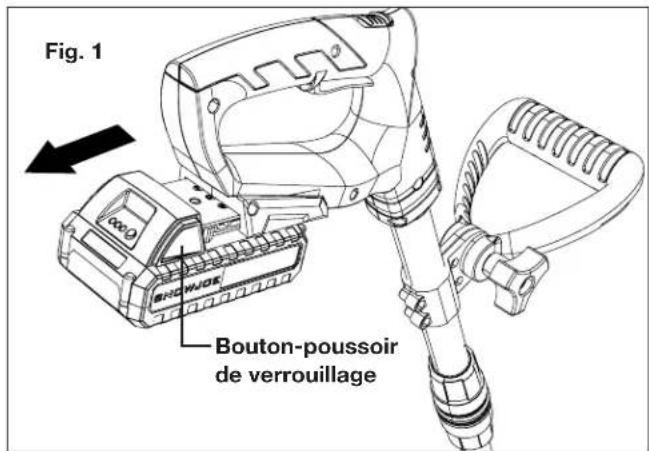

Comment charger la batterie du TJW24C ?

Retirez la batterie de l'outil. Branchez le chargeur 24VCHRG-AC sur une prise secteur (100-240 V). Connectez la fiche du chargeur à la prise de la batterie. Les témoins de charge clignotent puis s'allument fixement quand la charge est complète (environ 1h20). Débranchez d'abord le chargeur de la prise, puis de la batterie.

Quelle est la largeur de labourage du Sun Joe TJW24C ?

La largeur de labourage maximale est de 23 mm. Cela permet un travail précis dans les petits jardins et massifs.

Puis-je utiliser le cultivateur sur un sol humide ?

Il est déconseillé d'utiliser l'outil sur un sol très humide. La terre collante peut bloquer la lame et rendre l'outil dangereux. Utilisez-le par temps sec et sur un sol meuble.

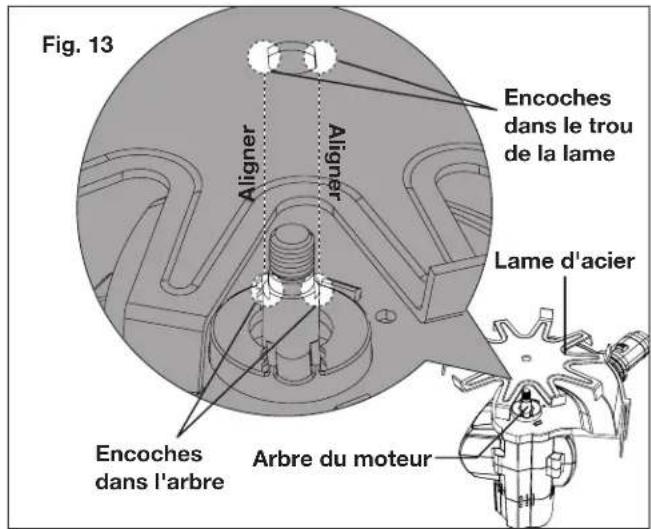

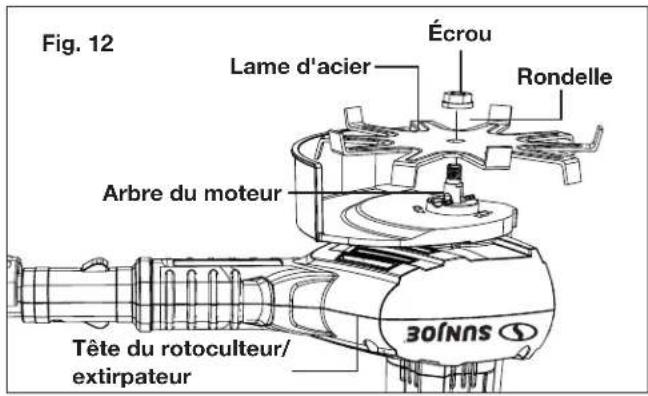

Comment remplacer la lame du TJW24C ?

Arrêtez l'outil et retirez la batterie. Avec la clé fournie, retirez l'écrou et la rondelle. Enlevez l'ancienne lame. Placez la nouvelle lame (TJW24C-BLADE) en alignant les encoches du trou avec celles de l'arbre. Remettez la rondelle et l'écrou, serrez fermement. Portez des gants de protection.

L'outil ne démarre pas, que faire ?

Vérifiez que la batterie est insérée correctement et qu'elle est chargée. Assurez-vous d'appuyer sur le bouton-poussoir de sécurité avant la gâchette. Si le problème persiste, inspectez la batterie et le chargeur. Contactez le service client Snow Joe au 1-866-SNOWJOE.

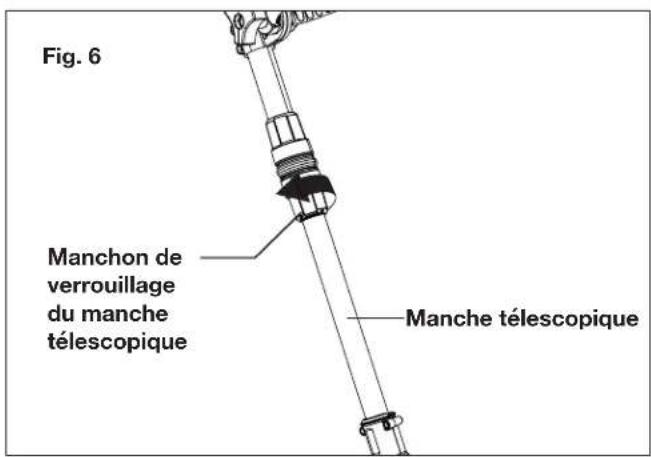

Comment régler la longueur du manche télescopique ?

Déverrouillez le manchon de verrouillage en tournant dans le sens horaire. Ajustez la longueur en faisant coulisser les tubes. Verrouillez en tournant le manchon dans le sens antihoraire. Assurez-vous que le manche est solidement fixé avant utilisation.

Quelle est l'autonomie de la batterie 2,0 Ah ?

L'autonomie varie selon l'utilisation. Avec une batterie 2,0 Ah, vous pouvez travailler environ 20 à 30 minutes en usage normal. Pour les grandes surfaces, une batterie de plus grande capacité (optionnelle) est recommandée.

Comment nettoyer le cultivateur après utilisation ?

Retirez la batterie. Utilisez une brosse ou un chiffon sec pour enlever la terre et les débris de la lame, de l'arbre et des aérations. Pulvérisez de l'huile biodégradable sur la lame. N'utilisez pas d'eau sous pression ni de produits abrasifs.

Où puis-je acheter des pièces de rechange pour le TJW24C ?

Les pièces d'origine (lame, batterie, chargeur) sont disponibles sur le site sunjoe.com ou en appelant le 1-866-SNOWJOE. Utilisez uniquement des accessoires homologués Sun Joe pour garantir la sécurité et la performance.

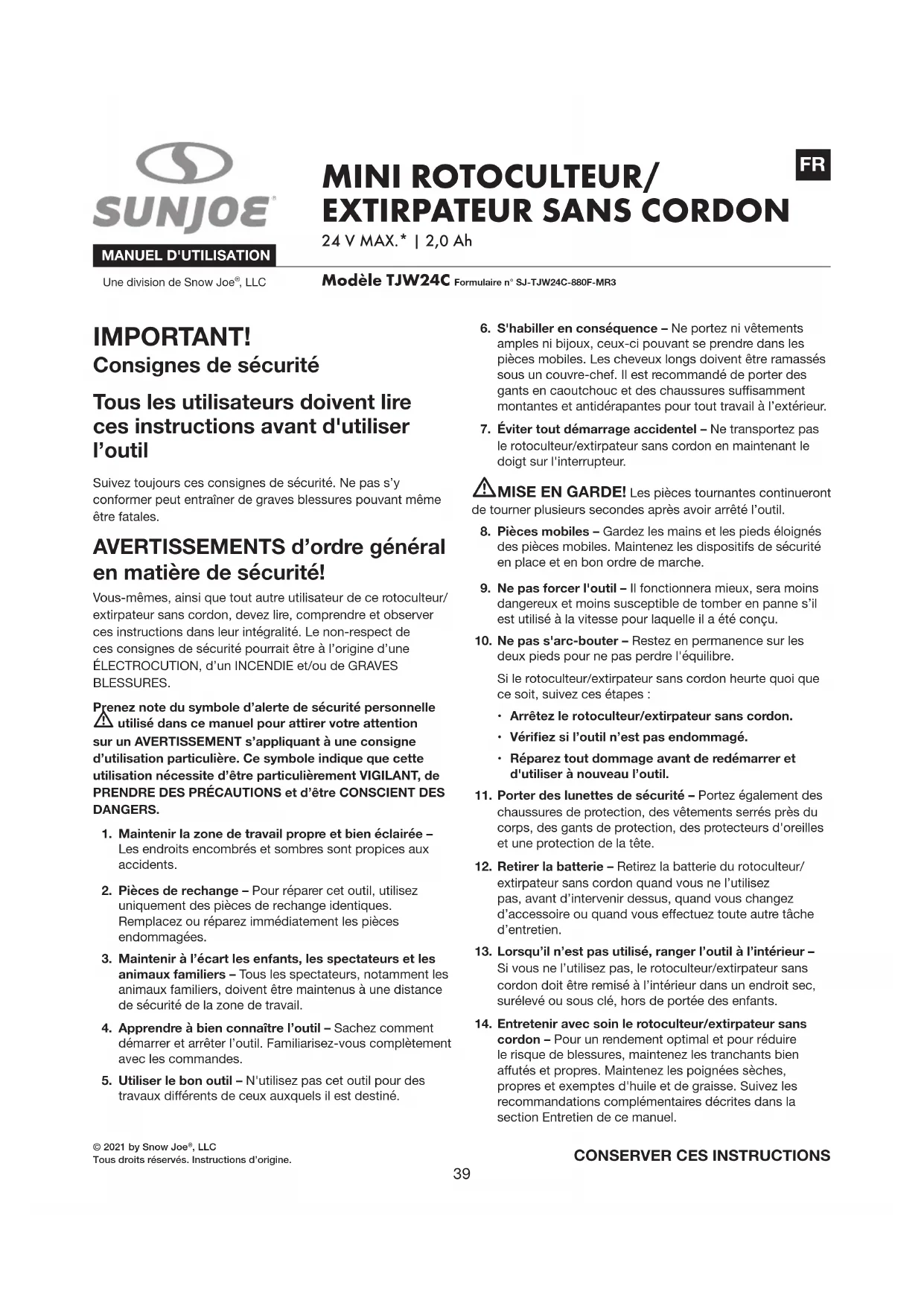

MODE D'EMPLOI TJW24C Sun Joe

Consignes de sécurité

Tous les utilisateurs doivent lire ces instructions avant d'utiliser l'outil

Suivez toujours ces consignes de sécurité. Ne pas s'y conformer peut entraîner de graves blessures pouvant même être fatales.

AVERTISSEMENTS d'ordre général en matière de sécurité!

Vous-mêmes, ainsi que tout autre utilisateur de ce rotoculteur/extirpateur sans cordon, devez lire, comprendre et observer ces instructions dans leur intégralité. Le non-respect de ces consignes de sécurité pourrait être à l'origine d'une ÉLECTROCUTION, d'un INCENDIE et/ou de GRAVES BLESSURES.

Prenez note du symbole d'alerte de sécurité personnelle utilisé dans ce manuel pour attirer votre attention sur un AVERTISSEMENT s'appliquant à une consigne d'utilisation particulière. Ce symbole indique que cette utilisation nécessite d'être particulièrement VIGILANT, de PRENDRE DES PRÉCAUTIONS et d'être CONSCIENT DES DANGERS.

1. Maintenir la zone de travail propre et bien éclairée - Les endroits encombrés et sombres sont propices aux accidents.
2. Pièces de rechange – Pour réparer cet outil, utilisez uniquement des pièces de rechange identiques. Remplacez ou réparez immédiatement les pièces endommagées.
3. Maintenir à l'écart les enfants, les spectateurs et les animaux familiers – Tous les spectateurs, notamment les animaux familiers, doivent être maintenus à une distance de sécurité de la zone de travail.
4. Apprendre à bien connaître l'outil – Sachez comment démarrer et arrêter l'outil. Familiarisez-vous complètement avec les commandes.

5. Utiliser le bon outil – N'utilisez pas cet outil pour des travaux différents de ceux auxquels il est destiné.

6. S'habiller en conséquence – Ne portez ni vêtements amples ni bijoux, ceux-ci pouvant se prendre dans les pièces mobiles. Les cheveux longs doivent être ramassés sous un couvre-chef. Il est recommandé de porter des gants en caoutchouc et des chaussures suffisamment montantes et antidérapantes pour tout travail à l'extérieur.

7. Éviter tout démarrage accidentel – Ne transportez pas le rotoculteur/extirpateur sans cordon en maintenant le doigt sur l'interrupteur.

⚠ MISE EN GARDE! Les pièces tournantes continueront de tourner plusieurs secondes après avoir arrêté l'outil.

1. Pièces mobiles – Gardez les mains et les pieds éloignés des pièces mobiles. Maintenez les dispositifs de sécurité en place et en bon ordre de marche.
2. Ne pas forcer l'outil – Il fonctionnera mieux, sera moins dangereux et moins susceptible de tomber en panne s'il est utilisé à la vitesse pour laquelle il a été conçu.
3. Ne pas s'arc-bouter – Restez en permanence sur les deux pieds pour ne pas perdre l'équilibre.

Si le rotoculteur/extirpateur sans cordon heurte quoi que ce soit, suivez ces étapes :

• Arrêtez le rotoculteur/extirpateur sans cordon.
• Vérifiez si l'outil n'est pas endommagé.

• Réparez tout dommage avant de redémarrer et d'utiliser à nouveau l'outil.

• Porter des lunettes de sécurité – Portez également des chaussures de protection, des vêtements serrés près du corps, des gants de protection, des protecteurs d'oreilles et une protection de la tête.

• Retirer la batterie – Retirez la batterie du rotoculteur/extirpateur sans cordon quand vous ne l'utilisez pas, avant d'intervenir dessus, quand vous changez d'accessoire ou quand vous effectuez toute autre tâche d'entretien.
• Lorsqu'il n'est pas utilisé, ranger l'outil à l'intérieur - Si vous ne l'utilisez pas, le rotoculteur/extirpateur sans cordon doit être remisé à l'intérieur dans un endroit sec, surélevé ou sous clé, hors de portée des enfants.

• Entretenir avec soin le rotoculteur/extirpateur sans cordon – Pour un rendement optimal et pour réduire le risque de blessures, maintenez les tranchants bien affutés et propres. Maintenez les poignées sèches, propres et exemptes d'huile et de graisse. Suivez les recommandations complémentaires décrites dans la section Entretien de ce manuel.

• Éviter les endroits dangereux – N'utilisez pas le rotoculteur/extirpateur sous la pluie ou dans les endroits humides ou mouillés. N'utilisez pas le rotoculteur/extirpateur quand il y a du gaz dans l'air, quand l'atmosphère est explosive ou à proximité de liquides inflammables ou combustibles. Le moteur de ce type d'outils produit des étincelles qui peuvent enflammer des vapeurs.

• Rester vigilant – Surveillez ce que vous faites. Faites preuve de bon sens. N'utilisez pas le rotoculteur/ extirpateur sans cordon si vous êtes fatigué, si vous avez consommé de l'alcool ou de la drogue ou si vous avez pris des médicaments.
• Vérifier s'il y a des pièces endommagées – Avant d'utiliser l'outil, inspectez-le soigneusement pour vérifier que les dispositifs de protection ou toute autre pièce ne sont pas endommagés et vous assurer qu'il fonctionne correctement pour l'utilisation à laquelle il est destiné. Vérifiez l'alignement des pièces en mouvement, l'absence de grippage des pièces en mouvement, de rupture de pièce, le montage et tout autre problème susceptible d'entraver le bon fonctionnement de l'outil. Tout dispositif de protection ou toute autre pièce endommagés doivent être réparés ou remplacés de façon appropriée. Communiquez avec le service clientèle Snow Joe® + Sun Joe® en appelant le 1-866-SNOWJOE (1-866-766-9563) pour de l'aide.

Formation

• Avant d'utiliser le rotoculteur/extirpateur sans cordon, lisez, comprenez et suivez toutes les instructions sur l'outil et dans le manuel. Familiarisez-vous bien avec les commandes et l'utilisation appropriée de cet outil. Sachez comment arrêter rapidement l'outil et débrayer rapidement les commandes.
• Les enfants ne devraient jamais être autorisés à avoir accès à cet outil. Les adultes ne devraient jamais utiliser cet outil sans avoir lu attentivement et compris ces instructions.
• Maintenez hors de la zone de travail toute personne, en particulier les enfants, et les animaux familiers.
• Faites très attention pour éviter de glisser ou de tomber.
• Pour éviter de rejeter des débris ou quoi que ce soit en direction de personnes, d'animaux familiers ou d'éléments matériels (p. ex., fenêtres, voitures, etc.), prévoyez toujours le chemin que vous allez suivre avec l'outil. Tout ce qui est rejeté peut être à l'origine de graves dommages corporels. Ne laissez personne devant un outil dont le moteur tourne.
• Lorsque vous utilisez le rotoculteur/extirpateur sans cordon, maintenez les personnes, les animaux familiers et tout ce qui l'entoure à une distance d'au moins 8 m. Arrêtez le rotoculteur/extirpateur si des personnes ou des animaux familiers sont dans la zone où des débris pourraient être rejetés par l'outil.
• Pour éviter de glisser, de tomber ou de heurter quoi que ce soit de façon inattendue, observez toujours l'état dans lequel est le sol.

Préparation

• Inspectez toujours la zone où le rotoculteur/extirpateur doit être utilisé. Retirez tout ce qui pourrait être rejeté par la lame ou faire trébucher l'utilisateur, par exemple des pierres, des bouts de bois, des fils métalliques ou tout autre corps étranger.
• Tout ce qui est rejeté par l'outil peut causer de graves blessures aux yeux et aux parties du corps non protégées. Portez toujours des lunettes de sécurité ou un masque de protection pendant l'utilisation et lors de réglages ou réparations.
• Utilisez toujours le rotoculteur/extirpateur sans cordon en portant des vêtements adéquats. Ne portez ni bijoux ni vêtements amples qui pourraient se prendre dans les pièces mobiles. Portez des chaussures antidérapantes pour ne pas glisser et perdre l'équilibre.
• Observez toutes les réglementations et lois de lutte contre le bruit.
• Inspectez le rotoculteur/extirpateur sans cordon pour vérifier qu'aucune pièce ou étiquette de sécurité n'est usée, ne manque ou n'est endommagée. Pour des instructions détaillées, veuillez consulter la section Entretien.

Utilisation

• N'utilisez pas l'outil si vous êtes sous l'emprise d'alcool ou de drogue.
• Maintenez en place et en bon ordre de marche tous les dispositifs de sécurité. N'utilisez pas l'outil si un composant manque ou est endommagé.
• Avant de labourer, assurez-vous que les commandes (démarrage/arrêt) fonctionnent correctement.
• Lorsque vous l'utilisez, tenez le rotoculteur/extirpateur sans cordon des deux mains. Assurez-vous que les poignées sont sèches.
• Tout contact avec des pièces tournantes peut entraîner la mutilation d'une main ou d'un pied. Tenez les mains et les pieds éloignés des pièces tournantes.
• N'utilisez le rotoculteur/extirpateur sans cordon que si la visibilité est bonne et le temps sec. Assurez toujours vos pas et tenez fermement les poignées. Marchez, mais ne courez pas!
• N'utilisez pas le rotoculteur/extirpateur sans cordon sur des surfaces glissantes. Assurez bien votre équilibre pendant l'utilisation de l'outil.
• Faites très attention quand vous changez de direction et quand vous utilisez l'outil sur des pentes. Maintenez les pieds et les jambes à bonne distance de l'outil. Soyez à l'affut des obstacles ou des dangers cachés.
• Ne surchargez pas la capacité de l'outil en essayant de labourer trop profondément. Une force de résistance excessive pourrait se créer.
• Pour régler ou inspecter le rotoculteur/extirpateur sans cordon, arrêtez-le et retirez la batterie avant de quitter

votre position de conduite (derrière les poignées). Patientez jusqu'à ce que la lame s'arrête complètement.

• Si le rotoculteur/extirpateur sans cordon se met à vibrer anormalement, arrêtez l'outil et inspectez-le minutieusement pour vérifier qu'il n'est pas endommagé.
• Si vous devez vous déplacer pour aller sur une nouvelle zone de travail, arrêtez l'outil. Avant de transporter l'outil, laissez la lame s'arrêter complètement.
• Si vous êtes confronté à une situation qui n'est pas traitée dans ce manuel, faites toujours preuve de prudence et de bon sens. En cas de doute ou si vous ne savez pas quoi faire, communiquez avec un revendeur Snow Joe® + Sun Joe® agréé ou appelez le service clientèle Snow Joe® + Sun Joe® au 1-866-SNOWJOE (1-866-766-9563).
• N'utilisez pas l'outil sous la pluie ou par forte humidité.
• Ne saisissez pas la lame ou les tranchants pour ramasser l'outil ou le tenir.

Fin des travaux

• Lorsque vous arrêtez de travailler ou changez de zone de travail, arrêtez toujours le rotoculteur/extirpateur sans cordon et retirez la batterie. Ne laissez jamais le moteur tourner quand l'outil est sans surveillance.
• La lame continuera de tourner pendant un bref moment après avoir coupé le moteur du rotoculteur/extirpateur sans cordon. Avant de soulever l'outil ou d'effectuer une inspection ou un entretien, patientez jusqu'à ce que la lame se soit complètement arrêtée.
• Le caisson moteur reste chaud pendant une courte période après l'arrêt de l'outil. Laissez le caisson moteur se refroidir complètement avant de le toucher ou de ranger l'outil près de matériaux combustibles.

Entretien et remisage

• Maintenez visibles les étiquettes de sécurité et d'instructions ou remplacez-les.
• Avant de nettoyer, réparer ou inspecter le rotoculteur/extirpateur, débrayez toutes les commandes, arrêtez le moteur et patientez jusqu'à ce que la lame se soit complètement arrêtée.
  • Vérifiez régulièrement ce qui suit :

i) La lame n'est pas bloquée et peut tourner librement – Toute accumulation de débris autour de la lame pourrait réduire le rendement du moteur ou l'endommager. Inspectez et nettoyez la zone autour de la lame avant chaque utilisation.

ii) Les dispositifs de sécurité fonctionnent correctement – Ne trafiquez pas les dispositifs de sécurité et ne cherchez pas à les régler.
iii) Les boulons et les vis sont correctement serrés – Inspectez visuellement le rotoculteur/extirpateur sans cordon pour vérifier qu'il n'est pas endommagé et vous assurer qu'il est en bon état de marche.

iv) Utilisez uniquement des pièces de rechange identiques – Remplacez toujours les pièces endommagées uniquement par des pièces du fabricant d'équipement d'origine. Les pièces de rechange qui ne répondent pas aux spécifications des pièces d'origine peuvent être la cause d'un rendement anormal et compromettre la sécurité.

Consignes de sécurité concernant la batterie et le chargeur

Nous avons consacré beaucoup de temps à la conception de chaque bloc-piles afin de nous assurer de vous fournir des batteries qui peuvent être utilisées sans danger, qui sont robustes et qui ont une énergie volumique élevée. Les cellules de la batterie sont dotées d'un large éventail de dispositifs de sécurité. Chaque cellule individuelle est initialement formatée et ses courbes électriques caractéristiques sont enregistrées. Ces données sont ensuite utilisées exclusivement pour pouvoir assembler les meilleurs blocs-piles possible.

Malgré toutes ces mesures de précaution, il faut toujours faire preuve de prudence lors de la manipulation de batteries. Pour utiliser sans danger les batteries, les points suivants doivent être observés en permanence. L'utilisation sans danger peut uniquement être garantie si les cellules sont intactes. Toute manipulation inappropriée d'un bloc-piles peut endommager les cellules.

IMPORTANT! Les analyses confirment que la mauvaise utilisation de batteries à haut rendement et un entretien laissant à désirer sont les principaux facteurs responsables de dommages corporels et/ou matériels.

⚠ AVERTISSEMENT! Utiliser uniquement des batteries de rechange homologuées. D'autres types de batteries peuvent endommager l'outil électrique et empêcher son bon fonctionnement, ce qui peut entraîner de graves dommages corporels.

⚠ AVERTISSEMENT! Ne pas utiliser un bloc-piles ou un outil qui est endommagé ou modifié. Les batteries endommagées ou modifiées peuvent se comporter de manière imprévisible et provoquer un incendie ou une explosion ou présenter un risque de blessure.

Ne modifiez pas l'outil ou le bloc-piles ou n'essayez pas de les réparer, sauf précisions contraires concernant leur utilisation ou leur entretien.

Faites réparer ou entretenir votre bloc-piles par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. C'est à ce prix que la sécurité du bloc-piles sera préservée.

⚠ MISE EN GARDE! Pour réduire le risque de blessure, charger le bloc-piles au lithium-ion iON+ 24V uniquement dans le chargeur au lithium-ion iON+ 24V désigné. Les autres types de chargeurs présentent des risques d'incendie et de dommages corporels et matériels. Ne brancher aucun bloc-piles sur le secteur ou l'allume-cigare d'une voiture. Le bloc-piles serait définitivement et irrémédiablement endommagé.

• Évitez les environnements dangereux : ne chargez pas le bloc-piles sous la pluie, sous la neige ou dans des endroits humides. N'utilisez pas le bloc-piles ou le chargeur quand l'atmosphère est explosive (effluents gazeux, poussière ou matières inflammables), des étincelles pouvant se produire lors de l'insertion ou la dépose du bloc-piles, ce qui pourrait provoquer un incendie.
• Chargez dans un endroit bien ventilé : ne bloquez pas les orifices de ventilation du chargeur. Dégagez le voisinage immédiat du chargeur pour qu'il soit bien ventilé. Interdisez de fumer et n'autorisez la présence d'aucune flamme nue à proximité d'un bloc-piles se chargeant. Le gaz dispersé dans l'atmosphère peut exploser.

REMARQUE : la plage de sécurité de températures pour la batterie se situe entre 5 °C et 40,5 °C. Ne chargez pas la batterie à l'extérieur quand il gèle, chargez-la à température ambiante.

- Prenez soin du cordon du chargeur : quand vous débranchez le chargeur, tirez sur la fiche dans la prise et non sur le cordon pour éviter d'endommager la fiche électrique et le cordon. Ne tirez jamais le chargeur par le cordon et ne tirez pas brusquement sur le cordon pour le retirer de la prise. Maintenez le cordon éloigné de la chaleur, de l'huile et des objets tranchants. Pendant l'utilisation du chargeur, assurez-vous que personne ne marchera sur le cordon, ne trébuchera dessus et qu'il ne pourra être ni endommagé ni soumis à des tensions ou des pressions. N'utilisez pas le chargeur si sa fiche ou son cordon est endommagé. Remplacez immédiatement tout chargeur endommagé.

- N'utilisez pas de rallonge électrique, à moins que cela soit absolument nécessaire : l'utilisation d'une rallonge électrique mal adaptée, endommagée ou mal branchée présente des risques d'incendie et d'électrocution. S'il s'avère nécessaire d'utiliser une rallonge électrique, branchez le chargeur dans une rallonge électrique de calibre 16 ou plus gros, la fiche femelle correspondant à la fiche mâle sur le chargeur. Vérifiez que la rallonge électrique est en bon état.

- Utilisez uniquement des accessoires recommandés : l'utilisation d'un accessoire non recommandé ou vendu par le fabricant du chargeur de batterie ou du bloc-piles peut provoquer un incendie, des décharges électriques ou des dommages corporels.

- Débranchez tout chargeur non utilisé : assurez-vous de retirer le bloc-piles d'un chargeur débranché.

⚠ AVERTISSEMENT! Pour réduire le risque d'électrocution, toujours débrancher le chargeur avant d'effectuer un nettoyage ou un entretien. Ne pas laisser d'eau couler dans le chargeur. Pour réduire le risque d'électrocution, utiliser un disjoncteur différentiel de fuite de terre (DDFT).

• Ne brûlez pas ou n'incinérez pas les blocs-piles : ils peuvent exploser et provoquer des dommages corporels ou matériels. Des vapeurs et des particules toxiques se dégagent des blocs-piles qui brûlent.
• N'écrasez pas, ne faites pas tomber ou n'endommagez pas le bloc-piles : n'utilisez pas le bloc-piles ou le chargeur s'il a reçu un coup brutal, s'il est tombé, s'il a été écrasé ou s'il a été endommagé d'une façon ou d'une autre (c.-à-d., percé par un clou, reçu un coup de marteau, foulé au pied, etc.).
• Ne démontez rien : un remontage mal effectué peut présenter un risque important d'électrocution, d'incendie ou d'exposition aux produits chimiques de la batterie. Si la batterie ou le chargeur est endommagé, veuillez communiquer avec un revendeur Snow Joe® + Sun Joe® agréé ou appeler le service clientèle Snow Joe® + Sun Joe® au 1-866-SNOWJOE (1-866-766-9563) pour de l'aide.
• Les produits chimiques de la batterie peuvent occasionner de graves brûlures : ne laissez jamais un bloc-piles endommagé entrer en contact avec la peau, les yeux ou la bouche. Si un bloc-piles endommagé laisse fuir des produits chimiques, utilisez des gants en caoutchouc ou en néoprène pour les éliminer sans danger. Si la peau est entrée en contact avec des fluides de batterie, lavez la zone affectée à l'eau et au savon et rincez au vinaigre. Si les yeux sont entrés en contact avec des produits chimiques de batterie, rincez immédiatement à grande eau pendant 20 minutes et consultez un médecin. Retirez les vêtements contaminés et jetez-les.
• Ne provoquez pas de court-circuit : le bloc-piles sera en court-circuit si un objet en métal relie les contacts positif et négatif du bloc-piles. Ne placez aucun bloc-piles près de tout ce qui peut provoquer un court-circuit, par exemple un trombone, une pièce de monnaie, une clé, une vis, un clou ou tout autre objet métallique. Un bloc-piles en court-circuit présente un risque d'incendie et peut blesser gravement.
• Remisez le bloc-piles et son chargeur dans un endroit frais et sec : ne rangez pas le bloc-piles ou le chargeur quand la température peut être supérieure à 40,5 °C, par exemple directement sous les rayons du soleil, à l'intérieur d'un véhicule ou dans un appentis à structure métallique pendant l'été.

Renseignements sur la batterie

1. Le bloc-piles fourni avec votre outil électrique sans cordon n'est que partiellement chargé. Le bloc-piles doit être complètement chargé avant d'utiliser l'outil pour la première fois.

2. Pour que la batterie fonctionne de manière optimale, évitez d'attendre que le bloc-piles soit presque déchargé et chargez-le fréquemment.

3. Rangez le bloc-piles dans un endroit frais, idéalement à 15 °C et chargé au moins à 40 %.

4. Les batteries au lithium-ion s'usent naturellement avec le temps. Le bloc-piles doit être remplacé au plus tard quand sa capacité chute à 80 % de sa capacité d'origine, neuf. Les cellules affaiblies dans un bloc-piles usé ne peuvent plus produire la forte intensité exigée pour que votre mini rotoculteur/extirpateur sans cordon fonctionne normalement, ce qui présente un risque pour la sécurité.

5. Ne jetez pas les blocs-piles dans un feu nu, ils pourraient exploser.

6. N'allumez pas les blocs-piles et ne les exposez pas au feu.

7. Ne déchargez pas la batterie jusqu'à ce qu'elle soit épuisée. Toute décharge jusqu'à épuisement de la batterie endommagera ses cellules. Le rangement prolongé et la non-utilisation de batteries partiellement déchargées sont les causes les plus communes de décharge de batterie jusqu'à épuisement. Arrêtez votre travail dès que vous remarquez que la puissance de la batterie chute ou dès que le système de protection électronique se déclenche. Rangez le bloc-piles uniquement s'il est à charge complète.

8. Protégez la batterie et l'outil contre les surcharges. Les surcharges donneront rapidement lieu à une surchauffe et endommageront les cellules à l'intérieur du compartiment de batterie, même si cette surchauffe n'est pas visible de l'extérieur.

9. Évitez d'endommager la batterie et de la soumettre à des chocs. Remplacez immédiatement les batteries qui sont tombées d'une hauteur supérieure à 1 m ou celles qui ont été soumises à des chocs violents, même si le compartiment du bloc-piles ne semble pas endommagé. Les cellules à l'intérieur de la batterie peuvent avoir été gravement endommagées. Dans ce cas, veuillez lire les renseignements sur l'élimination des déchets en ce qui concerne les batteries.

10. Si un bloc-piles souffre d'une surcharge ou d'une surchauffe, le coupe-circuit de protection intégré coupe le moteur de l'outil pour des raisons de sécurité.

IMPORTANT! N'appuyez plus sur l'interrupteur marche- arrêt si le coupe-circuit de protection a été activé. Ceci pourrait endommager le bloc-piles.

1. Utilisez uniquement des blocs-piles d'origine. L'utilisation d'autres batteries présente un risque d'incendie et pourrait provoquer des blessures ou une explosion.

Renseignements sur le chargeur et sur le processus de charge

1. Veuillez vérifier les données marquées sur la plaque signalétique du chargeur de batterie. Veillez à brancher le chargeur de batterie sur une source d'alimentation correspondant à la tension indiquée sur la plaque signalétique. Ne le branchez jamais sur une tension de secteur différente.

2. Protégez le chargeur de batterie et son cordon pour éviter de les endommager. Maintenez le chargeur et son cordon éloignés de la chaleur, de l'huile et des objets tranchants. Faites réparer sans délai les cordons endommagés par un technicien qualifié chez un revendeur Snow Joe® + Sun Joe® agréé ou appelez le service à la clientèle Snow Joe® + Sun Joe® au 1-866-SNOWJOE (1-866-766-9563).

3. Les fiches électriques doivent correspondre à la prise. N'apportez aucune modification, quelle qu'elle soit, à la fiche. N'utilisez pas de fiche d'adaptation avec les outils ou machines mis à la terre. Des fiches non modifiées et des prises correspondantes réduiront le risque d'électrocution.

4. Maintenez hors de portée des enfants le chargeur de batterie, le ou les blocs-piles et l'outil sans cordon.

5. N'utilisez pas le chargeur de batterie qui est fourni pour charger d'autres outils ou machines sans cordon.

6. Le bloc-piles devient chaud après une utilisation prolongée. Laissez le bloc-piles se refroidir à la température ambiante avant de l'insérer dans le chargeur pour le recharger.

7. Ne chargez pas trop la batterie. Ne dépassez pas le temps maximal de charge. Ces temps de charge ne s'appliquent qu'aux batteries déchargées. L'insertion fréquente d'un bloc-piles chargé ou partiellement chargé provoquera une surcharge et endommagera les cellules. Ne laissez pas la batterie dans le chargeur pendant plusieurs jours consécutifs.

8. N'utilisez ou ne chargez jamais une batterie si vous soupçonnez qu'il y a plus de 12 mois qu'elle a été chargée pour la dernière fois. Il est extrêmement probable que le bloc-piles soit déjà dangereusement endommagé (décharge jusqu'à épuisement complet).

9. Si vous chargez une batterie à une température inférieure à 5 °C, vous endommagez les produits chimiques des cellules, ce qui peut provoquer un incendie.

10. N'utilisez pas les batteries qui ont été exposées à la chaleur pendant leur charge, car les cellules de batterie peuvent avoir été dangereusement endommagées.

11. N'utilisez pas les batteries qui se sont bombées ou ont subi des déformations pendant le processus de charge, ni celles présentant d'autres symptômes atypiques (échappement de gaz, sifflement, fissures, etc.).

12. Ne déchargez jamais complètement un bloc-piles (le niveau maximal de décharge est de 80 %). La décharge totale du bloc-piles entraînera le vieillissement prématuré des cellules de la batterie.

Protection contre les influences environnementales

1. Portez des vêtements de travail adaptés. Portez des lunettes de sécurité.
2. Protégez votre outil sans cordon et le chargeur de batterie contre l'humidité et la pluie. L'humidité et la pluie peuvent endommager dangereusement les cellules.
3. N'utilisez pas l'outil sans cordon ou le chargeur de batterie près de vapeurs ou de liquides inflammables.
4. Utilisez le chargeur de batterie et les outils ou machines sans cordon uniquement dans un milieu sec et à une température ambiante comprise entre 5 et 40,5 °C.
5. Ne conservez pas le chargeur de batterie dans les endroits où la température est susceptible d'être supérieure à 40 °C. Ne laissez surtout pas le chargeur de batterie dans une voiture qui stationne au soleil.
6. Protégez les batteries contre les surcharges. Les surcharges et l'exposition directe aux rayons du soleil entraînent une surchauffe des cellules et les endommagent. Ne chargez ou n'utilisez jamais de batteries qui ont surchauffé : au besoin, remplacez-les immédiatement.
7. Rangez le chargeur et votre outil sans cordon uniquement dans un endroit sec où la température ambiante est comprise entre 4,5 et 40,5 °C. Rangez votre bloc-piles au lithium-ion dans un endroit frais et sec à une température comprise entre 10 et 20 °C. Protégez le bloc-piles, le chargeur et l'outil sans cordon contre l'humidité et les rayons du soleil. Rangez uniquement les batteries à charge complète (chargées au minimum à 40 %).
8. Empêchez le bloc-piles au lithium-ion de geler. Les blocspiles qui ont été stockés à des températures inférieures à 0 °C pendant plus de 60 minutes doivent être jetés.
9. Quand vous manipulez une batterie, prenez garde aux décharges électrostatiques. Les décharges électrostatiques peuvent endommager le système de protection électronique et les cellules de batterie. Évitez les décharges électrostatiques et ne touchez jamais les pôles de batterie.

Symboles de sécurité

Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur cet outil. Avant d'essayer de procéder à son assemblage et de l'utiliser, lisez, comprenez et suivez toutes les instructions sur cet outil.

Symboles	SymbolesDescriptions Descriptions
	LIRE LE OU LES MANUELS D'UTILISATION – Lire, comprendre et suivre toutes les instructions du ou des manuels avant d'essayer d'assembler et d'utiliser l'outil.		Se protéger les yeux, les voies respiratoires et les oreilles (p. ex., en portant des lunettes de sécurité, un masque protecteur contre la poussière et des protecteurs antibruits).
	ALERTE DE SÉCURITÉ – Indique une précaution, un avertissement ou un danger.		AVERTISSEMENT! Ne pas utiliser l'outil sous la pluie où par forte humidité.
	Attention à tout ce qui peut être rejeté par l'outil. Maintenir les spectateurs à bonne distance de la zone de travail.		AVERTISSEMENT! Les pièces tournantes peuvent blesser gravement. Avant de transporter l'outil ou de l'inspecter, de le nettoyer ou d'effectuer un entretien, quel qu'il soit, s'assurer que la lame est complètement arrêtée.
	Travailler en travers de la pente, jamais en montant ou en descendant.		Inspector la zone de travail avant utilisation de l'outil et retirer tout ce qui peut être rejeté par l'outil. Si un objet caché est découvert pendant l'utilisation de l'outil, l'arrêter et retirer l'objet.
	Pour la protection des mains, porter des gants de sécurité lors de l'utilisation de l'outil.		Porter en permanence des chaussures de sécurité pour protéger les pieds contre toute chute d'objet accidentelle.
	La pièce tournante continuera de tourner plusieurs secondes après avoir arrêté l'outil.		Utilisation uniquement à l'intérieur. Utiliser uniquement le chargeur de batterie à l'intérieur.

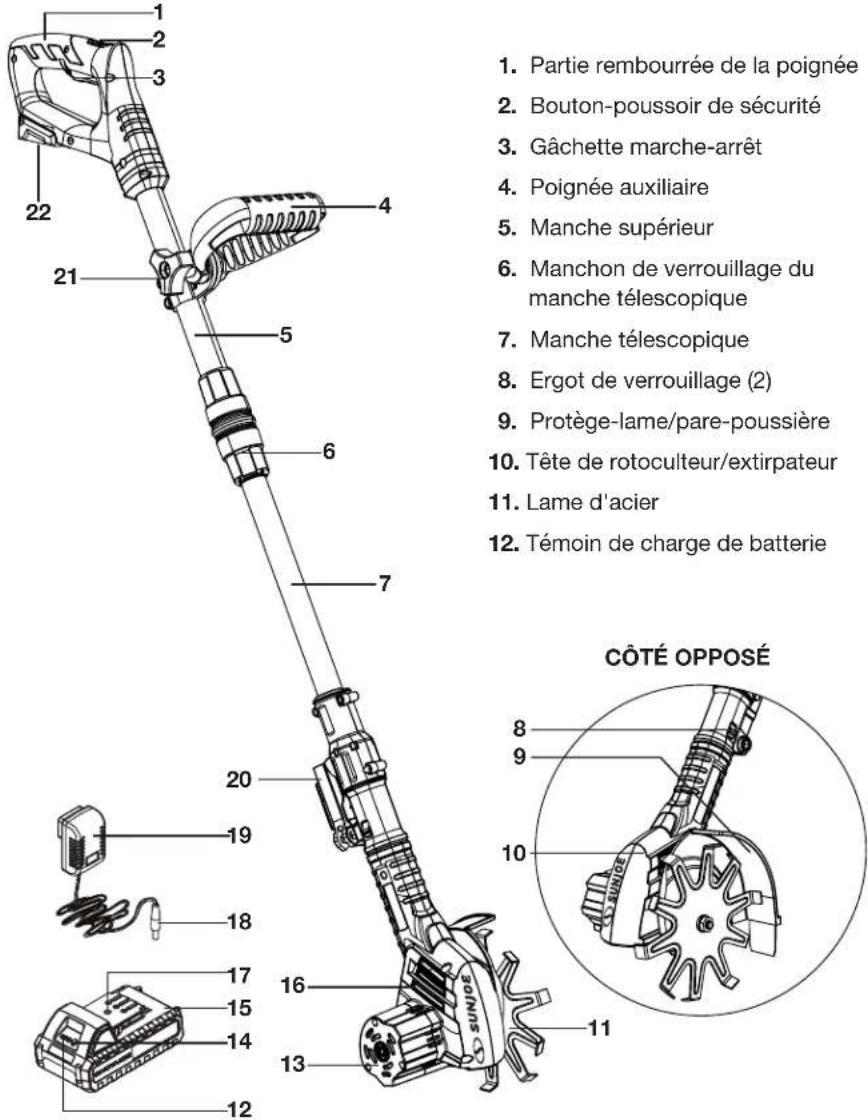

Apprenez à mieux connaître votre rotoculteur/extirpateur sans cordon.

Lisez attentivement le manuel de l'utilisateur et les consignes de sécurité avant d'utiliser le rotoculteur/extirpateur sans cordon. Pour vous familiariser avec l'emplacement des différents réglages et commandes, comparez l'illustration ci-dessous avec votre rotoculteur/extirpateur sans cordon. Conservez ce manuel pour pouvoir le consulter dans le futur.

1. Partie rembourrée de la poignée 2. Bouton-poussoir de sécurité 3. Gâchette marche-arrêt 4. Poignée auxiliaire 5. Manche supérieur 6. Manchon de verrouillage du manche télescopique 7. Manche télescopique 8. Ergot de verrouillage (2) 9. Protège-lame/pare-poussière 10. Tête de rotoculteur/extirpateur 11. Lame d'acier 12. Témoin de charge de batterie CÔTÉ OPPOSÉ

1. Partie rembourrée de la poignée
2. Bouton-poussoir de sécurité
3. Gâchette marche-arrêt
4. Poignée auxiliaire
5. Manche supérieur
6. Manchon de verrouillage du manche télescopique
7. Manche télescopique
8. Ergot de verrouillage (2)
9. Protège-lame/pare-poussière
10. Tête de rotoculteur/extirpateur
11. Lame d'acier

12. Témoin de charge de batterie

13. Moteur

14. Bouton-poussoir pour témoins de charge de batterie
15. Batterie au lithium-ion iON+ 24V (24VBAT-LTE)
16. Ouvertures d'aération
17. Prise de chargeur
18. Fiche de chargeur
19. Chargeur au lithium-ion iON+ 24V (24VCHRG-AC
20. Patte de verrouillage de tête de rotoculteur/extirpateur
21. Bouton de poignée
22. Compartiment à batterie

Données techniques

Moteur 250 W

Tension max. de la batterie* 24 VCC

Capacité de la batterie 2,0 Ah

Entrée du chargeur....100 - 240 VCA

50 - 60 Hz, 50 W

Sortie du chargeur....25,2 VCC === 1 400 mA

Temps max. de charge 1 h 20 min

Largeur de labourage max. 23 mm

Lame....Lame de labourage en acier de 15,2 cm

Régime à vide.... 250 tr/min

Longueur du manche télescopique.... 72 cm - 94 cm

Poids net 2 kg

Déballage

Contenu de la caisse

• Tête de rotoculteur/extirpateur
- Ensemble manche de rotoculteur/extirpateur
• Clé
• Batterie au lithium-ion iON+ 24V
- Chargeur au lithium-ion iON+ 24V
• Manuel et carte d'enregistrement

1. Retirez soigneusement le rotoculteur/extirpateur sans cordon de la caisse et inspectez-le pour vérifier que tous les éléments énumérés ci-dessus sont fournis.

2. Inspectez soigneusement le contenu pour vous assurer qu'aucun élément ne s'est cassé ou n'a été endommagé pendant le transport. Si vous constatez que des pièces manquent ou sont endommagées, NE PAS retourner la caisse au magasin. Veuillez appeler le service clientèle Snow Joe ^® + Sun Joe ^® au 1-866-SNOWJOE (1-866-766-9563).

REMARQUE : ne jetez pas la caisse d'expédition et l'emballage tant que vous n'êtes pas prêt à utiliser le rotoculteur/extirpateur sans cordon. L'emballage est fabriqué dans des matériaux recyclables. Éliminez ces matériaux de façon appropriée et conformément à la réglementation ou conservez l'emballage pour le remisage de longue durée de l'outil.

IMPORTANT! Le matériel et l'emballage ne sont pas des jouets. Ne laissez pas les enfants jouer avec les sacs en plastique, les feuilles métalliques ou les petites pièces. Ces éléments peuvent être avalés et risquent de provoquer une suffocation!

Utilisation du bloc-piles

L'outil est alimenté par une batterie au lithium-ion. Le bloc-piles est entièrement scellé et sans entretien.

Indicateur de charge de batterie

Le bloc-piles est équipé d'un bouton-poussoir pour vérifier le niveau de charge. Appuyez simplement sur le bouton-poussoir pour lire le niveau de charge de la batterie à l'aide des témoins indicateurs de charge :

• Les témoins indicateurs de charge sont tous les trois allumés : le niveau de charge de batterie est élevé.
• Deux témoins indicateurs de charge sont allumés : le niveau de charge de batterie diminue. Arrêtez votre travail dès que possible.
• Un témoin indicateur de charge est allumé : la batterie est épuisée. Arrêtez IMMÉDIATEMENT votre travail et chargez la batterie. Sinon, la durée de vie de la batterie sera considérablement raccourcie.

	Indications de chargeTémoins
	Bouton de niveau de charge
	La batterie est à 30 % de sa capacité et nécessite d'être chargée
	La batterie est à 60 % de sa capacité et nécessite d'être chargée bientôt
	La batterie est à charge complète

REMARQUE : si le bouton de niveau de charge ne semble pas fonctionner, insérez le chargeur et chargez au besoin.

REMARQUE : immédiatement après avoir utilisé le bloc-piles, le bouton de niveau de charge peut afficher une charge plus faible que si la vérification avait eu lieu quelques minutes plus tard. Les cellules de la batterie « récupèrent » une partie de leur charge après une période de repos.

Utilisation du chargeur

⚠ AVERTISSEMENT! Chargez uniquement des blocs-piles au lithium-ion iON+ 24V dans les chargeurs au lithium-ion iON+ 24V compatibles. Les autres types de batteries peuvent causer des dommages corporels et matériels.

Pour réduire le risque d'électrocution, ne laissez pas d'eau couler dans la fiche du chargeur CA/CC.

Quand charger la batterie au lithium-ion iON+ 24VBAT-LTE

REMARQUE : les blocs-piles au lithium-ion iON+ 24VBAT-LTE ne présentent pas « d'effet mémoire » quand ils sont chargés après une simple décharge partielle. C'est pourquoi il n'est pas nécessaire d'épuiser le bloc-piles avant d'insérer la fiche du chargeur.

• Utilisez les témoins indicateurs de batterie pour déterminer quand charger votre bloc-piles au lithium-ion iON+24VBAT-LTE.
• Vous pouvez « compléter » la charge du bloc-piles avant de démarrer un gros travail ou après une longue journée d'utilisation.

Comment charger la batterie

1. Pour retirer le bloc-piles de son compartiment, appuyez sur le bouton-poussoir de verrouillage sur la batterie (Fig. 1).

Fig. 1 Bouton-poussoir de verrouillage

1. Vérifiez que la tension de secteur est la même que celle marquée sur la plaque signalétique du chargeur de batterie. Branchez l'adaptateur de charge dans une prise de secteur appropriée. Pour commencer à charger, branchez la fiche du chargeur dans la prise de charge de la batterie (Fig. 2).

Fig. 2 Témoins de charge de batterie

1. Il faut environ 1 heure et 20 minutes pour recharger la batterie. Les témoins indicateurs de batterie scintilleront et s'allumeront un par un pendant le processus de charge. Débranchez immédiatement le chargeur quand les trois témoins indicateurs sont allumés.

⚠ MISE EN GARDE! RISQUE D'INCENDIE. S'assurer de débrancher d'abord le chargeur de la prise, puis débrancher le chargeur de la batterie.

Assemblage

⚠ AVERTISSEMENT! Ne pas insérer la batterie tant que l'assemblage n'est pas terminé Ne pas tenir compte de cet avertissement peut entraîner un démarrage accidentel et de graves blessures.

⚠ AVERTISSEMENT! Pour éviter de se blesser gravement, avant d'inspecter, de nettoyer ou d'intervenir sur l'outil, s'assurer que la batterie est retirée et que la lame est complètement arrêtée.

⚠ AVERTISSEMENT! L'outil doit être complètement assemblé avant de pouvoir l'utiliser. Ne pas utiliser un outil qui n'est que partiellement assemblé ou assemblé avec des pièces endommagées.

Pour assembler facilement l'outil, suivez pas à pas les instructions d'assemblage et utilisez les illustrations fournies comme aide visuelle.

Assemblage et insertion de la tête

1. La patte de verrouillage de la tête du rotoculteur/extirpateur étant ouverte, insérez la tête dans l'extrémité de l'ensemble manche jusqu'à ce qu'elle se mette en place en s'encliquetant (Fig. 3).

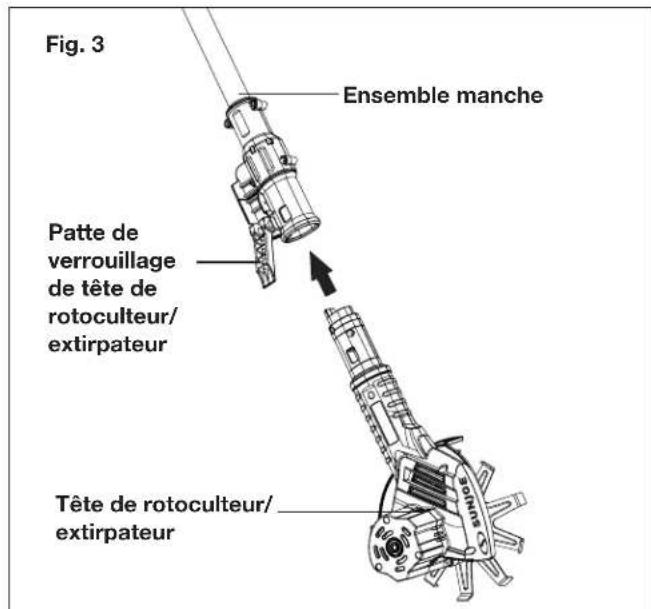

Fig. 3 Ensemble manche Patte de verrouillage de tête de rotoculteur/ extirpateur Tête de rotoculteur/ extirpateur

1. Fermez la patte de verrouillage de la tête du rotoculteur/ extirpateur pour verrouiller la tête une fois en place (Fig. 4).

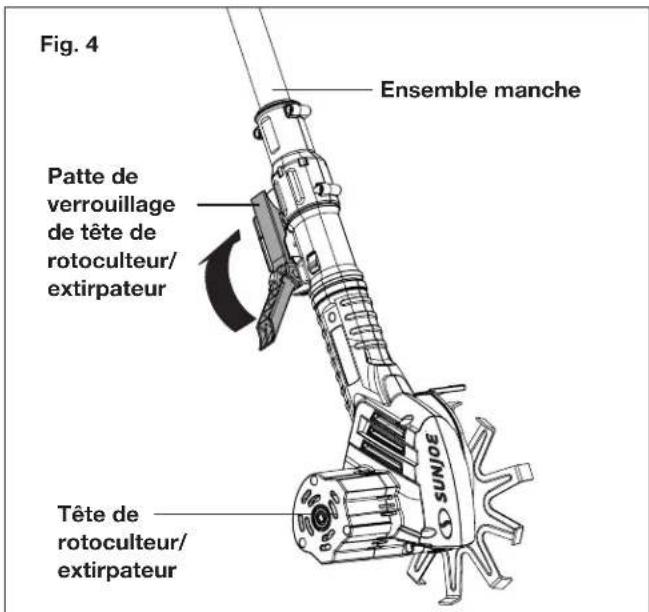

Fig. 4 Ensemble manche Patte de verrouillage de tête de rotoculteur/ extirpateur Tête de rotoculteur/ extirpateur

⚠ AVERTISSEMENT! Avant d'utiliser le rotoculteur/extirpateur sans cordon, s'assurer que les écrous, les vis et les dispositifs de verrouillage sont serrés de façon appropriée.

1. Pour retirer la tête du rotoculteur/extirpateur de l'ensemble manche, ouvrez la patte de verrouillage de la tête du rotoculteur/extirpateur, puis enfoncez les ergots de chaque côté et, en même temps, tirez la tête du rotoculteur/extirpateur pour la dégager de l'ensemble manche (Fig. 5).

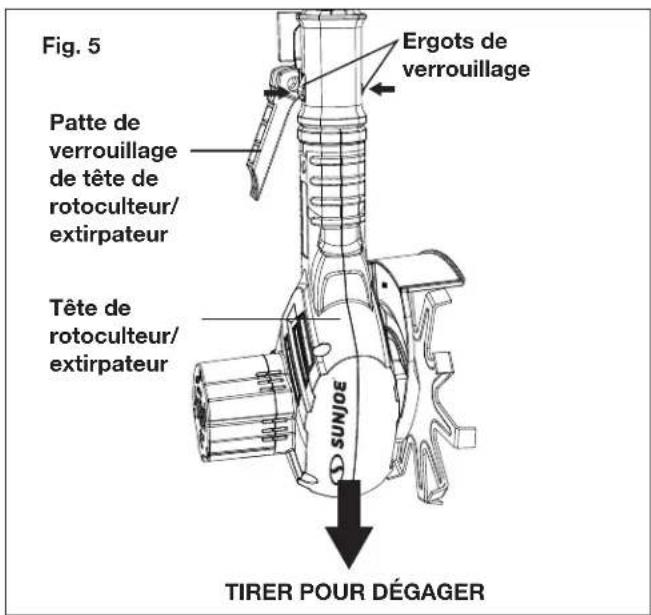

Fig. 5 Ergots de verrouillage Patte de verrouillage de tête de rotoculteur/ extirpateur Tête de rotoculteur/ extirpateur TIRER POUR DÉGAGER

Utilisation

Utilisation prévue

Le mini rotoculteur/extirpateur sans cordon TJW24C est conçu pour les jardins et massifs de fleurs de petite taille;

il aère efficacement la terre et la retourne. Il peut être également utilisé pour mélanger de la terre non labourée avec des engrais, de la tourbe ou du compost. Cet outil ne peut pas être utilisé pour labourer les sols extrêmement secs ou humides.

L'utilisation de cet outil sous la pluie ou par forte humidité est absolument déconseillée.

Pour des raisons de sécurité, il est essentiel de lire en entier le manuel d'instructions avant la première utilisation et d'observer toutes les instructions contenues dans ce manuel.

Cet outil est uniquement destiné à une utilisation privée et domestique. Il n'est pas destiné à une utilisation commerciale, quelle qu'elle soit. Il ne doit pas être utilisé à des fins autres que celles décrites ici.

Réglage du manche télescopique

⚠ AVERTISSEMENT! Avant de procéder à un réglage, quel qu'il soit, toujours mettre l'interrupteur sur la position d'arrêt et retirer la batterie.

Cet outil est équipé d'un manche télescopique qui peut se régler. Pour régler le manche, suivez les instructions ci-dessous.

1. Déverrouillez le manche télescopique en tournant le manchon de verrouillage télescopique dans le sens des aiguilles d'une montre. Déployez le manche à la longueur voulue (Fig. 6).

REMARQUE : poussez les éléments du manche en les rapprochant l'un de l'autre pour raccourcir le manche, ou tirez-les en les éloignant l'un de l'autre pour rallonger le manche. Déployez uniquement le manche à la longueur minimale nécessaire pour atteindre le sol.

Fig. 6 Manchon de verrouillage du manche télescopique Manche télescopique

1. Verrouillez le manche télescopique à la longueur voulue en tournant le manchon dans le sens contraire des aiguilles d'une montre et assurez-vous que le manche est solidement attaché.

⚠ AVERTISSEMENT! Toujours s'assurer que le manche télescopique est attaché et verrouillé. Ne pas essayer d'utiliser l'outil quand le manche est déverrouillé.

Réglage de la poignée auxiliaire

⚠ AVERTISSEMENT! Avant de procéder à un réglage, quel qu'il soit, toujours mettre l'interrupteur sur la position d'arrêt et retirer la batterie.

REMARQUE : pour un confort optimal et un contrôle précis, réglez la poignée auxiliaire à votre hauteur. Les utilisateurs de petite taille peuvent régler la poignée auxiliaire à la position inférieure (éloignée du corps). Les utilisateurs de grande taille peuvent régler la poignée auxiliaire à la position supérieure (rapprochée du corps). Assurez-vous d'avoir le bras tendu quand vous utilisez l'outil.

1. Desserrez la poignée auxiliaire en tournant le bouton de poignée dans le sens contraire des aiguilles d'une montre (Fig. 7).

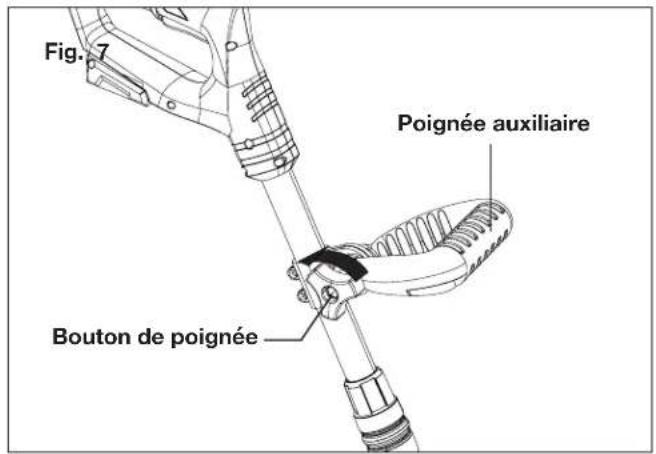

Fig. 7 Poignée auxiliaire Bouton de poignée

1. Réglez la poignée auxiliaire jusqu'à ce que vous obteniez une position de travail confortable (Fig. 8).

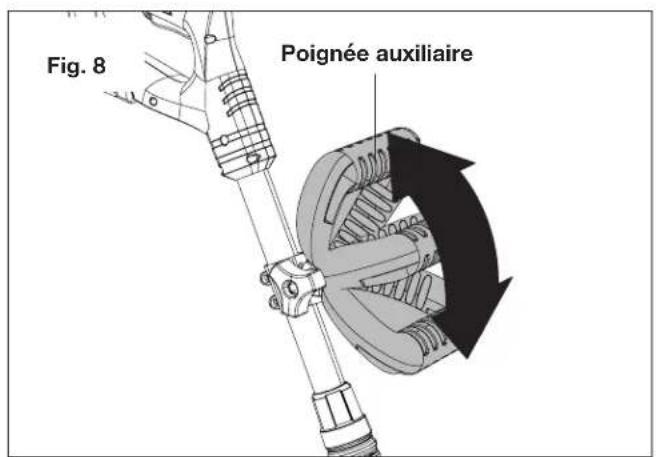

Fig. 8 Poignée auxiliaire

1. Tournez le bouton de poignée dans le sens contraire pour verrouiller en place la poignée auxiliaire.

Démarrage et arrêt

⚠ AVERTISSEMENT! La lame rotative peut blesser gravement. La lame continuera à tourner pendant quelques secondes après l'arrêt de l'outil. Ne pas toucher la lame rotative. Tout contact avec des composants chauds (c.-à-d., le caisson moteur, la boîte d'engrenages, etc.) sur l'outil peut être à l'origine de brûlures. Laisser l'outil se refroidir avant de le manipuler.

1. Insérez la batterie dans le compartiment à batterie jusqu'à ce qu'elle se mette en place en s'encliquetant (Fig. 9).

Fig. 9 Compartment à batterie Batterie SHOHADE

1. Pour démarrer l'outil, appuyez sur le bouton-poussoir de sécurité en le maintenant enfoncé tout en pressant la gâchette marche-arrêt. Une fois que l'outil a démarré, vous pouvez relâcher le bouton-poussoir de sécurité (Fig. 10).

Fig. 10 Bouton-poussoir de sécurité Gâchette marche-arrêt

1. Pour arrêter l'outil, relâchez la gâchette marche-arrêt (Fig. 10).

Conseils d'utilisation

• Avant chaque utilisation, inspectez l'outil, la batterie et tous les autres accessoires pour vérifier qu'ils ne sont pas endommagés. N'utilisez pas l'outil s'il est endommagé ou présente des signes d'usure.
• Faites une double inspection des accessoires pour vérifier qu'ils sont correctement attachés.
• Tenez toujours l'outil par les poignées. Pour assurer une bonne prise en main, maintenez les poignées sèches.
• Assurez-vous que les ouvertures d'aération ne sont pas bouchées. Au besoin, nettoyez-les à l'aide d'une brosse souple. Les ouvertures d'aération bouchées peuvent faire surchauffer l'outil et l'endommager.
• Arrêtez immédiatement l'outil si vous êtes dérangé en plein travail par des personnes pénétrant dans la zone de travail. Avant de détourner votre attention, laissez l'outil s'arrêter complètement.
• Ne vous forcez pas vous-même. Prenez des pauses régulières pour être certain de pouvoir vous concentrer sur la tâche en cours et d'avoir le contrôle total de l'outil.

⚠ AVERTISSEMENT! Dans certaines régions, les réglementations définissent les limites d'utilisation des outils de ce type, notamment les heures et les jours où leur utilisation est autorisée. Informez-vous de façon précise auprès de la communauté dans laquelle vous vivez et observez ces réglementations pour préserver le calme du voisinage et éviter de commettre des infractions.

Labourage

• Assurez-vous que la zone de travail est débarrassée des pierres, des bouts de bois, des fils métalliques et de tout ce qui jonche le sol et qui pourrait endommager l'outil ou son moteur.
• Ne labourez pas les sols très humides dans la mesure où la terre a tendance à coller sur l'outil de travail en empêchant la lame de tourner correctement : ce qui pourrait vous faire glisser et tomber.
• Tenez toujours fermement l'outil. Pour mieux vous guider, exercez une légère pression sur les poignées.

⚠ AVERTISSEMENT! Ne pas placer les mains, les pieds, toute autre partie du corps ou les vêtements près de la lame rotative ou de toute autre pièce mobile. La lame commence à tourner vers l'avant une fois que la gâchette marche-arrêt est pressée. La lame continue de tourner jusqu'à ce que la gâchette marche-arrêt est relâchée. Tout contact avec la lame rotative peut être à l'origine de graves blessures.

• N'essayez pas de labourer trop profondément ou de forcer l'outil dans un sol extrêmement dur ou résistant.
• Faites avancer l'outil dans la terre à une allure normale en suivant une ligne aussi droite que possible.

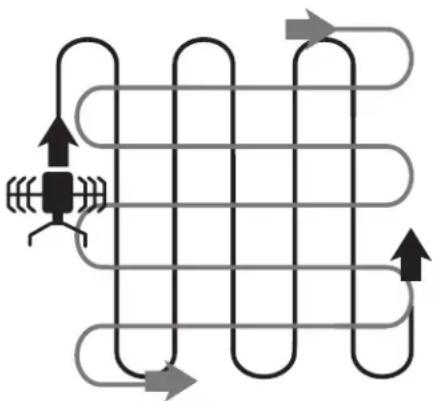

• Labourez des bandes de terre qui se chevauchent légèrement. Pour labourer le plus efficacement possible,

suivez le tracé illustré Fig. 11. Démarrez en déplaçant le rotoculteur/extirpateur vers le haut et vers le bas en traçant des lignes verticales, puis travaillez horizontalement de gauche à droite. Cette méthode permet d'avoir des rangées uniformes et d'être certain que le sol est labouré sans qu'un seul endroit soit oublié.

Fig. 11

- Faites particulièrement attention quand vous changez de direction. Exercez une légère pression sur la poignée pour lever la lame et faciliter le virage. Faites tourner l'outil en utilisant les roues comme guide. Relâchez progressivement la pression sur la poignée et abaissez la lame sur le sol.

⚠ AVERTISSEMENT! Arrêter le moteur si l'outil heurte quoi que ce soit. Relâcher la gâchette marche-arrêt, retirer la batterie et laisser l'outil se refroidir complètement. L'inspecter minutieusement pour vérifier s'il est endommagé et faire réparer le moindre dommage avant de le remettre en marche.

Un outil qui vibre trop pendant son utilisation est signe qu'il est endommagé. Arrêtez immédiatement le moteur et inspectez et réparez l'outil sans délai.

Après utilisation

• Relâchez la gâchette marche-arrêt, retirez la batterie et laissez l'outil se refroidir complètement.
• Vérifiez, nettoyez et remisez l'outil comme cela est décrit ci-dessous.

Soin et entretien

Les règles d'or de l'entretien

⚠ AVERTISSEMENT! Toujours arrêter l'outil, retirer la batterie et le laisser se refroidir complètement avant d'inspecter, de nettoyer ou d'effectuer toute autre tâche d'entretien.

• Maintenez l'outil propre. Retirez tous les débris après chaque utilisation et avant remisage.
• Le nettoyage régulier et approprié de l'outil augmentera la sécurité de son utilisation et prolongera sa durée de vie.

- Inspectez l'outil avant chaque utilisation pour vérifier si des pièces sont usées ou endommagées. Si vous constatez que des pièces sont cassées ou usées, n'utilisez pas l'outil.

⚠ AVERTISSEMENT! Effectuer uniquement les réparations et le travail d'entretien décrits dans ce manuel. Tout autre travail doit être effectué par un technicien qualifié.

Nettoyage général

• Nettoyez l'outil à l'aide d'un chiffon propre. Utilisez une brosse pour les endroits difficiles d'accès.
• Assurez-vous de nettoyer les ouvertures d'aération après chaque utilisation, à l'aide d'un chiffon et d'une brosse.
• Éliminez la saleté rebelle en utilisant de l'air haute pression (3 bars max.).

REMARQUE : n'utilisez pas de produits chimiques, de détergents alcalins, abrasifs ou corrosifs ou de désinfectants pour nettoyer cet outil, car ce type de produits peut endommager le revêtement de l'outil.

- Vérifiez que les pièces ne sont ni usées ni endommagées. Avant de continuer à utiliser l'outil, remplacez au besoin les pièces usées ou communiquez avec le service clientèle Snow Joe® + Sun Joe® en appelant le 1-866-SNOWJOE (1-866-766-9563).

Nettoyage du dessous de caisse et du mécanisme central

⚠ AVERTISSEMENT! Porter des gants de sécurité pour travailler à proximité ou sur le mécanisme central. Utiliser au besoin des outils appropriés (p. ex., une pointe en bois); ne jamais utiliser les mains nues!

• Maintenez le dessous de caisse et la lame propres et exempts de tout débris. Utilisez une brosse ou un autre outil pour retirer la terre du mécanisme central.
• Les écrous et les boulons doivent tous être inspectés périodiquement pour vérifier leur serrage avant utilisation. Après une utilisation prolongée, spécialement dans un sol sableux, le mécanisme central sera usé et perdra une partie de sa forme originale. L'efficacité du labourage sera réduite et le mécanisme central devra être remplacé.
• Faites remplacer par un technicien qualifié les pièces usées ou endommagées en utilisant des pièces de même type.
• Pour prolonger la durée de vie du mécanisme central et de l'outil, lubrifiez la lame après chaque utilisation.

⚠ AVERTISSEMENT! Les mouvements inattendus de la lame peuvent occasionner des blessures. Avant d'entretenir, de réparer ou d'inspecter la lame, arrêter le moteur et retirer la batterie. Avant toute inspection ou toute opération de nettoyage ou d'entretien, attendre que la lame s'arrête complètement de tourner.

Avant et après chaque utilisation, inspectez l'outil et ses accessoires pour vérifier qu'ils ne sont ni usés ni endommagés. Remplacez-les au besoin en utilisant uniquement des pièces de rechange qui sont homologuées par le fabricant.

IMPORTANT!

• Portez des gants de protection quand vous nettoyez l'outil ou intervenez dessus.
• N'utilisez pas de liquides de nettoyage ou de solvants et n'aspergez pas d'eau sur l'outil (spécialement de l'eau sous pression) quand vous le nettoyez.

REMARQUE : après chaque utilisation, suivez ces étapes pour nettoyer correctement l'outil.

1. À l'aide d'une brosse ou d'un chiffon sec, retirez la terre, la saleté et le feuillage collés sur la lame, l'arbre d'entraînement, le revêtement de l'outil et dans les ouvertures de ventilation.
2. Pulvérisez ou frottez de l'huile biodégradable sur la lame.
3. Si elles sont sales, nettoyez les poignées à l'aide d'un chiffon mouillé.

Après chaque utilisation, inspectez toujours l'outil pour vérifier si des pièces sont endommagées ou usées. Vérifiez que les dispositifs de sécurité (c.-à-d., étiquettes, dispositifs de protection) sont en place. Vérifiez que les écrous, les boulons et les vis sont bien serrés.

Remplacement de la lame de labourage

La machine est équipée d'une lame de labourage en acier à dix dents qui peut se changer facilement. Utilisez uniquement la pièce de rechange d'origine spécifiée pour ce rotoculteur/extirpateur.

Vous pouvez acheter une lame de rechange (modèle TJW24C-BLADE) et d'autres pièces de rechange d'origine en vous rendant sur notre site Web sunjoe.com ou en appelant le service d'assistance téléphonique au numéro sans frais 1-866-SNOWJOE (1-866-766-9563). L'utilisation de pièces qui ne répondent pas aux spécifications de la machine d'origine peut être la cause d'un rendement anormal du rotoculteur/extirpateur, peut compromettre la sécurité de l'utilisateur et annulera la garantie du fabricant.

⚠ AVERTISSEMENT! La lame de labourage est acérée et peut provoquer de graves blessures si elle est manipulée de façon inappropriée. Envelopper la lame ou porter des gants de protection et faire preuve d'une extrême prudence en la manipulant.

Pour remplacer les lames, suivez les étapes ci-dessous :

1. Arrêtez la machine, retirez la batterie et patientez jusqu'à ce que la lame s'arrête complètement.
2. À l'aide de la clé fournie, retirez l'écrou et la rondelle utilisés pour attacher la lame de labourage à l'arbre du moteur, puis retirer la lame à remplacer de l'arbre du moteur (Fig. 12).

Fig. 12 Lame d'acier Écrou Rondelle Arbre du moteur Tête du rotoculteur/ extirpateur 30fNNS

1. Poser la nouvelle lame d'acier sur l'arbre du moteur. Assurez-vous d'aligner les encoches pratiquées dans le trou de la lame avec les encoches pratiquées dans l'arbre du moteur et appuyez fermement sur la lame pour qu'elle repose bien contre l'arbre du moteur (Fig. 13).

Fig. 13 Encoches dans le trou de la lame Aligner Lame d'acier Encoches dans l'arbre Arbre du moteur

Remarque : si les encoches ne sont pas alignées, la lame deviendra instable et branlante pendant son utilisation.

1. Remontez la rondelle et l'écrou pour attacher la lame. Utilisez la clé fournie pour serrer l'écrou. Insérez la batterie et reprenez votre travail.

Réparation

Cet outil ne contient aucune pièce pouvant être réparée par le client. Communiquez avec un revendeur Snow Joe® + Sun Joe® agréé ou appelez le service clientèle Snow Joe® + Sun Joe® au 1-866-SNOWJOE (1-866-766-9563) pour de l'aide.

Remisage

• Examinez soigneusement le rotoculteur/extirpateur sans cordon pour vérifier qu'il n'y a aucune pièce usée, desserrée ou endommagée. Si vous devez faire réparer ou remplacer une pièce, communiquez avec votre revendeur Snow Joe® + Sun Joe® agréé ou appelez le service clientèle Snow Joe® + Sun Joe® au 1-866-SNOWJOE (1-866-766-9563) pour de l'aide.
• Avant le remisage de l'outil, débranchez la batterie du rotoculteur/cultivateur sans cordon.
• Nettoyez l'outil comme cela est décrit ci-dessus.
• Remisez l'outil et ses accessoires dans un endroit sombre, sec, à l'abri du gel et bien ventilé.
• Remisez toujours l'outil dans un endroit auquel les enfants n'ont pas accès.
• La température idéale de remisage se situe entre 10 °C et 30 °C.
• Pour protéger l'outil contre la poussière, nous recommandons d'utiliser l'emballage d'origine pour le remiser ou de le recouvrir d'une couverture en tissu appropriée ou encore de l'enfermer.

Rangement hors-saison de la batterie et du chargeur

1. N'exposez pas le bloc-piles ou le chargeur à l'eau, à la pluie ou à tout ce qui pourrait les rendre humides. Le chargeur et le bloc-piles pourraient être endommagés de façon permanente. N'utilisez ni huile ni solvants pour nettoyer ou lubrifier les blocs-piles, et ce dans la mesure où le boîtier en plastique pourrait devenir cassant, se fissurer et risquer de blesser quelqu'un.
2. Rangez le bloc-piles et le chargeur à température ambiante et dans un endroit non humide. Ne les rangez pas dans un endroit humide où les bornes pourraient se corroder. Comme pour les autres types de blocs-piles, une perte de capacité permanente peut se produire si le bloc est rangé pendant de longues périodes à des températures élevées [supérieures à 49 °C].
3. Les blocs-piles au lithium-ion iON+ 24VBAT-LTE restent chargés plus longtemps que les autres types de blocs-piles quand ils sont rangés. En règle générale, il est préférable de débrancher le chargeur de batterie et de retirer le bloc-piles quand on ne l'utilise pas. Hors saison, avant de le ranger et pour maintenir son rendement optimal, rechargez le bloc-piles tous les six mois jusqu'à 50 % de sa capacité.

Transport

• Arrêtez l'outil.
• Transportez toujours l'outil par sa poignée.
• Si vous transportez le rotoculteur/extirpateur dans un véhicule, accrochez-le solidement pour le protéger contre les chocs importants ou les fortes vibrations.
• Attachez l'outil pour l'empêcher de tomber ou de glisser.

Recyclage et élimination

L'outil est livré dans un emballage qui l'empêche d'être endommagé pendant son expédition. Conservez l'emballage jusqu'à ce que vous soyez sûr que toutes les pièces ont été expédiées et que l'outil fonctionne correctement. Ensuite, recyclez l'emballage ou conservez-le pour le remisage de longue durée.

Symbole DEEE. Les déchets d'équipements électriques ne doivent pas être jetés avec les déchets ménagers. Veuillez les recycler dans les installations prévues à cet effet. Pour les réglementations de recyclage, communiquez avec les services publics locaux ou avec votre revendeur.

Mise en garde concernant les batteries et informations sur leur élimination

Éliminez toujours les blocs-piles en vous conformant aux réglementations fédérales, provinciales ou territoriales et locales. Communiquez avec un organisme de recyclage de votre région pour obtenir la liste des sites de recyclage.

⚠ MISE EN GARDE! Même déchargé, un bloc-piles emmagasine une certaine énergie. Avant de l'éliminer, utiliser du ruban isolant pour couvrir les bornes et empêcher ainsi le bloc-piles de provoquer un court-circuit, ce qui pourrait causer un incendie ou une explosion.

⚠ AVERTISSEMENT! Pour réduire le risque de blessure ou d'explosion, ne jamais brûler ou incinérer un bloc-piles, même s'il est endommagé, mort ou complètement déchargé. En brûlant, des vapeurs et des matières toxiques sont émises dans l'atmosphère environnante.

1. Les batteries varient selon le type d'outils ou de machines. Consulter le manuel pour des renseignements spécifiques.
2. Le cas échéant, insérer uniquement des batteries neuves de même type dans l'outil ou la machine.
3. Si, en l'insérant, la polarité de la batterie n'est pas respectée, comme indiqué dans le compartiment à batterie ou dans le manuel, sa durée de vie pourrait être réduite ou elle pourrait fuir.
4. Ne pas mélanger des batteries anciennes et des neuves.
5. Ne pas mélanger des batteries alcalines, standard (carbone/zinc) ou rechargeables (au nickel-cadmium, au nickel-métal-hydrure ou au lithium-ion).
6. Ne jeter aucune batterie au feu.
7. Les batteries doivent être recyclées ou éliminées en observant les directives provinciales ou territoriales et locales.

Entretien, réparations et assistance technique

Si votre rotoculteur/extirpateur sans cordon Sun Joe ^® TJW24C nécessite une réparation ou un entretien, veuillez appeler le service clientèle Snow Joe ^® + Sun Joe ^® au 1-866-SNOWJOE (1-866-766-9563).

Numéros de modèle et de série

Lorsque vous communiquez avec l'entreprise pour commander des pièces ou prendre rendez-vous pour une intervention technique chez un revendeur agréé, vous devez fournir les numéros de modèle et de série qui se trouvent sur l'étiquette autocollante apposée sur le caisson de l'outil. Copiez ces numéros dans l'espace réservé ci-dessous.

Veuillez noter les numéros suivants sur le caisson ou la poignée de votre nouvel outil :

N° de modèle : T | J | W | 2 | 4 | C | N° de série :

24VCHRG-AC

FCC (Commission fédérale des communications)

⚠ AVERTISSEMENT! Toute modification ou tout changement apporté à cet appareil et non approuvé par la partie à qui incombe la responsabilité de sa conformité pourrait annuler l'autorisation de l'utiliser.

Appareil de Classe B :

REMARQUE : ce matériel a été testé et il a été constaté qu'il est conforme aux limites des appareils numériques de Classe B, conformément à la Partie 15 des Règles de la FCC.

Ces limites sont conçues pour fournir une protection raisonnable contre le brouillage préjudiciable dans une installation résidentielle.

Ce matériel génère, utilise et peut rayonner une énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut être à l'origine d'un brouillage préjudiciable aux communications radio.

Toutefois, il n'est pas exclu que le brouillage affecte une installation particulière.

Si cet appareil est à l'origine de brouillage préjudiciable à la réception radio et télévision, ce qui peut être déterminé en éteignant et en allumant l'appareil, l'utilisateur est invité à supprimer le brouillage en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil dans la sortie d'un circuit différent de celui dans lequel le récepteur est branché.
• Pour de l'aide, consulter le revendeur ou un technicien radio/télévision qualifié.

Accessoires en option

⚠ AVERTISSEMENT! TOUJOURS utiliser des pièces de rechange et des accessoires Snow Joe® + Sun Joe® homologués. NE JAMAIS utiliser des pièces ou des accessoires qui ne sont pas destinés à être utilisés avec ce rotoculteur/extirpateur sans cordon. Communiquez avec Snow Joe® + Sun Joe® si vous n'êtes pas sûr que l'utilisation d'une pièce de rechange ou d'un accessoire particulier avec votre rotoculteur/extirpateur sans cordon soit sans danger. L'utilisation de tout autre accessoire ou de toute autre pièce détachée peut être dangereuse et pourrait provoquer des dommages corporels ou mécaniques.

Accessoires Description Modèle
1		Batterie au lithium-ion 2,0 Ah iON+ 24V 24VBAT-LTE
2		Batterie au lithium-ion 2,5 Ah iON+ 24V 24VBAT-LT
3		Batterie au lithium-ion 4,0 Ah iON+ 24V 24VBAT
4		Batterie au lithium-ion 5,0 Ah iON+ 24V 24VBAT-XR
5		Double chargeur de batteries au lithium-ion iON+ 24V 24VCHRG-DPC
6		Chargeur rapide de batterie au lithium-ion iON+ 24V	24VCHRG-QC
7		Lame de rechange TJW24C-BLADE

REMARQUE : les accessoires sont sous réserve de changement sans aucune obligation de la part de Snow Joe ^ + Sun Joe ^ . Les accessoires peuvent être commandés en ligne sur le site sunjoe.com ou par téléphone en appelant le service clientèle Snow Joe ^ + Sun Joe ^ au 1-866-SNOWJOE (1-866-766-9563).

LA PROMESSE DE SNOW JOE® + SUN JOE® À SES CLIENTS

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous efforçons de vous rendre l'utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu'un produit Snow Joe®, Sun Joe® ou Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d'utilisation normales. Nous pensons qu'il est important que vous sachiez ce que vous pouvez attendre de nous. C'est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits.

NOTRE GARANTIE :

Snow Joe déclare et garantit que les Produits neufs, d'origine, électriques ou non électriques sont exempts de vices de matière ou de fabrication et, lorsqu'ils font l'objet d'une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux ans à compter de la date d'achat au détail par l'acheteur primitif auprès de Snow Joe ou d'un des revendeurs agréés de Snow Joe, preuve d'achat à l'appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si votre Produit ne fonctionne pas ou si une pièce spécifique couverte par les modalités de la présente Garantie fait l'objet d'un problème quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou comparable, gratuitement, ou (3) de réparer le Produit. Génial, n'est-ce pas?

La présente Garantie vous donne des droits judiciaires spécifiques, et vous pouvez également avoir d'autres droits qui peuvent varier d'une province ou d'un territoire à l'autre.

ENREGISTREMENT DU PRODUIT :

Snow Joe vous recommande vivement d'enregistrer votre Produit. Vous pouvez l'enregistrer en ligne sur le site snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d'enregistrement offerte en ligne sur notre site Web, ou par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à l'adresse [e-mail]. Le fait de ne pas enregistrer l'achat de votre Produit n'a aucune conséquence sur vos droits concernant la garantie. Toutefois, l'enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez avoir en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La présente Garantie est étendue par Snow Joe à l'acheteur et propriétaire primitif du Produit.

QU'EST-CE QUI N'EST PAS COUVERT?

La présente Garantie ne s'applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s'il fait l'objet d'une location. La présente Garantie ne s'applique pas non plus si le Produit a été acheté auprès d'un revendeur non agréé. La présente garantie ne couvre pas non plus les changements cosmétiques qui n'affectent pas le rendement. Les pièces d'usure comme les courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).
