MODE D'EMPLOI X850 Paradigm

IMPORTANT! Les amplificateurs couverts par ce manuel sont conçus pour être utilisés avec les caissons de sous-graves encastrables au mur ou au plafond Paradigm et Paradigm Reference uniquement. L'utilisation avec toute autre marque de caisson de sous-graves peut causer des dommages permanents et annulera la garantie de Paradigm.

Paradigm

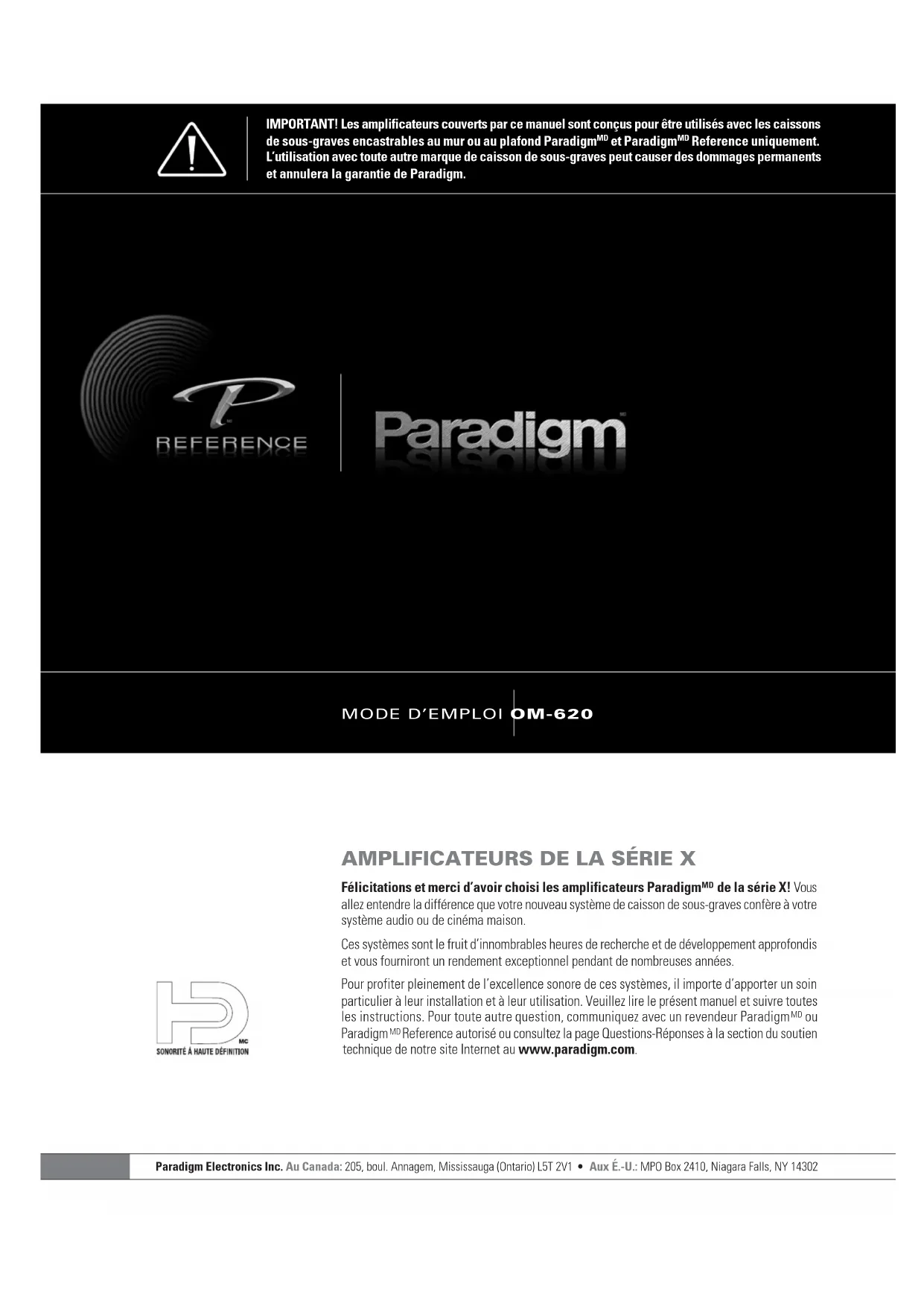

MODE D'EMPLOI OM-620

Amplificateurs de la série X

Félicitations et merci d'avoir choisi les amplificateurs Paradigm de la série X! Vous allez entendre la différence que votre nouveau système de caisson de sous-graves confère à votre système audio ou de cinéma maison.

Ces systèmes sont le fruit d'innombrables heures de recherche et de développement approfondis et vous fourniront un rendement exceptionnel pendant de nombreuses années.

Pour profiter pleinement de l'excellence sonore de ces systèmes, il importe d'apporter un soin particulier à leur installation et à leur utilisation. Veuillez lire le présent manuel et suivre toutes les instructions. Pour toute autre question, communiquez avec un revendeur Paradigm ^MU ou Paradigm ^MU Reference autorisé ou consultez la page Questions-Réponses à la section du soutien technique de notre site Internet au www.paradigm.com.

TABLE des matières

Mesures de sécurité 15

Consignes de sécurité importantes 16

Consignes d'utilisation importantes 17

Mises en garde pendant l'utilisation de l'amplificateur 18

Liste des pièces 18

Fixer les poignées sur le support (Illustrations) 18

Configurations des panneaux (Illustrations) 19

Agencement de l'impédance (Illustrations) 20

Interrupteur « EQ » à trois positions (Illustrations) 20

Raccordement (Illustrations) 21

Votre nouveau système 22

Configuration de votre amplificateur 22

Alimentation 23

Raccordement du caisson de sous-graves 23

Réglage fin 24

Garantie limitée 25

RISQUE de CHOC électrique NE PAS OUVRIR

L'éclair avec une pointe de flèche dans un triangle équilatéral indique la présence de « tension dangereuse » non isolée dans le périmètre du produit qui pourrait être d'une amplitude suffisante pour constituer un risque de choc électrique.

MISE EN GARDE: POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, NE PAS ENLEVER LE COUVERCLE (OU LA PARTIE ARRIÈRE). AUCUNE PIECE À L'INTÉRIEUR NE POT ÉTRE RÉPARÉE PAR L'UTILISATEUR. CONSULTER UN RÉPARATEUR COMPÉTENT.

Le point d'exclamation dans un triangle équilatéral avertit les utilisateurs de la présence de directives importantes en matière d'utilisation et d'entretien (réparation) dans les documents fournis avec l'appareil.

MISE EN GARDE: POUR REDUIRE LES RISQUES D'INCENDIE OU DE CHOC ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE, ET A DES OBJECTS REMPLIS DE LIQUIDE, TELS QUE LES VASES, NE DOIVENT PAS ETRE PLACES SUR L'APPAREIL.

MISE EN GARDE: POUR EVITER LES CHOCSELECTRIQUES, FAIRE CORRESPONDRE LA GRANDE LAME DE LA FICHE A LA GRANDE FENTE; INSERER ENTIERMENT.

MISE EN GARDE: POUR OBTENIR UNE PROTECTION CONTINUE CONTRE LES RISQUES D'INCENDIE, REMPLACER UNIQUÉMENT LE FUSIBLE PAR UN AUTRE FUSIBLE AYANT LE MÊME TYPE D'INTENSITÉ DE COURANT ÉLECTRIQUE ET DE TENSION. LE REMPLACEMENT DOIT ÊTRE EFFECTUÉ PAR UN TECHNICIEN COMPÉTENT.

MISE EN GARDE: L'APPAREIL PEUT DEVENIR CHAUD. S'ASSURER OU'une VENTILATION APPROPRIEE EST PRESENTE EN TOUT TEMPS POUR PERMETTRE LE REFROIDISSEMENT DE L'APPAREIL. NE PAS PLACER L'APPAREIL PRÉS D'une SOURCE DE CHALEUR OU DANS DES ENDROITS OU LA VENTILATION EST RESTREINTE.

Consignes de sécurité importantes

1. Lire les instructions - Veuillez lire l'ensemble des consignes de sécurité et d'utilisation avant d'utiliser ce produit.
2. Conserver les instructions - Veuillez conserver les consignes de sécurité et d'utilisation pour consultation ultérieure.
3. Tenir compte des mises en garde - Veuillez vous conformer à toutes les mises en garde sur l'appareil et dans les consignes d'utilisation.
4. Suivez les consignes - Veuillez suivre toutes les consignes et les instructions d'utilisation.
5. Nettoyage - Débranchez l'appareil de la prise murale avant de le nettoyer. N'utilisez pas de nettoyants liquides ou en aerosol. Pour le nettoyer, utilisez un linge doux et humide.
6. Eau et humidité - N'utilisez pas cet appareil près de l'eau, p. ex. : bain, cuvette, évier, bac à laver, ni dans un sous-sol humide ou près d'une piscine, ou tout autre endroit semblable.
7. Accessoires - Ne placez pas cet appareil sur un chariot, un support, un trépied, un appui ou une table instable. La chute de cet appareil peut causer des blessures graves aux enfants et aux femmes, ainsi qu'endommager gravement l'appareil. Utilisez uniquement cet appareil avec un chariot, un support, un trépied ou une table recommandée par le fabricant ou vendu avec l'appareil. Tout montage de l'appareil doit se faire conformément aux instructions du fabricant et à l'aide d'un accessoire recommandé par le fabricant.
8. Ventilation - Les fentes et les ouvertures pratiquées dans le boîtier sont fournies à des fins de ventilation, pour assurer un fonctionnement fiable de l'appareil et pour empêcher les surchauffes ; ces ouvertures ne doivent pas être bloquées ou recouvertes. Ne bloquez jamais les ouvertures en plaçant l'appareil sur un lit, un sofa, un tapis ou toute autre surface semblable. Cet appareil ne doit pas être placé dans un meuble encastré, tel qu'une bibliothèque ou une étagère, à moins qu'il ne soit fourni d'une ventilation appropriée ou qu'il respecte les consignes du fabricant.
9. Sources d'alimentation électrique - Cet appareil doit fonctionner uniquement avec le type d'alimentation électrique indiqué sur l'étiquette de marquage. Si vous n'êtes pas certain du type d'alimentation électrique disponible dans votre domicile, consultez le revendeur du produit ou la compagnie d'électricité locale. Pour les appareils conçus pour être utilisés avec des piles ou toute autre source d'alimentation, veuillez consulter les consignes d'utilisation.
10. Mise à la terre et polarisation - Cet appareil peut être doté d’une fiche de ligne de courant alternatif polarisée (une fiche dont une des lames est plus longue que l’autre). Cette fiche peut être branchée dans la prise d’une seule façon. Il s’agit d’une caractéristique de sécurité. Si vous êtes incapable d’insérer entièrement la fiche dans la prise, essayez d’inverser la fiche. Si la fiche n’est toujours pas, communiquez avec un électricien pour remplacer la prise absolète. N’outrepassez pas la caractéristique de sécurité de la fiche polarisée.
11. Protection du cordon d'alimentation - Le tracé des cordons d'alimentation doit faire en sorte qu'ils ne soient pas piétinés ou écrasés par des articles placés ou appuyés sur ceux-ci, en prêtant particulièrement attention à la fiche des cordons, aux réceptacles d'utilité et à l'endroit où ils sortent de l'appareil.

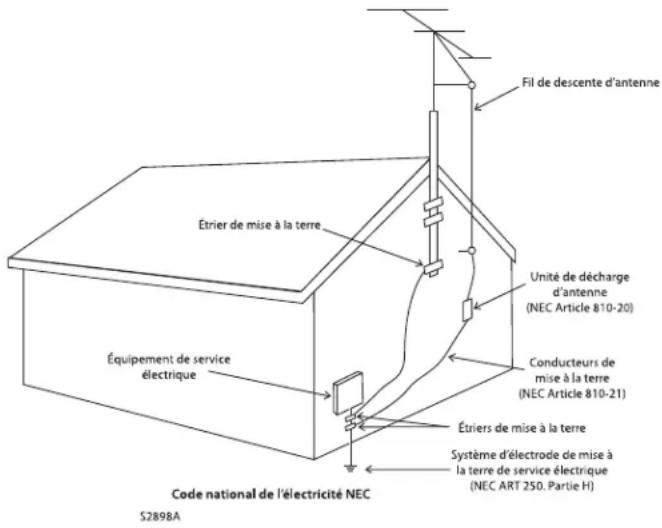

1. Mise à la terre de l'antenne extérieure - Si une antenne extérieure ou un système de cable est branché à l'appareil, assurez-vous que l'antenne ou le système de cable soit mis à la terre afin de fournir une protection contre les surtensions et les charges statiques accumulées. L'article 810 du Code national de l'électricité, ANSI/NFPA 70, fournit des renseignements au sujet de la bonne mise à la terre du mât et de la structure de soutien, la mise à la terre de la descente d'antenne vers une unité de décharge d'antenne ; la dimension des conducteurs de mise à la terre ; l'emplacement de l'unité de décharge d'antenne ; le raccordement aux électrodes de mise à la terre et les exigences pour l'électrode de mise à la terre.
2. Éclair - Pour une protection supplémentaire de l'appareil durant un orage électrique, ou lorsque vous le laissiez sans surveillance et si vous ne l'utilisez pas sur une longue période, débranchez-le de la prise murale et débranchez l'antenne ou le système de câble. De cette façon, vous éviterez tout dommage à l'appareil qui pourrait être causé par un éclair et par les surcharges sur la ligne de courant.
3. Lignes de courant - Un système d'antenna extérieure ne devrait pas se couvrir à proximité des lignes de courant aériennes ou autres circuits d'éclairage électrique ou d'alimentation, ou à un endroit où ce système d'antenne risquerait de tomber sur ces lignes de courant ou circuits. Lors de l'installation d'un système d'antenne extérieure, des précautions extrêmes devront être prises pour empêcher tout contact avec ces lignes ou circuits électriques, un tel contact pouvant être mortel.
4. Surcharge - Ne surchargez ni les prises murales, ni les fils de rallonge ou les réceptacles intégraux, car cette surcharge risquerait de créer un danger d'incendie ou de chocs électriques.
5. Entrée d'objets ou de liquides - Ne poussez jamais d'objets dans cet appareil à travers les ouvertures, ceux-ci risquant de toucher des points dangereux à haute tension ou de court-circuiter des pièces qui entraîneraient un incendie ou un choc électrique. N'exposez jamais cet appareil à des gouttes ou des éclaboussures, et assurez-vous qu'aucun objet rempli de liquide, tel qu'un vase, n'est placé sur l'appareil.

Consignes de sécurité importantes (suite)

1. Entretien - N'essayez pas de réparer vous-même cet appareil, l'ouverture ou le démontage des couvercles pouvant vous exposer à des tensions dangereuses ou à d'autres dangers. Référez toute réparation à un personnel de service qualifié.
2. Dommage nécessitant une réparation - Débranche l'appareil de la prise murale et confiez la réparation à un personnel de service qualifié dans les cas suivants :
3. Lorsque le cordon d'alimentation électrique ou la fiche est endommagé;
4. Si du liquide a été renversé ou des objets sont tombés dans l'appareil;
5. Si l'appareil a été exposé à la pluie ou à l'eau;
6. Si l'appareil ne fonctionne pas normalement après le respect des consignes d'utilisation. Réglez seulement les commandes qui sont couvertes par les consignes d'utilisation, sinon un réglage des autres commandes risque d'entraîner des dommages et nécessitera souvent un travail important de la part du technicien qualifié qui sera appelé à remettre l'appareil en bon état de fonctionnement;
7. Si l'appareil est tombé ou s'il a été endommagé de quelque façon que ce soit;
8. Lorsque l'appareil fait preuve d'un changement marqué dans ses performances - ceci indique la nécessité d'une réparation.
9. Pièces de rechange - Lorsque des piè èces de rechange spécifiées par le fabricant ou ayant les mêmes caractéristiques que la pièce d'origine. Des substitutions non autorisées peuvent entraîner un choc électrique et causer un incendie ou d'autres dangers.
10. Vérification de sécurité - Une fois le service ou la réparation terminée sur cet appareil, demandez au technicien de service de réaliser une vérification de sécurité pour déterminer si le produit est en bonne condition de fonctionnement.
11. Chaleur - Ce produit devrait être situé loin de toute source de chauffage, telles que les radiateurs, les registres de chaleur, les cuisinières, ou tout autre appareil du genre (y compris les amplificateurs) qui produit de la chaleur.

Consignes d'utilisation importantes

POUR ÉVITER D'ENDOMMAGER L'AMPLIFICATEUR OU LE CAISSON DE SOUS-GRAVES, VÉUILLEZ SUIVRE LES INSTRUCTIONS CONCERNANT VÔTURE CONFIGURATION CI-DESSOUS. LE DéFAUT DE SUIVRE CES INSTRUCTIONS ENTRAINERA DES DOMMAGES PERMANENTS À L'AMPLIFICATEUR ET AU CAISSON DE SOUS-GRAVES. DE TELS DOMMAGES NE SONT PAS COUVERTS PAR LA GARANTIE DE PARADIGM.

UTILISATION DE L'AMPLIFICATEUR AVEC UN CAISSON DE SOUS-GRAVES RVC « REFERENCE » :

POUR ÉVITER D'ENDOMMAGER L'AMPLIFICATEUR OU LE CAISSON DE SOUSGRAVES, L'INTERRUPTEUR D'AGENCEMENT DE L'IMPÉDANCE SITUÉ SUR L'ÉCRAN ACOUSTIQUE DU CAISSON DE SOUS-GRAVES RVC « REFERENCE » DOIT ÉTRE POSITIONné DE FAÇON APPROPRIÉE (voir la Fig. 8)

UTILISATION D'UN AMPLIFICATEUR X-300 :

POUR ASSURER UN SON OPTIMAL ET EMPECHER LES DOMMAGES À L'AMPLIFICATEUR OU AU CAISSON DE SOUS-GRAVES, L'INTERRUPTEUR « EQ » À 3 POSITIONS SITUÉ SUR LE PANNEAU ARRÈRE DU X-300 DOIT ÉTRE POSITIONNÉ DE FAÇON APPROPRIÉE (voir la Fig. 3). DÉTAILS SUPPLEMENTAIRES À LA PAGE 22.

Consignes d'utilisation importantes (suite)

1. NE branchez PAS le courant si vous remarquez tout signe de dommage sur une pièce extérieure.
2. En fonction du niveau du signal d'entrée, la tension aux sorties peut etre assez elevée pour causer un chic electrique. ETEIGNEZ toutes les composantes avant de brancher I'amplificateur.
3. Laissez une ventilation appropriée pour assurer un fonctionnement fiable et éviter les surchauffes. L'espace de dégagement nécessaire au-dessus de l'appareil pour la radiation dépend de la température et de la circulation de

L'air ambiant. L'installation dans un boîtier doté d'une porte avant qui peut être fermée N'EST PAS recommandée à moins qu'un ventilateur ne soit installé pour évacuer l'air au-dessus de l'appareil.

1. Le défaut de respecter les consignes de sécurité, les précautions ou les mises en garde contenues dans ce manuel de l'utilisateur constitue une violation directe des normes de conception, de fabrication et d'usage prévu de ce produit. Paradigm et tout tiers concerné n'assument aucune responsabilité à l'égard du défaut de l'utilisateur à se conformer à ces exigences.

Mise en GARDE pendant l'utilisation de l'amplificateur

1. Débranchez le cordon d'alimentation avant de brancher ou de débrancher toute composante.
2. NE retirez PAS le couvercle du dessus : aucune pièce réparable par l'utilisateur n'est présente à l'intérieur de l'appareil.
3. NE modifiez PAS l'appareil.
4. L'interrupteur Auto-On (allumage automatique) situé sur le panneau arrêté de certains modèles n'teêindra PAS l'amplificateur et ne le débranchera PAS de la source de courant CA. Il peut uniquement lancer le mode de voirde l'amplificateur. Par consequencit, il est nécessaire de vous assurer que le cordon d'alimentation est accessible en tout temps.

LIST DES PIECES (tous les modeles)

• 1 amplificateur de caisson de sous-graves
• 1 cordon d'alimentation détachable
• 1 plateau en verre trempé (se fixe magnétiquement sur le panneau avant)
• 2 poignées pour montage sur support avec 6 vis (montage requis), facultatives
• 1 CD d'installation pour la configuration de l'amplicateur (X-850 uniquement)
• 1 cordon USB (X-850 unique)

Nécessaire, non compris

1 tournevis à tête carrée pour faciliter le réglage des commandes du caisson de sous-graves

FIXER les poignées sur le support (facultatif)

Fig. 7

Configurations des panneaux

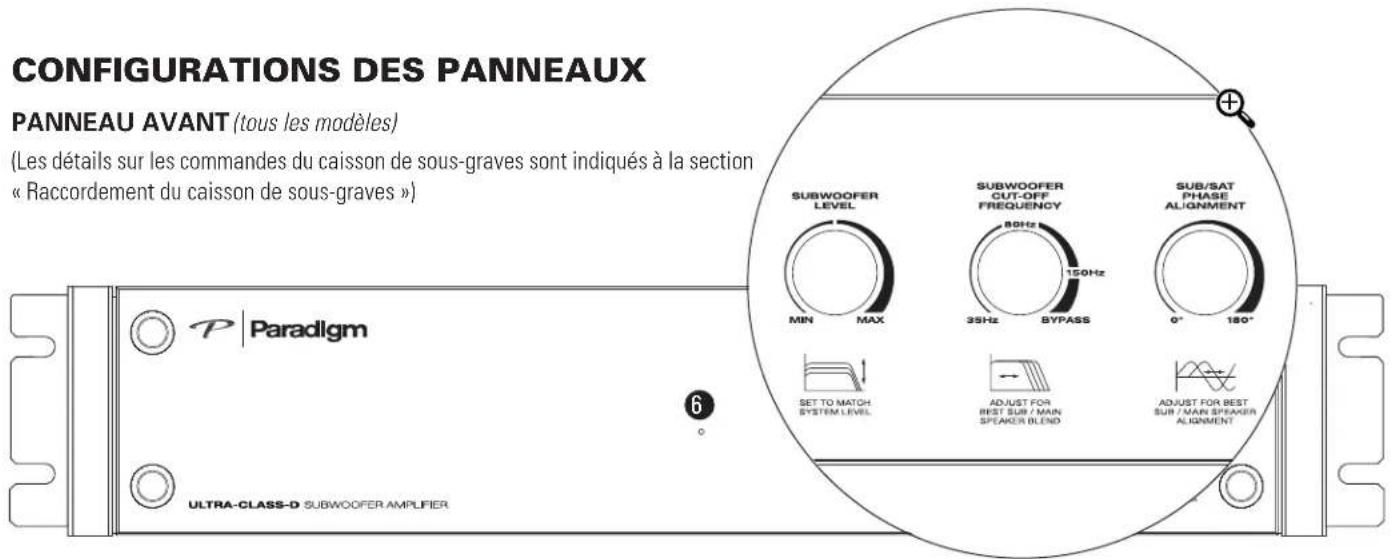

PANNEAU AVANT (tous les modèles)

(Les détails sur les commandes du caisson de sous-graves sont indiqués à la section)

Raccordement du caisson de sous-graves

Panneau arrière (par méthode)

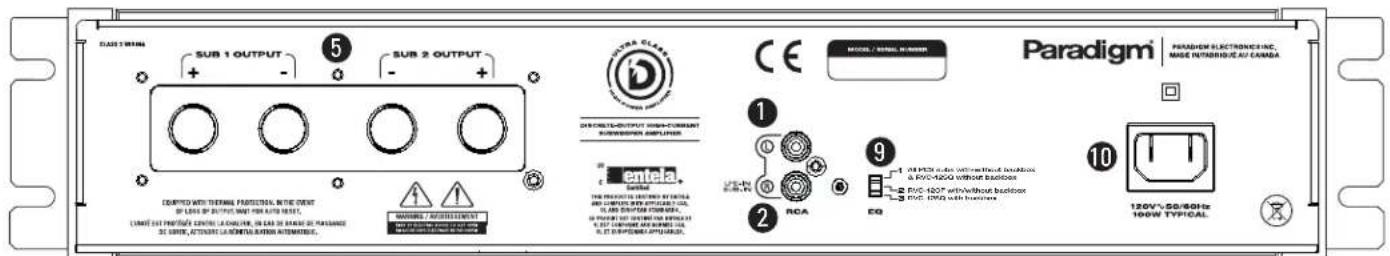

AMPLIFICATEUR X-300

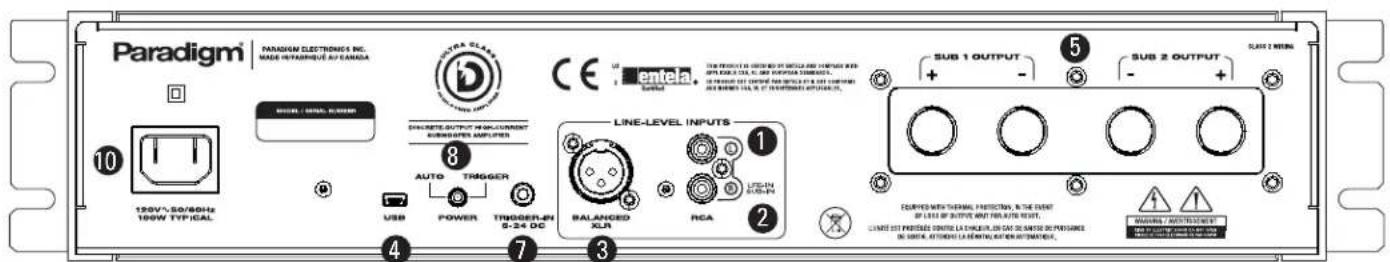

AMPLIFICATEUR X-850

(varie selon le modèle)

Entrées/inputS

1. Single-Ended RCA Inputs / Entrées RCA à une extrémité
2. Sub-In Right (Mono) Input / Entrée Sub-In droite (Mono)
3. Balanced XLR Input / Entrées XLR équilibrées
4. USB Input / Entrée USB

1. LED/DEL
2. Trigger-In / Déclencheur
3. Auto-On/Trigger-On / Allumage/Interrupteur automatique 9.3-Position "EQ" Switch/Interrupteur « EQ » à 3 positions
4. Branchement du cordon d'alimentation

Fusible interieur simple (non illustré) : ne peut être remplaced par l'utilisateur. (Pour le remplaçer, communiquez avec le revendeur ou, à l'extérieur de l'Amérique du Nord, avec votre distributeur Paradigm MD )

AGENCEMENT DE L'IMPEDANCE (Caissons de sous-graves RVC « Reference » uniquement) Fig. 8

INTERRUPTEUR « EQ » À TROIS POSITIONS (amplificateur X-300 uniquement)

Raccordement (Entrée XLR équilibrée applicable au X-850 uniquement) Fig. 10a

Fig. 10b Fig. 11

Fig. 12a Amp X-300 / 2 caissons PCS ou 4 caissons PCS

Fig. 12b Amp X-300 ou X-850 / 1 caisson RVC Fig. 12c Amp X-850 / 2 caissons RVC

Rodage

Bien que votre système de caisson de sous-graves ou d'amplificateur Paradigm MD ou Paradigm MD Reference offre un excellent son « en sortant de la boîte », le son sera encore meilleur après une période de rodage. Veuillez lire ce manuel et le manuel compris avec votre nouveau caisson de sous-graves avant de commencer à configurer le système afin de vous assurer d'obtenir le meilleur rendement que votre système peut offrir.

Montage facultatif sur un support

Votre nouvel amplificateur est fourni avec des poignées de montage sur support qui vous permettent de le monter sur un support A/V, le cas échéant (support non compris). Consultez la Fig. 7 pour savoir comment le monter facilement.

Nettoyage et entretien

Votre amplificateur de série X possède un fini très robuste. Pour le nettoyer, essuyez-le simplement avec un linge doux et sec.

Configuration de votre amplificateur

IMPORTANT! Avant de configurer votre système, assurez-vous de respecter l'ensemble des précautions de sécurité et des consignes de sécurité et d'utilisation comprises au début de ce manuel.

Le tableau suivant indique le nombre de caissons de sous-graves correspondants que vous pouvez agencer de façon sécuritaire avec votre amplificateur. Respecter le tableau pour obtenir un son optimal :

MODELE MODELE DE CAISSON DE D'AMPLIFICATEUR SOUS-GRAVES ET QUANTITÉ
Un amplificateur X-300 :	2 à 4 caissons de sous-graves Paradigm™ PCS ou 1 caisson de sous-graves Paradigm™ Reference RVC
Un amplificateur X-850 :	Jusqu'à 2 caissons de sous-graves Paradigm™ Reference RVC

MISE EN GARDE : les DEUX procédures suivantes sont absolument nécessaires pour obtenir une configuration appropriée du système. Le défaut de suivre ces instructions entraînera des dommages permanents à l'amplificateur et au caisson de sous-graves. De tels dommages ne sont pas couverts par la garantie de Paradigm.

1. Utilisation de votre amplificateur avec un caisson de sousgraves « reference » RVC :

Pour éviter d'endommager l'amplificateur ou le caisson de sous-graves, l'interrupteur d'agencement de l'impédance situé sur l'écran acoustique du caisson de sous-graves « Reference » RVC doit être positionné de façon appropriée (Fig. 8).

2. Utilisation d'un amplificateur x-300 :

Pour assurer un son optimal et empêcher les dommages à l'amplificateur ou au caisson de sous-graves, l'interrupteur « EQ » à 3 positions situé sur le panneau arrière du X-300 doit être positionné de façon appropriée pour une utilisation avec ou sans le boîtier arrière Paradigm MD (non inclus). Placez-le à la position qui correspond à votre configuration (Fig. 9):

Configuration 1 : utilisez cette configuration avec :

Tous les caissons de sous-graves de la série PCS avec ou sans boîtier arrière ou - Un caisson de sous-graves RVC-12SQ sans boîtier arrière

Configuration 2 : utilisez cette configuration avec :

• Un caisson de sous-graves RVC-12CF avec ou sans boîtier arrêt

Configuration 3 : utilisez cette configuration avec :

• Un caisson de sous-graves RVC-12SQ avec un boîtier fermé

REMARQUE: ces configurations sont également affichées sur le panneau arrière de votre amplificateur.

3. CD d'installation fourni avec l'amplificateur x-850 :

Votre amplificateur X-850 est fourni avec un CD d'installation qui vous permet de configurer votre caisson de sous-graves pour obtenir un son optimal. Installez le logiciel et exécutez la configuration avant de brancher l'amplificateur au caisson de sous-graves.

Installation du logiciel :

(Exigences informatiques Windows XP ou Vista et port USB)

1. Insérer le CD d'installation dans le lecteur CD ou DVD de votre ordinateur. Les directives d'installation apparaîtront à l'écran. Si votre ordinateur ne permet pas l'exécution automatique des CD, cliquez deux fois sur l'icône « Poste de travail » (My Computer) sur le bureau de votre ordinateur et choisissez le lecteur CD ; ouvrez-le et cliquez deux fois sur setup.exe.
2. Le processus d'installation installera de nombreux fichiers dans un dossier Paradigm sur votre ordinateur et créera des raccourcis dans le menu Démarrer. Trouvez le raccourci dans le menu Démarrer (sous le dossier Paradigm). Le nom du raccourci sera « X-850 Configurator ». Lancez l'application.
3. Une liste d'options d'installation apparaîtra ; CHOISSEZ celle qui correspond à votre configuration et suivez les instructions à l'écran.

Alimentation

La cote de puissance en watts (W) indiquée sur le panneau arrière de l'amplificateur est la puissance normale dont votre amplificateur aura besoin pendant une utilisation normale. Toutefois, la puissance en watts utilisée sera en fonction du contenu en graves du programme écouté - plus s'il y a beaucoup de basses, moins s'il n'y a pas beaucoup de basses.

VOUS VOULEZ UTILISER PLUS D'UN AMPLIFICATEUR X-850? Dans ce cas, nous recommandons de brancher chaque amplificateur à son propre circuit CA.

PROTECTION THERMIQUE: Les amplificateurs de la série X sont dotés d'une protection thermique. Dans l'éventualité d'une perte de sortie, attendez la réinitialisation automatique.

Raccordement du caisson de sous-graves

IMPORTANT! Avant de configurer votre système, assurez-vous de prendre l'ensemble des précautions de sécurité et des consignes de sécurité et d'utilisation comprises au début de ce manuel.

ETEINDRE toutes les composantes avant deraccorder l'amplificateur.

REMARQUE: Même si le symphoniseur audiovisuel ou le processeur est en mode « Large », les enceintes reproduiront des basses fréquences—attention de ne pas trop les solliciter!

Nous recommandons d'utiliser des câbles et des connecteurs de haute qualité. (Consultez notre revendeur pour obtenir de plus amples renseignements.)

Ce manuel de l'utilisateur s'applique à plus d'un amplificateur Paradigm MD de la série X. Les options de raccordement varient selon les modèles. Examinez le panneau arrière de votre amplificateur pour déterminer la ou les entrées

qui s'appliquent à votre modèle, puis choisissez celle qui répond le mieux à vos besoins.

Entrée RCA niveau de ligne (figs. 10A et 10B)

1. Entrée Mono (gauche, droite ou Sub-Out) se branche à partir de la sortie RCA (S/E) Sub/LFE de votre préamplificateur/processeur, récepteur audiovisuel ou de toute autre source de bas niveau appropriée (Fig. 10a).
2. Entrée stéreo (gauche et droite) se branche à partir du préamplificateur stéreo, du récepteur stéreo ou de toute autre source stéreo de bas niveau appropriée (Fig. 10b).

REMARQUE: NE PAS utiliser de connecteurs RCA-compatible qui ont une tige de centre creuse avec un trou à la pointe—l'insertion de ces connecteurs dans les prises RCA de l'amplificateur peut causer des dommages internes.

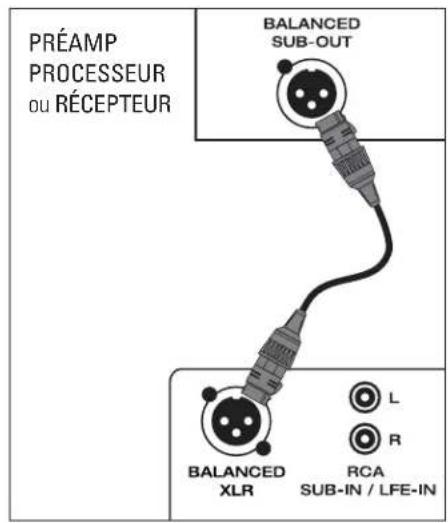

Entrée nivea de ligne-xlr équilibré (fig.11)

Se branche à partir de la sortie XLR équilibré Sub/LFE de votre préamplificateur/processeur, récepteur audiovisuel ou de toute autre source de bas niveau appropriée. Cette entrée fournit le bruit et la distorsion les moins élevés possible. Elle est particulièrement importante pour les longs traces de câble ou le bruit et la distorsion peuvent dégrader la performance.

Le port USB

L'amplificateur X-850 est doté d'un port USB qui permet de :

• Configurer votre système pour obtenir un son optimal, avec ou sans boîtier arrièr
• ; Utiliser le système de correction de la pièce numérique Paradigm Perfect Bass KitTM (vendu séparation).

Commandes de sortie et options de raccordement

Raccorder deux caissons de sous-graves PCS (Fig. 12a) : branchez le câble d'enceinte rouge (+) à la sortie positive (+) SUB 1 et le câ âble d'enceinte rouge (+) à la sortie positive (+) SUB 2 et le câble d'enceinte noir (-) à la sortie (-) SUB 2.

Raccorder quatre caissons de sous-graves PCS (Fig. 12a): branchez le cable d'enceinte rouge (+) à la sortie positive (+) SUB 1 et le cable d'enceinte noir (-) à la sortie (-) SUB 1. Pour le deuxième caisson de sous-graves, branchez le cable d'enceinte rouge (+) à la sortie positive (+) SUB 2 et le cable d'enceinte noir (-) à la sortie (-) SUB 2. Pour le troisième et le quatrième caisson de sous-graves, repêze les instructions ci-dessus exactement dans le même ordre.

Raccorder un caissons de sous-graves RVC (Fig. 12b): branche le cable d'enceinte rouge (+) à la sortie positive (+) SUB 1 et le cable d'enceinte noir (-) à la sortie (-) SUB 1.

Raccorder deux caissons de sous-graves RVC (Fig. 12c) : branchez Pour le deuxième caisson de sous-graves, branchez le cable d'enceinte rouge (+) à la sortie positive (+) SUB 2 et le cable d'enceinte noir (-) à la sortie (-) SUB 2.

REMARQUE: si vous raccordez plus de deux caissons de sous-graves RVC, vous aurez besoin d'un amplificateur X-850 supplémentaire, raccordé à son propre circuit CA.

Commandes

Ce manuel de l'utilisateur s'applique à plus d'un amplificateur de la série X. Examinez les panneaux avant et arrière de votre amplificateur, et cochez la case à côté de chaque commande qui s'applique à votre modèle. Avant de commencer le réglage fin de votre système, veuillez lire les descriptions des commandes et vous familiariser avec elles.

Auto-On/Off (allumé/éteint automatiquement)

Supprime le besoin d’actionner manuellement l’interrupteur d’allumage. Allume le caisson de sous-graves lorsqu’il y a un signal d’entrée. Si aucun signal d’entrée n’est détecté après 20 minutes, le caisson de sous-graves s’éteint automatiquement.

Trigger-In (déclencheur)

Permet aux composants dotés de sorties de déclenchement de commander à distance les fonctions allumer et éteindre.

Subwoofer Level (volume du caisson)

Établit le volume de sortie du caisson de sous-graves en fonction du volume des autres enceintes de votre système. Une fois réglée, pour effectuer des changements rapides en fonction du programme d'écoute ou selon vos goûts, utilisez la commande du volume de caisson de sous-graves de votre processeur ou récepteur audiovisuel.

Subwoofer Cut-Off with Bypass Option (Coupure du caisson de sous-graves et option de contournement)

Fixe la limite supérieure des fréquences reproduites par le caisson de sous-graves. Peut être réglée en fonction des caractéristiques d'atténuation des graves des enceintes. Par exemple, si les enceintes avant reproduisent les fréquences jusqu'à 80 Hz environ, la fréquence de coupure du caisson de sous-graves peut être réglée à environ 80 Hz. Si vous utilisez une commande de coupure du caisson externe, réglez cette commande à « Contournement »

L'option de contournement permet de contourner la commande de coupure intégrée du caisson de sous-graves afin de permettre au système de gestion des graves interne de votre préamplificateur/processeur ou récepteur de fournir la fonction de raccord.

Mise en phase

Selon l'endroit où le caisson de sous-graves est placé dans la pièce, il peut exister une annulation des fréquences basses. Cette situation se produit parce que votre caisson de sous-graves et les enceintes avant sont déphasés, ils travaillent l'un contre l'autre par l'entremise des fréquences qu'ils ont en commun. Les basses sont réduites et le son peut être disjoint. Cette commande synchronise le caisson et les enceintes dans la bande de fréquences qu'ils ont en commun.

Réglage fin

Lorsque vous effectuez le réglage fin de votre caisson de sous-graves pour l’intégrer le moins possible au reste de votre système, utilisez de la musique et des vidéos que vous connaissez bien. Elles doivent contenir des pistes avec une base continue et répétitive.

Évaluez la sortie de basse du caisson de sous-graves pour obtenir le meilleur mélange avec vos enceintes. Le son ne doit pas être trop fort ni attirer toute l'attention, pas plus qu’il ne doit être trop mince et difficile à entendre. Il doit ajouter du « poids » et du « punch » au son général et être aligné sur les principales enceintes.

Si vous utilisez un récepteur, un préamplificateur ou un préamplificateur/processeur avec commande des tonalités, réglez-le à plat (c.-à-d., « 0 ») et éteignez la commande de compensation (loudness).

Certains endroits où le caisson de sous-graves est placé peuvent entraîner une annulation des fréquences basses. Si les basses sont disloquées ou faibles, réglez la phase en fonction des instructions sur la commande d'alignement de la phase ci-dessous.

Réglages des commandes du caisson

Pour plus de commodité, les commandes du caisson de sous-graves sont situées sur le panneau avant de l'amplificateur. Vous aurez besoin d'un tournevis à tête carrée (non compris) pour régler ces commandes :

1. Tourner la commande du volume du caisson de sous-graves (level) en sens inverse des aiguilles d'une montre, jusqu'à position minimum;
2. Régler la commande de fréquence de coupure du caisson de sous-graves à la fréquence la plus élevée (c.-à-d., 150 Hz);
3. Régler la commande de mise en phase en position (sens inverse des aiguilles d'une montre);
4. En écoute une piste dans la principale aire d'écoute, demander à un assistant d'augmenter le volume du caisson de sous-graves jusqu'à ce qu'il soit possible de l'entendre clairement;
5. Demander à l'assistant de tourner lentement la commande de mise en phase jusqu'à production du maximum de graves. Le caisson de sous-graves et les enceintes avant sont mainte èce (p. ex. : tapis, rideaux, etc.);
6. Tourner la commande du volume du caisson de sous-graves en sens inverse des aiguilles d'une montre, jusqu'en position minimum;
7. Tourner la commande de fréquence de coupur , 50 Hz;
8. Augmenter lentement le volume du caisson de sous-graves jusqu'à ce que le volume de sortie du caisson corresponde au volume des enceintes avant. Les graves devraient être clairement audibles, mais non intrusifs.

OPTION DE CONTOURNEMENT FACULTATIVE : si vous utilisez un récepteur ou processeur audiovisuel pour commander la fonction de raccord, sautez l'étape suivante et réglez simplement la commande de fréquence de coupure du caisson de sous-graves à « Contournement » (Bypass) ;

1. Tourner lentement la commande de fréquence de coupure du caisson de sous-graves jusqu'à obtention du meilleur jumelage caisson de sous-graves/enceintes avant. Si le son est trop « mince », la fréquence de coupure est trop faible ; si le son est trop « percutant », la fréquence de coupure est trop élevée. Régler cette dernière jusqu'à obtention du son le plus équilibré possible ;
2. Fixez le plateau en verre sur le panneau avant.

Important! les amplificateurs couverts par ce manuel sont conçus pour être utilisés avec les caissons de sous-graves encastrables au mur ou au plafond paradigm MD et paradigm MD reference uniquement. l'utilisation avec toute autre marque de caisson de sous-graves peut causer des dommages permanents et annulera la garantie de paradigm.

Les amplificateurs ParadigmM et ParadigmM Reference sont garantis contre les défauts de matériel et de fabrication pendant une période de trois (3) ans à compter de la date d'achat du matériel neuf. Durant cette période, la réparation, le remplacement ou le réglage de pièces pour des défauts de matériel ou de fabrication seront gratuits. Les dommages causés par l'exposition abusive à la chaleur ou l'utilisation abusive ne sont pas couverts par la présente garantie.

Clauses spécifiques :

• La garantie entre en vigueur à la date d'achat par le premier acheteur chez un revendeur autorisé Paradigm MD ou Paradigm MD Reference seulement. La garantie n'est pas transférable;
• La garantie s'applique aux enceintes pour une utilisation résidentielle normale. Si les enceintes sont assujetties à l'une des conditions définies dans le paragraphe suivant, la garantie est nulle;
• La garantie ne s'applique pas à un usage commercial ou professionnel.

La garantie est revoquée si :

L'enceinte est assujettie à un usage abusif (accidentel ou intentionnel) ; L'enceinte est utilisée avec du matériel défectueux ou non ajustat ; - L'enceinte est soumise à des signaux électriques dommageables, un transport dangereux, des dommages mécaniques ou toute autre condition anormale ;

L'enceinte (y compris le boîtier) est altérée ou endommagée lors d'une réparation non autorisée; - La plaque du numéro de série de l'enceinte est enlevée ou défigurée.

Responsabilités du propriétaire

• Apporter un soin et un entretien normaux et raisonnables ; assumer les frais de transport jusqu'à l'atelier de réparation ;
• Fournir une preuve d'achat (conserver le reçu fourni lors de l'achat par le revendeur autorisé Paradigm® Reference comme preuve de la date d'acquisition).

Si une réparation est nécessaire, communiquez avec le revendeur autorisé Paradigm ND, Paradigm Electronics Inc. ou le distributeur à l'étranger (à l'extérieur du Canada et des États-Unis) pour planifier l'envoi prépayé de l'enceinte défectueuse. Consultez le site web www.paradigm.com pour plus d'informations.

Paradigm Electronics Inc. se réserve le droit d'améliorer ou de modifier ses produits en tout temps sans responsabilité ou engagement envers les produits existants.

La présente garantie tient lieu et place de toute autre garantie, explicite ou implicite, de qualité marchande et d'adéquation pour tout usage particulier, et ne peut être élargie ou étendue par quiconque. Paradigm Electronics Inc. et ses représentants ou agents ne peuvent pas être tenus responsables de dommages découlant de l'utilisation de ces produits. Dans les endroits où une réglementation spécifique interdit une telle limitation de la responsabilité, cette exclusion ne s'applique pas.

Conserver le présent manuel et le reçu comme preuves d'achat et de garantie.

Dans le respect de la directive WEEE (Waste Electrical & Electronic Equipment) mise en place par les institutions Européennes à compter du 13 Août 2005, nous souhaitons que nos personnes ou les autres puissent communiquer des matériels devant faire l'objet d'une procédure de recyclage ou de traitement approprié des déchets. Dans cette optique, Paradigm Electronics Inc (fabricant des enceintes Paradigm) et des Électroniques Anthem®) avec ses distributeurs agréés dans l'Union Européenne, ont mis en place une procédure de collecte et de retraitement gratuite. Pour en savoir davantage sur cette procédure, veuillez contacter votre revendeur, ou notre distributeur dans cette vente (vous en obtiendrez les coordonnées sur simple demande ou en consultant notre site Internet www.paradigm.com).

Notez que seuls le produit fini est concerné par cette directive et ses obligations. S'agissant de son emballage et de ses accessoires de transport, nous vous recommandons de les recycler selon les procédures mises en place par votre commune ou votre département.

www.paradigm.com
