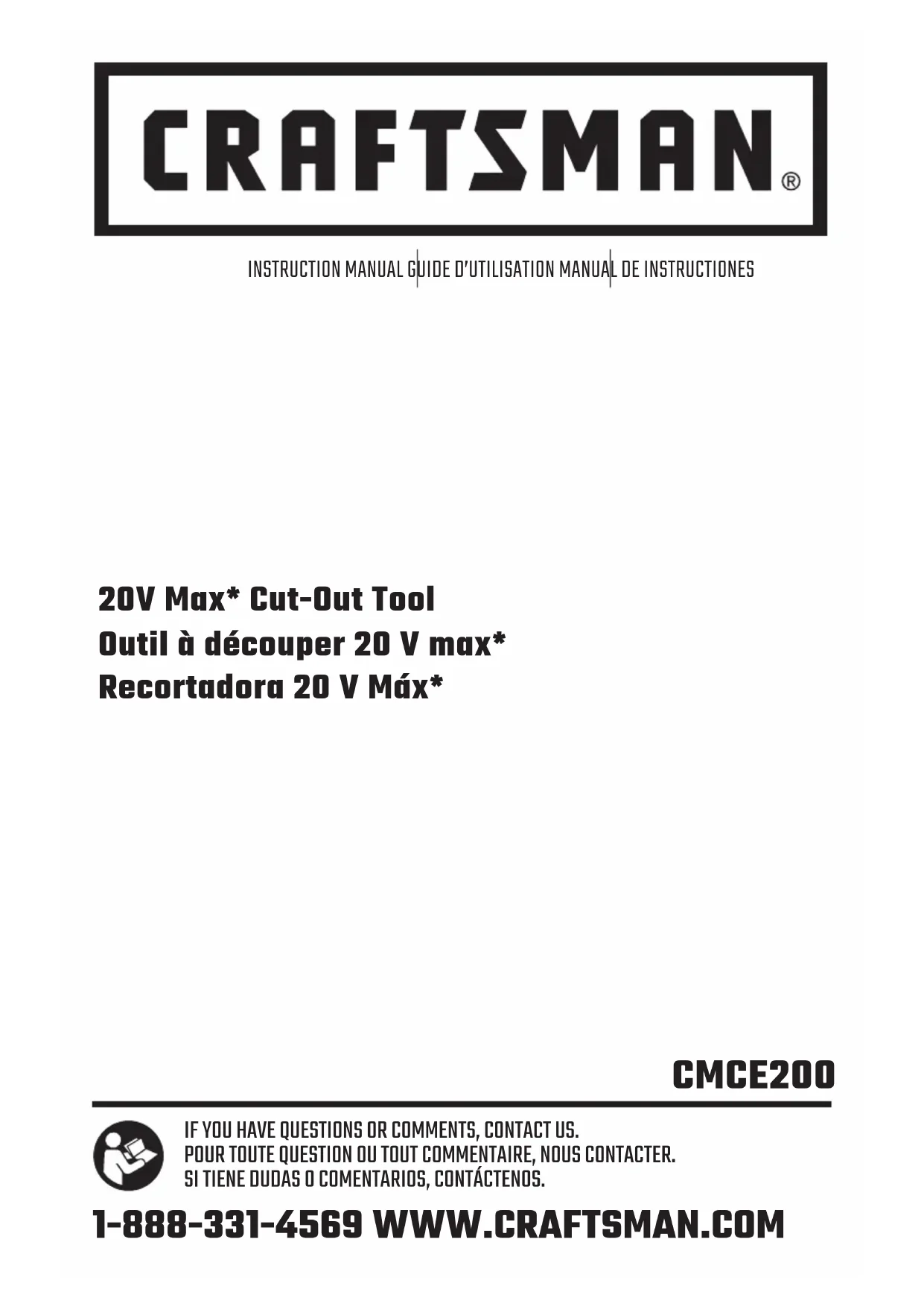

MODE D'EMPLOI CMCE200 Craftsman

Guide de profondeur de coupe

Bouton du verrou de la pince

Bouton de verrouillage de la tige

Lampe de travail DEL

Bouton de libération de la pile

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée. Les lieux encombrés ou sombres sont propices auxaccidents. b ) Ne pas faire fonctionner d’outils électriques dans un milieu déflagrant, tel qu’en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou lesvapeurs. c ) Éloigner les enfants et les personnes à proximité pendant l’utilisation d’un outil électrique. Une distraction pourrait en faire perdre la maîtrise àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche d’aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l’utilisation de fiches non modifiées correspondant à laprise. b ) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à laterre. c ) Ne pas exposer les outils électriques à la pluie ou à l’humidité. La pénétration de l’eau dans un outil électrique augmente le risque de chocélectrique. d ) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants et des pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent les risques de chocélectrique. e ) Pour l’utilisation d’un outil électrique à l’extérieur, se servir d’une rallonge convenant à cette application. L’utilisation d’une rallonge conçue pour l’extérieur réduira les risques de chocélectrique. f ) S’il est impossible d’éviter l’utilisation d’un outil électrique dans un endroit humide, brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un simple moment d’inattention en utilisant un outil électrique peut entraîner des blessures corporellesgraves. b ) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L’utilisation d’équipements de protection comme un masque antipoussière, des chaussures

AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations et les caractéristiques fournis avec cet outil électrique. Ne pas suivre toutes les instructions comprises aux présentes peut conduire à un choc électrique, un incendie et/ou des blessuresgraves.

Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sansfil). Définitions : symboles et termes d'alarmes sécurité Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels oumatériels.

DANGER : indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la mort ou des blessuresgraves.

AVERTISSEMENT : indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessuresgraves.

ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures légères oumodérées.

(Si utilisé sans aucun terme) Indique un message propre à lasécurité. AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommagesmatériels. Usage Prévu Cet outil à découper a été conçu pour la découpeprofessionnelle. nE PAs l’utiliser en milieu ambiant humide ou en présence de liquides ou de gazinflammables. Cet outil à découper est un outil électrique de professionnels. nE PAs le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur nonexpérimenté. Français (traduction de la notice d’instructions originale)

AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non‑respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.FRAnçAis

e ) Gardez les poignées et surfaces d’emprise propres et libres de tout produit lubrifiant. Vérifier si les pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents sont causés par des outils électriques malentretenus. f ) S’assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles àmaîtriser. g ) Utiliser l’outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L’utilisation d’un outil électrique pour toute opération autre que celle pour laquelle il a été conçu estdangereuse. h ) Garder vos mains et les surfaces de prise sèches, propres et libres de graisse et de poussière. Les mains et les surfaces de prise glissante ne permettent pas la manutention et le contrôle sécuritaires de l’outil dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur précisé par le fabricant. L’utilisation d’un chargeur qui convient à un type de bloc‑piles risque de provoquer un incendie s’il est utilisé avec un autre type de b loc‑piles. b ) Utiliser les outils électriques uniquement avec les blocs‑piles conçus à cet effet. L’utilisation de tout autre bloc‑piles risque de causer des blessures ou unincendie. c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir éloigné des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis ou autres petits objets métalliques qui peuvent établir une connexion entre les deux bornes. Le court‑circuit des bornes du bloc‑piles risque de provoquer des brûlures ou unincendie. d ) En cas d’utilisation abusive, le liquide peut gicler hors du bloc‑piles; éviter tout contact avec ce liquide. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir également des soins médicaux. Le liquide qui gicle hors du bloc‑piles peut provoquer des irritations ou desbrûlures. e ) Ne pas utiliser de bloc‑piles ou outil qui a été endommagé ou modifié. Les unités endommagées ou modifiées peuvent avoir une réaction imprévisible résultant en un incendie, une explosion ou un potentiel deblessure. f ) Ne pas exposer de bloc‑piles ou l’outil aux flammes ou à des températures excessives. L’exposition aux flammes ou à une température au‑dessus de 130°C (265°F) pourrait causer uneexplosion. antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessurescorporelles. c ) Empêcher les démarrages intempestifs. S’assurer que l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un bloc‑piles, de ramasser ou de transporter l’outil. Transporter un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à la position de marche risque de provoquer unaccident. d ) Retirer toute clé de réglage ou clé avant de démarrer l’outil. Une clé ou une clé de réglage attachée à une partie pivotante de l’outil électrique peut provoquer des blessurescorporelles. e ) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l’outil électrique dans les situationsimprévues. f ) S’habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les piècesmobiles. g ) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s’assurer que ceux‑ci sont bien raccordés et utilisés. L’utilisation d’un dispositif de dépoussiérage peut réduire les dangers engendrés par lespoussières. h ) Ne pas laisser votre connaissance acquise suite l’utilisation fréquente des outils vous permettre de baisser la garde et ignorer les principes de sécurité de l’outil. Un acte irréfléchi peut causer une blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outil électrique a ) Ne pas forcer un outil électrique. Utiliser l’outil électrique approprié à l’application. L’outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a étéconçu. b ) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout outil électrique dont l’interrupteur est défectueux est dangereux et doit êtreréparé. c ) Débranchez la fiche de la prise électrique et, si amovible, retirez le bloc‑piles de l’outil avant d’effectuer tout ajustement, changement et entreposage de celui‑ci. Ces mesures préventives réduisent les risques de démarrage accidentel de l’outilélectrique. d ) Ranger les outils électriques hors de la portée des enfants et ne permettre à aucune personne n’étant pas familière avec un outil électrique ou son mode d’emploi d’utiliser cet outil. Les outils électriques deviennent dangereux entre les mains d’utilisateursinexpérimentés.FRAnçAis

Renseignements de sécurité supplémentaires

ATTENTION: ne jamais modifier l’outil électrique ou toute pièce celui‑ci. Cela pourrait entraîner des dommages matériels ou des blessurescorporelles.

ATTENTION: TOUJOURS utiliser des lunettes de sécurité. Les lunettes de tous les jours NE SONT PAS des lunettes de sécurité. De plus, utilisez un masque facial ou cache‑poussière si l'opération de coupe est poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

certaines poussières créées par le ponçage mécanique, le sciage, l’aiguisage, le perçage et autres activités de construction contiennent des produits chimiques reconnus dans l’État de la Californie pour causer le cancer et des anomalies congénitales ou autres effets nuisibles sur la reproduction. Certains exemples de ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb, pénétrer dans le matériau trop profondément. Maintenir un minimum de pénétration pour éliminer tout risque de couper des filsélectriques.

• Ne pas utiliser cet outil comme une perceuse ou un tournevis électrique. Il n’a pas été conçu à ceteffet.

• S’assurer que tout organe de coupe est bien aiguisé et en bonne condition. Des organes de coupes endommagés peuvent provoquer les tressautements de l’outil et blesserl’utilisateur.

• Ne jamais toucher l’organe de coupe immédiatement après usage. Il pourrait être extrêmementchaud.

• Suivre systématiquement les recommandations de vitesse du fabricant, car certaines fraises nécessitent de tourner à des vitesses spécifiques pour des raisons de sécurité ou de performances. Si l’on n’est pas sûr de la vitesse adéquate ou si l’on rencontre un problème quelconque, contacter le fabricant desfraises.

• S’assurer que le moteur est à l’arrêt complet avant de poser l’outil. Le fait de poser l’outil alors que l’organe de coupe continue de tourner pose des risques de blessure ou de dommagematériel.

• S’assurer que l’organe de coupe ne touche pas la pièce à travailler avant de mettre l’outil en marche. Le fait de les mettre en contact pendant la mise en marche du moteur pourrait faire tressauter l’outil et poser des risques de blessure ou de dommagematériel.

• Si l’outil ne fonctionne pas correctement, l’apporter à un centre de service autorisé. Cet outil ne comporte aucune pièce réparable par l’utilisateur et ne doit être ouvert que par du personnelqualifié.

• Prendre des précautions à proximité des évents, car ils cachent des pièces mobiles. Vêtements amples, bijoux ou cheveux longs risquent de rester coincés dans ces piècesmobiles. Régles de sécurité additionnelles particuliéres concernant les outils à découper

• Utilisez des serres de fixation ou un autre dispositif de fixation permettant de soutenir et de retenir la pièce sur une plate‑forme stable. Tenir la pièce avec la main ou contre son corps n’est pas suffisamment stable et risque de provoquer une perte de maîtrise del’outil.

• Tenir l’outil par sa surface de prise isolée dans une situation où l’outil de coupe peut entrer en contact avec un câblage caché. Tout contact avec un fil " sous tension " mettra " sous tension " les pièces métalliques de l’outil et causera un choc électrique à l’opérateur del’outil.

AVERTISSEMENT : pour prévenir toute blessure,

s’assurer que l’écrou de la douille de serrage est fermement serré après tout changement d’organe de coupe ouréglage.

AVERTISSEMENT : ne pas appuyer sur le bouton

de verrouillage de la broche ou celui de l’écrou de la douille lorsque le moteur est en marche. L’utilisateur pourrait alors perdre le contrôle de l’outil et le laisser tomber, et risquer de se blesser ou d’endommager sérieusementl’outil.

AVERTISSEMENT : pour prévenir tout risque d’incendie

ou de blessure, couper le courant électrique là où toute découpe doit êtrefaite.

ATTENTION : ne pas toucher l’organe de coupe ou l’écrou de la douille pendant ou immédiatement après toute coupe. Ces derniers pourraient être assez chauds pour provoquer desbrûlures.

• Ne pas faire fonctionner l’outil tout en le transportant à son côté. L’organe de coupe en tournant pourrait s’accrocher aux vêtements et provoquer desblessures.

• Toujours porter des lunettes de protection. Porter un masque anti‑poussières et un protecteur auditif lorsque la situation le requiert. L’utilisation de dispositifs individuels de sécurité est recommandée. TRAVAILLER EN TOUTESÉCURITÉ.

• Toujours utiliser l’outil avec son guide de profondeur en place. Le guide empêche l’organe de coupe de g ) Suivre toutes les instructions de recharge et ne rechargez pas le bloc‑piles ou l’outil à des températures hors de la plage de température indiquée dans les instructions. Une recharge non conforme ou à une température hors des limites spécifiées peut endommager les piles et augmenter le risqued’incendie.

a ) Faire réparer l’outil électrique par un réparateur professionnel en n’utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l’outilélectriques. b ) Ne jamais réparer des blocs‑piles endommagés. La réparation de blocs‑piles doit seulement être effectuée par le fabricant ou les fournisseurs de serviceautorisé.FRAnçAis

Consignes de sécurité importantes pour les blocs‑piles

AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles d’avertissements du bloc‑piles, du chargeur et du produit. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en atmosphères explosibles comme la présence de liquides inflammables, de gaz ou de poussière. Insérer ou retirer la pile du bloc‑piles peut enflammer la poussière ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur. NE PAS modifier le bloc‑piles de quelque façon que ce soit dans un chargeur non compatible puisque le bloc‑piles peut se briser causant une blessurecorporelle. Consultez le tableau à la fin de ce guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs‑piles seulement dansCRAFTSMAN.

• NE PAS éclabousser ou immerger dans l’eau ou tout autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles dans des endroits où la température peut atteindre ou excéder 40°C (104°F) (comme les remises extérieures ou les édifices en métal durant l’été). Pour une meilleure durée de vie, entreposez le bloc‑piles dans un endroit frais etsec. REMARQUE: Ne pas ranger les blocs‑piles dans un outil avec la gâchette verrouillée. Ne jamais coller la gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement endommagé ou est entièrement usé. Le bloc‑piles peut exploser au cours d’un incendie. Des vapeurs et des matières toxiques sont produites lorsque les blocs‑piles au lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes ou à des températures excessives. L’exposition aux flammes ou à une température au‑dessus de 130°C (265°F) pourrait causer uneexplosion.

• Si le liquide des piles entre en contact avec la peau, lavez immédiatement avec de l'eau et du savon doux. Si le liquide vient en contact avec les yeux, rincez à l'eau courante durant 15minutes, ou jusqu'à ce que l'irritation

Le bloc‑piles n’est pas entièrement chargé lorsqu’il sort de la boîte. Avant d'utiliser le bloc‑piles et le chargeur, lisez attentivement les instructions de sécurité suivantes, puis suivez les procédures de chargement énoncées. Lorsque vous commandez des blocs‑piles de remplacement, assurez‑vous d’inclure le numéro du catalogue et latension. .....................protection oculaire .....................protection auditive ..................... lire toute la documentation L’étiquette apposée sur votre outil peut inclure les symboles suivants. Les symboles et leur définition sont indiqués ci‑après: V ......................... volts Hz ....................... hertz min ..................... minutes or DC ...... courant continu ...................... fabrication classe I (mis à la terre) …/min .............. par minute BPM .................... battements par minute IPM ..................... impacts par minute RPM .................... révolutions par minute sfpm ................... pieds linéaires par minute (plpm) SPM (FPM) ......... fréquence par minute A ......................... ampères W ........................ watts Wh ......................watt heures Ah ....................... ampères‑heures or AC ........... courant alternatif or AC/DC .... courant alternatif ou continu ...................... fabrication classe II (double isolation)

....................... vitesse à vide n ......................... vitesse nominale PSI....................... livres par pouce carré ...................... borne de terre ...................... symbole d’avertissement ..................... évitez de fixer la lumière ..................... protection respiratoire

• la silice cristallisée provenant des briques, du ciment et d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de construction traitéchimiquement. Votre risque à ces expositions varie selon la fréquence dont vous effectuez ce type de travail. Pour réduire votre exposition à ces produits chimiques: travaillez dans un endroit bien aéré et travaillez avec un équipement de sécurité approuvé, comme les masques anti‑poussière spécialement conçus pour filtrer les particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones exposées avec du savon et de l’eau. Permettre à la poussière d’entrer dans votre bouche, vos yeux ou la laisser sur la peau peut favoriser l’absorption des produits chimiques dangereux. Dirigez les particules loin du visage et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la grande majorité de la statique et de la poussière en suspension. Ne pas enlever la statique et la poussière en suspension pourrait contaminer l’environnement de travail ou représenter un risque accru pour la santé de l’utilisateur et ceux qui sont àproximité.

• Utilisez des pinces ou d’autres façons pratiques de sécuriser et maintenez la pièce de travail sur une plateforme stable. Tenir le travail par une main ou contre votre corps est instable et peut mener à une perte de contrôle et uneblessure.

• Les évents couvrent souvent des pièces qui se déplacent et doivent être évités. Des vêtements amples, les bijoux ou les cheveux longs peuvent se coincer dans des pièces quidéplacent.

ATTENTION: lorsque vous ne l’utilisez pas, placez l’outil sur le côté sur une surface stable là où cela n’entraînera pas un risque de trébuchement ou de chute. Certains outils avec de gros blocs‑piles se tiendront debout sur le bloc‑piles, mais ils peuvent facilement êtrerenversés.FRAnçAis

Consignes de sécurité importantes pour tous les chargeurs de piles

de sécurité, les instructions et les symboles d’avertissements du bloc‑piles, du chargeur et du produit. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un chargeur autre qu’un chargeur CRAFTSMAN . Les chargeurs et les blocs‑piles CRAFTSMAN sont spécifiquement conçus pour fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres utilisations que la charge des blocs‑piles rechargeables CRAFTSMAN . Les autres types de chargement de blocs‑piles peuvent causer la surchauffe et l’éclatement de ceux‑ci, entraînant une blessure corporelle, des dommages matériels, un choc électrique ou uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous débranchez le chargeur. Cela réduira le risque d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où il pourrait faire trébucher les passants ou être endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit absolument nécessaire. L'utilisation d'une rallonge inadéquate pourrait entraîner un risque d'incendie un choc électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur, gardez‑le toujours au sec et utilisez une rallonge appropriée pour l’extérieur. L’utilisation d’une rallonge appropriée pour l’extérieur réduit le risque de chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou calibrage américain normalisé des fils) approprié pour la sécurité. Plus le numéro de calibre du fil est petit, plus le cordon est lourd et par conséquent plus sa capacité est grande. Un cordon de taille inférieure entraînera une chute de tension de secteur ce qui causera une perte de puissance et une surchauffe. Le tableau suivant affiche la Le sceau SRPRC

Veuillez apporter vos blocs‑piles usagés dans un centre de services CRAFTSMAN autorisé ou chez votre détaillant local pour les recycler. Dans certaines régions, il est illégal de mettre les blocs‑piles usagés à la poubelle. Vous pouvez aussi contacter votre centre de recyclage local pour des informations sur les endroits où déposer le bloc‑piles usagé. Ne pas mettre dans la collecte sélective. Pour de plus amples renseignements, visitez www.call2recycle.org ou appelez au numéro sans frais dans le sceauSRPRC

est une marque de commerce déposée de Call 2Recycle,Inc. cesse, en gardant les yeux ouverts. Pour information de consultation médicale, l'électrolyte des piles est composé d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation respiratoire. Faites circuler de l'air frais. Si les symptômes persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque raison que ce soit. Si le boîtier du bloc‑piles est fendu ou endommagé, ne pas l'insérer dans le chargeur. Ne pas écraser, échapper ou endommager le bloc‑piles. Ne pas se servir d'un bloc‑piles ou chargeur qui a subi un impact, a été échappé, renversé par un véhicule ou endommagé d'une façon ou d'une autre (par ex. perforé par un clou, frappé par un marteau, sur lequel on a marché). Les blocs‑piles endommagés devraient être amenés/expédiés au centre de service pourrecyclage. Recommandations d’entreposage Le meilleur lieu pour l'entreposage est un endroit frais et sec loin de la lumière directe du soleil et de la chaleur ou du froid excessif. Entreposez le bloc‑piles entièrement chargé hors duchargeur. Instructions de nettoyage du bloc‑piles La saleté et la graisse peuvent être retirées des surfaces extérieures du bloc‑piles à l'aide d'un linge ou d’une brosse souple non métallique. Ne pas utiliser d'eau ou de solutionnettoyante. Blocs‑piles du niveau de la jauge de carburant (Fig. B) Certains blocs‑piles incluent une jauge de carburant. Lorsque vous appuyez et maintenez, les voyants DEL indiqueront le niveau approximatif de charge restante. Cela n’indique pas la fonctionnalité de l’outil et peut varier selon les accessoires utilisés, la température et l'utilisation de l’utilisateurfinal. Transport

AVERTISSEMENT : danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière à ce que des objets métalliques puissent entrer en contact avec les bornes des piles exposées. Par exemple, ne pas placer le bloc‑piles dans des tabliers, des poches, des coffres à outils, des boîtes d’ensembles de produits, des tiroirs, etc. avec des clous, des vis, des clés, les pièces de monnaie, les outils à main, etc. Lorsque vous transportez des blocs‑piles individuels, assurez‑vous que leurs bornes sont protégées et bien isolées de tout matériel avec lequel elles pourraient entrer en contact et causer un court‑circuit. REMARQUE: Les blocs‑piles Li‑Ion ne doivent pas être mises dans des bagages enregistrés sur les avions et doivent être bien protégées contre les courts‑circuits si elles sont dans des bagages àmain.FRANÇAIS

4. Le chargeur ne chargera pas un bloc‑piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement qui reste(nt) éteint(s). Apportez le chargeur et le bloc‑piles dans un centre de services autorisé si le(s) voyant(s) reste(nt) éteint(s). REMARQUE: Consultez l’étiquette près du (des) voyant(s) de chargement sur le chargeur pour les modèles de clignotement. REMARQUE: Pour retirer le bloc‑piles, on doit appuyer sur le bouton de libération du bloc‑piles sur certainschargeurs. Délai en cas de bloc chaud ou froid Lorsque le chargeur détecte un bloc‑piles qui est trop chaud ou trop froid, il démarre automatiquement le délai pour le bloc chaud/froid, suspendant la recharge jusqu’à ce que la température du bloc‑piles ait atteint une température appropriée. Le chargeur passe alors automatiquement en mode de chargement du bloc‑piles. Cette fonction assure une durée de vie maximale du bloc‑piles. Un bloc‑piles froid peut se charger à une vitesse plus lente qu’un bloc‑pileschaud. Le délai en cas de bloc chaud ou froid sera indiqué par le(s) voyant(s) vert continuant à clignoter, mais avec le voyant rouge allumé de façon continue. Lorsque le bloc‑piles a atteint une température appropriée, le voyant rouge s’éteindra et le chargeur reprendra la procédure dechargement. Système de protection électronique Les outils Li‑Ion sont conçus avec un système de protection électronique qui protégera le bloc‑piles contre une surcharge, une surchauffe et une importante décharge. L’outil s’éteint automatiquement et le bloc‑piles doit êtrerechargé. Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc‑piles et

optimiser son rendement, le recharger à une température ambiante de 18°C à 24°C (65°F à 75°F). NE PAS charger lorsque le bloc‑piles est en dessous de +4,5°C (+40°F) ou au‑dessus de +40°C (+104°F). C’est important pour prévenir tout dommage sérieux au bloc‑piles.

2. Le chargeur et le bloc‑piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal et cela n’indique pas un problème. Pour faciliter le refroidissement du bloc‑piles après l’utilisation, évitez de placer le chargeur ou le bloc‑piles dans un environnement chaud comme une remise en métal ou une remorque nonisolée.

3. Si le bloc‑piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant une lampe ou un autre appareil; b. Vérifiez si la prise d’alimentation est connectée à un interrupteur de lumière qui s’éteint lorsque vous éteignez les lumières; c. Si les problèmes de chargement persistent, apportez l’outil, le bloc‑piles et le chargeur dans votre centre de serviceslocal. bonne taille à utiliser selon longueur totale des de toutes les rallonges branchées ensemble et l’intensité nominale de la plaque signalétique. En cas de doute, utilisez le calibre le plus lourdsuivant. Calibre minimum pour rallonges électriques Volts Longueur totale de la rallonge en pieds (mètres) 120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7) Courant nominal AWG (American Wire Gauge) Plus de Pas plus

• Ne pas placer tout objet sur le dessus du chargeur ou placer le chargeur sur une surface molle qui pourrait bloquer les fentes de ventilation et entraîner une chaleur interne excessive. Placez le chargeur loin de toute source de chaleur. Le chargeur est ventilé grâce aux fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent, s’il a été échappé ou est autrement endommagé de quelque façon que ce soit. Apportez‑le dans un centre de servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un centre de services autorisé lorsqu’un entretien ou une réparation est nécessaire. Un mauvais réassemblage peut entraîner un danger de choc électrique, une électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une alimentation électrique domestique 120V. Ne pas essayer de l’utiliser sur toute autre tension. Cette consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans s'y limiter, les poussières de meulage, les copeaux métalliques, la laine d'acier, le papier d'aluminium ou toute accumulation de particules métalliques devraient être éloignées des ouvertures du chargeur et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation lorsqu’il n’y a aucun bloc‑piles àl’intérieur. Charger une pile (Fig. C, D)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc‑piles. Vert

clignotera(ont) de façon continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s)

de chargement vert demeure(nt) allumé(s) de façon continue. Le bloc‑piles peut être laissé dans le chargeur ou retiré.

la température de l’air est au‑dessus de 4,5°C (40°F) et sous 40°C (104°F).FRAnçAis

Agrafe pour courroie (accessoire optionnel) (Fig. I)

AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’outil et déconnectez le bloc‑piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou desaccessoires.

AVERTISSEMENT: pour réduire le risque de

blessures graves, NE PAS suspendre l'outil au‑dessus de la tête ou suspendre d'autres objets au crochet de ceinture. Suspendez l’agrafe pour courroie de l'outil SEULEMENT à une courroie detravail.

AVERTISSEMENT: afin de réduire le risque de

blessures graves, assurez‑vous que la vis maintenant le crochet de ceinture estsécuritaire.

AVERTISSEMENT: ne pas transporter l’outil par

l’agrafe pour courroie avec une mèche dans lapince. iMPORTAnT: Pour la fixation ou le remplacement de l’agrafe pour courroie

, utilisez seulement la vis

qui est fournie. Assurez‑vous que la vis est vissée de façonsécuritaire. L’agrafe pour courroie peut être fixée sur l'un ou l’autre des côtés de l’outil seulement à l’aide des vis fournies pour Guide de profondeur (Fig. A) Le guide de profondeur

s’enclenche sur les positionneurs comme illustré. Maintenir constamment en place le guide de profondeur lors de toute utilisation de l’outil. Pour des résultats optimum, régler le guide à l’aide du bouton pour permettre à l’organe de coupe de dépasser d’environ 3mm (1/8 po) du matériau àdécouper.

1. Pour remplacer la mèche, appuyez à la fois sur le bouton

de verrouillage de la tige

et le verrou de la pince

tournez le manche de la pince

dans le sens contraire des aiguilles d’unemontre.

2. Insérez ou retirez lamèche.

AVERTISSEMENT: les mèches sont tranchantes et

doivent être manipulées avecsoin.

ATTENTION : lorsque vous remplacez des mèches, ne pas insérer les cannelures de coupe dans la pince. Cela peut entraîner le bris demèches.

3. Pendant que vous appuyez sur à fois sur les verrous de

la tige et de la pince, tournez le manche de la pince dans le sens des aiguilles d'une montre pour serrez solidement la pince. Pour certaines grosses tâches, il peut être nécessaire d'utiliser une clé afin de serrer davantage l’écrou de la pince

tout en appuyant sur le bouton de verrouillage de la tige

ATTENTION : ne pas serrer la pince sans mècheinstallée. L’outil est accompagné de deux pinces de 3mm (1/8 po) et 6mm (1/4 po). Pour changer les pinces, retirez l’écrou de la pince et insérez la pincedésirée. Installation et retrait de la mèche (Fig. A) Cet outil est conçu pour des mèches de coupe en spirale avec une tige de 3mm (1/8po), 4mm (5/32po) (non incluse) ou 6mm (1/4po) et il a un système de changement de mèches sans outil. Pour changer les mèches, éteignez D’ABORD l’outil et déconnectez la pile de l’outil. Retirez le guide de profondeur de coupe

AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez et retirez le bloc‑piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un démarrage accidentel peut causer desblessures. Montage mural Certains chargeurs CRAFTSMAN sont conçus pour pouvoir être installés au mur ou être placés verticalement sur une table ou une surface de travail. Pour la fixation au mur, placez le chargeur près d'une prise de courant et loin d'un coin ou d’autres obstructions qui peuvent nuire à la circulation de l’air. Utilisez la base du chargeur comme modèle pour l’emplacement des vis de montage sur le mur. Fixez solidement le chargeur à l'aide de vis pour cloison sèche (achetées séparément) d'au moins 25,4mm (1po) de longueur avec tête de diamètre de 7à 9mm (0,28 à 0,35po) vissées dans du bois à une profondeur optimale en laissant exposée une partie de vis d'environ 5,5 mm (7/32po). Alignez les fentes au dos du chargeur avec les vis exposées et insérez‑les entièrement dans lesfentes. REMARQUE: Ne pas tenter de monter le chargeur CMCB101 sous un banc ou unetable. REMARQUE: Montez seulement le chargeur CMCB101 avec les voyants de chargement pointés vers leplafond. VersaTrack

AVERTISSEMENT: ne pas charger les piles pendant

que le chargeur est suspendu au railmural. LES CHARGEURS CRAFTSMAN, sauf CMCB101, peuvent être rangés sur le rail mural VersaTrack

de CRAFTSMAN. Les crochets et les accessoires sont vendus séparément. Veuillez consulter la feuille d’accessoires des fixations VersaTrack

pour de plus amplesrenseignements. REMARQUE: Le chargeur CMCB101 n’est pas compatible avec le rail mural VersaTrack

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc‑piles. Instructions de nettoyage du chargeur

AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de nettoyer. La saleté et la graisse peuvent être retirées des surfaces extérieures du chargeur à l'aide d'un linge ou d’une brosse souple non métallique. Ne pas utiliser d'eau ou de solutionnettoyante.FRAnçAis

enlever les saletés et la poussière hors des évents au moyen d’air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSIZ87.1lors dunettoyage. ENTRETIEN

AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, éteignez l’appareil etretirez le bloc‑piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer desblessures. Votre outil électrique CRAFTSMAN a été conçu pour fonctionner longtemps avec un minimum de entretien. Le fonctionnement continu et satisfaisant de l’outil dépendra d’une entretien adéquate et d’un nettoyagerégulier. Percer un trou pour une prise électrique (Fig. G)

AVERTISSEMENT: éteignez tous les circuits

électriques sous tension de toutes les zones où les trous seronteffectués.

1. Poussez tout câblage profondément dans la boîte de

prise de courant afin d’éviter des dommages dus à l’outil decoupe.

2. Avant de suspendre la feuille couvrant la prise, indiquez

l’emplacement approximatif du centre de la prise sur le panneau mural. Vérifiez la profondeur de la mèche de coupe sur le côté du panneau afin de vous assurer couper entièrement à travers dumatériau.

3. Fixez la feuille en place à l’aide de quelques fixations

en évitant le clou maintenant la prise. Cela permet au panneau mural de fléchir légèrement autour de la boîte de fixationssaillante.

4. Mettez l’outil de coupe en marche. En tenant

solidement l’outil avec les deux mains, plongez la mèche directement au centre de laprise.

5. Coupez vers la droite jusqu’à ce que l’extrémité de la

boîte dans le sens contraire des aiguilles d’une montre soit touchée. Retirez juste suffisamment pour que la mèche se dégage du panneau. Plongez à nouveau en tenant délicatement la mèche à l’extérieur de laboîte.

6. Suivez l’extérieur de la boîte comme illustré en

maintenant légèrement la pression contre la boîte. Cela réduira la déviation et vous donnera une coupe précisepropre.

7. Retirez les débris et la poussière de la prise. Terminez la

fixation de la feuille du panneaumural.

• Déconnecter le bloc‑piles de l’outil avant d’effectuer tout réglage, de changer un organe de coupe, ou de nettoyerl’outil.

• Ne jamais démarrer l’outil lorsque l’organe de coupe est engagé dans un matériau. L’organe de coupe pourrait agripper lematériau. Pour maintenir le contrôle de l’outil

• S’assurer que la surface de travail ne comporte ni clous ni vis. Le fait de couper dans un clou ou une vis peut faire tressauter l’outil et endommager l’organe decoupe.

• Ne jamais utiliser l’outil d’une main tout en maintenant la pièce à travailler de l’autre. Toujours arrimer le matériau d’abord puis guider l’outil à deuxmains.

• Ne jamais couper un matériau posé sur une surface dure. Laisser un espace entre le matériau et toute surface pour permettre à l’organe de coupe dedépasser. Interrupteur (Fig. A) Pour mettre le moteur en marche, mettre l’interrupteur

dans la position “ I “. Pour arrêter le moteur, mettre l’interrupteur dans la position “ O“. Position appropriée des mains (Fig. F)

AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des mains appropriée comme illustré.

AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS solidement en prévision d’une réactionsoudaine.

AVERTISSEMENT: l’outil peut se bloquer (s’il est

surchargé ou mal utilisé) causant une torsion. Attendez‑vous toujours à un blocage. Saisissez solidement l’outil avec les deux mains pour contrôler le mouvement de torsion et prévenir la perte de contrôle qui pourrait causer une blessurecorporelle. Une position des mains appropriée nécessite une main sur la poignée

et l’autre main entourant la pile pour contrôler le mouvement de torsion del’outil. Installation et retrait du bloc‑piles (Fig. E) REMARQUE: Pour une meilleure performance, assurez‑vous que le bloc‑piles est complètementchargé. Pour installer le bloc‑piles

dans l’outil, alignez le bloc‑piles avec les glissières à l’intérieur de la poignée de l’outil et glissez‑le dans la poignée jusqu’à ce que le bloc‑piles soit bien placé dans l’outil et assurez‑vous qu’il estenclenché. Pour retirer le bloc‑piles de l’outil, appuyez sur le bouton de libération

et tirez‑le fermement hors de la poignée de l’outil. Insérez‑le dans le chargeur comme indiqué dans la section relative au chargeur du présentmanuel. FONCTIONNEMENT

AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez le bloc‑piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer desblessures. accommoder les utilisateurs droitiers ou gauchers. Si vous ne voulez pas de crochet, vous pouvez le retirer del’outil. Pour retirer l’agrafe pour courroie, retirez la vis qui la maintient en place, puis réassemblez du côté opposé. Assurez‑vous que la vis est vissée de façonsécuritaire.FRANÇAIS

AVERTISSEMENT: afin de réduire de blessure

corporelle grave, éteignez et retirez le bloc‑piles avant d’effectuer tout ajustement ou de retirer/ installer des pièces ou des accessoires. Un démarrage accidentel peut causer desblessures.

AVERTISSEMENT: pour réduire le risque de blessure

corporelle grave, ne pas utiliser un crochet de suspension VersaTrack

endommagé ne supportera pas le poids del’outil.

AVERTISSEMENT: afin de réduire le risque de

AVERTISSEMENT: pour réduire le risque de blessures

graves, NE PAS suspendre l’outil au‑dessus du niveau de la tête ou suspendre d’autres objets au de suspension. Suspendez SEULEMENT l’outil sur le rail mural VersaTrack

à l’aide du desuspension.

AVERTISSEMENT: le crochet de suspension intégré

n’est pas un crochet pourcourroie.

AVERTISSEMENT: assurez‑vous que le poids de l'outil

ne dépasse pas le poids nominal maximum de 9kg (20lb) pour le crochet VersaTrack

AVERTISSEMENT: lorsque vous suspendez des objets

, distancez les outils de façon adéquate pour ne pas excéder 35kg (75lb) par piedlinéaire. IMPORTANT: Pour la fixation du crochet de suspension Versatrack

, utilisez seulement la vis fournie. Assurez‑vous de bien serrer la vis. Les accessoires Versatrack

permettent d’installer des outils compatibles de façon sécuritaire sur le système de rail muralVersatrack

Registre en ligne Merci pour votre achat. Enregistrez dès maintenant votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte provoquée par un incendie, une inondation ou un vol, cette preuve de propriété vous servira de preuve auprès de votre compagnied’assurances.

• SÉCURITÉ: l’enregistrement de votre produit nous permettra de communiquer avec vous dans l’éventualité peu probable de l’envoi d’un avis de sécurité régi par la loi fédérale américaine de la protection desconsommateurs.

• Registre en ligne à www.craftsman.com/registration. Réparations Le chargeur et le bloc‑piles ne sont pasréparables.Le chargeur ou le bloc‑piles ne comportent aucune pièceréparable.

AVERTISSEMENT : pour assurer la SÉCURITÉ et

la FIABILITÉ du produit, les réparations, l’entretien et les réglages doivent être réalisés (cela comprend l’inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine CRAFTSMAN ou un centre de réparation agréé CRAFTSMAN. Toujours utiliser des pièces de rechangeidentiques. Accessoires

AVERTISSEMENT: puisque les accessoires autres que

ceux offerts par CRAFTSMAN n’ont pas été testés avec ce produit, leur utilisation pourrait s’avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires CRAFTSMAN recommandés avec le présentproduit. Les accessoires recommandés pour cet outil sont vendus séparément au centre de service de votre région. Pour obtenir de l’aide concernant l’achat d’un accessoire, communiquer avec CRAFTSMAN, composer le 1-888-331-4569 .

AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer les pièces non métalliques de l’outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d’eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l’outil et n’immerger aucune partie de l’outil dans unliquide.

1. Éteignez l’outil, retirez le bloc piles et lesaccessoires.

ATTENTION : tout produit avec dents coupantes exposées doit être couvert de façon sécuritaire s’il doit être mis sur le rail muralVersaTrack

l’emplacement de montage

situé à la base del’outil. b. Utilisez un tournevis pour sécuriser le crochet de suspension avec la vis

fournie. Ne pas utiliser une autre vis pour lefaire. REMARQUE: Les accessoires Versatrack

pour utilisation avec votre outil sont disponibles à un coût supplémentaire chez votre détaillant local ou dans un centre de services agréé. Si vous avez besoin d’aide pour trouver un accessoire, veuillez contacter CRAFTSMAN, appelez au 1-888-331-4569.FRANÇAIS

Garantie limitée de trois ans CRAFTSMAN réparera ou remplacera sans frais tout appareil défectueux pour cause de défaut de matériau ou de main‑d'œuvre sur une période de trois ans à partir de la date d'achat de l'outil (deux ans pour les bloc‑piles). Cette garantie ne couvre pas les pièces en panne pour cause d'abus ou d'usure normale de l'outil. Pour plus de détails au sujet de la couverture de la garantie et l'information de réparation sous garantie, visitez www.craftsman.com ou composez le 1-888-331-4569. Cette garantie ne s’applique pas aux accessoires ou dommages causés par des réparations effectuées ou tentées par d’autres. CETTE GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines provinces ne permettent pas de limitation sur la durée de la garantie implicite ou l'exclusion ou la limitation de dommages indirects, alors ces limitations peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux particuliers et vous pouvez avoir d’autres droits qui varient selon les états ou lesprovinces. CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS SUR LES BLOC-PILES CRAFTSMAN

REMARQUE: la garantie de se produit sera annulée si le bloc‑piles a été altéré de quelque façon que ce soit. CRAFTSMAN ne peut être tenu responsable de tout dommage corporel causé par l’altération du produit et pourra poursuivre toute fraude en matière de garantie dans toute l’étendue permise par laloi.

GARANTIE DE REMBOURSEMENT DE90JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l’outil électrique ou de la cloueuse CRAFTSMAN , celui‑ci peut le retourner, accompagné d’un reçu, dans les 90jours à compter de la date d’achat pour obtenir un remboursement intégral, sans aucunproblème. AMÉRIQUE LATINE : cette garantie ne s’applique aux produits vendus en Amérique latine. Pour ceux‑ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent illisibles ou sont manquantes, composer le 1-888-331-4569 pour en obtenir le remplacementgratuit.EsPAñOl

• La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108. (120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion de 60Vmax*).

AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.
