GTSzcer01 - Lisseur GlobalTronics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil de mesure de consommation électrique
Marque	GlobalTronics
Modèle	GTSzcer01
Alimentation	230 V~, 50/60 Hz, max 16 A (prise) ; 2 piles bouton LR44/AG13 (affichage)
Puissance maximale mesurable	3680 W
Plage de mesure de tension	190 V - 276 V
Plage de mesure de courant	0,01 A - 20 A
Plage de mesure de puissance	1 W - 3680 W
Précision (tension, courant, puissance)	±3% de la valeur mesurée
Fonctions principales	Mesure tension, courant, puissance, consommation kWh, coût, historique sur 7 jours, surcharge, facteur de puissance
Affichage	Écran LCD avec rétroéclairage
Dimensions (approx.)	10 x 6 x 4 cm
Poids (approx.)	200 g
Sécurité	CAT II 300 V ; utilisation en intérieur uniquement ; ne pas ouvrir
Entretien et nettoyage	Nettoyer avec un chiffon sec ; débrancher avant nettoyage
Pièces détachées / réparabilité	Piles LR44/AG13 remplaçables ; réparation par un professionnel uniquement
Garantie	3 ans
Information générale	Notice disponible en plusieurs langues, PDF téléchargeable

FOIRE AUX QUESTIONS - GTSzcer01 GlobalTronics

Comment régler l'heure sur le GTSzcer01 ?

Appuyez plusieurs fois sur DISPLAY M / - jusqu'à voir l'icône d'horloge. Maintenez SET enfoncé 3 secondes jusqu'à ce que l'heure clignote. Utilisez VALUE H / + pour les heures et DISPLAY M / - pour les minutes. Appuyez sur OK pour valider.

Comment effacer les valeurs mesurées (kWh totaux, coûts, durée) ?

Affichez le courant (A) en appuyant sur VALUE H / +, puis maintenez OK enfoncé jusqu'à un signal sonore. Toutes les valeurs sont alors remises à zéro.

Que faire si l'écran affiche des anomalies ou ne répond plus ?

Débranchez l'appareil de la prise, retirez les piles un instant et remettez-les. Attention : cela réinitialise tous les réglages (heure, tarifs, etc.).

Comment régler le tarif du kWh (coût de l'électricité) ?

Affichez COST kWh avec DISPLAY M / -, puis maintenez SET 3 secondes. La partie euros clignote. Ajustez avec VALUE H / + et DISPLAY M / -. Appuyez sur SET pour passer aux centimes, puis OK pour valider.

Puis-je utiliser l'appareil avec un tarif heures pleines/heures creuses ?

Oui. Après avoir saisi le tarif jour, appuyez sur OK pour accéder au tarif nuit. Saisissez le prix et les heures de début de chaque tarif. L'appareil bascule automatiquement.

Comment consulter la consommation des 7 derniers jours ?

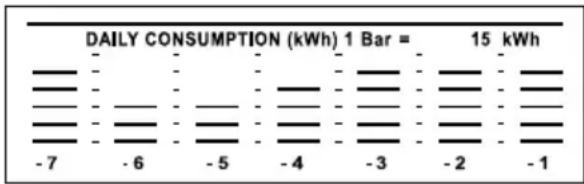

L'écran affiche un graphique à barres représentant la consommation quotidienne. Chaque barre correspond à un jour, de -1 (hier) à -7 (il y a 7 jours). L'échelle s'adapte (1, 2, 5, 10 ou 15 kWh par barre).

Que signifie le clignotement de OVERLOAD ?

L'appareil a détecté un dépassement du seuil de surcharge réglé (courant ou puissance). Il émet un signal sonore. Débranchez l'appareil en cause et réduisez la charge.

Comment régler ou supprimer une valeur de surcharge ?

Affichez OVERLOAD avec VALUE H / +, puis maintenez SET pour entrer en mode réglage. Choisissez A ou W, réglez la valeur. Pour supprimer, affichez la valeur max (Amax ou Wmax) et maintenez OK.

Quel type de piles utiliser et comment les remplacer ?

Utilisez deux piles bouton LR44 ou AG13. Retirez le compartiment en pressant les deux ressorts latéraux, remplacez les piles en respectant la polarité (+/-), puis réinsérez le compartiment.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon doux et sec. Ne jamais immerger dans l'eau ou utiliser de produits liquides.

MODE D'EMPLOI GTSzcer01 GlobalTronics

Nous vous remercions pour votre confiance .40

Avant d'utiliser l'appareil 40

Utilisation conforme 41

Consignes de sécurité 42

A propos de la pile.... 45

Explication des symboles 47

Mise en service 47

Remplacer les piles ....48

Description 50

Ecran LCD.... 51

Aperçu des fonctions 52

Préparation 53

Réglage de l'heure 53

Affichage 12h / 24 h 54

Régler le prix par KWh 55

Entrer le prix pour le tarif nocturne ..... 57

Effectuer les mesures 61

Appel des valeurs mesurées 62

Effacer les valeurs mesurées 63

Historique de la consommation ....64

Autres fonctions ( pour professionnels) ... 65

Surcharge.... 65

Facteur de performance 66

Dépannage ....68

Nettoyage 69

Environnement 69

Elimination des piles ....69

Elimination des appareils usés.... 70

Emballage 71

Declaration de conformité 71

Spécifications techniques 72

Exactitude des mesures 73

Conditions de garantie ....112

Carte de garantie 116

Nous vous remercions pour votre confiance !

Nous vous félicitons pour l'achat de ce nouvel appareil de mesure du coût du courant, et nous sommes convaincus que vous serez satisfait de cet appareil contemporain. Cet appareil vous aidera à déterminer les coûts d'énergie des appareils branchés. Nous espérons que cela vous permettra de trouver tous les gros consommateurs de courant pour que vous puissiez réduire vos coûts de courant électrique.

Avent d'utiliser l'appareil

Vérifiez, après avoir déballé l'appareil et avant chaque utilisation si l'article a des dégâts visibles. N'utilisez pas l'article le cas échéant et contactez votre revendeur. Cette notice d'utilisation est basée sur les normes et régulations en vigueur dans l'Union Européenne. Veuillez également observer les directives et lois spécifiques des

pays étrangers !

Lisez attentivement les consignes de sécurité et la notice d'utilisation avant de prendre en service votre appareil.

Ceci est indispensable afin de pouvoir utiliser toutes les onctions en toute sécurité et fiabilité.

Conservez cette notice d'utilisation, le bon de caisse et, si possible, l'emballage.

Joignez cette notice quand vous prêtez, donnez ou vendez l'appareil à une autre personne.

Utilisation conforme

Cet appareil permet de déterminer la consommation en courant électrique des appareils branchés avec le coût d'énergie associé.

L'article est destiné à une utilisation privée et ne convient pas pour l'utilisation commerciale.

Utilisez cet appareil toujours conformé-

ment à cette notice d'utilisation. Toute autre utilisation est considérée non conforme et peut provoquer des dégâts matériels ou des dommages personnels.

Le fabricant décline toute responsabilité pour les dégâts suite à une utilisation non conforme.

Consignes de sécurité

Veuillez observer les points suivants avant de prendre en service cet appareil de mesure du coût de courant :

Une mauvaise installation électrique ou une tension secteur surélevée peut provoquer une décharge électrique.

L'appareil convient uniquement pour une • tension alternative 230 V / 50/60 Hz.

Raccordez l'appareil uniquement à une • prise murale avec protection 230 V installée et sécurisée correctement.

L'appareil de mesure du coût de courant • est prévu pour l'utilisation privée. Il ne

convient pas pour l'utilisation professionnelle dans les blanchisseries, hôtels, etc. N'utilisez pas l'appareil quand il présente des dégâts visibles ou si la prise secteur est défectueuse.

N'ouvrez pas le boîtier, et mandatez un • spécialiste pour les réparations. Consultez alors un atelier spécialisé. Les réparations non compétentes, un raccordement incorrect et l'utilisation non conforme annulent toute forme de responsabilité et de garantie de la part du fabricant.

Utilisez l'appareil uniquement dans un • local sec. Ne l'utilisez jamais à l'extérieur ou en un local humide.

L'appareil ne doit pas être exposé aux • gouttes d'eau, aux projections d'eau ou à d'autres liquides.

Observez une distance minimale d'au • moins un mètre des sources d'humidité comme des lavabos.

Ne touchez jamais l'appareil avec des • mains humides.

Ne saisissez jamais un appareil électri-• que quand il est tombé à l'eau. Séparez l'appareil tout de suite du secteur le cas échéant.

N'apportez pas de modifications à l'appa-reil.

Ne raccordez pas plusieurs appareils • de mesure du coût de courant en série, ne le raccordez pas à d'autres appareils semblables.

Ne couvrez pas l'appareil, il y a un risque • de surchauffe.

Retirez l'appareil de la prise secteur si • vous ne l'utilisez pas ou en cas d'un dysfonctionnement.

Risques pour enfants !

Les enfants ne sont souvent pas capables d'identifier les risques, ou alors ils ont tendance à les sous-estimer.

Gardez les sacs et feuilles d'emballage • hors de la portée de nourrissons et petits enfants. Il existe le risque d'asphyxie !

Cet appareil n'est pas destiné à l'utilisation •

par des personnes avec des capacités physiques, sensorielles ou mentales limitées (y compris les enfants), ni par des personnes qui ont un manque d'expérience et/de savoir sans la surveillance d'une personne compétente ou sans avoir reçu des instructions claires d'une personne compétente à propos de l'utilisation de l'appareil.

Surveillez les enfants et conserver l'ap-pareil en un lieu hors de leur portée pour assurer qu'ils ne jouent pas avec. Une utilisation non conforme comporte le risque d'électrocution !

A propos de la pile

L'appareil de mesure du coût de courant est équipé de 2 piles (bouton) du type LR44 ou AG13 (les piles sont fournies).

Utilisez uniquement les types de piles mentionnés dans cette notice afin d'éviter incendies et explosions.

Ne tentez jamais de recharger les piles.

Ne jetez pas les piles dans le feu, ne les • court-circuitez pas, ne les démontez pas ! Risque d'explosion !

Gardez les piles hors de la portée des • enfants. Consultez immédiatement un médecin quand une pile a été avalée.

Sortez les piles épuisées immédiatement • de l'appareil ! Il y a un risque accru d'écoulement !

N'exposez pas les piles à des conditions • extrêmes, par exemple sur un radiateur, ou aux rayons de soleil ! Il y a un risque accru d'écoulement !

Evitez le contact avec la peau, les yeux • et les muqueuses. Si les parties du corps citées entrent en contact avec le liquide des piles, rincez-les tout de suite avec de l'eau fraîche et consultez immédiatement un médecin.

Utilisez uniquement des piles du même • type, ne mélangez pas les différents types ou les piles neuves et usées.

Remplacez toujours les deux piles en • même temps.

Nettoyez, si nécessaire, les contacts des • piles et de l'appareil avant d'insérer les piles.

Explication des symbole

Les symboles suivants figurent sur l'appareil :

	Utiliser dans un local fermé uniquement.
CAT II 300 V	L'appareil de mesure est autorisé pour circuits de courant directement raccordés au secteur de tensions basse.
	lA propos de l'élimination des appareils usés (voir page 69).

Mise en service

Les piles sont déjà insérées à la livraison. Activez-les en enlevant la bande isolante du compartiment des piles. Procédez selon la description suivante pour ouvrir le compartiment des piles.

Remplacer les piles

Sortez l'appareil de la prise murale. 1.

Comprimez les deux ressorts latéraux du 2. compartiment des piles simultanément et retirez le compartiment des piles de l'appareil.

Sortez les piles usées et déposez-les à un 3. point de ramassage de piles usées.

Insérez 2 piles neuves (piles boutons 1,5 4. V type LR44/AG13) dans le compartiment des piles.

Observez la polarité (+/-) illustrée sur le fond du compartiment des piles.

Insérez le compartiment des piles avec les 5. deux ressorts de contact dans les fentes de l'appareil et appuyer pour qu'il s'engage.

Notes :

Le compartiment des piles ne peut être inséré que dans un seul sens, observez les contours du boîtier.

Le compartiment des piles doit être inséré complètement avant la mise en service.

Sortez les piles de l'appareil si vous ne l'utilisez pas pendant une certaine durée pour éviter qu'elles s'écoulent prématurément.

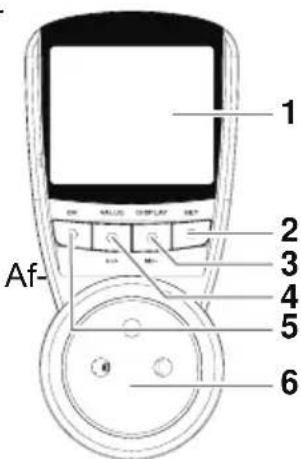

Description

Ecran LCD1. pour valeurs mesurées, durée et coûts

SET2. : Mode de saisie de l'heure et du tarif de courant

DISPLAY M / -:3. ficher heure, coûts ou consommation

VALUE H / +:4.

Afficher diverses valeurs mesurées

1 2 3 4 5 6 Af-

OK: 5. Enregistrer la saisie / saisir tarif de courant et valeurs de surcharge

Prise avec protection pour enfants inté-6. grée. Insérez les deux broches de la fiche en même temps quand vous insérez la fiche.

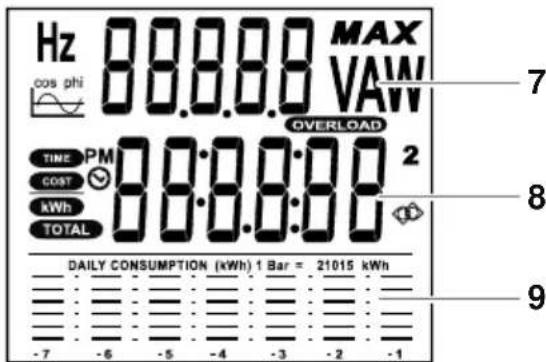

Ecran LCD

Hz cos phi 88.8.8 MAX VAW OVERLOAD TIME PM 2 COST 88:00:00 kWh TOTAL 88:00:00 DAILY CONSUMPTION (kWh) 1 Bar = 21015 kWh -7 -6 -5 -4 -3 -2 -1 7 8 9

1. Fourchette d'affichage pour tension, courant, puissance, fréquence, facteur de puissance et surcharge.

2. Zone d'affichage pour heure, durée de fonctionnement, coûts, consommation en énergie et devises

3. Représentation graphique de la consommation en énergie des 7 derniers jour.

Aperçu des fonctions

TouchesOK VALUE DISPLAY SET
Enregistrer saisies; 12h / 24h	V	[HSAZ]	Régler'heure
-	A	[WYST]	-
Enregistrer les entrées, afficher valeurs	AMAX		Saisir coût de courant/kWh
-	W	[HKSD]	-
-	WMAX	TOTAL	-
Enregistrer saisies	AC		Saisir limites de surcharge
-Hz-
-			-

Appuyez plusieurs fois sur les touches VALUE; H / + ou DISPLAY M / – pour afficher et appeler les valeurs mesurées. Les réglages ne peuvent être modifiés que lorsque les valeurs correspondantes sont affichées à l'écran (surlignées en gris sur l'image). Maintenez la touche SET enfoncée pendant 3 secondes.

Préparation

Pour effectuer des mesures simples (sans calcul de coûts), vous n'avez pas besoin de consulter ce chapitre, mais s pouvez continuer avec la page 61.

Régler l'heure

Appuyez sur la touche 1. DISPLAY M / - jusqu'à ce que l'écran affiche √.

Appuyer pendant 3 secondes sur la tou-2. che SET . L'heure affichée clignote.

Régler les heures à l'aide de la touche 3. VALUE; H / +

Régler les minutes à l'aide de la touche 4. DISPLAY M / -.

zéro à l'aide de la touche 5. SET.

Terminer et enregistrer à l'aide de la touche6. OK.

Affichage 12h / 24 h

1. Appuyez sur la touche DISPLAY M/—jusqu'à ce que l'écran ⬇ montre.

Appuyez sur la touche ⓆK pour confirmer le réglage 12 h ou 24 h.

(pour affichage 24 heures : PM = après-midi).

Régler le prix par KWh

Appuyez sur la touche 1. DISPLAY M / - jusqu'à ce que lécran s'affiche COST kWh .

0 v 0.000 Φ COST kWt

1. Appuyer pendant 3 secondes sur la touche SET la position des Euros cli-gnote. Entrez à présent le prix du courant par kilowatt/heure. Si vous consommez du courant au tarif nocturne, vous de-vez d'abord saisir le tarif journalier.

0 v 0.000 cos' kWh

1. Réglez le montant en Euro à l'aide des

touches VALUE; H/+ ou DISPLAY M/−.

1. Appuyez sur la touche SET. La place des cents clignote.

0 v 0.200 COST kWh

Réglez le montant de cents à l'aide des 5. touches VALUE; H/+ ou DISPLAY M/-.

Les autres positions des cents sont affi-6. chées de manière analogue (exemple : 0.285 = 28.5 cent).

0 v 0.285 COST kWh

Terminez et enregistrez à l'aide de la touche 7. OK.

Si vous n'avez qu'un tarif unique (sans tarif 8. nocturne), la saisie des prix se termine ainsi, et vous pouvez accéder aux autres menus à l'aide de la touche DISPLAY M / –.

Entrer le prix pour le tarif nocture Appuyez sur 9. OK.

L'écran affiche 4 traits. Cela signifie qu'il n'y a pas d'autre prix pour le tarif nocturne.

1. Appuyez sur la touche VALUE; H/+ pour saisir un tarif nocturne. L'écran se présente comme suit :

0 V 0.000 2 COST KVH

Appuyer pendant 3 secondes sur la tou-11. che SET. La position des Euro clignote.

0 V 0.000 2 COST kWh

Saisir le prix du tarif nocturne comme12. nous l'avons décrit (pt. 3 - 7).

0 v 0.198 2 COST kWh

Appuyez à nouveau sur 13. OK après avoir saisi le prix. L'heure TIME est affichée à l'écran. Saisissez l'heure de début du tarif journalier plus onéreux.

DV TIME 06:00

Maintenez la touche 14. SET enfoncée pendant 3 secondes. L'heure affichée clignote.

Réglez l'heure à l'aide de la touche 15. VALUE H / +, les minutes à l'aide de la touche Display M / -.

Appuyez sur 16. OK pour enregistrer.

Appuyez à nouveau sur OK pour régler 17. l'heure de début du tarif nocturne plus avantageux.

TIME 00:00 0V 2

1. Maintenez la touche SET enfoncée pendant 3 secondes. L'heure affichée clignote.

Saisissez l'heure de début du tarif noc-19. turne (réglez les heures à l'aide de la touche VALUE H / +, les minutes avec DISPLAY M / -).

0v TIME 23:00 2

Enregistrez la saisie avec la touche 20. OK. La touche 21. OK vous permet de vérifier les valeurs réglées. Les points suivants sont affichés successivement : Prix jour – prix nuit – heure tarif jour – heure tarif nocturne.

La touche 22. DISPLAY M / – permet de régler un autre point (l'heure par exemple).

Effectuer les mesures

Après le réglage de l'heure et du tarif du courant, vous pouvez commencer à mesurer.

1. Branchez l'appareil à une prise murale installée et sécurisée correctement de 230 V.
2. Raccordez l'appareil ou les appareils consommateur(s) moyennant une multiprise à l'appareil de mesure du coût de courant. Veuillez noter que la puissance totale des appareils raccordés est limitée à 3680 Watt.

Appel des valeurs mesurées

Appuyez à plusieurs reprises sur la touche VALUE H / + pour consulter les valeurs actuelles. Les valeurs suivantes sont affichées :

V• (tension secteur)

A• (courant actuel)

A•MAX(valeur maximale du courant)

W• (puissance consommée)

W MAX (valeur max. de la puissance • consommée)

A• OVERLOAD / W OVERLOAD (valeur de surcharge du courant / puissance consommée valeur de surcharge)

Hz• (fréquence du secteur)

• (facteur de rendement cosφ)

Appuyez à plusieurs reprises sur la touche DISPLAY M / – pour consulter les résultats

des mesurer de longue durée. Les valeurs suivantes sont affichées :

(heure actuelle)

• kWh TOTAL (consommation totale en kWh)
  • kWh COST (prix par kWh)
  • COST TOTAL (coût total en €)
  • TIME TOTAL (durée mesures)

Effacer les valeurs mesurées

En cas de besoin, vous pouvez effacer les valeurs de la consommation totale (kWh), de la durée totale de mesurage et les coûts au total en actionnant et maintenant la touche OK :

1. Appuyez sur la touche VALUE H / + jusqu'à ce que l'écran affiche le courant (A).
2. Maintenez la touche OK enfoncée jusqu'à ce que l'appareil émette un signal sonore. Toutes les valeurs sont alors effacées.

Historique de la consommation

Votre appareil de mesure du coût de courant enregistre la consommation en énergie des appareils raccordés sur une période de 7 jours. La période est affichée schématiquement sur l'écran LCD (voir ci-dessous), où chaque colonne représente un jour (-1 = hier, -7 = il y a une semaine).

Les barres dans les colonnes représentent les kWh consommées. Selon

la consommation, l'échelle peut changer, et chaque barre peut représenter 1, 2, 5, 10 ou 15 kWh.

Autres fonctions (pour professionnels)

Surcharge

Régler les valeurs de surcharge

Cette fonction permet de déterminer la valeur limite de courant (16 A max.) ou la puissance (3680 W max.) pour que l'appareil émette un avertissement de surcharge.

Lorsque l'une des valeurs de surcharge est excédée, OVERLOAD clignote sur l'écran, et l'appareil émet un signal sonore.

1. Appuyez sur la touche VALUE; H/+ jusqu'à ce que l'écran affiche OVERLOAD
   Maintenez la touche 2. SET enfoncée pendant 3 secondes. Sur l'écran A pour ampère ou W pour Watt clignote.

2. Vous pouvez alterner entre A et W à l'aide des touches VALUE H / + ou DISPLAY M / - .

Appuyez à nouveau sur la touche4. SET. La première position clignote.

Réglez la valeur souhaitée avec les tou-5. ches VALUE; H/+ ou DiSPLAY M/−.

Passez à la position suivante à l'aide de 6. la touche SET et réglez de la même façon.

Enregistrez la saisie avec la touche 7. OK.

Supprimer les valeurs de surcharge

Appuyez sur la touche VALUEH / + jusqu'à ce que l'écran affiche le courant maximal Amax ou la puissance maximale Wmax (A).

Maintenez la touche 2. OK enfoncée jusqu'à ce que l'appareil émette un signal sonore.

La valeur de surcharge correspondante est ainsi effacée.

Facteur de performance

La puissance consommée d'un appareil en W est calculé à partir du courant A multiplié par la tension V selon la formule suivante : P[W]=U[V] * I[A]

Lorsque des appareils capacitants ou inductifs sont raccordés, il y aura un décalage de

phase entre le courant et la tension, donc, le courant est en retard sur la tension ou vice versa.

L'angle de phase φ exprime le rapport entre rendement, puissance réactive et puissance apparente.

La puissance réactive assure la formation d'un champ magnétique autour d'un moteur électrique ou d'une bobine. L'énergie de la puissance réactive est d'abord stockée dans le champ magnétique, puis réalimentée dans le réseau à chaque réduction périodique du champ magnétique.

La puissance engendrée correspond à la valeur calculée selon la formule suivante en tenant compte des valeurs effectives U et I :

$$ p = U ^ {} I ^ {} \cos \varphi - U ^ {} I ^ {} \cos (2 \omega t + \varphi) $$

Cette expression contient

un terme d'addition indépendant du temps la puissance effective P = U * I * un terme de l'addition oscillant avec la double fréquence et l'amplitude S = U * I avec une valeur moyenne de zéro. Le facteur S est la puissance apparente.

Dépannage

Affichage anormal à l'écran

Si l'écran montre un affichage anormal ou s'il ne réagit pas quand les touches sont actionnées, il faudra réinitialiser l'appareil.

1. Retirez l'appareil de la prise.
2. Sortez brièvement les piles et réinsérez-les comme nous l'avons décrit à la page 48.

Attention : Tous les paramètres sont remis aux réglages d'usine quand vous sortez les piles, et il faudra les configurer à nouveau.

Nettoyage

Risque d'électrocution !

Séparez toujours l'appareil de mesure du • coût de courant du secteur avant de le nettoyer.

Il est interdit de rincer l'appareil ou de • l'immerger dans un liquide.

Nettoyez un chiffon mou et sec pour nettoyer.

Environnement

Elimination des piles

Les piles et accus ne doivent pas être jetés avec les déchets ménagers!

Chaque utilisateur a l'obligation légale de déposer les piles et accus auprès des points de ramassage de son domicile. Tous les piles et accus peuvent ainsi être recyclés de manière écologique.

Les piles et accus contenant des substances nocives sont caractérisés par ce signe accompagné de symboées chimiques (Cd pour Cadmium, Hg pour le mercure, Pb pour plomb).

Elimination des appareils usés

(Applicable dans l'Union Européenne et tous les pays européens avec un système de triage et collecte de matières utilisables).

Ne jetez pas les appareils usés avec les ordures ménagères.

Tout utilisateur est obligé, quand l'appareil est hors usage, de le

déposer auprès d'un point de ramassage.

Les appareils usés sont ainsi dépouillés correctement afin d'éviter des effets nocifs sur l'environnement.

Les appareils électriques sont, de ce fait, toujours marqués par le symbole suivant.

Ne jetez pas les appareils usés avec les déchets ménagers !

Si vous ne pouvez plus utiliser l'appareil, vous êtes obligé, en tant qu'utilisateur, de

déposer les appareils usés séparément des déchets ménagers au point de ramassage de la commune ou du quartier. Le recyclage compétent ainsi garanti aide à prévenir les effets nocifs sur l'environnement.

Les appareils électriques sont donc caractérisés par le symbole représenté ci-dessus.

Emballage

Eliminez les matériaux d'emballage de manière à ne pas charger l'environnement, triez-les et déposez-les dans les conteneurs prévus à cet effet.

Declaration de conformite

La conformité de ce produit avec les normes prévues par la loi est garantie. Vous trouverez la déclaration de conformité complète sur Internet sous www.gt-support.de.

Spécifications techniques

Tension d'entrée / de sortie : 230 V \~ / 50 Hz

Consommation : max. 16 A

Fourchette de mesure de la tension : 190 V - 276 V

Fourchette de mesure du courant : 0,01 A - 20 A

Fourchette de mesure de la puissance : 1 W – 3680 W

Fréquence affichée : 45 - 65 Hz

Résolution : 0,5 W

Mesure de consommation : 0,00 - 9.999,99 KWh

Durée de l'affichage : bis 9.999 h 59'

Exactitude des mesures

Volt: ± 3 % de la valeur mesurée 1) 2) 3)

Ampere: ± 3 % de la valeur mesurée ± 0,002 A ^1) 2)3)

Watt: ± 3 % de la valeur mesurée ± 1 W ^1) 2)3)

KWh: ± 3 % de la valeur mesurée ± 0,1 kWh 1) 2) 3)

Facteur de performance : ± 0,1 % du facteur de puissance mesuré 0,7 =< cosφ =< 1,0 2)4)

1) Fréquence : 45-65 Hz
2) Valeurs mesurées à la température ambiante normale
3) Distorsion de tension / courant < 15%
4) Courant de mesure >= 1.00 A / sinusoidal. Fréquence = 50 ou 60 Hz. Aucune commutation électronique

Inhalt

Le produit que vous venez d'acheter a été fabriqué soigneusement et sous surveillance constante.

La période de garantie a une durée de 3 ans à compter de la date d'achat.

Au cas où l'appareil devait présenter un 1. dysfoncti-onnement malgré les processus de fabrication et de contrôle très élaborés, nous vous prions de vous adresser à notre hotline du service après-vente.

Pour toutes les questions et commandes 2. de pièces de rechange, veuillez vous adresser par téléphone à notre centre de service après-vente.

Notre garantie correspond aux disposi-3. tions légales spécifiques des pay d'achat (selon justificatif / facture ou bon de livraison). Les endommagements dûs à l'usure habituelle, la surcharge ou l'utilisation non conforme sont exclus de la garantie.

Dans le cas d'une réclamation veuillez

contacter notre hotline de service après-vente au préalable par téléphone. Là, on est bien disposé à vous renseig-ner sur la suite du procédé. S'il vous plaît, n'envoyez pas votre article sans appel!

Veuillez conserver le bon de caisse comme justificatif d'achat.

Cette garantie ne couvre pas les domma- ges dûs à un accident, une utilisation non conforme et à la force majeure.

Pour le cas de garantie, veuillez vous adresser à notre hotline de service après-vente:

La garantie devient nulle en cas d'interventions sur l'appareil effectuées des personnes non compétentes. Si vous devez envoyer votre produit défectueux au service après-vente

(veuillez contacter le hotline avant), veillez à emballer le produit correctement. Nous n'endossons aucune responsabilité pour les dommages produit lors du transport.

Postcode/plaats / Code postal, lieu :

Telefoon met kengetal / Téléphone avec préfixe :

Garantie 3 ans à compter de la date d'achat. En cas d'une demande de garantie, l'appareil défectueux doit être accompagné de la carte de garantie et du bon de caisse. Les cartes de garantie expédiées ultérieure-ment ne sont pas prises en compte.

E42414 KW14/10B
