BEDIENUNGSANLEITUNG GTSzcer01 GlobalTronics

BEDIENUNGSANLEITUNG2

(Beispiel: 0.285 = 28.5 Cent).20

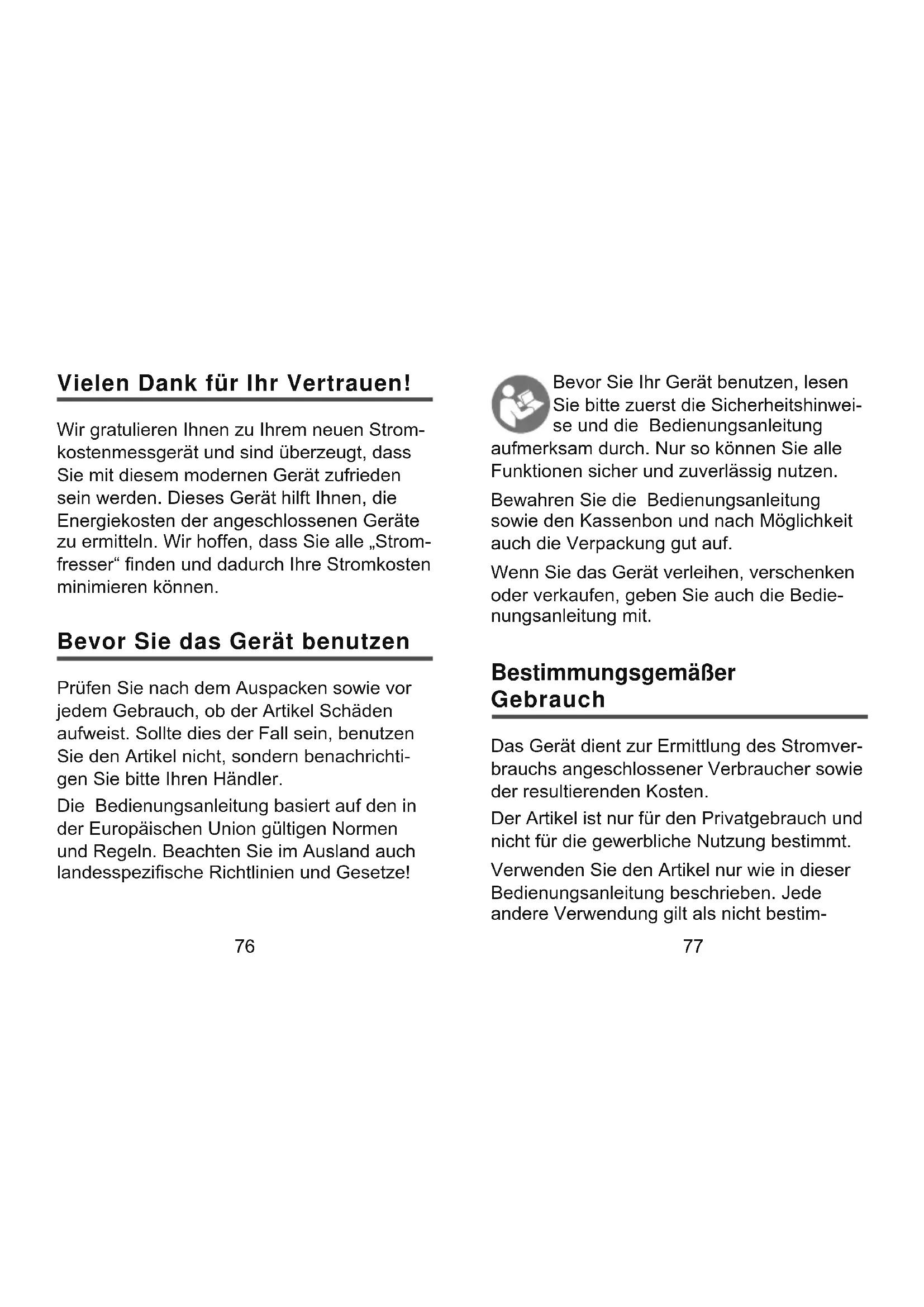

Vielen Dank für Ihr Vertrauen! Wir gratulieren Ihnen zu Ihrem neuen Strom- kostenmessgerät und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden. Dieses Gerät hilft Ihnen, die Energiekosten der angeschlossenen Geräte zu ermitteln. Wir hoffen, dass Sie alle „Strom- fresser“ nden und dadurch Ihre Stromkosten minimieren können. Bevor Sie das Gerät benutzen Prüfen Sie nach dem Auspacken sowie vor jedem Gebrauch, ob der Artikel Schäden aufweist. Sollte dies der Fall sein, benutzen Sie den Artikel nicht, sondern benachrichti- gen Sie bitte Ihren Händler. Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezische Richtlinien und Gesetze! Bevor Sie Ihr Gerät benutzen, lesen Sie bitte zuerst die Sicherheitshinwei- se und die Bedienungsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen. Bewahren Sie die Bedienungsanleitung sowie den Kassenbon und nach Möglichkeit auch die Verpackung gut auf. Wenn Sie das Gerät verleihen, verschenken oder verkaufen, geben Sie auch die Bedie- nungsanleitung mit. Bestimmungsgemäßer Gebrauch Das Gerät dient zur Ermittlung des Stromver- brauchs angeschlossener Verbraucher sowie der resultierenden Kosten. Der Artikel ist nur für den Privatgebrauch und nicht für die gewerbliche Nutzung bestimmt. Verwenden Sie den Artikel nur wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestim-78

mungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungs- gemäßen Gebrauch entstanden sind. Sicherheitshinweise Bevor Sie Ihr Stromkostenmessgerät in Be- trieb nehmen, beachten Sie folgende Punkte: Fehlerhafte Elektroinstallation oder zu hohe Netzspannung kann zu elektrischem Stromschlag führen. Das Gerät ist ausschließlich für 230 V / • 50/60 Hz Wechselspannung geeignet. Schließen Sie das Gerät nur an einer ord-• nungsgemäß installierten und abgesicher- ten 230 V Schutzkontaktsteckdose an. Das Gerät ist für die Verwendung im • Privathaushalt und die dort üblicherweise anfallenden Mengen konzipiert. Für den gewerblichen Einsatz in Hotels, Pensionen etc. ist es ungeeignet. Betreiben Sie das Gerät nicht, wenn es sichtbare Schäden aufweist oder der Netzstecker defekt ist. Öffnen Sie das Gehäuse nicht, sondern • überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fachwe- rkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen. Verwenden Sie das Gerät nur in trocke-• nen Innenräumen. Betreiben Sie es nie in Feuchträumen oder im Freien. Das Gerät darf nicht mit Tropf- oder • Spritzwasser bzw. anderen Flüssigkeiten in Berührung kommen. Halten Sie einen Mindestabstand zu • Feuchtquellen wie Waschbecken o. Ä. von einem Meter. Fassen Sie das Gerät niemals mit feuch-• ten Händen an. Greifen Sie niemals nach einem Elektro-• gerät, wenn es ins Wasser gefallen ist. Trennen Sie das Gerät in so einem Fall sofort vom Netz.80

Nehmen Sie keine Änderungen am Gerät • vor. Stecken Sie nicht mehrere Stromkosten-• messgeräte hintereinander bzw. verbinden Sie das Gerät nicht mit ähnlichen Geräten. Decken Sie das Gerät nicht ab, es besteht • Überhitzungsgefahr. Wenn Sie das Gerät nicht benutzen, oder • wenn eine Störung auftritt, ziehen Sie es aus der Steckdose. Gefahren für Kinder! Kinder erkennen Gefahren häug nicht oder unterschätzen sie. Halten Sie Verpackungsbeutel und -folien • von Babys und Kleinkindern fern. Es bes- teht Erstickungsgefahr! Dieses Gerät ist nicht dafür bestimmt, • durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso- rischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Beaufsichtigen Sie Kinder und bewahren • Sie das Gerät außerhalb deren Reichweite auf, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Unsachgemäßer Gebrauch bedeutet Stromschlaggefahr! Batteriehinweise Das Stromkostenmessgerät wird mit 2 Batterien (Knopfzellen) des Typs LR44 bzw. AG13 bestückt (diese Batterien sind im Liefe- rumfang enthalten). Verwenden Sie nur den hier angege- benen Batterietyp, um Gefahren durch Brand und Explosion zu vermeiden. Niemals versuchen, Batterien aufzuladen.• Batterien nicht ins Feuer werfen, nicht • kurzschließen oder auseinander nehmen! Explosionsgefahr! Batterien von Kindern fernhalten. Sofort • einen Arzt aufsuchen, wenn eine Batterie verschluckt wurde.82

Erschöpfte Batterien umgehend aus dem • Gerät entfernen! Erhöhte Auslaufgefahr! Batterien keinen extremen Bedingungen • aussetzen, z. B. auf Heizkörpern oder in direkter Sonnenstrahlung! Erhöhte Aus- laufgefahr! Kontakt mit Haut, Augen und Schleimhäu-• ten vermeiden. Bei Kontakt mit Batte- riesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen. Nur Batterien des gleichen Typs einset-• zen, keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinan- der verwenden. Immer beide Batterien gleichzeitig aus-• tauschen. Batterie- und Gerätekontakte vor dem • Einlegen bei Bedarf reinigen. Symbolerklärungen Folgende Symbole nden Sie auf dem Gerät: Nur in geschlossenen Räumen verwenden. CAT II 300 V Das Messgerät ist zugelassen für Stromkreise, die elektrisch direkt mit dem Niederspannungsnetz verbun- den sind. Hinweis zur Entsorgung von Altgerä- ten (siehe Seite 106). Inbetriebnahme Die Batterien sind bei der Lieferung des Ge- rätes bereits eingelegt. Aktivieren Sie diese, indem Sie den Isolationsstreifen im Batterie- fach entfernen. Verfahren Sie zum Öffnen der Batteriefaches wie im folgenden Abschnitt beschrieben.84

Batteriewechsel Ziehen Sie das Gerät aus der Steckdose 1. heraus. Drücken Sie die beiden seitlichen Rastfe-2. dern des Batteriefaches gleichzeitig zu- sammen und ziehen Sie das Batteriefach aus dem Gerät heraus. Entnehmen Sie die verbrauchten Batterien 3. und entsorgen Sie diese bei einer Sam- melstelle für Altbatterien. Setzen Sie 2 neue Batterien (1,5 V Kno-4. pfzellen, Typ LR44/AG13) in das Batterie- fach ein. Achten Sie beim Einlegen auf die richtige Polarität (+/-), wie auf dem Boden des Batteriefaches abgebildet. Stecken Sie das Batteriefach mit den 5. beiden Kontaktfedern in die Schlitze des Gerätes und drücken Sie es bis zum Einrasten zu. Hinweise: Das Batteriefach lässt sich nur in einer Rich- tung in das Gerät einsetzen, achten Sie auf die Gehäusekontur. Das Batteriefach muss vor Wiederinbetrieb- nahme vollständig eingesetzt sein. Falls Sie das Gerät für längere Zeit nicht benutzen, entnehmen Sie die Batterien aus dem Gerät, um ein vorzeitiges Entleeren zu vermeiden.86

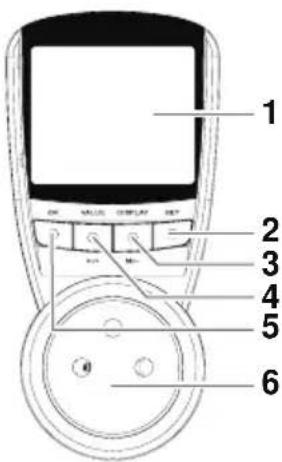

Artikelbeschreibung 1 LCD-Display für Messwerte, Zeit und Kosten 2 SET: Eingabe-Mo- dus für Uhrzeit und Strompreise 3 DISPLAY M / –: Zeit, Kosten oder Verbrauch anzei- gen 4 VALUE H / +: vers- chiedene Mess- werte anzeigen 5 OK: Eingabe speichern / Strompreis und Überlastungswerte eingeben 6 Steckdose mit integrierter Kindersiche- rung. Beim Einstecken des Steckers beide Steckerstifte gleichzeitig einführen.

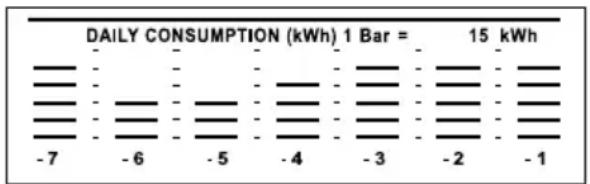

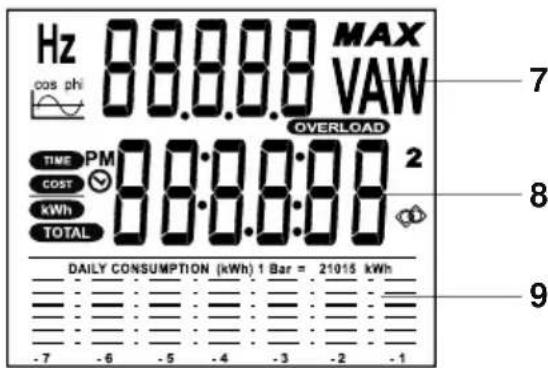

7 Anzeigebereich für Spannung, Strom, Leistung, Frequenz, Leistungsfaktor und Überlast. 8 Anzeigebereich für Uhrzeit, Betriebszeit, Kosten, Energieverbrauch und Währung 9 Grafische Darstellung des Energiever- brauchs in den letzten 7 Tagen

Tasten OK VALUE DISPLAy SET Eingaben spei-chern; 12h / 24h Anzeige wählen Uhrzeit einstellen – A kWh TOTAL Eingaben spei-chern; Werte anzeigen

MAX COST kWh Stromkos-ten / kWh eingeben – W COST TOTAL

– W MAX TIME TOTAL Eingaben speichern OVERLOADÜberlas-tgrenzen eingeben – Hz –

Funktionsübersicht Tasten VALuE H / + bzw. DiSPLAY M / – wie- derholt drücken, um Messwerte und Anzeigen abzurufen. Einstellungen können nur geändert werden, wenn die entsprechenden Werte im Display angezeigt werden (hier grau hinterlegt). Dazu Taste SET 3 Sekunden lang gedrückt halten. Vorbereitung

Um reine Messungen (ohne Kostenrechnung) durchzuführen, können Sie dieses Kapitel überspringen und sofort auf Seite 96 fortfahren. Uhrzeit einstellen Taste 1. DiSPLAY M / – so oft drücken, bis im Display angezeigt wird. Taste 2. SET 3 Sekunden lang drücken. Die Zeitanzeige blinkt. Stunden mit Taste 3. VALuE H / + einstellen Minuten mit Taste 4. DiSPLAY M / – einstellen. Sekunden mit Taste 5. SET auf Null setzen. Eingabe mit Taste 6. OK beenden und speichern.90

12h / 24 h Anzeige Taste 1. DiSPLAY M / – so oft drücken, bis im Display angezeigt wird. Taste 2. OK drücken, um 12 h oder 24 h Anzeige einzustellen. (Bei 12h-Anzeige: PM = nachmittags). Preis pro KWh einstellen Taste 1. DiSPLAY M / – so oft drücken, bis im Display COST kWh angezeigt wird.

kWh COST Taste 2. SET 3 Sekunden lang drücken. Die Stelle der Euro-Anzeige blinkt. Geben Sie jetzt den Strompreis je Kilowattstunde ein. Falls Sie Nachtstrom beziehen, geben Sie zuerst den Preis für den Tagtarif ein. kWh COST

Eurobetrag mit den Tasten 3. VALuE H / + oder DiSPLAY M / – einstellen. Taste 4. SET drücken. Die erste Stelle der Cent-Anzeige blinkt. kWh COST

Centbetrag mit den Tasten 5. VALuE H / + oder DiSPLAY M / – einstellen. Die weiteren Stellen der Cent-Anzeige auf 6. die gleiche Weise einstellen (Beispiel: 0.285 = 28.5 Cent).92

kWh COST Eingabe mit Taste 7. OK beenden und speichern. Wenn Sie nur über einen Einpreistarif 8. (kein Nachtstrom) verfügen, ist die Preis- eingabe hiermit abgeschlossen und Sie können mit der Taste DiSPLAY M / – in die anderen Menüs wechseln. Preis für Nachtstrom eingeben Taste 9. OK drücken.

Im Display werden 4 Striche angezeigt. Dies bedeutet, dass kein zweiter Preis für Nachtstrom berücksichtigt wird. Taste 10. VALuE H / + drücken, um einen Preis für Nachtstrom eingeben zu kön- nen. Das Display sieht nun so aus:

Taste 11. SET 3 Sekunden lang drücken. Die Stelle der Euro-Anzeige für den günstigen Nachttarif blinkt.

Den Preis für den Nachttarif wie zuvor 12. beschrieben eingeben (Pkt. 3 - 7).94

Nach der Preiseingabe noch einmal Taste 13. OK drücken. Im Display wird nun TIME angezeigt. Geben Sie hier die Uhrzeit ein, ab der der teure Tag strom berechnet wird.

TIME Taste 14. SET ca. 3 Sekunden lang gedrückt halten. Die Zeitanzeige blinkt. Stunden mit Taste 15. VALuE H / +, Minuten mit Taste DiSPLAY M / – einstellen. Zum Speichern Taste 16. OK drücken. Taste 17. OK noch einmal drücken, um die Zeit einzustellen, ab der Sie den preiswerten Nachtstrom beziehen.

TIME Taste 18. SET ca. 3 Sekunden lang gedrückt halten. Die Zeitanzeige blinkt. Die Zeit eingeben, ab der der Nacht-19. tarif berechnet wird (Stunden mit Taste VALuE H / +, Minuten mit Taste DiSPLAY M / – einstellen).

Eingabe mit Taste 20. OK speichern. Mit der Taste 21. OK können Sie die einges- tellten Werte kontrollieren. Es werden nacheinander angezeigt: Preis Tag - Preis Nacht - Zeit Tagtarif - Zeit Nachttarif. Mit der Taste 22. DiSPLAY M / – einen ande- ren Bereich einstellen (z.B. die Uhrzeit). Messung durchführen Nachdem Sie die Uhrzeit und den Strompreis eingestellt haben, können Sie mit den Mes- sungen starten. Schließen Sie das Gerät an eine 1. ordnungsgemäß installierte und abgesi- cherte 230 V Steckdose an. Schließen Sie nun den Verbraucher bzw. 2. die Verbraucher (über eine Mehrfachs- teckleiste) an das Stromkostenmessgerät an. Beachten Sie bitte, dass die Gesamt- leistung der angeschlossenen Verbrau- cher 3680 Watt nicht übersteigen darf. Abrufen der Messwerte Um aktuelle Messwerte abzurufen, drücken Sie wiederholt die Taste VALuE H / +. Folgende Werte werden angezeigt: V• (Netzspannung) A• (zurzeit ießender Strom)

MAX (Strom Maximalwert) W• (aufgenommene Leistung)

MAX (aufgen. Leistung Maximalwert)

OVERLOAD / W OVERLOAD (Strom Überlastwert / aufgen. Leistung Überlastwert) Hz• (Netzfrequenz)

• (Leistungsfaktor cosφ) Um Langzeitmessergebnisse abzurufen, drüc- ken Sie wiederholt die Taste DiSPLAY M / –. Folgende Werte werden angezeigt:

(aktuelle Uhrzeit) kWh

TOTAL (Gesamtverbrauch in kWh) kWh

COST (Preis einer kWh) COST

TOTAL (Gesamtkosten in €) TIME

TOTAL (gesamte Messzeit)98

Messwerte löschen Bei Bedarf können Sie die Werte für Ge- samtverbrauch (kWh), gesamte Messzeit und die Gesamtkosten durch Drücken und Halten der Taste OK löschen: Taste 1. VALuE H / + so oft drücken, bis im Display Strom (A) angezeigt wird. Taste 2. OK so lange gedrückt halten, bis das Gerät einen Signalton ausgibt. Alle Werte sind damit gelöscht. Verbrauchshistorie Ihr Stromkostenmessgerät zeichnet den Ener- gieverbrauch der angeschlossenen Geräte über einen Zeitraum von 7 Tagen auf. Er wird unten im LCD-Display graphisch dargestellt, wobei jede Spalte für einen Tag steht (-1 = gestern, -7 = vor einer Woche). Die einzelnen Balken in den Spalten reprä- sentieren die verbrauchten kWh. Je nach Verbrauch ändert sich die Skalierung, sodass jeder Balken entweder 1, 2, 5, 10 oder 15 kWh entspricht.100

Weitere Funktionen (für Profis) Überlast Überlastwerte einstellen Mit dieser Funktion können Sie festlegen, bei welchem Stromwert (16 A max.) oder bei welcher Leistung (3680 W max.) das Gerät eine Überlastwarnung ausgeben soll. Wird einer der Überlastwerte überschritten, wird im Display OVERLOAD blinkend ange- zeigt und das Gerät sendet einen Warnton. Taste 1. VALuE H / + so oft drücken, bis im Display OVERLOAD angezeigt wird. Taste 2. SET ca. 3 Sekunden lang gedrückt halten. Im Display blinkt entweder ein A für Ampere oder ein W für Watt. Mit den Tasten 3. VALuE H / + oder DiS- PLAY M / – können Sie zwischen A und W wechseln. Taste 4. SET erneut drücken. Die erste Stelle der Anzeige blinkt. Gewünschten Wert mit den Tasten 5. VALuE H / + oder DiSPLAY M / – einstel- len. Mit Taste 6. SET zur nächsten Stelle wech- seln und diese auf die gleiche Weise einstellen. Eingabe zum Schluss mit Taste 7. OK spei- chern. Überlastwerte löschen Taste 1. VALuE H / + so oft drücken, bis im Display Maximalstrom Amax oder Maxi- malleistung Wmax angezeigt wird. Taste 2. OK so lange gedrückt halten, bis das Gerät einen Signalton ausgibt. Der entspre- chende Überlastwert ist damit gelöscht. Leistungsfaktor Die aufgenommene Leistung eines Verbrau- chers in W errechnet sich aus dem Strom in A multipliziert mit der Spannung in V durch folgende Formel: P[W]=U[V]

I[A] Beim Auftreten kapazitiver oder induktiver Verbraucher tritt allerdings eine Phasenver- schiebung zwischen dem Verlauf von Strom102

und Spannung auf, d.h. der Stromverlauf eilt dem Spannungsverlauf nach oder umgekehrt. Mit dem Phasenwinkel φ erhält man das Ve- rhältnis zwischen Wirkleistung, Blindleistung und Scheinleistung. Die Blindleistung sorgt dafür, dass sich bei einer Spule oder einem Elektromotor ein magnetisches Feld bildet. Die Energie der Blindleistung wird zunächst im Magnetfeld gespeichert, jedoch mit jedem periodischen Abbau des magnetischen Feldes wieder ins Netz zurückgespeist. Dementsprechend ergibt sich dann für die Leistung folgende Formel unter Berücksichti- gung der Effektivwerte U und I: p = U

cos(2ωt+φ) Der Ausdruck enthält einen zeitunabhängigen Summanden, die • Wirkleistung P = U

cosφ, einen zeitlich mit doppelter Frequenz und • der Amplitude S = U

I schwingenden Sum- manden, dessen Mittelwert gleich Null ist. Die Größe S nennt man die Scheinleistung. Problembehebung Ungewöhnliche Anzeige im Display Sollte das Display eine ungewöhnliche An- zeige darstellen oder auf die Bedienung der Knöpfe nicht reagieren, muss eine Initialisie- rung vorgenommen werden. Gerät aus der Steckdose ziehen.1. Die Batterien kurz herausnehmen und 2. anschließend wieder einsetzen wie auf Seite 84 beschrieben. Achtung: Durch das Herausnehmen der Batterien werden alle Einstellungen auf Werkseinstellungen zurückgesetzt und müssen anschließend neu eingegeben werden.104

Reinigung Stromschlaggefahr! Das Stromkostenmessgerät stets vom • Stromnetz trennen, wenn es gereinigt werden soll. Das Gerät darf nicht gespült oder in Flüs-• sigkeiten getaucht werden. Benutzen Sie zum Reinigen ein weiches, trockenes Tuch. Umweltschutz Batterieentsorgung Batterien und Akkus dürfen nicht in den Hausmüll! Jeder Verbraucher ist gesetzlich ver- pichtet, Batterien und Akkus bei einer Sam- melstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Alle Batterien und Akkus können dadurch einer umweltschonenden Entsorgung zuge- führt werden. Batterien und Akkus, die Schadstoffe enthal- ten, sind durch dieses Zeichen und durch chemische Symbole gekennzeichnet (Cd für Cadmium, Hg für Quecksilber, Pb für Blei).106

Altgeräteentsorgung (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Altgeräte dürfen nicht in den Haus- müll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpichtet, Altgeräte getrennt vom Hausmüll, z.B. bei einer Sam- melstelle seiner Gemeinde/seines Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit obenste- hendem Symbol gekennzeichnet. Verpackung Entsorgen Sie nicht mehr benötigte Ver- packungsmaterialien umweltgerecht und sortenrein in den dafür bereitgestellten Sam- melbehältern. Technische Daten Ein-/Ausgangsspannung: 230 V ~ / 50 Hz Stromaufnahme: max. 16 A Spannungsmessbereich: 190 V - 276 V Strommessbereich: 0,01 A - 20 A Leistungsmessbereich: 1 W – 3680 W Frequenzanzeige: 45 - 65 Hz Auösung: 0,5 W Verbrauchsmessung: 0,00 - 9.999,99 KWh Anzeigedauer: bis 9.999 h 59’108

Messgenauigkeit Volt: ± 3 % des Messwertes

Watt: ± 3 % des Messwertes ± 1 W

Leistungsfaktor: ± 0,1 % des gemessenen Leistungsfaktors 0,7 =< cosφ =< 1,0

Messung bei normaler Raumtemperatur

Klirrfaktor von Spannung / Strom < 15%

Messstrom >= 1.00 A / sinusförmig. Frequenz = 50 oder 60 Hz. Keine elektronische Schaltung Konformitätserklärung Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleitstet. Die vollständige Konformität- serklärung nden Sie im Internet unter www. gt-support.de.110
