Caractéristiques techniques	Batterie Tripp Lite DMBB110V, 110V, capacité de 1000 mAh
Utilisation	Conçue pour alimenter des appareils électroniques en cas de coupure de courant
Maintenance et réparation	Vérifier régulièrement l'état de la batterie, remplacer si nécessaire
Sécurité	Ne pas exposer à des températures extrêmes, éviter les courts-circuits
Informations générales	Compatible avec divers appareils Tripp Lite, garantie limitée de 1 an

FOIRE AUX QUESTIONS - DMBB110V Tripp Lite

Quelle est la capacité de la batterie Tripp Lite DMBB110V ?

La batterie Tripp Lite DMBB110V a une capacité de 110 V, ce qui la rend idéale pour alimenter des appareils nécessitant cette tension.

Comment savoir si ma batterie Tripp Lite DMBB110V est défectueuse ?

Si votre batterie ne se recharge pas, ne maintient pas la charge ou si les appareils connectés ne fonctionnent pas correctement, cela peut indiquer un problème.

Quelle est la durée de vie typique de la batterie Tripp Lite DMBB110V ?

La durée de vie de la batterie dépend de son utilisation, mais en général, elle peut durer plusieurs années avec un bon entretien.

Comment puis-je recharger la batterie Tripp Lite DMBB110V ?

Pour recharger la batterie, connectez-la à une source d'alimentation appropriée et assurez-vous que le chargement est actif. Consultez le manuel pour des instructions spécifiques.

Puis-je utiliser la batterie Tripp Lite DMBB110V dans un environnement humide ?

Il est recommandé d'éviter d'utiliser la batterie dans des environnements humides pour prévenir les dommages et assurer une performance optimale.

La batterie Tripp Lite DMBB110V est-elle compatible avec tous les appareils ?

La batterie est conçue pour fonctionner avec des appareils compatibles avec une tension de 110 V. Vérifiez les spécifications de vos appareils avant de les connecter.

Que faire si ma batterie Tripp Lite DMBB110V ne se charge pas ?

Vérifiez le câble d'alimentation et la prise. Si tout semble en ordre mais que la batterie ne se charge toujours pas, envisagez de contacter le support technique.

Y a-t-il des précautions à prendre lors de l'utilisation de la batterie Tripp Lite DMBB110V ?

Évitez de surcharger la batterie, ne l'exposez pas à des températures extrêmes et suivez les directives du fabricant pour une utilisation sécurisée.

Comment éliminer la batterie Tripp Lite DMBB110V lorsqu'elle est usée ?

Jetez la batterie conformément aux régulations locales sur les déchets électroniques. Ne jetez pas la batterie avec les ordures ménagères.

Où puis-je trouver des pièces de rechange pour la batterie Tripp Lite DMBB110V ?

Vous pouvez trouver des pièces de rechange sur le site officiel de Tripp Lite ou auprès de revendeurs agréés.

MODE D'EMPLOI DMBB110V Tripp Lite

Normes directrices de l'application du module de puissance de la série HC350S, HC350S1

Sériés AGSM5396

CONSERVER CES INSTRUCTIONS - Ce manuel contient des INSTRUCTIONS IMPORTANTES EN MATIÈRE DE SECURITÉ qui doivent être respectées au cours de l'installation et de la maintenance de l'onduleur et des batteries.

Les modules de puissance de la série HC350S et HC350S1 pour chariots d'hopital sont concus pour fournir une sortie de tension CA depuis une tension d'entrée CA fournie par le secteur ou en inversant la puissance 12 VCC d'une batterie au plomb-acide scellede. Pour assurer le bon fonctionnement, les lignes directrices suivantes doivent etre respectees:

1. Le module de puissance peut prendre en charge des charges CA continues jusqu'à un maximum de 400 VA ou 300 W.

2. Le chargeur du module de puissance est prévu pour une utilisation avec une batterie au plomb-acide-scellede de type AGM (absorbed glass mat) de 12 V avec une puissance nominale de 33 Ah à 66 Ah. Les batteries avec une puissance nominale inférieure à 33 Ah ne sont pas recommandées étant donné que le courant du chargeur de 12 A réduirait le cycle de vie de plus petites batteries.

3. Un écoulement d'air ajusté doit être fourni au niveau des évén (entre et de sortie d'air du module de puissance. Il devrait y avoir un espace libre d'au moins 1,27 cm (0,5 pouce) de l'extrémité du ventilateur et de l'extrémité mise à l'air libre du module de puissance. Une chicane ou un déflecteur d'air est recommendé à l'extrémité du ventilateur de façon à ce que l'entrée d'air soit soulevée d'au moins 15,24 cm (6 pouces) au-dessus du niveau du plancher pour prévenir l'accumulation de poussières dans le module de puissance.

4. Le module de puissance peut être monté dans n'importe quel sens. Quatre inserts 8-32 filetés sont fournis sur la surface avec le cordon d'alimentation CA pour facilitier le montage.

5. Les connexions d'entrée et de sortie de tension CA vers le connecteur d'entrée IEC et le connecteur de sortie IEC sont effectuees avec des cables fournis par l'utiliseur. Utiliser uniquement avec des ensembles de fiche/cordon approuvés selon les specifications electriques nominales de I'equipement. Aucun coupecircuit a fusible exter n'est nécessaire etant donne que le fonctionnement securitaire est assurede par des fusibles internes non remplaçables. Cependant, si un client souhaite empêcher les fusibles internes de griller en cas d'une extreme surcharge, un fusible exter ou un disjoncteur d'une valeur nominale de 6 A à 10 A (modules de 120 VCA) ou de 3 A à 5 A (modles de 230 V) devrait etre fourni sur l'entrée de tension CA.

6. L'entrée de 12 V des batteries est conçue avec un cable fourni par l'utilisateur au connecteur CC Anderson sur le module de puissance. La bonne polarité doit être observée. La taille de cable recommendée est 8 AWG pour faire en sorte que la chute de tension dans le cable soit inférieure à 0,1 V. La longueur du cable entre la batterie et le module de puissance doit être inférieure à 76,2 cm (30 po). Un fusible de style automobile de 40 A à 50 A fourni par l'utilisateur est requis dans le cable positif de la batterie (à 45,72 cm (18 pouces) ou moins de la borne positive de la batterie).

7. Une liaison supplémentaire est nécessaire pour raccorder la borne négative de la batterie au boîtier du module de puissance. Le fil (ou le cadre en métal du chariot) doit être court (inférieur à 45,72 cm (18 po) et de préférence du même calibre que les autres files de la batterie (bien qu'un calibre minimum de 16 AWG soit acceptable). Cette connexion de liaison est nécessaire pour prévenir les dommages internes au niveau du module de puissance en cas de connexions à polarité inversée accidentelles ou de connexions accidentelles entre le fil positif de la batterie et le boîtier du module de puissance.

8. Un module d'interface utiliser à distance doit être connecté au module de puissance en utilisant deux cables CAT-5. Les prises COMM1 doivent être connectées ensemble et les prises COMM2 doivent être connectées ensemble. Si les cables ne sont pas connectés ou s'ils sont intervertis, le module de puissance ne fonctionnera pas. L'interface utiliser à distance peut être une interface utilisé à distance Tripp Lite ou une interface utilisé à distance conçue par l'utilateur qui répond aux caractéristiques techniques de Tripp Lite.

9. Le module de puissance inclut une fonction de seuil de sectionnement bas qui éliminera toute charge sur la batterie lorsque la batterie est à plat. Le seuil de sectionnement bas est d'environ 10,5 V pour assurer un cycle de vie optimal de la batterie. Si d'autres charges CC sont générées dans le système, elles doivent inclure leur propre fonction de seuil de sectionnement bas afin de prévenir d'endommager la batterie en raison d'une décharge excessive.

10. Le module de puissance ne se mettra pas sous tension à moins qu'il ne soit raccordé à une batterie dont la tension est supérieure à 9,6 V. Si la tension de la batterie est inférieure à 9,6 V, elle est considérée défectueuse et le chargeur est inhibé afin de prévenir tout dégazement possible de la batterie.

11. Le module de puissance rapporte le % de capacité de la batterie par le biais de son port USB. Pour le HC350S, ces données sont plus précises lorsqu'une batterie au plomb-acide scellede type AGM (absorbed glass mat) avec une puissance nominale de 55 Ah est utilisée. Pour HC350S1, ces données sont plus précises lorsque deux batteries au plomb-acide scelledes de type AGM (absorbed glass mat) avec une puissance nominale de 33 Ah sont utilisées. Des batteries ayant une capacité autre peuvent etre utiliserés, mais la précision du rapport sur le % de la capacité de la batterie sera réduite.

12.Àpres avoir raccordé une batterie au module de puissance, le module de puissance devrait pouvoir charger la batterie jusqu'au maximum de sa capacité afin d'initialiser le rapport sur le % de capacité de la batterie et levoyant à DEL du % de capacité de la batterie (sur l'interface utilisateur à distance). Cela prendra au moins 4 heures, mais avec une batterie neuve. Le rapport sur le % de capacité de la batterie et le voyant à DEL ne seront exacts qu'une fois la charge initiale complétée. Àpres l'initialisation, le module de puissance indiquera correctement le % de capacité de la batterie, car la batterie est déchargée et chargée à plusieurs reprises. Toutfois, chaque fois que la batterie est replacée, l'initialisation devra être répetée.

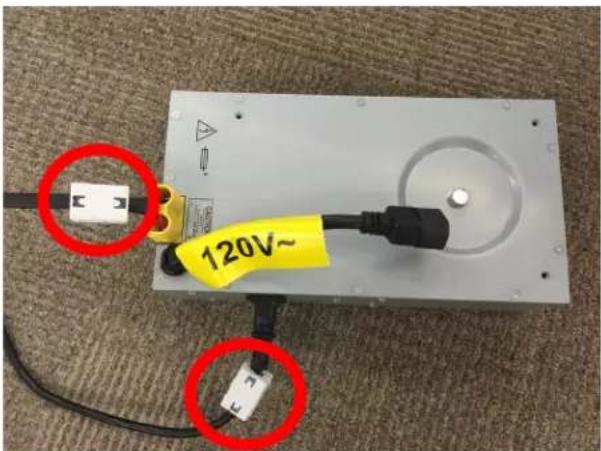

1. Pour une conformité à IEC 60601-1, 4e édition, des brides externes comme encerclé (expédiées lâches avec le module de puissance) doivent être installées à l'entrée CC et à la sortie CA comme illustré :
