Type de produit	Coupleur/répétiteur HDMI 8 ports
Marque	Tripp Lite
Modèle	B118-008-UHD
Résolution maximale	3840 x 2160 (4K UHD) à 24/30 Hz
Prise en charge 3D	Oui
Deep Color	36 bits (12 bits par canal)
Formats audio	DTS-HD, Dolby True HD, Dolby Digital Plus, LPCM 7.1
Bande passante	340 MHz / 3,4 Gbps par canal (10,2 Gbps total)
Compatibilité HDCP	Oui
Compatibilité EDID	Oui
Nombre d'entrées HDMI	1
Nombre de sorties HDMI	8
Distance maximale source-coupleur	5 m (16,4 pi)
Distance maximale coupleur-écran	7 m (23 pi)
Mise en cascade	Jusqu'à 3 niveaux, jusqu'à 512 moniteurs
Alimentation externe	Entrée : 100-240 V AC, 50/60 Hz, 0,6 A ; Sortie : 5 V DC, 3 A
Alimentation incluse	Oui, avec adaptateurs NEMA, CEE, BS, AS/NZS
Quincaillerie de montage	Incluse
Dimensions approximatives	20 x 10 x 4 cm (estimation)
Poids approximatif	500 g (estimation)
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas utiliser dans des applications médicales critiques. Débrancher avant entretien.
Pièces détachées	Non disponibles séparément. Contacter le service client Tripp Lite.
Réparabilité	Non réparable par l'utilisateur. Confier à un professionnel agréé.

FOIRE AUX QUESTIONS - B118008UHD Tripp Lite

Quelle est la résolution maximale prise en charge par le B118-008-UHD ?

Le coupleur HDMI B118-008-UHD prend en charge une résolution ultra-haute définition (UHD) 4K x 2K jusqu'à 3840 x 2160 à 24 Hz et 30 Hz, ainsi que la 3D et le Deep Color 36 bits.

Comment installer le B118-008-UHD ?

Assurez-vous que tous les appareils sont hors tension. Branchez la source HDMI à l'entrée du coupleur (câble max 5 m). Branchez chaque écran aux sorties HDMI (câble max 7 m). Branchez l'alimentation externe au coupleur puis à une prise secteur. Mettez sous tension la source, le coupleur et les écrans.

Puis-je connecter plus de 8 écrans avec ce coupleur ?

Oui, vous pouvez mettre en cascade jusqu'à 3 niveaux de coupleurs B118-008-UHD pour connecter jusqu'à 512 moniteurs. Utilisez des câbles HDMI haute qualité et respectez les distances maximales : 5 m source-coupleur, 3 m entre coupleurs, 5 m coupleur-écran.

Pourquoi l'image n'est-elle pas affichée ?

Vérifiez que l'alimentation externe est branchée et fonctionnelle. Appuyez sur le bouton de réinitialisation du coupleur (sauf B118-002-UHD). Redémarrez les appareils. Testez les câbles HDMI avec un autre équipement. Réduisez la résolution ou la longueur des câbles.

Quels types de câbles HDMI sont recommandés ?

Utilisez des câbles HDMI haute vitesse de la série P568 de Tripp Lite ou des câbles 24 AWG pour de meilleures performances sur de longues distances. Évitez les câbles de qualité inférieure qui peuvent dégrader le signal.

Le B118-008-UHD est-il compatible avec le DVI ?

Oui, via un adaptateur DVI vers HDMI (vendu séparément, réf. P130-000). Notez que seules les résolutions supportées par l'adaptateur seront disponibles et que le son ne sera pas transmis sur un moniteur DVI.

Quelle est la garantie du B118-008-UHD ?

Tripp Lite offre une garantie limitée d'un an à compter de la date d'achat. Elle couvre les vices de matériel et de fabrication. Pour réparation, contactez Tripp Lite pour obtenir un numéro RMA.

Puis-je utiliser ce coupleur dans un environnement médical ?

Non, il est déconseillé d'utiliser cet équipement dans des applications médicales critiques où une panne pourrait affecter un équipement de survie. Respectez les avertissements du manuel.

Comment réinitialiser le coupleur ?

Localisez le bouton de réinitialisation sur le boîtier (sauf sur le B118-002-UHD). Appuyez brièvement dessus pour réinitialiser le signal HDMI et rétablir la communication avec les écrans connectés.

Que faire si les écrans affichent une résolution différente ?

Si plusieurs moniteurs avec des résolutions maximales différentes sont connectés, la résolution affichée sera la plus basse de toutes. Par exemple, un mélange de 1080p et 4K affichera du 1080p. Ajustez la source en conséquence.

MODE D'EMPLOI B118008UHD Tripp Lite

Manuel de l'utilisateur

Coupleurs HDMI ultra-haute définition (UHD) 4 K x 2 K

Modèles : B118-002-UHD, B118-004-UHD, B118-008-UHD

Caracteristiques du produit 19

Contenu de l'emballage 20

Installation 21

Dépannage 23

Garantie 25

English 1

Espanol 10

Pycckn 26

D'excellence Industrielle

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.

Caracteristiques du produit

• Transmission simultanée de video et audio depuis une source HDMI vers plusieurs moniteurs HDMI
• Prend en charge des résolutions video ultra-haute définition (UHD) 4 K x 2 K jusqu'à 3 840 × 2 160 (24 Hz et 30 Hz) et 3D
• Prend en charge 36 bits Deep Color (12 bits par canal)
• Prend en charge DTS-HD, Dolby® True HD, Dolby Digital Plus™ et systèmes ambiophoniques LPCM de 7.1 canaux
• Prend en charge 340 MHz/3,4 Gbps par bande passante du canal (10,2 Gbps au total)
• Compatible HDCP et EDID
• Pré à l'emploi;aucunlogicieloulecteur requis
• Le B118-002-UHD est équipé d'un cable intégré à raccarder à la source.
• Le B118-008-UHD inclut des adaptateurs pour le Royaume-Uni, l'Europe et l'Australie qui peuvent être branchés dans des prises de courant internationales.
• Prend en charge la synchronisation labiale et l'intercommunication
• Prend en charge xvYCC et x.vColor
• Prend en charge l'utilisation de source DVI et décrans avec un adaptateur DVI à HDMI en option (vendu séparation)
• Prend en charge une distance maximale de 5 m (16,4 pi) de la source au coupleur, et de 7 m (23 pi) du coupleur à l'écran, pour un total de jusqu'à 12 m (39,4 pi)
• Permet de faire cascader jusqu'à 3 niveaux de coupleurs pour atteindre jusqu'à 512 moniteurs connectés.

Contenu de l'emballage

• Coupleur HDMI ultra-haute définition (UHD) 4 K x 2 K
• Alimentation externe

B118-002-UHD (entree : 100 à 240 V, 50/60 Hz, 0,2 A, sortie : 5 V 1 A)
B118-004-UHD (entree: 100 à 240 V, 50/60 Hz, 0,35 A, sortie: 5 V 2 A)
B118-008-UHD (entree : 100 à 240 V, 50/60 Hz, 0,6 A, sortie : 5 V 3 A)*

• Quincaillerie de montage (B118-008-UHD seulment)

• Manuel de l'utilisateur

• Inclut des fiches NEMA 1-15P (Amérique du Nord), CEE 7/16 Schuko (Europe), BS 1363 (Royaume-Uni) et AS/NZS 3112 (Australie).

Accessoires en option :

Adaptataur P130-000 de HDMI à DVI
- Câbles d'adaptateur de série P566 de HDMI à DVI**
- Câbles HDMI haute vitesse de série P568

**Lorsqu'un cable d'adaptateur de HDMI à DVI est utilisé, seul le signal video sera transmis au moniteur DVI et les résolutions video seront limitées à celles prises en charge par l'adaptateur.

Remarques :

• Les distances maximales mentionnées dans ces instructions ont été testées à une résolution video 4K x 2K UHD de 3 840 x 2 160 @ 24 Hz et 30 Hz avec 36 bits (12 bits par canal) Deep Color en utilisant des cables HDMI de 28 AWG (0.08 mm²). De plus grandes distances entre le coupleur et les moniteurs connectés sont possibles en utilisant des cables HDMI de 24 AWG (0,2 mm²).
• Lorsque des moniteurs prénant en charge des résolutions maximums différentes sont connectés, la résolution video affichée sera limitée à la résolution maximum la plus BASSE. Par exemple, si une combinaison de moniteurs de 1 080 p et 4 K × 2 K est connectée, une résolution video de 1 080 p sera affichée sur tous les écrans.

1 S'assurer que l'alimentation de tous les apparèils qui seront raccordés est hors tension.
2 Raccorder la source HDMI au port d'entrée sur le coupleur.

Remarque: La longueur du cable HDMI connectant la source au coupleur ne doit pas exceder 5 m (16,4 pi).

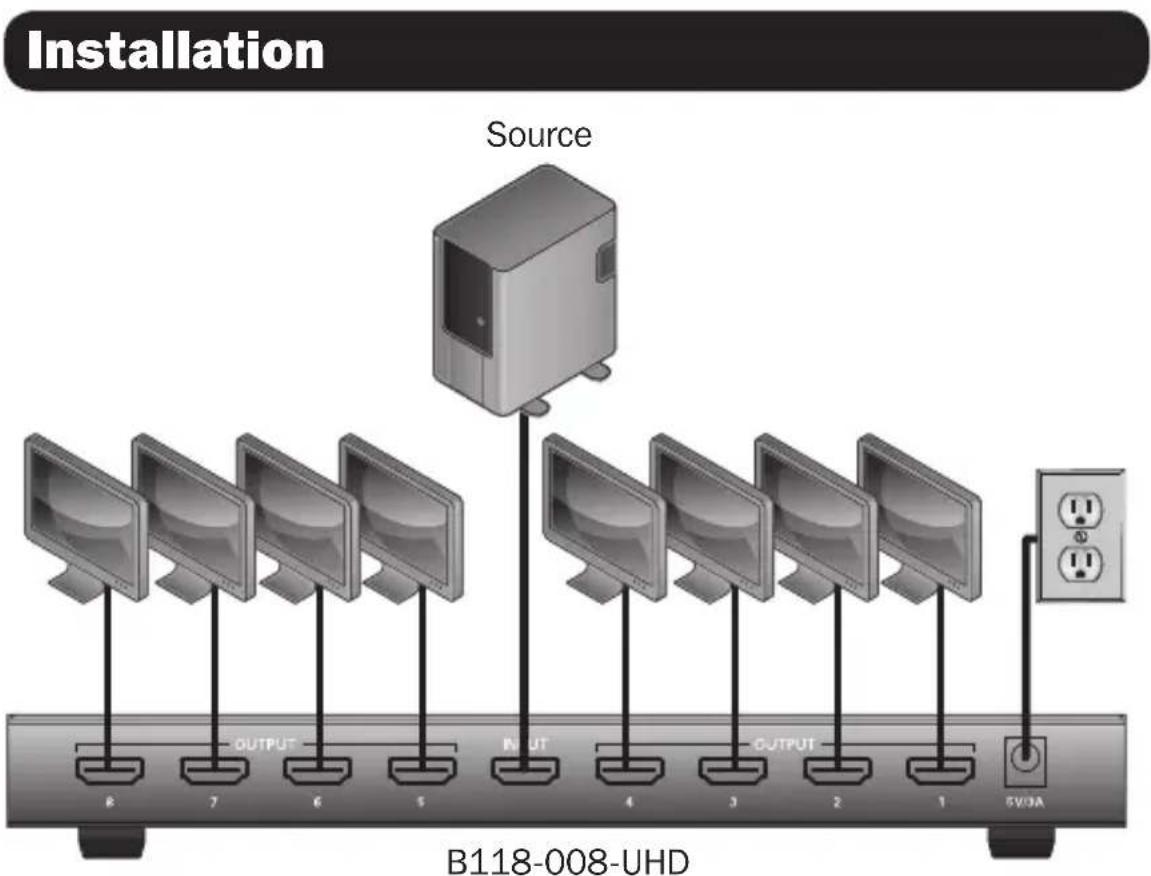

Installation

3 Raccorder un port de sortie disponible sur le coupleur au port d'entrée HDMI de l'écran.

Remarque: La longueur du cable HDMI connectant le coupleur à l'écran ne doit pas excéder 7 m (23 pi).

4 Repeter l'etape 3 pour les ports de sortie restants du coupleur.
5 Brancher le bloc d'alimentation inclus au coupleur, puis le brancher à un parasurtenseur Tripp Lite, à l'unité de distribution de puissance (PDU) ou à un onduleur.
6 Mettre la source HDMI, le coupleur et les écrans sous tension.

Installation en cascade

Le nombre de moniteurs connectés peut être élargi en faisant cascader ensemble jusqu'à trois niveaux de coupleurs. Jusqu'à 512 écrans peuvent être connectés en faisant cascader un B118-008-UHD de chaque port dans une installation à trois niveaux. Il est recommendé d'utiliser les cables HDMI haute vitesse et de haute qualité de la série P569-XXX-CERT de Tripp Lite.

S'assurer que l'alimentation de tous les apparèils qui seront raccordés est hors tension.
2 Raccorder la source HDMI au port d'entrée sur le coupleur du premier niveau.

Remarque: La longueur du cable HDMI connectant la source au coupleur ne doit pas exceder 5 m (16 pi).

3 Raccorder un port de sortie disponible sur le coupleur du premier niveau au port d'entrée HDMI sur un coupleur du second niveau.

Remarque: La longueur du cable HDMI connectant les coupleurs du premier et du second niveau ne doit pas exceder 3 m (10 pi).

4 Répéter l' étape 3 pour chaque coupleur supplémentaire à être installé (un maximum de 3 niveaux de couples peuvent être mis en cascade).

Installation

5 Raccorder un port de sortie disponible sur le coupleur/les coupleurs au port d'entrée HDMI de l'écran.

Remarque: La longueur du cable HDMI raccordant le coupleur à l'écran ne doit pas excéder 5 m (16 pi).

6 Repeter l'etape 5 pour le reste des ports de sortie dans l'installation.
7 Brancher la source d'alimentation incluse à chaque coupleur dans l'installation, puis la brancher à un parasurtenseur Tripp Lite, à l'unité de distribution de puissance (PDU) ou à un onduleur.
8 Mettre la source HDMI et les écrans sous tension.

Dépannage

S'il n'est pas possible d'obtenir une image acceptable après avoir suivi les instructions d'installation, suivre les conseils de dépannage ci-dessous :

1 Appuyer sur le bouton de réinitialisation sur le coupler pour réinitialiser le signal envoyé aux écrans connectés.

Remarque: Le B118-002-UHD ne comporte pas de bouton de réinitialisation.

2 La source d'alimentation externe expédée avec le produit est-elle connectée et branchée à une source en bon état de fonctionnement? Pour que le produit fonctionne correctement, il doit être connecté à une source d'alimentation externe et alimenté par cette-ci.
3 L'alimentation des apparèils connectés a-t-elle est mise hors tension avant l'installation? Si non, procéder à un redémarrage.

Dépannage

4 Quelle résolutioncherche-vous à obtenir? Les coupleurs HDMI UHD 4 K x 2 K de Tripp Lite sont testés pour prendre en charge une résolution video jusqu'à 3 840 x 2 160 @ 24 Hz et 30 Hz, à 36 bits Deep Color (12 bits par canal).
5 Quelle longueur de cable HDMI est utilisé? (Voir la section Installation dans leprésent manuel pour des détails sur la distance maximale des cables.) Plus le cable utilisé est court, plus la résolution sera élevé. S'il n'est pas possible d'obtenir une image acceptable, essayer d'utiliser un cable plus court ou de réduire la résolution video de la source ou les paramètres de la profondeur des couleurs.
6 Quel type de cablage est utilisé? Le cablage de qualité inférieure peut entrainer une mauvaise performance, il est donc important d'utiliser des cables qui peuvent prendre en charge la résolution video souhaiée. Il est recommendé d'utiliser des cables HDMI grande vitesse de série P568 de Tripp Lite, car ils ont été testés pour fonctionner avec des coupleurs de la série B118.
7 Tester les cables pour s'assurer qu'ils fonctionnement correctement. Par exemple, brancher le cable HDMI entre une source et un moniteur en bon etat de fonctionnement pour déterminer si le cable fonctionne correctement.
L'appareil se trouve-t-il dans un endroit où il est exposé à des températures plus élevées? Si le produit surchauffe, il ne fonctionnera pas correctement.
9 Les moniteurs connectés sont-ils de résolutions maximums differentes? Ce faisant, la résolution video affichée sera la résolution maximum la plus BASSE prise en charge par les moniteurs connectés. Par exemple, si des moniteurs de 1 080 p et 4 K x 2 K sont connectés, une résolution video de 1 080 p sera affichée.

Garantie

Garantie limite de 1 an

Tripp Lite garantit que ses produits sont exempts de vices de matérielux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la presente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtaining réparation sous cette garantie, vous doivent obtenir un numéro d'autorisation de retard de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être returnés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompanies d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à un application abusive, ou ayant été alteré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, Tripp Lite N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITE COMMERCIALE ET D'ADEQUATION À UN USAGEPARTICULIER.Certains Etats n'autorisent ni la limitation ni l'exclusion de garanties tacites, dans un tel cas les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTs,INDIRECTS,SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÈME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisé, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

L'information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union europeenne)

Sous les directives et règlements de déchet d'equipements électrique etlectronique (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique etlectronique neuf de Tripp Lite ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
• Renvoyer le matériel neuf pour recyclage quand ceci devient eventuellement un rebut

AVERTISSEMENT

Il est deconseilé d'utiliser cet équipement dans des applications Médicales où une panne de cet équipement pourrait normalement provoquer la panne de l'équipment de survie ou ALTERÉ notablement sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les specifications sont sujettes à changement sans préavis.
