Type de produit	Machine à laver frontale
Capacité de lavage	9 kg
Vitesse d'essorage maximale	1400 tours/min
Dimensions (H x L x P)	85 x 60 x 60 cm
Poids net	72 kg
Alimentation électrique	220-240 V, 50 Hz, 10 A
Puissance nominale	2000 W
Pression d'eau	0,05 - 1 MPa
Raccordement d'eau	Eau froide uniquement
Niveau sonore (lavage/essorage)	58 dB / 76 dB
Classe énergétique	A+++
Consommation d'eau annuelle	9 000 L
Consommation d'énergie annuelle	175 kWh
Programmes de lavage	Coton, Synthétique, Délicat, Rapide, Laine, Soie, Sport, etc.
Options supplémentaires	Départ différé, Prélavage, Rinçage supplémentaire, Anti-froissage
Affichage	Écran LED
Sécurité enfants	Oui, verrouillage des touches
Type de tambour	Tambour en acier inoxydable
Entretien et nettoyage	Nettoyage du filtre, tiroir à lessive amovible, vidange d'urgence
Pièces détachées et réparabilité	Joint de porte, verrou de porte, charnière, tiroir à lessive disponibles

FOIRE AUX QUESTIONS - HWQ90B416FWB HAIER

Comment nettoyer le filtre de la machine à laver Haier HWQ90B416FWB ?

Pour nettoyer le filtre, ouvrez le volet inférieur, dévissez le bouchon de vidange et retirez le filtre. Rincez-le à l'eau claire et remettez-le en place. Consultez la notice pour plus de détails.

Que faire si la machine à laver ne vidange pas ?

Vérifiez d'abord que le filtre n'est pas obstrué. Si le problème persiste, le tuyau de vidange peut être plié ou bouché. Assurez-vous également que la pompe de vidange fonctionne correctement.

Comment remplacer le joint de porte ?

Pour remplacer le joint de porte, retirez le collier externe à l'aide d'un tournevis plat, détachez le rabat du joint, puis déposez le collier du tube. Placez le nouveau joint en alignant les encoches et fixez les colliers de serrage. Référez-vous à la notice pour les étapes précises.

Que signifie un code d'erreur E?? sur l'écran ?

Les codes d'erreur varient selon le modèle. Consultez la notice pour la signification exacte. Les codes courants incluent E1 (problème d'arrivée d'eau), E2 (vidange), E3 (température).

Comment utiliser le tiroir à lessive ?

Le tiroir à lessive comporte trois compartiments : le compartiment principal (lavage), le compartiment adoucissant (flocon) et le compartiment prélavage. Versez la lessive dans le compartiment approprié selon le programme.

Puis-je installer la machine à laver dans une buanderie non chauffée ?

Oui, mais assurez-vous que la température ambiante ne descende pas en dessous de 0 °C pour éviter le gel de l'eau dans les tuyaux. Si la pièce est très froide, laissez la machine vide et coupez l'arrivée d'eau en hiver.

Comment déverrouiller la porte si la machine est en panne ?

En cas de panne, vous pouvez déverrouiller manuellement la porte en utilisant la procédure d'ouverture d'urgence. Retirez le panneau inférieur et actionnez le levier de déverrouillage. Consultez la notice pour les instructions détaillées.

Quel type de lessive utiliser pour la machine Haier HWQ90B416FWB ?

Utilisez une lessive adaptée aux machines à laver frontales, de préférence en poudre ou liquide, sans excès. Respectez les dosages recommandés par le fabricant de lessive.

Comment nettoyer le tiroir à lessive ?

Retirez le tiroir en le tirant fermement vers l'extérieur. Dégagez la façade en faisant attention aux crochets. Nettoyez les parois du compartiment et le tiroir avec une brosse et de l'eau tiède. Remontez-le en clippant la façade.

Quelle est la capacité de lavage maximale pour les programmes délicats ?

Pour les programmes délicats (laine, soie, etc.), réduisez la charge à environ 4,5 kg pour éviter d'endommager les vêtements. Consultez la notice pour les recommandations spécifiques.

MODE D'EMPLOI HWQ90B416FWB HAIER

2 À l'aide de la clé Torx n°25, reti rer les vis fi xant la charnière au caisson

3 Tirer le hublot vers le haut et le retirer

HUBLOT | TYPE 2 OUTILS - CLÉ TORX N°25, CLÉ À MOLETTE FLEXIBLE N°7

2 Reti rer le couvercle après avoir enlevé ses vis

4 Tirer le hublot vers le haut et le reti rer

Charnière

INSTRUCTIONS

CHARNIÈRE | TYPE 1 OUTILS - CLÉ TORX N°25

1 | Ouvrir le hublot

4 Reti rer toutes les vis du hublot

2 | À l'aide de la clé à molett e n°25, reti rer les vis fi xant la charnière au caisson

5 | Séparer le cadre du contre-cadre

3 Tirer le hublot vers le haut et le reti rer

6 | Replacer la charnière, en prenant garde à ne pas perdre les coussinets

CHARNIÈRE | TYPE 2 OUTILS - CLÉ TORX N°25, CLÉ À MOLETTE FLEXIBLE N°7

1 | Ouvrir le hublot

4 | Tirer le hublot vers le haut et le retirer

7 Une fois la sangle reti rée, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

2 Reti rer le couvercle après avoir enlevé ses vis

8 Reti rer les vis externes de la charnière

6 Reti rer la bride de la porte

9 Reti rer les vis à l'intérieur du caisson avec une clé à molett e n° 7. Reti rer la charnière

Verrou de la porte

INSTRUCTION

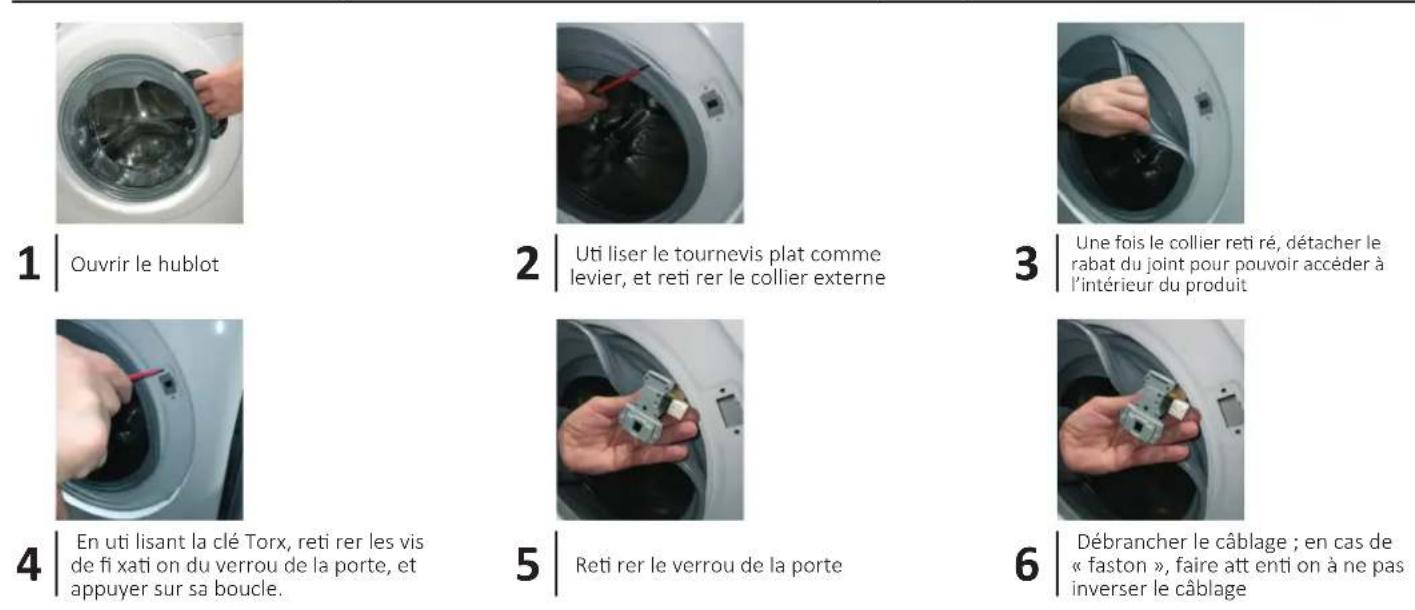

VERROU DE LA PORTE | TYPE 1 OUTILS - TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

VERROU DE LA PORTE | TYPE 2 OUTILS - TOURNEVIS CRUCIFORME, PINCE, TOURNEVIS PLAT

2 Uti liser le tournevis plat comme levier, et reti rer le collier externe

3 | Une fois le collier reti re, detacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

4 En uti lisant la clé Torx, reti rer les vis de fi xati on du verrou de la porte.

5 | Démonter le plan de travail et les garnitures

6 Reti rer le ti roir à lessive et le panneau de commande

7 Reti rer le verrou de la porte

9 Remplacer le verrou de la porte en faisant att enti on à la liaison mécanique de l'ouverture d'urgence et aux connexions électriques

Joint de porte

INSTRUCTIONS

JOINT DE PORTE OUTILS - CLÉ TORX, PINCE, TOURNEVIS PLAT, DEUX CLÉS À MOLETTE N°7

Uti liser le tournevis plat comme levier, et reti rer le collier externe

Une fois le collier reti ré, détacher le rabat du joint pour pouvoir accéder à l'intérieur du produit

À l'aide d'un tournevis, reti rer le collier du tube

Placer le nouveau joint, en faisant att enti on aux encoches de positi onnement

Insérer le collier de serrage sur le côté du tube

Serrer le collier de serrage au ras du tube en uti lisant l'outi llage

Fixer le joint sur le caisson. Fixer le collier de serrage externe et le serrer (si nécessaire avec une pince)

Tiroir à lessive

INSTRUCTIONS

TIROIR À LESSIVE

Ouvrir le ti roir à lessive

Avec les deux mains, le ti rer fermement vers l'extérieur

Décrocher la façade du ti roir à lessive, en faisant att enti on à ne pas casser les crochets
