HWQ90B416FWB - Máquina de lavar HAIER - Manual de utilização gratuito

Tipo de produto	Máquina de lavar frontal
Capacidade de lavagem	9 kg
Velocidade máxima de centrifugação	1400 rotações/min
Dimensões (A x L x P)	85 x 60 x 60 cm
Peso líquido	72 kg
Alimentação elétrica	220-240 V, 50 Hz, 10 A
Potência nominal	2000 W
Pressão da água	0,05 - 1 MPa
Ligação de água	Somente água fria
Nível de ruído (lavagem/centrifugação)	58 dB / 76 dB
Classe energética	A+++
Consumo anual de água	9 000 L
Consumo anual de energia	175 kWh
Programas de lavagem	Algodão, Sintético, Delicado, Rápido, Lã, Seda, Esporte, etc.
Opções adicionais	Partida diferida, Pré-lavagem, Enxágue adicional, Antirrugas
Display	Tela LED
Segurança infantil	Sim, travamento das teclas
Tipo de tambor	Tambor em aço inoxidável
Manutenção e limpeza	Limpeza do filtro, gaveta de sabão removível, drenagem de emergência
Peças sobressalentes e reparabilidade	Vedação da porta, trava da porta, dobradiça, gaveta de sabão disponíveis

Perguntas frequentes - HWQ90B416FWB HAIER

Como limpar o filtro da máquina de lavar Haier HWQ90B416FWB ?

Para limpar o filtro, abra o painel inferior, desaperte a tampa de drenagem e retire o filtro. Enxágue com água limpa e coloque novamente. Consulte o manual para mais detalhes.

O que fazer se a máquina de lavar não drenar ?

Verifique primeiro se o filtro não está obstruído. Se o problema persistir, a mangueira de drenagem pode estar dobrada ou entupida. Certifique-se também de que a bomba de drenagem funciona corretamente.

Como substituir a vedação da porta ?

Para substituir a vedação da porta, retire o anel externo com uma chave de fenda plana, solte a aba da vedação e remova o anel do tubo. Coloque a nova vedação alinhando os encaixes e fixe os anéis de aperto. Consulte o manual para as etapas precisas.

O que significa um código de erro E?? no display ?

Os códigos de erro variam de acordo com o modelo. Consulte o manual para o significado exato. Os códigos comuns incluem E1 (problema de abastecimento de água), E2 (drenagem), E3 (temperatura).

Como usar a gaveta de sabão ?

A gaveta de sabão tem três compartimentos: o compartimento principal (lavagem), o compartimento de amaciante (floco) e o compartimento de pré-lavagem. Coloque o sabão no compartimento adequado de acordo com o programa.

Posso instalar a máquina de lavar em uma lavanderia não aquecida ?

Sim, mas certifique-se de que a temperatura ambiente não desça abaixo de 0 °C para evitar o congelamento da água nos tubos. Se o cômodo for muito frio, deixe a máquina vazia e corte o abastecimento de água no inverno.

Como destravar a porta se a máquina estiver com defeito ?

Em caso de avaria, pode destravar manualmente a porta usando o procedimento de abertura de emergência. Remova o painel inferior e acione a alavanca de destravamento. Consulte o manual para instruções detalhadas.

Que tipo de sabão usar na máquina Haier HWQ90B416FWB ?

Use um sabão adequado para máquinas de lavar frontais, de preferência em pó ou líquido, sem excesso. Respeite as dosagens recomendadas pelo fabricante do sabão.

Como limpar a gaveta de sabão ?

Remova a gaveta puxando-a firmemente para fora. Solte a parte frontal com cuidado com os ganchos. Limpe as paredes do compartimento e a gaveta com uma escova e água morna. Reinstale encaixando a parte frontal.

Qual é a capacidade máxima de lavagem para os programas delicados ?

Para programas delicados (lã, seda, etc.), reduza a carga para aproximadamente 4,5 kg para evitar danos às roupas. Consulte o manual para recomendações específicas.

MANUAL DE UTILIZADOR HWQ90B416FWB HAIER

3 Puxar a porta a parti r de cima e reti rá-la

PORTA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

2 Reti rar a tampa depois de remover o seu parafuso

4 Puxar a porta a parti r de cima e reti rá-la

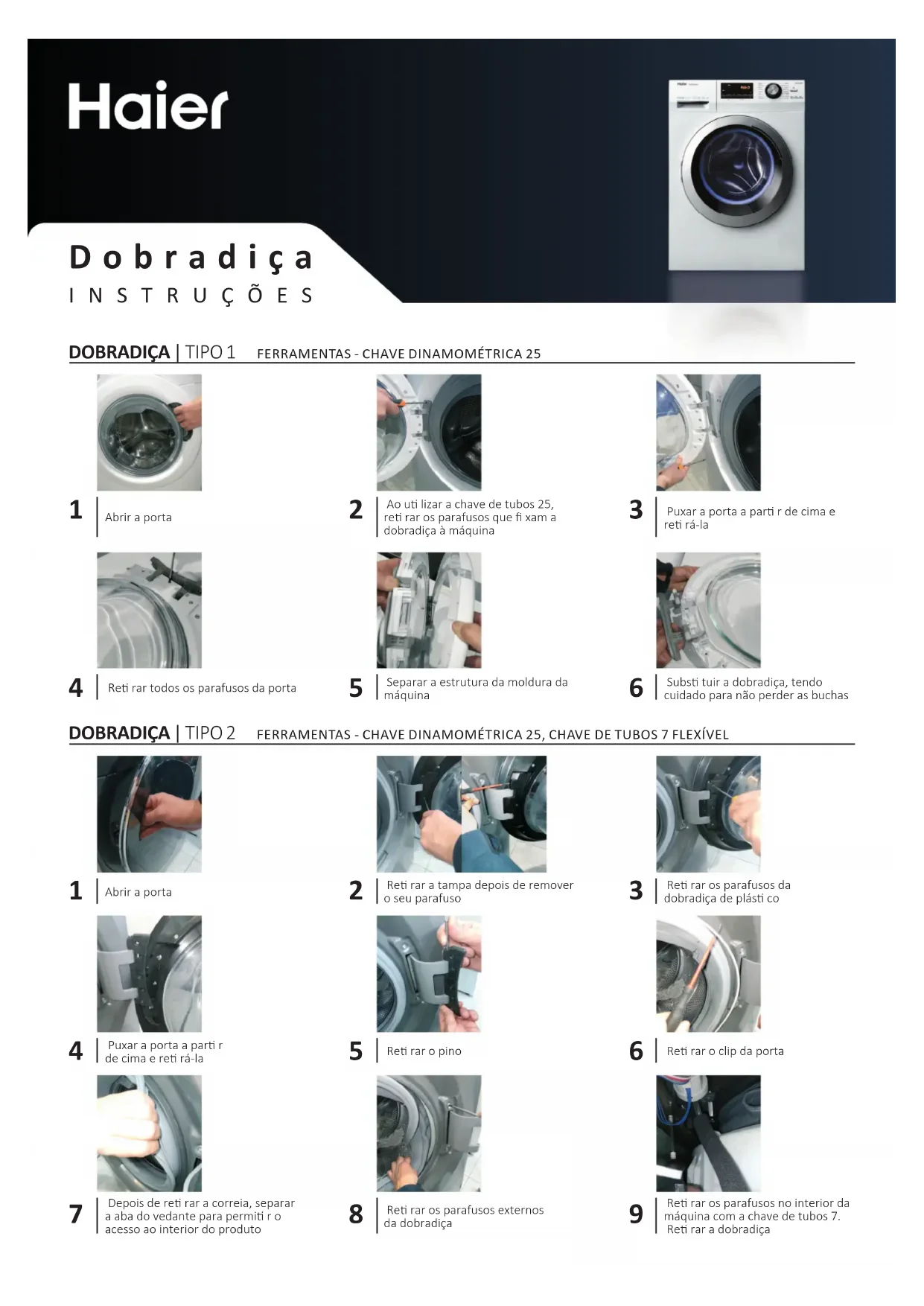

Dobradiça

INSTRUÇÕES

DOBRADIÇA | TIPO 1 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25

3 Puxar a porta a parti r de cima e reti rá-la

4 Reti rar todos os parafusos da porta

5 | Separar a estrutura da moldura da máquina

6 | Substi tuir a dobradiça, tendo cuidado para não perder as buchas

DOBRADIÇA | TIPO 2 FERRAMENTAS - CHAVE DINAMOMÉTRICA 25, CHAVE DE TUBOS 7 FLEXÍVEL

2 | Reti rar a tampa depois de remover o seu parafuso

4 | Puxar a porta a parti r de cima e reti rá-la

7 | Depois de reti rar a correia, separar a aba do vedante para permiti r o acesso ao interior do produto

8 Reti rar os parafusos externos da dobradiça

9 Reti rar os paraíusos no interior da máquina com a chave de tubos 7. Reti rar a dobradiça

Trinco da porta

INSTRUÇÕES

TRINCO DA PORTA | TIPO 1 FERRAMENTAS-CHAVE DE FENDAS DE CABEÇA CRUZADA, PINÇA, CHAVE DE FENDAS DE CABEÇA PLANA

2 Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

3 | Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

4 Ao uti lizar a chave dinamometrica, reti rar os parafusos de fi xação do trinco da porta e pressionar a sua fi vela.

5 Reti rar o trinco da porta

6 | Desligar a cablagem; em caso de "faston", prestar atenção para não inverter a cablagem

TRINCODAPORTA | TIPO2 FERRAMENTAS-CHAVE DEFENDAS DE CABEÇACRUZADA, PINÇA, CHAVE DEFENDAS DE CABEÇA PLANA

2 Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

3 Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

4 | Ao uti lizar a chave dinamométrica, reti rar os parafusos de fi xação do trinco da porta

5 | Desmontar o tampo de trabalho e as guarnições

6 | Desmontar o dispensador e o bisel

7 Reti rar o trinco da porta

8 Reti rar a proteção de água

9 | Substi tuir o trinco da porta ao prestar atenção à ligação mecânica de abertura de emergência e ligações elétricas

Vedante da porta

INSTRUÇÕES

VEDANTE DA PORTA FERRAMENTAS - CHAVE DINAMOMÉTRICA, PINÇA, CHAVE DEFENDAS DE CABEÇAPLANA, DUAS CHAVES DE TUBOS 7

Uti lizar a chave de fendas de cabeça plana para pressionar e reti rar o grampo externo

Depois de reti rar o grampo, separar a aba do vedante para permiti r o acesso ao interior do produto

Ao uti lizar a chave de fendas de cabeça plana, reti rar o grampo no tubo

Colocar o novo vedante, prestando atenção aos entalhes de posicionamento

Inserir o grampo da cablagem no lado do tubo

Apertar o grampo nivelado no tubo ao uti lizar a ferramenta

Instalar o vedante na máquina. Inserir o grampo externo e apertá-lo (se necessário, com a pinça)

2 Ao uti lizar duas mãos, puxá-la fi rmemente

3 | Desengatal a mascara da gaveta de detergente, tendo cuidado para não parti r os ganchos

Fereastra

INSTRUCTIUNI

FEREASTRA | TIP 1 INSTRUMENTE - CHEIE TORX nr. 25
