GTSBL02 - Éclairage extérieur solaire LightZone - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Guirlande lumineuse solaire pour extérieur
Marque	LightZone
Modèle	GTSBL02
Ampoules	5 LED blanc chaud, 3 V, 0,5 W chacune
Durée d'éclairage	Environ 6,5 heures (après charge complète)
Type d'accu	Lithium-ion rechargeable, 3,7 V, 1500 mAh
Indice de protection	IP44 (protégé contre les projections d'eau et les corps solides >1 mm)
Température de fonctionnement	-10 °C à +40 °C
Classe de protection	III (très basse tension)
Alimentation	Solaire via module solaire intégré avec accu rechargeable
Modes d'éclairage	Blanc chaud continu ou RGB avec changement de couleur automatique
Allumage automatique	Oui, par détection crépusculaire (allumage au crépuscule, extinction à l'aube)
Installation	Montage au sol avec pieux fournis ; module solaire orientable
Matériau	Plastique résistant aux intempéries
Entretien	Nettoyer le module solaire et les lampes avec un chiffon humide doux
Sécurité	Ne pas utiliser avec des piles normales ; ne pas immerger ; LED non remplaçables
Pièces détachées	Accu remplaçable (type Li-ion 3,7 V 1500 mAh) ; module solaire non interchangeable
Conformité	Conforme aux normes européennes (CE)
Fabricant	Globaltronics GmbH & Co. KG, Hambourg, Allemagne
Utilisation	Extérieur uniquement, usage décoratif

FOIRE AUX QUESTIONS - GTSBL02 LightZone

Comment allumer la guirlande lumineuse GTSBL02 ?

Placez l’interrupteur ON/OFF et sélection de couleur (11) sur WARM WHITE pour un éclairage blanc, ou sur RGB pour des couleurs changeantes. L’appareil s’allume automatiquement au crépuscule.

Pourquoi la guirlande ne s’allume-t-elle pas ?

Vérifiez que l’interrupteur n’est pas sur OFF. Assurez-vous que l’accu est chargé (exposition au soleil d’au moins 10 heures). Le module solaire doit être propre et placé en plein soleil.

L’éclairage est faible, que faire ?

Causes possibles : accu pas complètement chargé, module solaire encrassé, ou accu usé. Nettoyez le module solaire avec un chiffon doux et humide. Si le problème persiste, remplacez l’accu par un modèle identique (Li-ion 3,7 V 1500 mAh).

Puis-je utiliser des piles normales au lieu de l’accu ?

Non, danger d’explosion. Utilisez exclusivement l’accu rechargeable fourni (Li-ion 3,7 V 1500 mAh).

Puis-je remplacer les LED ?

Non, les LED ont une longue durée de vie et ne sont pas remplaçables. Si une LED défaillante, l’ensemble de la guirlande doit être remplacé.

Comment nettoyer la guirlande lumineuse ?

Utilisez un chiffon doux et humide. Évitez les détergents abrasifs ou chimiques. Ne laissez pas d’eau pénétrer à l’intérieur des lampes.

Comment ranger la guirlande en hiver ?

Placez l’interrupteur sur OFF. Nettoyez l’appareil. Conservez l’accu et la guirlande dans un endroit sec et à l’abri du gel. Ne stockez pas avec un accu complètement déchargé.

Comment changer l’accu ?

Attendez que l’accu soit déchargé. Ouvrez le couvercle du boîtier de l’accu (9) avec un tournevis, retirez l’ancien accu et insérez un neuf du même type (Li-ion 3,7 V 1500 mAh) en respectant la polarité.

Cette guirlande peut-elle être utilisée en intérieur ?

Non, elle est conçue uniquement pour une utilisation extérieure. Elle n’est pas adaptée à l’éclairage de pièces.

Que signifie l’indice de protection IP44 ?

IP44 signifie que l’appareil est protégé contre les projections d’eau de toutes directions et contre les corps solides de plus de 1 mm. Il peut être utilisé en extérieur mais ne doit pas être immergé.

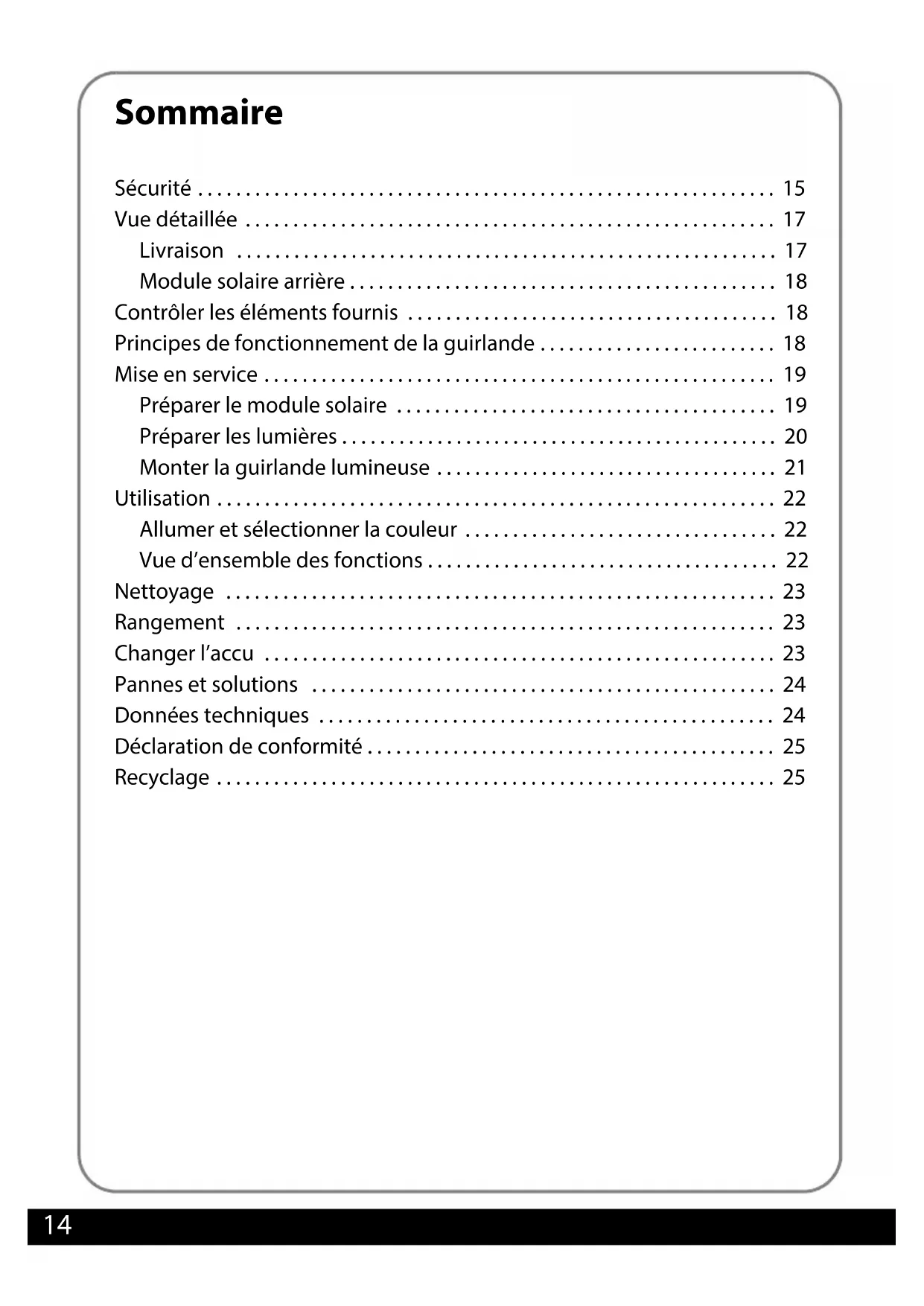

MODE D'EMPLOI GTSBL02 LightZone

Module solaire arrière 18

Contrôler les éléments fournis 18

Principes de fonctionnement de la guirlande .... 18

Mise en service 19

Préparer le module solaire 19

Préparer les lumières 20

Monter la guirlande lumineuse 21

Utilisation 22

Allumer et sélectionner la couleur 22

Vue d'ensemble des fonctions 22

Nettoyage 23

Rangement 23

Changer l'accu 23

Pannes et solutions 24

Données techniques 24

Déclaration de conformité 25

Recyclage 25

Sécurité

Lire le mode d'emploi et le conserver

Lisez attentivement les consignes qui suivent et conservez ce mode d'emploi afin de pouvoir le reconsulter ultérieurement. Quand vous passez les guirlandes à une autre personne, passez-lui aussi ce mode d'emploi.

Consignes importantes

- Cet appareil peut être utilisé par des enfants à partir de 8 ans ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites ou bien manquant d'expérience et/ou de connaissances à la condition que ces personnes soient surveillées ou qu'elles aient reçu les instructions nécessaires pour se servir de l'appareil en toute sécurité et aient compris les dangers que comporte son utilisation. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectués par

des enfants à moins qu'ils aient 8 ans ou plus et soient sous surveillance.

• Ne permettez pas aux enfants de jouer avec les feuilles d'emballage et de protection. En cas d'ingestion, il y a risque d'étouffement. Veillez à ce que personne ne mette le sachet d'emballage sur la tête.
• N'utilisez pas la guirlande lumineuse quand elle est encore dans l'emballage.

Utilisation conforme

• La guirlande lumineuse est conçue pour une utilisation à l'extérieur et à des fins d'éclairage décoratif dans un cadre privé.
• La guirlande lumineuse n'est pas conçue pour l'éclairage des pièces ou à des fins industrielles.

Risque de blessures !

• N'utilisez jamais la guirlande lumineuse avec des piles normales. Danger d'explosion!
• Ne pas jeter les accus dans le feu et ne pas court-circuiter. Danger d'explosion!
• En cas de mauvaise utilisation, du liquide peut sortir de l'accu. Évitez tout contact. En cas de contact fortuit, rincer avec de l'eau. Si le liquide entre en contact avec les yeux, demandez l'aide complémentaire d'un médecin. Le liquide d'accu peut provoquer des irritations cutanées ou des brûlures.

- Disposez les câbles de raccordement de telle manière qu'ils ne représentent pas un risque de chute.

Risque de dommage !

- La guirlande lumineuse est protégée contre l'humidité mais ne peut pas être plongée dans l'eau. Les lampes doivent être bien assemblées et totalement raccordées. Veillez ce faisant au bon positionnement du couvercle du compartiment de l'accu.

- Il n'est pas nécessaire de remplacer les LED en raison de leur longue durée de vie. Les LED ne peuvent et ne doivent pas être remplacées. Quand la source de lumière est arrivée en fin de vie, il faut remplacer l'ensemble de la guirlande.

- N'utilisez pas la guirlande lumineuse quand la guirlande lumineuse elle-même, le module solaire ou le câble de raccordement a des traces visibles de dommages.

- Le module solaire ne peut être collé, couvert ou peint.

- N'utilisez que l'accu fourni. N'utilisez aucun autre accu et aucune batterie

- N'altérez en rien l'appareil. Ne faites réaliser les réparations que par un atelier spécialisé pour éviter les dangers.

- N'utilisez pas de détergents chimiques agressifs ou abrasifs ni des éponges dures etc. pour nettoyer.

- Tout couvercle de

protection brisé doit être remplacé.

- Dès que la lumière irradie le module solaire module solaire, du courant continu est produit. N'utilisez aucun autre module solaire que celui livré. Le module solaire est adapté à la puissance de la guirlande lumineuse et de l'accu. L'utilisation d'un autre module solaire peut provoquer des dommages à l'article.

Vue détaillée

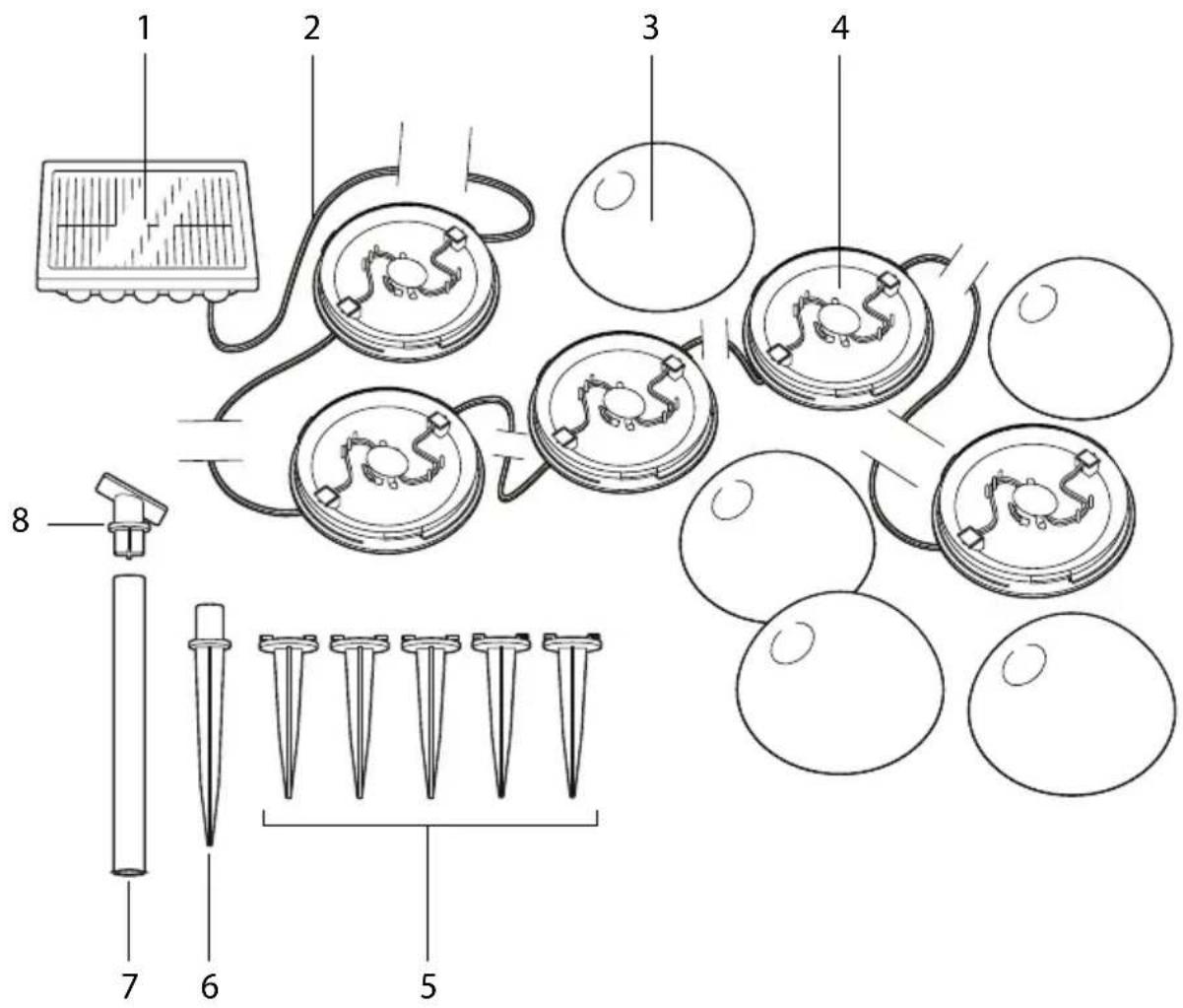

Livraison

1 Module solaire
2 Câble de raccordement
3 Calotte de la lampe
4 Base de la lampe
5 Pieux pour les lampes
6 Pieu pour le module solaire
7 Câble rallonge pour le module solaire
8 Équerre de fixation

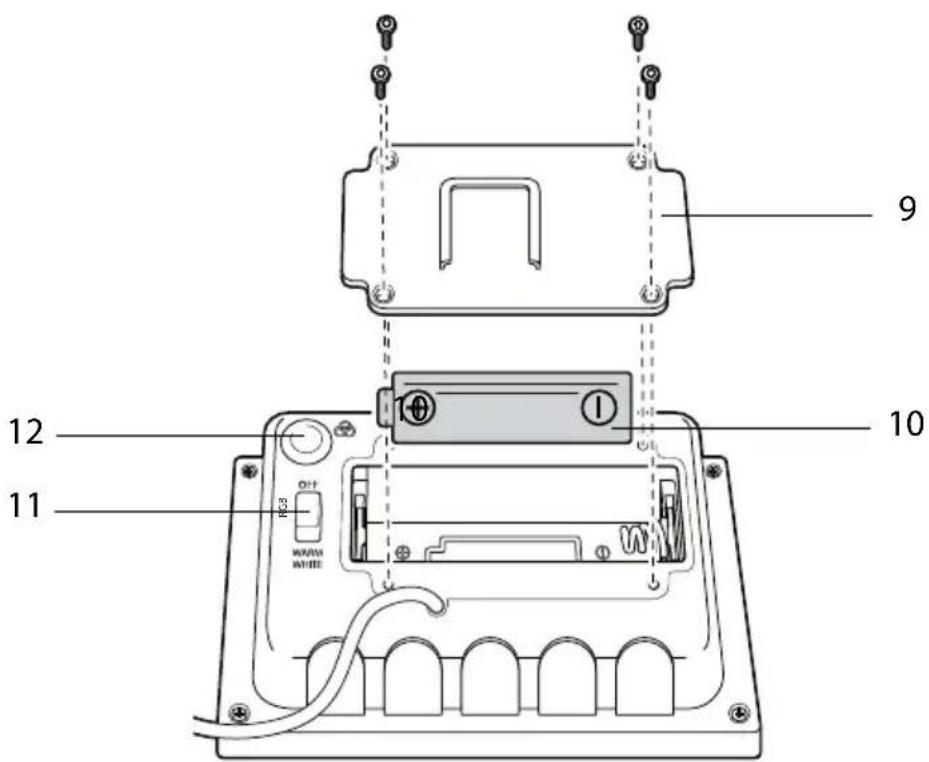

Module solaire arrière

9 12 10 11 OFF WARM WHITE

9 Couvercle du boîtier de l'accu

10 Accu, 3,7 V / 1500 mAh

11 Interrupteur on/off et pour la sélection de couleurs.

12 Interrupteur de changement de couleur

Contrôler les éléments fournis

1. Sortez tous les composants de l'emballage.
2. Contrôlez si les pièces semblent abîmées. Si c'est le cas, n'utilisez pas la guir- lande lumineuse. Adressez-vous au fabricant via l'adresse du centre service indiqué sur la carte de garantie.
3. Vérifiez si tous les composants sont présents.

Principes de fonctionnement de la guirlande

La guirlande lumineuse solaire au sol est montée indépendamment d'une source lumineuse traditionnelle. Sa propre source d'énergie est le module solaire qui transforme en production de courant l'énergie obtenue par rayonnement à la lumière du soleil. L'énergie obtenue de la sorte est emmagasinée dans l'accu du module solaire et y est stockée.

Mise en service

Préparer le module solaire

Avertissement

En utilisant une pile ordinaire, il y a un risque d'explosion. Utilisez exclusivement l'accu fourni dans la livraison.

1. Mettez l'interrupteur ON/OFF 11 sur OFF.

9 10 11

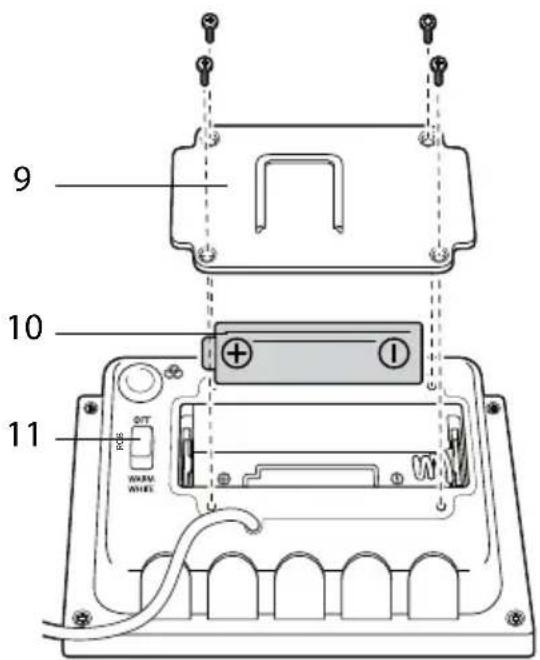

1. Dévissez avec un tournevis cruciforme à petit diamètre toutes les vis avec lesquelles le couvercle du boîtier de l'accu 9 est fixé.

2. Enlevez le couvercle du boîtier de l'accu.

3. Insérez l'accu fourni 10, conformément à l'illustration sur le fond du logement de l'accu. Observez la polarité correcte (+/-).

4. Remettez le couvercle du boîtier de l'accu et vissez-le bien.

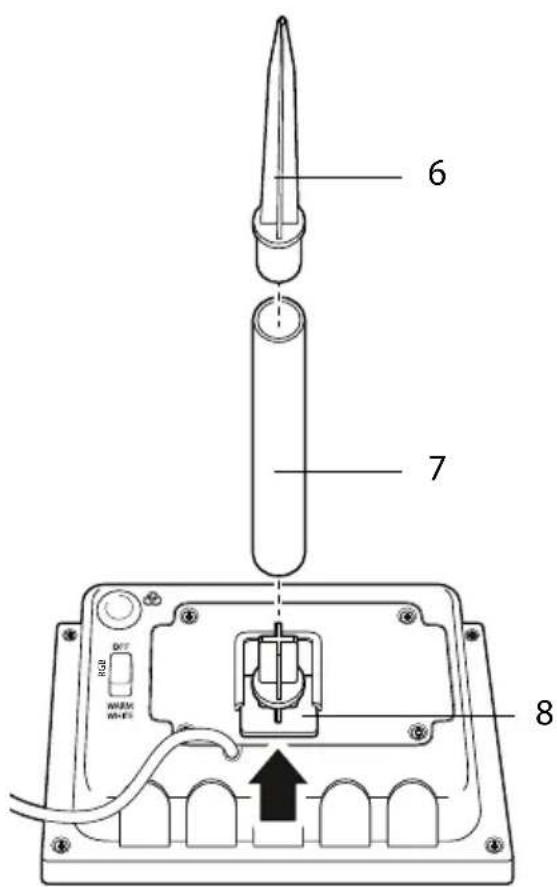

5. Faites glisser l'équerre de fixation 8 latéralement dans la pièce profilée en forme de U du couvercle du boîtier de l'accu.

1. Mettez le câble de prolongation 7 sur l'équerre de fixation.

2. Mettez le pieu 6 dans la prolongation.

Préparer les lumières

1. Mettez les pieux de terre 5 du bas dans les fentes des bases des lampes 4.

5 4

1. Tournez le pieu de terre jusqu'à la butée dans le sens contraire des aiguilles d'une montre.

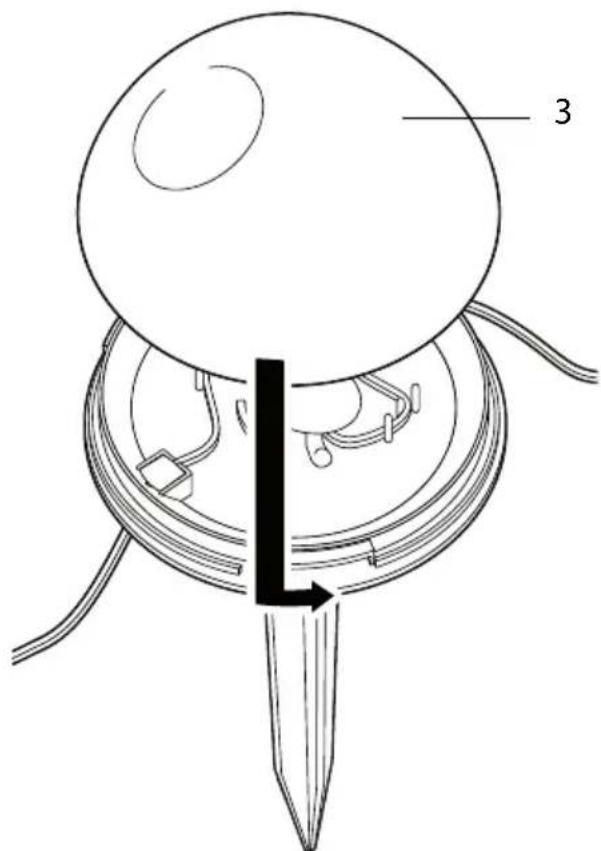

2. Mettez les calottes des lampes 3 sur les bases des lampes. Ce faisant veillez aux positions des guides et des fentes.

3

1. Tournez les capots des lampes jusqu'à la butée dans le sens contraire des aiguilles d'une montre. Veillez à ce que les calottes des lampes se posent parfaitement pour qu'aucune humidité ne pénètre à l'intérieur des lampes.

Monter la guirlande lumineuse

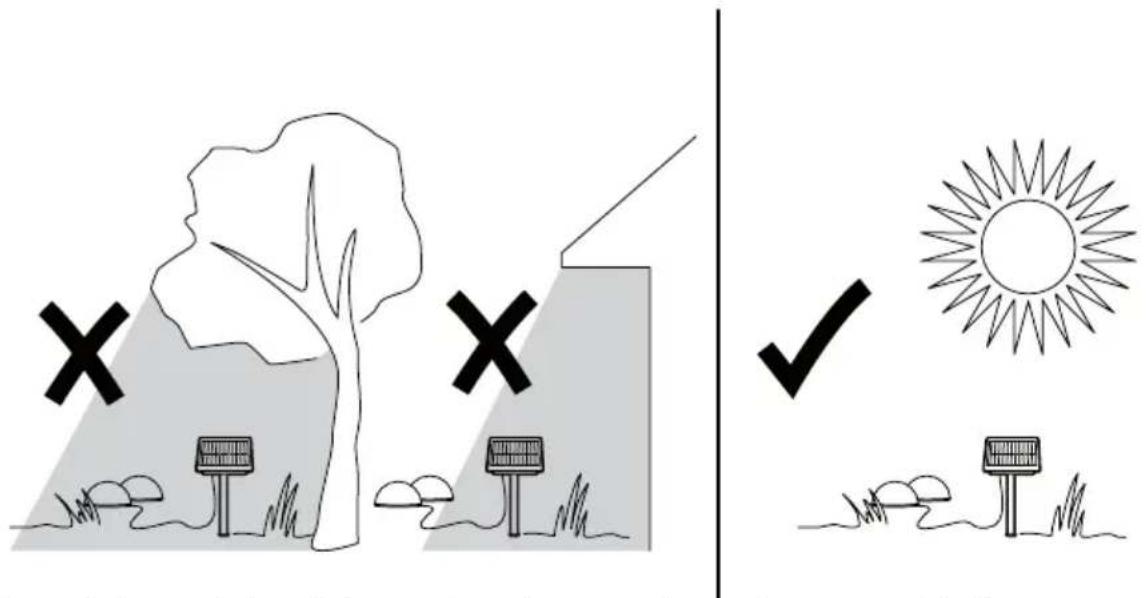

En ce qui concerne l'emplacement du module solaire 1 choisissez une place qui est exposée toute la journée aux rayons du soleil directs.

La nuit, le module solaire ne devrait pas toujours être exposé à d'autres sources lumineuses sinon la guirlande lumineuse n'éclaire pas. N'oubliez pas que beaucoup de sources lumineuses s'allument automatiquement au milieu de la nuit ou en fonction des mouvements.

Ne mettez pas la guirlande lumineuse dans des creux ou des déclivités du sol dans lesquels l'eau pourrait s'entasser.

1. Déroulez le câble de raccordement 2.

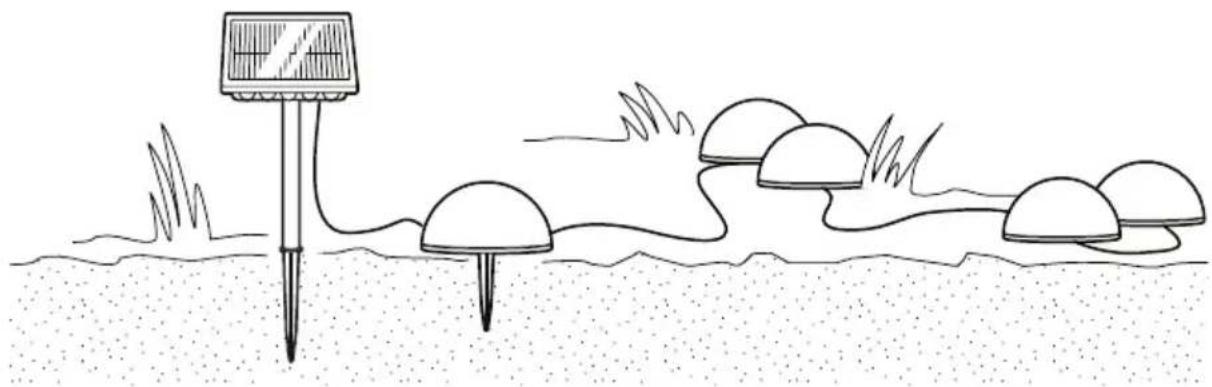

2. Mettez la guirlande lumineuse à l'endroit souhaité en appuyant, dans le sol, sur les pieux de sol avec un peu de force (voir illustration E). Pour cela n'appuyez en aucun cas avec force sur les calottes des lampes 3.

1. Disposez les câbles en excès de telle manière qu'ils ne représentent pas un danger de chute. Il n'est pas autorisé de raccourcir les câbles !
2. Enlevez le film de protection du module solaire.

Utilisation

La première utilisation prend environ 10 heures en cas debon ensoleillement.

Allumer et sélectionner la couleur

La commande se fait par l'intermédiaire des deux interrupteurs à l'arrière du module solaire 1.

▶ Mettez l'interrupteur on/off et l'interrupteur de sélection de couleur 11 sur la position désirée :

• WARM WHITE : La guirlande lumineuse éclaire durablement en blanc.
• RGB : La guirlande lumineuse est colorée et change de couleur automatiquement après quelques secondes.

Pour arrêter le changement de couleur, appuyez 1x sur l'interrupteur de changement de couleur 12. La guirlande lumineuse s'allume ensuite durablement dans la dernière couleur active. Pour continuer le changement de couleur, appuyez de nouveau sur l'interrupteur.

Pour éteindre la guirlande lumineuse, faites glisser l'interrupteur ON/OFF et l'interrupteur de sélection de couleur sur OFF.

Vue d'ensemble des fonctions

Position de l'interrupteur Signification
WARM WHITEouRGB	La guirlande lumineuse fonctionne automati-quement dans cette position.- Le module solaire absorbe la lumière solaire et la transforme en énergie électrique qui est stockée dans l'accu utilisé.- Le soir ou quand l'obscurité tombe, la guir-lande lumineuse s'allume (en blanc ou en cou-leur, selon le paramétrage choisi). selon le paramétrage choisi.- Le matin, ou quand l'obscurité diminue, la lampe s'éteint.
OFF - Module solaire et accu sont séparés électriquement.- La guirlande lumineuse ne s'allume pas dans l'obscurité.- L'accu n'est pas chargé pendant la journée.

Nettoyage

Recommendations!

N'utilisez pas de détergents chimiques agressifs ou abrasifs ni des éponges dures etc. pour nettoyer. Ces derniers pourraient endommager la surface.

Essuyez le module solaire 1 et les calottes de la lampe 3 avec un chiffon humide et doux. En cas de besoin, utilisez en plus un détergent doux. Veillez à ce qu'il n'y ait pas d'eau qui entre à l'intérieur des lampes.

Rangement

Nous conseillons de ranger la guirlande lumineuse dans la maison pendant la saison froide.

Ne rangez pas la guirlande lumineuse avec un accu complètement déchargé car en cas de déchargement profond, l'accu peut être endommagé de manière irréversible.

1. Placez le bouton ON/OFF et l'interrupteur de sélection de couleur 11 sur OFF.
2. Nettoyez la guirlande lumineuse.
3. Conservez l'accu et la guirlande lumineuse en un lieu sec, à l'abri du gel.

Changer l'accu

Danger

En cas de mauvaise utilisation, du liquide peut sortir de l'accu. Le liquide d'accu peut provoquer des irritations cutanées ou des brûlures. Évitez tout contact. En cas de contact fortuit, rincer avec de l'eau. Si le liquide entre en contact avec les yeux, demandez l'aide complémentaire d'un médecin.

L'accu s'use avec le temps et sa performance diminue. Mais vous pouvez le remplacer par un nouvel accu du même type (voir « Données techniques).

1. Pour faire l'échange, attendez que l'accu soit complètement déchargé.
2. Ouvrez le couvercle du boîtier de l'accu 9.
3. Enlevez l'ancien accu 10 et remplacez-le par un nouvel accu du même type. Observez la polarité correcte (+/-).
4. Remettez le couvercle du boîtier de l'accu et vissez le bien.
5. Mettez l'ancien accu au rebut comme il se doit.

L'accu est garantie pendant 6 mois.

Pannes et solutions

Problème Causes et remèdes possibles
La guirlande lumineuse ne s'allume pas.	L'interrupteur se trouve en position OFF.- Mettez l'interrupteur en position WARM, WHITE ou RGB.
La guirlande lumineuse n'éclaire que faiblement.	L'accu n'est pas complètement chargé.- Vérifiez si l'emplacement du module solaire est suffisamment ensoleillé.N'oubliez pas qu'un chargement complet d'un accu vide peut durer environ 10 heures.Le module solaire est encrassé.- Nettoyez le module solaire.L'accu est usé.- Échangez l'accu pour un autre.

Données techniques

Ampoules : 5x LED (WARM WHITE), 3 V , 0,5 W

Durée d'éclairage : environ 6,5 heures

Accu : 1x Li-ion Accu, 3,7 V , 1500 mAh

Type de protection : IP44

Premier chiffre '4' - protection contre corps solides :

Protection contre les objets étrangers d'une taille supérieure à 1 mm

Deuxième chiffre '4' - protection contre l'humidité :

Protection contre les projections d'eau de tous les côtés

Température ambiante : -10 à +40 °C

Classe de protection : III

Vu que nos produits sont développés et améliorés en permanence, des modifications du design et des altérations techniques ne sont pas exclues.

Cette notice d'utilisation peut être téléchargée en format PDF de notre site Internet www.gt-support.de.

Déclaration de conformité

Le produit est conforme aux normes légales.

Vous trouverez la déclaration de conformité intégrale sur notre site internet www.gt-support.de.

Les produits identifiés par ce symbole satisfont à toutes les réglementations applicables de l'Espace économique européen.

Recyclage

Les appareils usagés ne doivent pas être éliminés avec les déchets ménagers normaux. Conformément à la directive 2012/19/UE, l'appareil doit être éliminé dans les règles à la fin de son cycle de vie. Les matériaux recyclables contenus dans l'appareil sont recyclés et la pollution de l'environnement est réduite.

Déposez l'appareil usagé dans un point de collecte pour les déchets électriques ou dans une déchetterie.

Les matériaux d'emballage doivent également être éliminés d'une manière respectueuse de l'environnement, en les triant et en les déposant dans les conte-neurs qui sont mis à disposition à cette fin. Pour obtenir des renseignements plus détaillés, veuillez vous adresser à votre entreprise locale de gestion des déchets ou à votre mairie.

Avant d'éliminer l'appareil, retirez la batterie pour l'éliminer séparément.

Les piles et les batteries / accumulateurs ne doivent pas être éliminés avec les déchets ménagers. La législation oblige chaque consommateur à déposer les piles et les batteries / accumulateurs dans un point de collecte de sa commune, de son quartier ou du commerce.

Toutes les piles et les batteries / accumulateurs peuvent ainsi être éliminés d'une manière respectueuse de l'environnement. Les piles et les batteries / accumulateurs contenant des substances dangereuses sont identifiées par ce sigle et par des symboles chimiques (Pb pour le plomb).
