470DST - Robinet de cuisine DELTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de cuisine à douchette extractible
Marque	Delta
Modèle	470DST
Fonctions principales	Douchette extractible avec modes aération et pulvérisation, bec orientable, butée de température maximale réglable
Débit	1,8 gal/min (standard) ; 1,5 gal/min (modèles WE)
Raccordement	Tubes d'alimentation PEX 3/8 po à compression, raccords filetés
Matériaux	Laiton, finition chromée ou autre (selon version)
Installation	Sur évier, trou unique, fixation par écrou
Dispositif anti-siphonnage	Intégré, conforme aux normes ASME A112.18.3 et A112.18.1/CSA B125.1
Option distributeur de savon	Disponible sur certains modèles, capacité 8 oz
Garantie	À vie limitée pour pièces et finition ; 5 ans pour composants électroniques (usage résidentiel) ; 5 ans usage commercial
Entretien et nettoyage	Nettoyer avec un chiffon humide et sécher avec un chiffon doux. Éviter les produits abrasifs.
Sécurité	Butée de température maximale réglable pour limiter l'eau chaude ; ne pas utiliser de pâte à joint
Pièces détachées et réparabilité	Cartouche remplaçable, joints, manchons PEX (RP50952). Ne pas démonter la cartouche.

FOIRE AUX QUESTIONS - 470DST DELTA

Comment installer le robinet Delta 470DST ?

Suivez les instructions fournies : lire toutes les consignes avant de commencer. Raccordez les tubes d'alimentation PEX aux robinets d'arrêt en utilisant les écrous 3/8 po. Serrez à la main puis un tour de clé sans trop serrer. Pour les installations spéciales, utilisez les manchons en plastique RP50952.

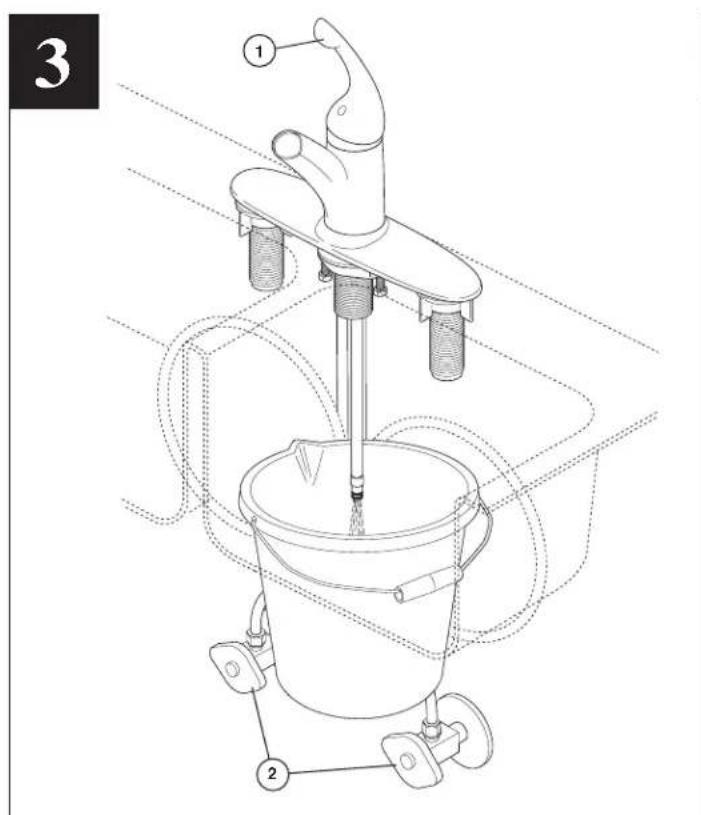

Comment rincer les tuyaux d'alimentation avant la première utilisation ?

Placez un seau sous le raccord de sortie. Ouvrez et fermez lentement les robinets d'arrêt en position mélange, ou ouvrez et fermez la manette en position mélange avec les robinets ouverts. Cela évacue les débris.

Comment installer le flexible de la douchette ?

Passez le flexible dans le corps du robinet, vissez la poignée du bec sur le flexible pour éviter qu'il ne coince, puis installez la masselotte. Enfoncez l'extrémité du flexible sur la sortie et fixez avec l'agrafe fournie. Pour les modèles WE 1,5 gal/min, utilisez un adaptateur.

Comment régler la butée de température maximale ?

Retirez la manette, placez l'obturateur côté eau froide, modifiez la position de la butée (position 1 = pleine plage, position 2 = moitié plage). Refermez le robinet et réinstallez la manette. Attention, cela ne protège pas totalement contre l'ébouillantage.

Que faire si le robinet fuit sous la manette ?

Enlevez la manette et l'embase. Avec une clé, serrez l'écrou-chapeau. Si la fuite persiste, coupez l'arrivée d'eau et remplacez la cartouche (réf. Delta). Ne démontez pas la cartouche, elle n'est pas réparable.

Comment entretenir et nettoyer le robinet ?

Nettoyez avec un chiffon humide et séchez avec un chiffon doux. N'utilisez pas de produits abrasifs ou de polissage. Le fini est durable mais peut être abîmé.

Que faire si le tube PEX est trop long ?

Coupez le tube d'équerre en laissant 1 à 2 pouces de marge. Glissez l'écrou et le manchon en plastique sur le tube, insérez-le dans le raccord jusqu'au fond, puis faites glisser le manchon et serrez l'écrou à la main plus deux tours de clé. Ne coupez pas trop court.

Comment installer le distributeur de savon (si présent) ?

Enlevez l'écrou, insérez le corps du distributeur dans le trou de l'évier, fixez avec l'écrou. Vissez la bouteille de savon, insérez la pompe, puis fixez la tête. Pour remplir, soulevez la tête et la pompe, versez jusqu'à 8 oz de savon liquide. Nettoyez périodiquement la pompe à l'eau chaude.

Quelle est la garantie du robinet Delta 470DST ?

Garantie à vie limitée pour les pièces et le fini (défauts de matériau et fabrication) pour le premier acheteur en résidentiel. 5 ans pour les composants électroniques, 5 ans commercial. Les piles ne sont pas couvertes. Conservez le reçu d'achat.

Le robinet est-il doté d'un dispositif anti-siphonnage ?

Oui, le bec extractible intègre un dispositif anti-siphonnage conforme aux normes ASME A112.18.3 et ASME A112.18.1/CSA B125.1. Il comprend deux clapets indépendants non réparables.

MODE D'EMPLOI 470DST DELTA

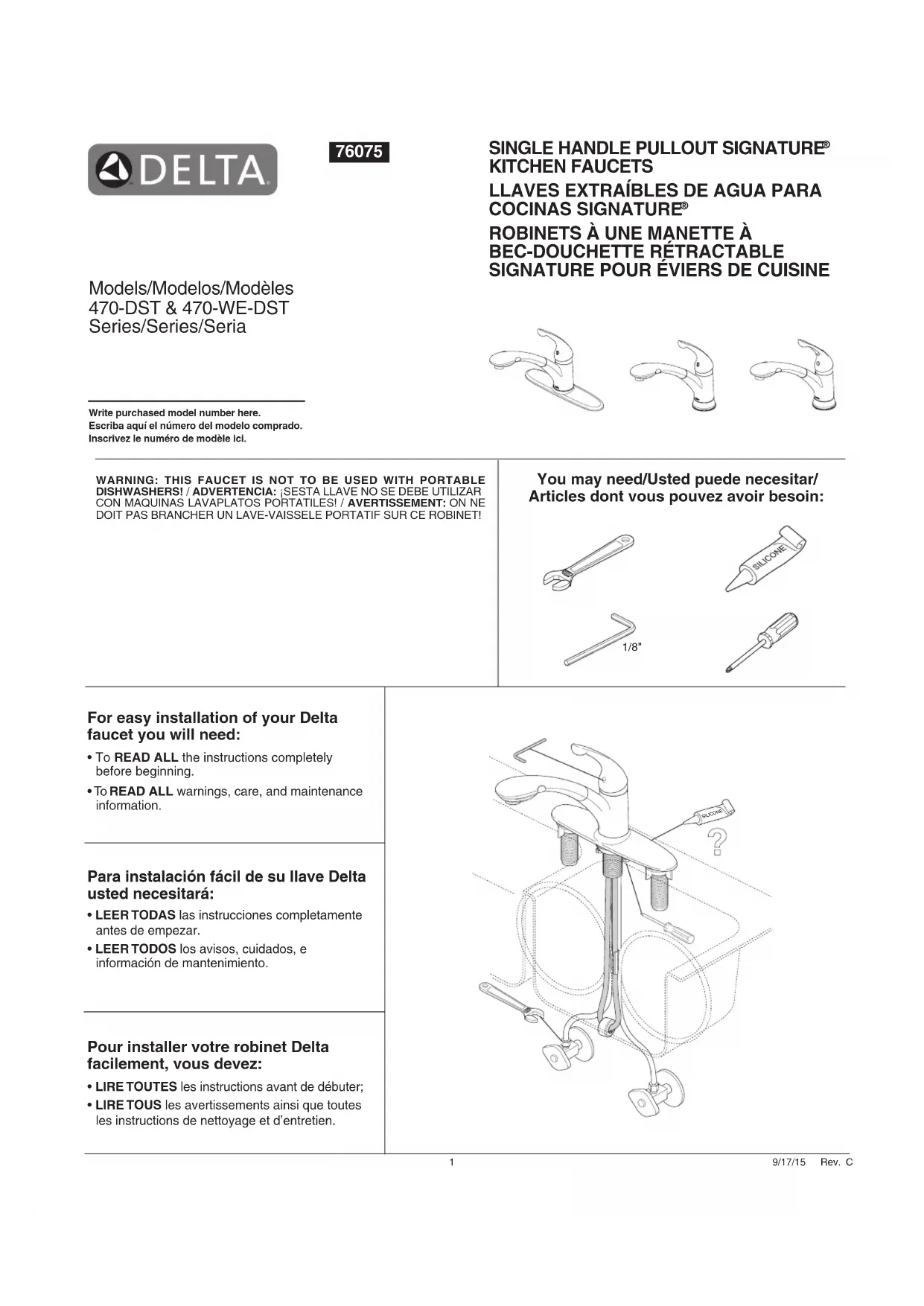

You may need/Usted pourrait nécessitar/ Articles dont vous pouvez avoir besoin:

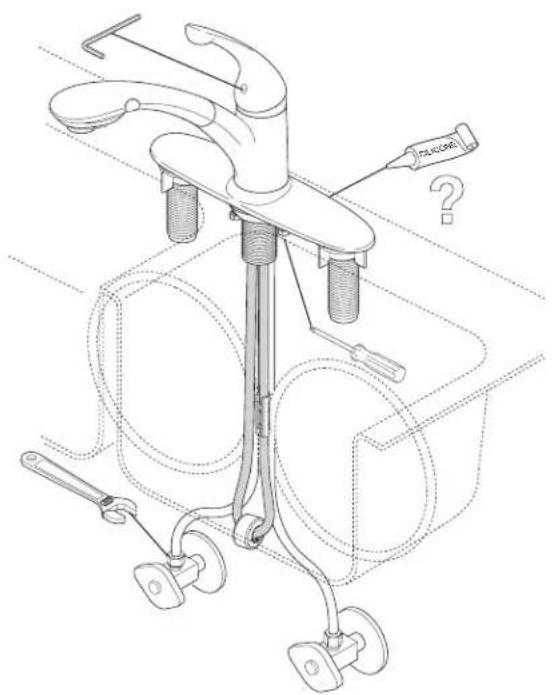

Pour installer votre robinet Delta facilement, vousdez:

LIRE TOUTES les instructions avant de débuter;
- LIRE TOUS les averissements ainsi que toutes les instructions de nettoyage et d'entretien.

1	A.	C.	A.	B.
2	1	3	2	0
3	1	2	1	2
4	1	2	1	2
5	1	2	1	2
6	1	2	1	2
7	1	2	1	2
8	1	2	1	2
9	1	2	1	2
10	1	2	1	2
11	1	2	1	2
12	1	2	1	2
13	1	2	1	2
14	1	2	1	2
15	1	2	1	2
16	1	2	1	2
17	1	2	1	2
18	1	2	1	2
19	1	2	1	2
20	1	2	1	2
21	1	2	1	2
22	1	2	1	2
23	1	2	1	2
24	1	2	1	2
25	1	2	1	2
26	1	2	1	2
27	1	2	1	2
28	1	2	1	2
29	1	2	1	2
30	1	2	1	2
31	1	2	1	2
32	1	2	1	2
33	1	2	1	2
34	1	2	1	2
35	1	2	1	2
36	1	2	1	2
37	1	2	1	2
38	1	2	1	2
39	1	2	1	2
40	1	2	1	2
41	1	2	1	2
42	1	2	1	2
43	1	2	1	2
44	1	2	1	2
45	1	2	1	2
46	1	2	1	2
47	1	2	1	2
48	1	2	1	2
49	1	2	1	2
50	1	2	1	2
51	1	2	1	2
52	1	2	1	2
53	1	2	1	2
54	1	2	1	2
55	1	2	1	2
56	1	2	1	2
57	1	2	1	2
58	1	2	1	2
59	1	2	1	2
60	1	2	1	2
61	1	2	1	2
62	1	2	1	2
63	1	2	1	2
64	1	2	1	2
65	1	2	1	2
66	1	2	1	2
67	1	2	1	2
68	1	2	1	2
69	1	2	1	2
70	1	2	1	2
71	1	2	1	2
72	1	2	1	2
73	1	2	1	2
74	1	2	1	2
75	1	2	1	2
76	1	2	1	2
77	1	2	1	2
78	1	2	1	2
79	1	2	1	2
80	1	2	1	2
81	1	2	1	2
82	1	2	1	2
83	1	2	1	2
84	1	2	1	2
85	1	2	1	2

A. Branchement à la tuyauterle

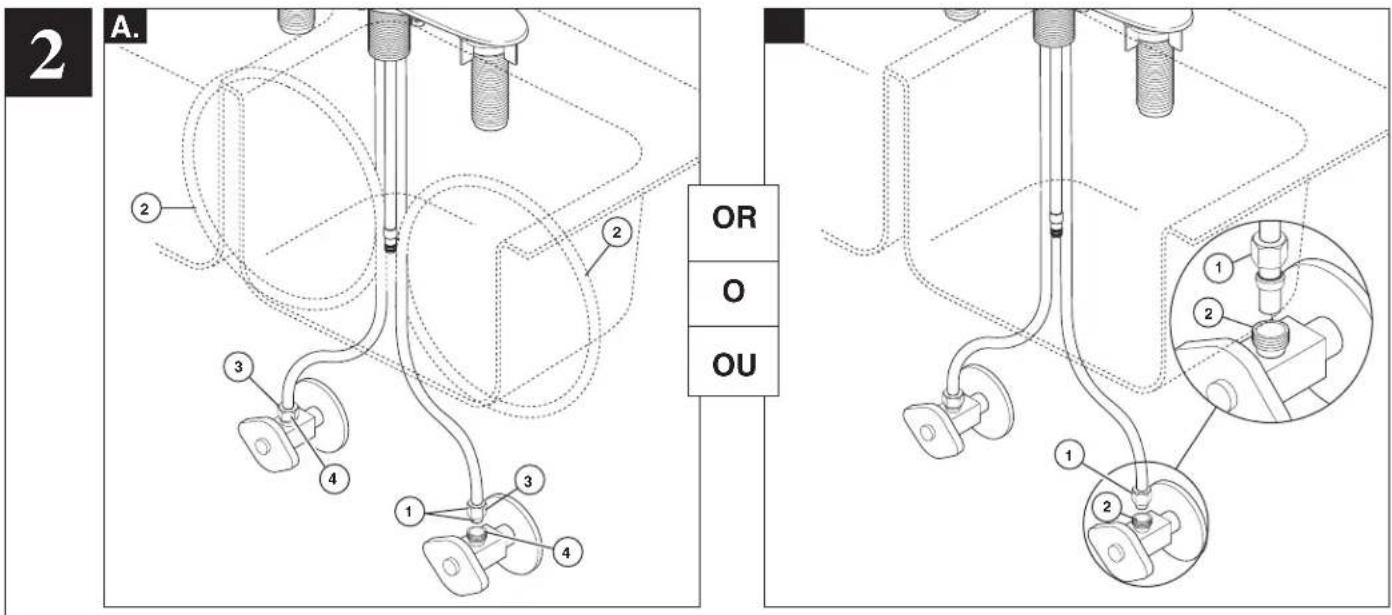

Assurez-vous que tous les raccords sont exemplés de corps étrangers. Le branchement est effectué au moyen de raccords de robinetterie (1) 3/8 po à compression. L'extrémité du raccord d'eau chaude est rouge et celle du raccord d'eau froide est bleue. Faites une boute avec le tube (2) s'il est trop long. Note: Le diamètre minimal de la courbure doit être d'a moins 8 po. Vissez l'écrou metallique (3), qui seTrouve sur le tube du robinet, sur le raccord du robinet d'alimentation (4) et serrez-le à la main, fais faites un tour supplémentaire avec une clé. PRENEZ GARDE DE TROP SERRER. Raccordez l'autre tube de la même manière. MISE EN GARDE: N'utilissez pas de pâté àjoint ni d'autres produits d'étanchéité sur les raccords de tuyauterie.
B. Spéciaux Tuyauterie Branchement NOTIFICATION: Si le tube d'allimentation en PEX de ce robinet est trop long et doit être raccourci, ilsez

les instructions et prenez le temps de réfléchir. Vous nevez couper le tube de manière à Obtir un joint étanche. Dela n'accepte aucune responsabilité si le tube a été coupé trop court ou d'une maniere qui empêche le joint d'être étanche.

Dans le cas des installations sur mesure, vous doivent utiliser les manchons RP50952 fournis avec le robinet et les écrous qui se trouvent sur les arrivées d'eau. Le tube doit être coupe d'équre. Pour Obtoir plus de renseignements, veillée consulter les instructions d'installations des manchons en plastique qui se trouvent dans le kit RP50952 et qui sont inclues dans le present document.

Vissez l'écrou métallique (1), qui se trouve sur le tube du robinet, sur le raccord du robinet d'alimentation (2) et serrez-le à la main. Serrez-le à la main, puis faits deux tours à l'aide d'une clé. PRENEZ GARDE D TROP SERRR. Raccordez l'autre tube de la même manière.

Problèmes possibles et correctifs

Le tube n'est pas sectionné perpendicular à son axe : Faites une nouvelle coupe ennant garde de ne pas trop raccourcir le tube.
- Vous avez coupé le tube trop court : Achetez un raccord-union et un tube d'arrivee d'eau de rechange dans un magasin. L'extremite du raccord-union a raccorder au robinet doitetre compatible avec les écrous 3/8 po standard et les manchons en plastique fournis avec le robinet.
- Vous avez perdun un manchon en plastique ou un écrou de raccordement : Achetez un écrou et/ou un manchon en plastique concous pour former un raccord étanche avec un tube PEX. NOTIFICATION : Evitez d'utiliser un manchon metallique, RP51243 le joint (fournie avec le robinet) ou une virole à la place du manchon en plastique fourni. Le joint ne sera pas étanche. MISE EN GARDE : N'utilise pas de pâte àjoint ni d'autres produits étancheté sur les raccords de tuyauterie.

Correct method
Método Correcto
Bonne méthode

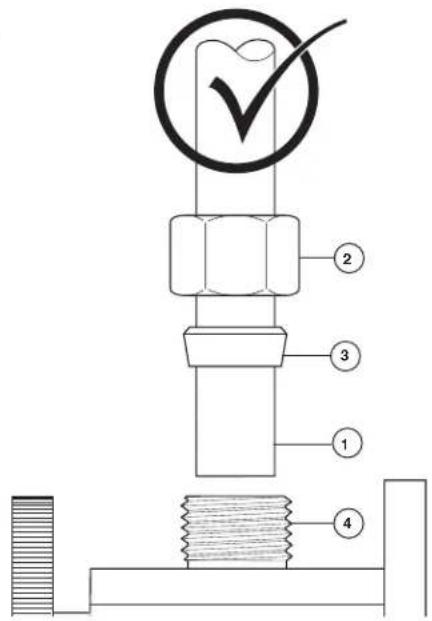

Conexiones Especiales - Instructions d'installations de le manchon en plastique

1. Identifiez la longueur désirée du tube (1). Laissez 1 à 2 pouces de la longueur supplémentaire pour faciliter l'installation et coupez le tube. Faites une coupe d'équre et enlevez les Bavures.
2. Glissez l'écrou (2) et la manchon en plastique (3) sur le tube coupé. Assurez la manchon est orienté comme montré.
3. Introduisez le tube dans le raccord (4). Le tube doit toucher le fond du trou à l'intérieur du raccord.
4. Faites glisser le manchon en plastique dans le tube jusqu'à ce qu'il pénétre dans la partie supérieure du raccord. NOTIFICATION: Si le manchon en plastique n'a pas été installé dans l'orientation correcte, le raccord peut se déf战友 et l'eau peut occasionalner des dommages.
5. Faites glisser l'écrou sur le manchon en plastique. Serrez-le à la main, puis faites deux tours à l'aide d'une clé.

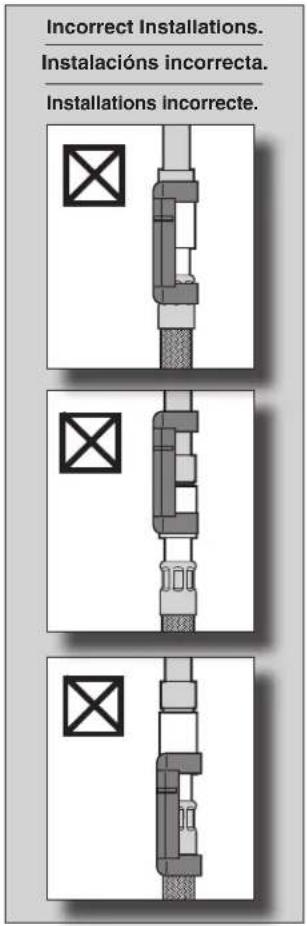

Incorrect Installation
Instalacion Incorrecta
Installation Incorrecte

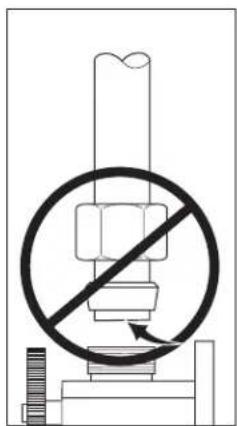

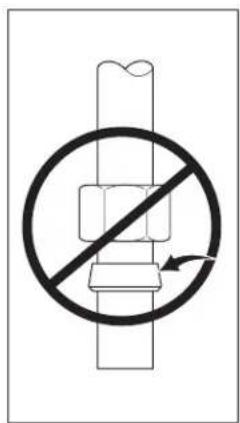

Do not install sleeve upside down.
No Instale la manga Boca abajo.
N'installez pas le manchon à l'envers.

Ensure cut is straight.
Asegürese que el corte está recto.

Assurez-vous que la coupe est droite.

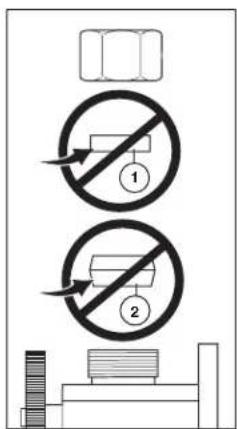

Do not use RP51243 gasket (1) supplied with PEX tubing or brass ferrule (2) supplied with valve stops.
No use RP51243 empaque (1) suministrado con el tuberia de PEX o el casquillo de bronze (2) suministrado con las valvulas de cierre.
N'utilsez pas RP51243 le joint (1) fournie avec la tuyauterie de PEX ou la bague en cuivre (2) fournie avec les robinets d'arrêt.

Ensure tube is fully inserted into stop before sliding sleeve down to engage top of fitting.
Asegürese que el tubo este Completely introducido bajo el tope antes de deslizar la manga hacía abajo para encasar la parte superior del accesorio.
Assurez-vous que le tube est introduit entierement dans le robinet d'arrêt avant de faire glisser le manchon vers le bas pour le fixer à la partie supérieure du raccord.

Flush Supply Lines Because your sprayer has been factory assembled to the hose, we do not recommend removing to flush the lines. Instead, if possible, we recommend placing a bucket below the outlet fitting and one of two options. 1. With the valve in mix open position (1), slowly open and close the supply stops (2). 2. With the supply stops open (2), slowly open and close the handle in the mix position (1). This will prevent debris from being lodged in the hose and sprayer.	Hose Installation A. Pass hose (1) through faucet (2). Slide hose weight (3) over other end of hose.
Deje correr el agua por las tuberías de suministro Debido a que el rociador se ha ensamblado a la manguera en la fábrica, no recomendamos quitarlo para limiar las tuberías/lineas. En cambio, si es posible, recomendamos colocar una cubeta debajo de la conexión de salute y una de las dos siguientes OPCIONES. 1. Con la válvula en posición mixta (1), lentamente abra y ciderre las llaves de paso (2). 2. Con las llaves de paso abiertas (2), lentamente abra y ciderre la manija en la posición mixta (1). Este evitará que residuos permanezcan en la manguera y en el rociador.	Instalación de la Manguera A. Pase la manguera (1) por la llave de agua (2). Enrosque el ensamble de la manga (3) en la manguera (1) para prevenir que la manguera que se atasque en le llave de agua cuando instale la pena (4). Deslice la pena de la manguera sobre el除外o de la manguera.
Rincez les tuyaux d'alimentation Étantrushó que le pulverisateur a été fixé au tuyau couple en usine, nous vous déconseillons de l'enlever pour rincer les tuyaux d'alimentation. Nous vous recommandons plutôt de placer, dans la mesure du possible, unseau sous le raccord de sortie et d'employer l'une des deux solutions suivantes: 1. Alors que la soupape est en position de mélange (1), ouvre les robinets d'arrêt lentement (2), puis referrer les. 2. Alors que les robinets d'arrêt sont ouverts (2), amenez la manette doucement en position de mélange (1), puis ramenez-la en position de fermeture. Cette opération sert à évacuer les corps étrangers qui pourrait se couver dans le tuyau couple et le pulverisateur.	Installation du flexible A. Introduisez le flexible (1) dans le robinet (2). Vissez la poignée (3) du bec sur le flexible (1) pour empêcher le flexible de se coincer dans le robinet au moment de l'installation de la masselotte (4) à son autre extrémité.

B. 1.8 ~gpm

B. 1.5 ~gpm

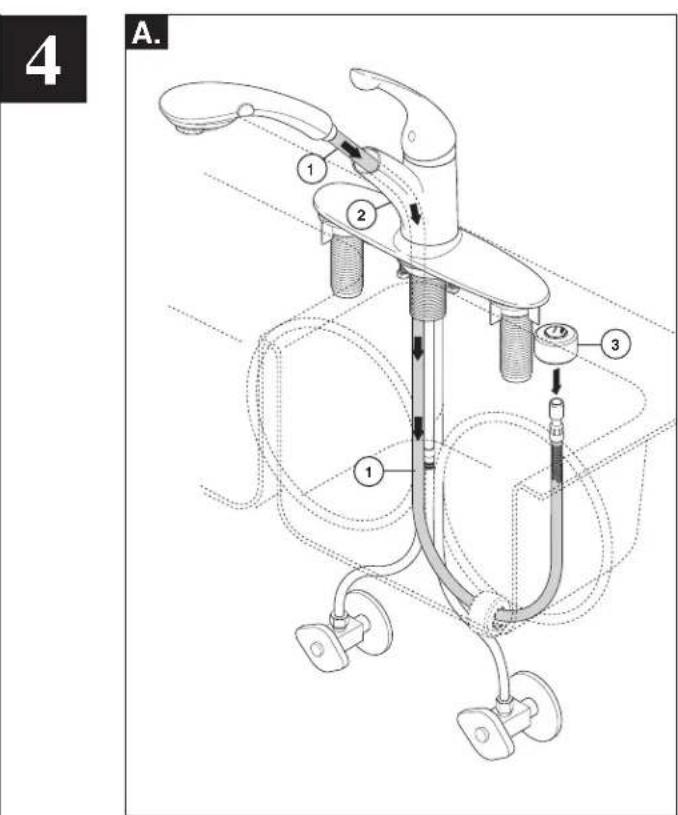

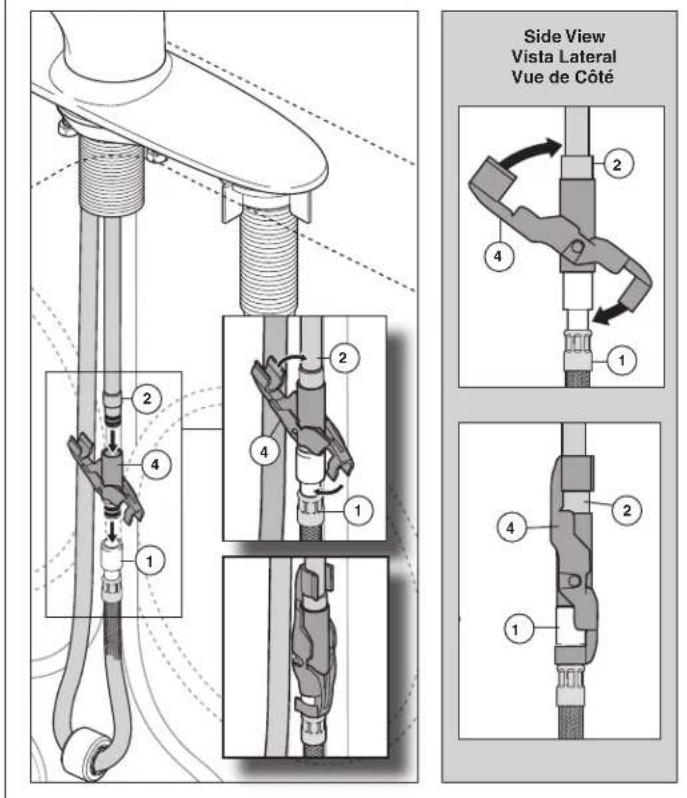

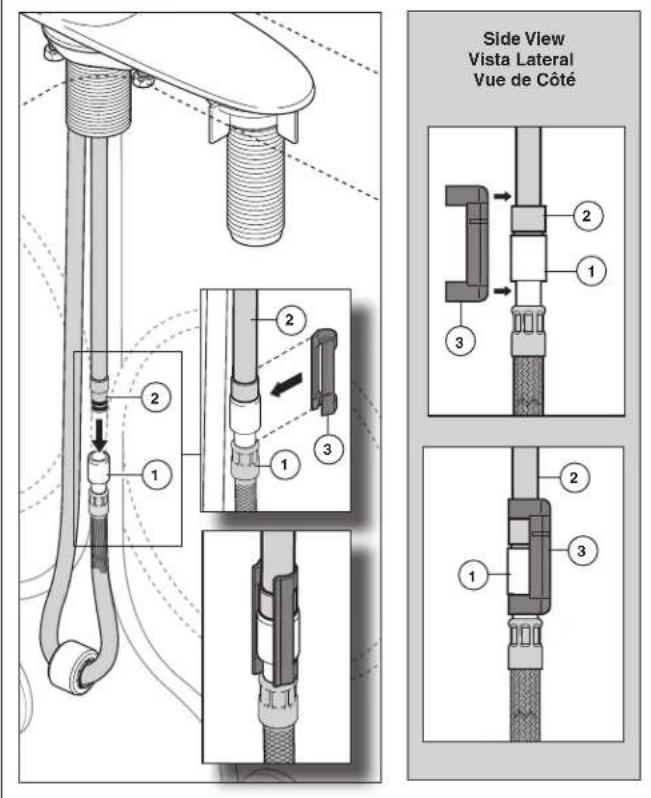

B. Poussez l'extrémité du tuyau soupie (1) sur la sortie du robinet (2). Fixez l'agrafe (3) sur les tuyaux souples comme le montre la figure. Tirez modérément pour vérifier la solidité du branchement.

Pour les modèles « WE » d'une capacité de 1,5 gal./min, utilisez un adaptateur pour tuyau couple (4) au lieu de l'agrafe (3).

5

Modèle avec distributeur de savon

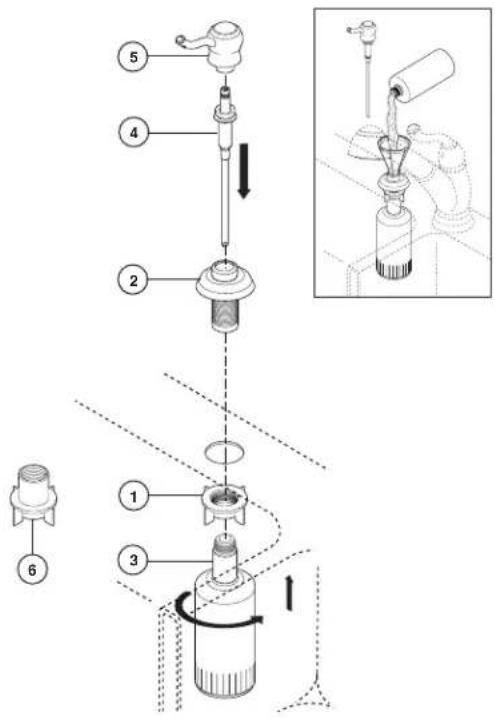

Enlevez l'écrou (1). Introduisez le corps (2) du robinet dans le bon trou de l'évier. Fixer le corps à l'évier à l'aide de l'écrou (1). Par le dessous de l'évier, visser la bouteille (3) sur la tige du corps. Introduire la pompe (4) dans le corps, puis fixer la tete (5) à la pompe. NOTE: Pour replir la bouteille, soulever la tête et la pompe, puis verser 8 onces de savon liquide au maximum dans la bouteille. NE PAS retarder la bouteille à chaque fois sous peine d'affa bilr les fillets du goulot. Utilisiez un entonnoir pour ne rien renverser. Retrirer la pompe et la tete à l'occasion, puis les faire tremper et faire fonctionner la pompe avec de l'eau chaude pour enlever les dépôts de savon.

Pour une installation dans une surface épaisse, utilisez l'écrou pour surface épaisse (6). Cet écrou permet l'installation dans une surface d'au plus 2 1/4 po d'épaisseur.

6

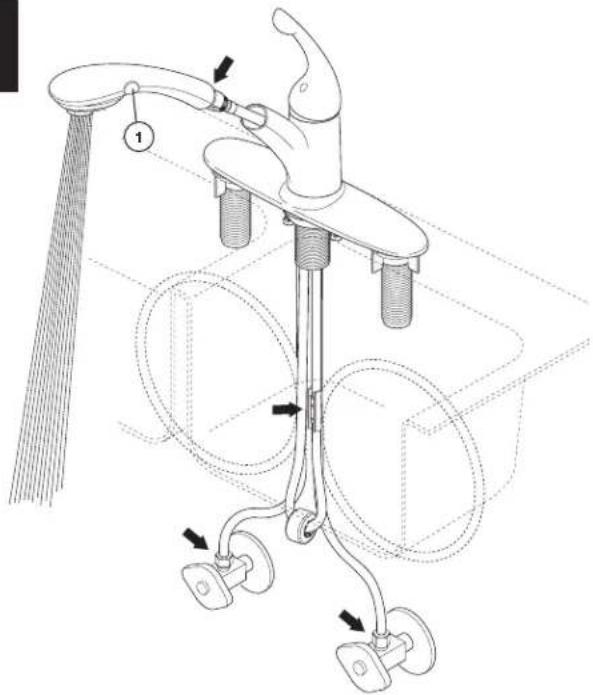

Check for Leaks

Vérifiez l'étanchéité de tous les raccords aux endroits indiqués par les flèches. Consultez les instructions d'installation et serrez les raccords de nouveau au besoin. Si le raccord est monté correctement, vérifie l'état des joints et commande les pieces de rechange nécessaires.

Pour enlever le pulverisateur, tirez sur celui-ci directement pour l'ecarter du bec. Vérifie le fonctionnement de la douchette en actionnant la gachette (1) pour passer du mode aération au mode pulverisation.

7

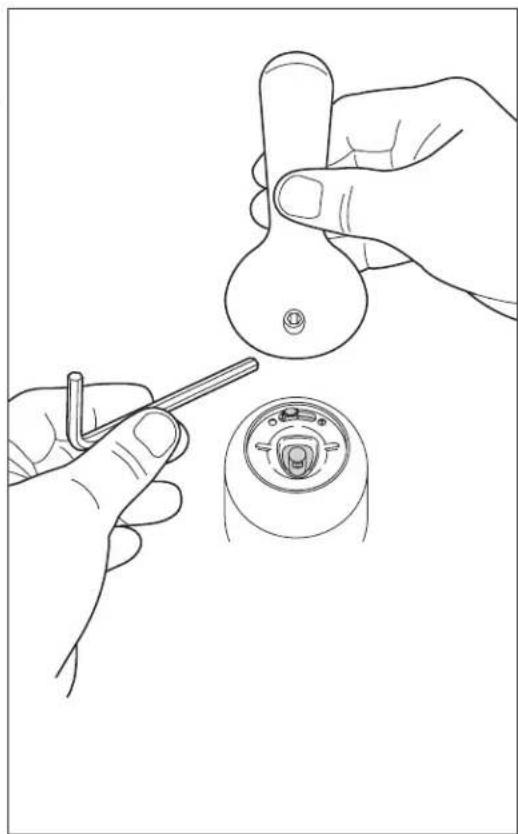

Setting The Handle Limit Stop (Optional)

Plaçant l'arrêt de limite de poignée (facultatif)

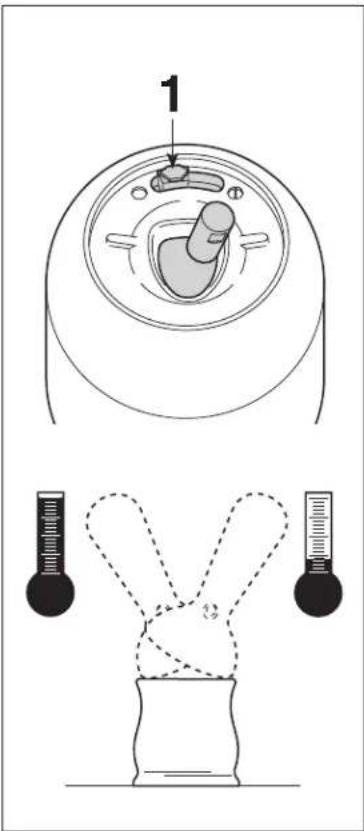

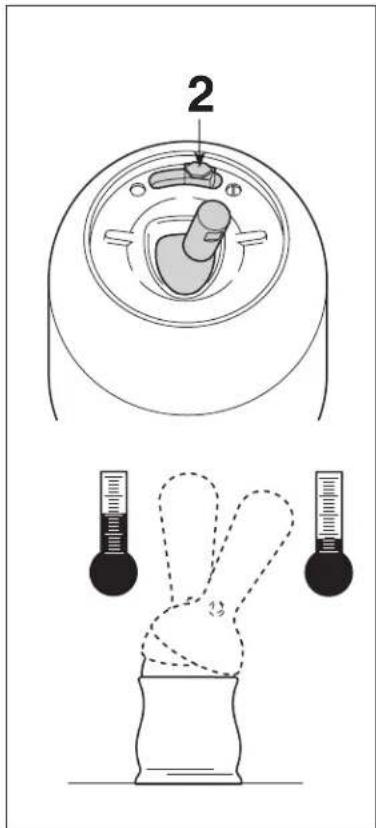

Ce robinet est muni d'une butée de température maximale à deux positions. La position 1, à gauche, permet le déplacement de la manette entre les deux extrémités de la plage de température (eau très froide et eau très chaude). C'est la position selectionnée en usine. La position 2, à droite, permet le déplacement de la manette sur la moitié de la plage de température (eau très froide et eau mitigée).

Il est possible de régler la butée de température maximale de la manette au moment de l'installation du robinet. Un réglage à la position 2 peut empêcher l'ébouillantage parce que cette position limite la quantité d'eau

chaude dans le mélange. Toutefois, ce réglage de la butée de température maximale de la manette ne constitue pas une garantie absolue contre l'ébouillantage parce qu'il n'offre aucune protection contre les fluctuations de la pression d'alimentation ou les changements de température soudains.

Pour modifier la position de la butée de température maximale de la manette : enlevez la manette; amenez l'obturateur à l'extrémité de la plage du côte eau froide pour faire s'écouler l'eau; modifiez la position de la butée de température maximale; fermez le robinet; réinstallé la manette.

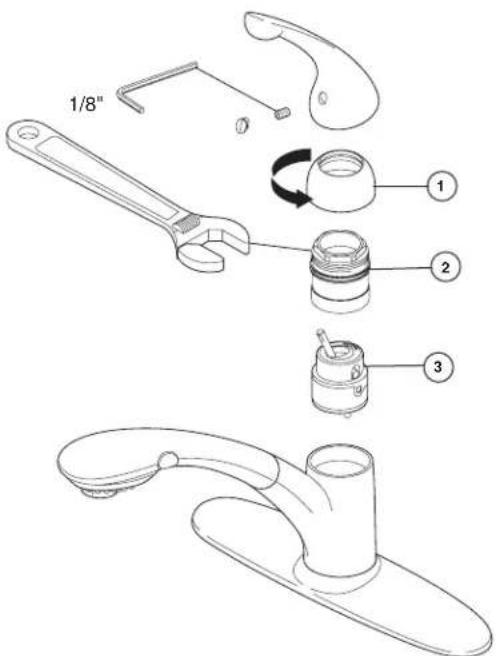

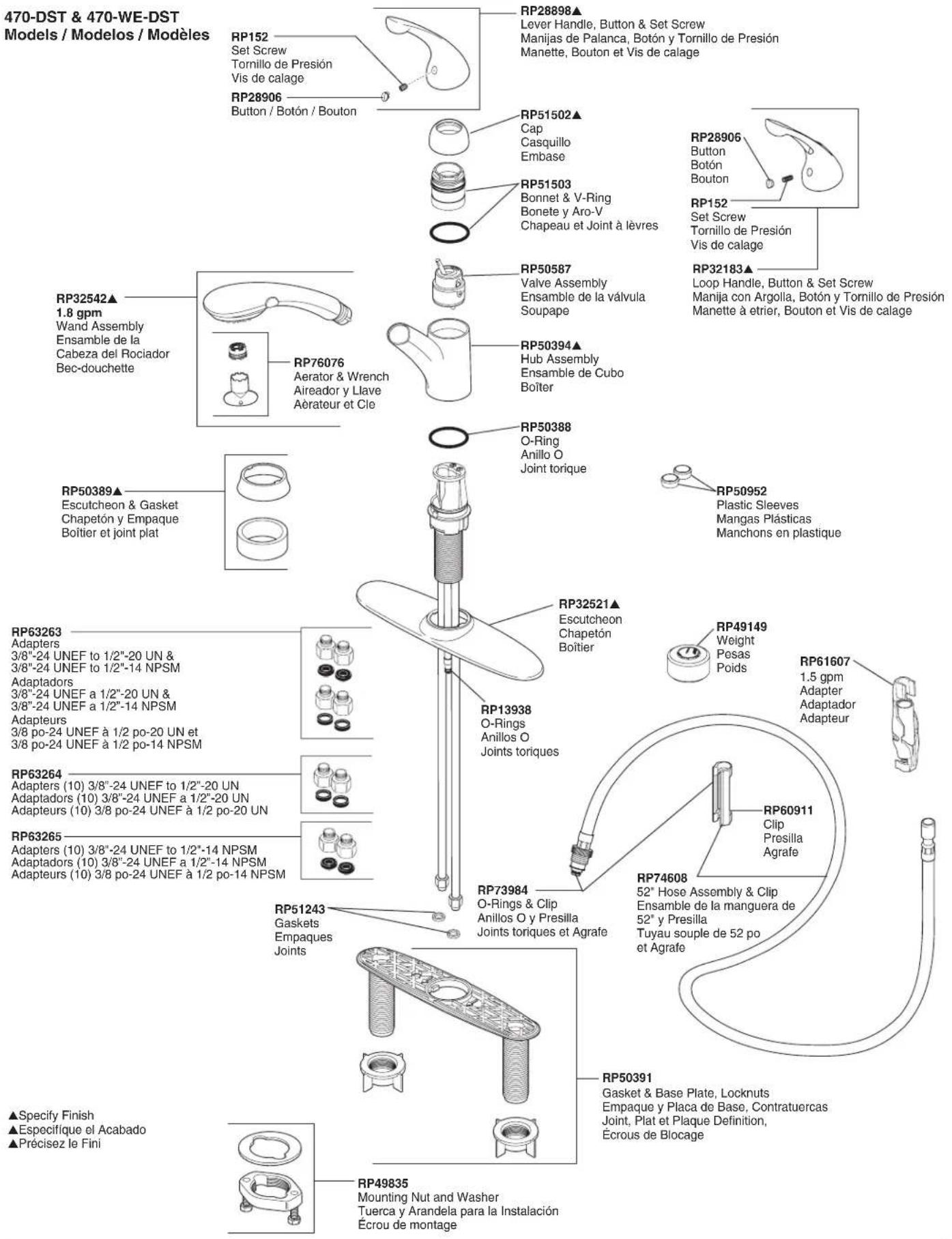

Maintenance
