MODE D'EMPLOI GTSFELK01 QUIGG

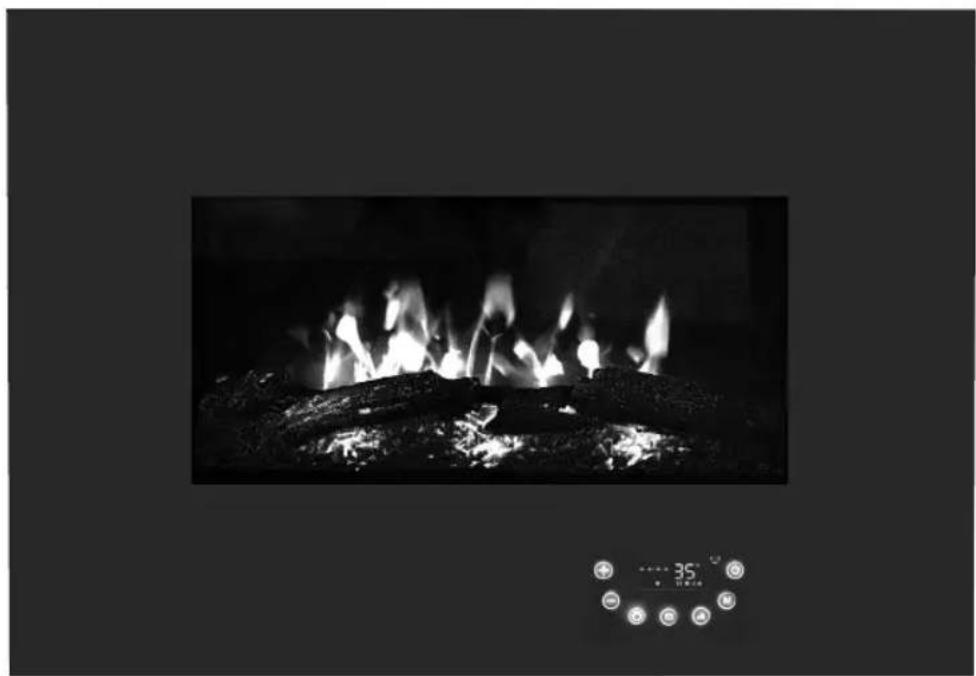

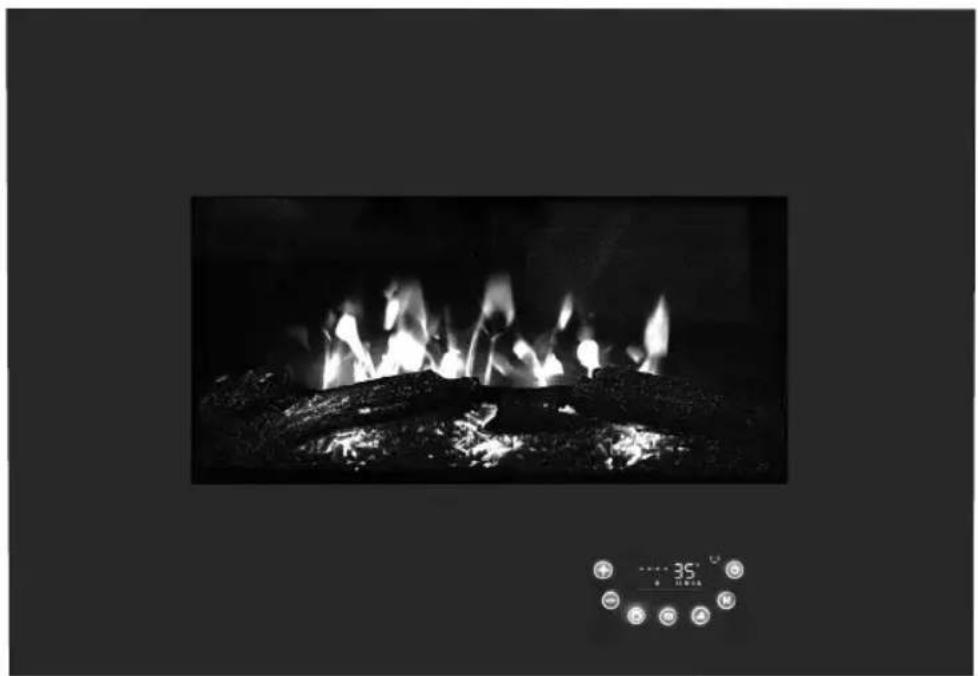

Elektrische haard Cheminée électrique Elektrischer Kamin

GT-SF-ELK-01

Déclaration de conformité UE 31

Utilisation conforme 31

Composants /

Contenu de l'emballage 32

Sécurité 34

Consignes générales de sécurité 34

Risques pour les enfants et les personnes dont les facultés sont limitées 34

Risques liés à l'utilisation d'appareils électriques 35 Piles 37

Risques liés à l'utilisation de la cheminée électrique 38

Explication des symboles et autres informations 40

Installation et montage 41

Avant la première utilisation 41

Fixation murale 41

Utilisation 44

Verrouillage des touches 44 Fonctions de base 44 Régler l'heure 45

Modes de fonctionnement 46 Fonction « Fenêtre ouverte » 49

Rétablir les paramètres d'usine de l'appareil 50

Utilisation de la télécommande 50

Pannes et solutions 52

Maintenance, nettoyage et entretien 53

Caractéristiques techniques 54

Recyclage 55

Généralités

Introduction

Nous vous remercions d'avoir choisi la cheminée électrique Quigg. Vous venez d'acquérir un produit de qualité qui satisfait aux normes de performance et de sécurité les plus élevées. Afin de manipuler correctement l'appareil et de garantir sa longévité, nous vous recommandons de respecter les indications suivantes.

Veuillez lire attentivement cette notice d'utilisation et notamment les consignes de sécurité avant la mise en service de l'appareil. Vous y trouverez un certain nombre de recommandations importantes et utiles qui doivent être comprises et observées par tous les utilisateurs avant la mise en service. Conservez cette notice d'utilisation et donnez-la avec l'appareil si vous le remettez à une autre personne.

Déclaration de conformité UE

La déclaration de conformité UE est disponible auprès du constructeur/importateur.

CE Les produits portant le symbole CE satisfont aux exigences de toutes les directives CE en vigueur. L'appareil est conforme à la directive sur la sécurité des produits. Ceci est prouvé par le sigle GS de l'institut de contrôle indépendant :

Utilisation conforme

L'appareil est exclusivement conçu pour le chauffage de pièces sèches et fermées. Il est destiné à un usage privé uniquement et ne doit pas être utilisé dans un cadre professionnel. Utilisez toujours des accessoires d'origine avec cette cheminée électrique, en respectant scrupuleusement les instructions de la notice d'utilisation. Toute autre utilisation de l'appareil n'est pas conforme à sa destination première et peut occasionner des dommages matériels voire corporels. Cette cheminée électrique n'est pas un jouet. Ni le constructeur ni le distributeur ne pourront être tenus responsables des dommages survenus à la suite d'une utilisation non conforme ou inadéquate.

Éditeur de la notice :

Globaltronics GmbH & Co. KG

Bei den Mühren 5

20457 Hamburg

Allemagne

Composants / Contenu de l'emballage

A) Orifices de sortie de la chaleur

B) Plaque en verre (boîtier)

C) Éclairage à effet cheminée

D) Écran

E) Interrupteur principal (sous l'appareil) 0/I

F) Panneau de commande

G) Touche Marche/Arrêt

H) Touche de sélection du mode de fonctionnement

I) Touche Variateur

J) Touche Fonction « Fenêtre ouverte »

K) Touche Paramétrage

L) Touche Diminuer

M) Touche Augmenter

N) Barre de fixation (prémontée)

O) Trous filetés (sous l'appareil)

P) Télécommande avec pile

Q) Support mural supérieur

R) Support mural inférieur

S) 2 Vis courtes

T) 4 Vis longues + 4 chevilles

U) Notice d'utilisation et carte de garantie (non illustrées)

Sous réserve de modifications techniques ou esthétiques.

Sécurité

Veuillez lire et respecter les consignes de sécurité énoncées ci-après. Le non-respect de ces consignes peut engendrer des risques d'accident et de blessures, ainsi que des dommages matériels ou des dysfonctionnements de l'appareil.

Consignes générales de sécurité

Risques pour les enfants et les personnes dont les facultés sont limitées

- Les enfants âgés de plus de 8 ans et les personnes dont les facultés physiques, sensorielles ou mentales sont limitées ou les personnes manquant d'expérience et/ou de connaissances sont autorisés à utiliser cet appareil, à condition qu'ils soient surveillés ou qu'ils aient été instruits quant à son usage

sûr et qu'ils aient compris les dangers en résultant.

- Les enfants de moins de trois ans doivent être tenus à distance de l'appareil à moins de faire l'objet d'une surveillance continuelle. - Les enfants de plus de 3 ans et de moins de 8 ans ne peuvent allumer et éteindre l'appareil que s'ils sont surveillés par un adulte ou s'ils ont été instruits de l'utilisation sûre de l'appareil et des risques que présente un usage incorrect de l'appareil. Cela vaut uniquement si l'appareil est placé ou installé dans un endroit d'utilisation normal.

- Les enfants n'ont pas le droit de procéder au nettoyage et l'entretien de l'appareil, sauf s'ils sont sous surveillance.

- Les enfants de plus de trois ans et de moins de huit ans ne doivent pas introduire la fiche dans la prise, régler l'appareil, le

nettoyer ou procéder à sa maintenance.

- Attention ! Certaines parties de l'appareil peuvent devenir très chaudes et provoquer des brûlures. Il est indispensable de redoubler de vigilance en présence d'enfants et de personnes nécessitant une protection.

- Les enfants ne doivent pas jouer avec l'appareil.

- Ne laissez pas l'appareil sans surveillance lorsqu'il est en fonctionnement.

- Veillez à ce que le cordon électrique ne pende pas depuis une surface en hauteur, pour que les enfants ne soient pas tentés de tirer dessus. L'appareil pourrait alors tomber et blesser quelqu'un.

- Ne laissez jamais les enfants jouer avec l'emballage. Ils risquent de s'empêtrer de-dans et de s'étouffer.

Risques liés à l'utilisation d'appareils électriques

- Branchez l'appareil uniquement sur une prise secteur avec terre installée de manière conforme et dont la tension de secteur respecte la plaque signalétique.

- Si le cordon électrique est endommagé, seul un atelier spécialisé désigné par le constructeur est autorisé à le remplacer afin d'éviter tout risque de blessure, d'accident ou de dégâts à l'appareil.

- Veillez à ce que la prise secteur avec terre se trouve à proximité de l'appareil et soit facilement accessible de façon à ce que l'appareil puisse être rapidement débranché en cas d'accident.

- Seuls des ateliers spécialisés et habilités sont autorisés à effectuer les réparations. Les appareils réparés par un personnel non spécialisé représentent un danger pour l'utilisateur.

• Afin d'éviter tout accident, ne laissez pas l'appareil sans surveillance pendant qu'il fonctionne.
• Afin d'éviter tout accident, n'utilisez jamais la même prise secteur avec terre pour brancher simultanément plusieurs appareils ménagers (par exemple sur une triplite).
• Ne plongez jamais l'appareil dans l'eau et ne l'utilisez pas en plein air, car ce dernier ne doit en aucun cas être exposé à la pluie ou à l'humidité – Risque d'électrocution !
• Si l'appareil venait à tom- ber dans l'eau, débranchez d'abord la prise avant de le sortir de l'eau ! Ne remettez pas l'appareil en service avant de l'avoir fait contrôler par un SAV agréé. Ceci vaut également lorsque le câble d'alimentation ou l'appareil est endommagé ou si l'app- pareil est tombé.
  Risque d'électrocution !

- Débranchez toujours la prise lorsque l'appareil n'est pas utilisé, avant le nettoyage et lors de dysfonctionnements. Ne tirez jamais sur le cordon électrique !

Risque d'électrocution !

- Assurez-vous de ne jamais placer le cordon électrique ou l'appareil sur des surfaces chaudes ou à proximité de sources de chaleur. Placez le cordon électrique de telle manière qu'il n'entre pas en contact avec des objets chauds ou tranchants.

Risque d'électrocution !

- Ne pliez jamais le cordon électrique et ne l'enroulez pas autour de l'appareil car il risquerait de se rompre.

Risque d'électrocution !

- N'utilisez jamais l'appareil lorsque vous vous trouvez sur un sol humide ou que vos mains ou l'appareil sont mouillés.

Risque d'électrocution !

- N'ouvrez jamais l'appareil et n'essayez en aucun cas d'introduire à l'intérieur des objets métalliques. Risque d'électrocution !

Piles :

- L'ingestion de piles peut s'avérer mortelle. Conservez les piles hors de portée des petits enfants. En cas d'ingestion d'une pile, consultez immédiatement un médecin. Les piles classiques ne doivent pas être rechargées ni réactivées par d'autres moyens. Les piles ne doivent pas être chauffées, démontées, jetées au feu ou court-circuitées.

- Si nécessaire, nettoyez les contacts de la pile et de l'appareil avant la mise en place. Afin d'éviter de causer des dommages irréversibles à la télécommande, vérifiez la polarité lors de la mise en place.

- N'exposez pas les piles à des conditions extrêmes,

par ex. sur des radiateurs ou à un rayonnement solaire direct ! Risque élevé d'écoulement !

- Toute pile endommagée ou présentant une fuite d'électrolyte doit être immédia-tement retirée de l'appareil. Évitez tout contact avec la peau, les yeux et les mu-queuses. En cas de contact avec l'électrolyte, rincez abondamment la zone concernée avec de l'eau claire et consultez immédia-tement un médecin.

- Retirez tout de suite les piles usagées de l'appareil. En effet, des fuites d'électrolyte susceptibles d'endommager l'appareil sont possibles.

- En cas d'inutilisation prolongée de l'appareil, retirez les piles. Risque élevé d'écoulement !

- Assurez-vous que l'appareil est éteint après utilisation.

Risques liés à l'utilisation de la cheminée électrique

• Cet appareil chauffant ne doit pas être utilisé à proximité immédiate d'une baignoire, d'une douche ou d'un bassin.
• Cet appareil de chauffage ne doit pas être utilisé avec un commutateur de programme, une minuterie, un système de commande à distance indépendant ou tout autre dispositif permettant de l'allumer automatiquement car recouvert ou mal installé, il pourrait constituer un foyer d'incendie.
• L'appareil ne doit pas être installé directement sous une prise murale.
• Ne passez pas vos doigts ou d'autres objets à travers les fentes d'aération. Cela peut entraîner des blessures !
• Avertissement : ne recouvrez pas l'appareil d'objets, tels que des revues, une nappe, des rideaux, etc. Ils pourraient provoquer une surchauffe. Nettoyez de temps à autre les grilles de ventilation (sur le dessus et les côtés de l'appareil) de l'extérieur avec une brosse ou à l'aide d'un aspirateur adapté à cet usage.

- L'appareil ne doit pas être installé à côté de matériaux combustibles, par ex. des coussins, des journaux ou des rideaux, etc. ni à proximité de ces derniers. Le non-respect de cette consigne peut provoquer un incendie !

- N'utilisez pas l'appareil dans des environnements présentant un risque d'explosion ou d'incendie, par exemple dans des locaux où sont stockés de la peinture, de la laque, des combustibles, etc.

- N'installez pas l'appareil à proximité de fenêtres ou de portes.

- N'utilisez pas l'appareil pour faire sécher du linge ! Risque d'incendie !

- L'éclairage à effet cheminée fonctionne avec des voyants LED. Ces voyants LED ne peuvent pas être remplacés.

- Pendant le fonctionnement, le corps de l'appareil peut chauffer. Ne touchez l'appareil que quand celui-ci a refroidi à température ambiante.

- L'utilisation de cet appareil dans des véhicules de tous types (par ex. véhicules de chantier, ascenseurs, camping-cars, poids lourds,

cabines) et dans des espaces fermés similaires est interdite. L'appareil ne doit pas être intégré et utilisé dans des véhicules.

- Lorsque vous manipulez l'appareil, veillez particulièrement à ce que les rideaux/voilages ainsi que les vêtements (notamment cravates, foulards, etc.) et vos bijoux ou cheveux longs ne se prennent pas dans les ouvertures. Cela peut entraîner des blessures !

- Vérifiez régulièrement l'absence de dégâts apparents sur l'appareil et le cordon électrique. Ne mettez pas l'appareil en marche si l'appareil ou le cordon électrique présentent des dégâts apparents. Il existe un risque d'électrocution !

- Pendant le fonctionnement, le cordon électrique ne doit pas être posé sur l'appareil ni au-dessus. Le non-respect de cette consigne peut provoquer un incendie !

- Cet appareil est uniquement conçu pour un montage mural. Vous trouverez de plus amples informations au chapitre Installation et montage et à la section Fixation

murale. Afin d'éviter tout danger, montez l'appareil en respectant strictement les instructions fournies.

- Ne posez aucun objet (vases ou autres) sur l'appareil.

- L'appareil est équipé d'une protection anti-surchauffe. En cas de surchauffe, il s'éteint automatiquement. Débranchez la prise et laissez l'appareil refroidir complètement (au minimum 30 min.). L'appareil peut alors être à nouveau utilisé.

- Il est déconseillé d'utiliser cet appareil avec une rallonge électrique.

- Afin d'éviter toute mise en danger, n'exposez pas l'appareil à des températures extrêmes. Évitez de l'exposer directement aux rayons du soleil et à une source de chaleur.

- Utilisez uniquement les accessoires d'origine. L'utilisation d'autres accessoires peut augmenter les risques d'accident. En cas d'accidents ou de dommages subséquents à l'utilisation d'accessoires tiers, la garantie ne s'applique pas. Si vous utilisez des accessoires tiers et que l'appareil est

endommagé, la garantie ne s'applique pas.

- Veillez à ce que l'appareil soit éteint avant de brancher l'appareil sur une prise secteur.

Explication des symboles et autres informations

Les symboles et termes d'avertissement suivants figurent dans cette notice d'utilisation, sur l'appareil ou sur l'emballage, ou représentent des informations complémentaires.

Veuillez lire et respecter la notice d'utilisation !

Les consignes de sécurité importantes sont désignées par ce symbole.

Danger – Concerne les dommages corporels Attention – Concerne les dommages matériels

Les informations importantes sont désignées par ce symbole.

AVERTISSEMENT : ne couvrez pas la cheminée électrique pour éviter qu'elle ne surchauffe.

Ce symbole fait référence aux prescriptions spéciales en matière d'élimination des appareils usagés (voir le chapitre « Recyclage »).

Ce symbole fait référence aux prescriptions spéciales en matière d'élimination des batteries (voir le chapitre « Recyclage »).

Installation et montage

Avant la première utilisation

Après avoir sorti l'appareil de son emballage, veuillez contrôler qu'il est bien complet et qu'il n'a pas subi de dommage lors du transport, afin d'éviter tout danger. En cas de doute, ne l'utilisez pas et adressez-vous à notre SAV. Les coordonnées de notre SAV figurent dans nos conditions de garantie ainsi que sur la carte de garantie.

L'appareil est placé dans un emballage en vue d'éviter tout dégât lors du transport.

• Retirez avec précaution l'appareil de l'emballage de vente.
• Retirez tous les éléments d'emballage.
• Nettoyez l'appareil ainsi que tous les accessoires pour enlever les résidus de poussières d'emballage conformément aux instructions du chapitre « Maintenance, nettoyage et entretien ».

Fixation murale

Cet appareil est uniquement conçu pour un montage mural. Assurez-vous qu'il y a suffisamment d'espace libre autour de l'appareil. Il doit

impérativement y avoir un espace libre de 60-70 cm au-dessus de l'appareil. Respectez un espace libre minimal de 20 cm sur les côtés et de 70 cm vers le bas. N'accrochez pas l'appareil à proximité du plafond ou sous un rebord de fenêtre, et ne l'installez pas sous une prise murale. La chaleur doit pouvoir s'échapper librement.

Veillez à ce que le mur soit parfaitement vertical, plan et stable. Il doit permettre une bonne fixation des supports muraux et doit pouvoir supporter le poids de l'appareil. Le matériel de montage fourni (4 vis longues + 4 chevilles) est prévu pour des murs de briques classiques. Pour d'autres types de murs, il faut peut-être utiliser un autre matériel de montage. Si nécessaire, demandez conseil à un professionnel.

Veillez à installer les supports muraux parfaitement à la verticale. Tenez le cordon électrique éloigné de l'appareil. Il ne doit en aucun cas être posé ou guidé derrière l'appareil ni au-dessus.

L'installation de l'appareil au mur doit être réalisée par au moins deux personnes. Demandez de l'aide à quelqu'un pour fixer l'appa- reil correctement et sans risque.

Pour fixer les supports muraux/l'appareil ou réaliser les perçages requis, il faut absolument veiller à ce qu'aucun câble électrique ni aucune conduite hydraulique ne se trouve dans le mur. Risque d'électrocution ! Utilisez, le cas échéant, un détecteur de câbles, ou demandez conseil à un professionnel.

• Choisissez un endroit adapté pour installer l'appareil et respectez les consignes indiquées ci-dessus. Par ailleurs, l'appareil doit être hors de portée des enfants. Veillez à pouvoir brancher l'appareil à une prise secteur adaptée après le montage. Il ne doit donc pas être situé trop loin d'une prise.
• Vous pouvez utiliser le support mural supérieur (Q) comme gabarit pour déterminer la position des trous de perçage. Maintenez-le parfaitement à la verticale par rapport au mur à l'emplacement choisi et à l'aide d'un crayon, dessinez la position des trous de perçage à travers

les trous de fixation du support mural supérieur (Q).

• Percez maintenant 3 trous dans le mur avec une perceuse adaptée aux chevilles.
• Insérez 3 chevilles dans les trous de perçage. Les chevilles doivent être complètement insérées dans les trous.

Important : la branche coudée (sans perçage) du support mural (Q) doit être orientée vers le haut lors de la mise en place au mur et être opposée à ce dernier.

- Fixez le support mural (Q) au mur à l'aide des 3 vis longues (T). Vérifiez que tous les éléments sont bien en place.

- Prenez ensuite le support mural inférieur (R) et fixez-le sous l'appareil en le vissant sur les trous filetés (O) à l'aide des deux vis courtes (S).

- Avec l'aide d'une deuxième personne, soulevez l'appareil puis, en utilisant la barre de fixation (N) située à l'arrière de l'appareil, accrochez-le par le haut dans le support mural supérieur (Q). Veillez à ce que l'appareil ou la barre de fixation (N) recouvre le support mural supérieur (Q). Il/elle doit être fixé(e) de manière centrale sur ce dernier. La barre de fixation (N) doit dans tous les cas être placée entre les deux courtes tiges coudées situées sur les côtés du support mural (Q) ou y être insérée. Vérifiez que l'appareil est bien fixé avant de le lâcher.

• Avec un crayon, dessinez sur le mur la position du trou de perçage en vous servant du trou du support mural inférieur (R).
• Avec l'aide d'une deuxième personne, soulevez à nouveau l'appareil.
• Percez un trou dans le mur à l'emplacement marqué avec une perceuse adaptée aux chevilles.

• Insérez la cheville restante dans le trou de perçage. La cheville doit être complètement insérée dans le trou.

• Avec l'aide d'une deuxième personne, soulevez l'appareil puis, en utilisant la barre de fixation (N) située à l'arrière de l'appareil, accrochez-le par le haut dans le support mural supérieur (Q).

• Vissez ensuite le support mural inférieur (R) à l'aide de la vis longue (T) restante. Vérifiez que l'appareil est bien fixé.

Avant la première utilisation, nous vous conseillons de faire fonctionner l'appareil fenêtres ouvertes pendant env. une heure afin d'éliminer les éventuels résidus causés par la fabrication du dispositif de chauffage. De légères odeurs peuvent éventuellement apparaître, ce qui est normal. Elles disparaissent après un court instant. Ceci n'est pas le signe d'un dysfonctionnement de l'appareil. Assurez-vous que la pièce est suffisamment aérée.

Utilisation

L'appareil ne peut être mis en service qu'à condition d'avoir été monté au mur correctement et en toute sécurité.

Si l'appareil n'a pas été utilisé pendant une longue période, de légères odeurs et fumées peuvent apparaître temporairement lors de la remise en service. Ce phénomène est normal et n'est en aucun cas le signe d'un dysfonctionnement de l'appareil. Assurez-vous que la pièce est suffisamment aérée.

• Branchez l'appareil à la prise secteur avec terre installée de manière conforme. Vérifiez que l'appareil est éteint au niveau de l'interrupteur principal (E) (interrupteur principal (E) en position « 0 »).
• Allumez l'appareil au moyen de l'interrupteur principal (E) (interrupteur principal (E) en position « I »). L'appareil est alors en mode Veille.

L'appareil est prêt à fonctionner et peut être contrôlé à l'aide des touches du panneau de commande (F). Certains paramètres peuvent également être réglés via la télécommande (P) fournie.

Verrouillage des touches

Le verrouillage des touches s'active automatiquement au bout d'une minute d'inutilisation. Le symbole représentant un cadenas fermé affiché à l'écran indique que le verrouillage des touches est activé. Pour désactiver le verrouillage des touches, appuyez simultanément sur la touche Paramétrage (K) et sur la touche Variateur (I) pendant env. 3 secondes.

Fonctions de base

Notez que pour des raisons de sécurité, les différents éléments du panneau de commande ne réagissent pas en cas de contacts très brefs (pour les enfants). Par conséquent, ne vous contentez pas d'un appui bref du bout du doigt lorsque vous voulez actionner un élément de commande. Appuyez sur la surface la plus large possible avec la face interne de la première phalange. Un signal acoustique indique que l'appareil a réagi.

Le processus de chauffe ne démarre que si la température réglée est supérieure à la température ambiante actuelle. Si la température ambiante baisse au-dessous de la valeur programmée, l'appareil lance le processus de chauffe, et lorsque la température ambiante atteint ou dépasse la valeur programmée,

l'appareil coupe la fonction de chauffe. Pendant le fonctionnement de l'appareil, la fonction de chauffe s'éteint et se rallume régulièrement pour maintenir une température ambiante constante. Le symbole correspondant sur l'écran vous indique si la fonction de chauffe est actuellement activée ou non.

• Pour mettre l'appareil en marche, appuyez sur la touche Marche/Arrêt (G) du panneau de commande (F) ou de la télécommande (P) (une fois mis en marche, l'appareil se met automatiquement en mode « Confort » (voir section « Modes de fonctionnement »).
• Vous pouvez régler l'intensité de l'éclairage à effet cheminée (C) en appuyant sur la touche Variateur (I). Vous pouvez choisir parmi cinq niveaux. Vous pouvez aussi éteindre l'éclairage complètement. Cela n'a pas d'impact sur la fonction de chauffe de l'appareil.

• À l'aide des touches Diminuer « - » (L) et Augmenter « + » (M), sélectionnez la température souhaitée entre 10 °C et 35 °C, par paliers de 1 °C. Si vous maintenez la touche correspondante enfoncée, le réglage de la température défile par paliers de 1 °C. Le processus de chauffe démarre lorsque la température réglée est supérieure à la température ambiante.

• Appuyez sur la touche Marche/ Arrêt (G) pour éteindre la fonction de chauffe et passer en mode Veille. Après la mise hors tension, l'heure et le jour sont brièvement affichés sur l'écran, jusqu'à ce que l'éclairage s'éteigne. Si vous souhaitez éteindre l'appareil complètement, réglez l'interrupteur principal sur la position « 0 ».

• Lorsque l'appareil est allumé, le verrouillage des touches (voir section « Verrouillage des touches ») s'active automatiquement au bout d'une minute d'inutilisation. Le verrouillage des touches n'est pas activé en mode veille.

Régler l'heure

Nous vous recommandons de procéder au réglage de l'heure immédiatement après la première mise en marche de l'appareil.

→ Étape 1 : maintenez la touche Paramétrage (K) enfoncée pendant env. trois secondes.
→ Étape 2 : l'affichage de l'heure cli-gnote. Procédez aux paramétrages souhaités en appuyant sur la touche Augmenter « + » (M) ou Diminuer « - » (L). Appuyez sur la touche Paramétrage (K) pour confirmer la saisie.
→ Étape 3 : l'affichage des minutes clignote. Procédez aux paramétrages souhaités en appuyant sur la touche Augmenter « + » (M) ou Diminuer

« - » (L). Appuyez sur la touche Paramétrages (K) pour confirmer la saisie.

Lorsque vous maintenez la touche Augmenter « + » ou Diminuer « - » enfoncée, le paramétrage passe par paliers de 1 heure ou de 1 minute.

→ Étape 4 : l'affichage du jour (chiffre 1 à 7 sous l'affichage de l'heure) clignote. Procédez aux paramétrages souhaités en appuyant sur la touche Augmenter « + » (M) ou Diminuer « - » (L). Appuyez sur la touche Paramétrages (K) pour confirmer la saisie.

Les jours sont représentés sous la forme de chiffres de 1 à 7 sous l'affichage des heures et des minutes, 1 correspondant au lundi et 7 au dimanche.

Lorsque l'appareil est éteint à l'aide de l'interrupteur principal, le réglage de l'heure rebascule sur les paramètres standard et il faut procéder à un nouveau réglage, le cas échéant.

Modes de fonctionnement

Votre appareil dispose de six fonctions automatiques ou modes de fonctionnement différents. Pour les sélectionner, appuyez sur la touche Mode de fonctionnement.

Vous pouvez sélectionner le mode ou la fonction que vous souhaitez utiliser en appuyant une, deux, trois fois ou plus sur la touche en question.

Lorsque vous appuyez une fois sur la touche de sélection du mode de fonctionnement (H) ou lorsque vous allumez l'appareil, ce dernier est en mode Confort Chaque nouvelle pression sur cette touche vous permet d'accéder à la fonction ou au mode de fonctionnement suivant. À la sixième pression, vous basculez à nouveau en mode Confort.

Vue d'ensemble des modes de fonctionnement/modes automatiques

	Mode Confort
	Mode Eco
	Mode Hors gel
P1	Mode automatique 1
P2	Mode automatique 2
P3	Mode automatique 3

Mode Confort

Dans ce mode de fonctionnement, la fonction de chauffe est automatiquement éteinte dès que la température ambiante dépasse la température réglée sur l'appareil.

→ Lorsque vous sélectionnez le mode Confort, l'appareil se met en fonctionnement. Les touches Diminuer « - » (L) et Augmenter « + » (M) vous permettent de régler la température souhaitée, comprise entre 10 °C à 35 °C. Le processus de chauffe démarre si la température réglée est supérieure à la température ambiante actuelle.

Mode Eco

Dans ce mode de fonctionnement, la fonction de chauffe est également éteinte automatiquement dès que la température ambiante dépasse la température réglée sur l'appareil. De plus, la température réglable est inférieure de 3 °C à celle du mode Confort.

→ Appuyez plusieurs fois sur la touche de sélection du mode de fonctionnement (H) jusqu'à ce que le symbole du mode Eco Ⓗ s'affiche à l'écran.
→ À l'aide des touches Diminuer « - » (L) et Augmenter « + » (M), sélectionnez la température souhaitée, comprise entre 7 °C et 32 °C.

Mode Hors gel

Dans ce mode de fonctionnement, l'appareil commence à chauffer dès que la température ambiante baisse en dessous de 7 °C. Ce mode de fonctionnement permet ainsi d'éviter les températures trop basses.

→ Appuyez plusieurs fois sur la touche de sélection du mode de fonctionnement (H) jusqu'à ce que le symbole du mode Hors gel ⚙️ s'affiche à l'écran. Ce mode de fonctionnement est alors activé.

Mode automatique

Ce mode de fonctionnement vous permet de sélectionner parmi les modes de fonctionnement Confort, Eco et Hors gel pour toutes les heures d'une journée, et ainsi de définir un programme de fonctionnement de l'appareil à une heure donnée de la journée. Les réglages s'appliquent à tous les jours de la semaine.

Nous vous recommandons de procéder au réglage de l'heure immédiatement après la première mise en marche de l'appareil. Les descriptions suivantes des modes automatiques s'appuient sur les réglages de l'heure déjà réalisés.

→ Étape 1 : appuyez plusieurs fois sur la touche de sélection du mode de fonctionnement (H) jusqu'à ce que le symbole du mode automatique P | s'affiche à l'écran. Ce mode de fonctionnement est alors activé.
→ Étape 2 : appuyez sur la touche Paramétrage (K) pour confirmer la saisie des paramètres d'heure. Le symbole P1 est représenté en clignotement.
→ Étape 3 : appuyez sur la touche de sélection du mode de fonctionnement (H) pour sélectionner le mode de fonctionnement souhaité pour l'heure en question (mode Confort, Eco ou Hors gel) et réglez si nécessaire la température souhaitée à laquelle l'appareil doit chauffer pour l'heure donnée.
→ Étape 4 : appuyez sur la touche Augmenter « + » (M) pour passer à l'heure suivante, où vous pouvez régler les paramètres souhaités. Appuyez sur la touche Diminuer « - » (L) pour passer à l'heure précédente, où vous pouvez effectuer des modifications si nécessaire.
→ Étape 5 : une fois que vous avez réglé tous les paramètres pour chaque heure, appuyez sur la touche Paramétrage (K) pour confirmer la saisie et l'enregistrer.

Mode automatique

Ce mode de fonctionnement vous permet de sélectionner le mode dans lequel l'appareil doit fonctionner à chaque heure d'une journée les jours de la semaine (du lundi au vendredi) et le week-end (le samedi et le dimanche). Vous pouvez choisir parmi les modes de fonctionnement Confort, Eco et Hors gel, et ainsi définir un programme de fonctionnement de l'appareil

→ Étape 1 : appuyez plusieurs fois sur la touche de sélection du mode de fonctionnement (H) jusqu'à ce que le symbole du mode automatique P2 s'affiche à l'écran. Ce mode de fonctionnement est alors activé.
→ Étape 2 : appuyez sur la touche Paramétrage (K) pour saisir les paramètres d'heure des jours de la semaine. Le symbole clignote.
→ Étape 3 : appuyez sur la touche de sélection du mode de fonctionnement (H) pour sélectionner le mode de fonctionnement souhaité pour l'heure en question (mode Confort, Eco ou Hors gel).
→ Étape 4 : appuyez sur la touche Augmenter « + » (M) pour passer à l'heure suivante, où vous pouvez régler les paramètres souhaités. Appuyez sur la touche Diminuer « - » (L) pour passer à l'heure précédente, où vous pouvez effectuer des modifications si nécessaire.
→ Étape 5 : une fois que vous avez réglé tous les paramètres pour chaque heure des jours de la semaine, appuyez sur la touche Paramétrages (K) pour confirmer la saisie et l'enregistrer. Vous accédez ensuite automati-

quement à la saisie pour les jours du week-end (indiqués par les chiffres 6 et 7 dans l'affichage du jour).

→ Étape 6 : répétez les étapes 2 à 4 pour régler les paramètres pour les jours du week-end, puis confirmez la saisie en appuyant sur la touche Paramétrage (K).

Mode automatique P3

Ce mode de fonctionnement vous permet de sélectionner le mode dans lequel l'appareil doit fonctionner à chaque heure d'une journée. Vous pouvez ainsi régler les paramètres souhaités pour chaque jour de la semaine. Vous pouvez choisir parmi les modes de fonctionnement Confort, Eco et Hors gel, et ainsi définir un programme de fonctionnement de l'appareil

→ Étape 1 : appuyez plusieurs fois sur la touche de sélection du mode de fonctionnement (H) jusqu'à ce que le symbole du mode automatique P3 s'affiche à l'écran. Ce mode de fonctionnement est alors activé.
→ Étape 2 : appuyez sur la touche Paramétrage (K) pour saisir les paramètres d'heure du premier jour de la semaine. Le symbole clignote.
→ Étape 3 : appuyez sur la touche de sélection du mode de fonctionnement (H) pour sélectionner le mode de fonctionnement souhaité pour l'heure en question (mode Confort, Eco ou Hors gel).

→ Étape 4 : appuyez sur la touche Augmenter « + » (M) pour passer à l'heure suivante, où vous pouvez régler les paramètres souhaités. Appuyez sur la touche Diminuer « - » (L) pour passer à l'heure précédente, où vous pouvez effectuer des modifications si nécessaire.
→ Étape 5 : une fois que vous avez réglé tous les paramètres pour chaque heure de la journée, appuyez sur la touche Paramétrage (K) pour confirmer la saisie et l'enregistrer. Vous accédez ensuite automatiquement à la saisie pour le jour suivant (les jours sont indiqués par les chiffres 1 à 7 dans l'affichage du jour).
→ Étape 6 : répétez les étapes 2 à 5 pour régler les paramètres pour les sept jours de la semaine, puis confirmez la saisie en appuyant sur la touche Paramétrage (K).

Fonction « Fenêtre ouverte »

Il s'agit d'un paramétrage permettant de réaliser des économies d'énergie. Il permet d'arrêter la fonction de chauffe de l'appareil à la suite d'une soudaine baisse de la température, par exemple si une fenêtre est ouverte. Lorsque cette fonction est activée, la fonction de chauffe est arrêtée en cas de baisse de la température d'au moins 2° C dans un délai de 2 minutes.

→ Pour activer cette fonction, appuyez sur la touche Fonction « Fenêtre ouverte » (J). Pour arrêter cette fonc-

tion, appuyez une nouvelle fois sur cette touche. Lorsque cette fonction est activée, le symbole correspondant s'affiche à l'écran (D).

Rétablir les paramètres d'usine de l'appareil

Mettez l'appareil hors tension à l'aide de la touche Marche/Arrêt (G), puis au niveau de l'interrupteur principal (E). Appuyez ensuite simultanément sur la touche Variateur (I) et sur la touche Marche/Arrêt (G) et maintenez-les enfoncées. Replacez l'interrupteur principal (E) en position « I » et maintenez la touche Variateur (I) et la touche Marche/Arrêt (G) enfoncées pendant env. 5 s supplémentaires pour réinitialiser les paramètres d'usine de l'appareil.

Utilisation de la télécommande

La télécommande fonctionne avec une pile de type CR2025. La pile est déjà introduite dans le logement prévu à cet effet dans la télécommande. Pour éviter toute décharge prématurée au cours du transport, une bande d'isolation transparente est prévue dans le logement des piles. Cette bande doit être retirée avant toute utilisation de la télécommande. Si elle n'est pas retirée, la télécommande ne peut pas fonctionner.

Pour pouvoir contrôler l'appareil au moyen de la télécommande, ce dernier doit être allumé au niveau de l'interrupteur principal.

Ouverture du logement des piles

- Posez la télécommande (P) touches vers le bas sur une surface appropriée et maintenez-la de la main gauche.

- Puis, avec l'ongle du pouce de la main droite, appuyez sur le petit bouton de déverrouillage situé sur le côté du logement des piles dans le sens du logement. Retirez ensuite le logement des piles en tirant au niveau de l'échancrure prévue à cet effet avec l'ongle de l'index.

- Pour fermer le logement des piles, glissez-le à nouveau dans le boîtier de la télécommande (P).

Fonctions

Veillez à respecter la polarité lors de l'insertion de la pile. Pour garantir un fonctionnement correct, il ne doit y avoir aucun objet susceptible de perturber la transmission du signal entre la télécommande et l'appareil.

La télécommande (P) comprend les touches suivantes pour commander les fonctions correspondantes.

• Touche Marche/Arrêt Permettant de mettre en marche/arrêter l'appareil
• Touche Variateur permettant de régler l'intensité ou d'arrêter l'éclairage à effet cheminée (C)
• Touche « CHAUFFE » Permettant d'activer la fonction de chauffe et de sélectionner parmi les modes de fonctionnement Confort, Eco, Hors gel et les modes automatiques P1 à P3.
• Touche « DÉVERROUILLAGE » permettant de désactiver le verrouillage des touches. Lorsque le verrouillage des touches est activé et que vous actionnez la télécommande, le panneau de commande s'allume, mais l'appareil ne réagit pas. Appuyez sur la touche « DÉVERROUILLAGE » et maintenez-la

enfoncée pendant env. 3 secondes pour désactiver le verrouillage des touches.

L'appareil est équipé d'une protection anti-surchauffe qui arrête automatiquement l'appareil ou la fonction de chauffe en cas de surchauffe (par exemple, lorsque l'appareil a été couvert ou que les orifices de sortie de la chaleur (A) sont bloquées). Si la protection anti-surchauffe s'est déclenchée, procédez comme suit :

• Placez l'interrupteur principal (E) en position « 0 », puis retirez la fiche de la prise secteur.
• Éliminez la cause de la surchauffe et laissez refroidir l'appareil pendant au moins 30 minutes.
• Ensuite, l'appareil devrait à nouveau fonctionner correctement. Si des problèmes persistent, veuillez contacter notre service client.

Pannes et solutions

Panne : Cause : Solution :
L'appareil ne fonctionne pas.	La fiche n'est pas reliée à une prise secteur.	Branchez la fiche dans une prise secteur adaptée.
	L'interrupteur principal situé sous l'appareil est réglé sur la position « 0 ».	Réglez l'interrupteur principal sur la position « I ».
	Le commutateur marche/ arrêt n'est pas activé.	Appuyez sur la touche Marche/ Arrêt pour allumer l'appareil.
	La protection anti-surchauffe s'est déclenchée.	Procédez selon les étapes décrites à la section « Protection anti-surchauffe ».
Les touches du panneau de commande ne réagissent pas.	Le verrouillage des touches est activé.	Appuyez simultanément sur la touche « Paramétrage » et sur la touche Variateur pendant env. 3 secondes pour désactiver le verrouillage des touches.
La télécommande ne fonctionne pas correctement.	Conditions d'éclairage très claires.	Réduisez l'intensité de l'éclairage ambiant pour éviter de brouiller la transmission du signal.

Si le problème rencontré n'est pas énuméré dans ce tableau, merci de contacter notre SAV. Nos conseillers client se feront un plaisir de vous aider. Vous trouverez les coordonnées de notre service client dans nos conditions de garantie. Etant donné que nos produits sont constamment perfectionnés et améliorés, des modifications techniques et de design sont possibles. Cette notice d'utilisation peut également être téléchargée sous forme de fichier pdf depuis notre site Internet www.gt-support.de.

Maintenance, nettoyage et entretien

Risque de brûlure! L'appareil devient très chaud pendant son fonctionne- ment ! Vous risquez de vous brûler !

- Laissez l'appareil refroidir entièrement avant de le nettoyer !

Risque de court-circuit ! Si de l'eau s'infiltre dans l'appareil, cela peut provoquer un court-circuit.

• Ne plongez jamais l'appareil dans l'eau.
• Veillez à ne pas laisser s'infiltrer d'eau à l'intérieur de l'appareil.

Risque de dommages ! Une manipulation inappropriée de l'appareil peut provoquer des dommages.

• N'utilisez pas de détergents agressifs, ni d'objets aiguisés ou métalliques (couteau, spatule dure ou autre) pour le nettoyage, ni aucun chiffon rugueux. Ces types de détergents ou d'objets sont susceptibles d'endommager les surfaces.

• N'utilisez pas de produit pour vitres pour nettoyer la plaque en verre.

• Avant le nettoyage, retirez la fiche de la prise.

• Laissez totalement refroidir l'appareil.
• Nettoyez l'extérieur de l'appareil avec un chiffon sec, tout au plus légèrement humidifié et bien essoré.
• Terminez en frottant pour bien sécher l'appareil.

Remettez uniquement l'appareil en service une fois qu'il est entièrement sec.

- Nettoyez fréquemment les grilles de protection des orifices de sortie de la chaleur (A) et les côtés de l'appareil. Pour ce faire, aspirez les grilles de protection à l'aide d'un aspirateur réglé sur une faible puissance d'aspiration.

Caractéristiques techniques
Spécification du modèle : GT-SF-ELK-01

Indication

Symbole

Valeur

Unité

Puissance de chauffe

Puissance de chauffe nominale Pnom 1,8 kW

Puissance de chauffe minimale (valeur indicative) Pmin n.d. kW

Puissance de chauffe continue maximale Pmax,c 1,8 kW

Consommation électrique auxiliaire

À la puissance de chauffe nominale elmax n.d. kW
À la puissance de chauffe minimale elmin n.d. kW
En mode Veille	eISB 0,0003 kW

Indication

Unité

Type de puissance de chauffe/contrôle de la température ambiante

Puissance de chauffe à un niveau, aucun contrôle de la température ambiante	non
Au moins deux niveaux réglables manuellement,aucun contrôle de la température ambiante	non
Contrôle de la température ambiante à l’aide d’un thermostat mécanique non
Avec contrôle électronique de la température ambiante	non
Contrôle électronique de la température ambiante et réglage de l’heure	non
Contrôle électronique de la température ambiante et réglage du jour	oui

Autres options de réglage

Contrôle de la température ambiante avec détection de présence	non
Contrôle de la température ambiante avec détection des fenêtres ouvertes	oui
Avec option télécommandée	non
Avec contrôle adaptatif du début de chauffe	non
Avec limitation de la durée de fonctionnement	non
Avec détecteur à bille noire	non

Coordonnées

Globaltronics GmbH & Co. KG

Caractéristiques techniques

Modèle : GT-SF-ELK-01

Tension nominale : 220 - 240 V\~

Fréquence nominale : 50 Hz

Puissance nominale : 1800 W

Classe de protection : I

Pile : 1x CR2025 (3V)

Référence : 3001421

Recyclage

L'emballage du produit est composé de matériaux recyclés. Le matériel d'emballage peut être remis aux centres de tri publics pour être réutilisé.

Les appareils usagés ne doivent pas être jetés avec les déchets domestiques !

Selon les prescriptions légales, lorsqu'un appareil n'est plus en état de fonctionner, il doit être amené à un centre de tri attribué. Les matériaux contenus dans l'appareil pourront ainsi être réutilisés et l'environnement préservé. Les autorités communales ou votre centre de tri local vous fourniront des renseignements plus détaillés.

Ne jetez pas les piles et accus avec les déchets ménagers !

Chaque utilisateur est légalement tenu de déposer les piles et accus sur un point de collecte de sa commune/son quartier ou dans le commerce.

Cette obligation a pour objectif d'assurer la mise au rebut écologique des piles et accus. Les piles et accus contenant du polluant sont signalés par ce symbole et par un symbole chimique (Cd pour cadmium, Hg pour mercure, Pb pour plomb).

QUIGG

Elektrischer Kamin

GT-SF-ELK-01

Toute reproduction ou impression en tout ou partie est interdite sans l'accord de : Globaltronics GmbH & Co. KG, Bei den Mühren 5, 20457 Hamburg, Allemagne

Le présent document et l'ensemble de son contenu sont protégés par le droit d'auteur.

Toute utilisation sortant du cadre précis défini par le droit d'auteur est interdite et passible de poursuites, sauf autorisation expresse de la société Globaltronics GmbH & Co. KG.

Cette mention s'applique notamment à toute reproduction, traduction, archivage sur microfilm ainsi qu'à tout traitement ou sauvegarde sur des systèmes électroniques.
