HG00963 - Loupe éclairante POWERFIX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Loupe éclairante pour travaux de précision
Marque	Powerfix
Modèle	HG00963
Dimensions (L x H x P)	Environ 20,5 x 12 x 17 cm
Alimentation	3 piles 1,5 V type AAA
Tension de service	4,5 V (CC)
Puissance nominale max	2 x 0,06 W
Éclairage	2 LED blanches, non remplaçables
Grossissement	×2,5 / ×5 (selon lentille)
Matière	Plastique et métal (estimation)
Couleur	Noir (estimation)
Contenu de livraison	1 loupe à LED, 3 piles AAA, 1 mode d'emploi
Utilisation prévue	Travaux de précision, bricolage, électronique, horlogerie
Usage	Intérieur uniquement
Sécurité	Ne pas regarder le soleil à travers la loupe ; risque d'incendie en cas d'exposition directe au soleil ; ne pas utiliser en cas de dommage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de nettoyants agressifs ; ne pas immerger dans l'eau
Piles remplaçables	Oui, 3 piles AAA
Piles incluses	Oui, 3 piles AAA
Température de fonctionnement	Température ambiante (estimation)
Accessoires inclus	Pinces crocodile, porte-fer à souder, dispositif de réparation, tige de maintien
Garantie	Non spécifiée dans la notice

FOIRE AUX QUESTIONS - HG00963 POWERFIX

Comment remplacer les piles de la loupe Powerfix HG00963 ?

Pour remplacer les piles, retirez le couvercle du compartiment à piles en tirant dans le sens de la flèche. Enlevez les piles usées à l'aide du ruban. Insérez trois piles neuves de type AAA 1,5 V en respectant la polarité indiquée dans le compartiment. Refermez le couvercle en appuyant dans le sens inverse jusqu'au déclic.

Que faire si les LED ne s'allument pas ?

Vérifiez d'abord l'état des piles : si elles sont usées, remplacez-les par des piles neuves de même type. Assurez-vous également que les piles sont insérées avec la polarité correcte (voir le schéma dans le compartiment). Si le problème persiste, contactez le service après-vente.

Quel est le grossissement de la loupe ?

La loupe offre un grossissement de 2,5× ou 5× selon la lentille utilisée. Elle dispose d'une lentille principale et d'une lentille secondaire pour les détails fins.

Puis-je utiliser cette loupe à l'extérieur ?

Non, ce produit est exclusivement conçu pour un usage intérieur. L'humidité et les intempéries pourraient endommager les composants électriques et la lentille.

Les LED sont-elles remplaçables ?

Non, les 2 ampoules LED sont intégrées et ne peuvent pas être remplacées. En cas de dysfonctionnement, le produit doit être remplacé.

Comment nettoyer la lentille de la loupe ?

Utilisez un chiffon sec et anti-effilochant pour nettoyer la lentille. Évitez les nettoyants caustiques ou agressifs. Ne plongez jamais le produit dans l'eau ou d'autres liquides.

Y a-t-il des risques pour les yeux ?

Oui, ne regardez jamais le soleil ou une source de lumière intense à travers la loupe. Cela peut causer des lésions oculaires graves. Utilisez la loupe uniquement en éclairant des objets.

Comment assembler la loupe avec le dispositif de réparation ?

Insérez la rotule du dispositif de réparation dans la pince de fixation et serrez la vis. Enfilez la pince sur la tige de support, réglez la hauteur et serrez la vis de blocage. Montez la loupe de la même manière en insérant sa rotule et en réglant la hauteur.

Quelle est la puissance des LED ?

Chaque LED a une puissance nominale de 0,06 W, soit un total de 0,12 W pour les deux LED. Elles offrent un éclairage sans ombre pour les travaux de précision.

Que faire en cas d'écoulement de piles ?

Portez des gants de protection pour manipuler les piles qui fuient. Retirez immédiatement les piles usées et nettoyez le compartiment avec un chiffon sec. Ne réutilisez pas des piles endommagées. Éliminez les piles conformément à la réglementation.

MODE D'EMPLOI HG00963 POWERFIX

Instructions d'utilisation et consignes de sécurité

IT CH

FR / CH Instructions d'utilisation et consignes de sécurité Page 17

Description des pièces et éléments ......Page 19

Données techniques......Page 20

Contenu de livraison....Page 20

Sécurité ...... Page 21

Instructions générales de sécurité ....Page 21

Instructions de sécurité relatives aux piles......Page 23

Avant la mise en service......Page 24

Mise en place des piles......Page 24

Fixation du dispositif de réparation ......Page 24

Montage de la loupe......Page 25

Utilisation Page 25

Utilisation de la loupe à LED pour

mécanique de précision ...... Page 25

Remplacement des piles....Page 26

Solution aux problèmes......Page 26

Nettoyage et entretien......Page 27

Traitement des déchets......Page 27

Loupe à LED pour travaux de précision

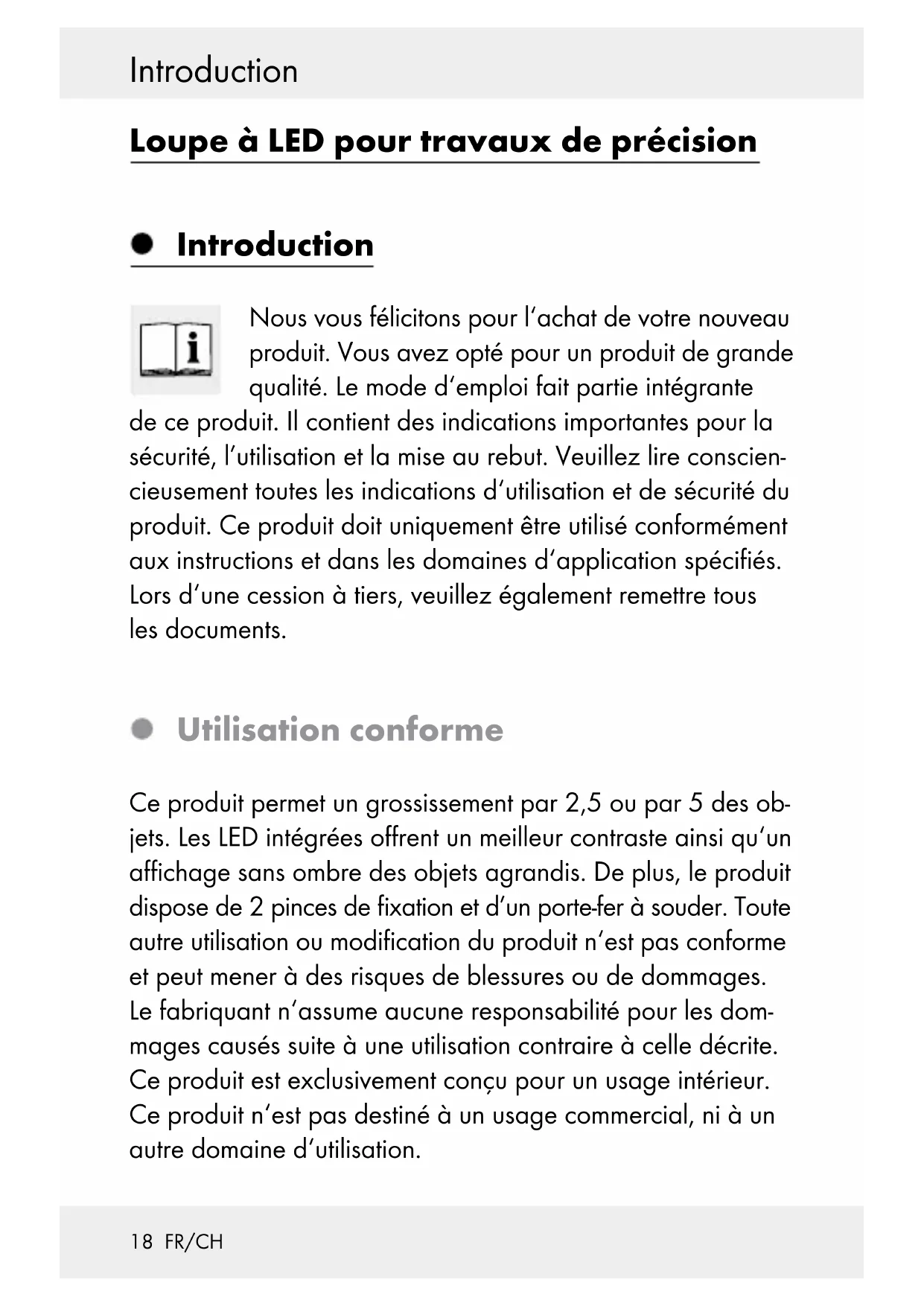

- Introduction

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Le mode d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Veuillez lire consciencieusement toutes les indications d'utilisation et de sécurité du produit. Ce produit doit uniquement être utilisé conformément aux instructions et dans les domaines d'application spécifiés. Lors d'une cession à tiers, veuillez également remettre tous les documents.

• Utilisation conforme

Ce produit permet un grossissement par 2,5 ou par 5 des objets. Les LED intégrées offrent un meilleur contraste ainsi qu'un affichage sans ombre des objets agrandis. De plus, le produit dispose de 2 pinces de fixation et d'un porte-fer à souder. Toute autre utilisation ou modification du produit n'est pas conforme et peut mener à des risques de blessures ou de dommages. Le fabriquant n'assume aucune responsabilité pour les dommages causés suite à une utilisation contraire à celle décrite. Ce produit est exclusivement conçu pour un usage intérieur. Ce produit n'est pas destiné à un usage commercial, ni à un autre domaine d'utilisation.

Ce produit ne peut pas servir d'éclairage de pièce.

• Description des pièces et éléments

1 Loupe à LED pour mécanique de précision
2 Lentille (grossissement x 2,5 / 5)
3 Couvercle du compartiment à piles
4 Compartiment à piles
5 Rotule
6 Vis de blocage (rotule loupe)
7 Pince de fixation loupe
8 Vis de blocage (réglage de la hauteur loupe)
9 Commutateur Marche / Arrêt
10 Tige de maintien (réglage de la hauteur)
11 Pince de fixation (dispositif de réparation)
12 Vis de blocage (réglage de la hauteur dispositif de réparation)
13 Porte-fer à souder
14 Pied
15 Dispositif de réparation
16 Vis de blocage (rotule dispositif de réparation)
17 Vis de blocage (dispositif de réparation)
18 Pinces crocodile
19 Vis de blocage (pinces crocodile)
20 Lampes à LED (ill. B)
21 Piles (ill. C)

Introduction

Données techniques

Tension de service : 4,5 Volt

Piles : 3 piles 1,5 V , type AAA

Puissance nominale maxi : 2 x 0,06 W

Ampoules : 2 ampoules LED (ne peuvent être remplacées)

Grossissement/loupe : x 2,5/5

Dimensions : env. 20,5 x 12 x 17 cm (l x h x p)

Coordonnées

chromatiques : X < 0,27 ou X > 0,530;

$$ Y < - 2, 3 1 7 2 X ^ {2} + 2, 3 6 5 3 X $$

$$ - 0, 2 1 9 9 \text { ou } Y > - 2, 3 1 7 2 X ^ {2} $$

$$ + 2, 3 6 5 3 \times - 0, 1 5 9 5 $$

- Contenu de livraison

Contrôlez immédiatement après le déballage le contenu de livraison en ce qui concerne l'intégralité du contenu de livraison, ainsi que l'état irréprochage du produit et de toutes ses pièces. N'utilisez en aucun cas le produit, si le contenu de livraison ne devait pas être complet.

1 loupe à LED pour travaux de précision
3 piles, 1,5 V=, AAA
1 mode d'emploi

Sécurité

- Instructions générales de sécurité

CONSERVER TOUTES LES CONSIGNES DE SÉCURITÉ ET INSTRUCTIONS POUR CONSULTATION ULTÉRIEURE !

DANGIR DERTISSEMENT!

MORT ET RISQUE DE BLESSURE POUR LES ENFANTS ET LES ENFANTS EN BAS

ÂGE ! Ne jamais laisser les enfants manipuler sans surveillance le matériel d'emballage. Risque d'étouffement par le matériel d'emballage. Les enfants sous-estiment souvent les dangers. Tenez toujours les enfants éloignés du matériel d'emballage.

Cet appareil peut être utilisé par des enfants de 8 ans et plus ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissance que sous surveillance ou s'ils ont été instruits de l'utilisation sûre de cet appareil et des risques en découlant. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et la maintenance domestique de l'appareil ne doit pas être effectué par un enfant sans surveillance.

ATTENTION ! RISQUE DE BLESSURES ! N'utilisez pas l'appareil, si vous remarquez des endommagements quelconques.

Sécurité

Contrôlez que toutes les pièces soient montées conformément. Un assemblage non conforme représente un danger de blessure.
Tenez le produit éloigné de l'humidité.

ATTENTION ! RISQUE DE LESIONS OCULAIRES !

Ne regardez jamais le soleil ni d'autres sources de lumière à travers la loupe à LED pour mécanique de précision. Il peut en résulter des lésions oculaires graves.

ATTENTION ! RISQUE D'INCEN-

DIE ! N'exposez jamais la loupe à LED pour mécanique de précision directement à la lumière du soleil ou à d'autre sources de lumière. Ne laissez jamais le produit sans surveillance. Risque d'incendie dans le cas contraire de par la focalisation des rayons et la concentration de chaleur.

Le produit doit être rangé dans un endroit obscur.
N'exposez pas l'appareil à des températures extrêmes ni à des sollicitations mécaniques importantes. Risque de déformation du produit dans le cas contraire.
Veillez à ce que la lentille n'entre pas en contact avec des objets coupants ou pointus. Risque d'endommagement du produit dans le cas contraire.
- Ne laissez pas le fer à souder branché (appareil séparé) sans surveillance. Le porte-fer à souder 13 n'est conçu que pour une prise en charge temporaire du fer à souder.

Instructions de sécurité relatives aux piles

AVERTISSEMENT !

laisser les piles entre les mains des enfants. Ne laissez pas traîner des piles. Les enfants ou les animaux domestiques risqueraient de les avaler. En cas d'ingestion, consultez immédiatement un médecin.

-

RISQUE D'EXPLOSION ! Ne rechargez

jamais les piles non rechargeables, ne les court-circuitez pas, et / ou ne les ouvrez pas. Il pourrait en résulter un échauffement, un risque d'incendie ou un éclatement. Ne jetez jamais des piles au feu ou dans l'eau. Les piles peuvent exposer.

-

Retirez rapidement du produit les piles usées. Risque d'écoulement des piles dans le cas contraire.

-

Remplacez toujours les trois piles en même temps et remplacez-les uniquement par des piles de même type.

-

N'utilisez pas de types différents et ne mélangez pas des piles neuves et des piles usagées.

-

Contrôlez régulièrement les piles afin de détecter d'éventuelles fuites.

-

Le liquide s'écoulant de piles ou les piles

endommagées peuvent entraîner des brûlures graves de la peau par l'acide, portez donc dans ce cas des gants de protection adaptés !

-

En cas de non utilisation prolongée, retirez les piles du produit.

-

Lors de la mise en place des piles, veillez à respecter la polarité ! Celle-ci est indiquée dans le compartiment à

Sécurité / Avant la mise en service

piles 4. Risque d'explosion des piles dans le cas contraire.

Retirez de l'appareil les piles usagées. Le liquide des piles très anciennes ou usagées peut s'écouler. Le liquide chimique endommage le produit.

• Avant la mise en service

- Mise en place des piles (ill. C)

Retirez du compartiment à piles 4 le couvercle du compartiment à piles 3 en tirant dans le sens de la flèche.
Placez dans le compartiment à piles les trois piles fournies [21].

Avis : Ce faisant, veillez à respecter la polarité. Celle-ci est indiquée dans le compartiment à piles 4.

Pour fermer le compartiment à piles, pressez le couvercle du compartiment à piles 3 dans le sens contraire de la flèche pour le remettre dans sa position d'origine.

Fixation du dispositif de réparation

□ Insérer la rotule du dispositif de réparation 15 dans le logement respectif de la pince de fixation 11.
□ Fixer le dispositif de réparation 15 en tournant la vis de serrage 16 dans le sens des aiguilles d'une montre.

Avant la mise en service / Utilisation

□ Enfiler la pince de fixation 11 sur la tige de support 10, régler la hauteur désirer et serrer la vis de serrage 12 en tournant dans le sens des aiguilles d'une montre.

• Montage de la loupe

□ Insérer la rotule 5 dans le logement respectif et serrer la vis de serrage 6 de la rotule 5 en tournant dans le sens des aiguilles d'une montre (ill. A).

Enfiler la pince de fixation 7 sur la tige de support 10 et régler la hauteur désirée. Serrer la vis de serrage 8 en tournant dans le sens des aiguilles d'une montre.

- Utilisation

Utilisation de la loupe à LED pour mécanique de précision

Serrez dans le sens des aiguilles d'une montre les vis de blocage 19 situées au niveau des pinces crocodile 18. A l'aide des pinces crocodile 18, bloquez dans le dispositif de réparation 15 une pièce devant être usinée.

□ Pousser l'interrupteur marche/arrêt 9 sur la position «MARCHE» (ON) pour allumer les lampes à DEL 20. Avis : les ampoules à DEL 20 ne sont pas remplaçables.

Orientez la loupe à LED pour mécanique de précision, avec les lampes à LED 20, sur la pièce à usiner bloquée.

Utilisation / Solution aux problèmes

☐ Desserrez les pinces crocodile pour retirer la pièce à usiner.
□ Pousser l'interrupteur marche/arrêt 9 sur la position «ARRÊT» (OFF) pour éteindre les lampes à DEL 20.

Remplacement des piles

Retirez du compartiment à piles 4 le couvercle du compartiment à piles 3 en tirant dans le sens de la flèche.
□ Enlevez les piles usées en utilisant le ruban.
Placez dans le compartiment à piles les piles neuves 21 de type 1,5 V—AAA.

Avis : Respectez la polarité correcte. Celle-ci est indiquée dans le compartiment à piles 4.

Pour fermer le compartiment à piles, pressez le couvercle du compartiment à piles 3 dans le sens contraire de la flèche.

- Solution aux problèmes

● = Problème
= Cause
O = Solution
- Les lampes à LED 20 ne s'allument pas.
Les piles 21 sont usées.
Remplacez les piles usées 21 par des piles neuves (voir : « Remplacement des piles »).

... / Nettoyage et ... / Traitement des déchets

Les piles21 ont été mises en place de manière erronée.
Contrôlez que la polarité des piles 21 soit correcte (voir : « Mise en place des piles »).

- Nettoyage et entretien

ATTENTION ! Nettoyez la loupe à LED pour mécanique de précision 1 avec grande précaution pour éviter des rayures.

N'utilisez en aucun cas des nettoyants caustiques ou agressifs.
Utilisez pour le nettoyage une lingette. Humidifiez-la légèrement le cas échéant.
□ Utiliser un chiffon sec et anti effilochant pour le nettoyage de la lentille.
Ne plongez en aucun cas le produit dans l'eau ni dans d'autres liquides.
Lorsque l'appareil n'est pas utilisé, il convient de le ranger de manière à ne pas rayer la loupe à DEL de mécanicien de précision 1. Enrouler le produit dans un chiffon doux.

• Traitement des déchets

L'emballage et son matériel sont exclusivement composés de matières écologiques. Les matériaux peuvent être recyclés dans les points de collecte locaux.

Traitement des déchets

Les possibilités de recyclage des produits usés sont à demander auprès de votre municipalité.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre appareil usé dans les ordures ménagères, mais le mettre au rebut de manière adéquate. Renseignez-vous auprès des services municipaux concernant les heures d'ouverture des déchetteries.

Les piles défectueuses ou usagées doivent être recyclées conformément à la directive 2006 / 66 / CE et ses modifications. Les piles et / ou l'appareil doivent être retournés dans les centres de collecte.

Pollution de l'environnement par mise au rebut incorrecte des piles !

Les piles ne doivent pas être mises au rebut dans les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être considérés comme des déchets spéciaux. Les symboles chimiques des métaux lourds sont les suivants : Cd = cadmium, Hg = mercure, Pb = plomb. Pour cette raison, veuillez toujours déposer les piles usées dans les conteneurs de recyclage communaux.
