MANUALE UTENTE HG00963 POWERFIX

Indicazioni per l'uso e per la sicurezza

IAN 271696

i

IT / CH Indicazioni per l'uso e per la sicurezza Pagina 29

A

1 6 7 2 3 4 5 20 19 5X 2.5X 16 8 9 10 11 12 17 15 18 13 14

B

20

C

21

Introduzione...... Pagina 30

Utilizzo previsto...... Pagina 30

Descrizione dei componenti......Pagina 31

Dati tecnici.... Pagina 32

Volume della fornitura ...... Pagina 32

Sicurezza ...... Pagina 33

Avvertenze generali di sicurezza......Pagina 33

Indicazioni di sicurezza relative alle batterie.....Pagina 34

Prima dell'avvio.... Pagina 36

Inserimento delle batterie ...... Pagina 36

Applicazione del dispositivo di riparazione...... Pagina 36

Montaggio della lente.... Pagina 37

Utilizzo.... Pagina 37

Utilizzo della lente di ingrandimento

a LED per meccanici di precisione......Pagina 37

Sostituzione delle batterie ...... Pagina 38

Rimozione degli errori......Pagina 38

Pulizia e manutenzione......Pagina 39

Smaltimento...... Pagina 39

Lente d'ingrandimento LED per meccanica di precisione

- Introduzione

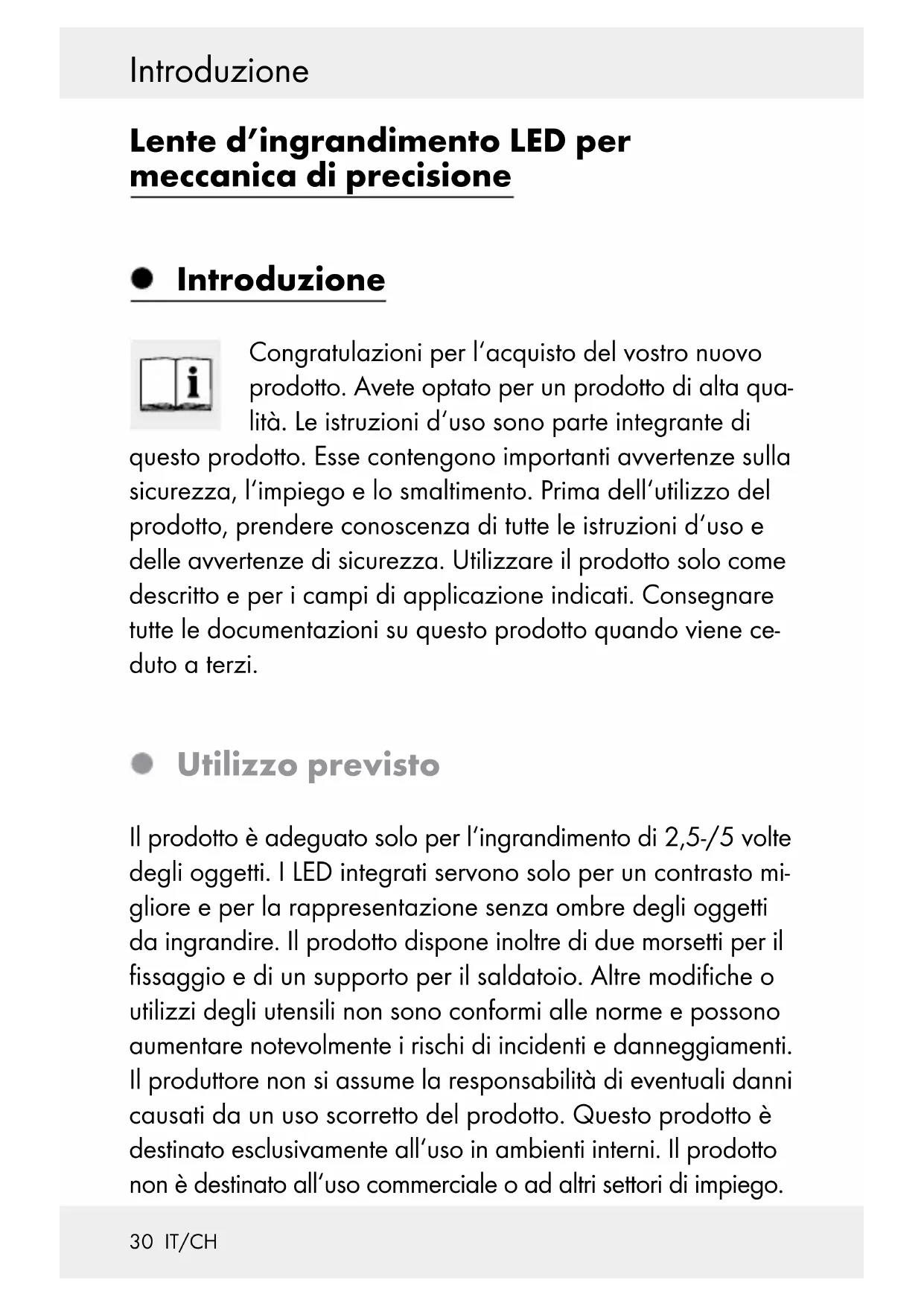

Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di questo prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su questo prodotto quando viene ce- duto a terzi.

Utilizzo previsto

Il prodotto è adeguato solo per l'ingrandimento di 2,5-/5 volte degli oggetti. I LED integrati servono solo per un contrasto migliore e per la rappresentazione senza ombre degli oggetti da ingrandire. Il prodotto dispone inoltre di due morsetti per il fissaggio e di un supporto per il saldatoio. Altre modifiche o utilizzi degli utensili non sono conformi alle norme e possono aumentare notevolmente i rischi di incidenti e danneggiamenti. Il produttore non si assume la responsabilità di eventuali danni causati da un uso scorretto del prodotto. Questo prodotto è destinato esclusivamente all'uso in ambienti interni. Il prodotto non è destinato all'uso commerciale o ad altri settori di impiego.

Questo prodotto non è indicato per un'illuminazione domestica.

- Descrizione dei componenti

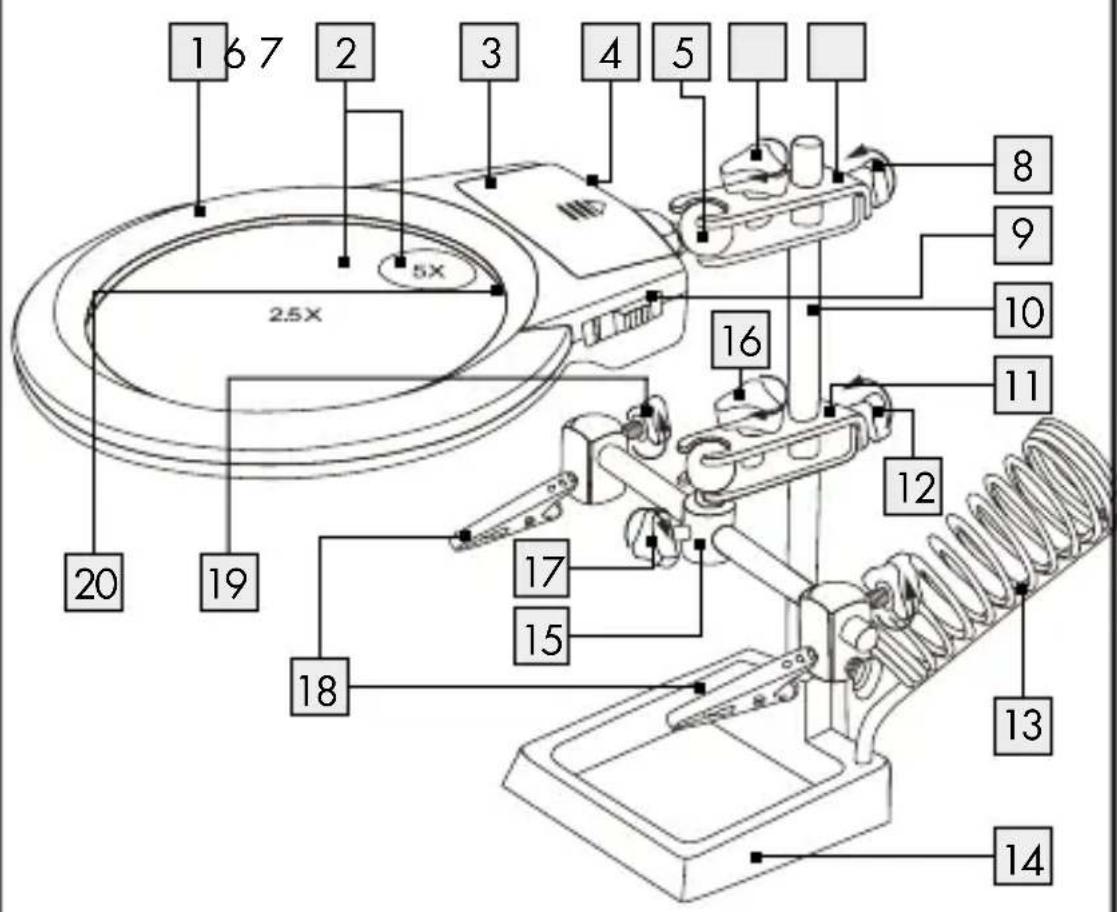

1 Lente di ingrandimento con LED per meccanici di precisione
2 Lente (ingrandimento di 2,5 volte / 5 volte)
3 Coperchio del vano portabatterie
4 Vano portabatterie
5 Snodo sferico
6 Vite di serraggio (snodo sferico della lente)
7 Morsa di fissaggio della lente
8 Vite di serraggio (regolazione dell'altezza della lente)
9 Interruttore ON/OFF
10 Asta di sostegno (regolazione dell'altezza)
11 Morsa di fissaggio (dispositivo per le riparazioni)
12 Vite di serraggio (regolazione del dispositivo per le riparazioni)
13 Supporto saldatoio
14 Base
15 Dispositivo per le riparazioni
16 Vite di serraggio (snodo sferico del dispositivo per le riparazioni)
17 Vite di serraggio (dispositivo per le riparazioni)
18 Pinza a coccodrillo
19 Vite di serraggio (pinze a coccodrillo)

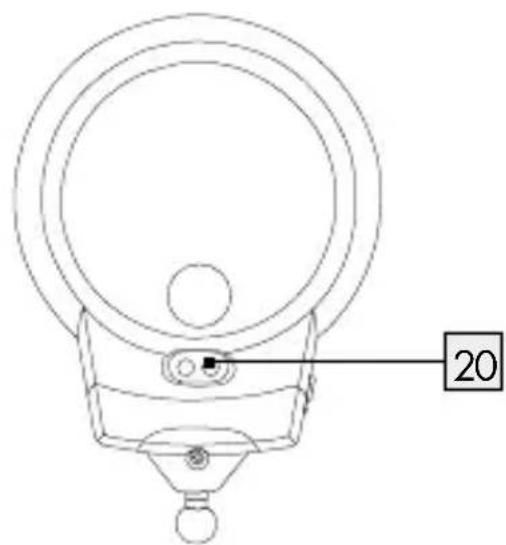

20 Lampade a LED (vedi fig. B)
21 Batterie (vedi fig. C)

Introduzione

Dati tecnici

$$ \begin{array}{l} + 2, 3 6 5 3 X - 0, 2 1 9 9 \circ Y > - 2, 3 1 7 2 X ^ {2} \ + 2, 3 6 5 3 \times - 0, 1 5 9 5 \ \end{array} $$

Tensione di esercizio: 4,5 Volt

Lampadina: 2 LED (non sostituibili)

Ingrandimento/lente: 2,5 volte/5 volte

Dimensioni: ca. 20,5 x 12 x 17 cm (Lu x La x H)

Coordinate cromatiche: X < 0,27 o X > 0,530; Y < -2,3172 X ^2

• Volume della fornitura

Controllate il prodotto subito dopo averlo scartato e verificate che il volume della fornitura sia completo e le condizione del prodotto e di tutti gli altri pezzi siano impeccabili. Utilizzare il prodotto prima di assicurarsi che il volume di fornitura non sia completo.

1 lente d'ingrandimento LED per meccanica di precisione
3 batterie da 1,5 V---, di tipo AAA
1 libretto d'istruzioni d'uso

Sicurezza

Avvertenze generali di sicurezza

CONSERVARE LE INDICAZIONI DI SICUREZZA E LE ISTRUZIONI PER EVENTUALI NECESSITÀ FUTURE!

PERI COLATENZIONE!

MORTE E DI INCIDENTI PER BAMBINI

E INFANTI! Non lasciare mai i bambini incu-

stoditi con il materiale per imballaggio. Sussiste un pericolo di soffocamento a causa di tale materiale. Spesso i bambini sottovalutano i pericoli. Tenere il materiale per imballaggio sempre fuori della portata dei bambini.

Quest'apparecchio può essere utilizzato da bambini di età superiore agli 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o preventivamente istruite sull'utilizzo in sicurezza del prodotto e solo se informate dei pericoli legati al prodotto stesso. Non lasciare che i bambini giochi con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini senza supervisione.

ATTENZIONE! PERICOLO DI LESIONE! Non

utilizzare l'articolo se si notano dei danni.

Controllare che tutte le parti siano montate correttamente In caso di montaggio non corretto sussiste il pericolo di lesioni.

Tenere il prodotto lontano dall'umidità.

ATTENZIONE! RISCHIO DI LESIONI AGLI OCCHI!

Non guardare mai attraverso la lente di ingrandimento

Sicurezza

con LED per meccanici di precisione verso il sole o altre sorgenti di luce. Ne potrebbero derivare gravi lesioni agli occhi.

ATTENZIONE! PERICOLO DI IN-

ATHENZ

CENDIO! Non esporre mai la lente di ingrandimento con LED per meccanici di precisione alla luce solare diretta o ad altre fonti di luce. Non lasciare mai il prodotto senza sorveglianza. In caso contrario sussiste il pericolo di incendio a causa di fasci di raggi luminosi o di concentrazione di calore.

Il prodotto deve essere conservato in un ambiente buio.
Non esporre il prodotto ad estreme temperature o a forti sollecitazioni meccaniche. In caso contrario si potrebbe giungere a deformazioni del prodotto.
Fare attenzione a che la lente non entri in contatto con oggetti aguzzi o appuntiti. In caso contrario ciò si potrebbe provocare danni al prodotto.
Non lasciare inosservato il saldatore acceso (dispositivo separato). Il supporto del saldatoio 13 è adatto soltanto per la ricezione temporanea del saldatoio.

Indicazioni di sicurezza relative alle batterie

ATTENZIONE!

non devono finire nelle mani dei bambini. Non lasciare le batterie in giro. Sussiste il pericolo che bambini o animali domestici le ingoino. Qualora le batterie venissero ingoiate, chiedere subito l'intervento di un medico.

PERICOLO DI ESPLOSIONE! Non ricari-

care mai batterie non ricaricabili, non cortocircuitarle e / o aprirle. Ciò potrebbe causarne il surriscaldamento, l'incendio o l'esplosione. Non gettare mai le batterie nel fuoco o in acqua. Le batterie potrebbero infatti esplodere.

Rimuovere subito dall'apparecchio le batterie scariche. In caso contrario sussiste un notevole pericolo di perdite.

Sostituire sempre tutte tre le batterie contemporaneamente e inserire solamente batterie nuove dello stesso tipo.

Non utilizzare diversi tipi di batteria oppure batterie usate e nuove contemporaneamente.

Controllare le batterie con regolarità per verificare eventuali segni di difetto di tenuta.

Batterie scariche o danneggiate possono

causare corrosioni in caso di contatto con la pelle; in questo caso, indossare sempre guanti di protezione adatti!

Rimuovere le batterie dall'apparecchio in caso di suo mancato utilizzo per lungo tempo.

Inserendo la batteria, fare attenzione a che ne sia rispettata la polarità! Questa viene mostrata nel vano portabatterie 4. In caso contrario le batterie potrebbero esplodere.

Rimuovere subito dall'apparecchio le batterie usate. Batterie molto vecchie o usate possono presentare perdite. Il liquido chimico determina danni al prodotto.

- Prima dell'avvio

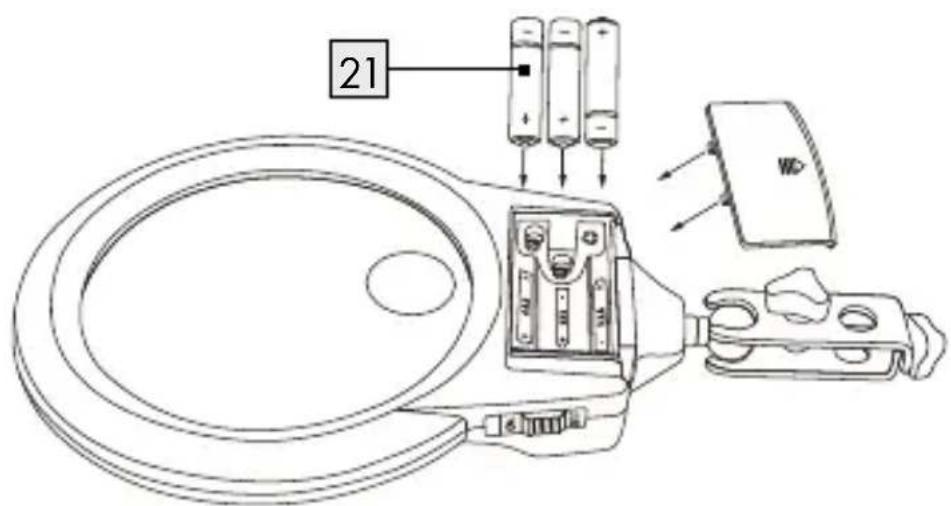

- Inserimento delle batterie (vedi fig. C)

Estrarre il coperchio del vano portabatterie ^3 dal vano portabatterie ^4 nella direzione mostrata dalla freccia.
Inserire le tre batterie in dotazione nel vano portabatterie 4.
Nota: Assicurarsi che la polarità sia corretta. Essa viene mostrata nel vano portabatterie 4.
Per chiudere il vano portabatterie 4 spingere il coperchio del vano portabatterie 3 nella sua posizione originaria in direzione opposta a quella indicata dalla freccia.

• Applicazione del dispositivo di riparazione

□ Inserire il perno sferico del dispositivo di riparazione 15 nella cava del collare di fissaggio prevista a tale scopo 11.
□ Fissare il dispositivo di riparazione 15 serrando anzitutto la vite di fissaggio in senso orario 16.
□ Inserire il collare di fissaggio 11 sulla barra di sostegno 10, regolare l'altezza desiderata e stringere la vite di fermo 12 in senso orario.

• Montaggio della lente

☐ Inserire il perno sferico 5 nella cava prevista a tale scopo e stringere la vite di fissaggio 6 per il perno sferico 5 in senso orario (Fig. A).

Inserire il collare di fissaggio 7 sulla barra di sostegno 10 e regolare l'altezza desiderata. Stringere la vite di fissaggio 8 in senso orario.

Utilizzo

- Utilizzo della lente di ingrandimento a LED per meccanici di precisione

Serrare in senso orario le viti di serraggi che si trovano sulle pinze a coccodrillo 18. Inserire il pezzo da lavorare con le pinze a coccodrillo 18 nel dispositivo per le riparazioni 15.

☐ Per accendere le lampade a LED 20 spingere l'interruttore ON/OFF 9 in posizione ON. Nota: Le lampade a LED 20 non sono sostituibili.

Posizionare la lente di ingrandimento con LED per meccanici di precisione 1 con le lampade a LED 20 sul pezzo da lavorare.

Allentare le pinze a coccodri ^18 per estrarre il pezzo da lavorare.

☐ Per spegnere le lampade a LED 20 spingere l'interruttore ON/OFF 9 in posizione OFF.

Utilizzo / Rimozione degli errori

Sostituzione delle batterie

Estrarre il coperchio del vano portabatterie ^3 dal vano portabatterie ^4 nella direzione mostrata dalla freccia.
□ Rimuovere le batterie usate servendosi del nastro.
Inserire le nuove batteri da 1,5 V--del tipo AAA nel vano portabatterie 4.

Nota: Assicurarsi che la polarità sia corretta. Essa viene mostrata nel vano portabatterie 4.

Per chiudere il vano batterie 4 chiudere il coperchio del vano porta batterie 3, spingendolo nella direzione opposta da quella indicata dalla freccia.

- Rimozione degli errori

● = problema
= causa
O = soluzione

● Le lampade a LED 20 non si illuminano.
Le batterie 21 sono scariche.
Sostituire le batterie 21 esaurite con delle batterie nuove (vedi anche il capitolo "Sostituzione delle batterie").
- Le batterie 21 sono state inserite in modo errato.
- Verificare la polarità corretta delle batterie 21 (vedi il capitolo "Inserimento delle batterie").

- Pulizia e manutenzione

ATTENZIONE! Pulire la lente a ingrandimento con LED per meccanici di precisione 1 con estrema attenzione al fine di evitare graffi.

Non utilizzare mai detergenti corrosivi o aggressivi.
Per le operazioni di pulizia utilizzare un panno apposito. Eventualmente inumidire leggermente il panno.
☐ Per la pulizia della lente utilizzare un panno asciutto e privo di peli.
Non immergere mai il prodotto nell'acqua o in altri liquidi.
Se l'apparecchio non viene utilizzato, conservarlo in modo da evitare qualsiasi rischio di graffi per la lente di ingrandimento con LED per meccanici di precisione 1. Avvolgere il prodotto in panno soffice.

- Smaltimento

La confezione è prodotta in materiale riciclabile e biodegradabile, smaltibile nei luoghi di raccolta differenziati.

Potete informarvi sulle possibilità di smaltimento del prodotto consumato dall'amministrazione comunale e cittadina.

Non gettare il prodotto usato nei rifiuti domestici bensì eseguire uno smaltimento corretto. Informarsi sull'ubicazione dei punti di raccolta e sui loro orari di apertura presso l'amministrazione locale competente.

Smaltimento

Batterie difettose o usate devono essere riciclate ai sensi della Direttiva 2006 / 66 / EC e relative modifiche. Smaltire le batterie e / o l'apparecchio presso i punti di raccolta indicati.

Vi possono essere conseguenze negative per l'ambiente a seguito di uno smaltimento non corretto delle batterie!

Le batterie non devono essere smaltite nella spazzatura domestica. Esse possono contenere metalli pesanti velenosi e devono essere trattate quali rifiuti speciali. I simboli chimici dei metalli pesanti sono i seguenti: Cd = Cadmio, Hg = mercurio, Pb = piombo. Consegnare quindi le batterie usate ad un punto di raccolta comunale.

CE
