| Type de produit | Télémètre laser |
| Marque | Trotec |
| Modèle | BD8M |
| Dimensions (L x l x H) | 85 x 82 x 56 mm |
| Poids | 295 g |
| Alimentation | 2 piles AAA 1,5 V |
| Plage de mesure (laser) | 0,20 à 40 m |
| Plage de mesure (mètre-ruban) | 0 à 5 m |
| Précision | ±2 mm |
| Résolution | 1 mm |
| Classe laser | II (puissance < 1 mW) |
| Fonctions principales | Mesure de distance, surface, volume, Pythagore, mesure continue, addition/soustraction, laser en croix, mètre-ruban intégré |
| Écran | Rétro-éclairé multiligne |
| Arrêt automatique | Au bout d'environ 2 minutes |
| Température de fonctionnement | 0 °C à 40 °C |
| Température de stockage | -10 °C à 60 °C |
| Portée du laser en croix | 10 m |
| Historique | 20 dernières valeurs |
| Composition de la fourniture | BD8M (sans piles), notice succincte |
| Entretien et nettoyage | Nettoyer avec un chiffon humide et non pelucheux ; ne pas utiliser de solvants ni de produits abrasifs |
| Sécurité | Ne pas regarder directement dans le laser ; ne pas utiliser sous la pluie ou en atmosphère explosive ; tenir hors de portée des enfants |
FOIRE AUX QUESTIONS - BD8M TROTEC
Questions des utilisateurs sur BD8M TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Télémètre au format PDF gratuitement ! Retrouvez votre notice BD8M - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BD8M de la marque TROTEC.

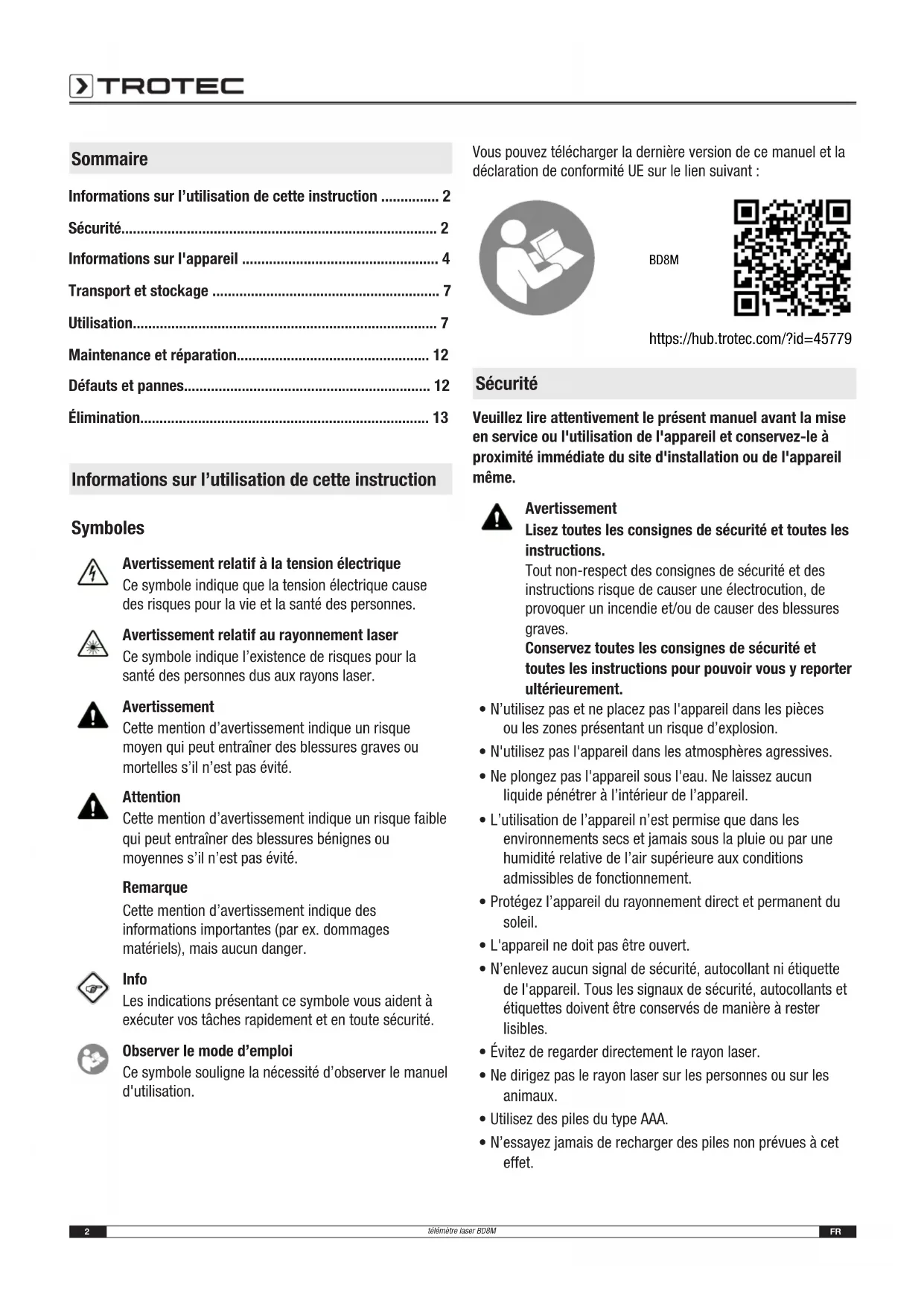

MODE D'EMPLOI BD8M TROTEC
Informations sur l'utilisation de cette instruction .... 2
Sécurité.... 2
Informations sur l'appareil .... 4
Transport et stockage 7
Utilisation....7
Maintenance et réparation.... 12
Défauts et pannes.... 12
Élimination.... 13
Informations sur l'utilisation de cette instruction
Symboles
Avertissement relatif à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement relatif au rayonnement laser
Ce symbole indique l'existence de risques pour la santé des personnes dus aux rayons laser.
Avertissement
Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Ce symbole souligne la nécessité d'observer le manuel d'utilisation.
Vous pouvez télécharger la dernière version de ce manuel et la déclaration de conformité UE sur le lien suivant :
Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Tout non-respect des consignes de sécurité et des instructions risque de causer une électrocution, de provoquer un incendie et/ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
- N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
- N'utilisez pas l'appareil dans les atmosphères agressives.
- Ne plongez pas l'appareil sous l'eau. Ne laissez aucun liquide pénétrer à l'intérieur de l'appareil.
- L'utilisation de l'appareil n'est permise que dans les environnements secs et jamais sous la pluie ou par une humidité relative de l'air supérieure aux conditions admissibles de fonctionnement.
- Protégez l'appareil du rayonnement direct et permanent du soleil.
• L'appareil ne doit pas être ouvert.
- N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
- Évitez de regarder directement le rayon laser.
- Ne dirigez pas le rayon laser sur les personnes ou sur les animaux.
- Utilisez des piles du type AAA.
- N'essayez jamais de recharger des piles non prévues à cet effet.
- N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
- Placez les piles dans le compartiment à piles en respectant les polarités.
- Retirez les piles déchargées. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
- Retirez la fiche électrique de l'appareil lorsque vous n'utilisez pas l'appareil pendant une longue période.
- Ne court-circuitez jamais les bornes d'alimentation dans le compartiment à piles.
- N'avalez pas de pile ! Une pile avalée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles !
- Si vous pensez qu'une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un médecin !
- Tenez les piles neuves ou usagées hors de portée des enfants, de même qu'un compartiment à piles ouvert.
- N'utilisez l'appareil que si les précautions de sécurité prises sont suffisantes à l'endroit de la mesure (par exemple lors de mesures sur la voie publique, sur les chantiers, etc.). Dans le cas contraire, n'utilisez pas l'appareil.
- Observez les conditions d'entreposage et de fonctionnement (voir « Caractéristiques techniques »).
Utilisation conforme
Utilisez l'appareil uniquement pour la mesure des distances, des surfaces et des volumes, à l'aide du laser intégré, au sein de la plage de mesure indiquée dans les caractéristiques techniques. Utilisez le laser en croix intégré exclusivement comme outil de projection sur les surfaces non réfléchissantes afin de vous aider à générer et à contrôler les lignes horizontales, verticales et/ou parallèles. Ce faisant, observez les caractéristiques techniques et respectez-les.
Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme.
Utilisation non conforme raisonnablement prévisible
N'utilisez pas l'appareil dans les zones explosibles ni pour effectuer des mesures dans les liquides.
Ne le dirigez pas sur les personnes ni sur les animaux.
Toute modification structurelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant le présent appareil doit :
- être consciente des risques pouvant être liés à la manipulation des appareils de mesure laser.
- avoir lu et compris l'instructions, notamment le chapitre « Sécurité ».
Signaux de sécurité et étiquettes sur l'appareil
Remarque
N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :
| Symboles de sécurité | Signification | ||
 | Laser 2 | L'étiquette d'avertissement se trouve sur le côté de l'appareil à côté du clip ceinture et indique qu'il s'agit d'un appareil doté d'un laser de classe 2. La puissance est inférieure à 1 mW. La plage de fréquence du laser est comprise entre 630 et 670 nm.Ne regardez pas directement dans l'ouverture par laquelle le rayon laser est émis. | |
 | L'étiquette d'avertissement se trouve sur le côté de l'appareil à côté des touches.Ne regardez pas directement dans l'ouverture par laquelle le rayon laser est émis. | ||
Risques résiduels
Avertissement relatif à la tension électrique
Risque d'électrocution due à la pénétration de liquide dans le boîtier.
Ne plongez pas l'appareil ni les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.
Avertissement relatif à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relatif au rayonnement laser Laser classe 2, P max. : < 1 mW, λ : 400-700 nm, EN 60825-1:2014
N'exposez pas votre œil volontairement au rayon laser et ne regardez pas directement dans l'ouverture par laquelle il est émis.
Ne dirigez jamais le rayon laser vers des personnes, des animaux ou des surfaces réfléchissantes. Même une exposition brève au rayon laser risque de provoquer des dommages de la vue.
L'observation de la sortie laser au moyen d'instruments d'optique (par exemple loupe, verres grossissants, etc.) peut affecter la vue.
Lors de travaux avec un laser de classe 2, observez les consignes légales de votre pays en ce qui concerne le port de lunettes de protection.
Avertissement
Danger de suffocation !
Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.
Avertissement
L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.
Avertissement
L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel!
Attention
Tenez l'appareil à l'écart de sources de chaleur.
Remarque
N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le détériorer.
Remarque
N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Informations sur l'appareil
Description de l'appareil
Le télémètre laser BD8M permet de déterminer les distances, les surfaces et les volumes. Les mesures indirectes sont effectuées en utilisant la fonction de Pythagore.

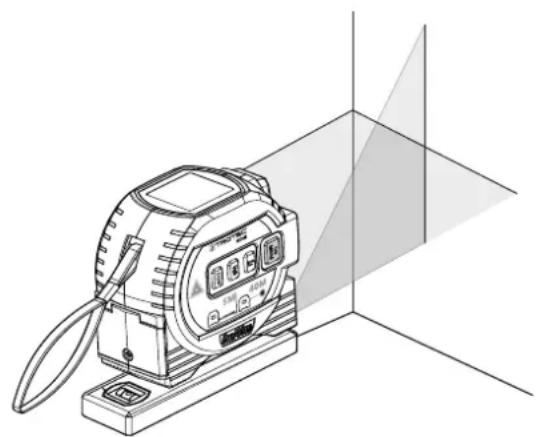

L'appareil est doté d'un laser en croix intégré ainsi que d'un mètre-ruban de 5 mètres.
La commande des diverses fonctions de mesure a lieu au moyen d'éléments séparés. L'écran multiligne rétro-éclairé affiche les valeurs déterminées et les fonctions de mesure.
Distance de mesure
Vous trouverez la portée de l'appareil dans le chapitre « Caractéristiques techniques ». Dans certaines conditions, la détermination de grandes distances est possible même sans mire de visée – par exemple la nuit, au crépuscule ou lorsque la cible est à l'ombre. De jour, utilisez une mire de visée pour agrandir la distance possible dans le cas des surfaces présentant une mauvaise réflexion.
Surfaces des cibles
Les erreurs de mesure sont possibles lorsque le laser rencontre des liquides incolores (par exemple de l'eau), du verre sans poussière, du polystyrène ou d'autres matériaux semi-transparents. La rencontre du laser avec une surface brillante et la déviation qu'elle provoque peuvent également fausser les résultats de mesure. Les surfaces mates, non réfléchissantes ou sombres peuvent prolonger la durée de la mesure.

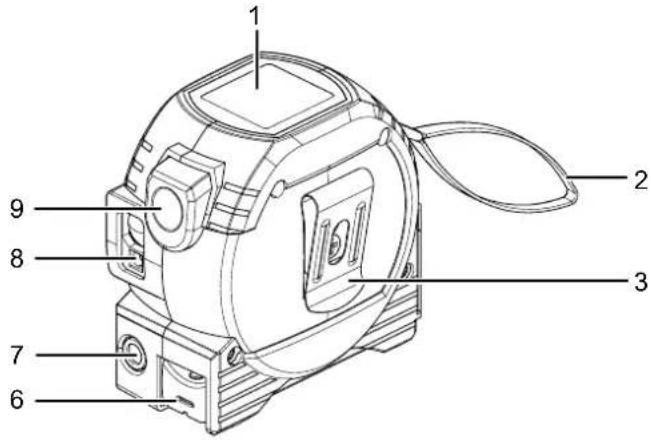

Représentation de l'appareil
| N° Désignation |
| 1 Écran |
| 2 Dragonne |
| 3 Clip ceinture |
| 4 Éléments de commande |
| 5 Compartiment à piles avec couvercle |
| 6 Mètre-ruban |
| 7 Laser en croix |
| 8 Laser |
| 9 Touche de rembobinage |

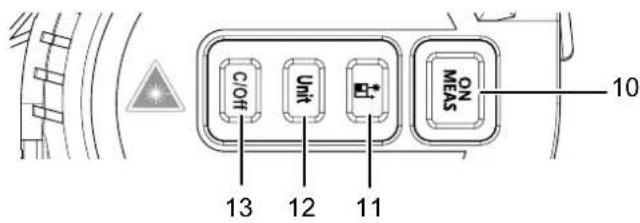

Éléments de commande
| N° Désignation Fonction | ||
| 10 Touche ON/MEAS | Pression brève : mise en marche de l'appareil / mesure | |
| Pression longue :lancement de la mesure de distance continue | ||
| Pression 5 secondes : activation du laser en croix | ||
| 11 | Touche 📁 | Pression brève : changement de fonction |
| Pression longue : changement de point de référence | ||
| 12 Touche Unit Pression brève : lecture des valeurs mémorisées | ||
| Pression longue : changement d'unité / effacement de l'historique | ||
| 13 Touche C/Off Pression brève : effacement de la dernière valeur | ||
| Pression longue : arrêt de l'appareil | ||

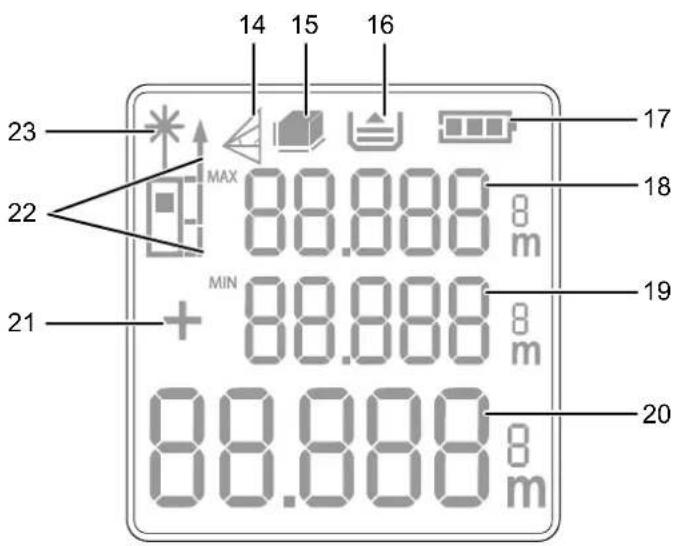

Écran
| 14 Mesure indirecte | Mesure indirecte (deux mesures auxiliaires) | |
| Mesure indirecte (trois mesures auxiliaires) | ||
| 15 Espace | Mesure de surface | |
| Mesure de volume | ||
| 16 Historique Historique des valeurs de mesure ouvert | ||
| 17 État piles Indique l’état de charge des piles | ||
| 18 Valeur de mesure 1 première valeur mesurée / valeur MAX | ||
| 19 Valeur de mesure 2 deuxième ou troisième valeur mesurée / valeur MIN | ||
| 20 Affichage de mesure de valeurs inférieur | dernière valeur mesurée / résultat de calcul | |
| 21 +/- addition / soustraction de valeurs de mesure | ||
| 22 Point de référence | Point de référence : devant | |
| Point de référence : derrière | ||
| 23 Laser Laser actif | ||
Caractéristiques techniques
| Paramètre Valeur | |
| Modèle BD8M | |
| Poids 295 g | |
| Dimensions (long. x larg. x haut.) | 85 x 82 x 56 mm |
| Plage de mesure mètre-ruban | 0 à 5 m |
| Plage de mesure laser 0,20 à 40 m/0,66 à 131 ft | |
| Unités de mesure m/ft/in/ft+in | |
| Précision ±2 mm | |
| Résolution plage de mesure 1 mm | |
| Portée laser en croix 10 m | |
| Nombre d'enregistrements dans l'historique | 20 |
| Température de fonctionnement | 0 °C à 40 °C(32 °F à 104 °F) |
| Température de stockage de | -10 °C à 60 °C(de 14 °F à 140 °F) |
| Puissance laser | < 1 mW (650 nm) |
| Classe laser | II |
| Arrêt automatique | Au bout d'environ 2 minutes de non-utilisation |
| Arrêt du laser / du rétro-éclairage | En cas de non-utilisation, au bout d'environ 30 secondes |
| Alimentation électrique | 2 piles 1,5 V type AAA |
Composition de la fourniture
• 1 BD8M (sans piles)
• 1 notice succincte
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observez les informations relatives au transport et à l'entreposage de l'appareil.
Transport
Transportez l'appareil au sec et protégé, par exemple dans un sac approprié, afin d'éviter les effets des influences extérieures.
Stockage
Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :
- au sec et protégé du gel et de la chaleur
- dans un endroit protégé de la poussière et de l'exposition directe du soleil
- à une température de stockage correspondant aux caractéristiques techniques
- Les piles sont retirées de l'appareil
Utilisation

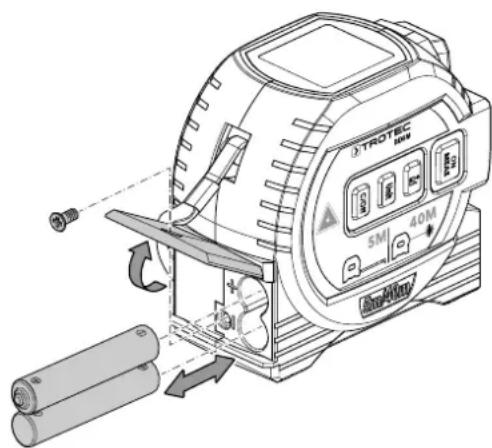

Mise en place des piles
Remarque
Assurez-vous que la surface de l'appareil est sèche et que l'appareil est éteint.
- Dévissez le couvercle du compartiment à piles (5) au moyen d'un tournevis.
- Insérez deux piles de type AAA (1,5 V) dans le compartiment à piles en respectant les polarités (+/-).
- Remettez le couvercle du compartiment batteries en place et revissez les vis.
Mise en marche
- Appuyez sur la touche ON/MEAS (10) pendant environ 1 seconde.
L'écran s'allume et l'appareil est prêt à fonctionner.
Paramétrages de base
Définition du point de référence
L'appareil mesure toujours la distance totale à partir du point de référence. Par exemple, si l'arrière de l'appareil est défini comme point de référence, la longueur de l'appareil sera prise en compte dans la mesure. Par défaut, le point de référence est fixé au niveau de l'arrière de l'appareil. Toutefois, vous pouvez également déplacer le point de référence vers l'avant de l'appareil. À cette fin, procédez de la manière suivante :
- Appuyez longuement sur la touche (11) afin de déplacer le point de référence vers l'avant de l'appareil.
⇒ Un signal sonore retentit chaque fois que le point de référence est modifié.
L'affichage Point de référence (22) indique le point de référence défini.
Après l'arrêt et la remise en marche de l'appareil, le point de référence repasse automatiquement à l'arrière de l'appareil.
Changement d'unité
- Appuyez plusieurs fois longuement sur la toucheUnit (12) pour changer l'unité d'affichage des valeurs de mesure. L'unité s'affiche derrière les trois affichages des valeurs de mesure (18, 19, 20). Vous pouvez définir, l'une après l'autre, les unités suivantes :
⇒ 0,000 m (affichage en mètres, précision 1 mm)
⇒ 0,0 in (affichage en pouces, précision 1/10 de pouce)
→ 0 in (affichage en pouces, précision 1 pouce)
⇒ 0,00 ft (affichage en pieds, précision 1/10 de pied)
⇒ 0' 0" (affichage en pieds et 1/8 de pouces, précision 1/8 de pouce)
Affichage d'une valeur de mesure de l'historique
L'appareil mémorise automatiquement les 20 dernières valeurs de mesure. Les valeurs de mesure mémorisées peuvent être visualisées de la manière suivante :
- Appuyez brièvement sur la touche Unit (12) afin de visualiser l'historique.
→ Le symbole Historique (16) apparaît.
⇒ L'affichage valeur de mesure 1 (18) indique la valeur de mesure sélectionnée. - Appuyez de nouveau brièvement sur la touche Unit (12) pour naviguer dans l'historique et faire défiler les valeurs de mesure enregistrées.
- Appuyez longuement sur la toucheUnit (12) pour effacer les valeurs de mesure enregistrées.
- Appuyez brièvement sur la touche C/Off (13) pour revenir au menu de mesure.
Exécution des mesures
Avertissement relatif au rayonnement laser
Laser classe 2, P max.: < 1 mW, λ : 400-700 nm, EN 60825-1:2014
N'exposez pas votre œil volontairement au rayon laser et ne regardez pas directement dans l'ouverture par laquelle il est émis.
Ne dirigez jamais le rayon laser vers des personnes, des animaux ou des surfaces réfléchissantes. Même une exposition brève au rayon laser risque de provoquer des dommages de la vue.
L'observation de la sortie laser au moyen d'instruments d'optique (par exemple loupe, verres grossissants, etc.) peut affecter la vue.
Lors de travaux avec un laser de classe 2, observez les consignes légales de votre pays en ce qui concerne le port de lunettes de protection.
Info
Avant toute mesure, assurez-vous que le point de référence correct est défini. À défaut, c'est l'arrière de l'appareil qui est défini comme point de référence. Le point de référence ne doit pas être modifié en cours de mesure.
Remarque
La touche C/Off (13) vous permet d'interrompre à tout moment une mesure en cours.
Remarque
Dans le cas des mesures comportant plusieurs valeurs, vous pouvez effacer les mesures l'une après l'autre en appuyant sur la touche C/Off (13).
- Appuyez plusieurs fois sur la touche (d1) afin d'accéder, l'un après l'autre, aux modes de mesure suivants :
⇒ Mesure de distance individuelle :
- Vous pouvez additionner ou soustraire les valeurs de mesure
- Vous pouvez lancer une mesure continue avec valeurs MAX / MIN / actuelle
→ Mesure de surface
→ Mesure de volume
⇒ Mesure de hauteur indirecte
→ Double mesure de hauteur indirecte

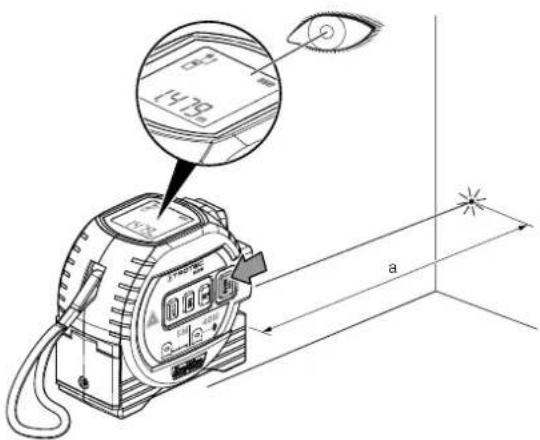

Exécution d'une mesure de distance individuelle
- Appuyez brièvement sur la touche ON/MEAS (10) pour activer le laser.
→ Le symbole Laser (23) clignote lorsque le laser est actif.
-
Pointez le laser sur la surface cible.
-
Appuyez de nouveau brièvement sur la touche ON/MEAS (10) pour effectuer une mesure de distance.
→ Le symbole Laser (23) disparaît pendant la mesure.
→ La valeur mesurée s'affiche à l'écran (20) à la ligne inférieure.
Info
En cas de non-utilisation, le laser s'éteint automatiquement au bout d'environ 30 secondes. Appuyez brièvement sur la touche ON/MEAS (10) pour réactiver le laser.

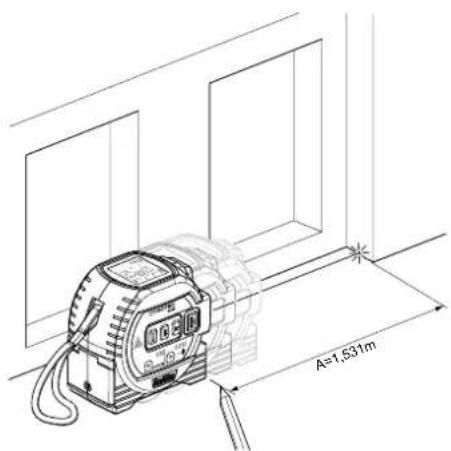

Exécution d'une mesure continue / d'une mesure MIN / MAX
Cette méthode de mesure permet de déplacer l'appareil, la valeur de mesure étant recalculée toutes les 0,5 seconde environ. Vous pouvez utiliser la fonction mesure continue avec affichage des valeurs MAX / MIN / actuelle par exemple pour les applications suivantes :
- mesure d'une diagonale
→ Un signal sonore retentit de façon récurrente.
→ Le symbole Laser (23) s'affiche.
→ La mention MAX clignote à côté de l'affichage valeur de mesure 1 (18) et la mention MIN à côté de l'affichage valeur de mesure 2 (19).
- Suivant la valeur de mesure que vous souhaitez déterminer, déplacez l'appareil lentement d'avant en arrière ou de haut en bas (par exemple dans le coin d'une pièce).
→ La valeur maximum (18), la valeur minimum (19) et la valeur actuelle (20) sont affichées à l'écran.
- Appuyez brièvement sur la touche ON/MEAS (10) pour stopper la mesure continue.
→ La valeur maximum (18), la valeur minimum (19) et la dernière valeur (20) restent affichées à l'écran.
Addition/soustraction de valeurs de mesure
-
Appuyez une fois brièvement sur la touche (1) pour additionner deux valeurs de mesure. Appuyez deux fois brièvement sur la touche (11) pour soustraire deux valeurs de mesure.
-
Appuyez brièvement sur la touche ON/MEAS (10) pour effectuer une mesure.
→ La valeur mesurée s'affiche dans l'affichage valeur de mesure 1 (18).
- Appuyez de nouveau brièvement sur la touche ON/MEAS (10) pour effectuer une deuxième mesure.
→ La deuxième valeur mesurée apparaît dans l'affichage valeur de mesure 2 (19).
→ Le résultat de l'opération s'affiche à l'écran dans la ligne inférieure (20).

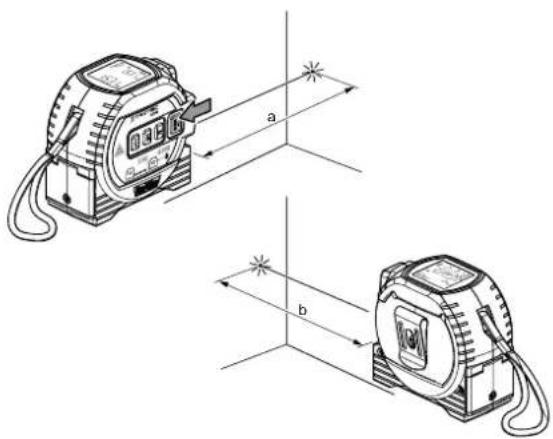

Exécution d'une mesure de surface
-
Appuyez plusieurs fois sur la touche (1) jusqu'à ce que le symbole □ de la mesure de surface apparaisse à l'écran dans l'affichage Volume (15).
-
Appuyez brièvement sur la touche ON/MEAS (10) pour effectuer la première mesure (par exemple la longueur).
→ La valeur mesurée s'affiche dans l'affichage valeur de mesure 1 (18).
- Appuyez de nouveau brièvement sur la touche ON/MEAS (10) pour effectuer la deuxième mesure (par exemple la largeur).
→ La deuxième valeur mesurée apparaît dans l'affichage valeur de mesure 2 (19).
⇒ Après que vous ayez appuyé pour la seconde fois sur la touche ON/MEAS (10), l'appareil calcule la surface et l'indique dans la ligne inférieure de l'écran (20).

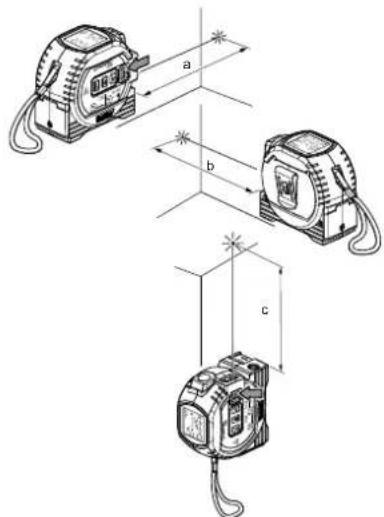

Exécution d'une mesure de volume
- Appuyez plusieurs fois sur la touche (d1) jusqu'à ce que le symbole □ de la mesure de volume dans l'affichage Volume (15) apparaisse à l'écran.
→ Le côté à mesurer clignote à l'écran.
- Appuyez brièvement sur la touche ON/MEAS (10) pour effectuer la première mesure (par exemple la longueur).
→ La longueur mesurée s'affiche dans l'affichage valeur de mesure 1 (18).
- Appuyez de nouveau brièvement sur la touche ON/MEAS (10) pour effectuer la deuxième mesure (par exemple la largeur).
→ La deuxième valeur mesurée apparaît dans l'affichage valeur de mesure 2 (19).
→ La surface s'affiche dans l'affichage inférieur (20) en tant que valeur intermédiaire.
- Appuyez de nouveau brièvement sur la touche ON/MEAS (10) pour effectuer la troisième mesure (par exemple la hauteur).
→ La troisième valeur mesurée s'affiche dans l'affichage valeur de mesure 2 (19).
→ Après que vous ayez appuyé pour la troisième fois sur la touche ON/MEAS (10), l'appareil calcule le volume et l'indique dans la ligne inférieure de l'écran (20).

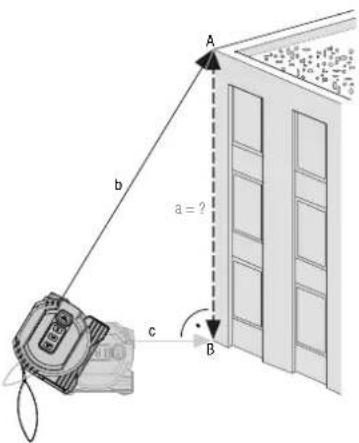

Mesure de hauteur indirecte (Pythagore)
À l'aide de cette méthode, il est possible de déterminer une longueur inconnue (a) en employant le théorème de Pythagore. La méthode est adaptée aux mesures de hauteur, par exemple. Le résultat (a) est calculé sur la base des longueurs b et c.
Les longueurs a et c sont perpendiculaires.
- Appuyez plusieurs fois sur la touche (41) jusqu'à ce que le symbole apparaisse à l'écran dans l'affichage Mesure indirecte (14).
→ La barre supérieure (hypoténuse) clignote.
- Visez tout d'abord le point le plus élevé (A) avec l'appareil et appuyez une fois brièvement sur la touche ON/MEAS (10) pour effectuer une mesure. Pendant ce temps, maintenez l'appareil autant que possible immobile et posez-le avec les bords arrière sur une surface plane.
Pendant la mesure, la butée des deux bords arrière ne doit pas bouger !
→ La longueur mesurée s'affiche dans l'affichage valeur de mesure 1 (18).
- Visez horizontalement le point inférieur (B) et appuyez une fois brièvement sur la touche ON/MEAS (10) afin de mesurer la distance horizontale.
⇒ La deuxième valeur mesurée apparaît dans l'affichage valeur de mesure 2 (19).
La distance à déterminer s'affiche en tant que résultat dans la ligne inférieure (20).

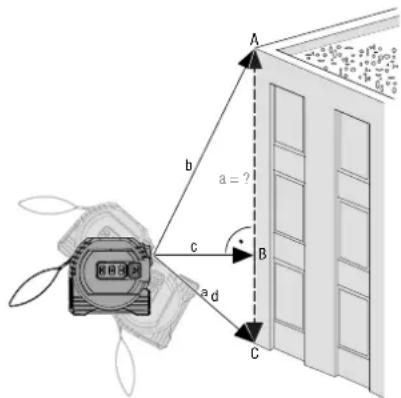

Double mesure de hauteur indirecte
Utilisez cette méthode par exemple pour les mesures de hauteur lorsque vous n'êtes pas à la même hauteur que le point inférieur.
Le résultat (a) est calculé sur la base des longueurs b, c et d.
√ Les longueurs a et c sont perpendiculaires.
- Appuyez plusieurs fois sur la touche (41) jusqu'à ce que le symbole de la double mesure indirecte apparaisse à l'écran dans l'affichage Mesure indirecte (14).
- Visez tout d'abord le point le plus élevé (A) avec l'appareil et appuyez une fois brièvement sur la touche ON/MEAS (10) pour effectuer une mesure. Maintenez l'appareil aussi immobile que possible. L'alignement de l'appareil par rapport au point de référence ne doit pas se modifier pendant la mesure !
La longueur mesurée s'affiche dans l'affichage valeur de mesure 1 (18).
- Visez horizontalement le point B et appuyez brièvement sur la touche ON/MEAS (10) afin de mesurer la distance horizontale.
La deuxième valeur mesurée apparaît dans l'affichage valeur de mesure 2 (19).
- Visez maintenant le point le plus bas (C) avec l'appareil et appuyez une fois brièvement sur la touche ON/MEAS (10) pour effectuer une mesure.
→ La troisième valeur mesurée s'affiche dans l'affichage valeur de mesure 2 (19).
La distance à déterminer s'affiche en tant que résultat dans la ligne inférieure (20).
Utilisation du laser en croix
Le laser en croix projette des lignes laser sur les arrière-plans, par exemple pour aligner parfaitement des trous à percer sur un mur, comme avec un niveau à bulle.
Vous pouvez passer au laser en croix à partir de n'importe quel mode de mesure.
Avant d'utiliser le laser en croix, placez l'appareil en position horizontale, par exemple sur un niveau à bulle.
- Appuyez sur la touche ON/MEAS (10) pendant environ 5 secondes.
→ Un signal sonore se fait entendre.
⇒ Le laser apparaît sur la surface visée sous forme de croix orthogonale.
- Appuyez brièvement sur la touche ON/MEAS (10) pour passer au laser ponctuel.
Au prochain allumage de l'appareil, le laser apparaîtra en standard sous forme de point.

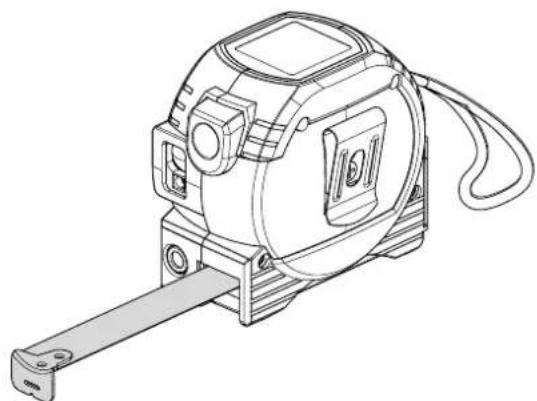

Utilisation du mètre-ruban
Le mètre-ruban intégré vous permet de mesurer manuellement les distances allant jusqu'à 5 m/40 ft.
- Déroulez le mètre-ruban (6) en le tirant et tenez l'extrémité métallique à la distance que vous souhaitez mesurer.
→ Le mètre-ruban reste bloqué à la longueur déroulée.
- Lisez la distance mesurée sur l'échelle du mètre-ruban.
→ Le mètre-ruban indique la distance en 0,000 m (graduation inférieure) et en 0,0 ft (graduation supérieure).
- Appuyez sur la touche de rembobinage (9) et maintenez-la pressée pour rembobiner le mètre-ruban.
→ Le mètre-ruban se rembobine automatiquement dans l'appareil.
- Appuyez de manière prolongée sur la touche On/Off (13).
⇒ L'écran s'éteint.
→ Un signal sonore se fait entendre.
En cas de non-utilisation, l'appareil s'éteint au bout d'environ 2 minutes.
Maintenance et réparation
Remplacement des piles
Un changement de pile est requis lorsque le symbole État piles (17) apparaît à l'écran ou lorsqu'il devient impossible d'allumer l'appareil (voir le chapitre « Mise en place des piles).
Nettoyage
Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. N'utilisez pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.
Réparation
Ne modifiez pas l'appareil et ne montez pas de pièces de rechange. Veuillez vous adresser au fabricant pour faire réparer ou contrôler l'appareil.
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :
L'appareil ne s'allume pas :
- Vérifiez l'état des piles. Si nécessaire, remplacez les piles.
- Vérifiez le positionnement correct des piles. Observez la polarité.
- N'effectuez jamais vous-même un contrôle électrique : contactez le service après-vente du fabricant.
Les segments de l'affichage ne sont plus nettement visibles ou tremblotent :
- la tension des piles est insuffisante. Remplacez les piles sans délai.
- Vérifiez le positionnement correct des piles. Observez la polarité.
Les valeurs de mesure affichées par l'appareil ne sont pas crédibles.
- la tension des piles est insuffisante. Remplacez les piles sans délai.
- Vérifiez le positionnement correct des piles. Observez la polarité.
Les affichages de défaut suivants peuvent apparaître (20) :
| Symbole Cause Remède | ||
| 203 La température est trop élevée. | Laissez refroidir l'appareil. Observez la température de fonctionnement admissible indiquée au chapitre « Caractéristiques techniques ». | |
| 220 Les piles sont presque vides. | Remplacement des batteries requis, voir paragraphe « Remplacement des batteries ». | |
| 254 Erreur de calcul Répétez la mesure. Le cas échéant, observez l'ordre des mesures et le positionnement de l'appareil. | ||
| 255 La réception du signal réfléchi est trop faible. | Répétez les mesures à un endroit de la surface où les caractéristiques de réflexion sont meilleures ou utilisez une mire de visée. | |
| 256 La réception du signal réfléchi est trop forte. | ||
| 258 Dépassement de portée | Observez la portée indiquée dans le chapitre « Caractéristiques techniques ». | |
| 301 Défaillance matérielle | Allumez et éteignez plusieurs fois l'appareil. Si le message continue de s'afficher, contactez le service après-vente Trotec. | |
Élimination
Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.
Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet appareil ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.
La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.
Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.
Valable uniquement en France
NOTICE À DÉPOSER DANS LE BAC DE TRI
Trotec GmbH
Grebener Str. 7
D-52525 Heinsberg
)+49 2452 962-400
+49 2452 962-200
info@trotec.com
www.trotec.com
