MODE D'EMPLOI WC7000 Reelcraft

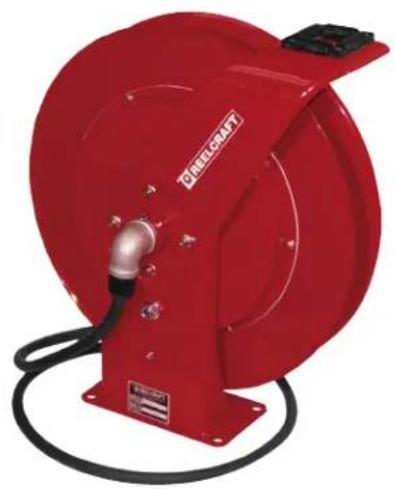

Série WC7000 dérouleurs de câble

Numéros de type:

WC7000 WCH7000

Données dimensionnelles

Quatre trous de montage de 0,5 pouce de diamètre

Important

Lire ce manuel soigneusement avant l'installation, l'utilisation ou des interventions sur l'équipement.

Sécurité

Des dommages corporels et/ou des dégâts matériels peuvent survenir si les précautions de sécurité ne sont pas observées.

• Veillez à ce que seul un électricien qualifié installe ou dépanne cet équipement.
• Vérifiez que la tension d'arrivée ne dépasse pas la tension maximale spécifiée du dérouleur. Assurez-vous que le dérouleur est correctement installé avant de le brancher et de le mettre sous tension. Assurez-vous que l'alimentation électrique est coupée avant d'intervenir sur le dérouleur.
• Vérifiez qu'il n'y a pas de fils effilochés ou cassés avant chaque utilisation. Tirez le cordon électrique du dérouleur en tirant dessus, et pas sur l'appareil branché.
• âble électrique et l'équipement sont bien reliés à la terre. Utilisez un ohmètre pour vérifier la continuité à la terre.
• Si le dérouleur cesse d'enrouler ou dérouler, coupez immédiatement son alimentation. Ne tirez pas en forçant ou ne donnez pas de secousses au câble électrique.
• Traitez et respectez le dérouleur de câble comme toute autre machine, en observant les pratiques de sécurité normales.

AVERTISSEMENT: Même une faible tension peut provoquer des dégâts irréparables ou la mort! Faites très attention quand vous utilisez cet équipement ou intervenez dessus.

AVERTISSEMENT: Ce dérouleur doit être utilisé uniquement pour contenir du câble électrique! Toute la longueur du câble doit être déroulée avant usage. Des dommages sérieux au dérouleur résultent d'une mise sous tension du câble encore entremêtré dans le dérouleur.

Form#1154-304 Rev:10/2018

Instructions d'installation

Veillez à ce que seul un electricien qualifié installe ou dépanne cet équipement. Observez les normes NEC, OSHA et locales applicables quand vous installez cet équipement.

Montage

Attention: Sauf si le dérouleur a été spécifiquement différencié dans la commande, la hauteur maximale d'installation est de 4,87 m (16'). Ne dépassez pas cette valeur.

1. Déballez et inspectez le dérouleur pour chercher des dommages éventuels. Tournez-le à la main pour vérifier qu'il tourne sans problème. Vérifiez que rien ne manque.

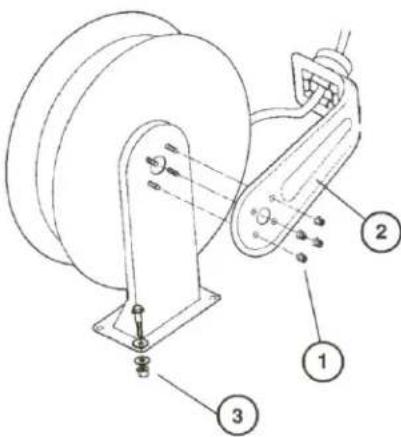

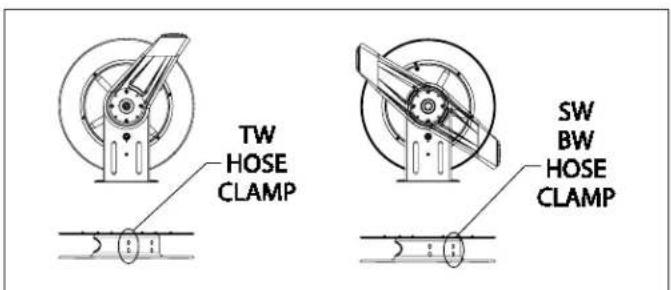

2. Configurez le dérouleur pour fourniture de câble en le déroulant du haut, de côté ez ce support de bras de guidage à l'emplacement désiré, et remettez en place les écrous.
3. (chevilles et vis fournies par le client) de fixation (3).

Installation du cable de SORTIE

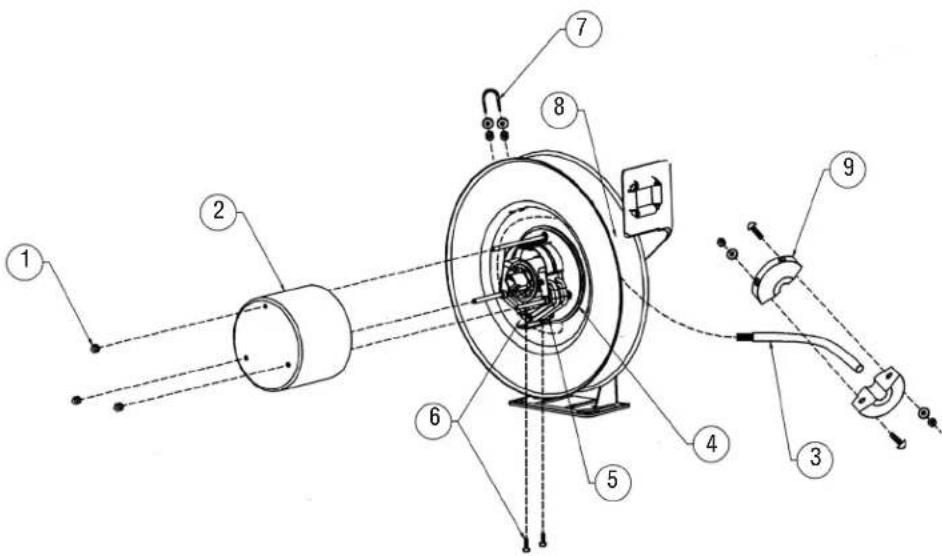

1. Otez les trois écrous extérieurs (1) sur la bague couvercle de collecteur, et enlevez ce couvercle (2).
2. Dégarnissez sur 2,85 cm (1-1/8") l'isolation du câble de sortie (3) et insérez ce câble autour du tambour du dérouleur (pas au travers de l'ouverture du bras de guidage).
3. Ajoutez un tube de protection autour de l'ouverture dans le tambour. Ensuite faites passer le câble d'arrivée au travers de l'ouverture dans le tambour, au travers de l'ouverture dans le moulage de la bague de collecteur (4), puis au travers du serre-câble (5).
4. Continuez d'enfiler le câble jusqu'à ce que son extrémité dénudée arrive entre les deux plaques de serrage (6), serrez les écrous/vis de ces plaques de serrage jusqu'à ce que le câble soit bien coincé entre elles.
5. Serrez le serre-cable (5). Remettez en place la bague couvercle de collecteur (2) et serrez-la avec ses trois écrous extérieurs (1).
6. Attachez le câble au tambour en le recouvrant avec les étriers filetés (7), puis serrez-les sur le tambour avec rondelles et écrous.
7. En utilisant un ohmmètre, vérifie qu'il n'y a pas de fuites vers la terre.
8. Enroulez le câble sur le tambour en le pressant dans l'espace entre tambour et bras de guidage (8).
9. Une fois le câble enroulé sur le tambour, ajoutez quelques tours de plus (2-3 devraient suffire) pour ajouter de la tension au câble.
10. Ajoutez le butoir (9) au câble à l'emplacement voulu.

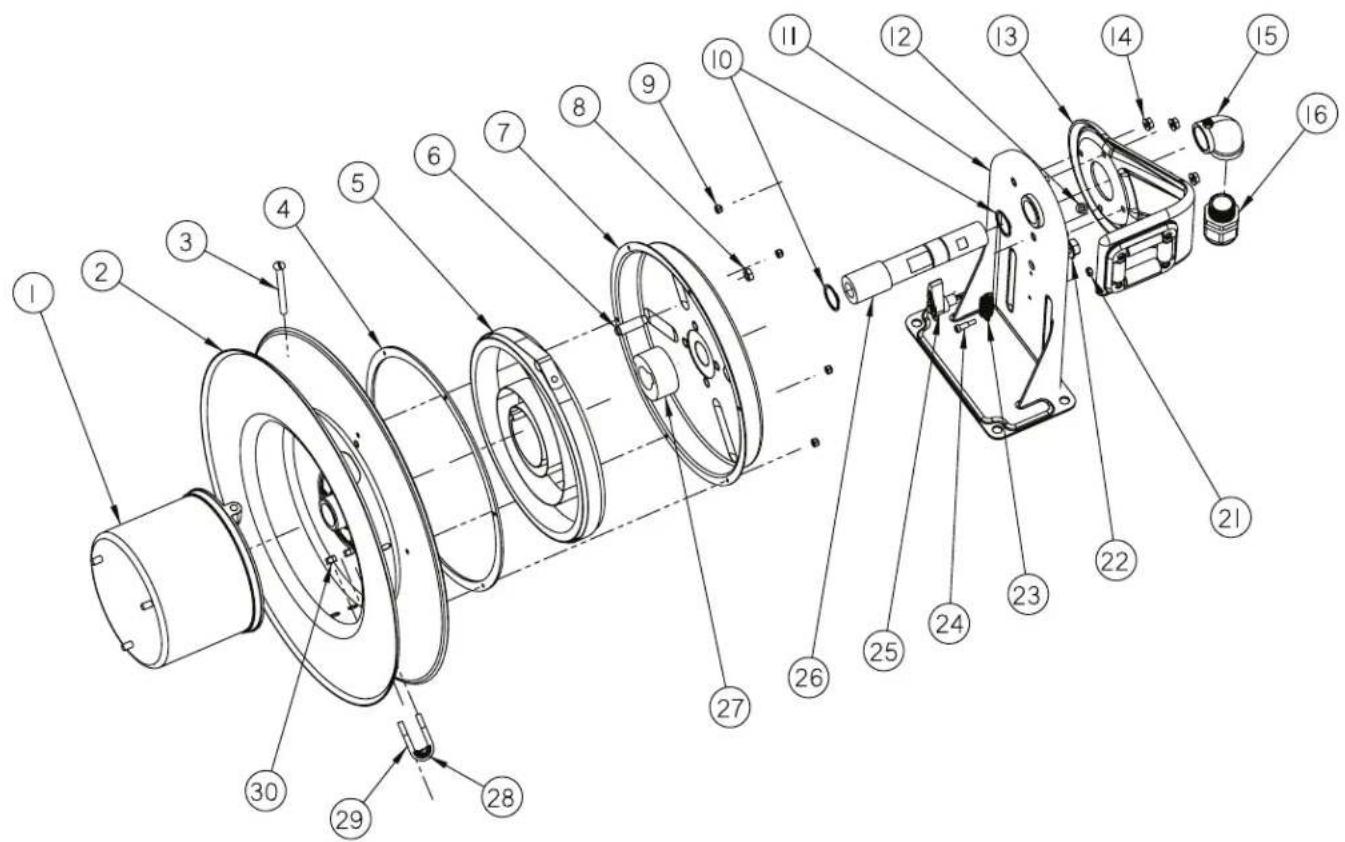

Item #	Description	#Req.	WC7000	WCH7000	Item #	Description	#Req.	WC7000	WCH7000
1	Ensemble de bague de collecteur 1 600983	6027	23 15 Coude	1 261816	263050
2	Ensemble de poulie gorge	1	S600951	S600951	16	Poignée de cable	1	261555	262916
3	Vis de machine 5/16-18 x 3"	1	S329-520	S329-520	21	Écrou de sécurité 10/32 x 3/8"	1	S82-15	S82-15
4	Joint de bote de ressort	1	S260069	S260069	22	Écrou 6 pans 1/2-20 5/8"	1	S280-8	S280-8
5	Ensemble de ressort d'entrangement	1	S260053	S260053	23	Ressort de verrouillage	1	S260067	S260067
6	Goujon de cas de ressort	1	S260031	S260031	24	10-32 vis à epaulement	1	S393-2	S393-2
7	Ensemble de bote de ressort etCLIENT	1	S260074	S260074	25	Ensemble de client de verrouillage	1	S600018	S600018
8	Contre-écrou 3/8-24	1	S76-106	S76-106	26	Axe principal	1	261174	261174
9	Contre-écrou 6 pans 10-32	6	S300011	S300011	27	Ensemble d'axe de ressort et clé	1	S600621	S600621
10	Circlip	2 3000	07 300007	28 Passe-cable		1 261824 -----
11	Ensemble de base	1	S600016	S600016	29	Étrier filtré	1	3-117440	3-117440
12	Vis de calage 1/2-13	1	S35-84	S35-84	30	Contre-écrou 1/4-20 x 3/8"	2	261650-1	261650-1
13	Ensemble de bras de guidage	1	S600017	S600017	---	Ensemble de cordon d'entrée	1	261603	262930
14	Contre-écrou 5/16-18	4 3001	07 300107
