Type de produit	Toilette
Marque	ProFlo
Modèle	PF9002SWH
Matériau de la cuvette	Porcelaine (céramique)
Matériau du réservoir	Porcelaine (céramique)
Type de chasse	Chasse à gravité avec réservoir séparé
Alimentation en eau	Connexion à la vanne d'arrêt d'eau via tube flexible
Pression d'eau minimale requise	35 PSI (environ 2,4 bar)
Ajustement du niveau d'eau	Vis de serrage sur le robinet de remplissage
Garantie	1 an à compter de la date d'installation (pièces seulement)
Entretien recommandé	Eau douce savonneuse, rinçage à l'eau claire, séchage avec un linge doux
Produits interdits pour le nettoyage	Nettoyants abrasifs en poudre ou liquide, détergents agressifs, eau de Javel ou chlore dans le réservoir
Précautions de sécurité	Ne pas trop serrer les écrous; ne pas utiliser de pâte lubrifiante sur les connexions d'eau
Pièces de rechange	Informations imprimées sur la paroi intérieure arrière du réservoir
Contenu de l'emballage	Vis de fixation (2), capuchons décoratifs (2), bases pour capuchons (2), supports en L (2), boulons en T (2), écrous (2), rondelles (2), tube d'alimentation flexible, anneau de cire
Type de fixation au sol	Bride de toilette standard avec boulons en T et supports en L
Type d'anneau d'étanchéité	Anneau de cire
Siège inclus	Non, vendu séparément
Service à la clientèle	Appeler le 800 221-3379 pour assistance technique et garantie

FOIRE AUX QUESTIONS - PF9002SWH ProFlo

Comment installer la toilette ProFlo PF9002SWH ?

Suivez les instructions fournies : retirez l'ancienne toilette, installez les supports en L et l'anneau de cire sur la bride, placez la cuvette sur les supports, fixez avec les vis de connexion, puis montez le réservoir sur la cuvette. Serrez les boulons uniformément pour éviter les fuites.

Comment ajuster le niveau d'eau dans le réservoir ?

Utilisez la vis de serrage sur le robinet de remplissage pour ajuster le niveau d'eau à la ligne de flottaison indiquée. Un niveau trop bas ou trop haut peut affecter la performance de la chasse.

Que faire si l'alimentation en eau ne fonctionne pas ?

Vérifiez que la vanne d'arrêt d'eau est ouverte. Si le robinet de remplissage est coincé, desserrez l'écrou du robinet d'alimentation et éloignez-le de l'arrière du réservoir. Nettoyez également les protecteurs de drain si nécessaire.

Comment nettoyer la toilette sans l'endommager ?

Utilisez de l'eau douce savonneuse, rincez abondamment à l'eau claire et séchez avec un linge doux. Évitez les nettoyants abrasifs, les poudres, les tampons à récurer et tout produit contenant de l'eau de Javel ou du chlore, surtout dans le réservoir.

Quelle est la garantie de la toilette ProFlo PF9002SWH ?

Ferguson Enterprises garantit le produit contre les défauts de matériau et de main-d'œuvre pour une période d'un an à compter de la date d'installation. La garantie ne couvre pas l'installation ni les dommages dus à une mauvaise utilisation ou à l'emploi de produits abrasifs.

Puis-je utiliser des pastilles de nettoyage dans le réservoir ?

Non, l'utilisation de nettoyeurs contenant un agent de blanchiment ou du chlore dans le réservoir est interdite. Cela endommage les composants internes, peut provoquer des inondations et annule la garantie.

Que faire en cas de fuite d'eau ?

Vérifiez que l'écrou du robinet de remplissage est bien serré et que le clapet repose correctement sur le siège de la soupape de chasse. Si nécessaire, remplacez le clapet. Assurez-vous également que la soupape de chasse est bien fixée.

Comment résoudre une chasse insuffisante ?

Ajustez la vis de réglage du niveau d'eau pour qu'il atteigne la ligne de niveau maximum. Vérifiez que la pression d'eau est supérieure à 35 PSI. Si la cuvette est obstruée, débouchez-la. Une chaîne de clapet trop longue peut aussi réduire la chasse.

Où trouver les pièces de rechange ?

Les informations sur les pièces de rechange sont imprimées sur la paroi intérieure arrière du réservoir. Notez ces références avant l'installation pour faciliter le service après-vente.

Pourquoi le robinet de remplissage ne se ferme-t-il pas ?

Cela peut être dû à un flotteur coincé : desserrez l'écrou du robinet d'alimentation et éloignez-le de l'arrière du réservoir. Si le problème persiste, nettoyez le robinet d'alimentation intérieur en coupant d'abord l'eau.

MODE D'EMPLOI PF9002SWH ProFlo

REMARQUE: Si vous installez le PF9002SWH, veuillez ne pas tenir compte des instructions d'installation incluses avec le réservoir et utilisez plutôt ces instructions d'installation.

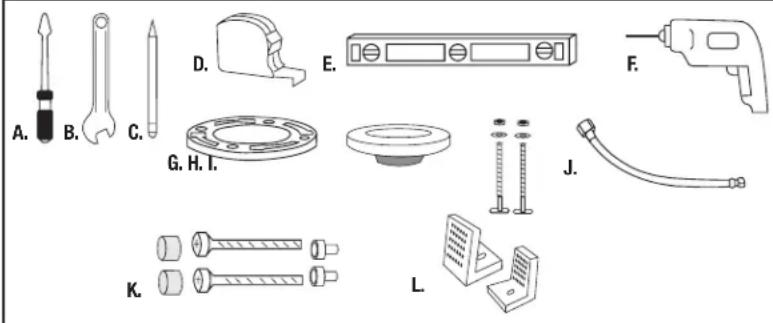

Outils requis

A. Tournevis

B. Clé ajustable

C. Marqueur

D. Ruban à mesurer

E. Niveau

F. Perceuse

G. Bride de fixation de la toilette

H. Anneau de cire

I. Boulons en T (2), Écrous (2), Rondelles (2)
J.Tubed'alimentation flexible

Articles inclus

K. Vis de fixation (2), Capuchons décoratifs (2), Bases pour capuchons(2)
L. Supports en "L" pour connexion avec la bride (2)

Remarque: Ces illustrations sont une représentation générale et ne correspondent pas nécessairement exactement aux contours du produit.

Pour enlever la vieille toilette

Fermer l'alimentation en eau de la toilette. Tirer la chasse d'eau et retirer toute l'eau de la cuvette et du réservoir à l'aide d'une éponge. Déconnecter l'alimentation en eau du réservoir. Retirer le réservoir de la cuvette à l'aide d'un tournevis et d'une clé ajustable ou d'une clé à douille. Desserrer les écrous de la bride de la cuvette sous les cache-têtes. Retirer la vieille cuvette en la soulevant avec précaution. Nettoyer la bride et bouche le drain avec un chiffon afin de prévenir l'échappement de gaz d'égout. Remplacer ou réparer, le cas échéant.

Pour installer les supports en "L" et l'anneau d'étanchéité de cire

1. Vérifier les dimensions de la plomberie brute, c'est-à-dire la distance entre le mur et le centre de la sortie.
2. Placer deux nouveaux boulons de connexion en T dans la rainure de la bride de toilette.

3. Installer les supports en "L" sur les boulons en T avec le côté plat vers l'extérieur de la bride, ajuster les supports à une distance extérieure de 210 mm (8 1/4 po), utiliser les rondelles et les écrous sur les boulons de connexion en T et bien serrer les supports en "L" directement sur la bride du plancher.

4. Placer l'anneau de cire dans la sortie entre les boulons de connexion en T.

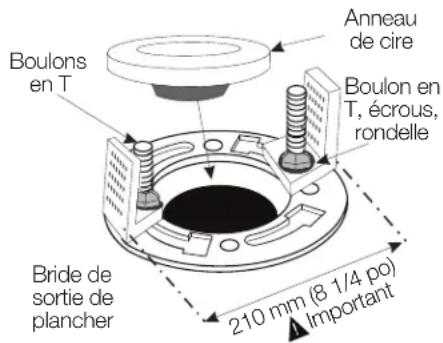

Boulons en T Anneau de cire Boulon en T, écrous, rondelle Bride de sortie de plancher 210 mm (8 1/4 po) Important

Pour installer la base de la toilette

1. Placer la cuvette de la toilette à l'envers sur une surface propre.
2. Placer un bourrelet de produit d'étanchéité ou de mastic sur le rebord de trois côtés de la base. Produit

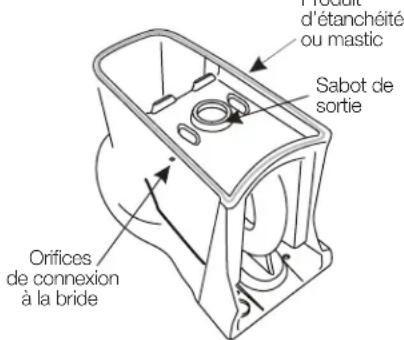

d'étanchéité ou mastic Sabot de sortie Orifices de connexion à la bride

1. Soulever la cuvette au-dessus de la bride et l'abaisser en place en alignant les supports en "L" avec les orifices de la jupe de la cuvette.
2. Appuyer fermement sur la cuvette pour ancrer le sabot de sortie sur l'anneau d'étanchéité en cire.

1. Bien mettre la cuvette en place en la faisant basculer sur ses bords délicatement. Les supports en "L" devraient pénétrer dans les rainures de chaque côté du sabot de sortie.
2. Une fois la cuvette bien en place, insérer les vis de fixation dans la base, glisser les vis de connexion et la base dans les trous de connexion de la bride et serrer des deux côtés de la cuvette également jusqu'à ce qu'elle soit bien ajustée.
3. Fixer les capuchons décoratifs sur la tête des vis de connexion.

Capuchon décoratif Vis de connexion Base

Pour installer le réservoir sur la cuvette

1. Retirer soigneusement le réservoir de l'emballage et le déposer sur une surface propre et stable sur le dos du réservoir.
2. Vérifier que les raccords et les poignées sont bien serrés, puis installer le joint de raccordement de caoutchouc sur la tige de la soupape de chasse.
3. Connecter le tube d'alimentation flexible au robinet de remplissage et serrer la connexion à la main.
4. Insérer d'abord les rondelles de laiton sur les boulons de connexion du réservoir, puis insérer les rondelles en caoutchouc sur les boulons de connexion du réservoir et les faire glisser jusque sous la tête des boulons.
5. Insérer alors l'assemblage de boulons dans les orifices de connexion du réservoir à la cuvette.
6. Soulever délicatement le réservoir en position verticale et le placer sur la cuvette en s'assurant que le tube d'alimentation flexible, le joint d'étanchéité de la soupape de chasse et les vis de connexion soient correctement alignés avec les orifices correspondants de la cuvette. Mettre en place avec précaution en empêchant le réservoir de basculer et en exerçant une pression vers le bas.

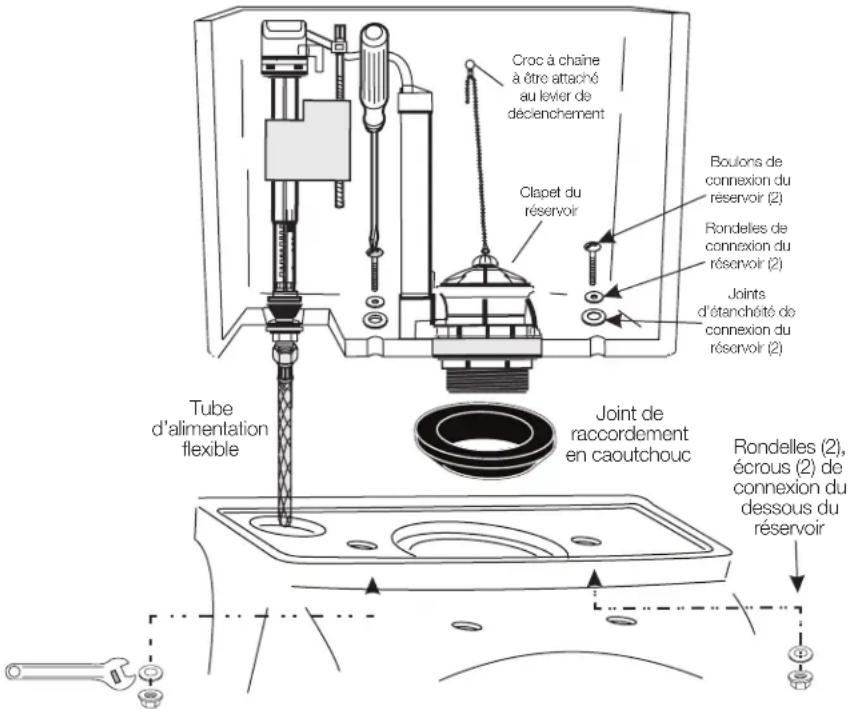

Croc à chaîne à être attaché au levier de décienchement Clapet du réservoir Boulons de connexion du réservoir (2) Rondelles de connexion du réservoir (2) Joints d'étanchéité de connexion du réservoir (2) Tube d'alimentation flexible Joint de raccordement en caoutchouc Rondelles (2), écrous (2) de connexion du dessous du réservoir

1. Glisser d'abord la rondelle de laiton, puis les écrous de connexion sur l'extrémité des boulons de connexion situés à l'arrière de la cuvette. Serrer les boulons également avec une pression égale jusqu'à l'obtention d'un joint étanche.

NE PAS utiliser de produit d'étanchéité ou de silicone pour ce raccordement.

Pour connecter l'alimentation en eau

1. Amener le tube d'alimentation de l'arrière de la cuvette et le connecter au robinet d'arrêt d'eau.
2. Ouvrir le robinet lentement et vérifier qu'il n'y a pas de fuites dans les connexions et la toilette.

MISE EN GARDE: Un serrage excessif de l'écrou autobloquant ou de l'écrou de raccordement peut occasionner un bris et causer une inondation.

MISE EN GARDE: Ne pas utiliser de rondelle conique avec une conduite d'alimentation de plastique.

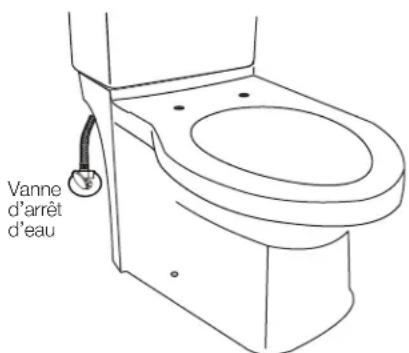

Vanne d'arrêt d'eau

AVERTISSEMENT: : Ne pas utiliser de mastic, de pâte lubrifiante ou tout autre produit d'étanchéité sur les connexions d'alimentation en eau de ce réservoir.

1. Utiliser la vis de serrage sur le robinet de remplissage pour ajuster le niveau d'eau à la ligne de flottaison.

LA GARANTIE est annulée si un produit d'étanchéité quelconque a été utilisé sur la connexion d'alimentation en eau.

Soin et entretien

Lors du nettoyage de la toilette, utiliser de l'eau douce savonneuse, rincer à fond à l'eau claire et sécher avec un linge doux.

Éviter les détergents, les désinfectants ou les produits de nettoyage en aérosol.

NE JAMAIS utiliser de poudres de récurage abrasives ou de tampons à récurer sur votre siège de toilette. Certains produits chimiques pour la salle de bains ou cosmétiques peuvent endommager le fini du siège.

MISE EN GARDE: : Le produit est fragile. Pour éviter les bris et les blessures possibles, manipuler avec précaution!

NE PAS utiliser de nettoyants abrasifs en poudre ou en liquide qui pourraient endommager la surface du produit. Un serrage excessif de l'écrou autobloquant ou de l'écrou de raccordement peut occasionner un bris et causer une inondation.

NE PAS utiliser de rondelle conique avec une conduite d'alimentation de plastique.

NE PAS utiliser de pâte lubrifiante ou autres produits à base de silicone pour serrer l'écrou de serrage d'alimentation.

REMARQUE: Tout service de dépannage devrait être effectué par un technicien en plomberie qualifié.

Pour installer le couvercle de réservoir et le siège

1. Déposer délicatement le couvercle sur le réservoir de la toilette.
2. Installer le siège de toilette selon les spécifi-cations du fournisseur ou du fabricant du siège.

Information concernant le remplacement des pièces du réservoir

Des informations concernant les pièces de remplacement sont imprimées sur la paroi intérieure arrière du réservoir. Veuillez noter

WARNING

NE PAS UTILISER DE NETTOY-EURS DE CUVETTE CONTENANT UN AGENT DE BLANCHIMENT OU DU CHLOREDANS LE RÉSERVOIR!

1. Cela endommage les composants du réservoir et peut causer une inondation et des dégâts matériels.
2. Cela annule la garantie limitée des accessoires PROFLO.

et conserver cette information pour l'entretien et le service de votre nouvelle toilette.

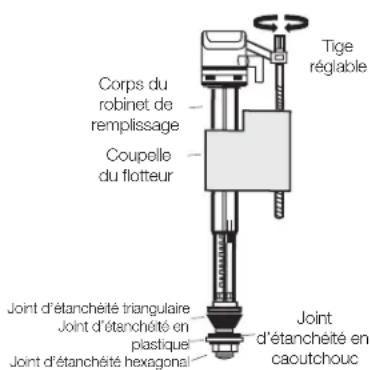

Tige réglable Corps du robinet de remplissage Coupelle du flotteur Joint d'étancheté triangulaire Joint d'étancheté en plastique Joint d'étancheté hexagonal Joint d'étancheté en caoutchouc

Problème Raison Solution
Le robinet de remplissage n'effectue pas le remplissage.	Le robinet de remplissage n'effectue pas le remplissage?	Ouvrir l'alimentation en eau à la valve d'arrêt angulaire.
	Le robinet à flotteur est coincé?	Desserrer l'écrou du robinet d'alimentation et éloigner le robinet d'alimentation de l'arrière du réservoir.
	Les protecteurs de drain sont coincés?	Nettoyer les protecteurs de drain.
Le robinet de remplissage ne se ferme pas.	L'alimentation en eau fonctionne sans arrêt?	Couper l'alimentation en eau et nettoyer le robinet d'alimentation intérieur.
	Le flotteur est coincé?	Desserrer l'écrou du robinet d'alimentation et éloigner le robinet d'alimentation de l'arrière du réservoir.
	Le clapel reste ouvert?	Vérifier la longueur de la chaîne et le siège de la soupape de chasse.
Fuite. L'écrou du robinet de remplissage est desserré?	Le clapet ne repose pas correctement?	Vérifier que la soupape de chasse est bien serrée en place.
		Vérifier que l'écrou hexagonal du robinet de remplissage est bien serré.
	Le clapet ne repose pas correctement?	Vérifier le siège de la soupape de chasse, remplacer le clapet au besoin.
Chasse insuffisante.	Le niveau d'eau n'est pas réglé à la bonne hauteur?	Ajuster la vis de réglage du niveau d'eau afin d'assurer que l'eau est à la ligne de niveau maximum.
	Basse pression d'eau?	S'assurer que la pression d'eau minimale est au-dessus de 35 PSI.
	Obstruction dans la cuvette?	Déboucher la cuvette et nettoyer le conduit de drainage au besoin.
	Chasse courte?	Ajuster la longueur de la chaîne du clapet.

Garantie

Qu'EST-CE QuI EST COuVERT?

Ferguson Enterprises, Inc. "Ferguson" ou "la société" garantit que ses produits sont exempts de tout défaut de matériel ou de main-d'œuvre dans des conditions normales d'utilisation et d'entretien POUR UNE PÉRIODE D'UN AN (1) À PARTIR DE LA DATE D'INSTALLATION.

Qu'EST-CE QuI N'EST PAS COuVERT?

La garantie indiquée au paragraphe 1 ne couvre pas l'installation ou tous les autres frais de main-d'œuvre et ne s'applique pas aux produits qui ont été endommagés suite à tout accident, abus, installation ou entretien incorrects, ou modification du produit de plomberie original. La garantie des dits produits est limitée à la garantie accordée à Ferguson par le fabricant du produit. Finalement, FERGUSON NE SERA PAS RESPONSABLE DE TOUTE DÉFAILLANCE OU TOUT DOMMAGE À CE PRODUIT OU DE TOUT COMPOSANT RÉSULTANT DE L'UTILISATION DE NETTOYEURS ABRASIFS.

COMMENT OBTENIR DES SERVICES SOuS GARANTIE

L'acheteur devrait contacter son fournisseur Ferguson local, l'entrepreneur en installation ou le constructeur de qui le produit a été acheté ou faire une demande écrite adressée à Ferguson Enterprises, Inc., 12500 Jefferson Avenue, Newport News, VA 23602, à l'attention du service au consommateur. Tous frais d'expédition, associés avec le

service de garantie, doivent être prépayés par le consommateur. Dans tous les cas, une preuve d'achat est requise. Appeler le service à la clientèle PROFLO au 800 221-3379 pour le service à la clientèle, des problèmes de défectuosité et pour des renseignements techniques. LIMITATIONS DE LA GARANTIE IMPLICITE ET DÉNI DE RESPONSABILITÉ DE DOMMAGES INDIRECTS OU ACCESSOIRES FERGUSON DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE INDIRECT OU ACCESSOIRE ET DÉCLINE TOUTE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS CELLES DE QUALITÉ MARCHANDE ET D'ADÉQUATION À UN USAGE PARTICULIER, COMME STIPULÉ PRÉCÉDEMMENT. LES GARANTIES IMPLICITES DES PRODUITS ET DES COMPOSANTS DE PRODUITS STIPULÉES AU PARAGRAPHE 1 CI-DESSUS SONT LIMITÉES AUX DURÉES DES GARANTIES RESPECTIVES. Certains États n'admettent pas l'exclusion ou la limitation des dommages accessoires ou consécutifs ou des limitations concernant la durée de la garantie tacite, donc les limitations énumérées ci-dessus pourraient ne pas s'appliquer à vous. Cette garantie vous confère des droits spécifiques reconnus par la loi et vous pourriez aussi avoir d'autres droits, qui varient d'un État à l'autre.
