PF9002SWH - Baño ProFlo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Inodoro
Marca	ProFlo
Modelo	PF9002SWH
Material de la taza	Porcelana (cerámica)
Material del tanque	Porcelana (cerámica)
Tipo de descarga	Descarga por gravedad con tanque separado
Suministro de agua	Conexión a la válvula de cierre de agua mediante tubo flexible
Presión de agua mínima requerida	35 PSI (aproximadamente 2,4 bar)
Ajuste del nivel de agua	Tornillo de ajuste en la válvula de llenado
Garantía	1 año a partir de la fecha de instalación (solo piezas)
Mantenimiento recomendado	Agua jabonosa suave, enjuague con agua clara, secado con un paño suave
Productos prohibidos para la limpieza	Limpiadores abrasivos en polvo o líquido, detergentes agresivos, lejía o cloro en el tanque
Precauciones de seguridad	No apretar demasiado las tuercas; no usar pasta lubricante en las conexiones de agua
Piezas de repuesto	Información impresa en la pared interior trasera del tanque
Contenido del embalaje	Tornillos de fijación (2), tapas decorativas (2), bases para tapas (2), soportes en L (2), pernos en T (2), tuercas (2), arandelas (2), tubo de alimentación flexible, anillo de cera
Tipo de fijación al piso	Brida de inodoro estándar con pernos en T y soportes en L
Tipo de anillo de sellado	Anillo de cera
Asiento incluido	No, vendido por separado
Servicio al cliente	Llamar al 800 221-3379 para asistencia técnica y garantía

Preguntas frecuentes - PF9002SWH ProFlo

¿Cómo instalar el inodoro ProFlo PF9002SWH?

Siga las instrucciones provistas: retire el inodoro viejo, instale los soportes en L y el anillo de cera sobre la brida, coloque la taza sobre los soportes, fije con los tornillos de conexión, luego monte el tanque sobre la taza. Apriete los pernos uniformemente para evitar fugas.

¿Cómo ajustar el nivel de agua en el tanque?

Use el tornillo de ajuste en la válvula de llenado para ajustar el nivel de agua a la línea de flotación indicada. Un nivel demasiado bajo o demasiado alto puede afectar el rendimiento de la descarga.

¿Qué hacer si el suministro de agua no funciona?

Verifique que la válvula de cierre de agua esté abierta. Si la válvula de llenado está atascada, afloje la tuerca de la válvula de suministro y aléjela de la parte trasera del tanque. Limpie también los protectores de drenaje si es necesario.

¿Cómo limpiar el inodoro sin dañarlo?

Use agua jabonosa suave, enjuague abundantemente con agua clara y seque con un paño suave. Evite limpiadores abrasivos, polvos, estropajos y cualquier producto que contenga lejía o cloro, especialmente en el tanque.

¿Cuál es la garantía del inodoro ProFlo PF9002SWH?

Ferguson Enterprises garantiza el producto contra defectos de material y mano de obra por un período de un año a partir de la fecha de instalación. La garantía no cubre la instalación ni los daños debidos a mal uso o al empleo de productos abrasivos.

¿Puedo usar pastillas de limpieza en el tanque?

No, el uso de limpiadores que contengan un agente blanqueador o cloro en el tanque está prohibido. Esto daña los componentes internos, puede provocar inundaciones y anula la garantía.

¿Qué hacer en caso de fuga de agua?

Verifique que la tuerca de la válvula de llenado esté bien apretada y que la válvula de descarga repose correctamente sobre el asiento de la válvula de descarga. Si es necesario, reemplace la válvula. Asegúrese también de que la válvula de descarga esté bien fijada.

¿Cómo resolver una descarga insuficiente?

Ajuste el tornillo de ajuste del nivel de agua para que alcance la línea de nivel máximo. Verifique que la presión de agua sea superior a 35 PSI. Si la taza está obstruida, destápela. Una cadena de la válvula demasiado larga también puede reducir la descarga.

¿Dónde encontrar las piezas de repuesto?

La información sobre las piezas de repuesto está impresa en la pared interior trasera del tanque. Anote estas referencias antes de la instalación para facilitar el servicio postventa.

¿Por qué no se cierra la válvula de llenado?

Esto puede deberse a un flotador atascado: afloje la tuerca de la válvula de suministro y aléjela de la parte trasera del tanque. Si el problema persiste, limpie la válvula de suministro interior cortando primero el agua.

MANUAL DE USUARIO PF9002SWH ProFlo

NOTA: Si está instalando el PF9002SWH, ignore las instrucciones de instalación incluidas con el tanque y utilice estas instrucciones de instalación

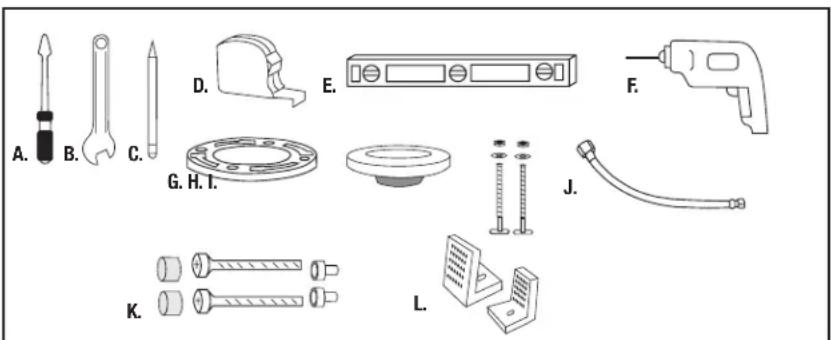

Herramientas necesarias

A. Destornillador

B. Llave ajustable

C. Marcador

D. Cinta métrica

E. Nivel

F. Taladro

G. Brida de inodoro

H. Anillo de cera

I. Pernos en T (2), tuercas (2), Arandelas (2)
J. Tubería de suministro flexible

K. Tornillos de fijación (2), Tapas decorativas (2), Tapón (2)

L. Soportes de conexión de brida en "L" (2)

Nota: : Las ilustraciones son una representación general y es posible que no reflejen necesariamente la forma exacta del producto.

Retire el inodoro viejo

Cierre la línea de suministro de agua que va al inodoro. Descargue el inodoro y, con una esponja, quite toda el agua de la taza y del tanque. Desconecte el suministro de agua desde el tanque. Retire el tanque de la taza, utilice un destornillador y una llave ajustable o llave tubular. Afloje las tuercas de la brida de la taza bajo los tapones. Retire la taza vieja aflojándola cuidadosamente del suelo. Limpie la brida y el tapón de drenaje con un paño para evitar escapes de gas de la alcantarilla. Reemplace o repare si es necesario.

Instale los soportes de conexión en "L" y el sello de anillo de cera

1. Verifique la distancia entre la pared y el centro del desagüe.
2. Coloque dos pernos de conexión en T en la ranura ubicada en la brida del inodoro.
3. Instale los soportes de conexión en "L" sobre los pernos en T con el lado plano hacia la parte externa de la brida, ajuste la separación de la parte externa del soporte para que sea de 8-1/4 pul. (210 mm). Luego fije las tuercas y arandelas a los pernos de conexión en T y ajuste los soportes en "L" directo a la brida del suelo.
4. Ubique el anillo de cera dentro del inodoro entre los pernos de conexión en T.

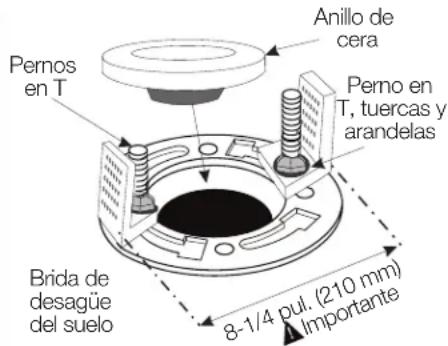

Pernos en T Anillo de cera Perno en T, tuercas y arandelas Brida de desagüe del suelo 8-1/4 pul. (210 mm) Importante

Instale la base del retrete

1. Coloque la taza del inodoro mirando hacia abajo sobre una superficie limpia.
2. Coloque una gota de sellador o masilla de plomería alrededor de la base externa en los 3 lados. Sellador o masilla

de plomería Codo de desagüe Brida Conexión Orificios

1. Ahora levante la taza sobre la brida y bájela para asentarla, dejando que los soportes

en "L" queden alineados con los orificios sobre la loza inferior de la taza del inodoro.

1. Empuje firmemente el inodoro hacia abajo colocando el codo sanitario dentro del sello del anillo de cera.

1. Coloque la taza moviéndola suavemente hacia atrás y hacia adelante sobre el borde de la taza. Los soportes en "L" se deben extender a través de las ranuras en ambos lados del codo del desagüe.
2. Con la taza fijada definitivamente, inserte los tornillos de fijación en la base del asiento, deslice el tornillo de conexión y colóquelo dentro de los orificios de conexión de la brida. Ajuste a ambos lados de la taza hasta que queden bien firmes.
3. Haga encajar la tapa decorativa sobre la cabeza del tornillo de conexión.

Tapa decorativa Conexión Tornillo Base

Instale el tanque del inodoro a la taza

1. Retire cuidadosamente el tanque del embalaje y apóyelo sobre una superficie limpia y estable sobre su parte trasera.
2. Revise los accesorios y las asas del tanque para corroborar que estén ajustados; luego instale la junta de acople de goma en el vástago de la válvula de descarga.
3. Conecte la tubería de suministro flexible a la válvula de llenado y ajuste manualmente la conexión.
4. Inserte la arandela de bronce primero sobre los pernos de conexión del tanque; luego inserte la junta de goma sobe los pernos de conexión del tanque y deslícelos hacia la cabeza base del perno.
5. Ahora inserte los juegos de pernos de conexión en el tanque hacia los orificios de conexión.
6. Levante suavemente el tanque para colocarlo en posición vertical y ubíquelo sobre la taza asegurándose de alinear la tubería de suministro flexible, la junta de la válvula de descarga y los pernos de conexión con las ubicaciones correctas sobre la taza. Ahora ubique cuidadosamente en el lugar sosteniendo el tanque para que no se incline y haciendo fuerza hacia abajo.

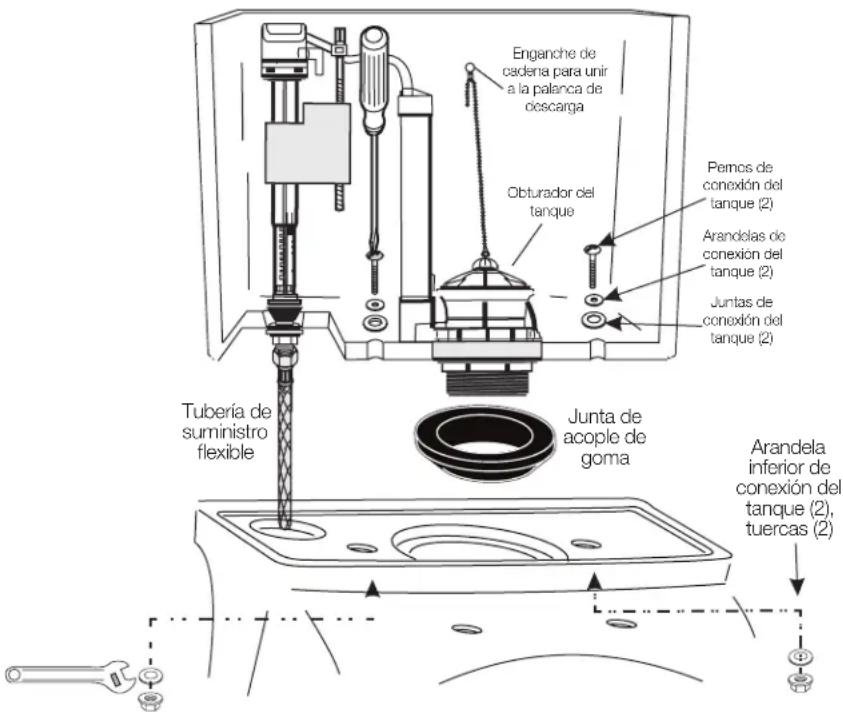

Enganche de cadena para unir a la palanca de descarga Obturador del tanque Pemos de conexión del tanque (2) Arandelas de conexión del tanque (2) Juntas de conexión del tanque (2) Tubería de suministro flexible Junta de acople de goma Arandela inferior de conexión del tanque (2), tuercas (2)

1. Deslice primero la arandela de bronce, luego las tuercas de conexión sobre el extremo de los pernos de conexión ubicados en la parte trasera de la taza. Ajuste los pernos de forma pareja y con igual presión hasta que se produzca un sello ajustado y hermético.
   NOTA: ¡NO AJUSTE DEMASIADO! ¡NO GIRE LA CABEZA DEL PERNO! ¡DE BRONCE CON EL DESTORNILLADOR!
   NO utilice selladores o silicona en el ajuste.

Conecte el suministro de agua

1. Guíe la tubería de suministro desde la parte trasera de la taza y conéctela a la válvula de cierre de agua.
2. Abra lentamente la válvula y revise que no haya pérdidas en las conexiones y en el inodoro.

PRECAUCIÓN: : Ajustar demasiado la tuerca de cierre o la tuerca de acople podría producir roturas y posibles desbordes.

PRECAUCIÓN: No utilice arandelas cónicas con una tubería de suministro plástica.

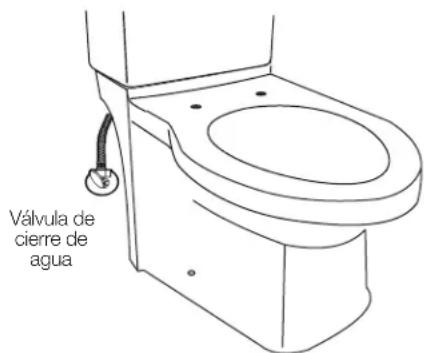

Válvula de cierre de agua

ADVERTENCIA: No utilice masilla de plomería, pegamento para tuberías o cualquier otro sellador en las conexiones de suministro de agua a este tanque.

1. Utilice el tornillo de ajuste manual en la válvula de llenado para ajustar el nivel del agua a la marca de nivel del agua.

LA GARANTÍA es nula si se utiliza cualquier tipo de sellador en la conexión de suministro de agua.

Cuidado y mantenimiento

Cuando limpie el inodoro, lávelo con solución jabonosa suave, enjuáguelo completamente con agua limpia y séquelo con un paño suave.

Evite utilizar detergentes, desinfectantes u otros productos de limpieza en aerosol.

NUNCA use polvos abrasivos o esponjas abrasivas en el asiento del inodoro. Algunos químicos y productos cosméticos para baño pueden dañar el acabado del asiento.

PRECAUCIÓN: El producto es frágil. Para evitar roturas y posibles lesiones debe manipularlo con cuidado.

NO utilice polvos o limpiadores líquidos abrasivos que puedan dañar la superficie del producto. Ajustar demasiado la tuerca de cierre o la tuerca de acople podría producir roturas y desbordes.

NO utilice arandelas cónicas con una tubería de suministro plástica

NO utilice pegamento para tuberías u otros materiales a base de silicona para ajustar la tuerca de acople de suministro.

NOTA: Un técnico en plomería calificado debe encargarse de todas las reparaciones.

Instale la tapa del tanque y el asiento

1. Ubique suavemente la tapa sobre el tanque del inodoro.
2. Instale el asiento del inodoro según las especificaciones del proveedor o fabricante del asiento.

Información sobre pieza de repuesto del tanque

La parte trasera del tanque está estampada con información sobre piezas de repuesto. Registre y guarde esta información para el

WARNING

NO UTILICE LIMPIADORES QUE CONTENGAN BLANQUEADOR O CLORO EN LA TAZA DEL INODORO

1. Esto podría dañar los componentes del tanque, causar desbordes y daños materiales.
2. Garantía Limitada para accesorios PROFLO nula.

mantenimiento y servicio confiable futuro de su nuevo inodoro.

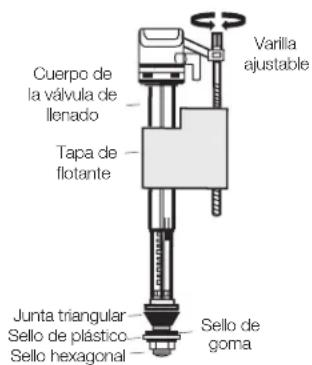

Cuerpo de la válvula de llonado Tapa de flotante Junta triangular Sello de plástico Sello hexagonal Sello de goma Varilla ajustable

Problema Motivo Solución

La válvula de llenado no llena.	¿La válvula de llenado no llena? ¿La válvula flotante está atascada? ¿Los protectores de drenaje están atascados?	Abra el suministro de agua en la válvula de retención. Afloje los pernos de la válvula de llenado y gire la válvula de llenado hacia afuera de la parte trasera del tanque. Limpie los protectores del drenaje.
La válvula de llenado no se cierra.	¿El suministro de agua sigue corriendo? ¿El flotante está atascado? ¿El obturador del tanque se atascó y quedó abierto?	Cierre el paso de agua y limpie el interior de la válvula de llenado. Afloje los pernos de la válvula de llenado y gire la válvula de llenado hacia afuera de la parte trasera del tanque. Verifique la longitud de la cadena y el asiento de la válvula de descarga.
Pérdida. ¿La tuerca de la válvula de llenado está floja? ¿El obturador no está ubicado correctamente? ¿El obturador no está ubicado correctamente?		Verifique que la válvula de descarga esté ajustada. Inspeccione el perno hexagonal de la válvula de llenado para asegurarse de que esté ajustado. Limpie el asiento de la válvula de llenado, reemplace el obturador si es necesario.
Descarga insuficiente.	¿El nivel del agua no está ubicado a la altura correcta? ¿La presión del agua es baja? ¿Hay alguna obstrucción en la taza? ¿La descarga es breve?	Ajuste el tornillo de ajuste de nivel de agua para asegurarse de que el agua esté al nivel máximo. Asegúrese de que la presión de agua mínima esté por encima de 35 psi. Destape la taza y limpie la línea de drenaje si es necesario. Ajuste la longitud de la cadena al obturador.

Garantía

¿Qué CuBRE?

Ferguson Enterprises, Inc. "Ferguson" o la "Compañía" garantiza que este producto está libre de defectos en los materiales y la mano de obra bajo uso y servicio normal POR UN PERÍODO DE UN (1) AÑO A PARTIR DE LA FECHA DE INSTALACIÓN.

¿Qué NO CuBRE?

La garantía establecida en el párrafo 1 no cubre la instalación ni otros cargos de mano de obra, y no se aplica a productos que se hayan dañado por accidente, mal uso, instalación o mantenimiento incorrectos, o modificación del producto de plomería original. La garantía de esos productos está limitada a la garantía extendida a Ferguson por parte del fabricante del producto. Por último, FERGUSON NO SE RESPONSABILIZA DE NINGUNA FALLA O DAÑO A ESTE PRODUCTO O CUALQUIER COMPONENTE CAUSADO POR EL USO DE LIMPIADORES ABRASIVOS.

CÓMO OBTENER LA GARANTÍA DE SERVICIO

El comprador debe comunicarse con la sede local de Ferguson, el contratista de instalación o el constructor a quien se compró el producto o mediante solicitud escrita dirigida a Ferguson Enterprises, Inc., 12500 Jefferson Avenue, Newport News, VA 23602, Attention Consumer Affairs (Atención al Consumidor). Cualquier gasto de envío,

asociado con el servicio de garantía, deberá asumirlo el consumidor. En todos los casos, se solicitará el comprobante de compra. Llame al Servicio al Cliente de PROFLO al 800-221-3379 para recibir atención al cliente, solucionar problemas de defectos y por consultas técnicas. LIMITACIONES DE GARANTÍA IMPLÍCITA Y DESCARGO DE RESPONSABILIDAD O DAÑOS OCASIONALES. FERGUSON RENUNCIA A CUALQUIER RESPONSABILIDAD POR DAÑOS INDIRECTOS U OCASIONALES Y RENUNCIA A TODAS LAS GARANTÍAS EXPLÍCITAS O IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO PARTICULAR, COMO SE ESTABLECE ANTERIORMENTE. LAS GARANTÍAS DE LOS PRODUCTOS Y LOS COMPONENTES DEL PRODUCTO ESTABLECIDAS EN EL PÁRRAFO 1 ANTERIOR ESTÁN LIMITADAS A LA DURACIÓN DE LA RESPECTIVA GARANTÍA. Algunos estados no permiten la exclusión o el límite de los daños ocasionales o indirectos, o limitaciones sobre la duración que tiene una garantía implícita, así que es posible que las limitaciones anteriores no le correspondan a usted. Esta garantía le otorga derechos legales específicos y, a su vez, usted puede gozar de otros derechos que varían según el estado.
