Uports 6 - Interface audio icon - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails non disponibles
Utilisation	Détails non disponibles
Maintenance et réparation	Détails non disponibles
Sécurité	Détails non disponibles
Informations générales	Détails non disponibles

FOIRE AUX QUESTIONS - Uports 6 icon

Comment connecter l'icon Uports 6 à mon ordinateur ?

Pour connecter l'icon Uports 6 à votre ordinateur, utilisez le câble USB fourni et branchez-le à un port USB disponible. L'appareil devrait être reconnu automatiquement.

L'icon Uports 6 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que le port USB fonctionne. Essayez de le connecter à un autre port ou un autre ordinateur. Si le problème persiste, vérifiez le câble pour toute anomalie.

Comment installer les pilotes nécessaires pour l'icon Uports 6 ?

Les pilotes peuvent généralement être téléchargés depuis le site officiel du fabricant. Assurez-vous de choisir la version compatible avec votre système d'exploitation.

Pourquoi mon icon Uports 6 ne fonctionne-t-il pas avec certaines applications ?

Vérifiez que l'application que vous utilisez est compatible avec l'icon Uports 6. Consultez la documentation de l'application ou du produit pour plus d'informations sur la compatibilité.

Comment résoudre les problèmes de connexion intermittente avec l'icon Uports 6 ?

Assurez-vous que le câble USB est en bon état et correctement branché. Évitez d'utiliser des hubs USB non alimentés. Si le problème persiste, essayez de redémarrer l'ordinateur et de reconnecter l'appareil.

L'icon Uports 6 est-il compatible avec les systèmes d'exploitation Mac ?

Oui, l'icon Uports 6 est généralement compatible avec les systèmes d'exploitation Mac. Vérifiez toutefois les spécifications sur le site officiel pour toute exigence particulière.

Comment mettre à jour le firmware de l'icon Uports 6 ?

Pour mettre à jour le firmware, visitez le site du fabricant et recherchez la section des mises à jour. Suivez les instructions fournies pour télécharger et installer la dernière version du firmware.

Où puis-je trouver le manuel d'utilisation de l'icon Uports 6 ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel du fabricant dans la section 'Support' ou 'Téléchargements'.

Que faire si l'icon Uports 6 est détecté mais ne fonctionne pas correctement ?

Essayez de redémarrer l'ordinateur et de débrancher puis rebrancher l'appareil. Si le problème persiste, vérifiez les paramètres de l'application utilisée ou réinstallez les pilotes.

MODE D'EMPLOI Uports 6 icon

4 entrées et 2 sorties + alimentation Phantom 48V Manuel de l'utilisateurATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Conez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit. Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.

2. Conserver ces instructions pour toute lecture ultérieure.

3. Lisez avec attention toutes les consignes de sécurité.

4. Suivez les instructions du fabricant.

5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.

6. Nettoyez l'appareil uniquement avec un tissu humide.

7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon

les instructions du fabricant.

8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de

générer de la chaleur (amplicateurs de puissance par exemple).

9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec

polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.

10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion,, etc.).

Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.

11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.

12. Consultez un service de réparation qualié pour tout dysfonctionnement (dommage sur le cordon

• secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).Introductions p. 4
• Contenu du coffret p. 4
• Caractéristiques p. 5
• Panneau avant p. 6
• Panneau arrière p. 7
• Installation du pilote pour Mac p. 8
• Panneau de commande du logiciel p. 10
• Installation du pilote pour Windows p. 11
• Panneau de commande du logiciel p. 14

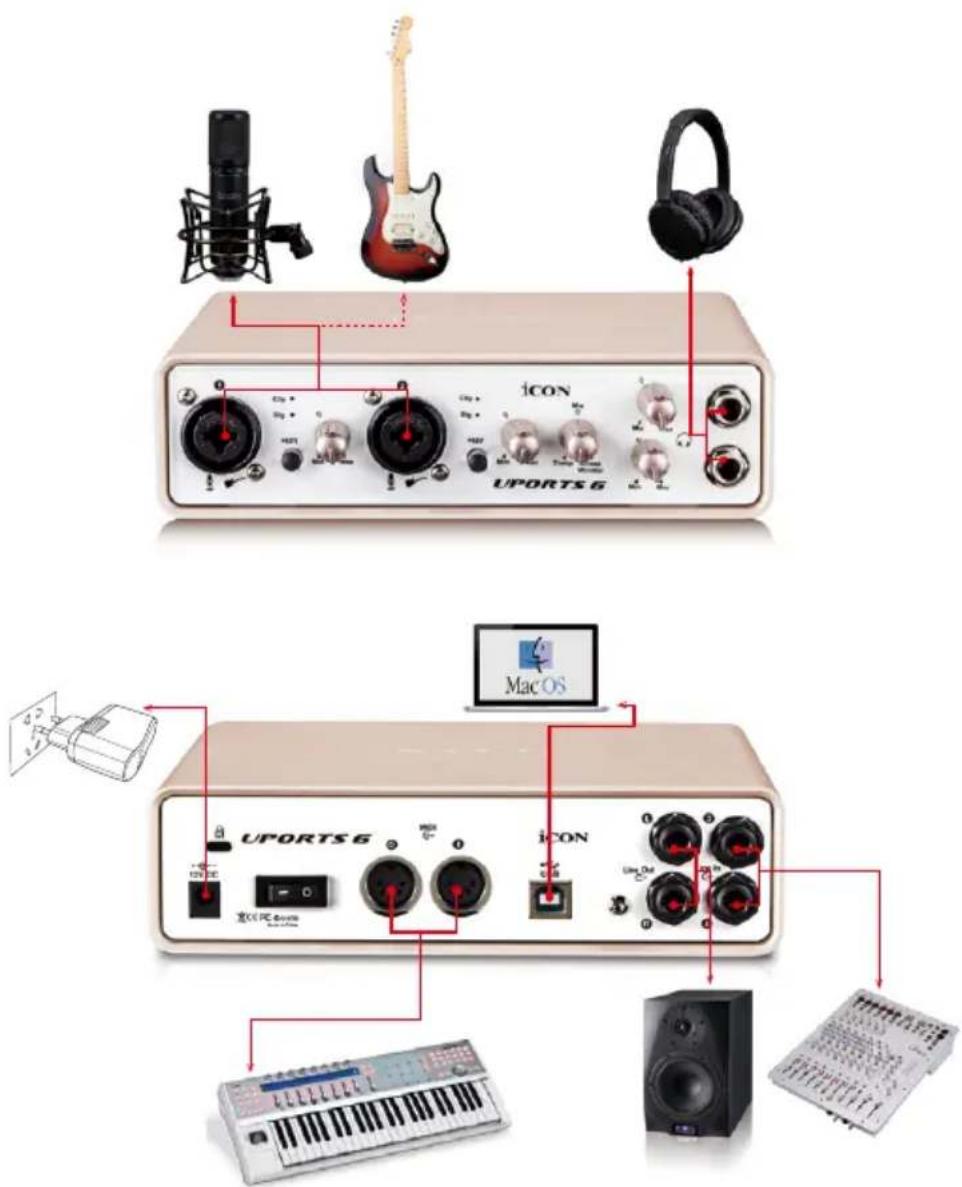

• Connexions matériel p. 18
• Conguration matérielle minimale requise p. 19
• Spécications p. 20
• Entretien et réparations Contenu4 Introductions Contenu du coffret Nous vous remercions pour l’achat interfaces d’enregistrement audio USB de la série Uports 6 d’ICON Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y nous efforcerons d’y remédier. Au l de ces pages vous découvrirez une description détaillée des caractéristiques du interfaces d’enregistrement audio USB de la série Uports 6 mais aussi une visite guidée de ses panneaux avant et arrière, des instructions de conguration et d’utilisation étape par étape ainsi que toutes les spécications. Vous trouverez également une carte de garantie ; n’oubliez pas de la remplir et de l’envoyer an de pouvoir être aidé en ligne sur le lien : www.iconproaudio.com, nous pouvons ainsi vous communiquer des informations mises à jour concernant ces produits mais aussi sur d’autres produits ICON. Comme pour la plupart des appareils électroniques, nous vous conseillons de conserver l’emballage original. Dans le cas très improbable ou vous deviez renvoyer ce produit, nous réclamerions l’emballage original (ou un équivalement raisonable). Grâce à des soins appropriés et à une circulation d’air correcte, votre interfaces d’enregistrement audio USB de la série Uports 6 fonctionnera sans problème pendant des années. Nous vous conseillons d’enregistrer votre numéro de série dans l’espace ci-dessous à titre de référence future. Veuillez écrire ici votre numéro de série pour future référence. Acheté à : Date de l’achat : ● Interface d'enregistrement USB Uports 6 ● Le présent guide d'utilisation ● CD des pilotes Manuel utilisateur et guide de démarrage rapide électronique en plusieurs langues (pdf) ● Câble USBCaractéristiques L'interface d'enregistrement USB Uports 6 d'ICON offre un module d'entrée et sortie audio avec une connectivité USB. Caractéristiques principales : p. 21

● Interface d'enregistrement USB, 4 entrées /2 sorties 24-Bit 96/192KHz ● 4x2 entrées /sorties analogiques bidirectionnel simultané pour l'enregistrement et la lecture ● Double préamplication MIC/Instrument avec contrôle de gain individuel et interrupteur d'alimentation phantom ● 2 lignes d'entrée analogiques sur jacks TRS 1/4” ● 2 sorties analogiques sur prises TRS 1/4” ● 1 x E/S MIDI 16 canaux ● Bouton de contrôle direct sur le panneau avant ● 2 sortie casque avec source assignable et contrôle individuel de volume ● Routage exible des canaux via le panneau de commande du logiciel ● USB 2.0 haute vitesse et USB alimenté par bus ● Supporte DirectSound, WDM et ASIO2.0 ● Compatible avec Mac OS (Intel-Mac), Windows XP, Vista (32-bit/64-bit), Windows 7 (32-bit/64-bit), Windows 8 (32-bit/64-bit) et Windows 10 (64-bit) ● Bidirectionnel simultané pour l'enregistrement et la lecture ● Construction en aluminium robuste6

Entrées de haut niveau asymétriques pour instrument et mic. Ces connecteurs hybrides acceptent une prise 3-pin XLR standard ou un connecteur TS 1/4”.

2. Interrupteur d'alimentation phantom 48V

Appuyez dessus pour alimenter l'entrée XLR associée en +48V phantom. Ce circuit d'alimentation phantom est adapté à tous les microphones à condensateur.

3. Contrôles de niveau de gain pour les entrées 1/2

Ces potentiomètres contrôlent le niveau de gain pour les entrées analogiques associées à Mic/Inst/Entrée haut-niveau.

4. Bouton de contrôle direct

Ce potentiomètre contrôle le ux du signal audio de la sortie PC et des entrées analogiques. Comp (Antihoraire) Seul le signal audio PC sera contrôlé. Direct Out (horaire) Seul le signal des entrées analogiques (Mic/Inst 1 et 2) est contrôlé. Mix (Centre) Le signal audio PC et celui des entrées analogiques sont contrôlés.

5. Sortie Moniteur HP 1

Ce jack de sortie accueille un connecteur casque stéréo TRS standard de 1/4".

6. Contrôle du volume du moniteur HP 1

Ce potentiomètre contrôle le niveau de sortie du Moniteur HP 1.

7. Sortie Moniteur HP 2

Ce jack de sortie accueille un connecteur casque stéréo TRS standard de 1/4".

8. Contrôle du volume du moniteur HP 2

Ce potentiomètre contrôle le niveau de sortie du Moniteur HP 2.1

À y brancher le câble USB fourni pour se connecter au port USB d'un Mac/ PC. Votre Mac/PC doit être équipé d'un port USB 2.0 pour qu'il puisse supporter la haute vitesse du Uports 6.

2. Entrées haut-niveau 3/4

Ce sont des entrées asymétriques analogiques sur des connecteurs TS 1/4" standard à -10 dBU de haut-niveau.

3. Sorties haut-niveau 1-2

Ce sont des sorties asymétriques analogiques sur des connecteurs TS 1/4" standard à +6dBU de haut-niveau.

4. Connecteurs d'E/S MIDI

Entrée et sortie MIDI sur connecteurs 5-pin DIN standard

5. Adaptateur secteur 12V/1A

Branchez ici l'adaptateur secteur fourni.

Remarque: Uports 6 ne peut pas fonctionner sans que l'adaptateur secteur fourni ne soit branché. L'alimentation bus USB n'est pas sufsamment puissante pouralimenter le Uports 6.8 Installation du pilote pour Mac Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la gamme Uports 6 et ses pilotes.

2. Insérez le CD des pilotes fourni

dans le lecteur CD-ROM. Une fois vous aurez inséré le CD des pilotes fourni dans votre CD-Rom, une fenêtre contextuelle doit apparaître comme illustré à la gure 2, cliquez alors sur le dossier "Mac” pour ouvrir la liste des chiers d'installation. Cliquez sur “ICON_Uports 6.mpkg” Figure 1 Figure 5 Figure 2 Figure 3 Figure 4

3. L'écran de bienvenue apparaît

Choisissez "Continue" lorsque vous voyez l'écran de bienvenue comme illustré à la gure 3

4. Dénir l'emplacement de

l'installation Cliquez sur le bouton "Change install location” (Changer l'emplacement de l'installation) pour dénir un emplacement de l'installation de votre choix; autrement cliquez sur le bouton “Install”.

5. Démarrage de l'installation

L'installation du pilote a commencé; veuillez patienter jusqu'à ce que l'opération soit terminée.

1. Allumez votre Mac.

Remarque: Ne connectez pas encore votre interface audio numérique de la gamme Uports 6 à votre MacFigure 6 Icon Control Panel Figure 7 Uports 6 Uports 6 Figure 8 Uports 6 Uports 6 Uports 6 Uports 6 Figure 9

6. Installation terminée

L'installation du pilote s'est terminée avec succès. Cliquez sur le bouton “Close” (fermer).

7. Copier le logo du panneau de

commande du logiciel sur le bureau Ouvrez le précédent dossier “Mac”. Copiez le logo "Uports 6" du panneau de commande du logiciel et collez-le sur le bureau.

8. Lancer le logiciel à l'aide du

panneau de commande Cliquez sur le logo du panneau de commande du logiciel que vous venez de copier sur le bureau pour lancer le logiciel.

9. Conguration de l'audio MIDI

Ouvrez la fenêtre Audio MIDI setup” (Conguration de l'audio MIDI) et vériez que l'appareil Uports 6 a été conguré correctement comme illustré à la gure 9. Si l'appareil Uports 6 n'apparaît pas dans la Conguration système, cela signie que le pilote n'a pas été installé correctement, répétez la procédure “Installation du pilote”.10 Panneau de commande du logiciel Les mixers “Playback” (lecture) et “Monitor” (contrôle) fonctionnent comme un matrix mixer. Activez et réglez l'entrée ou la sortie correspondante au niveau canal. Ils sont très utiles et rendent vos entrées et sorties très exibles. Vous diriger toute entrée vers toute sortie.

1. Contrôle des niveaux de sortie

logiciel Uports 6 – Contrôle de niveau de sortie canal 1,2 Montrant le niveau d'entrée pour le canal d'entrée logiciel

2. Contrôle des niveaux de sortie

logiciel Uports 6 – Contrôle de niveau de sortie canal 1,2 Montrant le niveau de sortie pour le canal d'entrée matériel.

1. Contrôle des niveaux d'entrée

matériel Uports 6 – Contrôle de niveau d'entrée canal 1,2,3,4 Montrant le niveau d'entrée pour le canal d'entrée matériel.

2. Contrôle des niveaux de sortie

logiciel Uports 6 – Contrôle de niveau de sortie canal 1,2 Montrant le niveau de sortie pour le canal d'entrée matériel.

Lecture mixer Contrôle du mixer Figure 10 Figure 11Installation du pilote pour Windows Suivez les procédures ci-après pas à pas pour installer l'interface d'enregistrement USB de la gamme Uports 6 et ses pilotes.

1. Allumez l'ordinateur.

Remarque: Ne connectez pas encore votre interface audio numérique de la gamme Uports 6 à votre ordinateur

2. Insérez le CD des pilotes fourni

dans le lecteur CD-ROM. Une fois vous aurez inséré le CD des pilotes fourni dans votre CD-Rom, une fenêtre d'installation doit apparaître comme illustré à la gure 12, cliquez alors sur le dossier "Windows Driver” pour l'installation du pilote.

Remarque: La fenêtre d'installation n'apparaît pas forcement de façon automatique. Allez au dossier CD et double cliquez sur "Setup" (conguration)

3. L'assistant d'installation apparaît

Choisissez "Next" (suivant) lorsque vous voyez l'écran de bienvenue comme illustré à la gure 13

5. Conrmer l'installation du pilote

Un écran de conrmation de Conrmer l'installation du pilote apparaît, cliquez sur "Next" (suivant). Figure 15 Figure 16 Figure 17 Figure 18

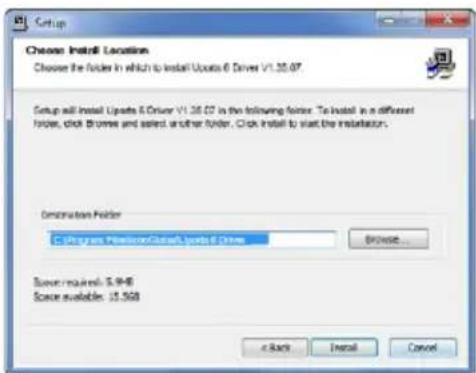

6. Installation du pilote

Choisissez un emplacement pour le pilote et cliquez sur "Next" (suivant) comme illustré à la gure 16.

7. Démarrage de l'installation

L'installation du pilote a commencé. l'opération peut prendre un certain temps qui dépend des performances de l'ordinateur; veuillez patienter jusqu'à ce que l'opération soit terminée.

8. Fenêtre d'installation du logiciel

Une fenêtre telle qu'illustrée à la gure 18 doit apparaître. Choisissez "Install this driver software anyway" (Installez ce pilote quand même)

Remarque: Bien que ce message apparaisse, le pilote de la gamme Uports 6 a été testé et vérié qu'il supporte Windows XP, Vista, Windows 7, Windows 8 et Windows 10Figure 19 Figure 20 Figure 21 Figure 22 Figure 23

9. Installation terminée

Une fenêtre telle qu'illustrée à la gure 19 doit apparaître. Sélectionnez "Next” (suivant).

10. Connecter l'interface audio

numérique de la gamme Uports 6 Connectez à présent l'interface audio numérique de la gamme Uports 6 au port USB de l'ordinateur et cliquez sur "Finish" (terminer).

Remarque: L'interface audio numérique de la gamme Uports 6 ne supporte que USB 2.0. Votre ordinateur doit être équipé d'un port USB 2.0.

11. Installation du pilote de l'appareil

Le pilote Uports 6 est en cours d'installation

12. L'installation du pilote s'est

terminée L'installation du pilote de Uports 6 s'est terminée et l'appareil est prêt à l'emploi.

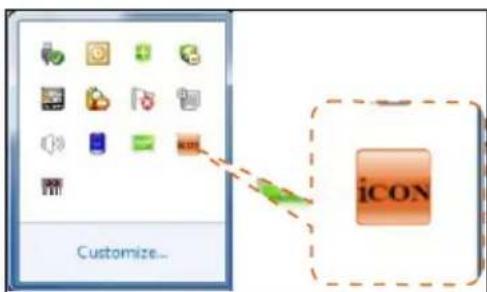

13. Lancer le logiciel à l'aide du

panneau de commande Vous pouvez cliquer sur le logo Uports 6 dans la barre de tâches système pour lancer le panneau de commande du logiciel (Page 14).14 Panneau de commande du logiciel

1. Panneau de commande du logiciel

Réglage du taux d'échantillonnage Sélectionnez le taux d'échantillonnage entre 44,1KHz et 192KHz de la fenêtre déroulante comme illustré à la gure 24. Cliquez sur "Apply" (appliquer) pour xer la valeur.

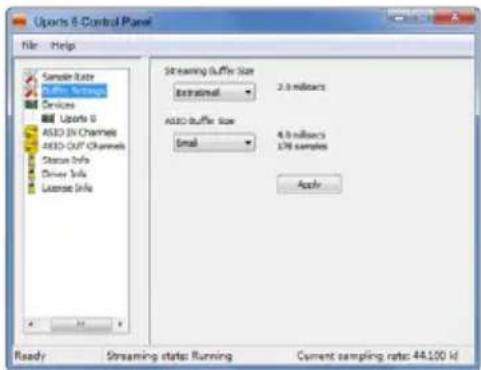

2. Réglage de la taille du tampon

Vous pouvez sélectionner la taille du tampon pour le "Streaming" et "ASIO". Cliquez sur "Apply" (appliquer) pour xer la valeur.

Remarque: Si un son se fait entendre, vous devez augmenter la taille du tampon. Si après avoir augmenté la taille du tampon vous entendez toujours un son, cela signie que les performances de l'ordinateur sont incapables de supporter le réglage. (L'interface audio numérique de la gamme Uports 6 n'est pas en cause)

3. Paramètres de l'appareil

Afche le numéro de série et l'identication du produit de l'appareil Uports 6. S'ils n'apparaissent pas, cela signie que l'appareil n'est pas installé correctement. Répétez la procédure “Driver Installation” (Installation du pilote) (Page 11).

4. Contrôle du mixer

Cliquez sur ce bouton pour lancer le Contrôle du mixer (Page 15)

Cliquez sur ce bouton pour lancer le Lecture mixer (Page 16)

6. État S/PDIF et Passthru

Montre l'état du signal S/PDIF de l'appareil.

7. État S/PDIF et Passthru

Cochez la case si vous voulez le signal S/PDIF et Passthru Figure 24 Figure 25 Figure 261. Contrôle des niveaux d'entrée matériel Uports 6 – Contrôle de niveau d'entrée canal 1,2,3,4 Montrant le niveau d'entrée pour le canal d'entrée matériel.

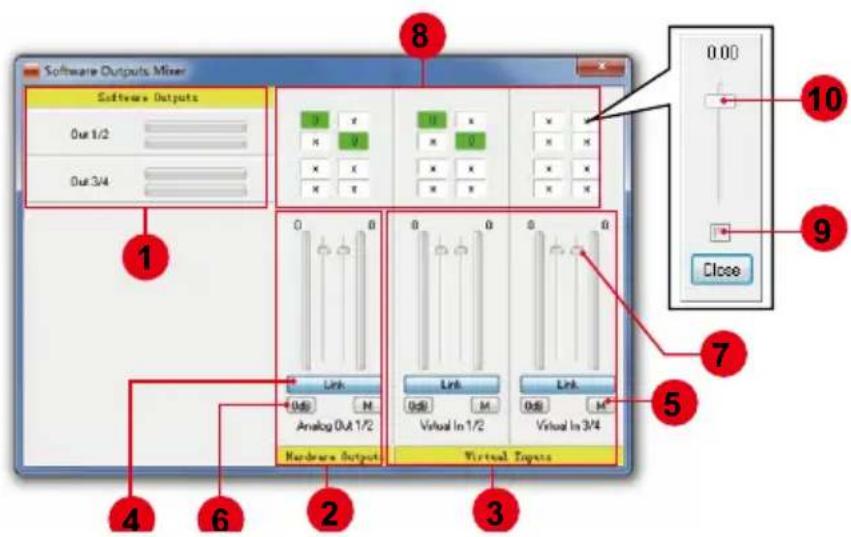

2. Contrôle des niveaux de sortie logiciel

Uports 6 – Contrôle de niveau de sortie canal 1,2,3,4 Montrant le niveau de sortie pour le canal d'entrée matériel.

3. Contrôle des niveaux d'entrée virtuelles

Uports 6 - Contrôle de niveau d'entrée virtuelle 1,2,3,4 Montrant le niveau d'entrée pour le canal d'entrée virtuelle.

Commutateur pour régler les niveaux de canaux en même temps.

Commutateur pour couper le son du canal correspondant.

6. Commutateur “0dB”

Commutateur pour régler le niveau du canal correspondant à “0dB”.

7. Potentiomètre contrôle de gain

Glissez pour régler le niveau de gain du canal correspondant.

8. Commutateurs de matrices des entrées et sorties

Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant. Les matrices sont très utiles et rendent vos entrées et sorties très exibles. Vous diriger toute entrée vers toute sortie. Contrôle du mixer

9. Mixer de matrices des entrées et sorties

Cochez la case pour activer le mixer.

10. Mixer de matrices de contrôle de gain des entrées et sorties

Règle le gain matériel du canal correspondant. Une le réglage terminé, cliquez sur "Close" (fermer) pour fermer la fenêtre. Lecture mixer

1. Contrôle des niveaux de sortie logiciel

Uports 6 – Contrôle de niveau de sortie canal 1,2,3,4 Montrant le niveau d'entrée pour le canal d'entrée logiciel

2. Contrôle des niveaux de sortie logiciel

Uports 6 – Contrôle de niveau de sortie canal 1,2 Montrant le niveau de sortie pour le canal d'entrée matériel.

3. Contrôle des niveaux d'entrée virtuelles

Uports 6 - Contrôle de niveau d'entrée virtuelle 1,2,3,4 Montrant le niveau d'entrée pour le canal d'entrée virtuelle.

Commutateur pour régler les niveaux de canaux en même temps.

Commutateur pour couper le son du canal correspondant.

646. Commutateur “0dB”

Commutateur pour régler le niveau du canal correspondant à “0dB”.

7. Potentiomètre contrôle de gain

Glissez pour régler le niveau de gain du canal correspondant.

8. Commutateurs de matrices des entrées et sorties

Commutateurs pour activer/désactiver le canal d'entrée matériel correspondant vers la sortie matériel du canal correspondant. Les matrices sont très utiles et rendent vos entrées et sorties très exibles. Vous diriger toute entrée vers toute sortie.

9. Mixer de matrices des entrées et sorties

Cochez la case pour activer le mixer.

10. Mixer de matrices de contrôle de gain des entrées et sorties

Règle le gain matériel du canal correspondant. Une le réglage terminé, cliquez sur "Close" (fermer) pour fermer la fenêtre.18 Connexions matériel Connectez les sorties de l'interface audio numérique de la gamme Uports 6 à votre ampli, moniteurs sous tension ou système surround. Utilisation de deux canaux stéréo, les sorties par défaut sont canal 1 et 2. Si vous contrôlez via des casques, connectez ces derniers à la sortie casque de l'appareil. Connectez les casques, instruments ou autres sources analogiques hautniveau aux entrées analogiques de l'appareil. Connectez vos appareils numériques S/PDIF aux E/S numériques coaxiales et les appareils MIDI aux E/S MIDI.Conguration matérielle minimale requise Important: L'interface audio numérique de la gamme Uports 6 est supportée par Mac OS (Intel-Mac), Windows XP, Windows Vista, Windows 7 (32-bit/64-bit), Windows 8 (32-bit/64-bit) et Windows 10 (64-bit). L'interface audio numérique de la gamme Uports 6 est supportée par Windows 98 ou Windows Me. Pour Windows XP, vous devez avoir SP1 ou ultérieur. Visitez les pages web de mise à jour Windows pour s'assurer que vous disposez des mises à jour et recticatifs les plus récents fournis par Microsoft. Sur Mac, l'interface audio numérique de la gamme Uports 6 est supportée par Mac OSX version 10.5.5 ou ultérieure (doit être Intel-Mac). Les versions antérieures du système d'exploitation Mac ne sont pas supportées. Windows OP: Pentium 4 -1.0 GHz or higher

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d’assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d’assistance technique vous apportera une aide dès que possible. Pour envoyer des produits défectueux pour réparation:

1. Conrmer que le problème ne provienne pas d'une erreur de manipulation ou de

périphériques externes.

2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour réparer l'unité.

3. Emballer l'unité dans son emballage original y compris la carte et la boîte. Ceci est très

important. Si vous avez perdu l'emballage, assurez-vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.

4. Envoyer au centre de SAV d’ICON ou au bureau des renvois autorisé. Consultez le lien ci-

dessous pour connaître nos centres de services et les points de service de distribution:

Si vous êtes à Honk Kong Envoyer le produit à : BUREAU EN ASIE: Unit F, 15/F., Fu Cheung Centre, No. 5-7 Wong Chuk Yueng Street, Fotan, Sha Tin, N.T., Hong Kong.

Si vous êtes à Honk Kong Envoyer le produit à : Servicecenter-Siedler Am alten Bach 18 41470 Neuss Germany Tel: [phone] www.servicecenter-siedler.de www.facebook.com/ServiceCenterSiedler
