MED7205RF - Sèche-linge MAYTAG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Sèche-linge
Capacité	8 kg
Type de séchage	Condensation
Énergie	Électrique
Classe énergétique	B
Dimensions (L x P x H)	68,6 x 76,2 x 99,1 cm
Poids	54 kg
Niveaux de chaleur	Multiple
Fonctionnalités spéciales	Détection d'humidité, cycles personnalisés
Entretien	Filtre à peluches à nettoyer régulièrement
Sécurité	Protection contre la surchauffe, verrouillage enfant
Garantie	2 ans

FOIRE AUX QUESTIONS - MED7205RF MAYTAG

Que faire si mon sèche-linge Maytag MED7205RF ne démarre pas ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée.

Pourquoi mon sèche-linge émet-il un bruit étrange ?

Des bruits inhabituels peuvent provenir d'objets coincés dans le tambour ou de pièces usées. Vérifiez l'intérieur du tambour et inspectez les roues et les courroies.

Comment nettoyer le filtre à peluches ?

Retirez le filtre à peluches, nettoyez-le sous l'eau courante et laissez-le sécher avant de le remettre en place.

Pourquoi mes vêtements ne sont-ils pas complètement secs après le cycle ?

Cela peut être dû à une surcharge du tambour ou à un réglage de chaleur inapproprié. Essayez de réduire la charge et de sélectionner un cycle de séchage plus long.

Comment régler les paramètres de séchage ?

Utilisez le panneau de contrôle pour sélectionner le type de tissu et le niveau de chaleur souhaité. Référez-vous au manuel pour plus de détails sur chaque réglage.

Mon sèche-linge arrête-t-il de fonctionner en cours de cycle, que faire ?

Vérifiez si le filtre à peluches est obstrué ou si le conduit de ventilation est bloqué. Cela peut provoquer une surchauffe et un arrêt automatique.

Comment puis-je éviter les odeurs désagréables dans mon sèche-linge ?

Assurez-vous que le filtre à peluches est propre et que le conduit de ventilation est dégagé. Laissez également la porte ouverte après utilisation pour permettre à l'humidité de s'évaporer.

Où puis-je trouver le manuel d'utilisation de mon sèche-linge ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Maytag ou consulté dans la section d'assistance de votre appareil.

MODE D'EMPLOI MED7205RF MAYTAG

Sécurité de la secheuse 20

1. Guide de connexion Internet pour les appareils connectés, uniquement 22

ENTRETIEN ET RÉPARATION DE LA SÉCHEUSE 23

Nettoyage de l'emplacement de la secheuse

Nettoyage de l'intérieur de la secheuse. 23

Retrait de la charpie accumulée 23

Nettoyage du filtré à charpie. 23

Changement de I'ampoule d'éclairage du tambour (sur certains modèles) 24

Vérification d'une circulation d'air ajusté pour le système d'évacuation 24

Pour maintainir uneonne circulation d'air 24

Précautions à prendre avant une non-utilisation, un entroposage ou un déménagement 25

INSTRUCTIONS D'INSTALLATION 25

EXIGENCES D'INSTALLATION 25

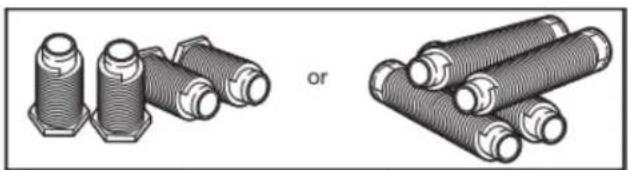

Outils et pieces 25

Exigences d'emplacement 27

Spécifications électriques - É.-U. 28

Spécifications électriques - Canada 29

INSTALLATION 30

Installation des pieds de nivellement 30

Installation electrode - E.-U. 30

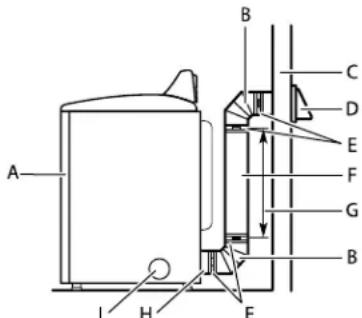

Exigences concernant l'évacuation pour une maison 35

Planification des circuits de conduits 36

Installation du conduit d'évacuation 38

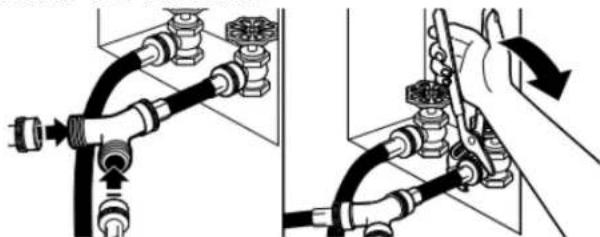

Raccordement des tuyaux d'arrivee en eau (sur certains
modles). 38

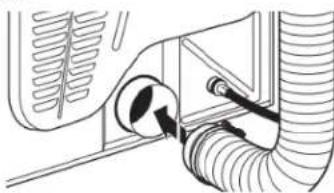

Raccordement du conduit d'évacuation (sur les modèles avec conduit seulement) 39

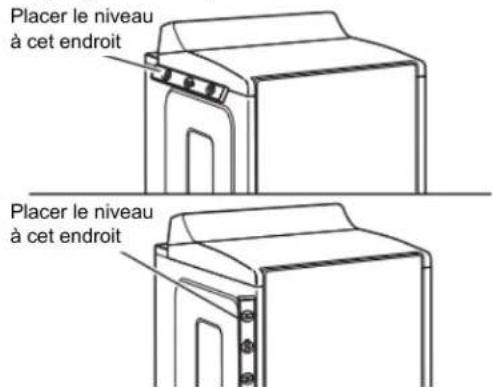

Réglage de l'aplomb de la secheuse 40

ListedeVerification pour installation terminée 40

DRYER SAFETY

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil. Assurez-vous de tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

AVERTISSEMENT - « Risque d'incendie »

• L'installation de la sécheuse doit être effectué par un installateur qualifié.
• Installer la sécheuse conformément aux instructions du fabricant et aux codes.
• Ne pas installer la séchuse avec des matériaux d'évacuation en plastique flexible ou un conduit métallique flexible (type aluminium). Si un conduit métalliqueouple est installé, celui-ci doit être d'un type spécifique identifié par fabricant de l'appareil et convenir à une utilisation avec les séchues à linge. Les matériaux d'évacuation souples sont connus pour s'affisser, être facilement écrasés et piéger la charpie. Ces situations obstrueront le débit d'air de séchuse et augmenteront le risque d'incendie.
• Pour réduire le risque de blessure grave ou de décès, suivre toutes les instructions d'installation.
• Conserver ces instructions.

IMPORTANT INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT: Afin de réduire le risque d'incendie, de décharge électrique ou de blessures lors de l'utilisation de l'appareil, il convient d'observer certaines précautions fondamentales, notamment :

Lire toutes les instructions avant d'utiliser l'appareil.
Ne pas secher d'articles qui ont ete precedemment nettoyes, laves, trempés ou tachés avec de l'essence, des solvants pour nettoyage a sec ou d'autres substances inflammables ou explosives; ces substances degagent des vapeurs qui pouraient s'enflammer ou exploser.
Risque de suffocation et de blessure par coincement: Ne pas laisser des enfants jouer sur l'appareil ou à l'intérieur de celui-ci. Une surveillance étroite des enfants est nécessaire lorsque l'appareil est utilisé à proximé d'enfants.
Avant de-retirer l'appareil du service ou pour lemettre au rebut, enlever la portedu compartment de sechage.
Ne pas acceder à l'intérieur de l'appareil pendant le fonctionnement du tambour.
- Ne pas installer ou entreprises cet apparéil dans un endroit où il serait exposé aux intempéries.
Ne pas effectuer d'intervention non autorisée sur les commandes.
- Ne pas réparer ou remplaçer une quelconque piece de l'appareil ou effectuer un entretien qui ne serait pas expressément recommendé dans les instructions d'entretien de l'utilisateur ou dans les instructions de réparation par l'utilisateur et s'assurer de bien comprendre ces instructions et d'être capable de les executer.
- Ne pas utiliser d'assouplissant ou de produits pour éliminer l'électricité statique à moins que cela ne soit recommandé par le fabricant de l'assouplissant ou du produit.

Ne pas secher à la chaleur des articles contenant du caoutchou mousse ou des matières similaires.
Nettoyer le filtré à charpie avant ou après chaque charge.
La zone située autour de l'ouverture d'évacuation et les zones adjacentes doivent être propres, exemplés de peluches et poussières.
L'intérieur de l'appareil et le conduit d'évacuation doit être nettoyés régulièrement par un personnel d'entretien qualifié.
Ne pas placer d'articles tâchés d'huile de cuisson dans la séchuse. Les articles couverts d'huile de cuisson peuvent provoir une réaction chimique et enflammer la charge de vêtements. Pour réduire le risque d'incendie du à des charges contaminées, la partie finale du programme de séchage par culbutage a lieu sans chaleur ( période de refroidissement). Éviter d'arrêté une séchuse en phase de culbutage avant la fin du programme de séchage, à moins de retarder et détendre rapidement tous les articles afin que la chaleur se dissipe.
- Ne pas utiliser de pieces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., des pieces fabriquées à la maison à l'aide d'une imprimante 3D).
Voir les instructions d'installation pour les exigences demise à la terre et l'installation.
Ne pas installer de ventilateur secondaire dans le conduit d'évacuation

REMARQUE : L'advertissement de ventilateur secondaire ne s'aquipe pas aux séchueses conques pour etre installées dans un système ou il y a plusieurs séchueses, avec un système de conduit d'évacuation concu sur mesure et instalé selon les directives du fabricant de la séchuse.

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS IMPORTANTES DE SECURITÉ

POUR METTRE L'ANCIENNE SÉCHEUSE AUX REBUTS OU POUR LA REMISER, ENLEVER LA PORTE.

CONSERVER CES INSTRUCTIONS

Guide de connexion Internet pour les appareils connectés uniquement

IMPORTANT: Il est de la responsabilité de l'utilisateur de bien installer l'appareil avant de l'utiliser. Bien dire et suivre le guide d'installation qui accompagne l'appareil.

La connectabilité nécessite un réseau Wi-Fi et la création d'un compte. Les fonctions de l'application peuvent changer. Des frais de transfert de données peuvent s'appliquer. Une fois installée, lancer l'application. Suivre les étapes de configuration du compte d'utiliser et de connexion de l'appareil.

ll fault :

■ Un routeur sans fil compatible Wi-Fi à 2,4 GHz avec sécurité WPA2. Pour vérifier les capacités du routeur, consulter le manuel d'instructions du fabricant du routeur.
Le routeur devra etre en marche et connecte a Internet.
Le numero SAID à 10 caractères de votre apparéil. Le numero SAID est imprimé sur une étiquette collée sur l'appareil ou affché à l'écran ACL.

Déclaration de conformité de la Commission fédérale des communications (FCC)

Cet appareil est conforme à la norme FCC, partie 15. Le bon fonctionnement de l'appareil est fonction de deux conditions :

1. Cet apparéil ne doit pas produit de brouillage dommageable et
2. Cet appeareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.

Tous changements ou toutes modifications n'avant pas ete expresement approuvés par la partie responsable de la conformite pourraient annuler I'autorite de I'utiliser a utilise I'appareil.

Avis de conformité d'Industrie Canada (IC)

Cet appeareil satisfait aux prescriptions des documents CNR/RSS d'Industrie Canada (utilisation sans licence). Le bon fonctionnement de l'appareil est fonction de deux conditions :

1. Cet apparéil ne doit pas produit de brouillage.
2. Cet appeareil doit etre compatible avec n'importe quelle interfeence, y compris des interferences causees par l'utilisation involontaire de I'appareil.

En vertu des reglements d'Industrie Canada, cet émetteur radio ne peut fonctionner qu'à l'aide d'une antenné d'un type et de gain maximum (ou moins) approuve pour l'émetteur par Industrie Canada. Pour réduire les interférences radio potentielles pour les autres utilisateurs, le type d'antenna et son gain doivent être choisis de sorte que la puissance isotrope rayonnée équivalente (PIRE) ne dépasse pas ce qui est nécessaire pour une communication réussie.

Pour satisfaire aux exigences de la FCC et d'Industrie Canada sur les l'exposition aux radiations de radiodiffusion, les antennes utilisées avec cet émetteur doivent être installées de telle sorte qu'il y ait une distance de 20 cm ou plus séparant la source de radiation (antenne) et toute personne en tout temps et ne doit pas être co-utilisée ou fonctionner en même temps qu'une autre antenne ou qu'un émetteur.

Si cet appeareil cause des interfrences nuisibles à la reception radio ou télévision, pouvant etre déterminées par le fait dallumer et d'eteindre l'appareil, l'utilisateur est encouraged a essayer de corriger les interfrences en suivant l'un des conseils suivants :

Réorienter ou déplacer l'antenne de réception.
- Brancher l'appareil sur un circuit différent de celui ou le récepteur est branché.
Augmenter la distance séparant l'appareil du récepteur.
- Prende contact avec un revendeur ou un technician radio/ télévision qualifié pour obtenir de l'aide.

ENTRETIEN ET RÉPARATION DE LA SÉCHEUSE

Nettoyage de l'emplacement de la secheuse

A VERTISSEMENT

Risque d'explosion

Garder les matieres et les vapeurs inflammables, telle que l'essence, à l'écart de la secheuse.

Ne pas faire secher un article qui a déjà eté touche un produit inflammable (meme après un lavage).

Placer la séchuse au moins 18 po (460 mm) au-dessus du sol pour une installation dans un garage.

Le non-respect de ces instructions peut cause un décès, une explosion ou un incendie.

Éviter de laisser autour de la séchuse des éléments qui pouraient obstruer la circulation de l'air et empêcher le bon fonctionnement de la séchuse. Ceci implique de dégager également les eventuelles piles de vêtements placées devant la séchuse.

Nettoyage de l'intérieur de la sechese

Nettoyage du tambour de la secheuse :

1. Utiliser un produit de nettoyage ininflammable ou un détergent à vaisselle deux melange à une faible concentration et de l'eau très chaude et froffer avec un chiffon doux.

Rincez soigneusement avec une éponge ou une serviette mouillée.
Faire culbuter une charge de vêtements ou de serviettes propres pour secher le tambour.

OU

1. Utiliser un chiffon en microfibre et de l'eau chaude dans un flacon de vaporisation pour nettoyer le tambour et une deuxieme serviette en microfibre pour le séchage.

REMARQUE: Les vêtements contenant des teintures instables, tels les jeans en denim bleu ou articles en coton de couleur viv peuvent décolorer l'intérieur de la sechuse. Ces taches ne sont pas nocives pour votre sechuse et ne tacheront pas les vêtements des charges futures. Faire sécher les articles à teinture instable sur l'envers pour éviter le transfert de la teinture.

Retrait de la charpie accumulée

À l'intérieur de la caisse de la secheuse :

Il faut-retirer la charpie accumulée dans le conduit d'évacuation tous les 2 ans ou plus souvent, selon l'utilisation de la sécheuse. Le nettoyage doit être effectué par un réparateur qualifié ou un nettoyeur de systèmes de ventilation.

A l'intérieur du conduit d'évacuation :

Il faut-retirer la charpie accumulée dans le conduit d'évacuation tous les 2 ans ou plus souvent, selon l'utilisation de la séchuse.

Nettoyage du filtré à charpie

Nettoyage avant chaque charge :

Le filtré à charpie peut être situé dans l'ouverture de la porte ou sur le dessus de la secheuse selon le modele. Un filtré obstrué de charpie peut augmenter la durée de séchage.

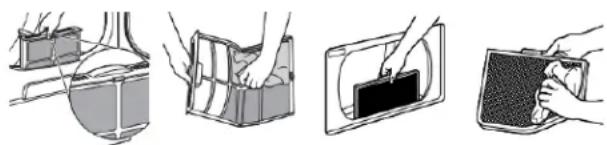

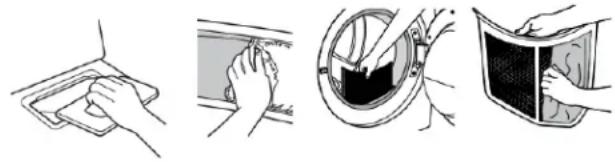

Nettoyage :

1. Retirer le filtrte à charpie. Au besoin, appuyer sur l'onglet pour dégager et ouvr le filtrte à charpie. Retirer la charpie du filtrte en la roulant avec les doigs. Ne pas rincer ni laver le filtrte pour enlever la charpie. La charpie mouillée s'enlevé difficilement.

1. Bien remetre le filtré à charpie en place.

IMPORTANT:

Ne pas faire fonctionner la sechuse avec un filtre à charpie déplaced, endommagé, bloqué ou manquant. Une telle action peut cause une surchauffe et des dommages à la sechuse et aux tissus.
Si de la charpie tombe dans la secheuse au moment du retrait du filtrte, vérifier le conduit d'évacuation etsterolir la charpie. Voir la section « Exigences concernant I'évacuation » dans les Instructions d'installation.
Au besoin, nettoyer l'espace ou se trouve la charpie. À l'aide d'un aspirateur, enlever doucement toute charpie qui s'est accumulée à l'extérieur du filtré à charpie.

Nettoyage au besoin :

Des résidus de détergent ou d'assouplisseur de tissu peuvent s'accumuler sur le filtré à charpie. Cette accumulation peut entraîner des temps de séchage plus longs, ou l'arrêt de la séchéuse avant que la charge ne soit complètement seche. Si de la charpie tombe du filtré alors qu'il est dans la séchéuse, il est probablement obstrué. Nettoyer le filtré à charpie avec une Brosse en nylon tous les 6 mois ou plus féquement s'il devient obstrué par suite d'une accumulation de résidus.

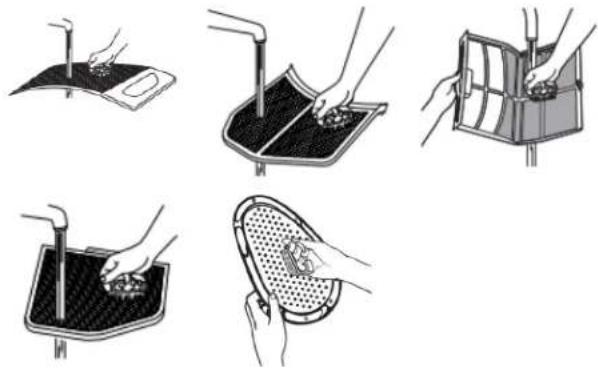

Pour layer :

1. Retirer la charpie du filtré en la roulant avec les doigts.

2. Mouiller les deux cots du filtré à charpie avec de l'eau chaude.

3. Mouiller une Brosse en nylon avec de l'eau chaude et du détergent liquide. Frotter le filtré à charpie avec la Brosse enlever l'accumulation de résidus.

1. Rincer le filtrer à l'eau chaude.
2. Bien sécher le filtré à charpie avec une serviette propre.
   Réinstaller le filtré dans la séchuse.

Changement de l'ampoule déclairage du tambour (sur certains modèles)

1. Debrancher la secheuse ou déconnecter la source de couran électrique.
2. Ouvrir la porte de la secheuse. Trouver le couvercle de l'ampoule d'éclairage sur la paroi arriere de la secheuse. À l'aide d'un tourne-écrou de 1/4 po (6,5 mm) ou d'une clé à douille,steroler la vis située à l'angle inférieur droit du couvercle.Enlever le couvercle.

1. Tourner l'ampoule dans le sens antihoraire. Remplacer l'ampoule uniquement par une ampoule de 10 W pour apparéil electroménager. Réinstaller le couvercle et le fixer avec la vis.
2. Brancher la sécheuse ou reconnectcer la source de courant électrique.

Vérification d'une circulation d'air àdéquate pour le système d'évacuation

A VERTISSEMENT

Risque d'incendie

Utiliser un conduit d'évacuation en métal lourd.
Ne pas utiliser de conduit d'évacuation en plastique.
Ne pas utiliser de conduit d'évacuation en aluminium.
Le non-respect de ces instructions peut cause un décès ou un incendie.

Bonne circulation d'air

Une séchuse a besoin de chaleur et d'une circulation d'air équate pour secher efficacement les vêtements. Une ventilation équate réduit les durées de sechage et accroit les économies d'énergie. Voir les Instructions d'installation.

Le système d'évacuation fixé à la séchuse joue un role important dans la circulation de l'air. Des conduits d'évacuation bloqués ou écrasés, ainsi qu'une installation inadéquate de l'évacuation, diminuent la circulation d'air et les performances de la séchuse.

Les interventions de dépannage causées par une ventilation incorrecte ne sont pas couvertes par la garantie et seront à la charge du client,quel que soit l'installateur de la secheuse. Pour nettoyer ou réparer l'évacuation d'air,contacter un technicien qualifié dans l'évacuation d'air.

Pour maintainir une bonncirculation d'air

Nettoyer le filtré à charpie avant chaque charge.
Remplacer le matériel de conduits d'évacuation en plastique ou en aluminium par des conduits d'évacuation lourds et rigides de 4 po (102 mm) de diamètre.
Toujours employer les conduits d'évacuation les plus courts possibles.
Ne pas utiliser plus de quatre coudes à 90^ dans un circuit d'évacuation, car chaque inclinaison et courbe réduit le flux d'air.

Retirer la charpie et les résidus du clapet d'évacuation.
Retirer la charpie sur toute la longueur du circuit d'évacuation au moins tous les 2 ans. ÀpRES le nettoyage, suivé les instructions d'installation pour une vérification finale de l'appareil.
Dégager tout article qui se trouverait devant la séchée.

Précautions à prendre avant une non-utilisation, un entreprises ou un déménagement

Entretien pour non-utilisation et entreprisesage

Si l'utilisateur doit partir en vacances ou n'utilise pas la séchuse pendant une période prolongée, il convient d'exécuter les opérations suivantes :

1. Debrancher la secheuse ou déconnecter la source de courant électrique.
2. Nettoyer le filtré à charpie. Voir la section « Nettoyage du fil à charpie »
3. Modèles à vapeur uniquement : Fermer l'alimentation en eau de la sécheuse. Ceci permet d'éviter les inondations (dues à une augmentation de la pression hydraulique) lorsque vous étes absent.

Précautions à prendre avant un déménagement Sécheuses alimentées par cordon d'alimentation :

1. Debrancher le cordon d'alimentation électrique.
2. Modèles à vapeur uniquement : Fermer le robinet d'eau. Déconnecter le tuyau d'arrivée d'eau du robinet, puis vidang le tuyau. Transporter le tuyau séparément.
3. S'assurer que les pieds de nivellement sont solidement fixés la base de la séchuse.
4. Utiliser du ruban adhesif pour fixer la porte de la secheuse.

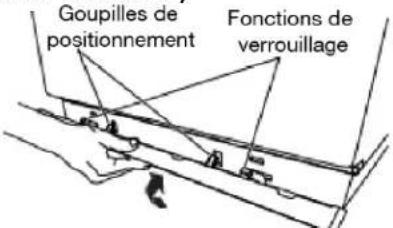

5. Sur les modèles avec tringle de base, retarder la tringle de avant de déplacer la sécheuse. Consulter la section « Installation et retrait de la tringle de base (sur certains modèles)1 »

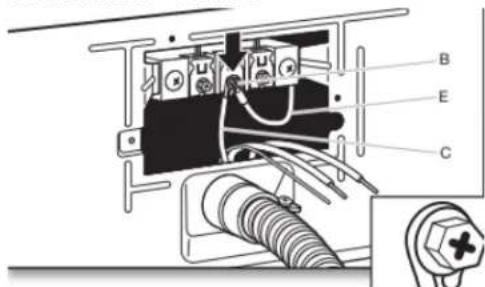

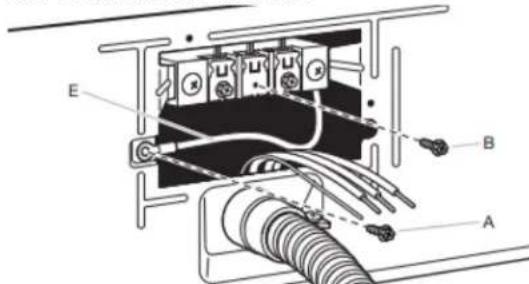

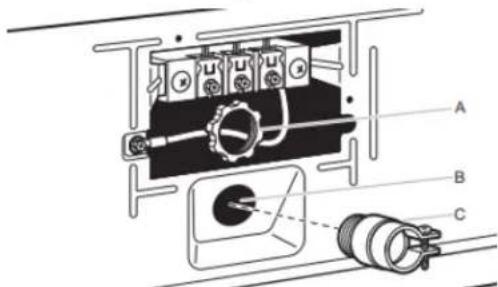

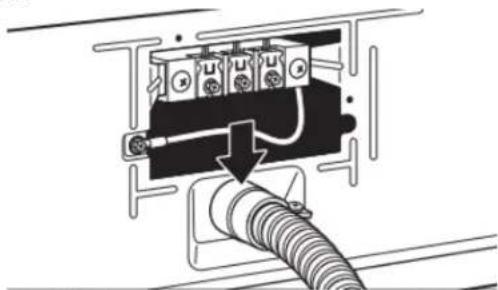

Pour les séchues avec raccordement direct :

A VERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacing pieces et panneaux avant de faire la mise en marche.

Le non-respect de cette instruction peut cause un décès ou une décharge électrique.

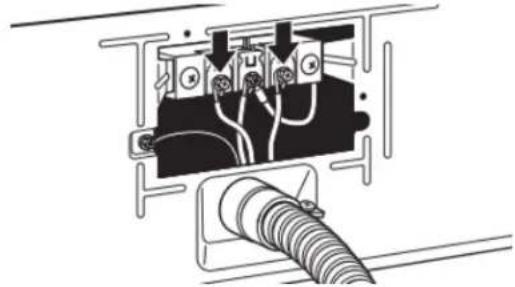

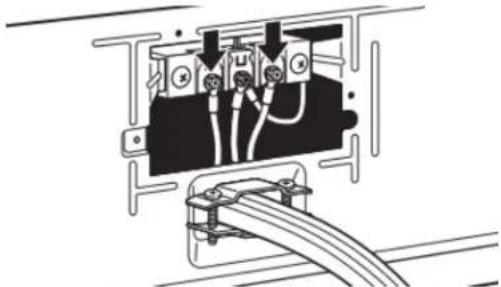

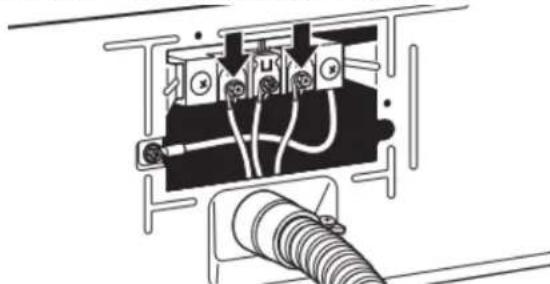

1. Déconnecter la source de courant électrique alimentant le boîtier de distribution (fusibles ou disjoncteur).
2. Déconnecter le câblage.
3. Modèles à vapeur uniquement : Fermer le robinet d'eau. Déconnecter le tuyau d'arrivée d'eau du robinet, puis vidange le tuyau. Transporter le tuyau séparément.
4. S'assurer que les pieds de nivellement sont solidement fixés la base de la sechuse.
5. Utiliser du ruban adhesif pour fixer la porte de la secheuse.
6. Sur les modèles avec tringle de base, retarder la tringle de avant de déplacer la sécheuse. Consulter la section « Installation et retrait de la tringle de base (sur certains modèles) »

Hivérisation de la sechese :

1. Debrancher la sécheuse ou déconnecter la source de courant électrique.
2. Fermer le robinet d'eau.
3. Déconnecter les tuyaux d'arrivée d'eau des robinets et les vider.

Réutilisation de la sechese :

1. Vidanger les canalisations d'eau. Reconnecter le tuyau et d'arrivée d'eau au robinet. Ouvrir le robinet d'eau.
2. Brancher la sechese ou reconnectcer la source de courant et autre électricque comme décrit dans les « Instructions d'installation »

Réinstallation de la séchuse

Suivre les « Instructions d'installation » pour désir l'emplacement, ajuster l'aplomb de la séchuse et la raccorder.

Instructions spécifiques pour les modèles vapeur

Installer et remiser la secheuse à l'abri du gel. Il est possible que de l'eau stagne dans les tuyaux; ceci pourrait endommager la secheuse en période de gel. Si la secheuse doit faire l'objet d'un déménagement ou de remisage au cours d'une période de gel, il viveriser la secheuse.

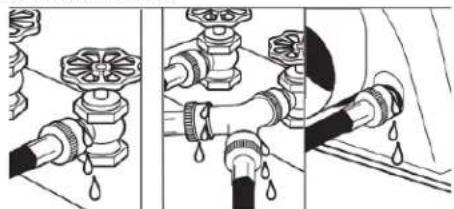

Tuyaux d'arrivee d'eau

Remplacer le tuyau d'arrivee d'eau et la crepine de tuyau après 5 ans d'utilisation afin de reduire le risque de defaillance du tuyau. Inspector periodiquement les tuyaux; les remplacer en cas de renflement, de deformation, de coupure et d'usure ou de fuite.

Lors du remplacement d'un tuyau d'arrivée d'eau, inscrite la date du remplacement.

INSTRUCTIONS D'INSTALLATION EXIGENCES D'INSTALLATION

Outils et pieces

REMARQUE: Installer la séchuse conformément aux instructions du fabricant et aux codes locaux.

Rassembler les outils et composants nécessaires avant d'entreprenevre le processus d'st installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires pour toutes les installations :

Tournevis à tête plate

Pince à dénuder

Tourne-écrou de 1/4 po

Niveau

Pince

Ruban à mesurer

Couteau utilise

Cisaille de ferblantier

Pistolet à calfeurtrage et composé de calfeurtrage

Clé à molette avec ouverture jusqu'à 1 po (25 mm) ou clé à douille hexagonale

Outils supplémentaires requis (sur certains modèles) :

Couteau à mastic

Pièces fournies (tous les modèles) :

Pieds de nivellement (4) (la longueur et l'apparance des pieds varient selon le modele)
Le sachet de pieces se trouve dans le tambour de la secheuse. Verifier que toutes les pieces sont presents.

REMARQUE: Ne pas utiliser les pieds de nivellement fournis lors de l'installation de la secheuse avec un piédestal ou d'un ensemble de superposition.

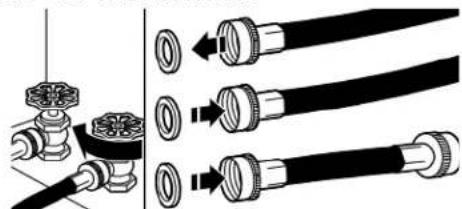

Pièces nécessaires (modèles à vapeur) :

Raccord en « Y »

Rondelle en caoutchouc

Tuyau d'alimentation de 2 pi (0,6 m)

Tuyau d'alimentation de 5 pi (1,52 m)

Modèle avec conduit d'évacuation :

Brides de conduit, coudes et matériel d'évacuation

Pièces nécessaires (non fournies avec la séchuse) :

Des pieces supplémentaires seront peut-être nécessaires, selon l'installation. Consulter les codes locaux. Vérifier l'alimentation électrique et le circuit d'évacuation existants. Voir les sections « Installations électriques » et « Exigences concernant l'évacuation » avant d'acheter les pieces.

Les installations pour maison mobile nécessitant un système d'évacuation en métal offert chez le marchand chez qui vous avez achété votre séchuse. Pour obtenir plus d'informations et les coordonnées d'entretien, consulter le guide de démarrage rapide.

Accessoires offerts :

Des accessoires et pieces de remplacement sont offerts pour votre modèle. Pour les coordonnées et les renseignements de commande, consulter le guide de démarrage rapide.

Exigences d'emplacement

AVERAGEMENT

Risque d'explosion

Garder les matieres et les vapeurs inflammables, telles que l'essence, à l'écart de la séchuse.

Ne pas faire secher un article qui a déjà eté touche un produit inflammable (meme après un lavage).

Placer la sechuse au moins 18 po (460 mm) au-dessus du sol pour une installation dans un garage.

Le non-respect de ces instructions peut cause un décès, une explosion ou un incendie.

Vérifier les specifications des codes. Certains codes limitent ou interdisent l'installation des séchues dans un garage, un placard, une maison mobile ou une chambre à coucher. Contacter l'inspecteur en batiments local.

Il yous faudra :

• Modèles avec conduit d'évacuation : Un emplacement permettant une évacuation appropriée. Voir la section « Exigences concernant l'évacuation »
  ■ Un circuit distinct de 30 A pour les sécheuses électriques.
  Si un cordon d'alimentation est utilisé, une prise électrique reliée à la terre située à 2 pi (610 mm) maximum d'un des cotés de la secheuse. Consulter les « Spécifications électriques »
• Un plancher solide pour soutenir le poids de la sécheuse de 200 lb (90,7 kg). Tenir également compte du poids combiné avec l'appareil voisin.
• Modèle à vapeur : Des robinets d'eau froide situés à 4 pi (1,2 m) maximum des valves de remplissage, et une pression d'eau de 20 à 120 lb/ po^2 (138 à 827 kPa). Il est possible d'utiliser l'alimentation en eau de la laveuse en utilisant les pieces nécessaires indiquées dans la section « Pièces nécessaires », lesquilles devront peut-être être achétées (ces pieces ne sont pas inclues avec l'appareil et sont facultatives).
  ■ Un plancher de niveau ayant une pente maximale de 1 po (25 mm) sous l'ensemble de la sechese. Si la pente est supérieure à 1 po (25 mm), installer l'ensemble de pieds longs. Si la sechese n'est pas de niveau, les vétements peuvent ne pas culbuter convenablement et les programmes de détction automatiques peuvent ne pas fonctionner correctement.
  Pour une installation dans un garage, placer la secheuse au moins 18 po (460 mm) au-dessus du plancher. En cas d'utilisation d'un piédestal, il faudra 18 po (460 mm) jusqu'àu bas de la secheuse.
  La sechuse ne doit pas etre installee ou remise dans un endroit ou elle sera exposée a I'eau ou aux intempéries.

IMPORTANT: Ne pas faire fonctionner la séchuse à des températures inférieures à 45 °F (7 °C). À des températures inférieures, la séchuse pourrait ne pas s'arrête à la fin des programmes de détction automatique, ce qui entraîrerait le prolongement du temps de séchage.

Distances de dégagement à respecter :

Pour chaque type de configuration, prévoir davantage de dégagement pour faciliter l'installation et l'entretien : laisser suffisamment de dégagement pour les appareils menagers voinsins et pour les murs, les portes et les plinthes. L'espace doit être assez grand pour permettre d'ouvrir complètement la porte de la secheuse. Ajouter un espace supplémentaire tout autour de la secheuse pour réduire le transfert de bruit. Si l'on utilise une porte de placard, des ouvertures d'áération au sommet et au bas de la porte sont nécessaires. Des portes à claire-voie offrant des ouvertures équivalentes de passage de l'air peuvent être utilisées.

Espacement pour une installation dans un encastrement ou dans un placard

Les dimensions indiquées correspondant à l'espacement minimal permis.

• Prévoir davantage d'espace pour facilitier l'installation et l'entretien.
• Un espace supplémentaire peut être requis pour le mur, la porte, le plancher, les moulures, les conduits d'évacuation et le système de vidange.
• Un espace supplémentaire doit être envisagé de tous les côts de la séchée afin de réduire le transfert de bruit.
  Pour installation dans un placard avec porte, on doit prévoir des ouvertures minimums d'entrée d'air en haut et en bas de la porte pour les modèles avec conduits d'évacuations. Les portes à claire-voie offrant des ouvertures équivalentes de passage de l'air sont acceptables.
  Il faut aussi prendre en compte l'espace requis entre les apparèils voisins.

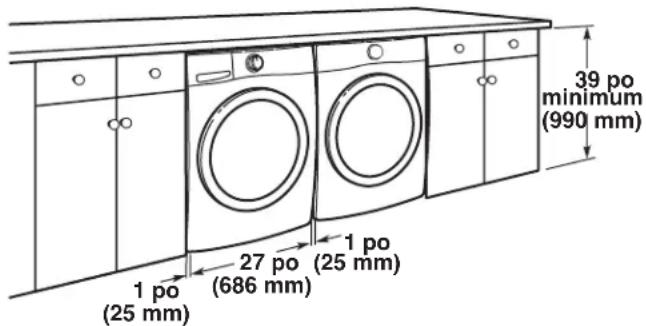

Dégagement d'installation recommandé (sechuse seulement) :

*Dégagement minimum recommandé

Installation sous comptoir personnelise :

Distances de dégagement minimum pour l'installation (sechuse seulement) :

	Avant Côtés	Arrière Haut
Encastré	N. D. 0 po	(0 mm) 0 po	(0 mm)	N. D.
Armoire	1 po (25 mm)	0 po (0 mm)	0 po (0 mm)	N. D.
Sous un comptoir	N. D. 1 po	(25 mm)	0 po (0 mm)	0 po (0 mm)

0 po (0 mm) d'espace arrêté est permis pour la ventilation droite seulement.

Pour les modèles avec vapeur seulement, le tuyau d'alimentation ne doit pas être plié.

IMPORTANT: Garder un dégagement d'un minimum de 5^1/2 po (139,7 mm) entre le mur et la sechuse pour éviter d'écraser le conduit d'évacuation.

Installation dans une résidence mobile - Exigences supplémentaires

Cette séchée peut être installée dans une maison mobile. L'installation doit satisfaire les critères de la Manufactured Home Construction and Safety Standard, Titre 24 CFR, partie 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, Titre 24 HUD, partie 280) ou de la Norme CAN/CSA-Z240MH pour les maisons mobiles.

Critères à respecter pour une installation dans une maison mobile :

• Un système d'évacuation en métal qui peut être acheté chez vous marchand.
  ■ Il faut prendre des dispositions spéciales dans les maisons mobiles pour l'apport d'air de l'extérieur dans la sechuse. L'ouverture (telle qu'une fenetre à proximite) devrait être au moins deux fois plus grande que l'ouverture de décharge de sechuse.

Spécifications électriques - É.-U.

C'est à l'utilisateur qu'incombe la responsabilité de:

• Contacter un électricien qualifié.
  S'assurer que le raccordement électrique est ajustat et conforme au code national de I'electricite, ANSI/NFPA 70 - derniere edition, et a tous les codes et reglements locaux en vigueur. Le National Electrical Code impose un raccordement à 4 fils de l'alimentation electrique pour les maisons construitemes après 1996, les circuits de secheuse modifiées après 1996 et toutes les installations de maisons mobiles. Pour obtaining un exemplaire des normes des codes ci-dessus, contacter: National Fire Protection Association, One Batterymarch Park, Quincy, MA 02169-7471.

L'appareil doit etre alimentete uniquelyment par un circuit monophasé à 3 ou 4 fils de 120/240 V CA,60 Hz (ou 3 ou 4 fils, 120/208 V, si précise sur la plaque signaletique) sur un circuit séparé et protégé par un fusible ou un disjoncteur de 30 A sur chacun des 2 cables. On recommende également que cet appeareil soit alimenté par un circuit indépendant. Ne pas installer un fusible dans le conducteur neutre ou le circuit de mise à la terre.
Ne pas utiliser de rallonge.
Si les codes le permettent et si on utilise un conducteur distinct de mise à la terre, il est recommendé qu'un électricien qualifié vérifie la qualité de la mise à la terre.

Raccordement électrique

Pour installer la séchuse de façon appropriée, il faut étabir le type de raccords électriques que l'on utilisera et suivre les instructions de ce document.

• Cette séchuse est préte à l'installation avec un raccordement à l'alimentation électrique à 3 fils. Le fil neutre est définitivement raccordé au conducteur neutre (fil blanc) à l'intérieur de la séchuse. Si les codes d'électricité locaux demandant l'utilisation d'un disjoncteur différentiel de fuite à la terre, l'appareil doit être installé avec un raccordement à 4 fils à l'alimentation électrique. Le fil de terre neutre doit être retire de la vis du connecteur de terre externe (vis verte) et fixé sous la borne du neutre (fil du centre ou blanc) du bornier. Lorsque le fil neutre est fixé sous la borne du neutre (fil du centre ou blanc) du bornier, la caisse de la séchuse est isolée du conducteur neutre. Le conducteur vert de mise à la terre du cordon d'alimentation à 4 conducteurs doit être fixé à la caisse de la séchuse à l'aide de la vis verte de liaison à la terre

■ Si les codes locaux n'autorisent pas le raccordement d'un conducteur neutre au fil neutre, voir le point « Raccordement optionnel à 3 fils »
■ Un raccordement à 4 fils de l'alimentation électrique doit être utilisé lorsque l'appareil est installé dans un lieu où la mise à la terre par le conducteur neutré est interdite. Il est interdit de relier l'appareil à la terre par l'intérimédiaire du conducteur neutré dans les cas suivants : (1) nouvelle installation de circuit secondaire effectuee après 1996, (2) maison mobile, (3) vehicule de loisirs, et (4) juridictions dans lesquelles le code local interdit la liaison à la terre par l'intérimédiaire du conducteur neutré.

En cas d'utilisation d'un cordon d'alimentation :

Utiliser un ensemble de cordon d'alimentation électrique homologué UL marqué pour utilisation avec les séchues à vêtements. L'ensemble doit containir :

■ Un cordon d'alimentation électrique homologué UL de 30 A, 120/240 V minimum. Le cable doit être de type SRD ou SRDT la et mesurer au moins 4 pi (1,22 m) de long. Les fils raccordés à la séchuse doivent se terminer par des cosses rondes ou à fourche à pointes relevantes.
Un serre-cables (homologation UL).

Si la prise murale ressemble à ceci :

Prise murale à fils (14-30R)

Choisir un cable d'alimentation à 4 fils avec cosses rondes ou à fourche et un serre-cables homologué UL. Le cable d'alimentation électrique à 4 fils, d'au moins 4 pi (1,22 m) de long, doit composer 4 fils en cuivre de calibre 10 et pouvoir se brancher sur une prise à 4 fils de type NEMA 14-30 R. Le fil de liaison à la terre (le conducteur de liaison à la terre) peut être vert ou nu. Le conducteur neutre doit être identifié par une gaine blanche.

Si la prise murale ressemble à ceci :

Prise murale à fils (10-30R)

Choisir un cable d'alimentation à 3 fils avec cosses rondes ou à fourche et un serre-cables homologué UL. Le cordon d'alimentation électriche à 3 fils, d'au moins 4 pi (1,22 m) de long, doit composer trois fils en cuivre torsadés de calibre no 10 et une fiche à 3 fils correspondante de type NEMA 10-30R.

Pour le raccordement direct :

Le cable d'alimentation doit correspondre à l'alimentation électrique (4 fils ou 3 fils) et être :

■ Un cable en cuivre à gaine non métallique ou blindé couple (avec fil de mise à la terre), avec conduit métallique flexible. Tous les fils sous tension doivent être isolés.
■ Fil en cuivre plein de calibre 10 (ne pas utiliser d'aluminium) d'au moins 5 pi (1,52m) de long.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour un appeareil avec liaison à la terre et cordon d'alimentation :

Cet apparéil doit être relié à la terre. En cas d'anomalie de fonctionnement ou de panne, la liaison à la terre réduira le risque de décharge électrique en offrant au courant électrique un itinéraire d'évacuation de moindre résistance. L' apparéil est doté d'un cordon électrique compteant un conducteur de mise à la terre d'équipement et une fiche de branchement de liaison à la terre. La fiche doit être branchée sur une prise de courant appropriée qui soit bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Un raccordement inapproprié du conducteur de mise à la terre de l'équipement peut cause risque de décharge électrique. En cas de doute quant à la qualité de la mise à la terre de l'appareil, consulter un électricien ou un technicien d'entretien qualifié. Ne pas modifier la fiche fournie avec cet appleil : Si elle ne correspond pas à la prise de sortie, faire installer une fiche appropriée par un électricien qualifié.

Pour un apparéil raccordé en permanence :

Cet apparéil doit être raccordé à un système de câblage permanent en métal relié à la terre, ou un conducteur de à la terre d'équipement doit être en fonction avec les conducteurs de circuit, et raccordé à la borne de mise à terre d'équipement ou la borne sur l' apparéil menager.

CONSERVER CES INSTRUCTIONS

Specifications électriques - Canada

Risque de décharge électrique

Brancher l'appareil sur une prise à 4 alveoles reliée à la terre.

Le non-respect de cette instruction peut cause un décès ou une décharge électrique.

C'est à l'utilisateur qu'incombe la responsabilité de :

• Contacter un électricien qualifié.
  S'assurer que le raccordement electrique est adequat et conforme à la dernière édition du Canadian Electrical Code, C22.1, et à tous les codes et règlements locaux en vigueur. Pour obtenir un exemplaire des normes des codes ci-dessus, contacter : Canadian Standards Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.
  L'appareil doit être alimenté uniquement par un circuit monophasé de 120/240 V CA uniquement de 60 Hz à 4 fps, sur un circuit séparé de 30 A, protégé par fusible aux deux extrémités de la ligne. On recommende d'utiliser un fusible ou un disjoncteur temporisé. On recommende également que cet appareil soit alimenté par un circuit independant.
  Cette secheuse est munie d'un cordon d'alimentation certifié UL ou CSA International Certified concu pour être branché dans un réceptacle mural 14-3 standard. Le cordon mesure 5 pi (1,52
  Veiller à ce que la prise murale se trouvrié murale à 4 proximé de l'emplacement définitif de la fils (14-30R) séchuse.
  ■ Si les codes le permettent et si on utilise un conducteur distinct de mise à la terre, il est recommendé qu'un electricien qualifié vérifie la qualité de la mise à la terre.
  Ne pas utiliser de rallonge.

Pour obtenir plus d'informations ou un cordon d'alimentation de rechange, utiliser les coordonnées indiquées sur toute guide de démarrage rapide.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour un appeareil avec liaison à la terre et cordon d'alimentation :

Cet apparéil doit être relié à la terre. En cas d’anomalie de fonctionnement ou de panne, la liaison à la terre réduira le risque de décharge électrique en offrant au courant électrique un itinéraire d'évacuation de moindre résistance. L' apparéil est doté d'un cordon électrique comportant un conducteur de mise à la terre d'équipement et une fiche de branchement de liaison à la terre. La fiche doit être branchée sur une prise de courant appropriée qui soit bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

AVERTISSEMENT : Un raccordement inapproprié du conducteur de mise à la terre de l'équipement peut causeur un risque de décharge électrique. En cas deoute quant à la qualité de la mise à la terre de l'appareil, consulter un électricien ou un technicien d'entretien qualifié. Ne pas modifier la fiche fournie avec cet apparéil; si elle ne correspond pas à la prise de sortie, faire installer une prise appropriée par un électricien qualifié.

CONSERVER CES INSTRUCTIONS

INSTALLATION

Installation des pieds de nivellement

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

1. Préparation de la séchuse pour les pieds de nivellement

Afin d'éviter d'endommager le plancher, utiliser un grand morceau de carton plat extrait de la boite d'emballage de la sécheuse et le placer sous toute la partie arrrière de la sécheuse. Saisir fermement le corps de la sécheuse (et non pas le panneau de la console) puis reposer la sécheuse sur le carton avec précaution.

REMARQUE: De l'eau issue des tests en usine peut s'évacuer si la séchée est étendue sur le côte.

1. Vissage des pieds de nivellement

Pied de nivellement avec repere en forme de diamant Pied de nivellement sans repere en forme de diamant

À l'aide d'une clé et d'un ruban à mesurer, visser les pieds de nivellement dans les trous pour pieds de nivellement jusqu'à ce que le bas de chaque pied se trouve à environ 1/2 po (13 mm) à 1_2 po (38 mm) du bas de la sécheuse.

Pour les pieds de niveaument avec repere en forme de diamant : Introduire manuellement les pieds dans les trous des pieds. Utiliser une clé à molette pour visser les pieds jusqu'à ce que le symbole de repérage en forme de diamant ne soit plus visible.

Placer une cornière de carton prise à partir de l'emballage de la séchuse sous chacun des deux coins arrrière de la séchuse. Redresser la séchuse. Faire glisser la séchuse sur les cornières jusqu'à ce qu'elle soit proche de son emplacement final. Laisser suffisamment d'espace pour connecter le conduit d'évacuation.

Installation électrique - É.-U.

AVERAGEMENT

Risque d'incendie

Pour une utilisation avec cordon d'alimentation, utiliser un nouveau cordon d'alimentation de 30 A homologue UL.

Pour un raccordement direct, utiliser un fil de cuivre de calibre 10.

Utiliser un serre-cables homologué UL.

Déconnecter la source de courant électrique avant de réaliser les connexions électriques.

Connector le conducteur neutre (blanc ou conducteur central) à la borne centrale (argent).

Connector le conducteur de liaison à la terre (vert ou nu) au connecteur vert de liaison à la terre.

Connector les 2 conducteurs d'alimentation restants aux 2 bornes (or) restantes.

Bien serrer toutes les connexions électriques.

Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

1. Déconnecter la source de courant électrique

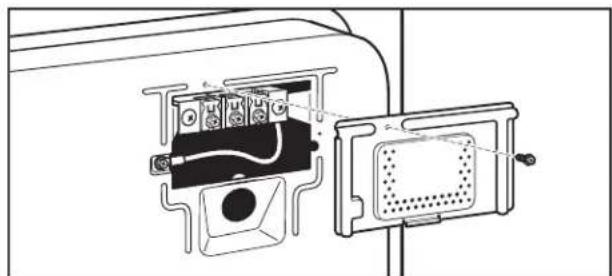

2. Retirer le couvercle du bornier

REMARQUE: Le couvercle du bornier peut se trouver à autre endroit.

Retirer la vis de retenue et le couvercle du bornier.

3. Choisir le type de raccordement électrique

Prise de courant à 4 conducteurs

(NEMA type 14-30R) :Se référer à la section « Raccordement du cable d'alimentation à 4 fils ». Ensuite, aller à la section « Exigences2: concernant l'évacuation »

Prise de courant à 3 conducteurs

(NEMA type 10-30R) :Se référer à la section « Raccordement du cable d'alimentation à 3 fils ». Ensuite, aller à la section « Exigences concernant l'évacuation »

Raccordement direct à 4 fils :Passer à la section « Serre-cables pour raccordement direct », puis « Raccordement direct à 4 fils », puis passer à la section « Exigences concernant l'évacuation »

Raccordement direct à 3 fils : Passer à la section « Serre-câbles pour raccordement direct », puis « Raccordement direct à 3 fils », puis passer à la section « Exigences concernant l'évacuation ».

REMARQUE: Si les codes locaux n'autorisent pas le raccordement d'un conducteur de masse de la caisse au fil neutre, voir la section « Raccordement optionnel à 3 fills »'. Ce raccordement peut servir pour un cordon d'alimentation ou une connexion directe des conducteurs.

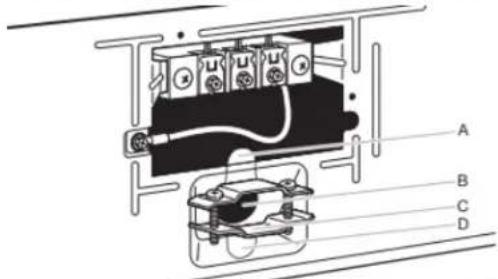

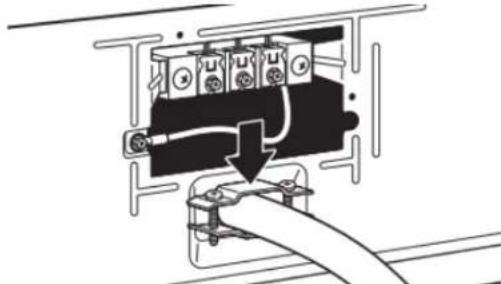

Raccordement du cordon d'alimentation

TSerre-cables du cordon d'alimentation

1. Fixer le serre-cables du cable d'alimentation

Retirer les vis d'un serre-cables homologué UL de 3/4 po (19 mm) UL (inscription UL sur le serre-cables). Placer les languettes des deux moitiés de pince (C) dans le trou sous l'ouverture du bornier (B), de sorte qu'une d'entre elles pointe vers le haut (A) et l'autre vers le bas (D). Maintenir en place. Serrer les vis du serre-cables juste assez pour maintainir ensemble les deux moitiés de pince (C).

Fixer le serre-cables du cable d'alimentation

Passer le cordon d'alimentation à travers le serre-câbles.
Vérifier que la gaine d'isolement du cordon d'alimentation rentrée à l'intérieur du serre-câbles. Le serre-câbles doit être bien relié à la caisse de la sechese et se couver en position horizontale. Serrer la vis du serre-câbles autour du cordon d'alimentation. Ne pas serrer excessivement les vis du serre-câbles.

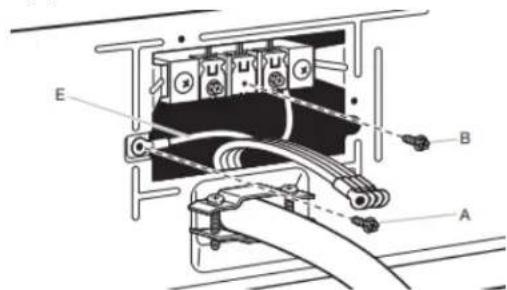

Raccordement du cable d'alimentation à 4 fils

IMPORTANT : Un raccordement à 4 fils est obligatoire pour les maisons mobiles et lorsque les codes locaux n'autorisent pas l'utilisation de raccordements à 3 fils.

A. Prise murale à 4 filsE. (type NEMA 14-30R)
Cosses en fourche a pointes relevantes
B. Prise à 4 broches
F. Serre-cables (homologation)
C. Broche de liaison à terre
Ja UL) de 3/4 po (19 mm)
D. Broche pour neutre

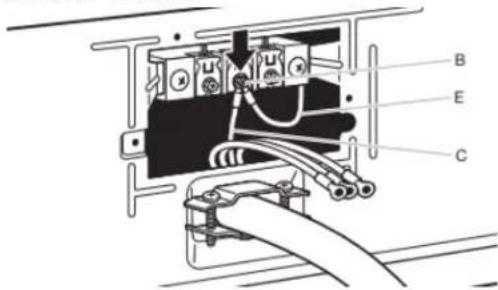

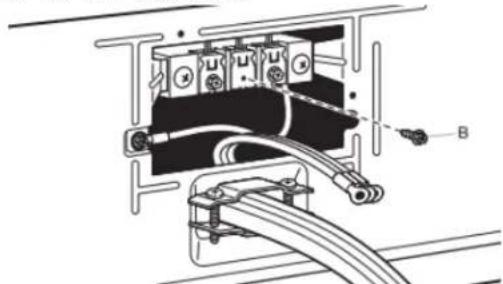

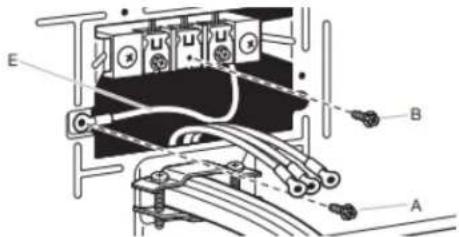

1. Préparer l'installation du fil de mise à la terre Raccordement du cable d'alimentation à 3 fils de l'appareil IMPORTANT : À utiliser lorsqu'les codes locaux autorisent

Retirer la vis de la borne centrale (B). Retirer le conducteur neutre (E) de la vis du conducteur de terre externe verte (A).

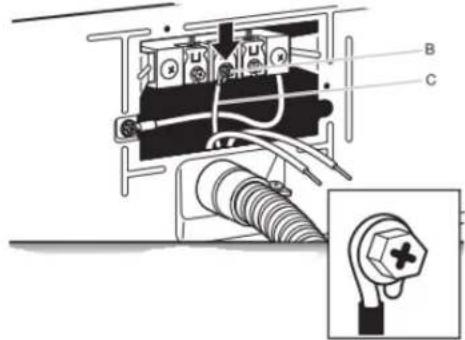

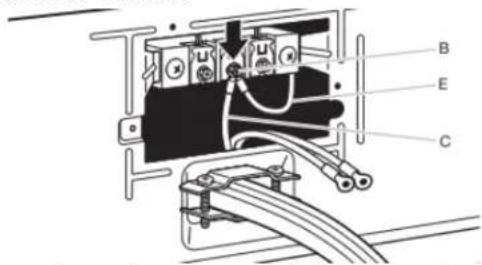

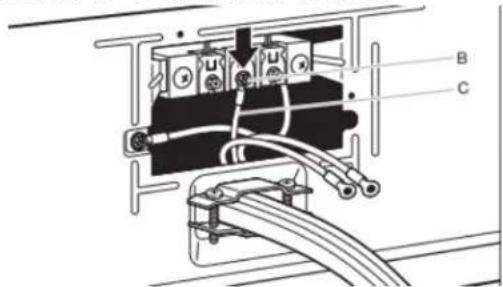

1. Connecter le conducteur neutre et le conducteur neutre

Connector le conducteur neutre (E) et le conducteur neutre (blanc ou centre) (C) du cable d'alimentation sous la vis de borne centrale (B). Serrer la vis.

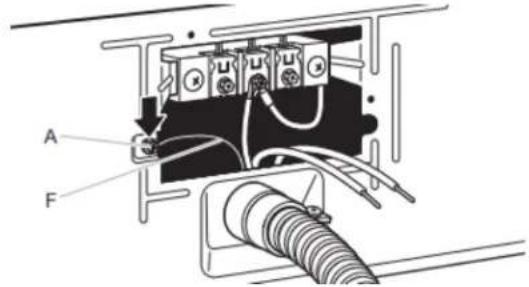

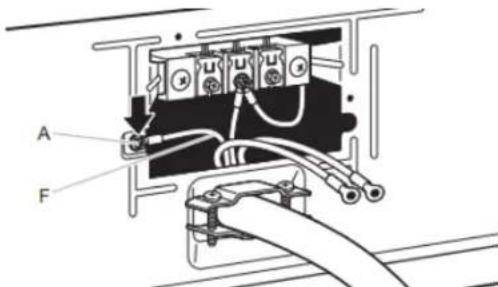

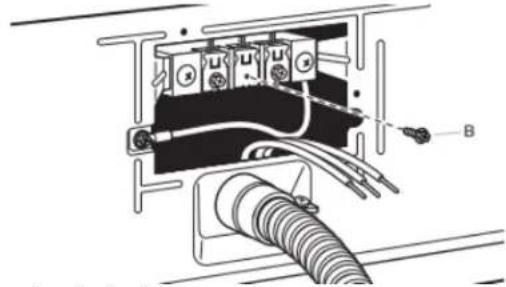

1. Connecter le conducteur de liaison à la terre

Connector le conducteur (vert ou nu) de liaison à la terre (F) du cable d'alimentation sous la vis du conducteur de liaison à la terre externe (A). Serrer la vis.

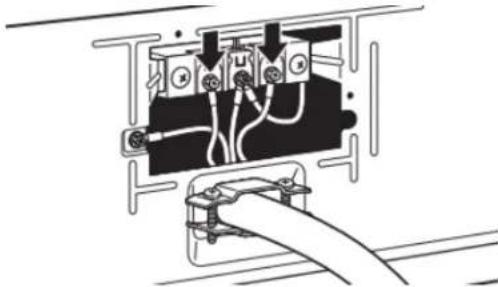

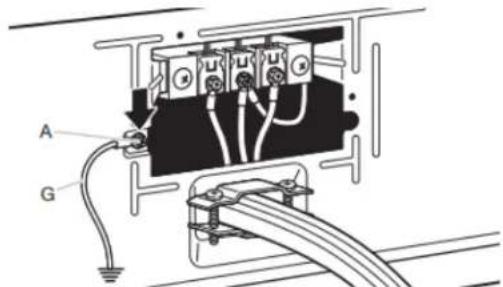

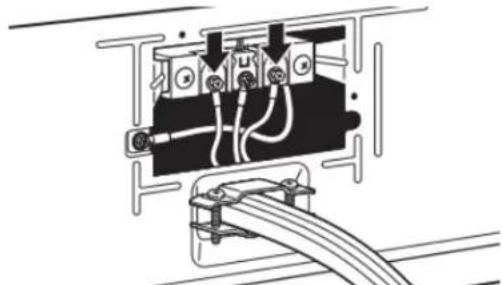

1. Connecter les conducteurs restants

Connector les conducteurs restants sous les vis les plus à l'extérieur du bornier. Serrer les vis. Placer la languette du couvercle du bornier dans la fente du panneau arrêté de la séchuse. Fixer le couvercle avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

IMPORTANT : À utiliser lorsque les codes locaux autorisent la connexion du conducteur de masse de la caisse au conducteur neutre.

A. Prise murale à 3 filsE. Serre-câbles (homologation type NEMA 10-30R) UL) de 3/4 po (19 mm)
B. Fiche à 3 broches F. Cosses rondes
C. Broche pour neutre G. Neutre (fil blanc ou central)

1. Retirer la vis centrale

Retirer la vis de la borne centrale (B).

1. Connecter le conducteur neutre

Connector le conducteur neutre (blanc ou central) (C) du cable d'alimentation sous la vis de la borne centrale (B). Serrer la vis.

1. Connecter les conducteurs restants

Connector les conducteurs restants sous les vis les plus à l'extérieur du bornier. Serrer les vis. Placer la languette du couvercle du bornier dans la fente du panneau arrêté de la sechuse. Fixer le couvercle avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

Méthode de raccordement direct

Serre-cables pour raccordement direct

1. Fixer le serre-cables pour raccordement direct

Dévisser le raccord de conduit amovible (A) et les vis d'un serre-cables homologué UL (inscription UL sur le serre-cables) de 3/4 po (19 mm). Visser la partie filtée du serre-cables dans le trou sous l'ouverture du bornier (B). En passant par l'ouverture du bornier, visser le connecteur de conduit amovible (A) sur le filetage du serre-cables (C) et bien serrer.

1. Fixer le cable à raccordement direct au serre-cables

Passer le cable à raccordement direct à travers le serre-cables. Le serre-cables doit être bien relié à la caisse de la secheuse et se trouver en position horizontale. Serrer la vis du serre-cables autour du cable à raccordement direct. Pour le raccordement direct à 4 conducteurs, continuer à l' étape 3.

Raccordement direct à 4 fils : Aller à la section « Raccordement direct à 4 fils »

Pour le raccordement direct à 3 conducteurs, continuer à l'etape 3.

Raccordement direct à 3 fils : Aller à la section « Raccordement direct à 3 fils »

Raccordement direct à 4 fils

IMPORTANT : Un raccordement à 4 fils est obligatoire pour les maisons mobiles et lorsque les codes locaux n'autorisent pas les raccordements à 3 fils.

1. Préparer le cable à 4 fils pour un raccordement direct

Le cable à raccordement direct doit avoir une longueur supplémentaire de 5 pi (1,52 m) pour pouvoir déplacer la sechuse si nécessaire.

Denuder une longueur de 5 po (127 mm) de gaine extérieure à l'extrémité du cable, en laissant le conducteur de mise à la terre nu à la longueur de 5 po (127 mm). Couper 1^1/2 po (38 mm) des 3 conducteurs restants. Denuder les conducteurs sur une longueur de 1 po (25 mm). Former des crochets aux extrémités des conducteurs.

1. Préparer la connexion du conducteur neutre au conducteur neutre

Retirer la vis de la borne centrale (B). Retirer le conducteur neutre (E) de la vis du conducteur externe verte (A).

1. Connecter le conducteur neutre et le conducteur neutre

Connector le conducteur neutre (E) et placer le crochet d'extrémité (crochet vers la droite) du conducteur neutre (blanc ou central) (C) du cable à raccordement direct sous la vis de la borne centrale (B). Rapprocher les extrémités du crochet et serrer la vis.

6. Connecter le conducteur de liaison à la terre 4. Retirer la vis centrale

Connector le conducteur (vert ou nu) de liaison à la terre (F) du cable pour raccordement direct sous la vis du conducteur de liaison à la terre externe (A). Serrer la vis.

Retirer la vis de la borne centrale (B).

7. Connecter les conducteurs restants

Placer les extrémités en crochet des conducteurs restants du cable pour raccordement direct sous les vis les plus à l'extérieur du bornier (crochets vers la droite). Rapprocher les extrémités du crochet et serrer la vis. Placer la languette du couvercle du bornier dans la fente du panneau arrière de la secheuse. Fixer le couvercle avec la vie de retenue. Ensuite aller à la section « Exigences concernant l'évacuation »

5. Connecter le conducteur neutre

Placer le crochet d'extrémité du conducteur neutre (blanc ou central) (C) du cable pour raccordement direct sous la vis de la borne centrale (B). Rapprocher les extrémités du crochet. Serrer la vis.

Raccordement direct à 3 fils

IMPORTANT : À utiliser lorsque les codes locaux autorisent la connexion du conducteur de masse de la caisse au conducteur neutre.

3. Préparer le cable à 3 fils pour un raccordement direct

Le cable à raccordement direct doit avoir une longueur supplémentaire de 5 pi (1,52 m) pour pouvoir déplacer la secheuse si nécessaire.

Denuder une longueur de 1/3 po (89 mm) de gaine extérieure à l'extrémité du cable. Denuder les conducteurs sur une longueur de 1 po (25 mm). En cas d'utilisation d'un cable à 3 fils avec conducteur de mise à la terre, couper le fil nu au même niveau que la gaine extérieure. Former des crochets au bout des conducteurs.

Connector les conducteurs restants

Placer les extrémites en crochet des conducteurs restants du cable pour raccordement direct sous les vis les plus à l'extérieur du bornier (crochets vers la droite). Rapprocher les extrémites du crochet et serrer les vis. Placer la languette du couvercle du bornier dans la fente du panneau arrêté de la sechuse. Fixer le couvercle avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

Raccordement de la connexion à 3 fils optionnell. Connecter le conducteur de liaison à la terre (cordon d'alimentation illustré) externe

IMPORTANT : Il convient de vérifier auprès d'un électrice qualifié que cette méthode de mise à la terre est acceptable avant d'effectuer le raccordement.

1. Préparer la connexion du conducteur neutre au conducteur neutre

Installer le bon serre-cables pour votre raccordement électrique. Retirer la vis de la borne centrale (B). Retirer le conducteur neutre (E) de la vis du conducteur de terre externe verte (A).

2. Connecter le conducteur neutre et le conducteur neutre

Connector le conducteur neutre (E) et le conducteur neutre (blanc ou central) (C) du cable d'alimentation ou du cable sous la vis de la borne centrale (B). Serrer la vis.

3. Connecter les conducteurs restants

Placer les conducteurs restants sous les vis les plus a l'extérieur du bornier. Serrer les vis.

Raccorder un autre conducteur de terre en cuivre (G) depuis la vis du conducteur de terre externe vert (A) jusqu'à une terre adequate. Placer la languette du couvercle du bornier dans la fente du panneau arrêté de la sechuse. Fixer le couvercle avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

Exigences concernant l'évacuation pour une maison

AVERAGEMENT

Risque d'incendie

Utiliser un conduit d'évacuation en métal lourd.
Ne pas utiliser de conduit d'évacuation en plastique.
Ne pas utiliser de conduit d'évacuation en aluminium.
Le non-respect de ces instructions peut causeur un décès ou un incendie.

AVERTISSEMENT: Pour réduire le risque d'incendie, cette sechese doit ÉVACUER L'AIR À L'EXTERIEUR.

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. Le conduit d'évacuation de la séchée ne doit pas être raccordé à une évacuation de gaz, une cheminée, un mur, un plafond, un grenier, un vide sanitaire ou un vide de construction. Seul un conduit d'évacuation métallique rigide ou flexible doit être utilisé pour le système d'évacuation. Ne pas utiliser de conduit de plastique ou de métal très mince.

Utiliser uniquement un conduit d'évacuation en métal lourd de 4 po (102 mm) et des brides de serrage.
Ne pas utiliser de conduit de plastique ou de métal très mince. Conduit métallique rigide :
- Recommandé pour une performance de séchage ideale afin d'éviter tout écrasement ou déformation.

Conduit métallique flexible (acceptable seulement dans la mesure où il est accessible en vue du nettoyage):

• Doit être entiement déployé et soutenu à l'emplacement d'installation final de la séchuse.
  Enlever tout excès de conduit flexible pour éviter tout affaisissement et déformation susceptible de réduire la capacité d'évacuation et le rendement.
  ■ Ne pas installer le conduit métallique flexible dans des cavités commande, consulter le guide de démarrage rapide, fermées de murs, plafonds ou planchers.
  La longueur totale ne doit pas depasset4 i 2,4 m).
  La longueur du conduit métallique d'évacuationoupleutilisé doit être prise en compte lors de la conception de l'ensemble du système d'évacuation, comme indiquedans le « Tableau des systèmes d'évacuation »
  3Le matériel d'évacuation peut être acheté auprès de votre revendeur. Pour obtenir les coordonnées et les informations de
  Commande, consulter le guide de démarrage rapide.

Système d'évacuation domestique :

Si l'on utilise un système d'évacuation domestique existant, nettoyer les charpies sur toute la longueur du système avant d'installer la secheuse.
S'assurer que les événuts d'évacuation externes à l'extérieur de la maison ne sont pas obstrués par des charpies ou d'autres débris extérieurs.
■ Remplacer tout conduit de plastique ou en aluminium par un conduit métallique rigide ouSouple.Consulter à nouveau le « Tableau des systèmes d'évacuations » et modifier le système d'évacuation domestique existant au besoin pour obtenir un meilleur sechage.

Évents pour conduit d'évacuation :

Terminer le conduit d'évacuation par un clapet de décharge pour empêcher les rongeurs et les insectes d'entrée dans la maison.
- Doit se trouver à au moins 12 po (305 mm) du plancher ou de tout objet susceptible d'obstruer l'ouverture d'évacuation ( comme des fleurs, des pierres, des buissons ou de la neige).
Ne pas utiliser un clapet d'évacuation à fermeture magnétique.

Styles recommendés : Style acceptable :

Clapet à persiennes Clapet de type boîte Hotte d'évacuation inclinée

Coudes :

• Les coudes à 45^ permettent une(Meilleure circulation de l'air que les coudes à 90^

Brides de fixation :

Utiliser des brides pour sceller tous les joints.
Le conduit d'évacuation ne doit pas être raccordé ou fixé avec croit, le côte gauche ou par le bas. L'on peut, de préférence, des vis ou tout autre dispositif de serrage qui se prolongeraient contacter le détaillant local pour convertir la sécheuse. l'intérieur du conduit et retiendrait la charpie. Ne pas utiliser de ruban adhésiF pour conduit.
Certains modèles peuvent être convertis pour évacuer par le côte

Planification des circuits de conduits

Installations d'évacuation recommendees :

Les installations typiques consistent à acheminer le conduit d'évacuation à l'arrière de la séchuse. D'autres installations sont possibles.

A. Secheuse
B. Coude
C.
D. Évents pour conduit d'évacuation
E. Brides de fixation

F. Conduit d'évacuation métallique rigide ou flexible
G. Longueur de conduit d'évacuation nécessaire pour le raccordement des coudes
H. Bouche de décharge
I. Bouche d'évacuation latérale facultative

Installations d'évacuation facultatives :

AVERAGEMENT

Risque d'incendie

Couvrir les trouss d'évacuation inutilisés en utilisant la trousse d'obturation du fabricant.

Contacter votre marchand local.

Le non-respect de ces instructions peut cause un décès, un incendie, une décharge électrique ou une blessure grave.

A

B

C

A. Installation avec acheminement standard du conduit d'évacuation par l'arrête
B. Installation avec évacuation par la gauche ou par la droite (offert seulement sur certains modèles de 27 po de largeur).
C. Installation avec évacuation par le bas (offert seulement'évacuation qui vous aideront à obtenir une performance de sur certains modèles de 27 po de largeur). sechage ideale.
Un cycle de vie réduit de la sechuse.
- Une réduction du rendement, avec durées de sechage plus longues et une plus grande consommation d'énergie.
Le « Tableau des systèmes d'évacuation » indique les critères n'évacuation qui vous aidont à obtaining une performance de sechage ideale.

Autres installations avec dégagement réduit

Il existe de nombreux systèmes d'évacuation. Choiser le système qui convient le mieux à votre installation. Deux installations à dégagement réduit sont illustrées.

REMARQUE: On peut acheter les trousses suivantes pour les installations où le dégagement est réduit. Consulter le guide de démarrage rapide pour les coordonnées.

Installation au-dessus de la sécheur installation en périscope (également offerte avec un coude décalé)

Dispositions spéciales pour les installations dans une maison mobile :

Le système d'évacuation doit être solidement fixé à une section non combustible de la structure de la résidence mobile et ne pas se terminer en dessous de la résidence mobile. Acheminer conduit d'évacuation vers l'extérieur.

Déterminer l'itinéraire d'acheminement du conduit :

Choisir l'itinéraire d'acheminement vers l'extérieur qui sera le plus direct et le plus rectiligne.
Planifier l'installation de façon à introduire un nombre minimal de coudes et de changements de direction.
Si des coudes ou changements de direction sont utilisés, prévoir autant d'espace que possible.
Plier le conduit graduallement pour éviter de le déformer.
Utiliser le moins possible de changements de direction à 90^

Déterminer la longueur du conduit et les coudes nécessaires pour la(Meilleure performance de séchage:

Utiliser le « Tableau des systèmes d'évacuation » suivant pour déterminer le type de matériel d'évacuation et les combinaisons de clapet acceptables.

REMARQUE: Ne pas utiliser de conduits de longueur supérieure à la valeur spécifique dans le « Tableau des systèmes d'évacuation ». Si la longueur du circuit est supérieure à la valeur spécifique dans le tableau, on observera :

Tableau des systèmes d'évacuation
Nombre de changements de direction à 90° ou coudes	Type de conduit d'évacuation	Clapets de type boîte, à persiennes ou inclinés
0	Métallique rigide 64	pi (20 m)
1	Métallique rigide 54	pi (16,5 m)
2	Métallique rigide 44	pi (13,4 m)
3	Métallique rigide 35	pi (10,7 m)
4	Métallique rigide 27	pi (8,2 m)

REMARQUE: Les installations dévacuation du conduit par le côte ou par le bas comportent un changement de direction à 90^ à l'intérieur de la sechuse. Pour étabir la longueur maximale du conduit, ajouter un changement de direction à 90^ au tableau.

Coudes supplémentaires

Dans les situations où les instructions d'installation n'indiquent pas de longueur d'évacuation pour un nombre précis de coudes requis pour une utilisation particulière, les calculs suivants peuvent être utilisés. (La longueur totale du système d'évacuation comprend toutes les portions droites et en coude du système d'évacuation):

Pour des coudes à 90^ réduire la longueur permise du le système d'évacuation de 10 pi (3,05 m).
Pour des coudes à 45^ réduire la longueur permise du système d'évacuation de 6 pi (1,83 m).

Par exemple, si les instructions d'installation indiquent que la longueur totale du système d'évacuation de la secheuse peut être de 40 pi (12,2 m) avec deux coudes de 90^ , la longueur totale permise du système de ventilation sera réduite de 20 pi (6,0 m) (de 40 pi [12,2 m] à 20 pi [6,0 m]).

Installation du conduit d'évacuation

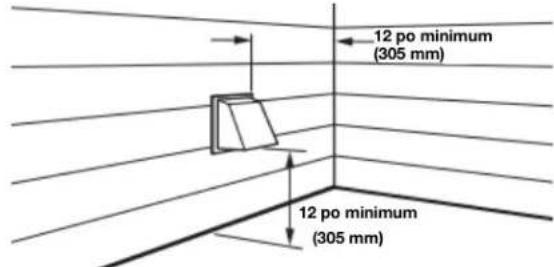

1. Installer le clapet d'évacuation

Installer le clapet d'évacuation et utiliser un composé de calfeutrage pour calfeutrer le côte extérieur de l'ouverture murale autour du clapet d'évacuation.

2. Raccorder le conduit d'évacuation au clapet

Le conduit doit être place par-dessus le clapet d'évacuation. Fixer ensemble le conduit et le clapet avec une bride de 4 po (102 mm). Acheminer le conduit jusqu'à l'emplacement de la secheuse en utilisant le chemin le plus rectiligne possible. Éviter les changements de direction à 90^ . Utiliser des brides pour sceller tous les joints. Ne pas utiliser de ruban adhésiF pour conduit, de vis ou autres dispositifs de fixation qui se prolongeraient à l'intérieur du conduit pour fixer le conduit 4. d'évacuation; ceux-ci pourrait retenir la charpie.

Raccordement des tuyaux d'arrivée en eau (sur certains modèles)

Pour les modèles avec évacuation sans vapeur, passer directement à la section « Raccordement du conduit d'évacuation ». La sechese doit être connectée au robinet d'eau froige à l'aide des nouveaux tuyaux d'alimentation. Ne pas utiliser de tuyaux usages.

REMARQUE : Remplacer les tuyaux d'arrivée d'eau après 5 ans d'utilisation pour réduire le risque de défaillance intempéste. Inscrite la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.

Inspector périodiquement les tuyaux et les remplacer en cas de renflement, de déformation, de coupure, d'usure ou de fuite.

1. Fermer l'eau froide, retiret et remplacer la rondelle en caoutchouc

Fermer le robinet d'eau froide et oter le tuyau d'alimentation de la laveuse. Retirer l'ancienne rondelle en caoutchouc du tuyau d'accuee d'eau et la remplacer par la nouvelle rondelle en caoutchouc.

2. Fixer le tuyau court et le raccord en « Y »

Fixer le tuyau d'alimentation de 2 pi (0,6 m) au robinet d'eau froide. Visser le raccord à la main pour qu'il repose sur le robinet. Fixer le raccord en « Y » à l'extrémité male du tuyau d'alimentation de 2 pi (0,6 m). Visser le raccord à la main jusqu'à ce qu'il repose sur le raccord.

3. Serrer les raccords

Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.

4. Fixer le long tuyau au raccord en « Y » et serrer les raccords

Fixer l'une des extrémités du tuyau d'alimentation de 5 pi (1,5 m) au connecteur en « Y ». Fixer le tuyau d'alimentation en eau froide de la laveuse à l'autre extrémité du raccord en « Y ». Visser le raccord à la main jusqu'à ce qu'il repose sur le raccord. Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.

1. Fixer le long tuyau à l'électrovanne de replissage de la sécheuse et serrer les raccords

Öter le capuchon protecteur de l'orifice d'arrivee d'eau, le cas échéant. Fixer l'autre extrémité du long tuyau à l'électrovanne situé sur le panneau arriere de la sechuse. Visser le raccord à la main jusqu'à ce qu'il repose sur le connecteur de l'électrovanne. Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.

REMARQUE: Le raccordement d'eau de la sécheuse à vapeur peut se couver à un autre endroit.

1. Ouvrir le robinet d'eau froide

Vérifier que le robinet d'eau est ouvert.

1. Recherche de fujites

Vérifier qu'il n'y a pas de fuites autour du raccord en « Y», des robinets et des tuyaux.

Raccordement du conduit d'évacuation (sur les modèles avec conduit seulement)

1. Raccorder le conduit d'évacuation au clapet d'évacuation

A l'aide d'une bride de fixation de 4 po (102 mm), relier le conduit d'évacuation à la bouche d'évacuation de la secheuse. Si l'on réalise le raccordement au conduit d'évacuation existant, s'assurer que celui-ci est propre. Le conduit d'évacuation doit être fixé par-dessus la bouche d'évacuation de la secheuse et à l'intérieur du clapet d'évacuation. S'assurer que le conduit d'évacuation est fixé au clapet d'évacuation à l'aide d'une bride de fixation de 4 po (102 mm).

1. Placer la sechese à son emplacement final

Placer la séchuse à son emplacement final. Éviter décraser ou de déformer le conduit d'évacuation. Une fois la séchuse en place,sterol les cornières et le carton sous la séchuse.

IMPORTANT: Garder un dégagement d'un minimum de 5^1/2 po (139,7 mm) entre le mur et la secheuse pour éviter d'écraser le conduit d'évacuation.

Réglage de l'aplomb de la secheseListe de vérification pour installation 1. Réglage de l'aplomb de la sechese terminée

Vérifier l'aplomb de la sécheuse dans le sens transversal.
Répéter l'opération dans le sens avant-àrrière.

REMARQUE: La séchéuse doit être d'aplomb pour que le système de détction d'humidité fonctionne correctement.

Pas d'aplomb

D'APLOMB

Pas d'aplomb

2. Ajustement des pieds de nivellement

Si la secheuse n'est pas d'aplomb, la relever a l'aide d'un bloc de bois. Utiliser une clé pour ajuster les pieds vers le haut ou vers le bas, et vérifier à nouveau si elle est d'aplomb.

Une fois la sechese d'aplomb, s'assurer que les quatre pieds sont en contact ferme avec le plancher et que la sechese ne tangue pas.

3. Installation et retrait de la tringle de base (sur certains modèles)

Installation: Placer la jupe au bas de la sechuse et faire correspondre les goupilles de positionnement avec les trous. Appuyer sur la jupe fermement vers le haut jusqu'à ce qu'elle s'enclenche.

Retrait : Dans chaque coin, pousser vers le bas le dessus de la tringle de base. La faire pivoter de la sechese, puis la retirer.

Vérifier que toutes les pieces sont maintainant installées. S'il reste une piece, passer en revue les différentes étapes pour découvertraquelle aurait ete oubliee.
Vérifier la présence de tous les outils.
Éliminer/recycler tous les matériaux d'emballage.
Vérifier que les robinets d'eau sont ouverts.
Vérifier qu'il n'y a pas de fuites autour du raccord en « Y», du robinet et des tuyaux.
Vérifier l'emplacement définitif de la secheuse. S'assurer que le conduit d'évacuation n'est pas écrasé ou déformé.
Vérifier que la séchue est d'aplomb. Voir la section «Réglage de l'aplomb de la séchue »
Oter la pellicule protectrice de la console et tout ruban adhesif resté sur la sechuse.
■ Essuyer soigneusement l'intérieur du tambour de la secheuse avec un chiffon humide pour éliminer toute trace de poussière.
Pour une installation avec cordon d'alimentation electrique, brancher dans une prise reliée à la terre. Pour une installation à raccordement direct,mettre l'appareil sous tension.
Si I'on resides dans une région ou l'eau est dure, I'emploi d'un adoucisseur d'eau est recommendé pour controller l'accumulation de tartre dans le circuit d'eau de la secheuse. Avec le temps, l'accumulation de tartre peut obstruer différentes parties du circuit d'eau, ce qui réduira la performance du produit. Une accumulation excessive de tartre peut entraîner la nécessité de replacer ou de réparer certains composants.
Pour inverser le sens d'ouverture de la porte de la secheuse, consulter la section « Instructions pour inversion de porte de secheuse » en ligne.
Utiliser un programme avec chaleur de 20 minutes, puismettre en marche la secheuse. Ne pas selectionner le reglage de tempereature Air Only (air seul).

Si la secheuse ne démarre pas, vérifier ce qui suit :

Les commandes sont regliées à la position de marche ou « ON » (marche).
On a appuyé fermement sur le bouton Start (mise en marche).
La secheuse est branchée dans une prise ou l'alimentation électrique.
Le fusible domestique est intact et bien visé ou le disjoncteur n'est pas ouvert.
La portedela secheuse est fermée.

Apre 5 minutes de fonctionnement, ouvr la porte de la sechuse et voir s'il y a de la chaleur. Si de la chaleur est détectee, annuler le programme et fermer la porte.

Si la sechuse n'est pas chaude à l'intérieur, eteindre la sechuse et vérifier ce qui suit :

Il peut y avoir 2 fusibles ou disjoncteurs domestiques pour la secheuse. Vérifier que les deux fusibles sont intacts et bien en place ou que les deux disjoncteurs ne se sont pas déclenchés. S'il n'y a toujours pas de chaleur, contacter un technicien qualifié.

REMARQUE: Il est possible que la secheuse dégage une certaine odeur lorsqu'elleCHAFFE pour la première fois. Cette odeur est normale lorsque I'élement chauffant est utilisé pour la première fois. L'odeur disparaître.

Si l'écran de circulation d'air affiche « Check Vent » (verifier le conduit d'évacuation), il est possible que le conduit d'évacuation de la secheuse soit écrase ou bloqué.
