Type de produit	Luminaire suspendu (chandelier)
Marque	Kichler
Modèle	Pallas 52521BK
Finition	Noir
Matériau principal	Acier
Tension d'alimentation	120 V AC, 60 Hz
Type d'ampoule	E12 (culot candélabre)
Puissance max. par ampoule	60 W
Nombre d'ampoules	5
Usage	Intérieur sec
Style	Contemporain
Installation	Sur boîte de sortie encastrée
Hauteur réglable	Oui (tiges et tubes filetés inclus)
Entretien	Chiffon doux humide, sans produits abrasifs
Garantie	1 an

FOIRE AUX QUESTIONS - Pallas 52521BK Kichler

Comment installer ce luminaire ?

Coupez le courant au niveau du panneau. Fixez l'étrier de montage sur la boîte de sortie, connectez les fils selon le schéma (noir/rouge à noir, blanc à blanc), puis fixez le cache avec les rondelles et boutons. Abaissez chaque cache sur sa douille.

Quel type d'ampoule utiliser ?

Ce luminaire accepte des ampoules à culot E12 (candélabre) d'une puissance maximale de 60 W chacune. Les ampoules LED équivalentes sont également compatibles.

Puis-je utiliser des ampoules dimmables ?

Oui, à condition que les ampoules soient dimmables et que votre variateur soit compatible. Respectez la puissance maximale de 60 W par ampoule.

Comment nettoyer ce luminaire ?

Assurez-vous que l'alimentation est coupée. Utilisez un chiffon doux et humide (sans produits chimiques) pour essuyer délicatement les parties en acier et en verre.

La hauteur est-elle réglable ?

Oui, vous pouvez ajuster la longueur en ajoutant ou retirant des tiges et tubes filetés courts entre l'ensemble central et le pivot. Appliquez du frein-filet sur les filetages indiqués.

Peut-on remplacer les caches si cassés ?

Oui, les caches sont des pièces amovibles. Contactez Kichler ou un revendeur agréé pour obtenir des pièces de rechange spécifiques au modèle Pallas 52521BK.

Ce luminaire est-il certifié pour une utilisation en extérieur ?

Non, ce modèle est conçu pour une utilisation intérieure sèche uniquement. Ne l'exposez pas à l'humidité ou aux intempéries.

Que faire si les lumières ne s'allument pas ?

Vérifiez que l'alimentation est bien rétablie, que les ampoules sont correctement vissées et que les connexions électriques sont solides. Assurez-vous également que le disjoncteur n'est pas déclenché.

Comment régler l'orientation des bras ?

Tournez délicatement les bras à 90 degrés pour les mettre en position horizontale avant de commencer l'installation. Ils peuvent être ajustés manuellement.

Ce produit est-il garanti ?

Oui, Kichler offre une garantie d'un an contre les défauts de matériaux et de fabrication. Conservez la preuve d'achat pour toute réclamation.

MODE D'EMPLOI Pallas 52521BK Kichler

[E] Vis de Montage de L'étrier (Qté 2)
[F] Boîte de Sortie (Non Fournie)
[G] Étrier de Montage
[H] Accouplement [I] Vis de Montage (Qté 2)

[J] Rondelle de Blocage (Qté 2)
[K] Bouton (Qté 2)
[L] Cache
[M] Pivot (Fixé au Cache)
[N] Douille

PRÉCAUTIONS

ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES :

Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.

ATTENTION :

1. Ce luminaire doit être installé conformément aux codes d'électricité nationaux (NEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences de ces codes, il est recommandé de confier l'installation à un électricien certifié. Ne pas se conformer à ces codes et directives pourrait provoquer des blessures sérieuses et/ou des dommages matériels et rendre la garantie non valide.

NETTOYAGE :

• Soyez toujours certain que l'alimentation électrique du luminaire est fermée avant le nettouage.
• N'utilisez qu'un chiffon doux humide. Les produits de nettoyage acides/abrasifs peuvent endommager le fini.

INSTRUCTIONS D'INSTALLATION

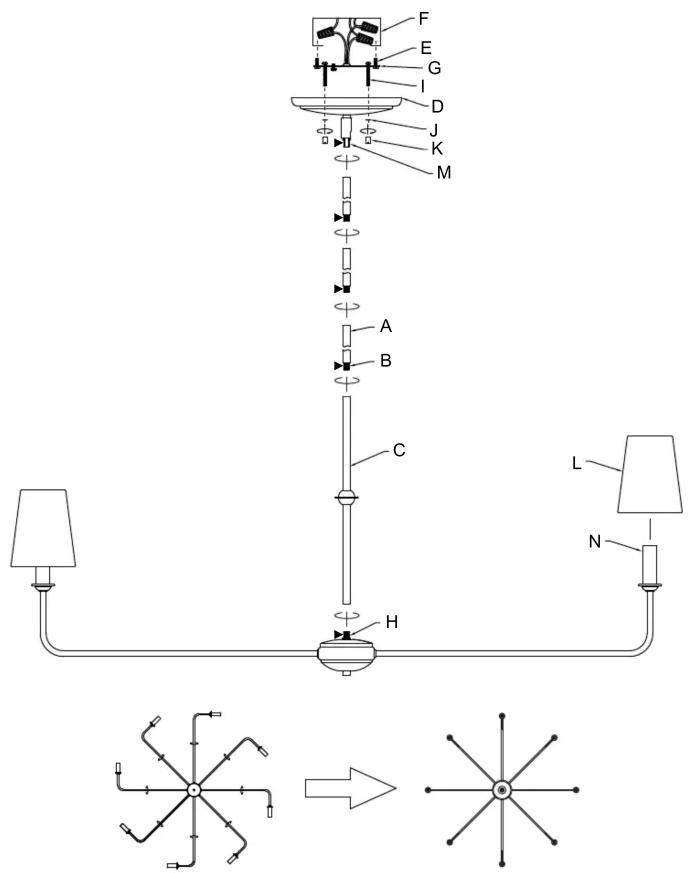

1. Tournez les bras du luminaire à 90 pour le placer en position (voir illustration) (Si vous installez le modèle 52520, ignorez cette étape).
2. Vissez l'ensemble central[C] sur l'accouplement[H].
3. Acheminez les fils du luminaire depuis l'ensemble central en les passant par le nombre souhaité de tubes filetés courts[B] et de tiges[A]. Vissez les tiges ensemble à l'aide de tubes filetés courts.

REMARQUE : Appliquer le frein filet sur tous les filets de la tige indiqués par le symbole (▶) pour empêcher la rotation accidentelle du luminaire pendant le nettoyage, remplacement des ampoules, etc.

1. Vissez la première tige en haut de l'ensemble central.
2. Acheminez les fils du luminaire depuis la dernière tige par le pivot[M] et dans le cache[D].
3. Vissez l'embout inférieur du pivot dans l'extrémité de la dernière tige en appliquant un composé pour frein-filet aux emplacements signalés par le symbole (▶). Prenez note de l'orientation du pivot en fonction du plafond.
4. Coupez les fils du luminaire à 50 cm MINIMUM du bord supérieur du cache.
5. Localisez les trous taraudés appropriés sur l'étrier de montage[G], qui s'alignent sur la distance de trou dans le cache[D]. Serrez les vis de montage[I] dans les trous taraudés en commençant par la boîte de sortie.
6. Fixez l'étrier de montage sur la boîte de sortie[F] avec les vis de montage de l'étrier[E]. Vous pouvez régler l'étrier de montage en fonction de la position du luminaire.
7. Connecter les fils. Se reporter au tableau ci-dessous pour faire les connexions.

Connector le fil noir ou rouge de la boîte	Connector le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse)	*Au cordon parallèle (à angles droits el strié)
Au transparent, doré, marron, ou noir sans fil distinctif	Au transparent, doré, marron, ou noir avec un til distinctif
Fil isolé (sauf fil vert) avec conducteur en cuivre	Fil isolé (sauf fil vert) avec conducteur en argent

*Remarque : Avec emploi d'un fil parallèle (SPT 1 et SPT 2). Le fil neutre est à angles droits ou strié et l'autre fil doit être rond ou lisse (Voir le schéma). Fil Ne

1. Soulevez le luminaire en direction du plafond en passant soigneusement les vis de montage[I] par les trous des vis de montage dans le cache.
   REMARQUE : S'assurer que les fils ne se coincent pas entre l'étrier de montage et le cache ou le cache et le plafond.
2. Tout en maintenant le cache, utilisez des rondelles de blocage[J] puis des boutons[K] pour fixer le cache. Serrez pour fixer.
3. Abaissez soigneusement le cache[L] sur la douille[N] jusqu'à ce qu'il soit bien logé. Répétez l'opération pour les autres douilles.
4. Installez les ampoules recommandées (non fournies).
